2017 FIAT FIORINO Návod k použití a údržbě (in Czech)

ŘÍZENÍ
Verze Průměr rejdu mezi krajnicemi (m) Typ
1.4 Euro 6
9,95hřebenové s pastorkem a hydraulickým
posilovačem (u příslušné verze vozidla) 1.3 16V Multijet 80 CV Euro 6
1.3 16V Multijet 95 CV Euro 6
221
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
KONTROLKY A
UPOZORNĚNÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÁ DATA
REJSTŘÍK

KOLA
RÁFKY A PNEUMATIKY
Ráfky z lisované oceli nebo ze slitiny. Bezdušové
radiální pneumatiky. Všechny homologované
pneumatiky jsou uvedeny v technickém průkazu
vozidla.
UPOZORNĚNÍ V případě rozporu mezi "návodem k
použití a údržbě" a "technickým průkazem" platí
údaje uvedené v technickém průkazu.
Pro zajištění bezpečnosti jízdy je nezbytné, aby byla
všechna kola vozidla osazená pneumatikami
předepsaných rozměrů stejné značky a stejného typu.
UPOZORNĚNÍ Do bezdušových pneumatik
Tubeless nepoužívejte duše.
REZERVNÍ KOLO
Ráfek z lisované oceli. Bezdušová pneumatika.
GEOMETRIE KOL
Sbíhavost předních kol mezi ráfky: -1 ±1 mm.
Hodnoty platí pro vozidlo v pohotovostním stavu.
ZNAČENÍ PNEUMATIK
Příklad: 175/70 R 14 91T(viz obr. 204)
175Jmenovitá šířka (S - vzdálenost v mm mezi
bočnicemi)
70Poměr výška / šířka (H/S) v procentech
RRadiální pneumatika
14Průměr ráfku v palcích (Ø)
91Indexy zatížení (nosnosti)
TIndex maximální rychlosti
Index maximální rychlosti
Qdo 160 km/h
Rdo 170 km/h
Sdo 180 km/h
Tdo 190 km/h
Udo 200 km/h
Hdo 210 km/h
Vdo 240 km/h
Wdo 270 km/h
Ydo 300 km/h
obr. 204F0T0014
222
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
KONTROLKY A
UPOZORNĚNÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÁ DATA
REJSTŘÍK

Index maximální rychlosti pro zimní
pneumatiky
QM+Sdo 160 km/h
TM+Sdo 190 km/h
HM+Sdo 210 km/h
Indexy zatížení (nosnosti)
Indexy zatížení (nosnosti)
60 = 250 kg 84 = 500 kg
61 = 257 kg 85 = 515 kg
62 = 265 kg 86 = 530 kg
63 = 272 kg 87 = 545 kg
64 = 280 kg 88 = 560 kg
65 = 290 kg 89 = 580 kg
66 = 300 kg 90 = 600 kg
67 = 307 kg 91 = 615 kg
68 = 315 kg 92 = 630 kg
69 = 325 kg 93 = 650 kg
70 = 335 kg 94 = 670 kg
71 = 345 kg 95 = 690 kg
72 = 355 kg 96 = 710 kg
73 = 365 kg 97 = 730 kg
74 = 375 kg 98 = 750 kg
Indexy zatížení (nosnosti)
75 = 387 kg 99 = 775 kg
76 = 400 kg 100 = 800 kg
77 = 412 kg 101 = 825 kg
78 = 425 kg 102 = 850 kg
79 = 437 kg 103 = 875 kg
80 = 450 kg 104 = 900 kg
81 = 462 kg 105 = 925 kg
82 = 475 kg 106 = 950 kg
83 = 487 kg
223
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
KONTROLKY A
UPOZORNĚNÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÁ DATA
REJSTŘÍK

ZNAČENÍ RÁFKŮ
Příklad: 5 1/2J x 14 H2 ET 44(viz obr. 204)
5 1/2šířka ráfku v palcích (1).
Jtvar ramene (bočního výstupku, o který se opírá
patka pneumatiky) (2)
14průměr nalisování v palcích (odpovídá průměru
pneumatiky, která se na něj má namontovat) (3 =
Ø)
H2tvar a počet "humpů" (obvodový výstupek, který
drží v uložení patku bezdušové pneumatiky na
ráfku).
ET 44odklon kol (sklon střední roviny kola vůči
svislé ose vozidla).
PNEUMATIKY RIM PROTECTOR
POZOR
Při použití celistvých krytů kol
upevněných pružinou k plechovému
ráfku a pneumatik pořízených po zakoupení
vozidla a opatřených ochranou ráfků "Rim
Protector" obr. 205, NEMONTUJTE kryty kol.
Použití nevhodných pneumatik a krytů může
způsobit náhlý pokles tlaku v pneumatikách.
obr. 205F0S0351
224
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
KONTROLKY A
UPOZORNĚNÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÁ DATA
REJSTŘÍK

RÁFKY A PNEUMATIKY DODANÉ S VOZIDLEM
Verze RáfkyPneumatiky
dodané s
vozidlemZimní
pneumatikyRezervní kolo(*) Ráfek -
Pneumatika
1.4 Euro 65½ Jx14H2-ET44 175/70 R14 84T - 5½ Jx14H2-ET44 175/70 R14
6 Jx15H2-ET44 185/65 R15 88T185/65 R15Q
(M+S)6 Jx15H2-ET45 185/65 R15
1.3 Multijet Euro
65½ Jx14H2-ET44 175/70 R14 84T - 5½ Jx14H2-ET44 175/70 R14
6 Jx15H2-ET44 185/65 R15 88T185/65 R15Q
(M+S)6 Jx15H2-ET44 185/65 R15
185/65 R15T
(M+S)
(**)6 Jx15H2-ET44 185/65 R15
(*) (u příslušné verze vozidla)
(**) Verze Adventure v kombinaci s Traction Plus
225
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
KONTROLKY A
UPOZORNĚNÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÁ DATA
REJSTŘÍK

TLAK VZDUCHU V PNEUMATIKÁCH ZA STUDENA (bar)
RozměrPNEUMATIKY DODANÉ S VOZIDLEM
REZERVNÍ
KOLO(*)Klidová Střední zatížení Plné zatížení
Přední Zadní Přední Zadní Přední Zadní
175/70 R14
84T2,3 2,2 2,3 2,2 2,5 2,5
2,5
185/65 R15
88T2,3 2,1 2,3 2,1 2,3 2,5
(*) (u příslušné verze vozidla)
Při zahřáté pneumatice musí být hodnota tlaku o +0,3 bar vyšší než předepsaná hodnota. Hodnotu tlaku v
pneumatikách je nutno v každém případě překontrolovat, až pneumatika vychladne.
Zimní pneumatiky je nutno nahustit na tlak o 0,2 bar vyšší, než je předepsáno pro pneumatiky dodávané s
vozidlem.
Pro jízdy rychlostí více než 160 km/h je nutno pneumatiky nahustit na hodnoty stanovené pro
plně zatížené vozidlo.
226
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
KONTROLKY A
UPOZORNĚNÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÁ DATA
REJSTŘÍK

ROZMĚRY
Rozměry jsou vyjádřeny v mm a platí pro vozidlo s prvovýbavovými pneumatikami.
Rozumí se výška nezatíženého vozidla
obr. 206F0T0160
227
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
KONTROLKY A
UPOZORNĚNÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÁ DATA
REJSTŘÍK

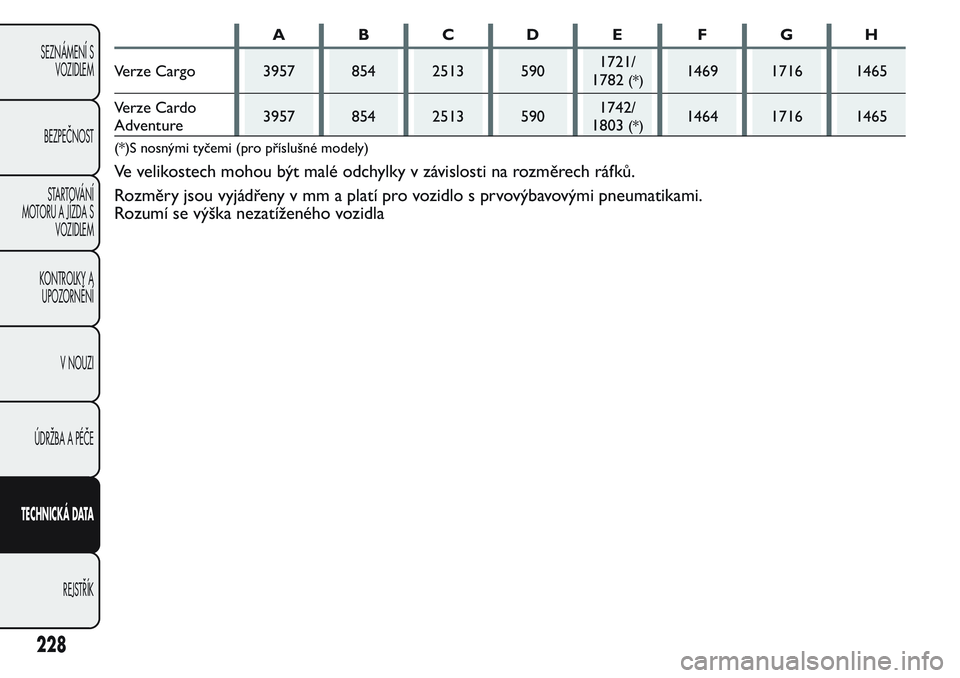

ABCDE FGH
Verze Cargo 3957 854 2513 5901721/
1782
(*)1469 1716 1465
Verze Cardo
Adventure3957 854 2513 5901742/
1803
(*)1464 1716 1465
(*)S nosnými tyčemi (pro příslušné modely)
Ve velikostech mohou být malé odchylky v závislosti na rozměrech ráfků.
Rozměry jsou vyjádřeny v mm a platí pro vozidlo s prvovýbavovými pneumatikami.
Rozumí se výška nezatíženého vozidla
