2017 FIAT FIORINO Návod k použití a údržbě (in Czech)

Údaje obsaÏené v této publikaci mají informativní charakter.
FCA Italy S.p.A. mÛÏe kdykoliv provádût zmûny modelÛ popsan˘ch v této publikaci, z dÛvodÛ technick˘ch nebo komerãních.
Dal‰í informace si zákazník mÛÏe obstarat v autorizovaném servisu Fiat.
Vyti‰tûno na ekologickém papíru bez chlóru.
POUÎITÍ A ÚDRÎBA
FIATFIORINO
ČESKÁ
FIORINO LUM CZ.qxp 24/05/16 10:16 Pagina 1

Noi che abbiamo ideato, progettato e costruito il tuo veicolo,
lo conosciamo davvero in ogni singolo dettaglio e componente. Nelle officine autorizzate Fiat Professional Service
trovi tecnici formati direttamente da noi che ti offrono qualità e pr\
ofessionalità in tutti gli interventi di manutenzione. Le officine Fiat Professional sono sempre al tuo fianco pe\
r la manutenzione periodica, i controlli di stagione e per i consigli pratici dei nostri esperti.
Con i Ricambi Originali Fiat Professional, mantieni nel tempo le caratte\
ristiche di affidabilità, comfort e performance per cui hai scelto il tuo nuovo veicolo.
Chiedi sempre i Ricambi Originali dei componenti che utilizziamo per cos\
truire le nostre auto e che ti raccomandiamo perché sono il risultato del nostro costante impegno ne\
lla ricerca e nello sviluppo di tecnologie sempre più innovative.
Per tutti questi motivi affidati ai Ricambi Originali:
i soli appositamente progettati da Fiat Professional per il tuo veicolo.
SICUREZZA:
SISTEMA FRENANTEECOLOGIA: FILTRI ANTIPARTICOLATO, MANUTENZIONE CLIMATIZZATORECOMFORT:
SOSPENSIONI E TERGICRISTALLIPERFORMANCE:
CANDELE, INIETTORI E BATTERIELINEA ACCESSORI:
BARRE PORTA TUTTO, CERCHI
PERCHÈ SCEGLIERE
RICAMBI ORIGINALI
COP FULL BACK LUM IT.qxp_500 UM ITA 23/02/16 09:51 Pagina 2

Vážený zákazníku
Děkujeme Vám, že jste zvolil značku Fiat, a blahopřejeme Vám, že jste si vybral Fiat Fiorino.
Sestavili jsme tento návod k použití tak, aby Vám umožnil plně využívat kvality tohoto vozidla a správně jej používat.
Doporučujeme Vám si celý návod pozorně pročíst ještě před první jízdou. Jsou v něm uvedeny důležité informace, rady a
upozornění ohledně používání vozidla, jež Vám pomohou beze zbytku využívat technické přednosti Vašeho vozu Fiat
Fiorino.
Doporučujeme Vám si pozorně pročíst upozornění a pokyny označené symboly:
bezpečnost osob;
ochrana vozidla;
ochrana životního prostředí.
V přiložené Záruční knížce naleznete přehled o službách, které Fiat nabízí svým zákazníkům:
Záruční list se záručními lhůtami a podmínkami platnosti záruky;
přehled služeb navíc vyhrazených pro zákazníky značky Fiat.
Příjemné čtení a šťastnou cestu!
V tomto návodu k obsluze a údržbě jsou popsány všechny verze modelu Fiat Fiorino,
proto je třeba brát v úvahu pouze informace týkající se vybavení, motorizace a verze
Vámi zakoupeného vozidla.

ČTĚTE V KAŽDÉM PŘÍPADĚ!
TANKOVÁNÍ PALIVA
Zážehové motory: do vozidla čerpejte pouze
bezolovnatý benzín s oktanovým číslem (RON)
nejméně 95 podle evropské normy EN 228.
Vznětové motory: do vozidla čerpejte výhradně
motorovou naftu podle evropské normy EN 590.
Používáním jiných pohonných hmot nebo
palivových směsí se může nenapravitelně poškodit
motor a záruka na vozidlo pozbýt platnosti.
STARTOVÁNÍ MOTORU
Zážehové motory: zkontrolujte, zda je parkovací
brzda zatažená, řadicí pákou zařaďte neutrál,
sešlápněte na doraz spojkový pedál bez sešlápnutí
pedálu akcelerace a otočte klíčkem zapalování
na AVV a uvolněte jej, jakmile motor naskočí.
Zážehové motory: otočte klíček zapalování
na MAR a počkejte, až zhasne kontrolka
; pak
otočte klíček zapalování na AVV a jakmile se
motor spustí, uvolněte jej.
ZAPARKOVÁNÍ VOZIDLA U HOŘLAVÝCH
LÁTEK
S motorem v chodu se katalyzátor zahřívá na
vysoké teploty. Proto neparkujte s vozidlem na
trávě, suchém listí, jehličí nebo jiném hořlavém
materiálu: nebezpečí požáru.OCHRANA ŽIVOTNÍHO PROSTŘEDÍ
Pro lepší ochranu životního prostředí je vozidlo
vybaveno soustavou, která průběžně
diagnostikuje komponenty ovlivňující emise.
PŘÍDAVNÉ ELEKTRICKÉ SPOTŘEBIČE
Jestliže po zakoupení vozidla chcete nechat
doinstalovat další zařízení, která vyžadují
elektrické napájení, (čímž vznikne riziko
postupného vybití baterie), vyhledejte
autorizovaný servis Fiat, kde vyhodnotí celkovou
spotřebu elektrického proudu a prověří, zda
elektrická soustava vozidla snese požadovanou
zátěž.

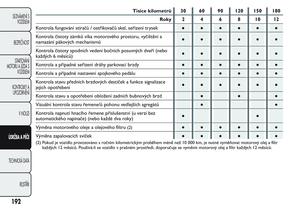

PLÁNOVANÁ ÚDRŽBA
Plánovanou údržbou dlouhodobě zajistíte
zachování výkonů vozidla, bezpečnostních
vlastností, nízkých provozních nákladů a ochranu
životního prostředí.
V NÁVODU K POUŽITÍ A ÚDRŽBĚ
…naleznete důležité informace, rady a
upozornění ohledně správného používání,
bezpečné jízdy a dlouhodobého zachování svého
vozidla v dobrém stavu. Zvláštní pozornost
věnujte symbolům
(bezpečnost osob)(ochrana životního prostředí)
(neporušenost vozidla).

SEZNÁMENÍ S VOZIDLEM
PŘÍSTROJOVÁ DESKA
Přítomnost a umístění ovládačů, přístrojů a kontrolek se může lišit podle příslušné verze.
1. Výdech vzduchu k bočním oknům – 2. Nastavitelný výdech vzduchu – 3. Levý pákový ovládač: ovládání vnějších světel – 4.
Přístrojová deska a kontrolky – 5. Pravý pákový ovládač: ovládání stíračů čelního a zadního okna, trip computer – 6. Autorádio
(u příslušné verze vozidla) – 7. Spínač výstražných světel, vyhřívání zadního skla, spínač pro zapnutí/vypnutí systému ASR /
Traction Plus (podle příslušné verze vozidla), odemykací tlačítko zadních křídlových dveří (podle příslušné verze vozidla), spínač
pro vypínání Start&Stop (u příslušných verzí) – 8. Čelní airbag spolucestujícího (u příslušné verze vozidla) – 9. Odkládací
prostor/přihrádka (u příslušných verzí) – 10. Nastavovací výdechy vzduchu – 11. Ovládače topení/ventilace/klimatizace – 12.
Úložný prostor – 13. Skříňka zapalování, spínací – 14. Airbag na straně řidiče – 15. Otevírací páka víka motorového prostoru –
16. Osazení s ovládači: přední mlhová světla/zadní mlhová světla/nastavování světlometů/displej
obr. 1F0T0070
3
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
KONTROLKY A
UPOZORNĚNÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÁ DATA
REJSTŘÍK

PŘÍSTROJOVÁ DESKA
Verze s digitálním displejem
Kontrolky
ajsou pouze u dieselových verzí.
A. Rychloměr (ukazatel rychlosti) B. Palivoměr s kontrolkou rezervy paliva C. Ukazatel teploty chladicí kapaliny motoru s
kontrolkou maximální teploty D. Otáčkoměr E. Displej, digitální
obr. 2F0T0802
