2017 CITROEN JUMPER Manual do condutor (in Portuguese)

215
Caixa de carga
Jumper_pt_Chap10_Particularites_ed01-2016

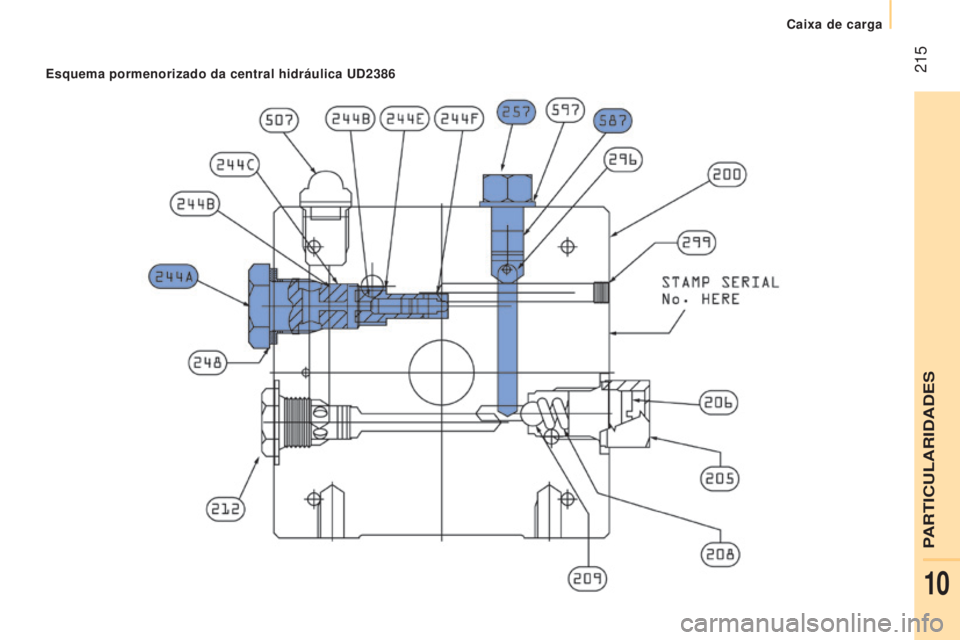

Esquema pormenorizado da central hidráulica UD2386
PARTICULARIDADES
10

216
Jumper_pt_Chap10_Particularites_ed01-2016

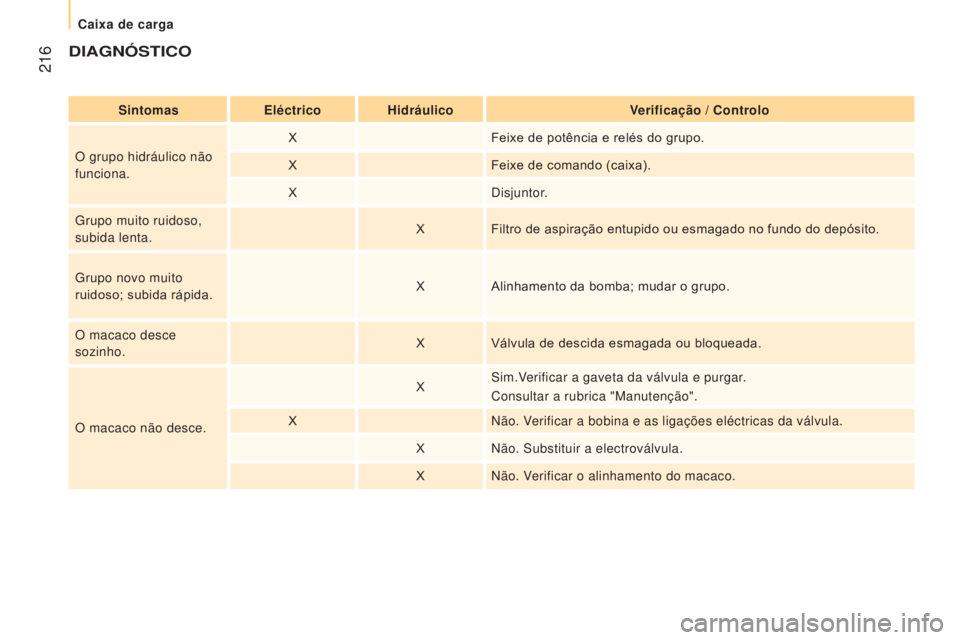

DIAGNÓSTICO
SintomasEléctricoh idráulicoVerificação / Controlo
O grupo hidráulico não
funciona. X
Feixe de potência e relés do grupo.
X Feixe de comando (caixa).
X Disjuntor.
Grupo muito ruidoso,
subida lenta. X
Filtro de aspiração entupido ou esmagado no fundo do depósito.
Grupo novo muito
ruidoso; subida rápida. X
Alinhamento da bomba; mudar o grupo.
O macaco desce
sozinho. X
Válvula de descida esmagada ou bloqueada.
O macaco não desce. X
Sim.Verificar a gaveta da válvula e purgar.
Consultar a rubrica "Manutenção".
X Não. Verificar a bobina e as ligações eléctricas da válvula.
X Não. Substituir a electroválvula.
X Não. Verificar o alinhamento do macaco.
Caixa de carga

217
Caixa de carga
Jumper_pt_Chap10_Particularites_ed01-2016

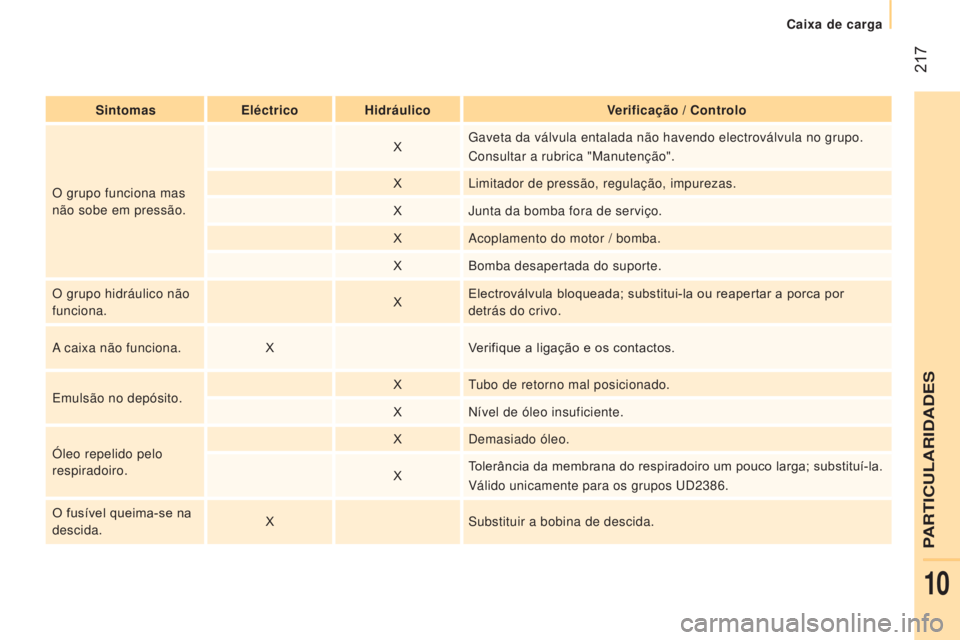

SintomasEléctricoh idráulicoVerificação / Controlo
O grupo funciona mas
não sobe em pressão. X
Gaveta da válvula entalada não havendo electroválvula no grupo.\
Consultar a rubrica "Manutenção".
X Limitador de pressão, regulação, impurezas.
X Junta da bomba fora de serviço.
X Acoplamento do motor / bomba.
X Bomba desapertada do suporte.
O grupo hidráulico não
funciona. XElectroválvula bloqueada; substitui-la ou reapertar a porca por
detrás do crivo.
A caixa não funciona. XVerifique a ligação e os contactos.
Emulsão no depósito. X
Tubo de retorno mal posicionado.
X Nível de óleo insuficiente.
Óleo repelido pelo
respiradoiro. X
Demasiado óleo.
X Tolerância da membrana do respiradoiro um pouco larga; substituí-la.
Válido unicamente para os grupos UD2386.
O fusível queima-se na
descida. X
Substituir a bobina de descida.
PARTICULARIDADES
10

218
Jumper_pt_Chap10_Particularites_ed01-2016

Sistema Áudio - Telemática Táctil
219
Jumper_pt_Chap11a_Autoradio-Fiat-tactile-1_ed01-2016
Sistema de Áudio-Telemática Tátil
Autorádio multimédia - Telefone Bluetooth® - Navegação GPS
Índice
Primeiros passos 2 20
Glossário


221
Comandos no volante

2
22
Menus
223
Rádio
224
Rádio DAB (Digital Audio Broadcasting)

2
28
Média


230
Navegação


238
Telefone


242
Informações veículo

2
46
Regulações


248
Comandos vocais
2

58
O sistema encontra-se protegido para funcionar apenas no seu
veículo. Por motivos de segurança, o condutor deve obrigatoriamente
realizar as operações que necessitam de uma maior atenção
com o veículo parado.
Quando o motor se encontra desligado, e para preservar
a bateria, o sistema desliga-se após a activação do modo
economia de energia.
ÁUDIO E TELEMÁTICA
11

Sistema Áudio - Telemática Táctil
220
Jumper_pt_Chap11a_Autoradio-Fiat-tactile-1_ed01-2016
Primeiros passos
Utilizar os botões dispostos sob o ecrã tátil
para aceder aos menus principais e prima, em
seguida, os botões materializados do ecrã tátil.Em caso de forte calor, o volume
sonoro pode ser limitado para
preservar o sistema. O regresso à
situação inicial efetua-se quando a
temperatura do habitáculo baixa.
O sistema pode assim entrar em
suspensão (interrupção completa do
ecrã e do som) durante pelo menos
5


minutos.

Sistema Áudio - Telemática Táctil
221
Jumper_pt_Chap11a_Autoradio-Fiat-tactile-1_ed01-2016
Desligar / ligar o ecrã.
Ativar, desativar, ajustar certas
funções de configuração do sistema
e do veículo. Ejecção do CD.
Activar / desactivar o volume (mute /
pause).
Abandonar a operação em curso.
Retomar uma arborescência (menu
ou repertório). Pressão: funcionamento / paragem.
Rotação: regular o volume (cada
fonte é independente).
Rádio, rotação: procurar uma
estação de rádio.
Multimedia, rotação: selecionar a
faixa anterior / seguinte.
Pressão: confirmar a opção
visualizada no ecrã.O ecrã é de tipo "resistivo" e é
necessária uma pressão prolongada,
nomeadamente para os gestos
"deslizados" (exploração de listas,
deslocação do mapa...). Um simples
toque não é suficiente. O ecrã não
reconhece pressões com vários dedos.
O ecrã pode ser utilizado com luvas.
Esta tecnologia permite uma utilização
a qualquer temperatura.
Para manutenção do ecrã, é
aconselhável utilizar um pano macio
não abrasivo (pano para óculos) sem
produtos adicionais.
Não utilize objectos pontiagudos no
ecrã.
Não toque no ecrã com as mãos
molhadas.
Glossário
Descrições
sistemaSignificados/Acções correspondentes
VOLUME regular o volume por rotação.
RADIO Aceder ao menu do rádio.
MEDIA Aceder ao menu multimédia e
às diversas fontes de música.
N AV Aceder ao menu de navegaçã.
PHONE Ativar o menu do telefone.
MORE Aceder às informações do
veículo.
BROWSE
TUNE
SCROLL Rodar o botão para.
-

s
e deslocar num menu ou
numa lista.
-

s
elecionar uma estação de
rádio.
ENTER Confirmar uma opção
visualizada no ecrã mediante
um toque.
ÁUDIO E TELEMÁTICA
11

Sistema Áudio - Telemática Táctil
222
Jumper_pt_Chap11a_Autoradio-Fiat-tactile-1_ed01-2016
Comandos no volante
Ativar / desativar a função pausa das
fontes CD, USB/iPod, Bluetooth®.
Activar / desactivar a função mute
do rádio.
Ativar / desativar o microfone no
decurso de uma conversação
telefónica.
Activar o reconhecimento vocal.
Interrompe uma mensagem vocal
para lançar um novo comando de
voz.
Interrompe o reconhecimento vocal. Comutar para cima e para baixo:
aumentar ou diminuir o volume
áudio para os avisos vocais e fontes
musicais, mãos livres e leitor de
textos. Aceitar uma chamada.
Aceitar uma segunda chamada,
colocando a chamada activa em
espera.
Activar o reconhecimento vocal para
a função telefone.
Interrompe uma mensagem vocal
para dar outro comando vocal.
Interrompe o reconhecimento vocal.
Rádio, comutar para cima e para
baixo: seleção da estação seguinte /
anterior.
Rádio, comutar continuamente para
cima e para baixo: percorrer as
frequências superiores / inferiores
até largar a tecla.
Multimédia, comutar para cima e para
baixo: seleção da faixa seguinte /
anterior.
Multimédia, comutar continuamente
para cima e para baixo: avanço
rápido / recuo rápido até largar a
tecla.
Recusar uma chamada telefónica.
Finalizar a chamada telefónica em
curso.
