2017 CITROEN JUMPER stop start

2
Índice
Jumper_pt_Chap00a_Sommaire_ed01-2016
ERGONOMIA e
CONFORTO
3.
Comando de iluminação 48
Luzes de estrada
automáticas
50
Comando do limpa-vidros

53
Reguladores de velocidade


54
Limitadores de velocidade


60
Descongelamento e


desembaciamento

64
Aquecimento /


Ar condicionado manual

66
Ar condicionado automático


68
Aquecimentos adicionais


70
Aquecimento/Climatização


traseira

70
Aquecimento adicional


programável

72
Bancos dianteiros


76
Banco dianteiro


78
Assentos traseiros


79
Espaços de arrumação


dianteiros
81
Acessórios traseiros

86
Arrumações exteriores


89
Retrovisores


90
Elevadores eléctricos


dos vidros

91
Apresentação


4
Exterior
6
Interior

7
Posto de condução


8
Características -


Manutenção

10
Ambiente

1

1
Eco-condução

12
1. TECNOLOGIA a BORDO
4.
Configuração do veículo 92
Computador de bordo 98
Cronotaquígrafo

99
Ajuda ao estacionamento


traseiro
100
Câmara de recuo

101
Suspensão pneumática


102
PRONTO para PARTIR
2.
Telecomando 14
Chave 16
Alarme

19
Portas dianteiras / traseiras


20
Espaço de carga


22
Quadros de bordo


23
Luzes indicadoras


25
Indicador do combustível


33
Indicador de temperatura


33
Detecção de pressão


baixa dos pneus

34
Indicadores de manutenção


36
Caixas de velocidades


e volante

38
Indicador de passagem


de velocidade

38
Arrancar e parar


40
Sistema de hibernação


da bateria

41
Arranque em inclinação


42
Stop & Start


43
Conselhos de condução


46
Esta imagem esclarece-o
acerca dos equipamentos
específicos do modelo
Combi / Minibus.
Segurança infantil.
Aquecimento /
Climatização traseira.
Bancos / Bancos traseiros
corridos. Luzes de leitura.
Vidros laterais deslizantes.
VISÃO GERAL

8
Localização
Jumper_pt_Chap01_vue-ensemble_ed01-2016
POSTO DE CONDUÇÃO
Quadros de bordo, ecrãs, contadores 23-24
A
visadores, luzes avisadoras
2
5-32
Sonda, indicadores

33, 36-37
Indicador de alteração de velocidade


38-39
Comandos de iluminação


48-49
Acendimento automático das luzes


49Luzes de estrada automáticas 50-51
Iluminação de acompanhamento 4 9
Luzes de estacionamento

52
Abertura do capot


139
Fusíveis painel de bordo


159-160
Configuração do veículo


92-95
Acertar a hora


93
Regulação em altura do feixe


52
Luzes de nevoeiro dianteiras - traseiras


48
Suspensão pneumática


102-103
Stop & Start


43-45 Limpa-vidros dianteiro/traseiro


53
Lava-vidros/faróis


53
Computador de bordo


98
Motor de arranque, contactor


4
0-41
Arranque em zona inclinada

42
Reguladores de velocidade


54-56, 57-59
Limitador de velocidade


60-62
Limitador fixo de velocidade


63
Posto de condução


4-5
V
olante, regulação
em profundidade
39
A
visador sonoro
105
Comandos no volante do auto-rádio

222, 269
Retrovisores, elevador dos vidros


90-91
T

rancamento do espaço de carga

22
Aquecimentos adicionais,
climatização traseira


70-71
Aquecimento adicional
programável


72-75

Posto de condução
23
Jumper_pt_Chap02_Pret-a-Partir_ed01-2016

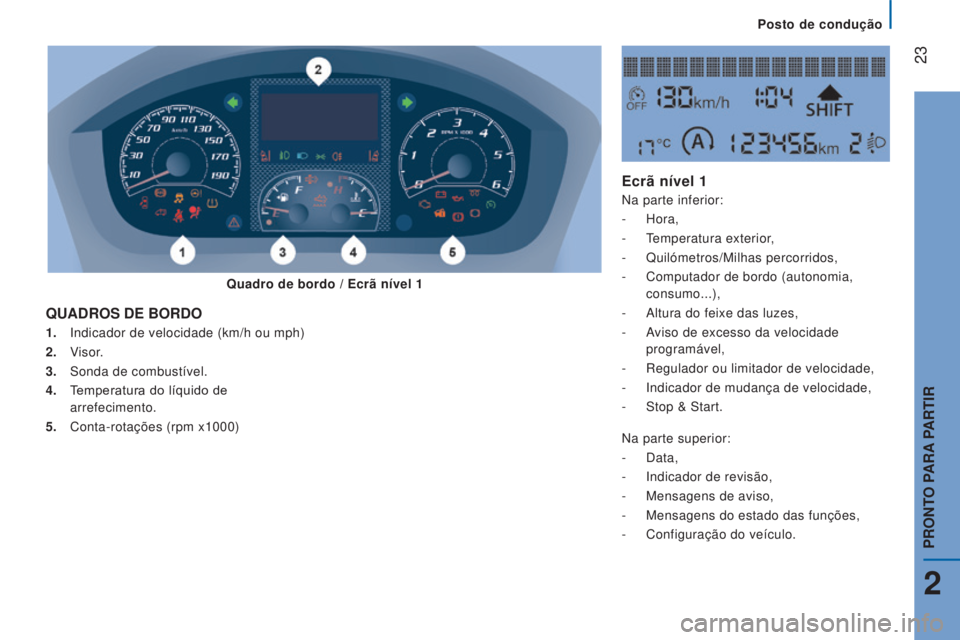

1. Indicador de velocidade (km/h ou mph)
2. Visor.
3.

Sonda de combustível.
4.


T
emperatura do líquido de
arrefecimento.
5.

Conta-rotações (rpm x1000)
QUADROS DE BORDO Ecrã nível 1
Na parte inferior:
-
Hora,
-

T
emperatura exterior,
-

Quilómetros/Milhas percorridos,
-


Computador de bordo (autonomia,

consumo...),
-

Altura do feixe das luzes,
-


A
viso de excesso da velocidade
programável,
-

Regulador ou limitador de velocidade,
-


Indicador de mudança de velocidade,
-


Stop & Start.
Na parte superior:
-

Data,
-

Indicador de revisão,
-


Mensagens de aviso,
-


Mensagens do estado das funções,
-


Configuração do veículo.
Quadro de bordo / Ecrã nível 1
2
PRONTO PARA PARTIR

Posto de condução
31
Jumper_pt_Chap02_Pret-a-Partir_ed01-2016
Ecrãapresenta assinala Resolução - acção
Temperatura/
Gelo a luz avisadora
de gelo, a
temperatura
que pisca
acompanhada
por uma
mensagem no
ecrã.condições climáticas que
podem provocar a presença de
gelo na estrada.
Duplique a atenção e não trave bruscamente.
Rubrica "Segurança - Segurança em condução".
Data/Hora uma regulação:
da data, da
hora.uma configuração através do
menu "MODE".
Rubrica "Tecnologia a bordo - Configuração do veículo".
Altura do feixe uma regulação
das luzes.uma posição de 0
a 3 em
função da carga transportada. Regule através dos botões da placa de comandos
MODE.
Rubrica "Ergonomia e conforto - Comandos no volante".
Chave de
manutenção uma chave de
manutenção que
permanece acesa.uma revisão de manutenção
que está prestes a ser
alcançada. plano de manutenção do construtorConsulte a lista de
verificações no plano de manutenção do construtor, e
depois efectue a visita de manutenção.
Stop & Start acesa.
entrada em modo STOP do
motor, após paragem do
veículo. Assim que pretender colocar o veículo em movimento,
o avisador apaga-se e o arranque do motor é efectuado
automaticamente em modo START.
acende-se de
forma intermitente
durante alguns
segundos e, em
seguida, apaga-se.
a indisponibilidade
momentânea do modo STOP.
Casos específicos do modo.
Rubrica "Pronto para partir - Arrancar e parar".
2
PRONTO PARA PARTIR

Arrancar e parar
43
Jumper_pt_Chap02_Pret-a-Partir_ed01-2016
O Stop & Start coloca o motor
momentaneamente em vigilância - modo
STOP - aquando das fases de paragem da
deslocação do veículo (sinais vermelhos,
engarrafamentos, outros...). É efectuado
o arranque do motor automaticamente -
modo START - assim que pretender colocar
novamente o veículo em movimento.
O arranque é efectuado de uma forma
instantânea, rápida e silenciosa.
Perfeitamente adaptado a uma utilização
urbana, o Stop & Start permite reduzir o
consumo de combustível e as emissões
de gases poluentes, além de proporcionar
o conforto de um silêncio total, quando o
veículo está imobilizado.
STOP & START
Funcionamento
Passagem do motor para o modo STOP
Com o veículo imobilizado, passe a alavanca
de velocidades para o ponto morto e, em
seguida, solte o pedal da embraiagem.
-

Este avisador acende-se no

quadro de bordo e o motor é
colocado em vigilância. A paragem automática do motor só é
possível depois de se ultrapassar uma
velocidade de cerca de 10 km/h, para evitar
paragens repetidas do motor em deslocação
lenta.
Nunca abandone o veículo sem
desligar previamente a ignição com a
chave.
Nunca efectue uma reposição do nível
do depósito de combustível quando
o motor se encontrar em modo STOP;
desligue imperativamente a ignição com a
chave. Passagem para o modo START do motor
-
Este avisador apaga-se e o

novo arranque do motor é
efectuado.
Se, após um novo arranque automático
no modo START, o condutor não realizar
qualquer acção no veículo nos 3 minutos
seguintes, o sistema desliga definitivamente
o motor. O novo arraque do motor só é
possível com a chave da ignição. Com a velocidade engrenada, o arranque
automático do motor é permitido apenas
ao pressionar com força o pedal da
embraiagem.
2
PRONTO PARA PARTIR

44
Jumper_pt_Chap02_Pret-a-Partir_ed01-2016
Casos particulares
Este avisador acende-se de
forma intermitente durante alguns
segundos no painel de instrumentos,
apagando-se em seguida.
Este funcionamento é perfeitamente
normal. Accionamento automático do modo
START
O modo START pode ser accionado
automaticamente quando:
-

o veículo estiver com as rodas livres

numa zona inclinada,
-
o limpa-vidros dianteiro estiver na

posição de funcionamento rápido,
-
o ar condicionado estiver activado,
-

o motor estiver desligado há

aproximadamente 3 minutos com o

Stop & Start,
-
determinadas condições pontuais

(carga da bateria, temperatura do motor,
assistência à travagem, regulação do
ar condicionado...) o exigirem para
assegurar o controlo do sistema ou do
veículo.
Neste caso, é apresentada uma
mensagem no ecrã do quadro
de bordo, acompanhada por
este avisador que se acende
de forma intermitente durante
alguns segundos, apagando-se
em seguida.
Utilização correcta
Com uma caixa de velocidades manual
em modo STOP, em caso de passagem
de uma velocidade sem ter desembraiado
completamente, o arranque do motor pode
ocorrer.
Um avisador acende-se e/ou uma
mensagem aparece no quadro de bordo para
indicar que deve premir totalmente o pedal
da embraiagem para garantir o arranque.
Este funcionamento é perfeitamente
normal. Com o motor desligado no
modo STOP, se o condutor
remover o cinto de segurança
e abrir uma porta dianteira,
só é possível voltar a ligar o motor com
a chave da ignição. É emitido um sinal
sonoro, acompanhado pelo acendimento
intermitente deste avisador e pela
apresentação de uma mensagem.
Casos particulares: Modo STOP pode
estar indisponível
O modo STOP não é activado quando:
-

o sistema for inicializado,
-


a porta do condutor se encontrar aberta,
-


o cinto de segurança do condutor se


encontrar removido,
-

o ar condicionado se encontrar activo,
-


o desembaciamento do óculo traseiro se


encontrar activo,
-

o limpa-vidros dianteiro estiver na


posição de funcionamento rápido,
-

a marcha-atrás estiver engrenada, em


manobra de estacionamento,
-

determinadas condições pontuais


(carga da bateria, temperatura do motor,
regeneração do filtro de partículas,
assistência à travagem, temperatura
exterior...) o exigirem para assegurar o
controlo do sistema.
-

em caso de utilização intensiva do


Stop & Start, o sistema poderá
desactivar-se para conservar a função
de arranque; dirija-se à rede CITROËN
para reactivar a função.
Arrancar e parar

Arrancar e parar
45
Jumper_pt_Chap02_Pret-a-Partir_ed01-2016

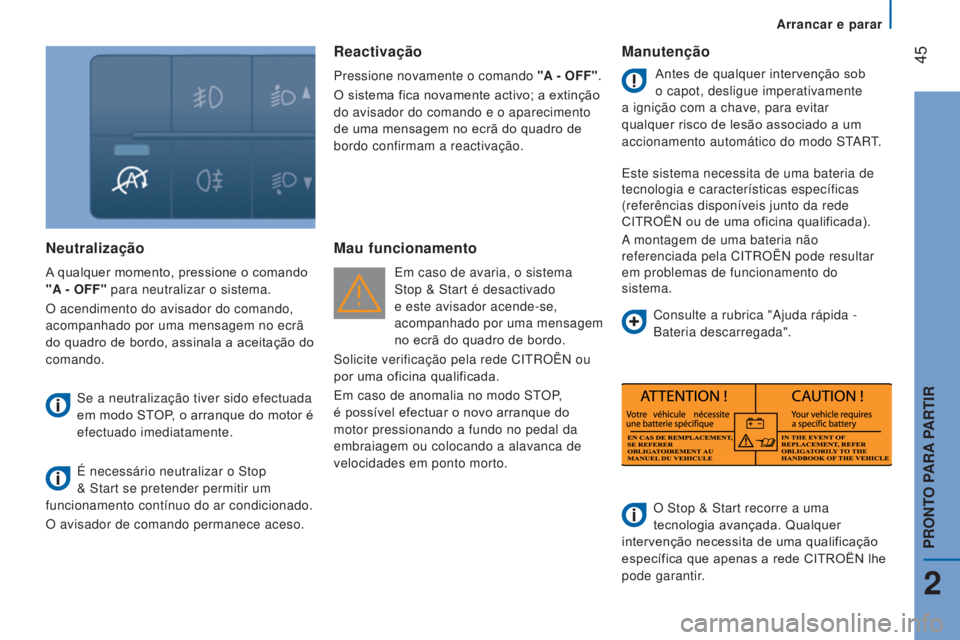

Neutralização
A qualquer momento, pressione o comando
"A - OFF" para neutralizar o sistema.
O acendimento do avisador do comando,
acompanhado por uma mensagem no ecrã
do quadro de bordo, assinala a aceitação do
comando.Se a neutralização tiver sido efectuada
em modo STOP, o arranque do motor é
efectuado imediatamente.
É necessário neutralizar o Stop
& Start se pretender permitir um
funcionamento contínuo do ar condicionado.
O avisador de comando permanece aceso.
Reactivação
Pressione novamente o comando "A - OFF".
O sistema fica novamente activo; a extinção
do avisador do comando e o aparecimento
de uma mensagem no ecrã do quadro de
bordo confirmam a reactivação.
Mau funcionamento
Em caso de avaria, o sistema
Stop & Start é desactivado
e este avisador acende-se,
acompanhado por uma mensagem
no ecrã do quadro de bordo.
Solicite verificação pela rede CITROËN ou
por uma oficina qualificada.
Em caso de anomalia no modo STOP,
é possível efectuar o novo arranque do
motor pressionando a fundo no pedal da
embraiagem ou colocando a alavanca de
velocidades em ponto morto.
Manutenção
Antes de qualquer intervenção sob
o capot, desligue imperativamente
a ignição com a chave, para evitar
qualquer risco de lesão associado a um
accionamento automático do modo START.
Este sistema necessita de uma bateria de
tecnologia e características específicas
(referências disponíveis junto da rede
CITROËN ou de uma oficina qualificada).
A montagem de uma bateria não
referenciada pela CITROËN pode resultar
em problemas de funcionamento do
sistema.
O Stop & Start recorre a uma
tecnologia avançada. Qualquer
intervenção necessita de uma qualificação
específica que apenas a rede CITROËN lhe
pode garantir. Consulte a rubrica "Ajuda rápida -
Bateria descarregada".
2
PRONTO PARA PARTIR

46
Jumper_pt_Chap02_Pret-a-Partir_ed01-2016

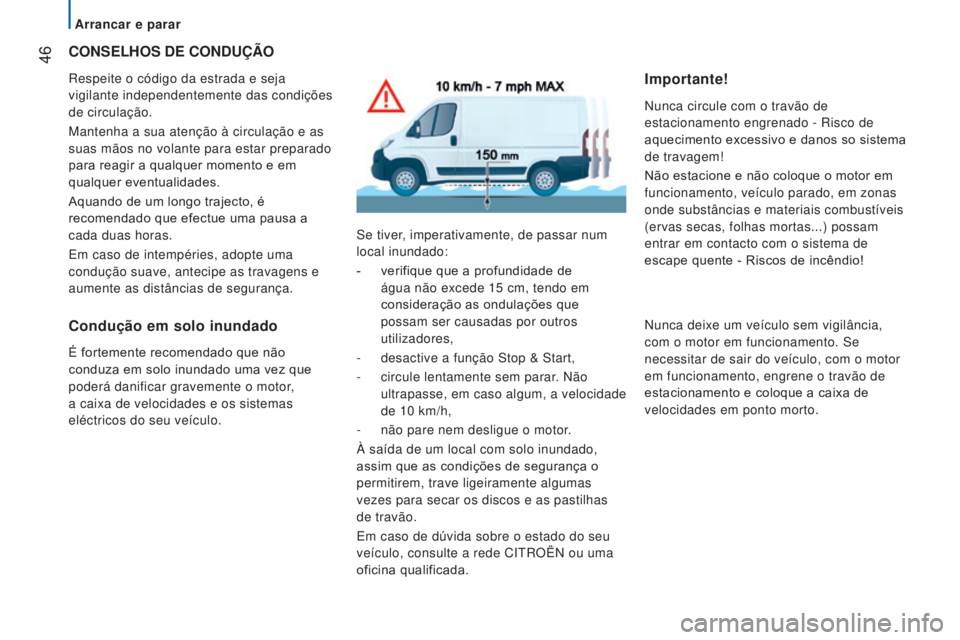

CONSELhOS DE CONDUÇÃO
Respeite o código da estrada e seja
vigilante independentemente das condições
de circulação.
Mantenha a sua atenção à circulação e as
suas mãos no volante para estar preparado
para reagir a qualquer momento e em
qualquer eventualidades.
Aquando de um longo trajecto, é
recomendado que efectue uma pausa a
cada duas horas.
Em caso de intempéries, adopte uma
condução suave, antecipe as travagens e
aumente as distâncias de segurança.
Condução em solo inundado
É fortemente recomendado que não
conduza em solo inundado uma vez que
poderá danificar gravemente o motor,
a caixa de velocidades e os sistemas
eléctricos do seu veículo.Se tiver, imperativamente, de passar num
local inundado:
-

verifique que a profundidade de

água não excede 15 cm, tendo em
consideração as ondulações que
possam ser causadas por outros
utilizadores,
- desactive a função Stop & Start,
-

circule lentamente sem parar
. Não
ultrapasse, em caso algum, a velocidade
de 10
km/h,
-

não pare nem desligue o motor
.
À saída de um local com solo inundado,
assim que as condições de segurança o
permitirem, trave ligeiramente algumas
vezes para secar os discos e as pastilhas
de travão.
Em caso de dúvida sobre o estado do seu
veículo, consulte a rede CITROËN ou uma
oficina qualificada.
Importante!
Nunca circule com o travão de
estacionamento engrenado - Risco de
aquecimento excessivo e danos so sistema
de travagem!
Não estacione e não coloque o motor em
funcionamento, veículo parado, em zonas
onde substâncias e materiais combustíveis
(ervas secas, folhas mortas...) possam
entrar em contacto com o sistema de
escape quente - Riscos de incêndio!
Nunca deixe um veículo sem vigilância,
com o motor em funcionamento. Se
necessitar de sair do veículo, com o motor
em funcionamento, engrene o travão de
estacionamento e coloque a caixa de
velocidades em ponto morto.
Arrancar e parar
