Segurança da condução
Jumper_pt_Chap05_Securite_ed01-2016

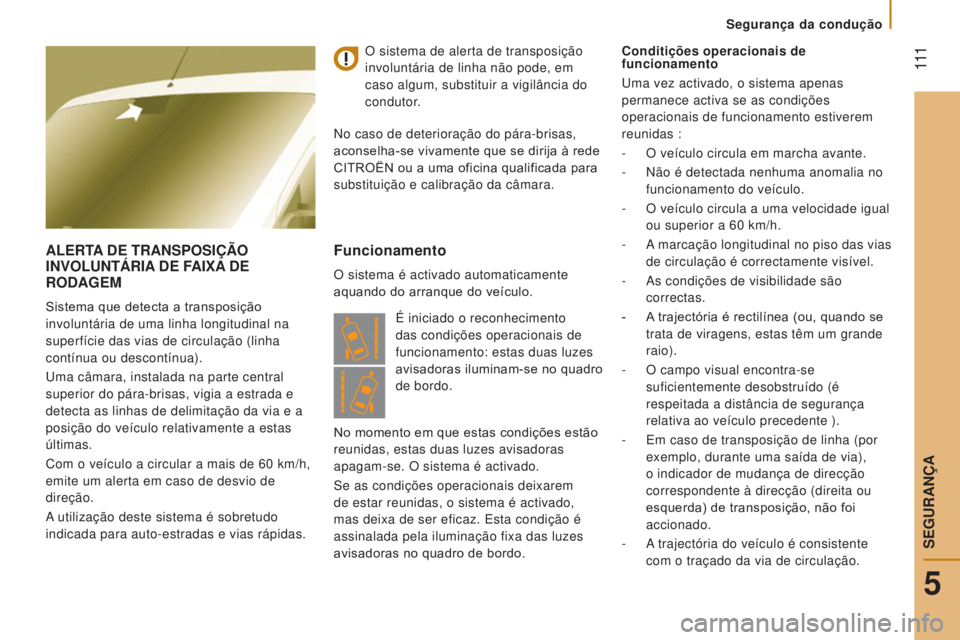

ALERTA DE T RANSPOSIÇÃO
I NVOLUNTÁRIA DE FAI x A DE
R
ODAGEM
Sistema que detecta a transposição
involuntária de uma linha longitudinal na
superfície das vias de circulação (linha
contínua ou descontínua).
Uma câmara, instalada na parte central
superior do pára-brisas, vigia a estrada e
detecta as linhas de delimitação da via e a
posição do veículo relativamente a estas
últimas.
Com o veículo a circular a mais de 60
km/h,
emite um alerta em caso de desvio de
direção.
A utilização deste sistema é sobretudo
indicada para auto-estradas e vias rápidas.
Funcionamento
O sistema é activado automaticamente
aquando do arranque do veículo. Conditições operacionais de
funcionamento
Uma vez activado, o sistema apenas
permanece activa se as condições
operacionais de funcionamento estiverem
reunidas :
-

O veículo circula em marcha avante.
-

Não é detectada nenhuma anomalia no

funcionamento do veículo.
-
O veículo circula a uma velocidade igual

ou superior a 60 km/h.
-
A
marcação longitudinal no piso das vias
de circulação é correctamente visível.
- As condições de visibilidade são
correctas.
-

A
trajectória é rectilínea (ou, quando se
trata de viragens, estas têm um grande
raio).
-

O campo visual encontra-se

suficientemente desobstruído (é
respeitada a distância de segurança
relativa ao veículo precedente ).
-

Em caso de transposição de linha (por

exemplo, durante uma saída de via),
o indicador de mudança de direcção
correspondente à direcção (direita ou
esquerda) de transposição, não foi
accionado.
-

A
trajectória do veículo é consistente
com o traçado da via de circulação.
O sistema de alerta de transposição
involuntária de linha não pode, em
caso algum, substituir a vigilância do
condutor.
No caso de deterioração do pára-brisas,
aconselha-se vivamente que se dirija à rede
CITROËN ou a uma oficina qualificada para
substituição e calibração da câmara.
É iniciado o reconhecimento
das condições operacionais de
funcionamento: estas duas luzes
avisadoras iluminam-se no quadro
de bordo.
No momento em que estas condições estão
reunidas, estas duas luzes avisadoras
apagam-se. O sistema é activado.
Se as condições operacionais deixarem
de estar reunidas, o sistema é activado,
mas deixa de ser eficaz. Esta condição é
assinalada pela iluminação fixa das luzes
avisadoras no quadro de bordo.
5
SEGURAN

11 2
Jumper_pt_Chap05_Securite_ed01-2016
Detecção
Em caso de detecção de um desvio de
direcção, o utilizador é alertado por uma luz
avisadora no quadro de bordo e a emissão
de um sinal sonoro:
Mau funcionamento
Caso seja detectada uma anomalia
no funcionamento, esta luz
avisadora acende-se, acompanhada
de um sinal sonoro e confirmada
por uma mensagem no ecrã.
Faça verificar pela rede CITROËN ou por
uma [oficina qualificada].
-

piscagem da luz avisadora


esquerda, se desvio à
esquerda,
Não é transmitido qualquer alerta quando a
luz intermitente se acende e durante cerca
de 20

segundos após a mesma se apagar.
Pode emitir-se um alerta em caso de
passagem de uma marca de direcção (seta)
ou de uma marca não normalizada (graffiti).
A detecção pode ser perturbada:
-

se as marcas no solo estiverem gastas,
-

se as marcas no solo e o revestimento

da estrada forem pouco contrastantes. -

piscagem da luz avisadora


direita, se desvio à direita,
Funcionamento
-
Premir este botão para reactivar o

sistema; a luz avisadora do botão
apaga-se.
As duas luzes avisadoras do painel de
instrumento permanecem acesas fixamente
até 60

km/h.
Paragem
-

Premir este botão para neutralizar


o sistema; a luz avisadora do botão
acende-se.
O estado do sistema permanece na
memória quando se desliga a ignição. O sistema pode ser perturbado ou
funcionar incorrectamente :
-

Se o veículo transportar uma carga

excessiva (sobretudo se esta estiver mal
equilibrada).
-

Se as condições de visibilidade forem

más (chuva, nevoeira, neve, ...).
-

Se as condições de luminosidade


forem más (luz do sol ofuscante,
obscuridade, ...).
-

Se o pára-brisas estiver sujo ou

danificado a nível da câmara.
-

Se os sistemas
ABS, CDS, ASR
ou Controlo de Tracção Inteligente
estiverem fora de serviço.
O sistema é desactivado automaticamente
se a função Stop & Start estiver activa. O
sistema volta a arrancar e inicia de novo o
reconhecimento das condições operacionais
de funcionamento após o arranque do
veículo.
Segurança da condução

11 3
Segurança da condução
Jumper_pt_Chap05_Securite_ed01-2016
Estado do
avisador do botão Mensagem no
ecrã Estado do
símbolo no ecrã Sinal sonoro
Significado
Apagado ---O sistema é activado (automaticamente sempre que o veículo
arranca).
Apagado Alerta de
transposição
involuntária de linha activado Luzes avisadoras
e
acesas de forma fixa -
O sistema é activado, mas não estão reunidas as condições\

operacionais de funcionamento.
Apagado Alerte de
transposição
involuntária de linha activado -
-O sistema está activado e as condições operacionais de
funcionamento estão reunidas : o sistema está em condições
de fornecer avisos sonoros e visuais.
Apagado -Luz avisadora
a piscar Sim
O sistema está activo e reconhece as condições operacionais :

assinala o afastamento da linha esquerda.
Apagado -Luz avisadora
a piscar Sim
O sistema está activo e reconhece as condições operacionais
de funcionamento : assinala o afastamento da linha direita.
5
SEGURAN

11 4
Jumper_pt_Chap05_Securite_ed01-2016

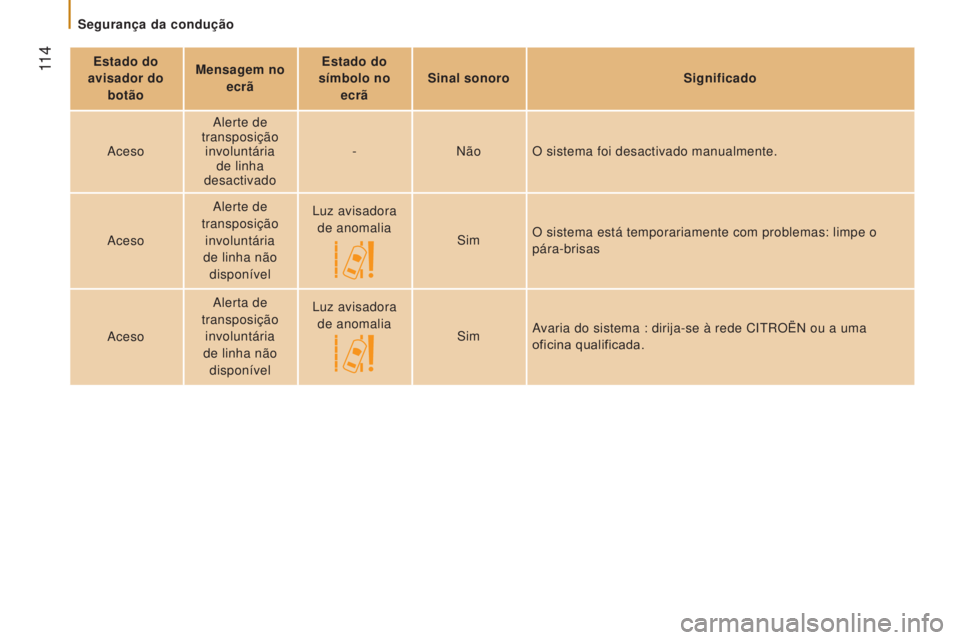

Estado do
avisador do botão Mensagem no
ecrã Estado do
símbolo no ecrã Sinal sonoro
Significado
Aceso Alerte de
transposição involuntária de linha
desactivado -
NãoO sistema foi desactivado manualmente.
Aceso Alerte de
transposição involuntária
de linha não disponível Luz avisadora
de anomalia SimO sistema está temporariamente com problemas: limpe o
pára-brisas
Aceso Alerta de
transposição involuntária
de linha não disponível Luz avisadora
de anomalia SimAvaria do sistema : dirija-se à rede CITROËN ou a uma
oficina qualificada.
Segurança da condução

11 5
Segurança da condução
Jumper_pt_Chap05_Securite_ed01-2016
LEITURA DE SINAIS DE TR â NSITO
Este sistema é uma ajuda à condução
que utiliza a câmera implantada na parte
superior do pára-brisas.
A câmera detecta os seguintes sinais de
trânsito, apresentando as informações
correspondentes no quadro de bordo :
-

a velocidade máxima autorizada,
-


a proibição de ultrapassar
.
A unidade da limitação de velocidade
(km/h ou mph) depende do país onde
conduz.
Deverá ser levada em consideração
aquando do respeito da velocidade máxima
autorizada.
Para que o sistema funcione correctamente
quando mudar de país, a unidade da
velocidade do quadro de bordo deverá
corresponder à do país onde o veículo
circula. A leitura automática dos sinais é um
sistema de ajuda à condução e nem
sempre apresenta os limites de velocidade
correctamente.
Os sinais de limitação de velocidade
presentes na estrada são sempre prioritários
à informação do sistema.
O sistema não pode, em caso algum,
substituir a vigilância do condutor.
O condutor deverá respeitar o código
a estrada e deverá adaptar, em todas
as circunstâncias, a sua velocidade às
condições climatéricas e de circulação.
É possível que o sistema não apresente
limitação de velocidade se não detectar
nenhum painel durante um período pré-
determinado.
O sistema foi concebido para detectar os
painéis em conformidade com a Convenção
de Viena sobre a sinalização rodoviária. Para não perturbar o funcionamento
correcto do sistema:
- Certifique-se de que limpa regularmente
o campo de visão da câmera.
-

Não efectue reparaçõe na zona do pára-
brisas, na proximidade do sensor da


câmara.
Aquando da substituição das lâmpadas
dos faróis, recomenda-se vivamente a
montagem de peças sobresselentes de
origem.
A utilização de outras lâmpadas poderá
reduzir os desempenhos do sistema.
5
SEGURAN

11 6
Jumper_pt_Chap05_Securite_ed01-2016

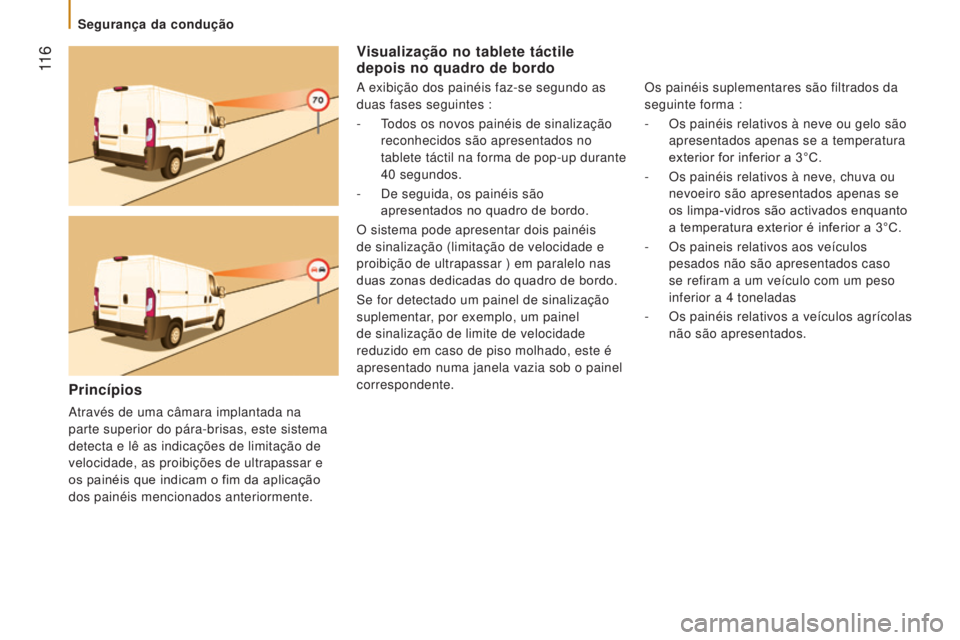

Visualização no tablete táctile
depois no quadro de bordo
A exibição dos painéis faz-se segundo as
duas fases seguintes :
-
T
odos os novos painéis de sinalização
reconhecidos são apresentados no
tablete táctil na forma de pop-up durante
40
segundos.
-

De seguida, os painéis são

apresentados no quadro de bordo.
O sistema pode apresentar dois painéis
de sinalização (limitação de velocidade e
proibição de ultrapassar ) em paralelo nas
duas zonas dedicadas do quadro de bordo.
Se for detectado um painel de sinalização
suplementar, por exemplo, um painel
de sinalização de limite de velocidade
reduzido em caso de piso molhado, este é
apresentado numa janela vazia sob o painel
correspondente. Os painéis suplementares são filtrados da
seguinte forma :
-

Os painéis relativos à neve ou gelo são

apresentados apenas se a temperatura
exterior for inferior a 3°C.
-

Os painéis relativos à neve, chuva ou

nevoeiro são apresentados apenas se
os limpa-vidros são activados enquanto
a temperatura exterior é inferior a 3°C.
-

Os paineis relativos aos veículos

pesados não são apresentados caso
se refiram a um veículo com um peso
inferior a 4
toneladas
-

Os painéis relativos a veículos agrícolas

não são apresentados.
Princípios
Através de uma câmara implantada na
parte superior do pára-brisas, este sistema
detecta e lê as indicações de limitação de
velocidade, as proibições de ultrapassar e
os painéis que indicam o fim da aplicação
dos painéis mencionados anteriormente.
Segurança da condução

117
Segurança da condução
Jumper_pt_Chap05_Securite_ed01-2016

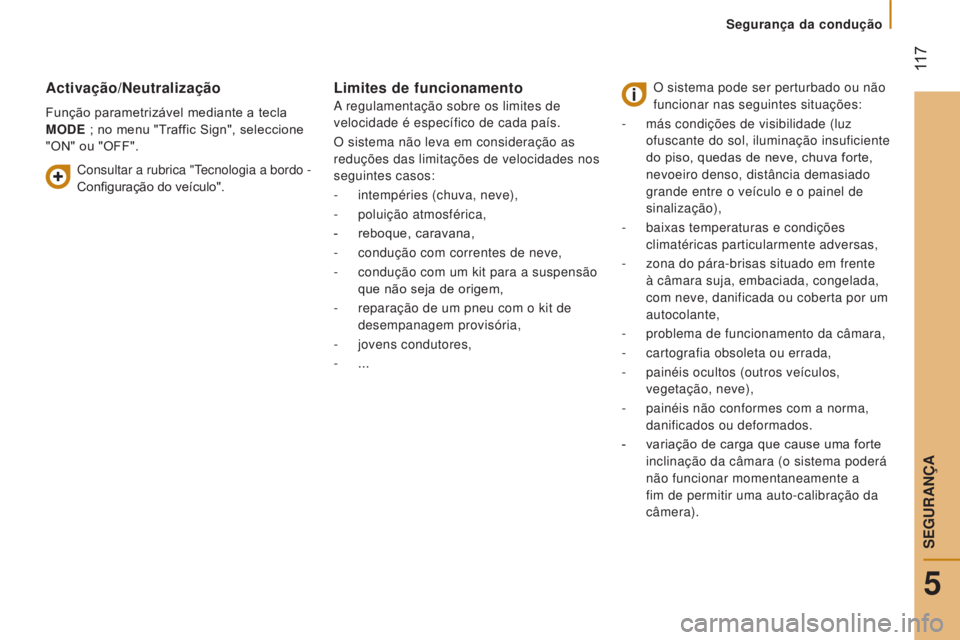

Activação/Neutralização
Função parametrizável mediante a tecla
MODE ; no menu "Traffic Sign", seleccione
"ON" ou "OFF".
Limites de funcionamento
A regulamentação sobre os limites de
velocidade é específico de cada país.
O sistema não leva em consideração as
reduções das limitações de velocidades nos
seguintes casos:
-
intempéries (chuva, neve),
-


poluição atmosférica,
-


reboque, caravana,
-


condução com correntes de neve,
-


condução com um kit para a suspensão

que não seja de origem,
-

reparação de um pneu com o kit de

desempanagem provisória,
-

jovens condutores,
-

... O sistema pode ser perturbado ou não
funcionar nas seguintes situações:
-
más condições de visibilidade (luz

ofuscante do sol, iluminação insuficiente
do piso, quedas de neve, chuva forte,
nevoeiro denso, distância demasiado
grande entre o veículo e o painel de
sinalização),
-

baixas temperaturas e condições

climatéricas particularmente adversas,
-

zona do pára-brisas situado em frente

à câmara suja, embaciada, congelada,
com neve, danificada ou coberta por um
autocolante,
-

problema de funcionamento da câmara,
-


cartografia obsoleta ou errada,
-


painéis ocultos (outros veículos,

vegetação, neve),
-

painéis não conformes com a norma,

danificados ou deformados.
-

variação de carga que cause uma forte

inclinação da câmara (o sistema poderá
não funcionar momentaneamente a
fim de permitir uma auto-calibração da
câmera).
Consultar a rubrica "Tecnologia a bordo -
Configuração do veículo".
5
SEGURANÇA

11 8
Jumper_pt_Chap05_Securite_ed01-2016
CINTOS DE SEGURANÇA DA CABINA
Se instalar um banco dianteiro em
pós-equipamento, este deverá ser
obrigatoriamente equipado com cintos
de segurança homologados.
Colocação do cinto de segurança
Puxe o cinto para a frente, com um
movimento regular, assegurando que este
não se dobra.
Coloque o cinto no respectivo alojamento.
Verifique se está bem trancado e se o
dispositivo de bloqueio automático funciona
correctamente, puxando rapidamente o
cinto.
Destrancamento
Prima o botão vermelho do alojamento, o
cinto enrola-se automaticamente mas é
aconselhável acompanhá-lo.
Por medida de segurança, estas
manobras não devem ser efectuadas
durante a condução.
Avisador de cintos de
segurança não colocados
Em caso de remoção do cinto de
segurança do condutor, o modo START
do Stop & Start não pode ser accionado.
O novo arranque do motor apenas será
possível com a chave da ignição. Aquando do arranque do veículo, quando
o condutor e/ou o passageiro dianteiro
não colocaram o cinto de segurança, este
avisador acende-se, acompanhado de um
sinal sonoro crescente.
Este alerta funciona tanto nas versões com
banco de passageiro dianteiro como nas
versões com banco à frente de dois lugares.
O lugar do condutor está equipado com um
pré-tensor pirotécnico e um limitador de
esforço.
Nas versões com airbag frontal do
passageiro, o lugar do passageiro place
está igualmente equipado com pré-tensor
pirotécnico e limitador de esforço.
O banco dianteiro encontra-se equipado
com dois cintos de segurança.
Regulação em altura
No lado do banco do condutor ou no lado do
passageiro lateral, prima o comando com o
retorno e faça deslizar o conjunto, a seguir
liberte para bloquear.
O cinto de segurança associado ao banco
central não é regulável em altura.
Cintos de segurança
