2017 CITROEN JUMPER Manual do condutor (in Portuguese)

167
Lâmpada avariada
Jumper_pt_Chap08_Aide-Rapide_ed01-2016

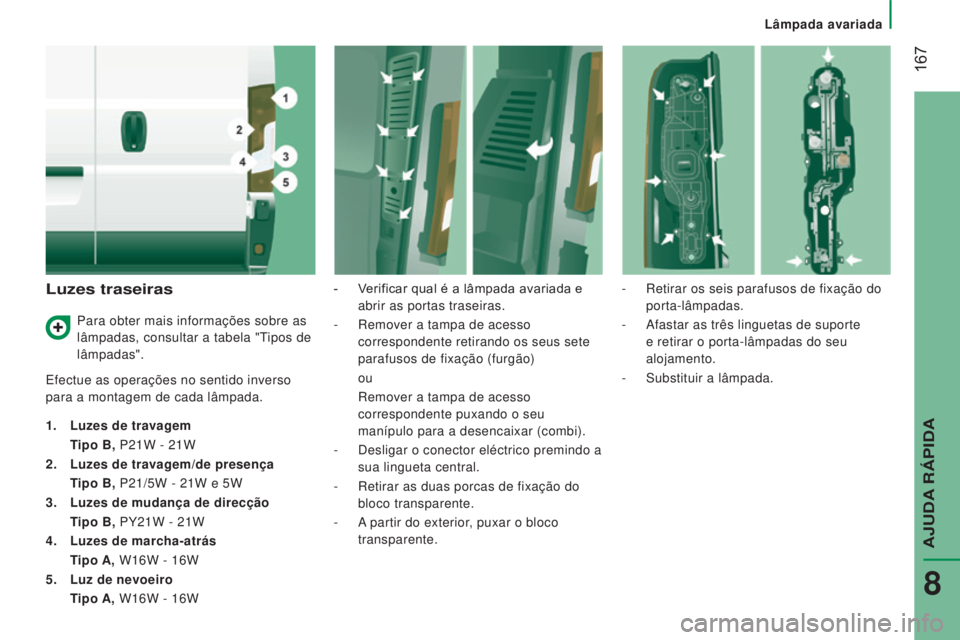

Luzes traseiras
Efectue as operações no sentido inverso
para a montagem de cada lâmpada.
1.
Luzes
de travagem
T

ipo B, P21W - 21W
2.

Luzes de travagem/de presença
T

ipo B, P21/5W - 21W e 5W
3.

Luzes de mudança de direcção
T

ipo B, PY21W - 21W
4.

Luzes de marcha-atrás
T

ipo A, W16W - 16W
5.

Luz de nevoeiro



T
ipo A, W16W - 16W -

V
erificar qual é a lâmpada avariada e
abrir as portas traseiras.
-
Remover a tampa de acesso

correspondente retirando os seus sete
parafusos de fixação (furgão) ou
Remover a tampa de acesso


correspondente puxando o seu
manípulo para a desencaixar (combi).
-

Desligar o conector eléctrico premindo a

sua lingueta central.
-

Retirar as duas porcas de fixação do

bloco transparente.
-

A
partir do exterior, puxar o bloco
transparente. -

Retirar os seis parafusos de fixação do

porta-lâmpadas.
-
Afastar as três linguetas de suporte

e retirar o porta-lâmpadas do seu
alojamento.
- Substituir a lâmpada.
Para obter mais informações sobre as
lâmpadas, consultar a tabela "Tipos de
lâmpadas".
AJUDA RÁPIDA
8

168
Jumper_pt_Chap08_Aide-Rapide_ed01-2016
Terceira luz de travagem
Tipo A, W5W - 5W (x4)
-
Retirar os dois parafusos de fixação do

farol.
-

Retirar o farol puxando para si.
Luzes de chapa de matrícula
Tipo C, C5W - 5W
-
Premir o ponto, indicado pela seta, e

retirar o plástico transparente.
-

Retirar a lâmpada avariada afastando os

dois contactos.
-

Uma vez substituída a lâmpada,

certifique-se de que a lâmpada nova
está bem fixa entre os dois contactos.
-

Substituir o plástico transparente e

premir em cima para o bloquear. -

Retirar o suporte da lâmpada apertando

as duas patilhas para dentro.
- Retirar a lâmpada avariada puzando em
cima.
-

Substituir a lâmpada.
Lâmpada avariada

169

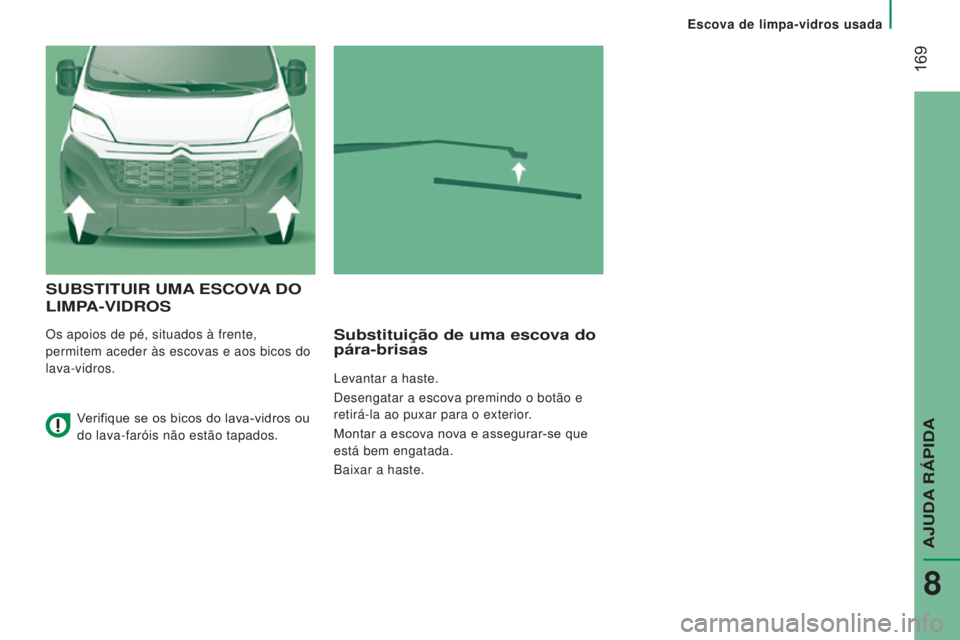

Escova de limpa-vidros usada
Jumper_pt_Chap08_Aide-Rapide_ed01-2016
SUBSTITUIR UMA ESCOVA DO
LIMP

A - VIDROS
Os apoios de pé, situados à frente,
permitem aceder às escovas e aos bicos do
lava-vidros.Substituição de uma escova do
pára-brisas
Levantar a haste.
Desengatar a escova premindo o botão e
retirá-la ao puxar para o exterior.
Montar a escova nova e assegurar-se que
está bem engatada.
Baixar a haste.
Verifique se os bicos do lava-vidros ou
do lava-faróis não estão tapados.
AJUDA RÁPIDA
8

170
Jumper_pt_Chap08_Aide-Rapide_ed01-2016

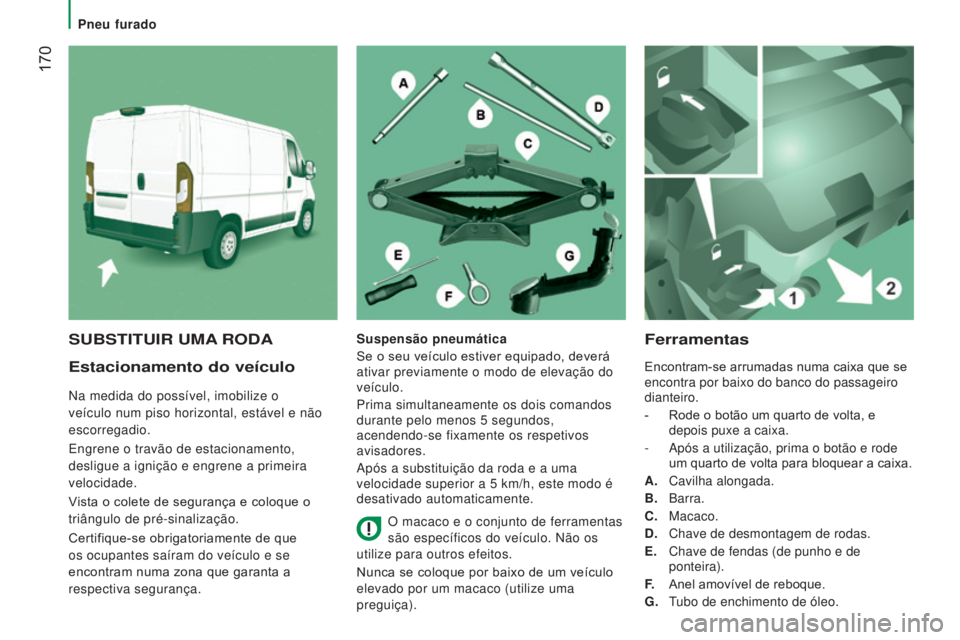

Estacionamento do veículo
Na medida do possível, imobilize o
veículo num piso horizontal, estável e não
escorregadio.
Engrene o travão de estacionamento,
desligue a ignição e engrene a primeira
velocidade.
Vista o colete de segurança e coloque o
triângulo de pré-sinalização.
Certifique-se obrigatoriamente de que
os ocupantes saíram do veículo e se
encontram numa zona que garanta a
respectiva segurança.
Ferramentas
Encontram-se arrumadas numa caixa que se
encontra por baixo do banco do passageiro
dianteiro.
-
Rode o botão um quarto de volta, e

depois puxe a caixa.
-

Após a utilização, prima o botão e rode

um quarto de volta para bloquear a caixa.
A.

Cavilha alongada.
B.

Barra.
C.
Macaco.
D.

Chave de desmontagem de rodas.
E.


Chave de fendas (de punho e de

ponteira).
F.
Anel amovível de reboque.
G.


T
ubo de enchimento de óleo.
SUBSTITUIR UMA RODASuspensão pneumática
Se o seu veículo estiver equipado, deverá
ativar previamente o modo de elevação do
veículo.
Prima simultaneamente os dois comandos
durante pelo menos 5
segundos,
acendendo-se fixamente os respetivos
avisadores.
Após a substituição da roda e a uma
velocidade superior a 5
km/h, este modo é
desativado automaticamente.
O macaco e o conjunto de ferramentas
são específicos do veículo. Não os
utilize para outros efeitos.
Nunca se coloque por baixo de um veículo
elevado por um macaco (utilize uma
preguiça).
Pneu furado

171
Pneu furado
Jumper_pt_Chap08_Aide-Rapide_ed01-2016

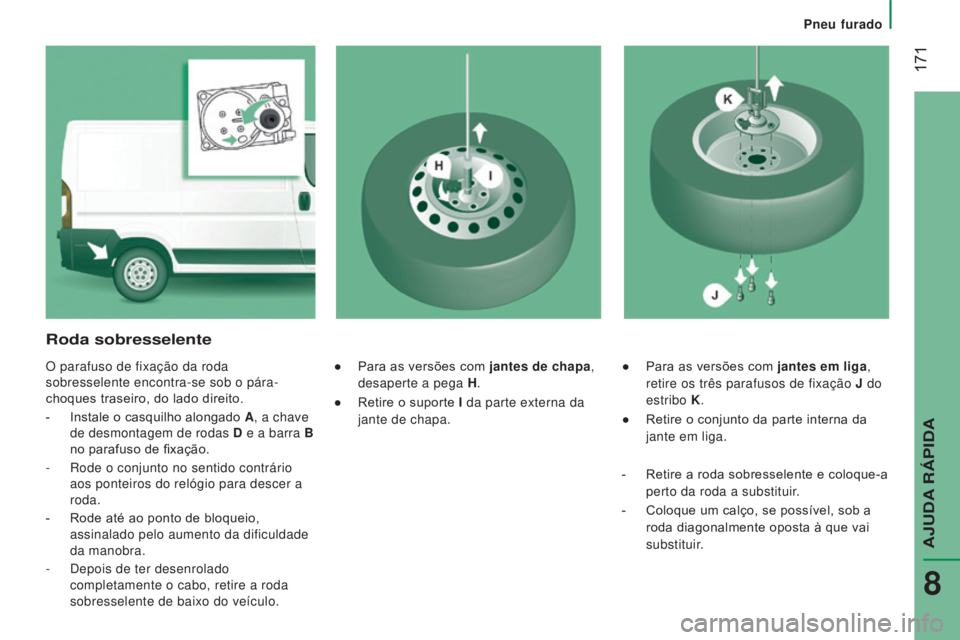

● Para as versões com jantes em liga,
retire os três parafusos de fixação J do
estribo K.
●

Retire o conjunto da parte interna da

jante em liga.
Roda sobresselente
O parafuso de fixação da roda
sobresselente encontra-se sob o pára-
choques traseiro, do lado direito.
-

Instale o casquilho alongado
A, a chave
de desmontagem de rodas D e a barra B
no parafuso de fixação.
-

Rode o conjunto no sentido contrário

aos ponteiros do relógio para descer a
roda.
-

Rode até ao ponto de bloqueio,

assinalado pelo aumento da dificuldade
da manobra.
-

Depois de ter desenrolado

completamente o cabo, retire a roda
sobresselente de baixo do veículo. ●
Para as versões com jantes de chapa,
desaperte a pega h
.
●


Retire o suporte
I da parte externa da
jante de chapa.
-

Retire a roda sobresselente e coloque-a

perto da roda a substituir.
-

Coloque um calço, se possível, sob a

roda diagonalmente oposta à que vai
substituir.
AJUDA RÁPIDA
8

172
Jumper_pt_Chap08_Aide-Rapide_ed01-2016
- Abra o macaco com a ajuda da chave
de desmontagem de rodas D e a
barra B até que a roda esteja a alguns
centímetros do solo.
-

Desaperte totalmente as porcas e retire

a roda a reparar.
-
Posicione o macaco
C
num dos quatro
locais previstos por baixo do chassis,
perto das rodas.
Se o seu veículo estiver equipado com um
apoio de pés escamoteável, o macaco deve
estar posicionado a 45°.
Desmontagem da roda a reparar
- Retire o tampão da roda (conforme
a versão) fazendo um movimento de
alavanca com a chave de fendas E .
-

Desbloqueie as porcas com a ajuda da

chave de desmontagem de rodas D e a
barra B.
Pneu furado

173
Pneu furado
Jumper_pt_Chap08_Aide-Rapide_ed01-2016

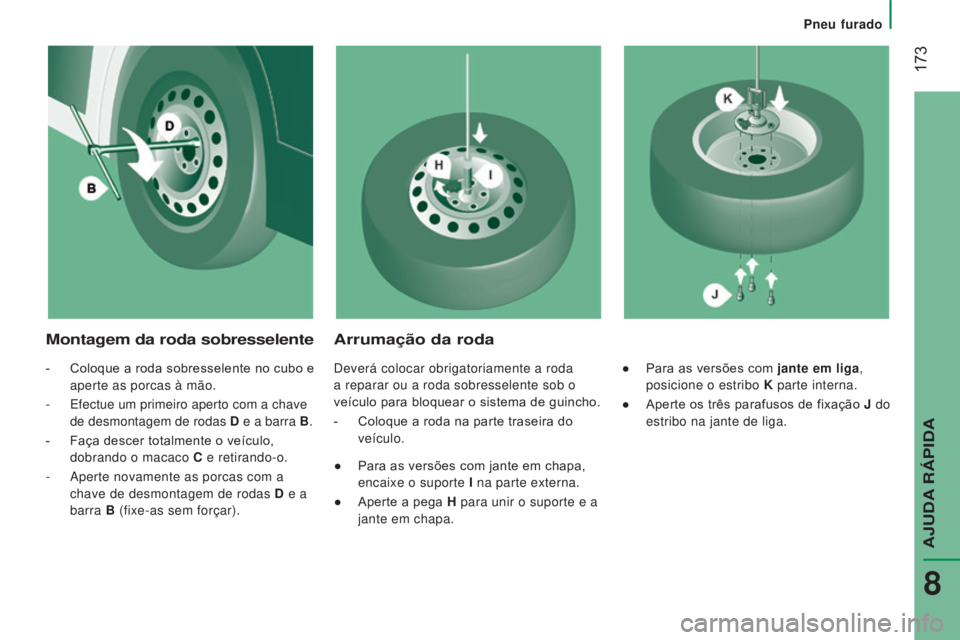

Montagem da roda sobresselenteArrumação da roda
- Coloque a roda sobresselente no cubo e
aperte as porcas à mão.
-

Efectue um primeiro aperto com a chave

de desmontagem de rodas D e a barra B.
-

Faça descer totalmente o veículo,

dobrando o macaco C e retirando-o.
-

Aperte novamente as porcas com a

chave de desmontagem de rodas D e a
barra B (fixe-as sem forçar). Deverá colocar obrigatoriamente a roda
a reparar ou a roda sobresselente sob o
veículo para bloquear o sistema de guincho.
-

Coloque a roda na parte traseira do

veículo.
●

Para as versões com jante em chapa,

encaixe o suporte I na parte externa.
●

Aperte a pega
h
para unir o suporte e a

jante em chapa. ●
Para as versões com jante em liga,
posicione o estribo K parte interna.
●

Aperte os três parafusos de fixação
J do
estribo na jante de liga.
AJUDA RÁPIDA
8

174
Jumper_pt_Chap08_Aide-Rapide_ed01-2016
Consulte a rubrica "Características
técnicas" - Identificação do veículo
para localizar a etiqueta da pressão dos
pneus.
-
Instale o casquilho alongado
A
, a chave
de desmontagem de rodas D e a barra
B no parafuso de fixação.
-

Rode o conjunto no sentido contrário


aos ponteiros do relógio para enrolar
completamento o cabo e colocar a roda
por baixo do veículo.
-

V

erifique se a roda está bem encostada
horizontalmente contra o piso do veículo
e se o entalhe do sistema de guincho
está visível.
-

Guarde as ferramentas e o tampão


(conforme a versão).
Montagem da roda reparada
A montagem da roda reparada é idêntica à
montagem da roda sobresselente; não se
esqueça de voltar a colocar o tampão da
roda.
A roda sobresselente não foi concebida
para percorrer grandes distâncias, verifique
rapidamente o aperto dos parafusos e a
pressão da roda sobresselente junto da rede
CITROËN ou numa [oficina qualificada].
Solicite igualmente a reparação e montagem
da roda de origem o mais rapidamente
possível, junto da rede CITROËN ou numa
[oficina qualificada].
