2017 CITROEN DS4 Manual do condutor (in Portuguese)

287
DS4_pt_Chap08_en-cas-de-panne_ed01-2016

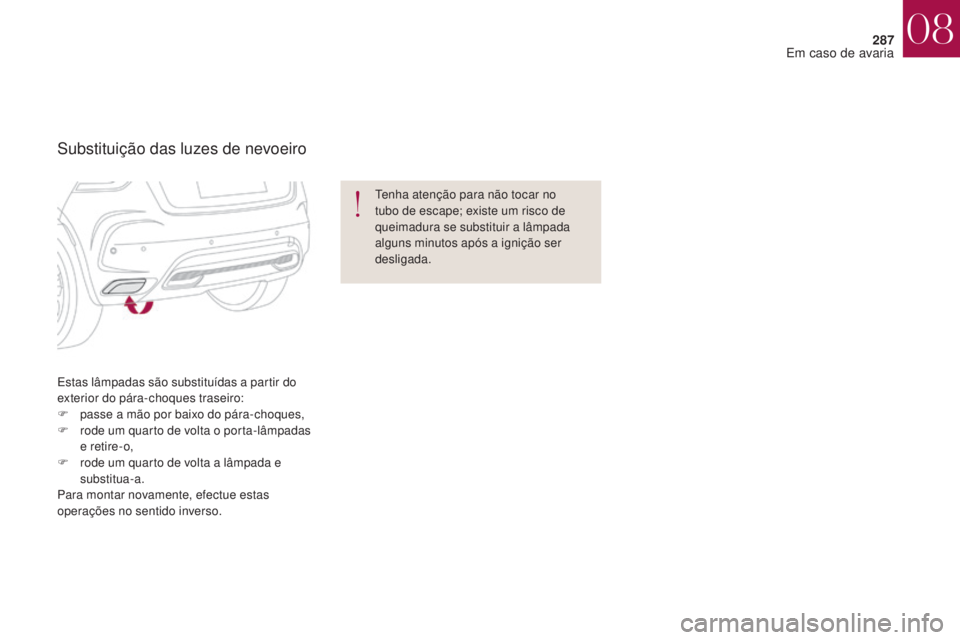

Estas lâmpadas são substituídas a partir do
exterior do pára-choques traseiro:
F
p
asse a mão por baixo do pára-choques,
F

r
ode um quarto de volta o porta-lâmpadas
e retire-o,
F

r
ode um quarto de volta a lâmpada e
substitua-a.
Para montar novamente, efectue estas
operações no sentido inverso. Tenha atenção para não tocar no
tubo de escape; existe um risco de
queimadura se substituir a lâmpada
alguns minutos após a ignição ser
desligada.
Substituição das luzes de nevoeiro
08
Em caso de avaria

288
DS4_pt_Chap08_en-cas-de-panne_ed01-2016
Substituir um fusível
A pinça de extracção encontra-se fixa na parte
de trás da tampa da caixa de fusíveis do painel
de bordo.
Para aceder:
F
d
esencaixe a tampa puxando a parte
superior direita e, em seguida, a esquerda
F

l
iberte totalmente a tampa e rode-a,
Acesso às ferramentas
F extraia o suporte onde se encontra fixa a pinça. Antes de substituir um fusível, é necessário:
F

c
onhecer a causa da avaria e solucioná-la,
F
d
esligar todos os consumidores eléctricos,
F
i
mobilizar o veículo e desligar a ignição,
F
i
dentificar o fusível com defeito através
das tabelas de atribuição e dos esquemas
apresentados nas págnas seguintes.
Substituir um fusível
Correcto Incorrecto
A substituição de um fusível não
mencionado nas tabelas apresentadas
em seguida poderá dar origem a um
problema de funcionamento grave no
seu veículo. Consulte a rede CITROËN
ou uma oficina qualificada. Pinça
Para efectuar uma intervenção num fusível, é
imperativo:
F

u

tilizar a pinça especial para extrair o
fusível do respectivo compartimento e
verificar o estado do filamento.
F

s

ubstituir sempre o fusível avariado por um
novo com intensidade equivalente (mesma
cor); uma intensidade diferente poderá
provocar um problema de funcionamento
(risco de incêndio).
Se a avaria se reproduzir pouco depois da
substituição do fusível, solicite a verificação do
equipamento eléctrico pela rede CITROËN ou
por uma oficina qualificada.
08
Em caso de avaria

289
DS4_pt_Chap08_en-cas-de-panne_ed01-2016
Fusíveis no painel de bordo
As caixas de fusíveis encontram-se na parte
inferior do painel de bordo (lado esquerdo).
F
D
esencaixe a tampa puxando a parte
superior direita e, em seguida, esquerda.Instalação de acessórios
eléctricos
O circuito eléctrico do veículo foi
concebido para funcionar com
equipamentos de série ou opcionais.
Antes de instalar outros equipamentos
ou acessórios eléctricos no veículo,
consulte a rede CITROËN ou uma
oficina qualificada.
A CITROËN declina toda a
responsabilidade por custos
associados à reparação do veículo ou
avarias resultantes da instalação de
acessórios auxiliares não fornecidos,
não recomendados pela CITROËN
e não instalados de acordo com as
prescrições, em particular quando o
consumo do conjunto de aparelhos
suplementares ligados ultrapassar os
10 miliamperes.Acesso aos fusíveis
08
Em caso de avaria

290
DS4_pt_Chap08_en-cas-de-panne_ed01-2016
Fusível N°Intensidade Funções
F8 3 ASirene do alarme, calculador do alarme.
F13 10 AIsqueiro / Tomada de 12 V dianteira.
F14 10 ATomada de 12 V mala.
F16 3 A
Iluminação do grande compartimento de arrumação multifuncional,
luzes de leitura de mapas traseiras, iluminação do porta-luvas.
F173 AIluminação da pala de sol, luzes de leitura de mapas dianteiras.
F28 15 AAuto-rádio, auto-rádio (pós-equipamento).
F30 20 ALimpa-vidros traseiro.
F32 10 AAmplificador Hi-Fi.
Caixa 2 Fusível N° Intensidade Funções
F36 15 ATomada de 12 V traseira.
F37 -Não utilizado.
F38 -Não utilizado.
F39 -Não utilizado.
F40 25 ATomada de 230 V / 50 Hz.
Tabela de fusíveisCaixa 1
08
Em caso de avaria

291
DS4_pt_Chap08_en-cas-de-panne_ed01-2016
A caixa de fusíveis encontra-se no
compartimento do motor junto à bateria (lado
esquerdo).
Fusíveis no compartimento do motor
Fu sí vel N.°Intensidade Funções
F19 30 AVelocidade reduzida/elevada do limpa-vidros dianteiro.
F20 15 ABomba do lava-vidros dianteiro e traseiro.
F21 20 ABomba do lava-faróis.
F22 15 AAvisador sonoro.
F23 15 ALuz de estrada direita
F24 15 ALuz de estrada esquerda
F27 5 ALuz de cruzamento esquerda
F28 5 ALuz de cruzamento direita.
Tabela de fusíveis
Acesso aos fusíveis
F Desencaixe a tampa.
F
S ubstitua o fusível.
F

A
pós a intervenção, feche cuidadosamente
a tampa para garantir o isolamento da
caixa de fusíveis.
08
Em caso de avaria

292
DS4_pt_Chap08_en-cas-de-panne_ed01-2016
Bateria de 12 V
Acesso à bateria
Modo de execução para efectuar o arranque do motor a partir de outra bateria ou para recarregar a sua bateria descarregada.Com uma caixa de velocidades
automática, nunca efectue o arranque
do motor empurrando o veículo.
generalidades
Baterias de arranque de chumbo
As baterias possuem substâncias
nocivas como ácido sulfúrico e
chumbo.
Devem ser eliminadas de acordo com
as prescrições legais e não devem, em
caso algum, ser eliminadas juntamente
com o lixo doméstico.
Coloque as pilhas e as baterias gastas
num ponto de recolha especial.Antes de manusear a bateria, proteja
os seus olhos e a sua cara.
Qualquer operação na bateria deverá
ser efectuada num local ventilado
e afastado de chamas livres ou de
fontes de faísca, para evitar riscos de
explosão e incêndio.
Lave as mãos no final da operação.A bateria encontra-se situada sob o capot do
motor.
Para aceder ao borne (+):
F
d estranque o capot através do comando
interior e, em seguida, do comando exterior,
F

e
leve o capot e, em seguida, fixe-o com a
respectiva vareta,
F

e
leve a tampa em plástico para aceder ao
borne (+).
08
Em caso de avaria

293
DS4_pt_Chap08_en-cas-de-panne_ed01-2016
F Ligue o cabo vermelho ao terminal (+) da bateria avariada A (ao nível da parte metálica
em curva) e, em seguida, ao terminal (+) da
bateria auxiliar B ou do booster.
F

L
igue uma extremidade do cabo verde ou
preto ao terminal (-) da bateria auxiliar B
ou do booster (ou no ponto de massa do
veículo desempanador).
F

L
igue a outra extremidade do cabo verde
ou preto no ponto de massa C do veículo
avariado. F

C
oloque o motor em funcionamento do
veículo desempanador e deixe-o funcionar
durante alguns minutos.
F
A
ccione o motor de arranque do veículo
avariado e deixe funcionar o motor.
S
e o arranque do motor não for efectuado
imediatamente, desligue a ignição e
aguarde alguns instantes antes de efectuar
uma nova tentativa.
Efectuar o arranque a partir de outra bateria
Não coloque o motor em funcionamento
com um carregador de baterias.
Nunca utilize um booster de bateria de
24 V ou superior.
Verifique previamente se a bateria de
reserva tem uma tensão nominal de
12
V e uma capacidade no mínimo igual
à da bateria descarregada.
Os dois veículos não devem estar em
contacto.
Desligue todos os consumidores
eléctricos dos dois veículos (auto-rádio,
limpa-vidros, luzes, ...).
Assegure-se de que os cabos de
emergência não passam junto às partes
móveis do motor (ventilador, correia, ...).
Não desligue o terminal (+) quando o
motor estiver em funcionamento.
Quando a bateria do seu veículo estiver
descarregada, o motor pode ser colocado
em funcionamento através de uma bateria
de reserva (externa ou de outro veículo) e de
cabos auxiliares.
F
A
guarde o regresso ao "ralenti" e, em
seguida, desligue os cabos auxiliares pela
ordem inversa.
F

C
oloque novamente a protecção de
plástico do terminal (+) se o seu veículo
estiver equipado.
F

D
eixe o motor funcionar, com o veículo em
movimento ou parado, no mínimo durante
30 minutos para permitir que a bateria
atinja um nível de carga suficiente.
Algumas funcionalidades, entre
as quais o Stop & Start, não estão
disponíveis enquanto a bateria não
atingir um nível de carga suficiente.
F

E
leve a protecção de plástico do terminal (+)
se o seu veículo estiver equipado.
08
Em caso de avaria

294
DS4_pt_Chap08_en-cas-de-panne_ed01-2016
Se pretender recarregar a bateria
do seu veículo por si próprio, utilize
apenas um carregador compatível
com as baterias de chumbo, com uma
tensão nominal de 12 V.
Na presença desta etiqueta, é
imperativo utilizar apenas um
carregador de 12 V, com o risco de
provocar a degradação irreversível dos
equipamentos eléctricos associados ao
Stop & Start.Nunca tente recarregar uma bateria
congelada. Risco de explosão!
Se a bateria estiver congelada, solicite
o seu controlo pela rede CITROËN
ou por uma oficina qualificada que
verificará que os componentes
internos não estão danificados e que
o recipiente não está partido, o que
implicaria um risco de fuga de ácido
tóxico e corrosivo.
Recarregar a bateria com um carregador de bateria
Para assegurar uma longevidade ideal da
bateria, é indispensável manter a sua carga a
um nível suficiente.
Em alguns casos, pode ser necessário
carregar a bateria:
-

s
e efectuar, essencialmente, trajectos
curtos,
-

a
o prever uma imobilização prolongada
durante várias semanas.
Consulte a rede CITROËN ou uma oficina
qualificada. Não é necessário desligar a bateria. Respeite as instruções de utilização
fornecidas pelo fabricante do carregador.
Nunca inverta as polaridades.
F

D
esligue a ignição.
F

D
esligue todos os consumidores eléctricos
(auto-rádio, luzes, limpa-vidros, ...).
F

D
esligue o carregador B antes de ligar os
cabos à bateria, para evitar qualquer faísca
perigosa.
F

V
erifique o estado correcto dos cabos do
carregador.
F

S
e presente no seu veículo, eleve a tampa
em plástico do borne (+).
F

L
igue os cabos do carregador B da
seguinte forma:
-

o c
abo vermelho positivo (+) ao borne (+)
da bateria A ,
-

o c
abo preto negativo (-) ao ponto de
massa C do veículo.
F

N
o fim da operação de carga, desligue o
carregador B antes de desligar os cabos
da bateria A .
08
Em caso de avaria
