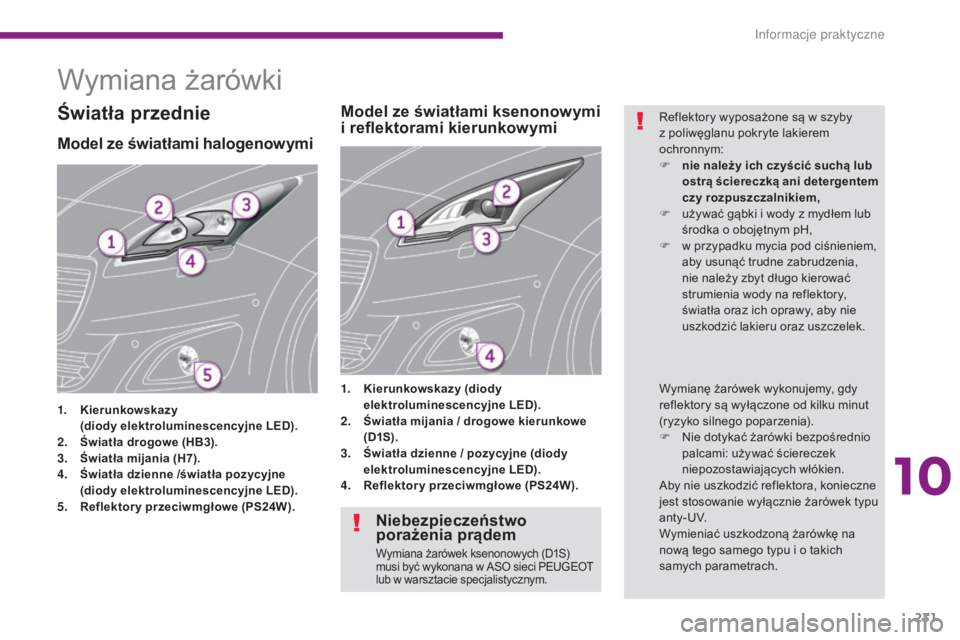

Wymiana żarówki
Model ze światłami halogenowymi
1. Kierunkowskazy
( diody elektroluminescencyjne LED).
2.
Ś

wiatła drogowe (HB3).
3.
Ś

wiatła mijania (H7).
4.
Ś

wiatła dzienne /światła pozycyjne


(
diody elektroluminescencyjne LED).
5.
R

eflektor y przeciwmgłowe (PS24W). 1.
K

ierunkowskazy (diody
elektroluminescencyjne LED).
2. Ś wiatła mijania / drogowe kierunkowe
(D1S).
3.
Ś

wiatła dzienne / pozycyjne (diody
elektroluminescencyjne LED).
4.
R

eflektor y przeciwmgłowe (PS24W).
Model ze światłami ksenonowymi
i reflektorami kierunkowymiŚwiatła przednieReflektory wyposażone są w szyby
z poliwęglanu pokryte lakierem
ochronnym:
F
n
ie należy ich czyścić suchą lub
ostrą ściereczką ani detergentem
czy rozpuszczalnikiem,
F

u
żywać gąbki i wody z mydłem lub
środka o obojętnym pH,
F

w p
rzypadku mycia pod ciśnieniem,
aby usunąć trudne zabrudzenia,
nie należy zbyt długo kierować
strumienia wody na reflektory,
światła oraz ich oprawy, aby nie
uszkodzić lakieru oraz uszczelek.
Wymianę żarówek wykonujemy, gdy
reflektory są wyłączone od kilku minut
(ryzyko silnego poparzenia).
F

N
ie dotykać żarówki bezpośrednio
palcami: używać ściereczek
niepozostawiających włókien.
Aby nie uszkodzić reflektora, konieczne
jest stosowanie wyłącznie żarówek typu
a n t y - U V.
Wymieniać uszkodzoną żarówkę na
nową tego samego typu i o takich
samych parametrach.
Niebezpieczeństwo
porażenia prądem
Wymiana żarówek ksenonowych (D1S)
musi być wykonana w ASO sieci PEUGEOT
lub w warsztacie specjalistycznym.
10
Informacje praktyczne

232
5008_pl_Chap10_infos-pratiques_ed01-2015

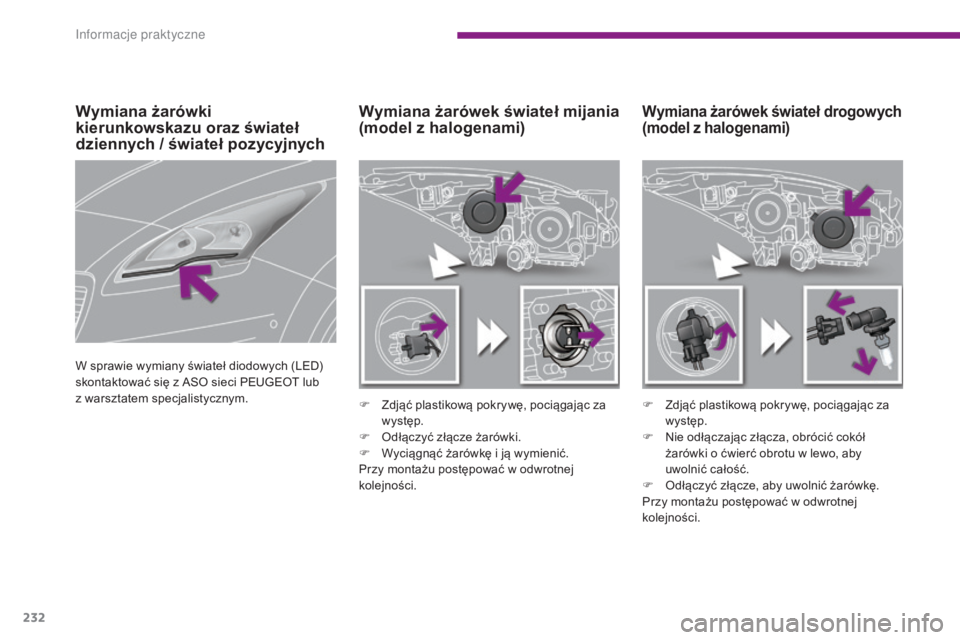

Wymiana żarówek świateł drogowych
(model z halogenami)Wymiana żarówek świateł mijania
(model z halogenami)
F Zdjąć plastikową pokrywę, pociągając za występ.
F

O
dłączyć złącze żarówki.
F

W
yciągnąć żarówkę i ją wymienić.
Przy montażu postępować w odwrotnej
kolejności. F
Z djąć plastikową pokrywę, pociągając za
występ.
F

N
ie odłączając złącza, obrócić cokół
żarówki o ćwierć obrotu w lewo, aby
uwolnić całość.
F

O
dłączyć złącze, aby uwolnić żarówkę.
Przy montażu postępować w odwrotnej
kolejności.
Wymiana żarówki
kierunkowskazu oraz świateł
dziennych / świateł pozycyjnych
W sprawie wymiany świateł diodowych (LED)
skontaktować się z ASO sieci PEUGEOT lub
z warsztatem specjalistycznym.
Informacje praktyczne

233
5008_pl_Chap10_infos-pratiques_ed01-2015
Wymiana żarówek reflektorów
przeciwmgłowych
Skontaktować się z ASO sieci PEUGEOT lub
z warsztatem specjalistycznym.
F
W
sunąć śrubokręt do środka
kierunkowskazu między oprawę i jego
podstawę.
F

P

ochylić śrubokręt, aby wypiąć i zdjąć
kierunkowskaz.
F

O

dłączyć złącze kierunkowskazu.

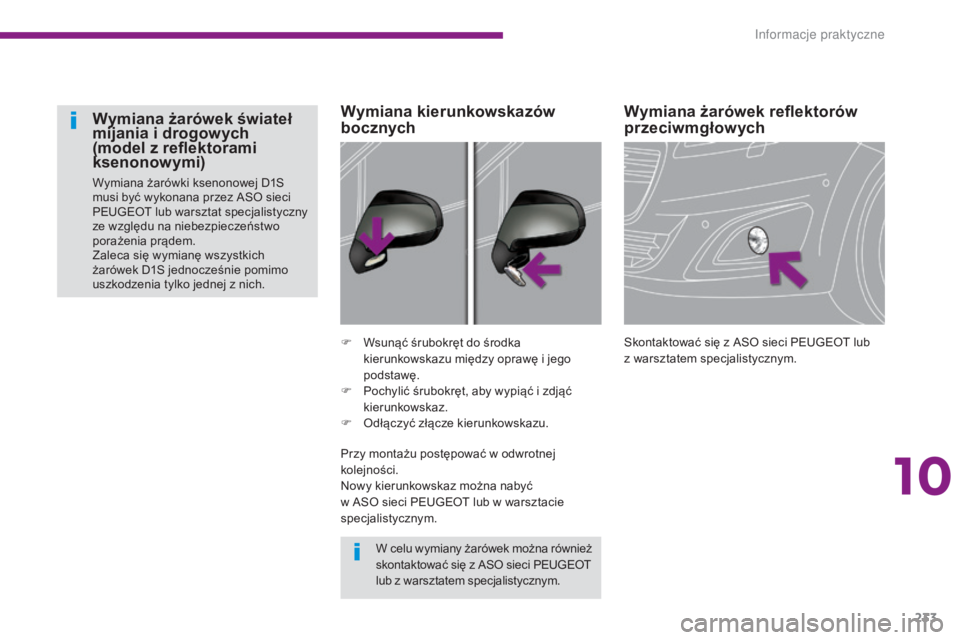

Wymiana kierunkowskazów
bocznych
Wymiana żarówek świateł
mijania i drogowych
(model z reflektorami
ksenonowymi)
Wymiana żarówki ksenonowej D1S
musi być wykonana przez ASO sieci
PEUGEOT lub warsztat specjalistyczny
ze względu na niebezpieczeństwo
porażenia prądem.
Zaleca się wymianę wszystkich
żarówek D1S jednocześnie pomimo
uszkodzenia tylko jednej z nich.
W celu wymiany żarówek można również
skontaktować się z ASO sieci PEUGEOT
lub z warsztatem specjalistycznym.
Przy montażu postępować w odwrotnej
kolejności.
Nowy kierunkowskaz można nabyć
w ASO sieci PEUGEOT lub w warsztacie
specjalistycznym.
10
Informacje praktyczne

234
5008_pl_Chap10_infos-pratiques_ed01-2015

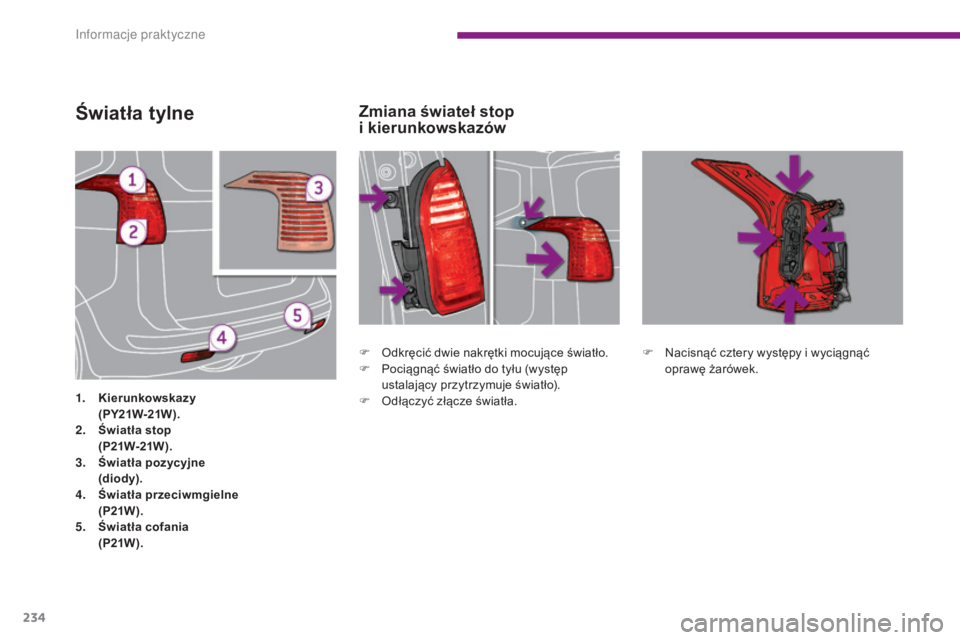

Światła tylne
1. Kierunkowskazy
( PY21W-21W ).
2.
Ś

wiatła stop


(
P21W-21W ).
3.
Ś

wiatła pozycyjne


(d
iody).
4.
Ś

wiatła przeciwmgielne


(
P21W ).
5.
Ś

wiatła cofania


(
P21W ). F

O
dkręcić dwie nakrętki mocujące światło.
F
P
ociągnąć światło do tyłu (występ
ustalający przytrzymuje światło).
F O dłączyć złącze światła.F

N
acisnąć cztery występy i wyciągnąć
oprawę żarówek.
Zmiana świateł stop
i kierunkowskazów
Informacje praktyczne

235
5008_pl_Chap10_infos-pratiques_ed01-2015

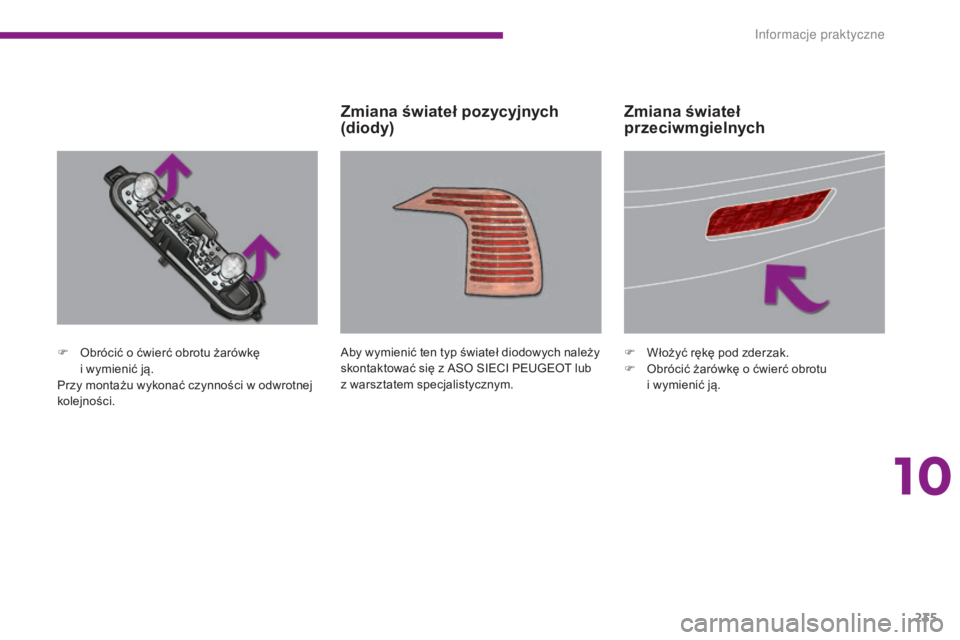

F Obrócić o ćwierć obrotu żarówkę i wymienić ją.
Przy montażu wykonać czynności w odwrotnej
kolejności. Aby wymienić ten typ świateł diodowych należy
skontaktować się z ASO SIECI PEUGEOT lub
z warsztatem specjalistycznym.
F
W łożyć rękę pod zderzak.
F O brócić żarówkę o ćwierć obrotu
i wymienić ją.
Zmiana świateł pozycyjnych
(diody) Zmiana świateł

przeciwmgielnych
10
Informacje praktyczne

236
5008_pl_Chap10_infos-pratiques_ed01-2015
F Nacisnąć parę zacisków A, następnie B i C,
aby odsłonić oprawy żarówki.
F
O
tworzyć bagażnik i wyciągnąć górną
uszczelkę klapy.
F

Z

demontować środkową nakładkę klapy.
F

O

dkręcić dwie nakrętki kluczem 10.
F

N

acisnąć gwintowany trzpień
przytrzymując światło od zewnątrz.
F

Z

amknąć klapę.
F

O

dłączyć złącze światła, a następnie
przewód spryskiwacza szyb, aby odłączyć
przezroczystą osłonę.

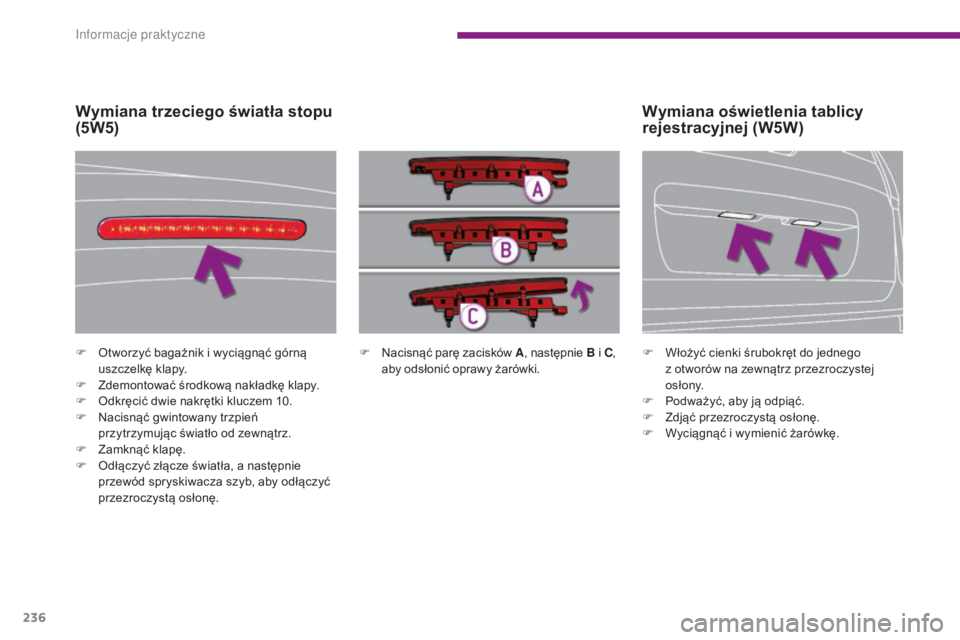

Wymiana trzeciego światła stopu
(5W5)
F Włożyć cienki śrubokręt do jednego z otworów na zewnątrz przezroczystej
osłony.
F

P
odważyć, aby ją odpiąć.
F

Z
djąć przezroczystą osłonę.
F

W
yciągnąć i wymienić żarówkę.
Wymiana oświetlenia tablicy
rejestracyjnej (W5W)
Informacje praktyczne

237
5008_pl_Chap10_infos-pratiques_ed01-2015

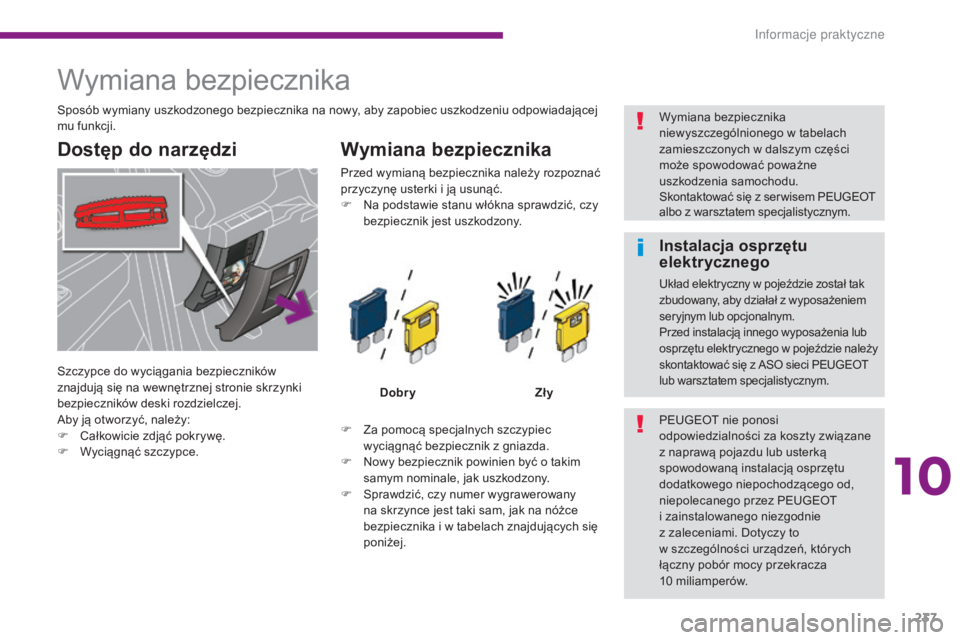

Wymiana bezpiecznika
Dostęp do narzędziWymiana bezpiecznika
F Za pomocą specjalnych szczypiec
wyciągnąć bezpiecznik z gniazda.
F

N
owy bezpiecznik powinien być o takim
samym nominale, jak uszkodzony.
F

S
prawdzić, czy numer wygrawerowany
na skrzynce jest taki sam, jak na nóżce
bezpiecznika i w tabelach znajdujących się
poniżej. Dobry
Zły
Przed wymianą bezpiecznika należy rozpoznać
przyczynę usterki i ją usunąć.
F
N
a podstawie stanu włókna sprawdzić, czy
bezpiecznik jest uszkodzony.
Sposób wymiany uszkodzonego bezpiecznika na nowy, aby zapobiec uszkodzeniu odpowiadającej
mu funkcji.
PEUGEOT nie ponosi
odpowiedzialności za koszty związane
z naprawą pojazdu lub usterką
spowodowaną instalacją osprzętu
dodatkowego niepochodzącego od,
niepolecanego przez PEUGEOT
i zainstalowanego niezgodnie
z zaleceniami. Dotyczy to
w szczególności urządzeń, których
łączny pobór mocy przekracza
10
mil
iamperów.
Instalacja osprzętu
elektrycznego
Układ elektryczny w pojeździe został tak
zbudowany, aby działał z wyposażeniem
seryjnym lub opcjonalnym.
Przed instalacją innego wyposażenia lub
osprzętu elektrycznego w pojeździe należy
skontaktować się z ASO sieci PEUGEOT
lub warsztatem specjalistycznym.
Szczypce do wyciągania bezpieczników
znajdują się na wewnętrznej stronie skrzynki
bezpieczników deski rozdzielczej.
Aby ją otworzyć, należy:
F
C
ałkowicie zdjąć pokrywę.
F

W
yciągnąć szczypce. Wymiana bezpiecznika
niewyszczególnionego w tabelach
zamieszczonych w dalszym części
może spowodować poważne
uszkodzenia samochodu.
Skontaktować się z ser wisem PEUGEOT
albo z warsztatem specjalistycznym.
10
Informacje praktyczne

238
5008_pl_Chap10_infos-pratiques_ed01-2015
Bezpieczniki w desce
rozdzielczej
Skrzynka bezpieczników znajduje się w dolnej
części deski rozdzielczej.Tabela bezpieczników
Bezpiecznik Nr Natężenie
(A) Funkcje
F1 15Wycieraczka tylnej szyby.
F2 -Wo l ny.
F3 5Kalkulator poduszek powietrznych.
F4 10Lusterko wsteczne elektrochromatyczne, klimatyzacja, moduł
przełączników i zabezpieczeń, urządzenia multimedialne z tyłu.
F5 30Sekwencyjny podnośnik szyb z przodu.
F6 30Sekwencyjne podnośniki szyb z tyłu.
F7 5
Przednie i tylne lampki sufitowe, tylna lampka do czytania, oświetlenie
osłony przeciwsłonecznej, oświetlenie schowka przedniego, oświetlenie
podłokietnika środkowego, przełącznik przekaźnika 12
V

bagażnika.
Informacje praktyczne
