2016 PEUGEOT 5008 Instrukcja obsługi (in Polish)

15
5008_pl_Chap01_controle-marche_ed01-2015

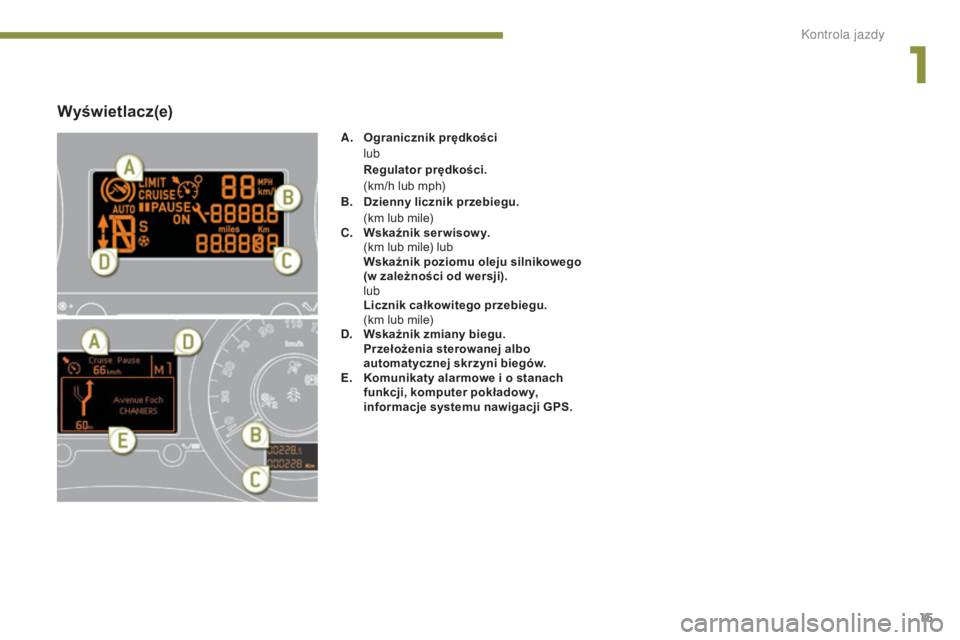

Wyświetlacz(e)
A. Ogranicznik prędkości
lub


R
egulator prędkości.
(

km/h lub mph)
B.
D

zienny licznik przebiegu.
(

km lub mile)
C.
W

skaźnik ser wisow y.
(

km lub mile) lub
W

skaźnik poziomu oleju silnikowego
(w zależności od wersji).


lub


L
icznik całkowitego przebiegu.
(

km lub mile)
D.
W

skaźnik zmiany biegu.
P

rzełożenia sterowanej albo
automatycznej skrzyni biegów.
E.
K

omunikaty alarmowe i o stanach
funkcji, komputer pokładow y,
informacje systemu nawigacji GPS.
1
Kontrola jazdy

16
5008_pl_Chap01_controle-marche_ed01-2015
Kontrolka
lewego
kierunkowskazumiga + brzęczyk. Przełącznik oświetlenia przestawiony
w dół.
Kontrolka
prawego
kierunkowskazu miga + brzęczyk. Przełącznik oświetlenia przestawiony
w górę.
Kontrolki działania
Zapalenie się jednej z następujących kontrolek potwierdza włączenie odpowiedniego systemu.
Kontrolka jest zapalonaPrzyczyna Działanie / Uwagi
Światła
pozycyjne na stałe.
Przełącznik oświetlenia w pozycji
"Światła pozycyjne".
Kontrolki
Po włączeniu zapłonu
Niektóre kontrolki alarmowe włączają się na
kilka sekund w momencie włączenia zapłonu.
Po uruchomieniu silnika kontrolki te powinny
zgasnąć.
Jeżeli palą się na stałe przed ruszeniem,
sprawdzić znaczenie danego alarmu.
Ostrzeżenia powiązane
Zapaleniu się niektórych kontrolek może
towarzyszyć sygnał dźwiękowy i komunikat na
ekranie wielofunkcyjnym.
Sygnalizatory wzrokowe informują kierowcę o włączeniu danego systemu (kontrolki działania lub
wyłączenia) lub o pojawieniu się usterki (kontrolka alarmowa).
Kontrolka może zapalić się na stałe lub
migać.
Niektóre kontrolki mogą posiadać dwa
tryby sygnalizacji. Tylko na podstawie
powiązania sygnału kontrolki ze stanem
pracy samochodu można stwierdzić,
czy jest to sytuacja normalna, czy
pojawiła się usterka.
Kontrola jazdy

17
5008_pl_Chap01_controle-marche_ed01-2015
Świece żarowe –
Dieselna stałe.
Stycznik w 2. położeniu (Zapłon). Przed rozruchem zaczekać na zgaśnięcie kontrolki.
Czas świecenia się kontrolki zależy od warunków
klimatycznych.
Światła mijania
na stałe. Przełącznik oświetlenia w pozycji
"Światła mijania".
Światła drogowe na stałe. Przełącznik oświetlenia
pociągnięty do siebie. Pociągnąć za przełącznik, aby włączyć
ponownie światła mijania.
Reflektor y
przeciwmgłowe
przednie na stałe.
Przednie reflektory przeciwmgłowe
są włączone za pomocą pierścienia
przełącznika świateł. Obrócić pierścień przełącznika świateł dwa razy do
tyłu, aby wyłączyć reflektory przeciwmgłowe.
Światła
przeciwmgłowe
tylne na stałe.
Tylne światła przeciwmgłowe są
włączone. Obrócić pierścień na przełączniku do tyłu, aby
wyłączyć światła przeciwmgłowe.
Elektryczny
hamulec
postojowy na stałe.
Elektryczny hamulec postojowy jest
włączony. Zwolnić hamulec elektryczny, aby kontrolka zgasła:
trzymając nogę na hamulcu, pociągnąć dźwignię
hamulca elektrycznego.
Przestrzegać zasad bezpieczeństwa.
Dodatkowe informacje na temat elektrycznego
hamulca postojowego znajdują się w odpowiedniej
rubryce.
Kontrolka
jest zapalonaPrzyczyna Działanie / Uwagi
1
Kontrola jazdy

18
5008_pl_Chap01_controle-marche_ed01-2015
Kontrolkajest zapalonaPrzyczyna Działanie / Uwagi
Wyłączenie
automatycznych
funkcji
elektrycznego
hamulca
postojowego na stałe.
Wyłączenie lub usterka funkcji
"automatycznego zaciskania
hamulca" (po wyłączeniu silnika)
i "automatycznego zwalniania
hamulca". Włączyć funkcję (zależnie od kraju sprzedaży) w
menu konfiguracji samochodu lub skontaktować
się z ASO sieci PEUGEOT lub z warsztatem
specjalistycznym, jeżeli włączenie / wyłączenie
automatyczne jest niemożliwe.
Dodatkowe informacje na temat elektrycznego
hamulca postojowego znajdują się w odpowiedniej
rubryce.
Stopa na
hamulcu na stałe.
Pedał hamulca nie jest wciśnięty. Nacisnąć pedał hamulca do oporu, aby:
-

u
ruchomić silnik ze sterowaną skrzynią biegów
(dźwignia w położeniu N ),
-

z
wolnić ręcznie hamulec postojowy.
miga. W przypadku sterowanej skrzyni
biegów, jeżeli samochód jest za długo
przytrzymywany na wzniesieniu
za pomocą pedału przyspieszenia,
sprzęgło się przegrzewa. Użyć pedału hamulca i/lub elektrycznego hamulca
postojowego.
Pomiar
dostępnego
miejsca na stałe.
Włączona funkcja pomiaru
dostępnego miejsca. Nacisnąć odpowiedni przycisk, aby ją wyłączyć.
miga. System wykonuje pomiar miejsca. Po wykonaniu pomiaru kontrolka znowu pali się na stałe.
Stop & Star t na stałe.
Funkcja Stop & Start przełączyła silnik w
tr yb STOP wskutek zatrzymania samochodu
(czer wone światło, znak stop, korki...).Kontrolka gaśnie i silnik rusza automatycznie w trybie
START, gdy tylko kierowca chce odjechać.
miga przez kilka
sekund, a potem
gaśnie. Tryb STOP jest chwilowo niedostępny.
lub
Tryb START włączył się
automatycznie. Więcej informacji na temat systemu Stop & Start
zawiera odpowiednia rubryka.
Kontrola jazdy

19
5008_pl_Chap01_controle-marche_ed01-2015
Kontrolki wyłączenia
Zapalenie się jednej z następujących kontrolek potwierdza ręczne wyłączenie danego systemu.
Może temu towarzyszyć sygnał dźwiękowy i komunikat na ekranie wielofunkcyjnym.Kontrolka jest zapalonaPrzyczyna Działanie / Uwagi
System poduszki
powietrznej
pasażera na stałe.
Przełącznik w schowku znajduje się
w położeniu "OFF".
Czołowa poduszka powietrzna
pasażera jest wyłączona.
Można zainstalować fotelik dziecięcy
"tyłem do kierunku jazdy", z
wyjątkiem przypadku wadliwego
działania poduszki powietrznej
(świeci kontrolka ostrzegawcza
poduszek powietrznych). Aby włączyć czołową poduszkę powietrzną pasażera,
należy ustawić przełącznik w położeniu "ON"
.
W tym wypadku nie należy montować fotelika
dziecięcego "tyłem do kierunku jazdy".
Kontrolki alarmowe
Zapalenie się jednej z poniższych kontrolek przy włączonym silniku lub podczas jazdy sygnalizuje usterkę wymagającą inter wencji kierowcy.
Każda usterka powodująca zapalenie się kontrolki alarmowej wymaga przeprowadzenia dodatkowej diagnostyki poprzez zapoznanie się z
komunikatem wyświetlanym na ekranie wielofunkcyjnym.
W razie wątpliwości skontaktować się z ASO sieci PEUGEOT lub z warsztatem specjalistycznym.
Kontrolka jest zapalonaPrzyczyna Działanie / Uwagi
STOP na stałe, sama albo
powiązana z inną
kontrolką alarmową,
sygnałem dźwiękowym
i komunikatem na
ekranie. Zapalenie kontrolki wiąże się
z poważną usterką układu
hamulcowego, układu kierowniczego
ze wspomaganiem, układu
smarowania silnika lub układu
chłodzenia. Należy koniecznie zatrzymać pojazd, zachowując
wszelkie środki bezpieczeństwa, gdyż silnik może się
wyłączyć podczas jazdy.
Zatrzymać się, wyłączyć zapłon i skontaktować
się z ASO sieci PEUGEOT lub z warsztatem
specjalistycznym.
1
Kontrola jazdy

20
5008_pl_Chap01_controle-marche_ed01-2015
Serviceświeci czasowo. Pojawienie się mniejszych usterek
niepowiązanych z żadną kontrolką. Zidentyfikować usterkę, sprawdzając komunikat
wyświetlony na ekranie, np.:
-

o
twarcie drzwi, bagażnika lub pokrywy silnika,
-

m
inimalny poziom oleju silnikowego,
-

m
inimalny poziom płynu spryskiwacza szyb,
-

w
yczerpanie baterii pilota zdalnego sterowania,
-

z
atkanie filtra cząstek stałych (Diesel),
G

dy tylko warunki drogowe na to pozwalają,
należy zregenerować filtr cząstek stałych, jadąc z
prędkością co najmniej 60
km/h aż do zgaśnięcia
kontrolki serwisowej.
-

u
sterka systemu wykrywania niskiego ciśnienia w
ogumieniu,
-

...
W r

azie innych usterek skontaktować się z ASO sieci
PEUGEOT lub z warsztatem specjalistycznym.
na stałe. Pojawienie się poważnych usterek
niepowiązanych z żadną kontrolką. Zidentyfikować usterkę, sprawdzając komunikat
wyświetlony na ekranie i jak najszybciej skontaktować
się z ASO sieci PEUGEOT lub z warsztatem
specjalistycznym.
na stałe, w połączeniu z
wyświetleniem migającego
a potem na stałe klucza
symbolizującego przegląd.Termin przeglądu został
przekroczony.Dotyczy tylko wersji Diesel Blue HDi.
Przegląd Państwa samochodu należy wykonać
możliwie jak najszybciej.
Kontrolka
jest zapalonaPrzyczyna Działanie / Uwagi
Kontrola jazdy

21
5008_pl_Chap01_controle-marche_ed01-2015
Elektryczny
hamulec
postojowymiga.
Hamulec elektryczny nie zaciska się
automatycznie.
Usterka systemu włączania /
wyłączania.Należy zatrzymać pojazd, zachowując wszelkie środki
bezpieczeństwa.
Zatrzymać samochód na poziomej powierzchni, włączyć bieg
(w przypadku automatycznej skrzyni biegów ustawić dźwignię
w położeniu P), wyłączyć zapłon i skontaktować się z ASO
sieci PEUGEOT lub z warsztatem specjalistycznym.
Usterka
elektrycznego
hamulca
postojowego na stałe.
Usterka elektrycznego hamulca
postojowego. Jak najszybciej skontaktować się z ASO sieci
PEUGEOT lub z warsztatem specjalistycznym.
Dodatkowe informacje na temat elektrycznego
hamulca postojowego znajdują się w odpowiedniej
rubryce.
Kontrolka
jest zapalonaPrzyczyna Działanie / Uwagi
Układ
hamulcowy na stałe, powiązana z
kontrolką STOP. Duży spadek poziomu płynu w
układzie hamulcowym. Należy koniecznie zatrzymać się z zachowaniem wszelkich
środków bezpieczeństwa.
Uzupełnić poziom płynem hamulcowym zalecanym przez
P E U G E O T.
Jeżeli problem nadal występuje, sprawdzić układ w ASO
sieci PEUGEOT lub w warsztacie specjalistycznym.
+ na stałe, powiązana
z kontrolką usterki
elektrycznego hamulca
postojowego, jeżeli jest
on zwolniony.Usterka układu hamulcowego.
Należy koniecznie zatrzymać się z zachowaniem wszelkich
środków bezpieczeństwa.
Zatrzymać się, wyłączyć zapłon i skontaktować się z ASO
sieci PEUGEOT lub z warsztatem specjalistycznym.
+ na stałe, powiązana
z kontrolkami STOP
i ABS.Usterka elektronicznego rozdzielacza
siły hamowania (REF).
Należy koniecznie zatrzymać się z zachowaniem wszelkich
środków bezpieczeństwa.
Sprawdzić działanie w ASO sieci PEUGEOT lub w
warsztacie specjalistycznym.
System
zapobiegający
zablokowaniu
kół (ABS) na stałe.
Usterka systemu zapobiegającego
zablokowaniu kół. Pojazd zachowuje hamowanie klasyczne.
Kontynuować ostrożnie jazdę z umiarkowaną
prędkością i jak najszybciej skontaktować się z ASO
sieci PEUGEOT lub z warsztatem specjalistycznym.
1
Kontrola jazdy

22
5008_pl_Chap01_controle-marche_ed01-2015
Kontrolkajest zapalonaPrzyczyna Działanie / Uwagi
System
autodiagnostyki
silnika miga.
Usterka systemu kontroli silnika. Ryzyko zniszczenia katalizatora.
Sprawdzić w ASO sieci PEUGEOT lub w warsztacie
specjalistycznym.
na stałe. Usterka układu czystości spalin. Kontrolka powinna zgasnąć po uruchomieniu silnika.
Jeżeli nie zgaśnie, jak najszybciej skontaktować się z
ASO sieci PEUGEOT lub z warsztatem specjalistycznym.
Minimalny
poziom paliwa na stałe, wskazówka
w czer wonej strefie. Gdy kontrolka zapali się po raz
pier wszy, w zbiorniku paliwa znajduje
się około 6
litrów paliwa.
Od tego momentu jedziesz na
rezer wie paliwa. Należy bezwzględnie uzupełnić poziom paliwa, aby
uniknąć unieruchomienia silnika.
Kontrolka ta zapala się przy każdym włączeniu
stacyjki, dopóki nie zostanie zatankowana
wystarczająca ilość paliwa.
Pojemność zbiornika: około 60
litrów.
Nigdy nie doprowadzać do unieruchomienia silnika
z powodu braku paliwa, może to spowodować
uszkodzenie układu oczyszczania spalin i wtryskowego.
Temperatura
maksymalna
płynu
chłodzącego na stałe, wskazówka w
czer wonej strefie.
Zbyt wysoka temperatura
w układzie chłodzenia. Należy koniecznie zatrzymać pojazd, zachowując
wszelkie środki bezpieczeństwa.
Przed dolaniem płynu, jeśli to konieczne, należy
poczekać na ostygnięcie silnika.
Jeżeli problem nie zniknie, skontaktować się z ASO
sieci PEUGEOT lub z warsztatem specjalistycznym.
Dynamiczna
kontrola
stabilności

(CDS/ASR) miga.
Uruchomienie regulacji CDS/ASR. System optymalizuje działanie układu napędowego i
poprawia stabilność kierunkową pojazdu w przypadku
utraty przyczepności lub toru jazdy.
na stałe. Usterka systemu CDS/ASR. Sprawdzić w ASO sieci PEUGEOT lub w warsztacie
specjalistycznym.
Kontrola jazdy
