2016 PEUGEOT 5008 Instrukcja obsługi (in Polish)

199
5008_pl_Chap09_verifications_ed01-2015
Kontrola stanu płynów
Poziom oleju w silniku
Do kontroli poziomu oleju silnikowego
służy wskaźnik poziomu oleju na zestawie
wskaźników, działający po włączeniu
zapłonu w przypadku samochodów ze
wskaźnikiem elektronicznym, lub ręczny
wskaźnik poziomu (bagnet).
Sprawdzać stan płynów zgodnie z planem obsługowym producenta. Jeżeli to konieczne, uzupełniać poziom, o ile nie ma przeciwwskazań.W przypadku znacznego spadku poziomu płynu należy skontaktować się z ASO sieci PEUGEOT lub z warsztatem specjalistycznym w celu kontroli danego układu.
Uzupełnianie oleju silnikowego między
przeglądami (lub wymianami) jest rzeczą
normalną. PEUGEOT zaleca kontrolowanie
i uzupełnienie oleju co 5000 km.
W trakcie czynności wykonywanych pod pokrywą silnika należy uważać, ponieważ niektóre elementy są wyjątkowo gorące (niebezpieczeństwo
poparzeń), a motowentylator może się załączyć w każdej chwili (nawet przy wyłączonym zapłonie).
W przypadku stwierdzenia poziomu powyżej
znacznika A lub poniżej znacznika B nie
uruchamiać silnika .
-

J
eżeli poziom MAXI jest przekroczony
(ryzyko uszkodzenia silnika), należy
skontaktować się z ASO sieci PEUGEOT
lub z warsztatem specjalistycznym.
-

J
eżeli poziom MINI nie jest osiągnięty,
należy koniecznie dolać oleju silnikowego. A = MA XI
W celu zapewnienia wiarygodnego odczytu
samochód musi być zaparkowany na poziomej
powierzchni, a silnik musi być wyłączony od
przynajmniej 30
m
inut.
Kontrola za pomocą ręcznego
wskaźnika poziomu
B = MINI
F

Z

lokalizować ręczny wskaźnik poziomu
w komorze silnika samochodu.
Dodatkowe informacje dotyczące silnika
benzynowego lub Diesla znajdują się
w odpowiedniej rubryce.
F

C

hwycić wskaźnik poziomu za kolorową
końcówkę i całkowicie go wyjąć.
F
W
ytrzeć wskaźnik poziomu za pomocą
czystej niestrzępiącej się ściereczki.
F

W

sunąć wskaźnik poziomu na swoje
miejsce aż do oporu, następnie ponownie
go wyjąć i sprawdzić poziom wzrokowo:
prawidłowy poziom musi znajdować się
między znacznikami A i B.
9
Kontrole

200
5008_pl_Chap09_verifications_ed01-2015

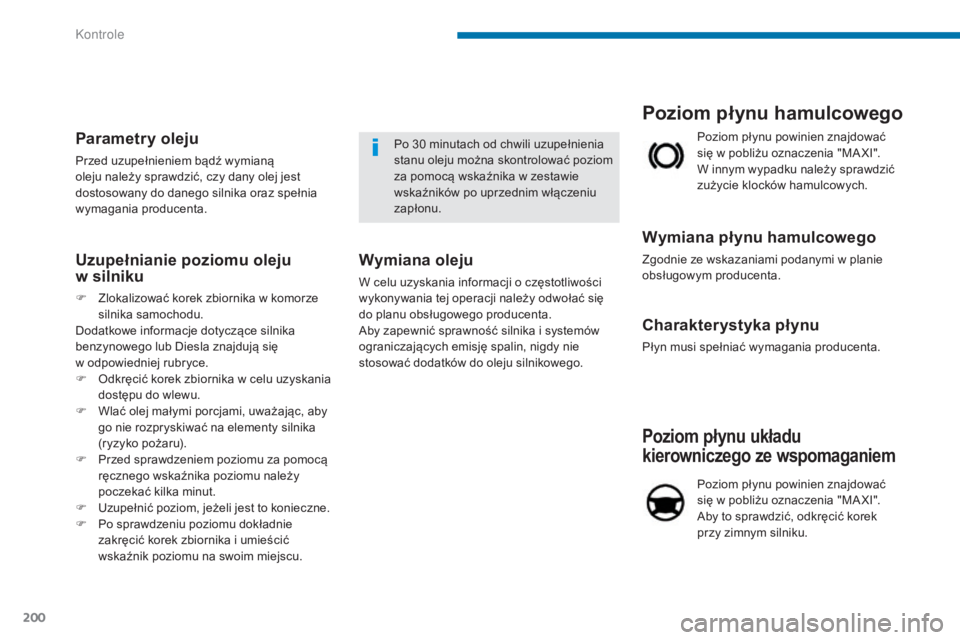

Poziom płynu układu
kierowniczego ze wspomaganiem
Poziom płynu powinien znajdować
się w pobliżu oznaczenia "MA XI".
Aby to sprawdzić, odkręcić korek
przy zimnym silniku.
Charakterystyka płynu
Płyn musi spełniać wymagania producenta.
Wymiana płynu hamulcowego
Zgodnie ze wskazaniami podanymi w planie
obsługowym producenta.
Poziom płynu hamulcowego
Poziom płynu powinien znajdować
się w pobliżu oznaczenia "MA XI".
W innym wypadku należy sprawdzić
zużycie klocków hamulcowych.
Po 30

minutach od chwili uzupełnienia
stanu oleju można skontrolować poziom
za pomocą wskaźnika w zestawie
wskaźników po uprzednim włączeniu
zapłonu.Parametry oleju
Przed uzupełnieniem bądź wymianą
oleju należy sprawdzić, czy dany olej jest
dostosowany do danego silnika oraz spełnia
wymagania producenta.
Uzupełnianie poziomu oleju
w silniku
F Zlokalizować korek zbiornika w komorze silnika samochodu.
Dodatkowe informacje dotyczące silnika
benzynowego lub Diesla znajdują się
w odpowiedniej rubryce.
F

O
dkręcić korek zbiornika w celu uzyskania
dostępu do wlewu.
F

W
lać olej małymi porcjami, uważając, aby
go nie rozpryskiwać na elementy silnika
(ryzyko pożaru).
F

P
rzed sprawdzeniem poziomu za pomocą
ręcznego wskaźnika poziomu należy
poczekać kilka minut.
F

U
zupełnić poziom, jeżeli jest to konieczne.
F

P
o sprawdzeniu poziomu dokładnie
zakręcić korek zbiornika i umieścić
wskaźnik poziomu na swoim miejscu.
Wymiana oleju
W celu uzyskania informacji o częstotliwości
wykonywania tej operacji należy odwołać się
do planu obsługowego producenta.
Aby zapewnić sprawność silnika i systemów
ograniczających emisję spalin, nigdy nie
stosować dodatków do oleju silnikowego.
Kontrole

201
5008_pl_Chap09_verifications_ed01-2015

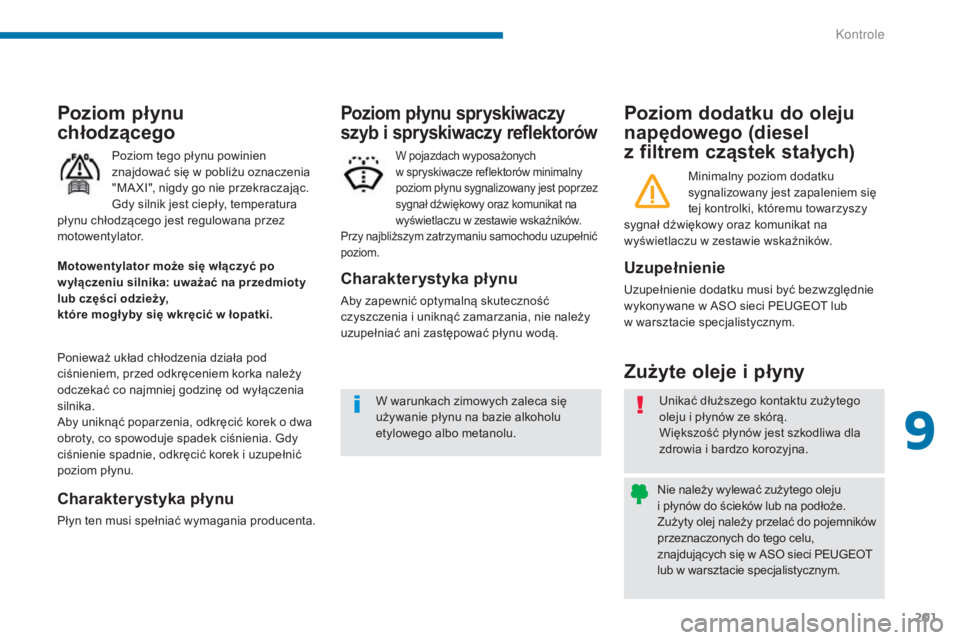

Poziom dodatku do oleju
napędowego (diesel
z filtrem cząstek stałych)
Zużyte oleje i płyny
Uzupełnienie
Uzupełnienie dodatku musi być bezwzględnie
wykonywane w ASO sieci PEUGEOT lub
w warsztacie specjalistycznym. Minimalny poziom dodatku
sygnalizowany jest zapaleniem się
tej kontrolki, któremu towarzyszy
sygnał dźwiękowy oraz komunikat na
wyświetlaczu w zestawie wskaźników.Charakterystyka płynu
Aby zapewnić optymalną skuteczność
czyszczenia i uniknąć zamarzania, nie należy
uzupełniać ani zastępować płynu wodą.
W pojazdach wyposażonych
w spryskiwacze reflektorów minimalny
poziom płynu sygnalizowany jest poprzez
sygnał dźwiękowy oraz komunikat na
wyświetlaczu w zestawie wskaźników.
Przy najbliższym zatrzymaniu samochodu uzupełnić
poziom.
Poziom płynu spryskiwaczy
szyb i spryskiwaczy reflektorów
Unikać dłuższego kontaktu zużytego
oleju i płynów ze skórą.
Większość płynów jest szkodliwa dla
zdrowia i bardzo korozyjna.
Nie należy wylewać zużytego oleju
i płynów do ścieków lub na podłoże.
Zużyty olej należy przelać do pojemników
przeznaczonych do tego celu,
znajdujących się w ASO sieci PEUGEOT
lub w warsztacie specjalistycznym.
Motowentylator może się włączyć po
w yłączeniu silnika: uważać na przedmioty
lub części odzieży,
które mogł yby się wkręcić w łopatki.
Charakterystyka płynu
Płyn ten musi spełniać wymagania producenta.
Poziom płynu

chłodzącego
Poziom tego płynu powinien
znajdować się w pobliżu oznaczenia
"MA XI", nigdy go nie przekraczając.
Gdy silnik jest ciepły, temperatura
płynu chłodzącego jest regulowana przez
motowentylator.
Ponieważ układ chłodzenia działa pod
ciśnieniem, przed odkręceniem korka należy
odczekać co najmniej godzinę od wyłączenia
silnika.
Aby uniknąć poparzenia, odkręcić korek o dwa
obroty, co spowoduje spadek ciśnienia. Gdy
ciśnienie spadnie, odkręcić korek i uzupełnić
poziom płynu. W warunkach zimowych zaleca się
używanie płynu na bazie alkoholu
etylowego albo metanolu.
9
Kontrole

202
5008_pl_Chap09_verifications_ed01-2015
Filtr cząstek stałych (diesel)
Kontrole
Jeżeli nie ma innych zaleceń, należy
kontrolować elementy zgodnie z planem
obsługowym producenta i w zależności od
silnika pojazdu.
Kontrolę można wykonać w ASO sieci
PEUGEOT lub w warsztacie specjalistycznym.
Akumulator 12 VAkumulator jest bezobsługowy.
Mimo wszystko należy sprawdzać
czystość i dokręcenie klem, zwłaszcza
w okresie letnim i zimowym.
Przed przystąpieniem do prac związanych
z akumulatorem należy zapoznać się z rubryką
"Akumulator 12
V ", aby uzyskać informacje dotyczące
odłączania i ponownego podłączania akumulatora.
Filtr powietrza i filtr kabiny
Terminy wymiany tych elementów
znajdują się w planie obsługowym
producenta.
W zależności od warunków
zewnętrznych (zapylenie atmosfery...) oraz
eksploatacji samochodu ( jazda miejska...) filtr y
należy w ymieniać dwa razy częściej .
Zanieczyszczony filtr kabiny może zmniejszyć
wydajność klimatyzacji oraz stać się źródłem
nieprzyjemnych zapachów.
Filtr oleju
Wymieniać filtr oleju przy każdej
wymianie oleju silnika.
Terminy wymiany tego elementu
znajdują się w planie obsługowym
producenta. W nowym samochodzie pier wszym
operacjom regeneracji filtra cząstek
stałych może towarzyszyć zapach
"spalenizny", co jest zjawiskiem
całkowicie normalnym.
Po dłuższej jeździe z małą prędkością
lub na niskich obrotach można
zauważyć wydobywanie się pary
wodnej z układu wydechowego podczas
przyspieszania. Nie ma to żadnego
wpływu na zachowanie samochodu ani
na środowisko naturalne.
Obecność tej etykiety, zwłaszcza
w połączeniu z funkcją Stop &
Start, wskazuje na zastosowanie
akumulatora ołowiowego 12

V o
specjalnej technologii i parametrach,
wymagającego, w przypadku wymiany
albo odłączenia, inter wencji wyłącznie
ze strony ASO sieci PEUGEOT lub
warsztatu specjalistycznego. Początek nasycenia filtra cząstek
stałych jest sygnalizowany
zapaleniem się na chwilę tej kontrolki
i pojawieniem się komunikatu na ekranie
wielofunkcyjnym.
Gdy tylko warunki na drodze na to pozwolą,
wykonać regenerację filtra, jadąc z prędkością
co najmniej 60 km/h do momentu zgaśnięcia
kontrolki.
Jeżeli kontrolka pozostaje zapalona, to znaczy,
że brakuje dodatku.
Więcej informacji na temat kontroli poziomów
płynów zawiera odpowiednia rubryka.
Kontrole

203
5008_pl_Chap09_verifications_ed01-2015

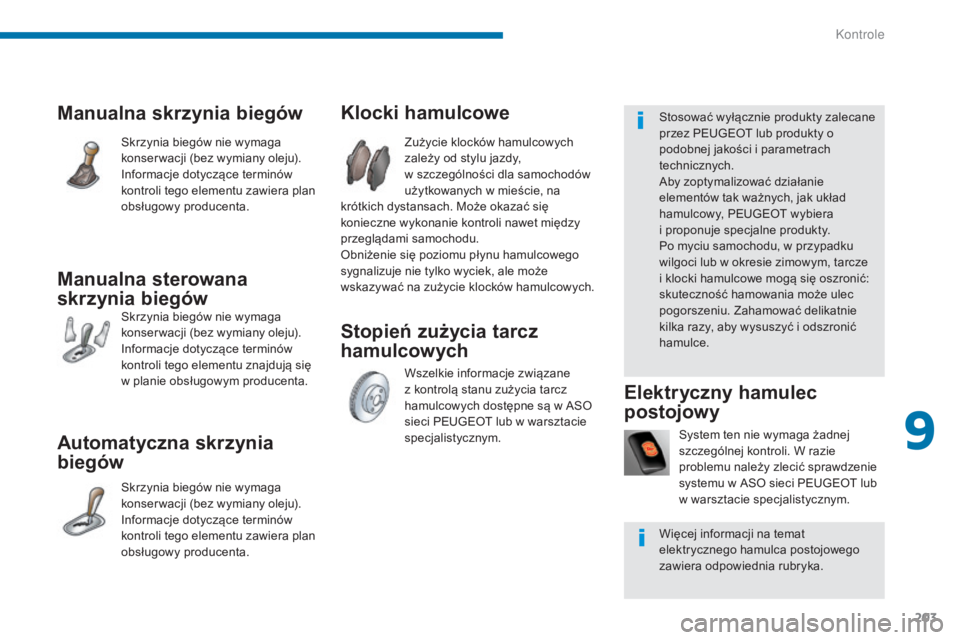

Stopień zużycia tarcz
hamulcowych Klocki hamulcowe
Zużycie klocków hamulcowych
zależy od stylu jazdy,
w szczególności dla samochodów
użytkowanych w mieście, na
krótkich dystansach. Może okazać się
konieczne wykonanie kontroli nawet między
przeglądami samochodu.
Obniżenie się poziomu płynu hamulcowego
sygnalizuje nie tylko wyciek, ale może
wskazywać na zużycie klocków hamulcowych.
Wszelkie informacje związane
z kontrolą stanu zużycia tarcz
hamulcowych dostępne są w ASO
sieci PEUGEOT lub w warsztacie
specjalistycznym.
Manualna skrzynia biegów
Skrzynia biegów nie wymaga
konser wacji (bez wymiany oleju).
Informacje dotyczące terminów
kontroli tego elementu zawiera plan
obsługowy producenta.
Manualna sterowana
skrzynia biegów
Skrzynia biegów nie wymaga
konser wacji (bez wymiany oleju).
Informacje dotyczące terminów
kontroli tego elementu znajdują się
w planie obsługowym producenta.
Automatyczna skrzynia
biegów
Skrzynia biegów nie wymaga
konser wacji (bez wymiany oleju).
Informacje dotyczące terminów
kontroli tego elementu zawiera plan
obsługowy producenta. System ten nie wymaga żadnej
szczególnej kontroli. W razie
problemu należy zlecić sprawdzenie
systemu w ASO sieci PEUGEOT lub
w warsztacie specjalistycznym.
Elektryczny hamulec
postojowy
Stosować wyłącznie produkty zalecane
przez PEUGEOT lub produkty o
podobnej jakości i parametrach
technicznych.
Aby zoptymalizować działanie
elementów tak ważnych, jak układ
hamulcowy, PEUGEOT wybiera
i proponuje specjalne produkty.
Po myciu samochodu, w przypadku
wilgoci lub w okresie zimowym, tarcze
i klocki hamulcowe mogą się oszronić:
skuteczność hamowania może ulec
pogorszeniu. Zahamować delikatnie
kilka razy, aby wysuszyć i odszronić
hamulce.
Więcej informacji na temat
elektrycznego hamulca postojowego
zawiera odpowiednia rubryka.
9
Kontrole

204
5008_pl_Chap09_verifications_ed01-2015

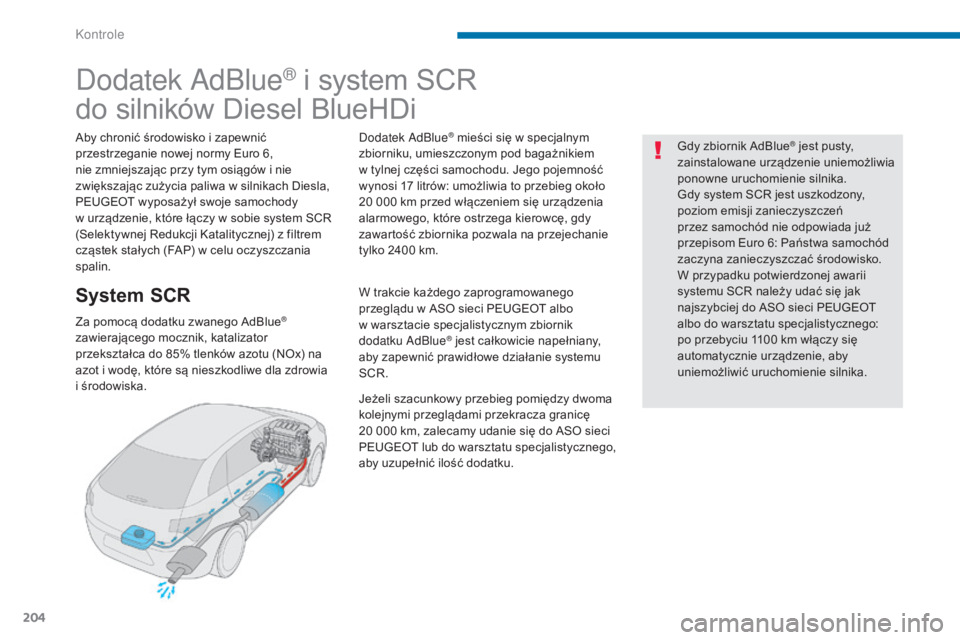

Dodatek AdBlue® i system SCR
do silników Diesel BlueHDi
Aby chronić środowisko i zapewnić
przestrzeganie nowej normy Euro 6,
nie zmniejszając przy tym osiągów i nie
zwiększając zużycia paliwa w silnikach Diesla,
PEUGEOT wyposażył swoje samochody
w urządzenie, które łączy w sobie system SCR
(Selektywnej Redukcji Katalitycznej) z filtrem
cząstek stałych (FAP) w celu oczyszczania
spalin.
System SCR
Za pomocą dodatku zwanego AdBlue®
zawierającego mocznik, katalizator
przekształca do 85% tlenków azotu (NOx) na
azot i wodę, które są nieszkodliwe dla zdrowia
i środowiska. Dodatek AdBlue
® mieści się w specjalnym
zbiorniku, umieszczonym pod bagażnikiem
w tylnej części samochodu. Jego pojemność
wynosi 17

litrów: umożliwia to przebieg około
20

000

km przed włączeniem się urządzenia
alarmowego, które ostrzega kierowcę, gdy
zawartość zbiornika pozwala na przejechanie
tylko 2400

km.
W trakcie każdego zaprogramowanego
przeglądu w ASO sieci PEUGEOT albo
w warsztacie specjalistycznym zbiornik
dodatku AdBlue
® jest całkowicie napełniany,
aby zapewnić prawidłowe działanie systemu
SCR.
Jeżeli szacunkowy przebieg pomiędzy dwoma
kolejnymi przeglądami przekracza granicę
20

000

km, zalecamy udanie się do ASO sieci
PEUGEOT lub do warsztatu specjalistycznego,
aby uzupełnić ilość dodatku. Gdy zbiornik AdBlue
® jest pusty,
zainstalowane urządzenie uniemożliwia
ponowne uruchomienie silnika.
Gdy system SCR jest uszkodzony,
poziom emisji zanieczyszczeń
przez samochód nie odpowiada już
przepisom Euro 6: Państwa samochód
zaczyna zanieczyszczać środowisko.
W przypadku potwierdzonej awarii
systemu SCR należy udać się jak
najszybciej do ASO sieci PEUGEOT
albo do warsztatu specjalistycznego:
po przebyciu 1100

km włączy się
automatycznie urządzenie, aby
uniemożliwić uruchomienie silnika.
Kontrole

205
5008_pl_Chap09_verifications_ed01-2015

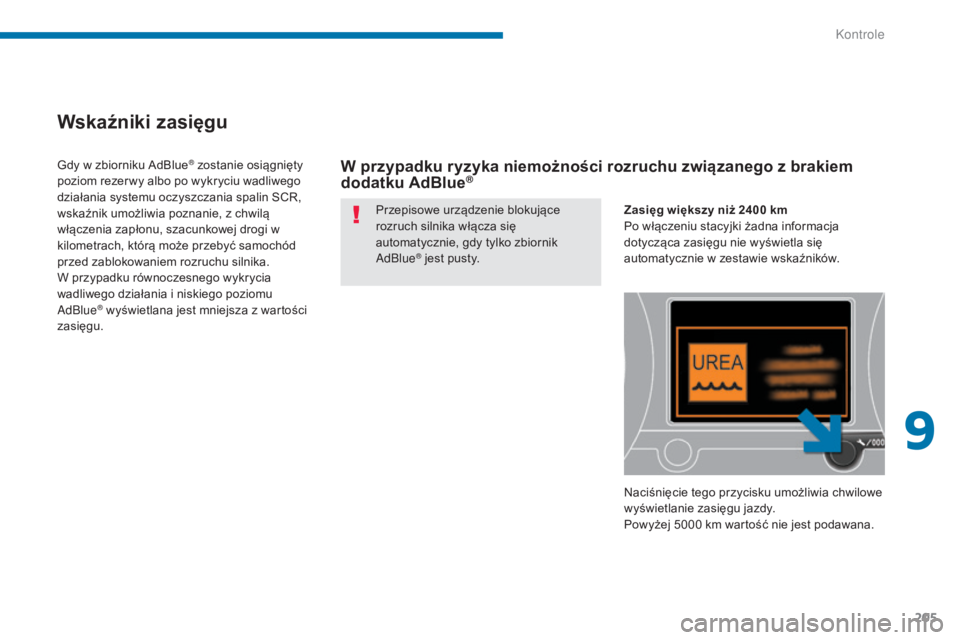

Wskaźniki zasięgu
Przepisowe urządzenie blokujące
rozruch silnika włącza się
automatycznie, gdy tylko zbiornik
AdBlue
® jest pusty.
Gdy w zbiorniku AdBlue
® zostanie osiągnięty
poziom rezer wy albo po wykryciu wadliwego
działania systemu oczyszczania spalin SCR,
wskaźnik umożliwia poznanie, z chwilą
włączenia zapłonu, szacunkowej drogi w
kilometrach, którą może przebyć samochód
przed zablokowaniem rozruchu silnika.
W przypadku równoczesnego wykrycia
wadliwego działania i niskiego poziomu
AdBlue
® wyświetlana jest mniejsza z wartości
zasięgu. Zasięg większy
niż 2400 km
Po włączeniu stacyjki żadna informacja
dotycząca zasięgu nie wyświetla się
automatycznie w zestawie wskaźników.
Naciśnięcie tego przycisku umożliwia chwilowe
wyświetlanie zasięgu jazdy.
Powyżej 5000
km wartość nie jest podawana.
W przypadku ryzyka niemożności rozruchu związanego z brakiem
dodatku AdBlue®
9
Kontrole

206
5008_pl_Chap09_verifications_ed01-2015

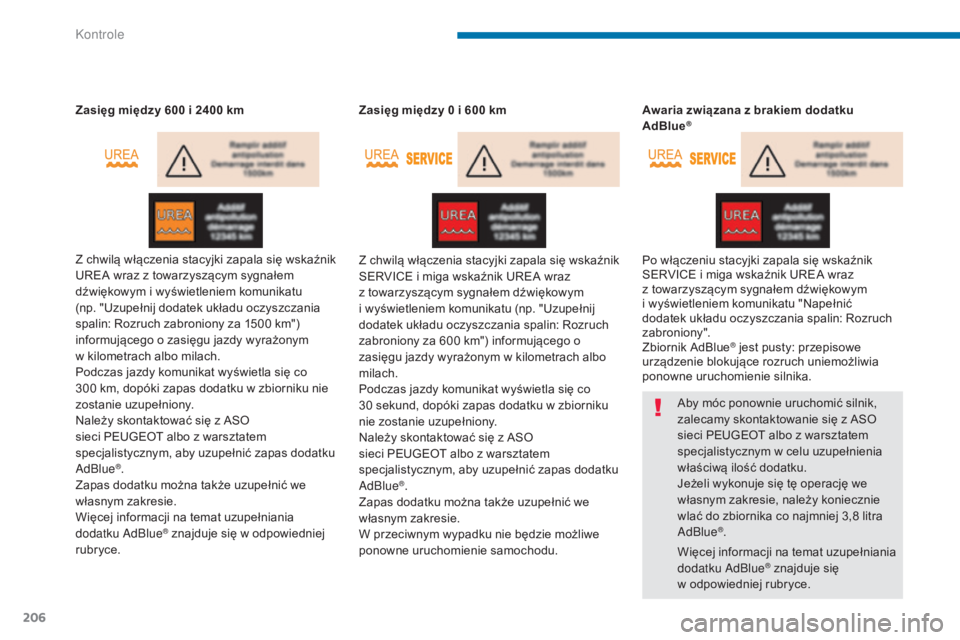

Zasięg między 600 i 2400 km
Z c hwilą włączenia stacyjki zapala się wskaźnik
UREA wraz z towarzyszącym sygnałem
dźwiękowym i wyświetleniem komunikatu
(np. "Uzupełnij dodatek układu oczyszczania
spalin: Rozruch zabroniony za 1500
km")
informującego o zasięgu jazdy wyrażonym
w kilometrach albo milach.
Podczas jazdy komunikat wyświetla się co
300
km, dopóki zapas dodatku w zbiorniku nie
zostanie uzupełniony.
Należy skontaktować się z ASO
sieci PEUGEOT albo z warsztatem
specjalistycznym, aby uzupełnić zapas dodatku
AdBlue
®.
Zapas dodatku można także uzupełnić we
własnym zakresie.
Więcej informacji na temat uzupełniania
dodatku AdBlue
® znajduje się w odpowiedniej
rubryce. Zasięg między 0
i 600 km
Z chwilą włączenia stacyjki zapala się wskaźnik
SERVICE i miga wskaźnik UREA wraz
z towarzyszącym sygnałem dźwiękowym
i wyświetleniem komunikatu (np. "Uzupełnij
dodatek układu oczyszczania spalin: Rozruch
zabroniony za 600 km") informującego o
zasięgu jazdy wyrażonym w kilometrach albo
milach.
Podczas jazdy komunikat wyświetla się co
30 sekund, dopóki zapas dodatku w zbiorniku
nie zostanie uzupełniony.
Należy skontaktować się z ASO
sieci PEUGEOT albo z warsztatem
specjalistycznym, aby uzupełnić zapas dodatku
AdBlue
®.
Zapas dodatku można także uzupełnić we
własnym zakresie.
W przeciwnym wypadku nie będzie możliwe
ponowne uruchomienie samochodu. Awaria związana z brakiem dodatku
AdBlue
®
Po włączeniu stacyjki zapala się wskaźnik
SERVICE i miga wskaźnik UREA wraz
z towarzyszącym sygnałem dźwiękowym
i wyświetleniem komunikatu "Napełnić
dodatek układu oczyszczania spalin: Rozruch
zabroniony".
Zbiornik AdBlue
® jest pusty: przepisowe
urządzenie blokujące rozruch uniemożliwia
ponowne uruchomienie silnika.
Aby móc ponownie uruchomić silnik,
zalecamy skontaktowanie się z ASO
sieci PEUGEOT albo z warsztatem
specjalistycznym w celu uzupełnienia
właściwą ilość dodatku.
Jeżeli wykonuje się tę operację we
własnym zakresie, należy koniecznie
wlać do zbiornika co najmniej 3,8
litra
AdBlue
®.
Więcej informacji na temat uzupełniania
dodatku AdBlue
® znajduje się
w odpowiedniej rubryce.
Kontrole
