2016 OPEL KARL Посібник з експлуатації (in Ukrainian)

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/8/15
208Догляд за автомобілем

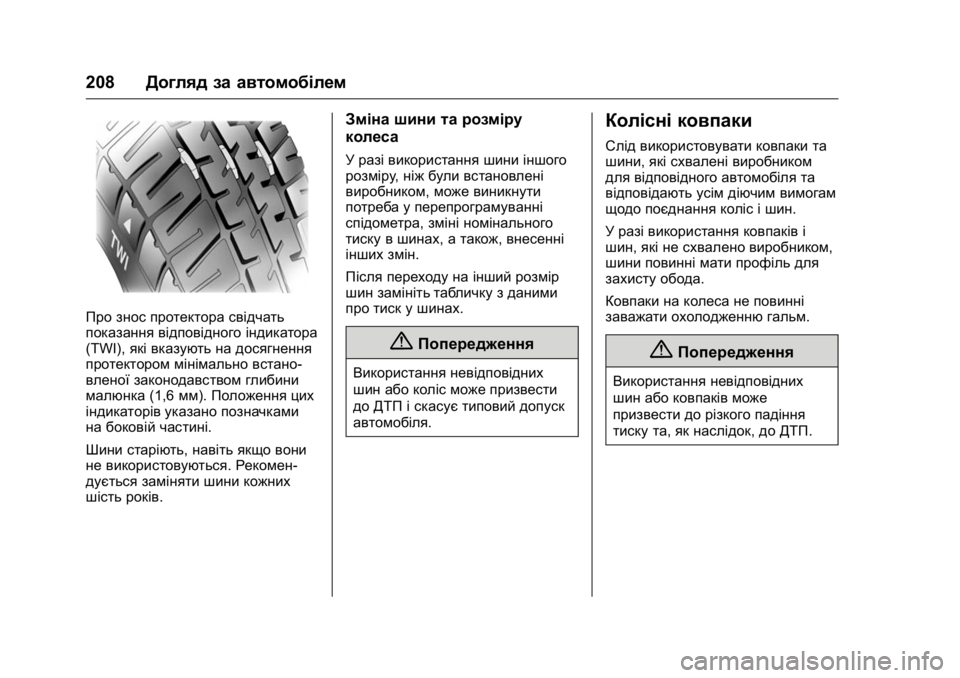

Про знос протектора свідчать
показання відповідного індикатора
(TWI),які вказують на досягнення
протектором мінімально встано-
вленої законодавством глибини
малюнка (1,6мм). Положення цих
індикаторів указано позначками
на боковій частині.
Шини старіють, навіть якщо вони
не використовуються. Рекомен-
дується заміняти шини кожних
шість років.
Зміна шини та розміру
колеса
У разі використання шини іншого
розміру ,ніж були встановлені
виробником, може виникнути
потреба у перепрограмуванні
спідометра, зміні номінального
тиску в шинах, а також,внесенні
інших змін.
Після переходу на інший розмір
шин замініть табличку з даними
про тиск у шинах.
{Попередження
Використання невідповідних
шин або коліс може призвести
до ДТП і скасує типовий допуск
автомобіля.
Колісні ковпаки
Слід використовувати ковпаки та
шини, які схвалені виробником
для відповідного автомобіля та
відповідають усім діючим вимогам
щодо поєднання коліс і шин.
У разі використання ковпаків і
шин, які не схвалено виробником,
шини повинні мати профіль для
захисту обода.
Ковпаки на колеса не повинні
заважати охолодженню гальм.
{Попередження
Використання невідповідних
шин або ковпаків може
призвести до різкого падіння
тиску та, як наслідок, до ДТП.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/8/15
Догляд за автомобілем209

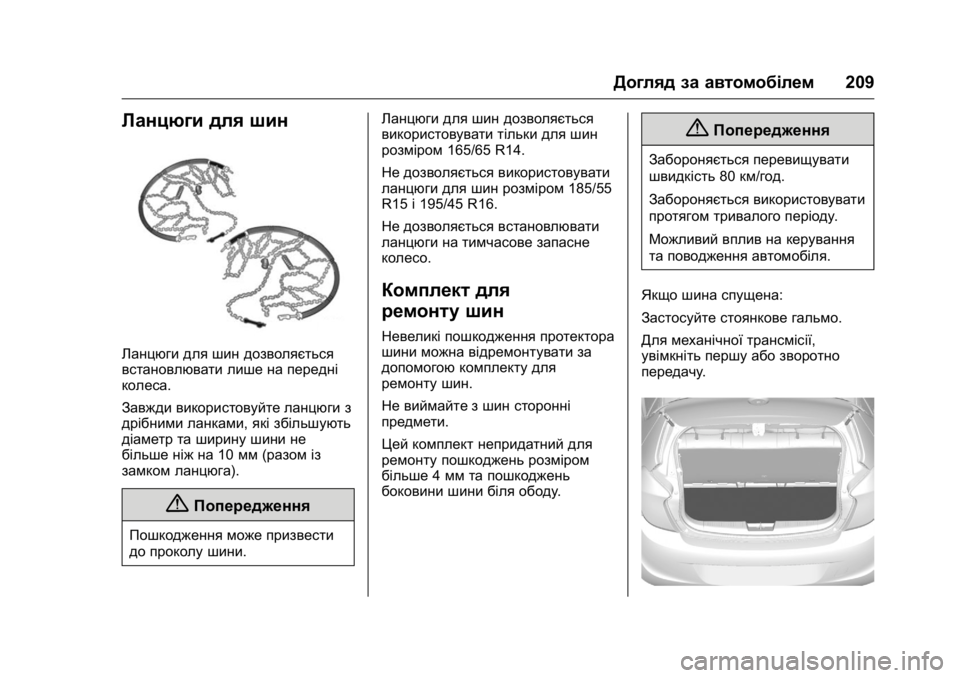

Ланцюги для шин
Ланцюги для шин дозволяється
встановлювати лише на передні
колеса.
Завжди використовуйте ланцюги з
дрібними ланками,які збільшують
діаметр та ширину шини не
більше ніж на 10мм (разом із
замком ланцюга).
{Попередження
Пошкодження може призвести
до проколу шини. Ланцюги для шин дозволяється
використовувати тільки для шин
розміром
165/65 R14.
Не дозволяється використовувати
ланцюги для шин розміром 185/55
R15 і195/45 R16.
Не дозволяється встановлювати
ланцюги на тимчасове запасне
колесо.
Комплект для
ремонту шин
Невеликі пошкодження протектора
шини можна відремонтувати за
допомогою комплекту для
ремонту шин.
Не виймайте з шин сторонні
предмети.
Цей комплект непридатний для
ремонту пошкоджень розміром
більше 4мм та пошкоджень
боковини шини біля ободу .
{Попередження
Забороняється перевищувати
швидкість80км/год.
Забороняється використовувати
протягом тривалого періоду .
Можливий вплив на керування
та поводження автомобіля.
Якщо шина спущена:
Застосуйте стоянкове гальмо.
Для механічної трансмісії,
увімкніть першу або зворотно
передачу .

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/8/15
210Догляд за автомобілем
Набір для ремонту шин знахо-
диться у багажному відділенні в
інструментальній скриньці під
поликом.
1. Відкрийте відділення для
зберігання.
2.Вийміть компресор і пляшку з
герметиком.
3.Вийміть електричний кабель
(1)і шланг для подачі повітря
(2) з відділень зберігання
знизу компресора.
4. Перемикач на компресорі
повинен бути встановленим у
положення
9.
5. Прикрутіть повітропровід
компресора до з'єднання на
корпусі ущільнювача.
6. Підключіть компресор до
розетки для аксесуарів або ж
до розетки для запальнички.
Щоб уникнути розряджання
акумулятора, ми рекомен-
дуємо запустити двигун.
7. Установіть корпус ущільню-
вача у фіксатор на
компресорі.
Установіть компресор біля
шини таким чином, щоб
ємність з ущільнювачем була
у вертикальному положенні.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/8/15
Догляд за автомобілем211
8.Відкрутіть ковпачок вентиля з
пошкодженої шини.
9. Прикрутіть шланг для накачу-
вання до вентиля шини.
10. Установіть кулісний
перемикач на компресорі в
положення I.Розпочнеться
заповнення шини ущільню-
вачем.
11. Датчик тиску компресора
недовго вказує до 6бар у той
час, коли корпус ущільнювача
опорожнюється (приблизно
30 секунд). Після цього тиск
починає падати.
12. Ущільнювач буде повністю
закачано в шину .Після цього
розпочинається накачування
шини повітрям.13. Вказаний рівень тиску в
шинах (близько 2,4бар) має
бути досягнуто протягом 10
хвилин. Після досягнення
належного тиску в шинах
компресор вимикається.
Якщо протягом 10хвилин
вказаного рівня тиску не
досягнуто, від'єднайте
комплект для ремонту шин.
Пересуньте автомобіль на
один оберт шини.
Знову приєднайте комплект
для ремонту шин і продов-
жуйте процедуру заповнення
протягом 10хвилин. Якщо
вказаний тиск у шинах
отримати не вдається, це
свідчить про серйозне
пошкодження шини.
Зверніться по допомогу до
автомайстерні.
Скиньте надмірний тиск у
шині, натиснувши кнопку над
індикатором тиску .
Не користуйтеся компре-
сором більше 10хвилин.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/8/15
212Догляд за автомобілем
14.Від'єднайте комплект для
ремонту шин. Натисніть
пристрій захоплення на
кронштейні, щоб зняти корпус
ущільнювача з кронштейна.
Прикрутіть шланг для накачу-
вання шин до вільного
штуцера ємності з ущільню-
вачем. Це запобігає проті-
канню ущільнювача.
Покладіть комплект для
ремонту шин у багажник.
15. Усуньте надлишки ущільню-
вача за допомогою тканини.
16. Візьміть ярлик, який вказує
максимальну допустиму
швидкість (приблизно 80км/
год.), з ємності з ущільню-
вачем і приклейте його в полі
зору водія.
17. Відразу після цього продов-
жіть рух ,щоб ущільнювач
рівномірно розподілився
всередині шини. Приблизно
через
10 км (але не більше ніж
через 10хвилин) зупиніться й
перевірте тиск у шині. Для
цього прикрутіть повітряний
шланг компресора безпосе-
редньо до вентиля шини.
Якщо тиск у шині перевищує
1,3 бар, відрегулюйте його до
потрібного значення
(приблизно 2,4бар).
Повторюйте процедуру до
припинення падіння тиску .Якщо тиск в шинах впав
нижче
1,3бар, користуватися
автомобілем не можна.
Зверніться по допомогу до
автомайстерні.
18. Покладіть комплект для
ремонту шин у багажник.
Примітка
Характеристики їзди на відремон-
тованій шині значно погіршується,
тому цю шину слід замінити.
Якщо чується незвичний шум або
компресор стає гарячим, вимкніть
його, принаймні, на30хвилин.
Зверніть увагу на термін служби
набору для ремонту шин. Після
цієї дати його герметизувальні
властивості не гарантуються.
Зверніть увагу на інформацію про
зберігання на пляшці ущіль-
нювача.
Замініть використану пляшку .
Утилізуйте пляшку відповідно до
чинного законодавства.
Компресор та ущільнювач можна
використовувати в діапазоні
температур приблизно від -30 °C
до 70 °C (-22~158°F).

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/8/15
Догляд за автомобілем213
Заміна шини
Деякі автомобілі замість запас-
ного колеса оснащені комплектом
для ремонту шин.
Проведіть такі підготовчі заходи та
ознайомтеся з такою інформа-
цією:
. Зупиніть автомобіль на рівній,
твердій і не слизькій поверхні.
Передні колеса повинні стояти
рівно.
. Застосуйте стоянкове гальмо.
Для механічної трансмісії,
увімкніть першу або зворотно
передачу .
. Вийміть запасне колесо.
Див. "Тимчасове запасне
колесо", Компактне запасне
колесо 0216
ii.
. Забороняється замінювати
кілька коліс одночасно.
. Застосовуйте домкрат лише
під час заміни коліс в разі
проколу ,але не для сезонної заміни шин
(зима-літо).
Домкрат не потребує техніч-
ного обслуговування.
. Якщо поверхня, на якій стоїть
автомобіль, є м'якою,потрібно
підкласти під домкрат тверду
дошку (товщина макс. 1 см/0,4
дюйма). Перед підніманням
автомобіля приберіть з нього
важкі предмети.
. Під час застосування домкрата
перебування в автомобілі
людей або тварин заборонено.
. Забороняється підповзати під
автомобіль, піднятий на
домкраті.
. Забороняється запускати
двигун, коли автомобіль
піднятий на домкраті.
. Перед встановленням колеса
протріть гайки коліс і різьбу .
Не змащуйте колісні болти,
колісні гайки та конуси
колісних гайок.
Заміна колеса
Проведіть такі підготовчі заходи та
ознайомтеся з такою інфор-
мацією:
. Зупиніть автомобіль на рівній,
твердій та неслизькій поверхні.
Передні колеса повинні стояти
рівно.
. Увімкніть стоянкове гальмо та
встановіть першу або задню
передачу або встановіть
важіль у положення Р .
. Забороняється замінювати
кілька коліс одночасно.
. Застосовуйте домкрат лише
під час заміни коліс в разі
проколу ,але не для сезонної
заміни шин (зима-літо).
. Домкрат не потребує техніч-
ного обслуговування.
. Якщо автомобіль стоїть на
м'якому ґрунті, потрібно
підкласти під домкрат тверду
дошку (товщина макс. 1 см).
. Перед підніманням автомобіля
приберіть з нього важкі
предмети.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/8/15
214Догляд за автомобілем
.
Під час застосування домкрата
перебування в автомобілі
людей або тварин заборонено.
. Забороняється підповзати під
автомобіль, піднятий на
домкраті.
. Забороняється запускати
двигун, коли автомобіль
піднятий на домкраті.
. Перед встановленням колеса
протріть колісні гайки і різьбу
чистою тканиною.
{Попередження
Не змащуйте колісні болти,
колісні гайки та конуси колісних
гайок.
1. Сталеві колеса:
Зніміть колісний ковпак.
Колеса з легкого сплаву із
заглушками болтів:
Від'єднайте заглушки болтів
за допомогою викрутки і
зніміть їх. Щоб не пошкодити колесо з легкого сплаву
,
підкладіть від викрутку м'яку
тканину .
Колеса з легкого сплаву з
центральною заглушкою:
Вставте знімач у відкритий
паз у центральній заглушці та
зніміть заглушку з колеса.
Інструменти автомобіля
0
Інструменти 0201ii.
2. Установіть колісний ключ,
переконайтеся, що він
надійно розташований ,після
чого відкрутіть кожний
колісний болт на півоберту .Колеса можуть бути захищені
болтами для блокування
коліс.
Щоб відкрутити ці
спеціальні болти, перед
встановленням колісного
ключа слід спочатку приєд-
нати до голівки болта
перехідник для блокувальних
колісних болтів. Перехідник
знаходиться у бардачку .
3.Перевірте, чи правильно
розташовано домкрат під
відповідним гніздом для
встановлення домкрата.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/8/15
Догляд за автомобілем215
4.Відрегулюйте висоту
домкрата до потрібного рівня.
Розташуйте домкрат безпосе-
редньо під гніздом для його
встановлення таким чином,
щоб він не міг зсунутися.
Вставте рукоятку домкрата,
вирівняйте домкрат і повер-
тайте ручку ,доки колесо не
підніметься над ґрунтом.
5. Відкрутіть колісні болти.
6. Замініть колесо.
7. Прикрутіть колісні болти.
8. Опустіть машину . 9.
Установіть ключ і переконай-
теся, що він надійно розташо-
ваний ,після чого по черзі
закрутіть болти в послідов-
ності навхрест .Обертальний
момент затягування стано-
вить 140Нм.
10. Перед встановленням
сумістіть отвір для вентиля в
ковпаку з вентилем шини.
На колесо з легкого сплаву
встановіть заглушки колісних
болтів або центральну
заглушку .
11. Встановіть на автомобіль
кришку на гніздо для встано-
влення домкрата.
12. Покладіть на свої місця і
закріпіть замінене колесо,
інструменти автомобіля й
перехідник для блокувальних
колісних болтів.
13. Якомога швидше перевірте
тиск у встановленій шині, а
також момент затягання
колісних болтів. Якомога швидше відновіть
або відремонтуйте пошкод
-
жену шину .
Місце розташування
підйомної площадки
домкрата.
Задня опора підйомної площадки
розміщується посередині під
вирізом порогу .
