192Догляд за автомобілем

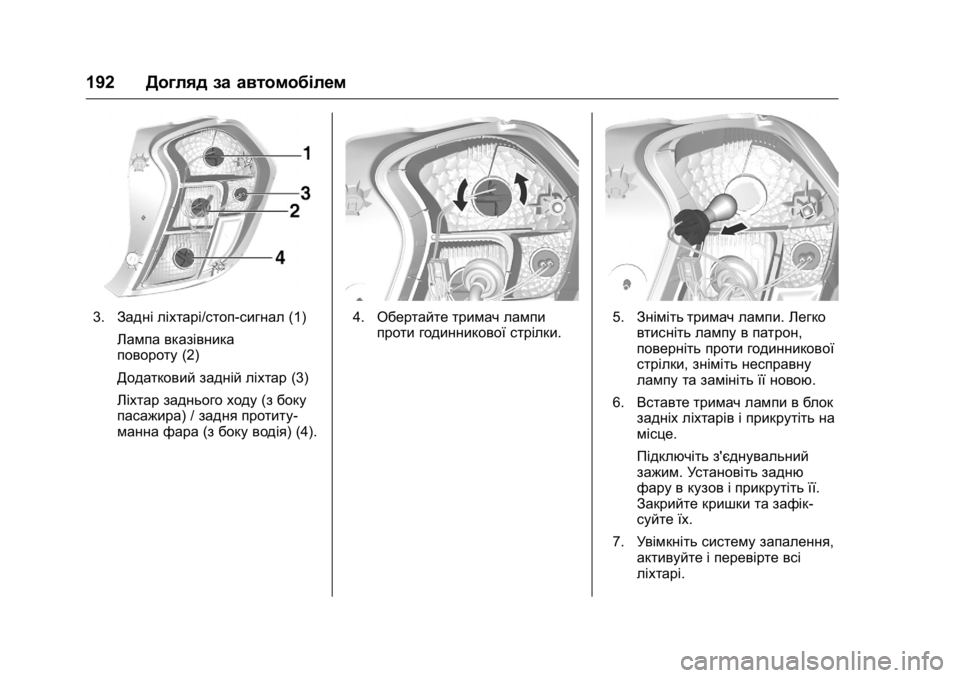

3.Задні ліхтарі/стоп-сигнал (1)
Лампа вказівника
повороту (2)
Додатковий задній ліхтар (3)
Ліхтар заднього ходу (з боку
пасажира) / задня протиту-
манна фара (з боку водія) (4).4.Обертайте тримач лампи
проти годинникової стрілки.5.Зніміть тримач лампи. Легко
втисніть лампу в патрон,
поверніть проти годинникової
стрілки, зніміть несправну
лампу та замініть її новою.
6. Вставте тримач лампи в блок
задніх ліхтарів і прикрутіть на
місце.
Підключіть з'єднувальний
зажим. Установіть задню
фару в кузов і прикрутіть її.
Закрийте кришки та зафік-
суйте їх.
7. Увімкніть систему запалення,
активуйте і перевірте всі
ліхтарі.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/8/15
Догляд за автомобілем193

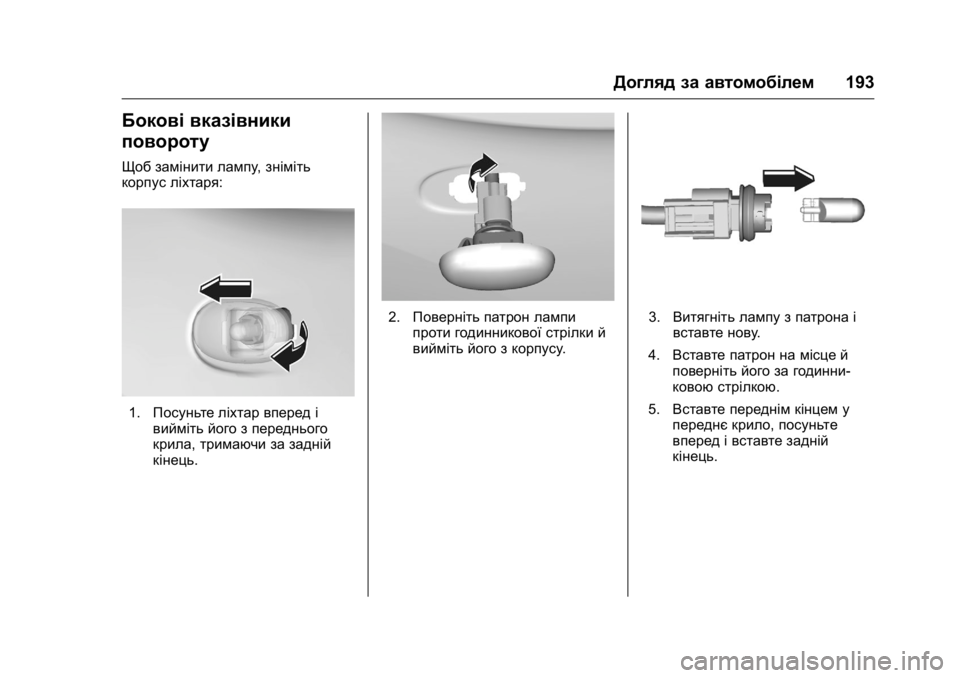

Бокові вказівники
повороту
Щоб замінити лампу,зніміть
корпус ліхтаря :
1.Посуньте ліхтар вперед і
вийміть його з переднього
крила, тримаючи за задній
кінець.
2. Поверніть патрон лампи
проти годинникової стрілки й
вийміть його з корпусу .3.Витягніть лампу з патрона і
вставте нову .
4. Вставте патрон на місце й
поверніть його за годинни-
ковою стрілкою.
5. Вставте переднім кінцем у
переднє крило, посуньте
вперед і вставте задній
кінець.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/8/15
194Догляд за автомобілем

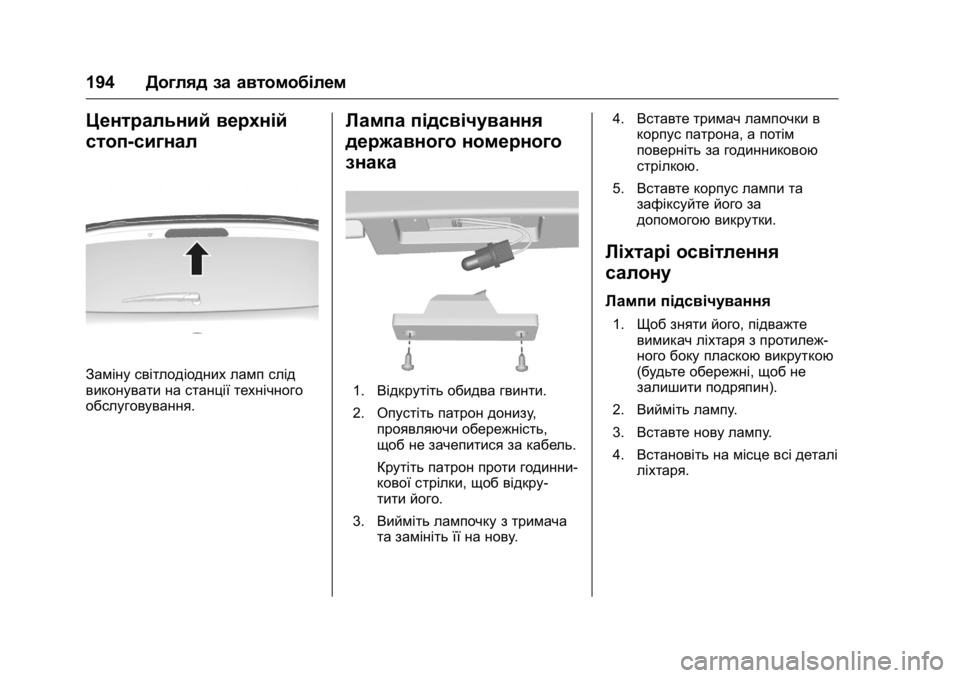

Центральний верхній
стоп-сигнал
Заміну світлодіодних ламп слід
виконувати на станції технічного
обслуговування.
Лампа підсвічування
державного номерного
знака
1.Відкрутіть обидва гвинти.
2. Опустіть патрон донизу ,
проявляючи обережність,
щоб не зачепитися за кабель.
Крутіть патрон проти годинни-
кової стрілки, щоб відкру-
тити його.
3. Вийміть лампочку з тримача
та замініть її на нову .4.
Вставте тримач лампочки в
корпус патрона, а потім
поверніть за годинниковою
стрілкою.
5. Вставте корпус лампи та
зафіксуйте його за
допомогою викрутки.
Ліхтарі освітлення
салону
Лампи підсвічування
1.Щоб зняти його, підважте
вимикач ліхтаря з протилеж-
ного боку пласкою викруткою
(будьте обережні, щоб не
залишити подряпин).
2. Вийміть лампу .
3. Вставте нову лампу .
4. Встановіть на місце всі деталі
ліхтаря .

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/8/15
Догляд за автомобілем195

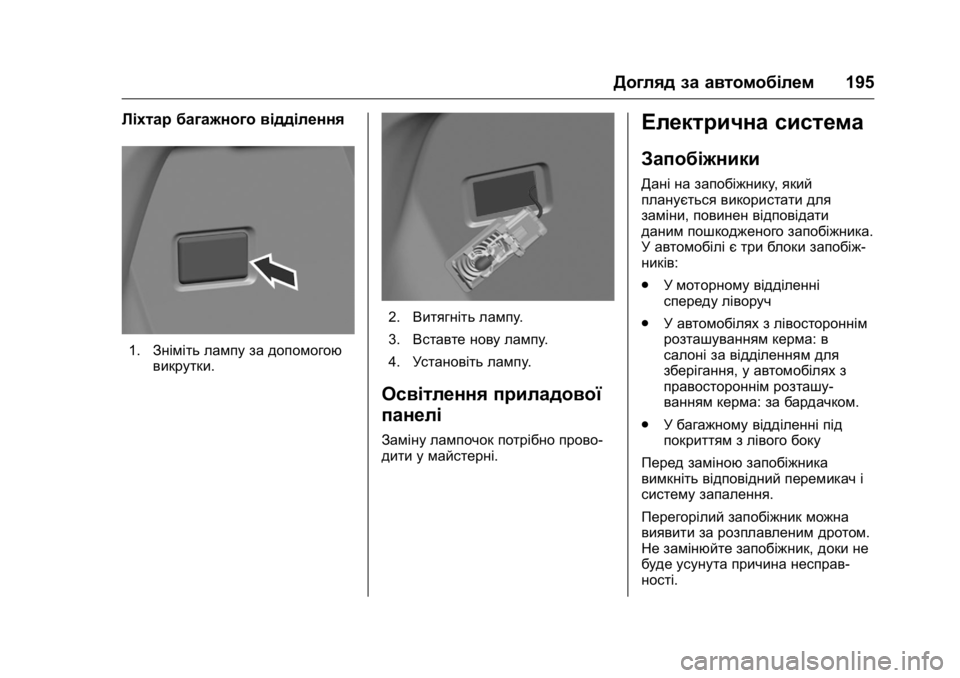

Ліхтар багажного відділення
1.Зніміть лампу за допомогою
викрутки.
2.Витягніть лампу .
3. Вставте нову лампу .
4. Установіть лампу .
Освітлення приладової
панелі
Заміну лампочок потрібно прово-
дити у майстерні.
Електрична система
Запобіжники
Дані на запобіжнику ,який
планується використати для
заміни, повинен відповідати
даним пошкодженого запобіжника.
У автомобілі є три блоки запобіж-
ників:
. У моторному відділенні
спереду ліворуч
. У автомобілях з лівостороннім
розташуванням керма: в
салоні за відділенням для
зберігання, у автомобілях з
правостороннім розташу-
ванням керма: за бардачком.
. У багажному відділенні під
покриттям з лівого боку
Перед заміною запобіжника
вимкніть відповідний перемикач і
систему запалення.
Перегорілий запобіжник можна
виявити за розплавленим дротом.
Не замінюйте запобіжник, доки не
буде усунута причина несправ-
ності.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/8/15
196Догляд за автомобілем

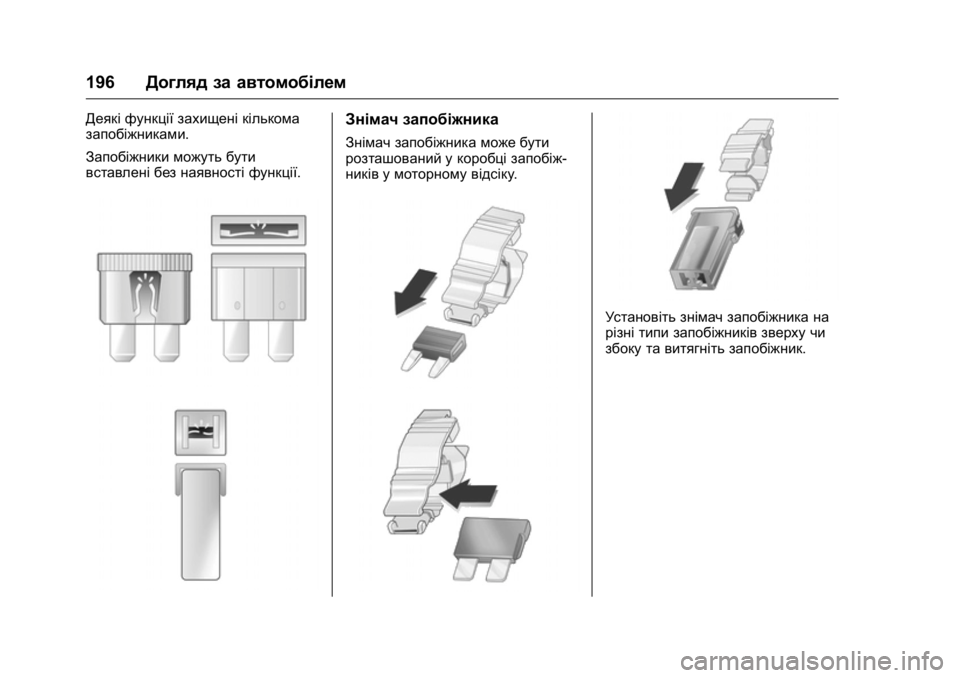

Деякі функції захищені кількома
запобіжниками.
Запобіжники можуть бути
вставлені без наявності функції.Знімач запобіжника
Знімач запобіжника може бути
розташований у коробці запобіж-
ників у моторному відсіку .
Установіть знімач запобіжника на
різні типи запобіжників зверху чи
збоку та витягніть запобіжник.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/8/15
Догляд за автомобілем197

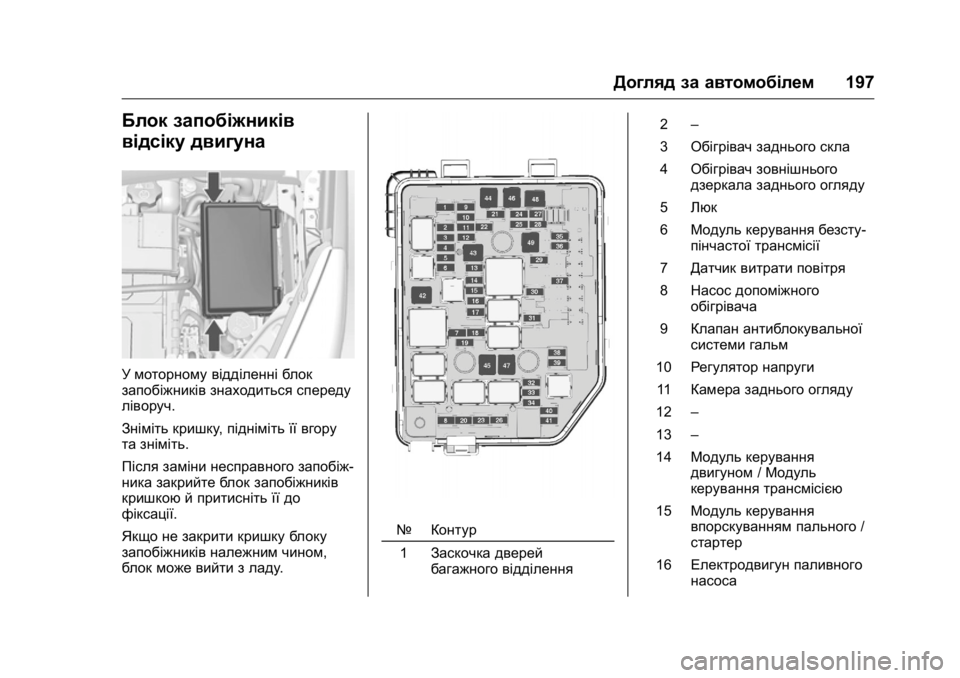

Блок запобіжників
відсіку двигуна
У моторному відділенні блок
запобіжників знаходиться спереду
ліворуч.
Зніміть кришку,підніміть її вгору
та зніміть.
Після заміни несправного запобіж-
ника закрийте блок запобіжників
кришкою й притисніть її до
фіксації.
Якщо не закрити кришку блоку
запобіжників належним чином,
блок може вийти з ладу .
№Контур
1 Заскочка дверей
багажного відділення 2
–
3 Обігрівач заднього скла
4 Обігрівач зовнішнього
дзеркала заднього огляду
5 Люк
6 Модуль керування безсту-
пінчастої трансмісії
7 Датчик витрати повітря
8 Насос допоміжного
обігрівача
9 Клапан антиблокувальної
системи гальм
10 Регулятор напруги
11 Камера заднього огляду
12 –
13 –
14 Модуль керування
двигуном /Модуль
керування трансмісією
15 Модуль керування
впорскуванням пального /
стартер
16 Електродвигун паливного
насоса

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/8/15
198Догляд за автомобілем

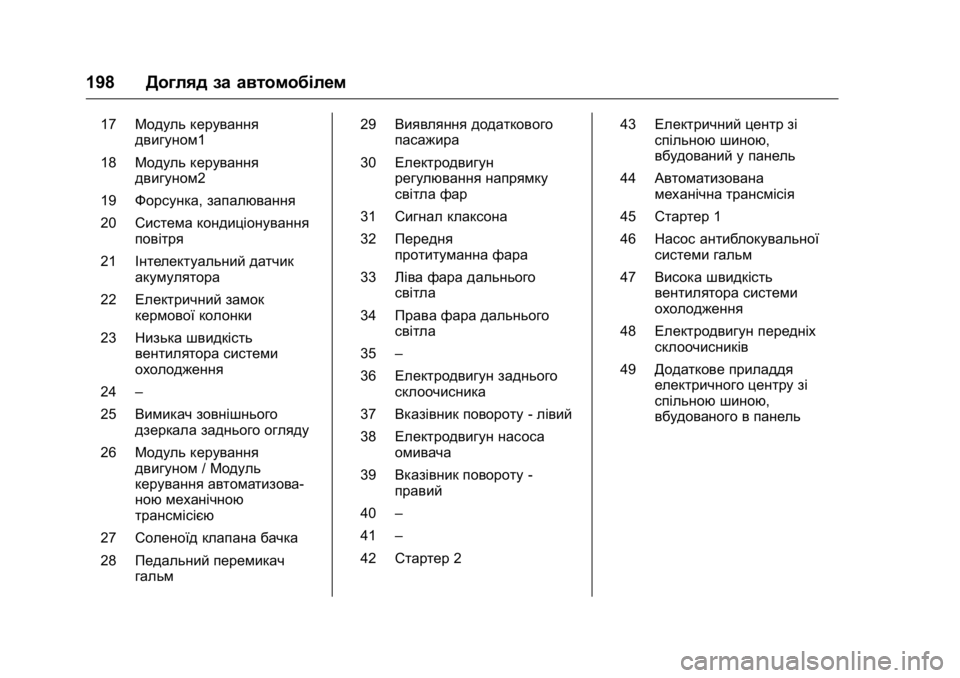

17Модуль керування
двигуном1
18 Модуль керування
двигуном2
19 Форсунка, запалювання
20 Система кондиціонування
повітря
21 Інтелектуальний датчик
акумулятора
22 Електричний замок
кермової колонки
23 Низька швидкість
вентилятора системи
охолодження
24 –
25 Вимикач зовнішнього
дзеркала заднього огляду
26 Модуль керування
двигуном /Модуль
керування автоматизова-
ною механічною
трансмісією
27 Соленоїд клапана бачка
28 Педальний перемикач
гальм 29
Виявляння додаткового
пасажира
30 Електродвигун
регулювання напрямку
світла фар
31 Сигнал клаксона
32 Передня
протитуманна фара
33 Ліва фара дальнього
світла
34 Права фара дальнього
світла
35 –
36 Електродвигун заднього
склоочисника
37 Вказівник повороту -лівий
38 Електродвигун насоса
омивача
39 Вказівник повороту -
правий
40 –
41 –
42 Стартер 2 43
Електричний центр зі
спільною шиною,
вбудований у панель
44 Автоматизована
механічна трансмісія
45 Стартер 1
46 Насос антиблокувальної
системи гальм
47 Висока швидкість
вентилятора системи
охолодження
48 Електродвигун передніх
склоочисників
49 Додаткове приладдя
електричного центру зі
спільною шиною,
вбудованого в панель

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/8/15
Догляд за автомобілем199

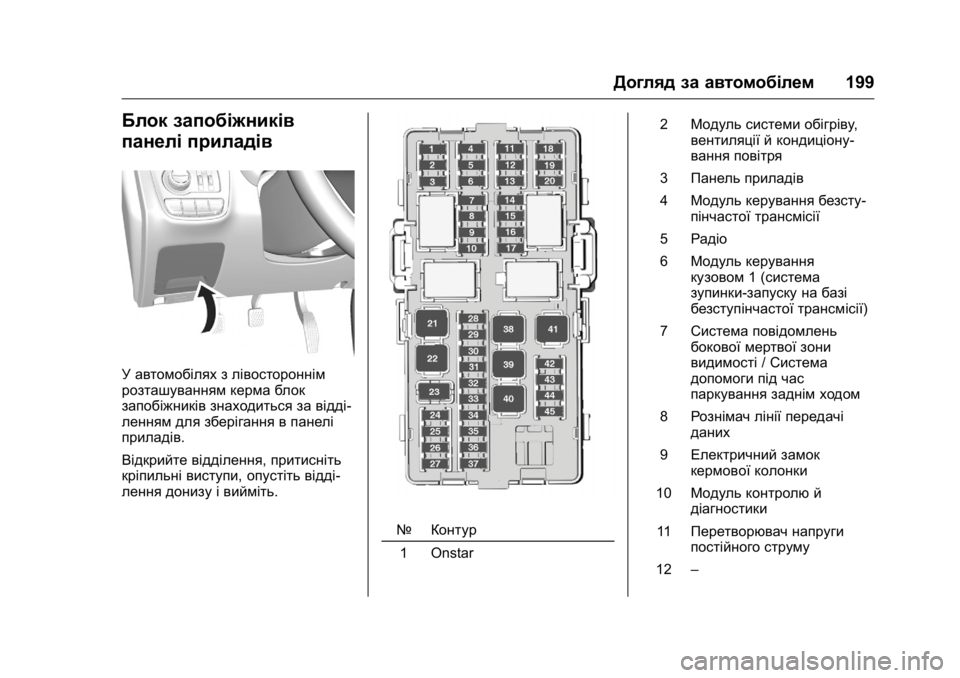

Блок запобіжників
панелі приладів
У автомобілях з лівостороннім
розташуванням керма блок
запобіжників знаходиться за відді-
ленням для зберігання в панелі
приладів.
Відкрийте відділення,притисніть
кріпильні виступи, опустіть відді-
лення донизу і вийміть.
№ Контур
1 Onstar 2
Модуль системи обігріву ,
вентиляції й кондиціону-
вання повітря
3 Панель приладів
4 Модуль керування безсту-
пінчастої трансмісії
5 Радіо
6 Модуль керування
кузовом 1 (система
зупинки-запуску на базі
безступінчастої трансмісії)
7 Система повідомлень
бокової мертвої зони
видимості /Система
допомоги під час
паркування заднім ходом
8 Рознімач лінії передачі
даних
9 Електричний замок
кермової колонки
10 Модуль контролю й
діагностики
11 Перетворювач напруги
постійного струму
12 –
