2016 MAZDA MODEL 6 Betriebsanleitung (in German)

6–69
Wartung und PÀ ege
Wartung durch Fahrzeughalter

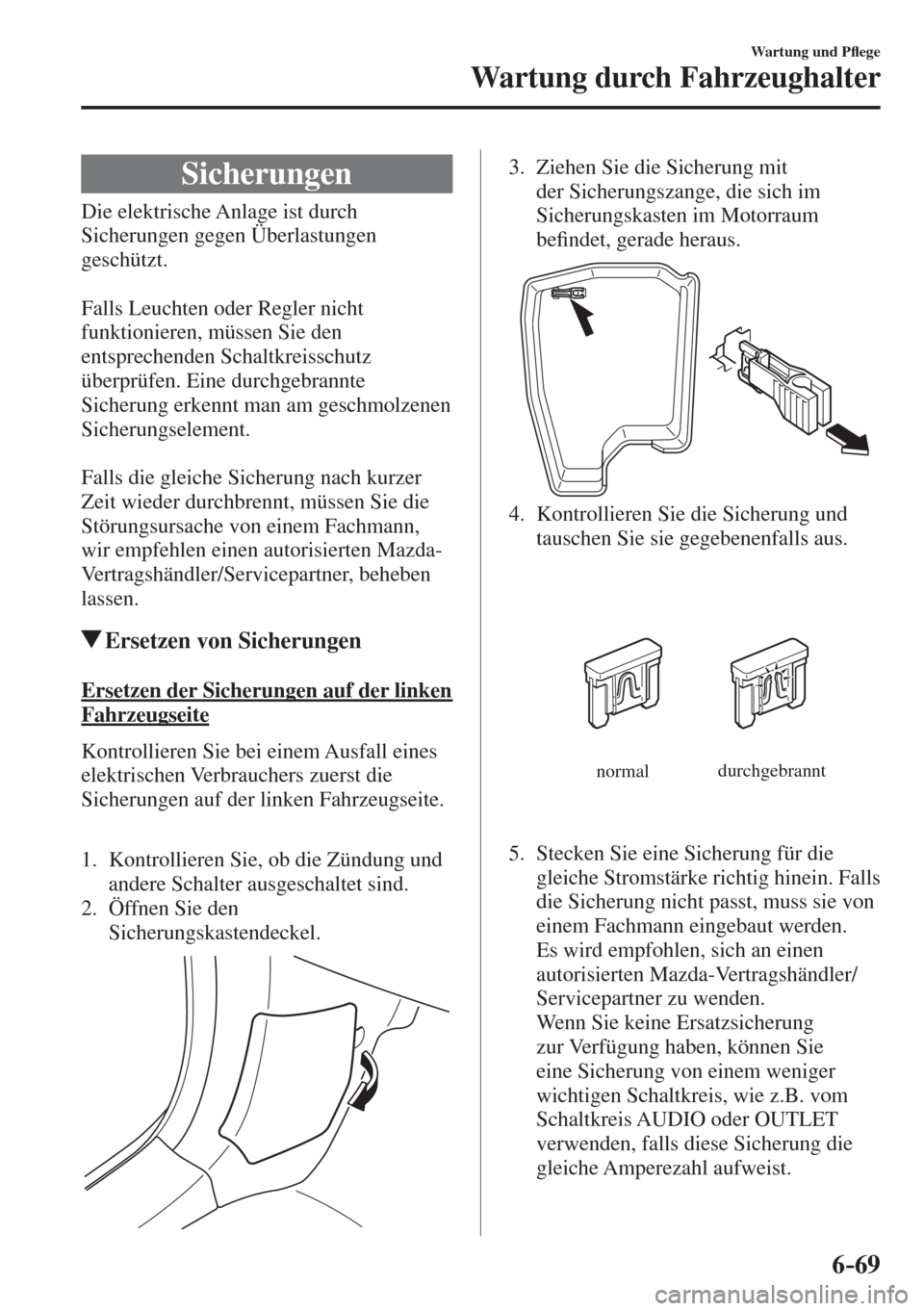

Sicherungen
Die elektrische Anlage ist durch
Sicherungen gegen Überlastungen
geschützt.

Falls Leuchten oder Regler nicht
funktionieren, müssen Sie den
entsprechenden Schaltkreisschutz
überprüfen. Eine durchgebrannte
Sicherung erkennt man am geschmolzenen
Sicherungselement.

Falls die gleiche Sicherung nach kurzer
Zeit wieder durchbrennt, müssen Sie die
Störungsursache von einem Fachmann,
wir empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner, beheben
lassen.
Ersetzen von Sicherungen
Ersetzen der Sicherungen auf der linken
Fahrzeugseite
Kontrollieren Sie bei einem Ausfall eines
elektrischen Verbrauchers zuerst die
Sicherungen auf der linken Fahrzeugseite.


1. Kontrollieren Sie, ob die Zündung und
andere Schalter ausgeschaltet sind.
2. Öffnen Sie den
Sicherungskastendeckel.

3. Ziehen Sie die Sicherung mit
der Sicherungszange, die sich im
Sicherungskasten im Motorraum
be¿ ndet, gerade heraus.


4. Kontrollieren Sie die Sicherung und
tauschen Sie sie gegebenenfalls aus.

normal durchgebrannt

5. Stecken Sie eine Sicherung für die
gleiche Stromstärke richtig hinein. Falls
die Sicherung nicht passt, muss sie von
einem Fachmann eingebaut werden.
Es wird empfohlen, sich an einen
autorisierten Mazda-Vertragshändler/
Servicepartner zu wenden.
Wenn Sie keine Ersatzsicherung
zur Verfügung haben, können Sie
eine Sicherung von einem weniger
wichtigen Schaltkreis, wie z.B. vom
Schaltkreis AUDIO oder OUTLET
verwenden, falls diese Sicherung die
gleiche Amperezahl aufweist.


6–70
Wartung und PÀ ege
Wartung durch Fahrzeughalter

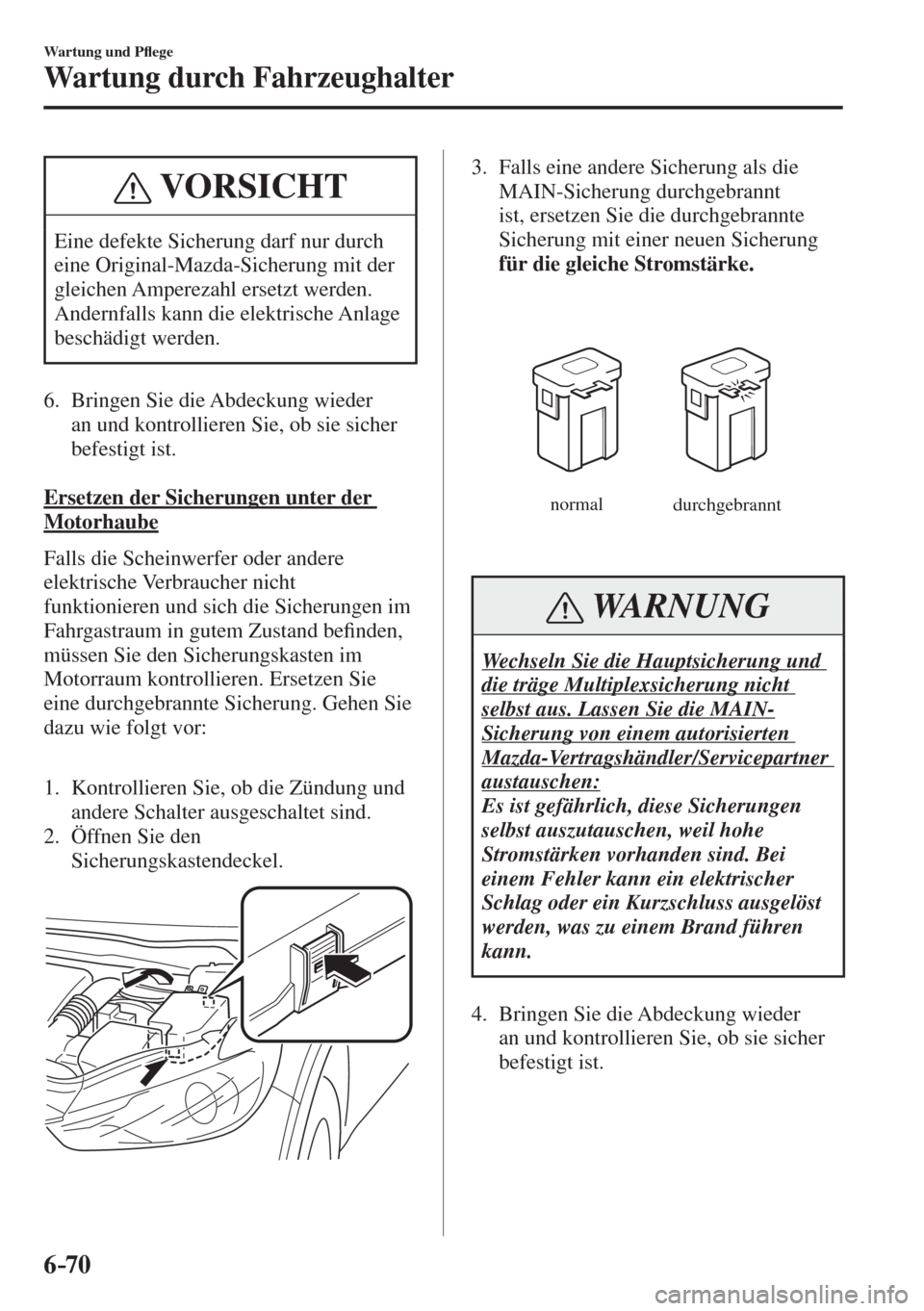

VORSICHT
Eine defekte Sicherung darf nur durch
eine Original-Mazda-Sicherung mit der
gleichen Amperezahl ersetzt werden.
Andernfalls kann die elektrische Anlage
beschädigt werden.
6. Bringen Sie die Abdeckung wieder
an und kontrollieren Sie, ob sie sicher
befestigt ist.

Ersetzen der Sicherungen unter der
Motorhaube
Falls die Scheinwerfer oder andere
elektrische Verbraucher nicht
funktionieren und sich die Sicherungen im
Fahrgastraum in gutem Zustand be¿ nden,
müssen Sie den Sicherungskasten im
Motorraum kontrollieren. Ersetzen Sie
eine durchgebrannte Sicherung. Gehen Sie
dazu wie folgt vor:


1. Kontrollieren Sie, ob die Zündung und
andere Schalter ausgeschaltet sind.
2. Öffnen Sie den
Sicherungskastendeckel.

3. Falls eine andere Sicherung als die
MAIN-Sicherung durchgebrannt
ist, ersetzen Sie die durchgebrannte
Sicherung mit einer neuen Sicherung
für die gleiche Stromstärke.

normal
durchgebrannt

WARNUNG
Wechseln Sie die Hauptsicherung und
die träge Multiplexsicherung nicht
selbst aus. Lassen Sie die MAIN-
Sicherung von einem autorisierten
Mazda-Vertragshändler/Servicepartner
austauschen:
Es ist gefährlich, diese Sicherungen
selbst auszutauschen, weil hohe
Stromstärken vorhanden sind. Bei
einem Fehler kann ein elektrischer
Schlag oder ein Kurzschluss ausgelöst
werden, was zu einem Brand führen
kann.
4. Bringen Sie die Abdeckung wieder
an und kontrollieren Sie, ob sie sicher
befestigt ist.



6–71
Wartung und PÀ ege
Wartung durch Fahrzeughalter
*nur bestimmte Modelle
Sicherungskasten
S i c h e r u n g s k a s t e n ( M o t o r r a u m )


Beschreibung Nennleistung Schaltkreis
1 ADD FAN GE 30 A Lüfter *
2 IG2 30 A Schutz für verschiedene Schaltkreise
3 INJECTOR 30 A Motorsteuerung
*
4 FAN DE 40 A Lüfter *
5 P.WINDOW1 30 A Elektrische Fensterheber *
6 — — —
7 ADD FAN DE 40 A Lüfter
*
8 EVVT
SCR1 20 A Motorsteuerung
*
9 DEFOG 40 A Heckscheibenheizung
10 DCDC DE 40 A Schutz für verschiedene Schaltkreise
*
1 1 F A N G E 3 0 A L ü f t e r *
12 EPB L 20 A Elektrische Feststellbremse (links)
13 AUDIO 40 A Audioanlage
*
14 EPB R 20 A Elektrische Feststellbremse (rechts)
15
ENG.MAIN 40 A Motorsteuerung
16 ABS/DSC M 50 A ABS, Dynamische Stabilitätskontrolle
17

50 A Schutz für verschiedene Schaltkreise
18 WIPER 20 A Windschutzscheibenwischer und Wascher


6–72
Wartung und PÀ ege
Wartung durch Fahrzeughalter
*nur bestimmte Modelle
Beschreibung Nennleistung Schaltkreis
19 HEATER 40 A Klimaanlage
20 DCDC REG 30 A Schutz für verschiedene Schaltkreise
*
21 ENGINE.IG1 7,5 A Motorsteuerung
22 C/U IG1 15 A Schutz für verschiedene Schaltkreise
23 H/L LOW L
HID L 15 A Abblendlicht (links)
24 H/L LOW R 15 A Abblendlicht (rechts)
25 ENGINE3 15 A Motorsteuerung
26 ENGINE2 15 A Motorsteuerung
27 ENGINE1 15 A Motorsteuerung
28 AT 15 A Getriebesteuerung
* , Zündschalter
29
H/CLEAN 20 A Scheinwerferwascher *
30 A/C 7,5 A Klimaanlage
31 AT PUMP 15 A Getriebesteuersystem
*
32 STOP 10 A Bremsleuchten, Nebelschlussleuchte *
33 R.WIPER 15 A Heckscheibenwischer * , Diebstahl-Alarmanlage *
34 H/L HI 20 A Fernlicht
35 HID R
ST.HEATER 15 A Lenkradheizung
*
36 FOG 15 A Nebelscheinwerfer
*
37

7,5 A Motorsteuerung
38 AUDIO2 7,5 A Audioanlage
39 GLOW SIG 5 A Motorsteuerung
*
40 METER2 7,5 A Armaturenbrett *
41 METER1 10 A Armaturenbrett
42 SRS1 7,5 A Airbags
43 BOSE 25 A Fahrzeuge mit Bose
® -Audioanlage *
44 AUDIO1 15 A Audioanlage
45 ABS/DSC S 30 A ABS, Dynamische Stabilitätskontrolle
46 FUEL PUMP 15 A Kraftstoffsystem
*
47 FUEL WARM 25 A Kraftstoffheizung *
48 TAIL 15 A Schlussleuchten, Kennzeichenbeleuchtung *
49 FUEL PUMP2
SCR2 25 A Kraftstoffsystem
*
50 HAZARD 25 A Warnblinkleuchten, Blinkleuchten, Schlussleuchten,
Begrenzungsleuchten, Nummernschildleuchten
51 DRL 15 A Tagesfahrleuchten
*
52 R.OUTLET2 15 A Zusatzsteckbuchse
53 HORN 15 A Horn
54 ROOM 15 A Deckenleuchte



6–73
Wartung und PÀ ege
Wartung durch Fahrzeughalter
*nur bestimmte Modelle
Sicherungskasten (linke Seite)


Beschreibung Nennleistung Schaltkreis
1 P. S E AT D 30 A Elektrische Sitzeinstellung *
2 P.WINDOW3 30 A Elektrische Fensterheber *
3 R.OUTLET3 15 A —
4 P.WINDOW2 25 A Elektrische Fensterheber
5 SRS2/ESCL 15 A Elektronisches Lenkradschloss
*
6 D.LOCK 25 A Zentralverriegelung
7
SEAT WARM 20 A Sitzheizung
*
8 SUNROOF 10 A Schiebedach *
9 F.OUTLET 15 A Zusatzsteckbuchse
10
MIRROR 7,5 A Elektrisch einstellbare Außenspiegel
11 R.OUTLET1 15 A Zusatzsteckbuchse
*
12 — — —
13 — — —
14 — — —
15 — — —
16 — — —
17 M.DEF 7,5 A Spiegelheizung
*
18 R.SEAT W 20 A Sitzheizung *
19 R.SHADE 7,5 A Hinterer Lichtschutz *


6–74
Wartung und PÀ ege
Wartung durch Fahrzeughalter
*nur bestimmte Modelle
Beschreibung Nennleistung Schaltkreis
20 AT IND 7,5 A Automatikgetriebeschaltanzeige *
21 P.SEAT P 30 A Elektrische Sitzeinstellung *



6–75
Wartung und PÀ ege
FahrzeugpÀ ege

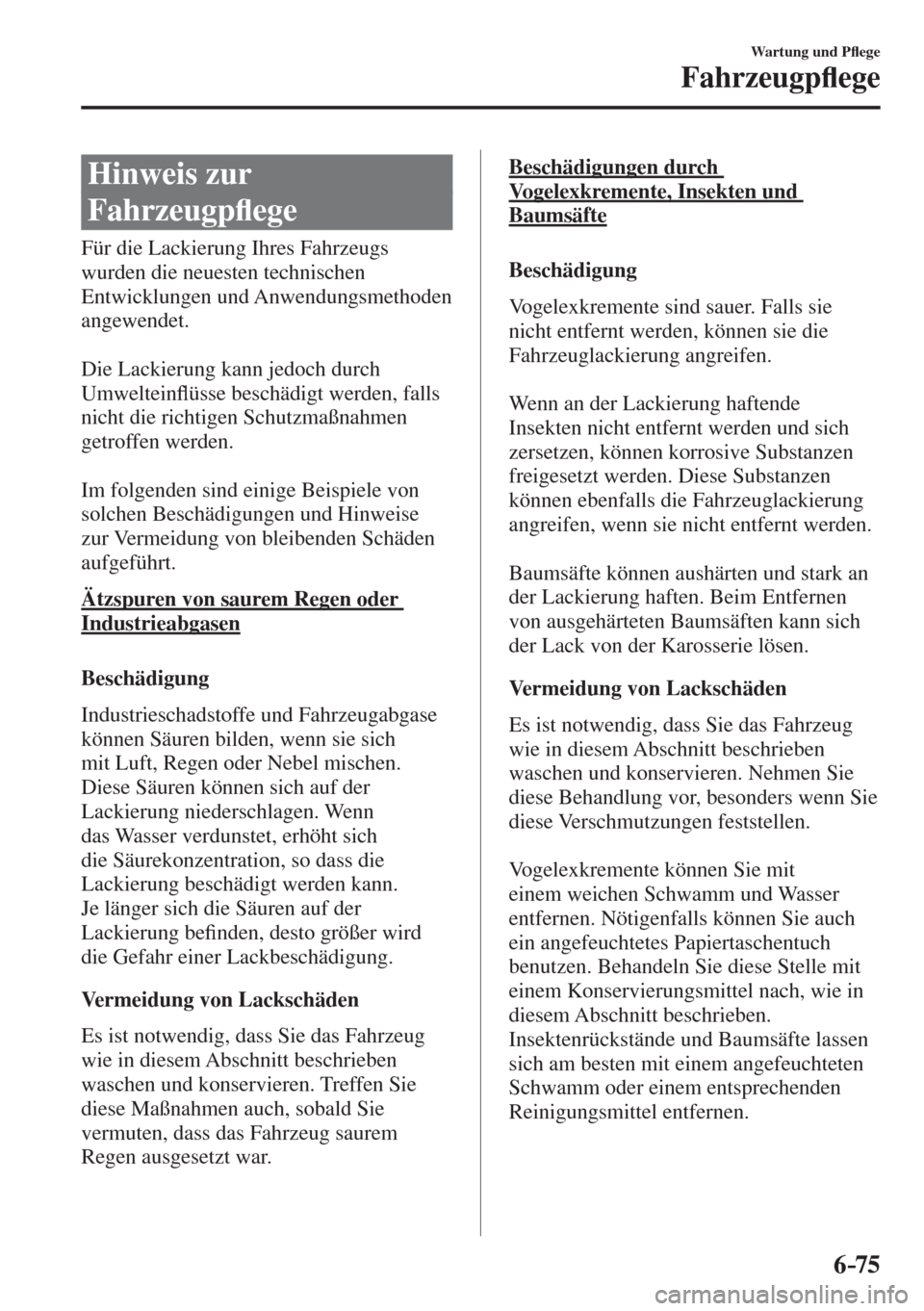

Hinweis zur
FahrzeugpÀ ege
Für die Lackierung Ihres Fahrzeugs
wurden die neuesten technischen
Entwicklungen und Anwendungsmethoden
angewendet.

Die Lackierung kann jedoch durch
UmwelteinÀ üsse beschädigt werden, falls
nicht die richtigen Schutzmaßnahmen
getroffen werden.

Im folgenden sind einige Beispiele von
solchen Beschädigungen und Hinweise
zur Vermeidung von bleibenden Schäden
aufgeführt.
Ätzspuren von saurem Regen oder
Industrieabgasen
Beschädigung
Industrieschadstoffe und Fahrzeugabgase
können Säuren bilden, wenn sie sich
mit Luft, Regen oder Nebel mischen.
Diese Säuren können sich auf der
Lackierung niederschlagen. Wenn
das Wasser verdunstet, erhöht sich
die Säurekonzentration, so dass die
Lackierung beschädigt werden kann.
Je länger sich die Säuren auf der
Lackierung be¿ nden, desto größer wird
die Gefahr einer Lackbeschädigung.
Vermeidung von Lackschäden
Es ist notwendig, dass Sie das Fahrzeug
wie in diesem Abschnitt beschrieben
waschen und konservieren. Treffen Sie
diese Maßnahmen auch, sobald Sie
vermuten, dass das Fahrzeug saurem
Regen ausgesetzt war.
Beschädigungen durch
Vogelexkremente, Insekten und
Baumsäfte
Beschädigung
Vogelexkremente sind sauer. Falls sie
nicht entfernt werden, können sie die
Fahrzeuglackierung angreifen.

Wenn an der Lackierung haftende
Insekten nicht entfernt werden und sich
zersetzen, können korrosive Substanzen
freigesetzt werden. Diese Substanzen
können ebenfalls die Fahrzeuglackierung
angreifen, wenn sie nicht entfernt werden.

Baumsäfte können aushärten und stark an
der Lackierung haften. Beim Entfernen
von ausgehärteten Baumsäften kann sich
der Lack von der Karosserie lösen.
Vermeidung von Lackschäden
Es ist notwendig, dass Sie das Fahrzeug
wie in diesem Abschnitt beschrieben
waschen und konservieren. Nehmen Sie
diese Behandlung vor, besonders wenn Sie
diese Verschmutzungen feststellen.

Vogelexkremente können Sie mit
einem weichen Schwamm und Wasser
entfernen. Nötigenfalls können Sie auch
ein angefeuchtetes Papiertaschentuch
benutzen. Behandeln Sie diese Stelle mit
einem Konservierungsmittel nach, wie in
diesem Abschnitt beschrieben.
Insektenrückstände und Baumsäfte lassen
sich am besten mit einem angefeuchteten
Schwamm oder einem entsprechenden
Reinigungsmittel entfernen.



6–76
Wartung und PÀ ege
FahrzeugpÀ ege
Sie können die betreffende Stelle auch
für ein bis zwei Stunden mit einer
angefeuchteten Zeitung abdecken. Danach
lassen sich die Rückstände einfach mit
Wasser abwaschen.

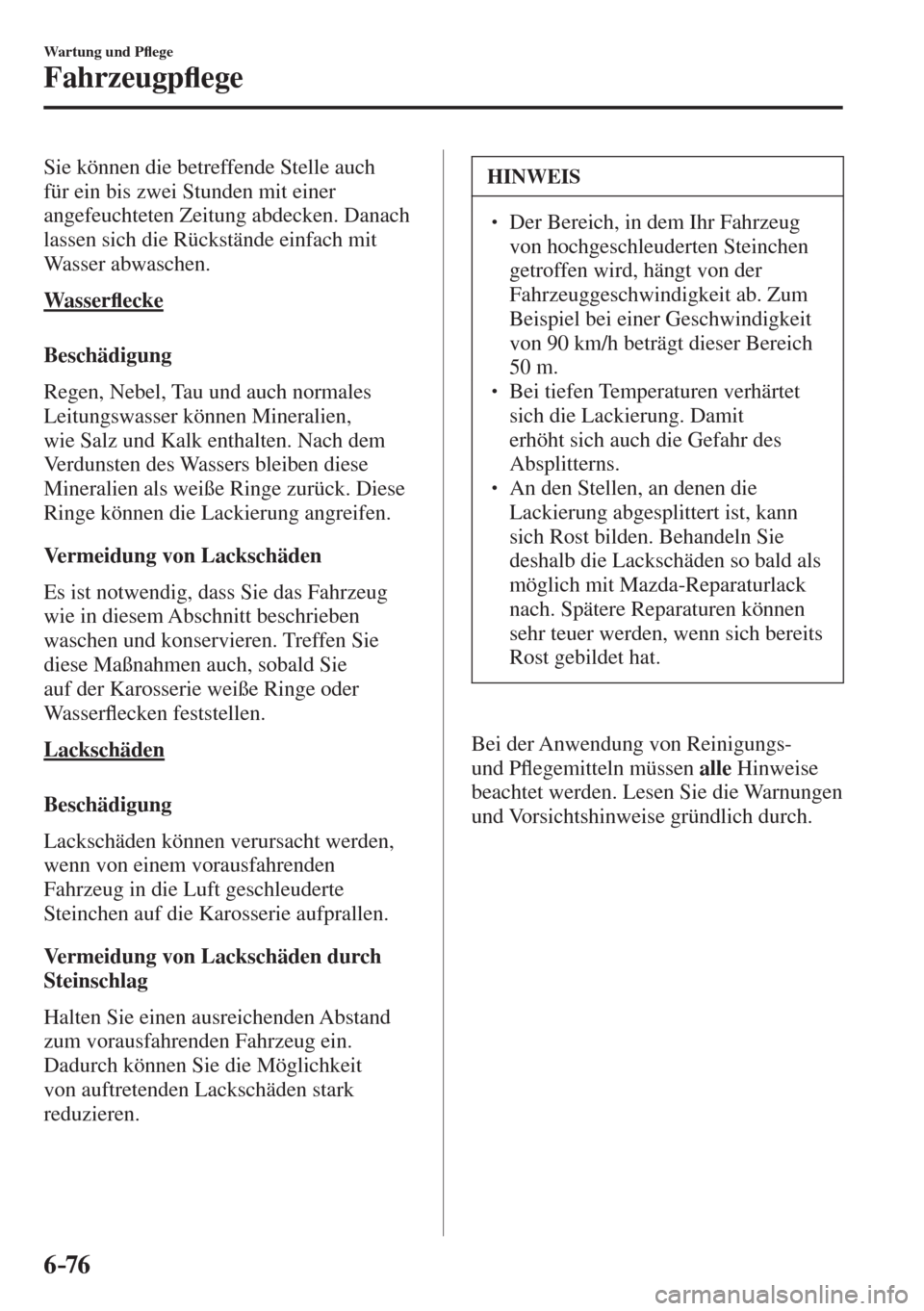

WasserÀ ecke
Beschädigung
Regen, Nebel, Tau und auch normales
Leitungswasser können Mineralien,
wie Salz und Kalk enthalten. Nach dem
Verdunsten des Wassers bleiben diese
Mineralien als weiße Ringe zurück. Diese
Ringe können die Lackierung angreifen.
Vermeidung von Lackschäden
Es ist notwendig, dass Sie das Fahrzeug
wie in diesem Abschnitt beschrieben
waschen und konservieren. Treffen Sie
diese Maßnahmen auch, sobald Sie
auf der Karosserie weiße Ringe oder
Wa s s e rÀ ecken feststellen.
Lackschäden
Beschädigung
Lackschäden können verursacht werden,
wenn von einem vorausfahrenden
Fahrzeug in die Luft geschleuderte
Steinchen auf die Karosserie aufprallen.
Vermeidung von Lackschäden durch
Steinschlag
Halten Sie einen ausreichenden Abstand
zum vorausfahrenden Fahrzeug ein.
Dadurch können Sie die Möglichkeit
von auftretenden Lackschäden stark
reduzieren. HINWEIS
  Der Bereich, in dem Ihr Fahrzeug
von hochgeschleuderten Steinchen
getroffen wird, hängt von der
Fahrzeuggeschwindigkeit ab. Zum
Beispiel bei einer Geschwindigkeit
von 90 km/h beträgt dieser Bereich
50 m.
  Bei tiefen Temperaturen verhärtet
sich die Lackierung. Damit
erhöht sich auch die Gefahr des
Absplitterns.
  An den Stellen, an denen die
Lackierung abgesplittert ist, kann
sich Rost bilden. Behandeln Sie
deshalb die Lackschäden so bald als
möglich mit Mazda-Reparaturlack
nach. Spätere Reparaturen können
sehr teuer werden, wenn sich bereits
Rost gebildet hat.

Bei der Anwendung von Reinigungs-
und PÀ egemitteln müssen alle Hinweise
beachtet werden. Lesen Sie die Warnungen
und Vorsichtshinweise gründlich durch.
