2016 MAZDA MODEL 6 Betriebsanleitung (in German)

9–1 9–1
9Technische Daten
Technische Fahrzeuginformationen

Identi¿ kationsnummern .................................................................... 9-2
Typen- und Hinweisschilder ......................................................... 9-2

Technische Daten ................................................................................ 9-4
Technische Daten .......................................................................... 9-4

Individuelle Einstellungen ............................................................... 9-15
Individuelle Einstellungen .......................................................... 9-15


9–2
Technische Daten
Identi¿ kationsnummern

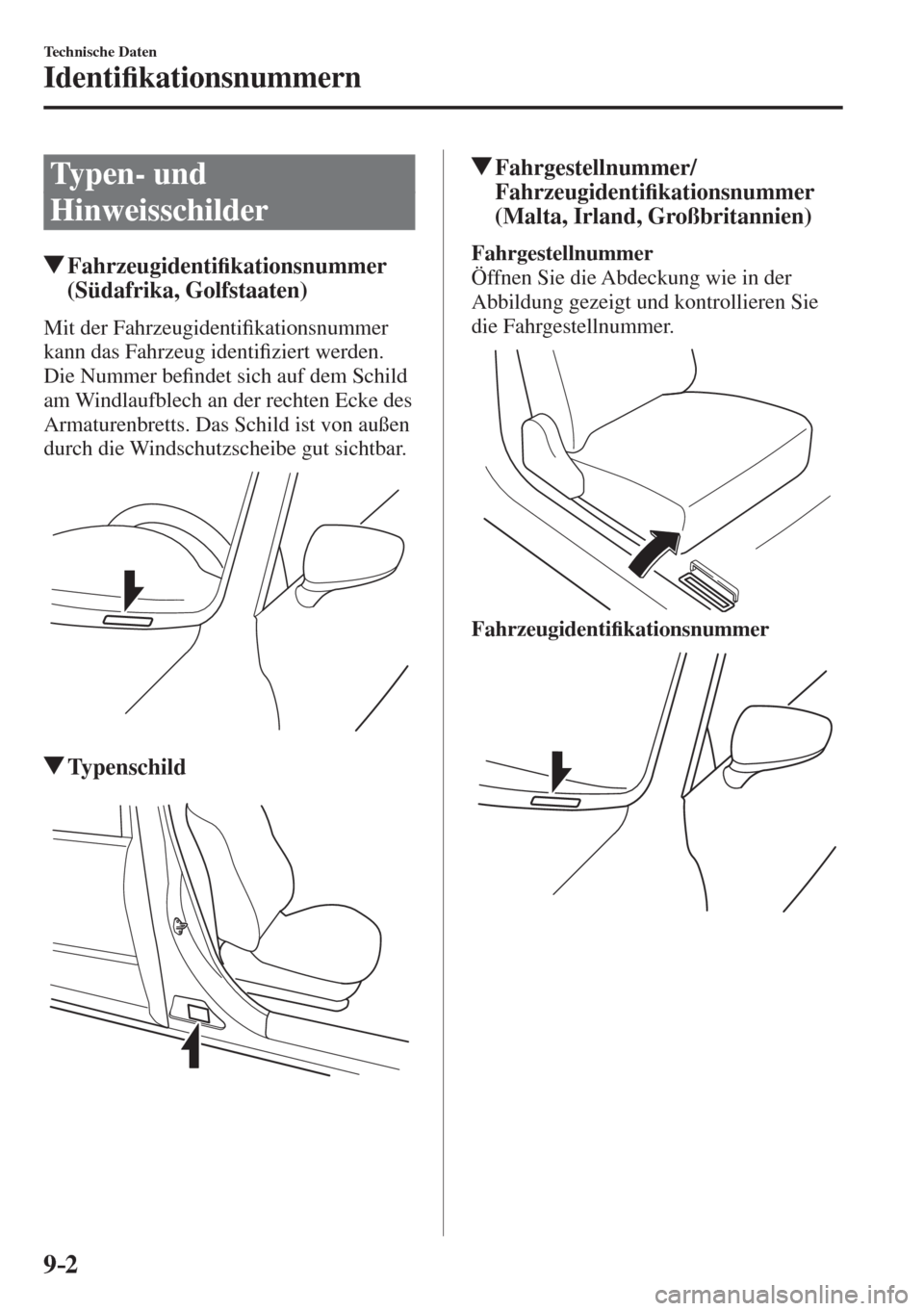

Typen- und
Hinweisschilder
Fahrzeugidenti¿ kationsnummer
(Südafrika, Golfstaaten)
Mit der Fahrzeugidenti¿ kationsnummer
kann das Fahrzeug identi¿ ziert werden.
Die Nummer be¿ ndet sich auf dem Schild
am Windlaufblech an der rechten Ecke des
Armaturenbretts. Das Schild ist von außen
durch die Windschutzscheibe gut sichtbar.


Typenschild

Fahrgestellnummer/
Fahrzeugidenti¿ kationsnummer
(Malta, Irland, Großbritannien)
Fahrgestellnummer
Öffnen Sie die Abdeckung wie in der
Abbildung gezeigt und kontrollieren Sie
die Fahrgestellnummer.


Fahrzeugidenti¿ kationsnummer




9–3
Technische Daten
Identi¿ kationsnummern
Angaben für
Abgasreinigungssystem
(Philippinen)

Reifendruckschild
Linkslenker


Rechtslenker


Motornummer
SKYACTIV-G 2.0, SKYACTIV-G 2.5


vorne

SKYACTIV-D 2.2


vorne
Konformitätsschild (Golfstaaten)
Auf diesem Schild ist das Jahr und der
Monat der Produktion aufgeführt.





9–4
Technische Daten
Technische Daten
Technische Daten
Motor
Benzinmotor
Gegenstand Technische Daten
SKYACTIV-G 2.0 SKYACTIV-G 2.5
Bauart 4-Zylinder-DOHC Reihenmotor mit 16 Ventilen
Bohrung × Hub 83,5 × 91,2 mm 89,0 × 100 mm
Hubraum 1998 cm
3 2488 cm 3
Verdichtungsgrad 13,0/14,0 13,0

Golfstaaten
Gegenstand Technische Daten
SKYACTIV-G 2.0 SKYACTIV-G 2.5
Stufenheck Kombi Stufenheck
Schaltgetriebe
Automatikgetriebe Automatikgetriebe Automatikgetriebe
Maximale
Motorleistung/
Umdrehungen 114 kW/6000/min 138 kW/5700/min
Maximales
Motordrehmoment/
Umdrehungen 200 N·m/4000/min 250 N·m/3250/min
Höchstgeschwindigkeit 212 km/h 205 km/h 202 km/h 221 km/h

Dieselmotor
Gegenstand Technische Daten
SKYACTIV-D 2.2
Bauart 4-Zylinder-DOHC Reihenmotor mit 16 Ventilen
Bohrung × Hub 86,0 × 94,3 mm
Hubraum 2191 cm
3
Verdichtungsgrad 14,0



9–5
Technische Daten
Technische Daten
Elektrische Anlage
Gegenstand Klassi¿ zierung
SKYACTIV-G 2.0, SKYACTIV-G 2.5 SKYACTIV-D 2.2
Batterie Q-85
*1
T-110 *1
12V-55Ah/20 Std. *2 oder 12V-65Ah/20 Std. *2
Zündkerzen Mazda-Original-
Zündkerzen
*3 PE5R-18-110 oder PE5S-18-110 —
*1 Q-85 oder T-110 ist für die Systeme i-stop (FOR STOP & START)/i-ELOOP. Für einen richtigen Betrieb
der Systeme i-stop (FOR STOP & START)/i-ELOOP sollte nur Q-85 oder T-110 verwendet werden. Für
Einzelheiten wenden Sie sich an einen Fachmann, wir empfehlen einen autorisierten Mazda-Vertragshändler/
Servicepartner.
*2 Nicht für das i-stop-System/i-ELOOP-System.
*3 Die Zündkerzen sind für eine optimale Leistung von SKYACTIV-G. Für Einzelheiten wenden Sie sich an einen
Fachmann, wir empfehlen einen autorisierten Mazda-Vertragshändler/Servicepartner.


VORSICHT
Für das Reinigen von Iridiumkerzen dürfen keine Drahtbürsten verwendet werden. Die
Beschichtung der Iridiumlegierung und der Platinspitzen kann beschädigt werden.


9–6
Technische Daten
Technische Daten
Schmiermittel
Motoröl *1 Europa Außer Europa
SKYACTIV-G 2.0,
SKYACTIV-G 2.5 Empfohlenes Öl *2 Ölqualität
Mazda Originalöl Supra 0W-20
API SG/SH/SJ/SL/SM/SN oder
ILSAC GF-II/GF-III/GF-IV/GF-V Mazda Originalöl Ultra 5W-30
Alternative Ölqualität
*3
API SL/SM/SN
*4 oder
ACEA A3/A5 0W-20
5W-30
SKYACTIV-D 2.2 Empfohlenes Öl
*2 Ölqualität
Mazda Originalöl Supra DPF 0W-30
ACEA C3
0W-30 / 5W-30 Mazda Originalöl Ultra DPF 5W-30
Alternative Ölqualität
*3
ACEA C3 0W-30
5W-30
*1 Siehe “Empfohlenes Öl” auf Seite 6-24
*2 Die Originalöle von Mazda sind speziell für den betreffenden Motor getestet. Für eine optimale Leistung wird
eine allzeitige Verwendung von Mazda Originalölen empfohlen.
*3 Falls kein Mazda Originalöl erhältlich ist, kann auch ein alternatives Motoröl, das die aufgelisteten
Spezi¿ kationen erfüllt, verwendet werden.
*4 In Kasachstan API SM/SN verwenden.

Verwenden Sie keine Öle, die die obenstehenden Spezi¿ kationen nicht erfüllen. Eine
Verwendung von ungeeignetem Motoröl kann zu einem Motorschaden führen, der nicht
durch die Mazda-Garantie gedeckt ist.

Schmiermittel Klassi¿ zierung
Kühlmittel Typ FL-22
Schaltgetriebeöl API Service GL-4
SAE 75W-80
Automatikgetriebeöl Mazda Originalöl ATF-FZ
Verteilergetriebeöl Mazda Long Life Hypoid-Getriebeöl SG1
Hinterraddifferentialöl Mazda Long Life Hypoid-Getriebeöl SG1
Brems-/KupplungsÀ üssigkeit SAE J1703 oder FMVSS116 DOT-3 oder DOT-4



9–7
Technische Daten
Technische Daten
Füllmengen
(Ungefähre Füllmengen)
Gegenstand Füllmenge
Motoröl SKYACTIV-G
2.0 Mit Öl¿ lterwechsel 4,2 Liter
Ohne Öl¿ lterwechsel 4,0 Liter
SKYACTIV-G
2.5 Mit Öl¿ lterwechsel 4,5 Liter
Ohne Öl¿ lterwechsel 4,3 Liter
SKYACTIV-D
2.2 Mit Öl¿ lterwechsel 5,1 Liter
Ohne Öl¿ lterwechsel 4,8 Liter
Kühlmittel SKYACTIV-G
2.0 Schaltgetriebe Linkslenker 6,6 Liter
Rechtslenker 6,5 Liter
Automatikgetriebe Linkslenker 6,9 Liter
Rechtslenker 6,7 Liter
SKYACTIV-G
2.5 Europa 7,3 Liter
Außer oben Linkslenker 7,0 Liter
Rechtslenker 6,9 Liter
SKYACTIV-D
2.2 Schaltgetriebe Linkslenker 8,5 Liter
Rechtslenker 8,8 Liter
Automatikgetriebe
Europa Linkslenker STANDARD
POWER 8,8 Liter
HIGH
POWER 8,7 Liter
Rechtslenker STANDARD
POWER 9,1 Liter
HIGH
POWER 9,0 Liter
Außer
oben Linkslenker 8,8 Liter
Rechtslenker 9,1 Liter
Schaltgetriebeöl SKYACTIV-G 2.0 1,70 Liter
SKYACTIV-D 2.2 2,40 Liter
Automatikgetriebeöl SKYACTIV-G 2.0, SKYACTIV-G 2.5 7,8 Liter
SKYACTIV-D 2.2 8,0 Liter
Verteilergetriebeöl 0,45 Liter
Hinterraddifferentialöl 0,45 Liter
Kraftstofftank Zweiradantrieb 62,0 Liter
Vierradantrieb 52,0 Liter
Die Öl- und Flüssigkeitsstände müssen immer mit den Messstäben oder den
Behälterstandanzeigen kontrolliert werden.



9–8
Technische Daten
Technische Daten
Abmessungen
S t u f e n h e c k
Gegenstand Modell
Gesamtlänge Ohne
Kennzeichenschildhalter 4865 mm
Mit
Kennzeichenschildhalter 4870 mm
Gesamtbreite 1840 mm
Gesamthöhe 1450 mm
Vorderradspur 17 Zoll-Felgen 1585 mm
19 Zoll-Felgen 1595 mm
Hinterradspur 17 Zoll-Felgen 1575 mm
19 Zoll-Felgen 1585 mm
Radstand 2830 mm

K o m b i
Gegenstand Modell
Gesamtlänge Ohne
Kennzeichenschildhalter 4800 mm
Mit
Kennzeichenschildhalter 4805 mm
Gesamtbreite 1840 mm
Gesamthöhe Ohne Dachreling 1475 mm
Mit Dachreling 1480 mm
Vorderradspur 17 Zoll-Felgen 1585 mm
19 Zoll-Felgen 1595 mm
Hinterradspur 17 Zoll-Felgen 1575 mm
19 Zoll-Felgen 1585 mm
Radstand 2750 mm
