4–21
Beim Fahren
Anlassen und Abstellen des Motors
Rollschutzfunktion (Automatikgetriebe)
Fahrzeuge, die mit der i-stop-Funktion ausgerüstet sind, verfügen auch über eine
Rollschutzfunktion. Mit dieser Funktion wird ein Rollen des Fahrzeugs verhindert, wie
zum Beispiel beim Loslassen des Bremspedals an einer Steigung unter den folgenden
Bedingungen:



 Bei abgestelltem Motor (verhindert ein Zurückrollen des Fahrzeugs)



 Wenn der Motor nach dem Loslassen des Bremspedals wieder anspringt
(verhindert plötzliche Fahrzeugbewegungen wegen Kriechen), werden plötzliche
Fahrzeugbewegungen durch die Kontrolle der Bremse verhindert.

Den Fuß vom Bremspedal wegnehmen Bremskraft aufrechterhalten
Motor erneut gestartet Beschleunigung



4–22
Beim Fahren
Anlassen und Abstellen des Motors
WARNUNG
Verlassen Sie sich nicht vollständig auf die Rollschutzfunktion.
 Die Rollschutzfunktion ist eine Zusatzfunktion, die während maximal vier Sekunden
nach dem Loslassen des Bremspedals verfügbar ist und das Fahrzeug aus dem
Zustand des abgestellten Motors beschleunigt. Ein zu starkes Vertrauen in das
System kann zu Unfällen führen, wenn sich das Fahrzeug plötzlich bewegt. Vor
dem Losfahren muss die Umgebung überprüft und der Wählhebel, das Brems- und
das Gaspedal müssen entsprechend bedient werden. Beachten Sie, dass sich das
Fahrzeug je nach der Zuladung oder einem Anhänger plötzlich bewegen kann.
  Beachten Sie, dass sich das Fahrzeug nach dem Ausschalten der Rollschutzfunktion
unter den folgenden Bedingungen plötzlich bewegen kann:



 Der Wählhebel be¿ ndet sich in der Position “N”.


 Falls sich der Wählhebel in der Position N be¿ ndet und das Bremspedal bei
eingeschalteter i-stop-Funktion losgelassen wird, vermindert sich die Bremskraft
allmählich. Lassen Sie nach dem Anlassen des Motors das Bremspedal los und
stellen Sie den Wählhebel in eine andere Position als N, um anzufahren.
HINWEIS
  Beim Anhalten an einer starken Steigung funktioniert die Rollschutzfunktion nicht,
weil der Motor nicht abgestellt wird.
  Wegen der ansprechenden Rollschutzfunktion kann sich das Ansprechverhalten
des Bremspedals ändern, Geräusche von den Bremsen können auftreten oder das
Bremspedal kann vibrieren. Dies bedeutet jedoch nicht, dass eine Störung aufgetreten
ist.


4–23
Beim Fahren
Anlassen und Abstellen des Motors
i-stop-Warnleuchte (gelb)/i-stop-Kontrollleuchte (grün)

Zur Gewährleistung eines sicheren und komfortablen Fahrzeugbetriebs überwacht das
i-stop-System dauernd die Bedienungen des Fahrers, den Zustand des Fahrzeuginnenraums
und der Außenseite und den Betriebszustand des Fahrzeugs und informiert den Fahrer mit
der i-stop-Warnleuchte (gelb) und der i-stop-Kontrollleuchte (grün) über die verschiedenen
Vorsichtsmaßnahmen und Warnungen.
HINWEIS
Bei Fahrzeugen mit einer mittleren Anzeige wird der i-stop-Betriebszustand in der
Kraftstoffüberwachungsanzeige angezeigt.
Siehe “Statusanzeige” auf Seite 4-116 .
i-stop-Warnleuchte (gelb)
Bei eingeschalteter Leuchte





 Die Leuchte wird eingeschaltet, wenn die Zündung auf “ON” gestellt wird. Sie erlischt,
sobald der Motor anspringt.



 Die Leuchte wird eingeschaltet, wenn der i-stop OFF-Schalter zum Ausschalten des
Systems gedrückt wird.



 Die Leuchte wird bei ausgeschaltetem Motor durch die folgenden Bedienungen
eingeschaltet. In diesem Fall wird der Motor aus Sicherheitsgründen nicht automatisch
angelassen. Lassen Sie den Motor normal an.



 Geöffnete Motorhaube.



 (Modell für Europa)
 Der Fahrersicherheitsgurt ist nicht angelegt und die Fahrertür ist geöffnet.



 (Außer Modell für Europa)



 (Schaltgetriebe)
 In einer anderen Schalthebelposition als der Neutralposition ist der
Fahrersicherheitsgurt nicht angelegt und die Fahrertür ist geöffnet.



 (Automatikgetriebe)
 In der Wählhebelposition “D” oder “M” (nicht zweite Stufe fest) ist der
Fahrersicherheitsgurt nicht angelegt und die Fahrertür ist geöffnet.





4–24
Beim Fahren
Anlassen und Abstellen des Motors
HINWEIS
Eine Störung des Systems wird unter den folgenden Bedingungen angezeigt. Wenden Sie
sich für eine Überprüfung an einen Fachmann, wir empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner.

 Diese Leuchte wird nicht eingeschaltet, wenn die Zündung auf “ON” gestellt ist.
 Die Leuchte leuchtet weiter, selbst wenn der i-stop OFF-Schalter bei laufendem Motor
gedrückt wird.
Bei blinkender Leuchte
Die Leuchte blinkt weiter, wenn im System eine Störung vorhanden ist. Wenden Sie sich
für eine Überprüfung an einen Fachmann, wir empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner.
i-stop-Kontrollleuchte (grün)
Bei eingeschalteter Leuchte





 Die Leuchte wird bei abgestelltem Motor ein- und beim erneuten Anlassen des Motors
ausgeschaltet.



 (Außer Modell für Europa)
 Die Leuchte wird eingeschaltet, wenn die Bedingungen zum Abstellen des Motors
während der Fahrt erfüllt sind.

Bei blinkender Leuchte





 (Schaltgetriebe)
 Die Leuchte blinkt, wenn der Schalthebel bei abgestelltem Motor in eine andere Position
als die Neutralposition gestellt wird, um den Fahrer darauf aufmerksam zu machen, dass
der Motor abgestellt ist.
  Durch Drücken des Kupplungspedals startet der Motor automatisch und die Leuchte wird
ausgeschaltet.



 (Modell für Europa)
 Die Leuchte blinkt, falls die Fahrertür bei abgestelltem Motor geöffnet wird, um den
Fahrer darauf aufmerksam zu machen dass der Leerlauf des Motors abgestellt ist. Sie wird
beim Schließen der Fahrertür ausgeschaltet.



 (Außer Modell für Europa)



 (Automatikgetriebe)
 Die Leuchte blinkt, falls das Fahrzeug angehalten wird, aber das Bremspedal mit
unzureichender Kraft betätigt wird. Drücken Sie das Bremspedal etwas stärker, weil die
Bremspedalkraft nicht ausreichend ist.




4–25
Beim Fahren
Armaturenbrett und Anzeigen
M e s s i n s t r u m e n t e


Instrumente
Typ A
Typ B
Lenkradschalter
(Mit Multiinformationsanzeige)
(Ohne Multiinformationsanzeige)



4–26
Beim Fahren
Armaturenbrett und Anzeigen



Tachometer ............................................................................................................Seite 4-27



Kilometer-, Tageskilometerzähler und Tageskilometerumschalter .......................Seite 4-27



Drehzahlmesser .....................................................................................................Seite 4-29



Instrumentenbeleuchtungsregler ...........................................................................Seite 4-31



Bordcomputer und INFO-Schalter ........................................................................Seite 4-34



Kühlmitteltemperaturanzeige ................................................................................Seite 4-29



Kraftstoffstandanzeige ..........................................................................................Seite 4-30



Außentemperaturanzeige ......................................................................................Seite 4-32



Geschwindigkeitskonstanthalteranzeige ...............................................................Seite 4-33



Multiinformationsanzeige und INFO-Schalter .....................................................Seite 4-37



Active Driving-Anzeige ........................................................................................Seite 4-48

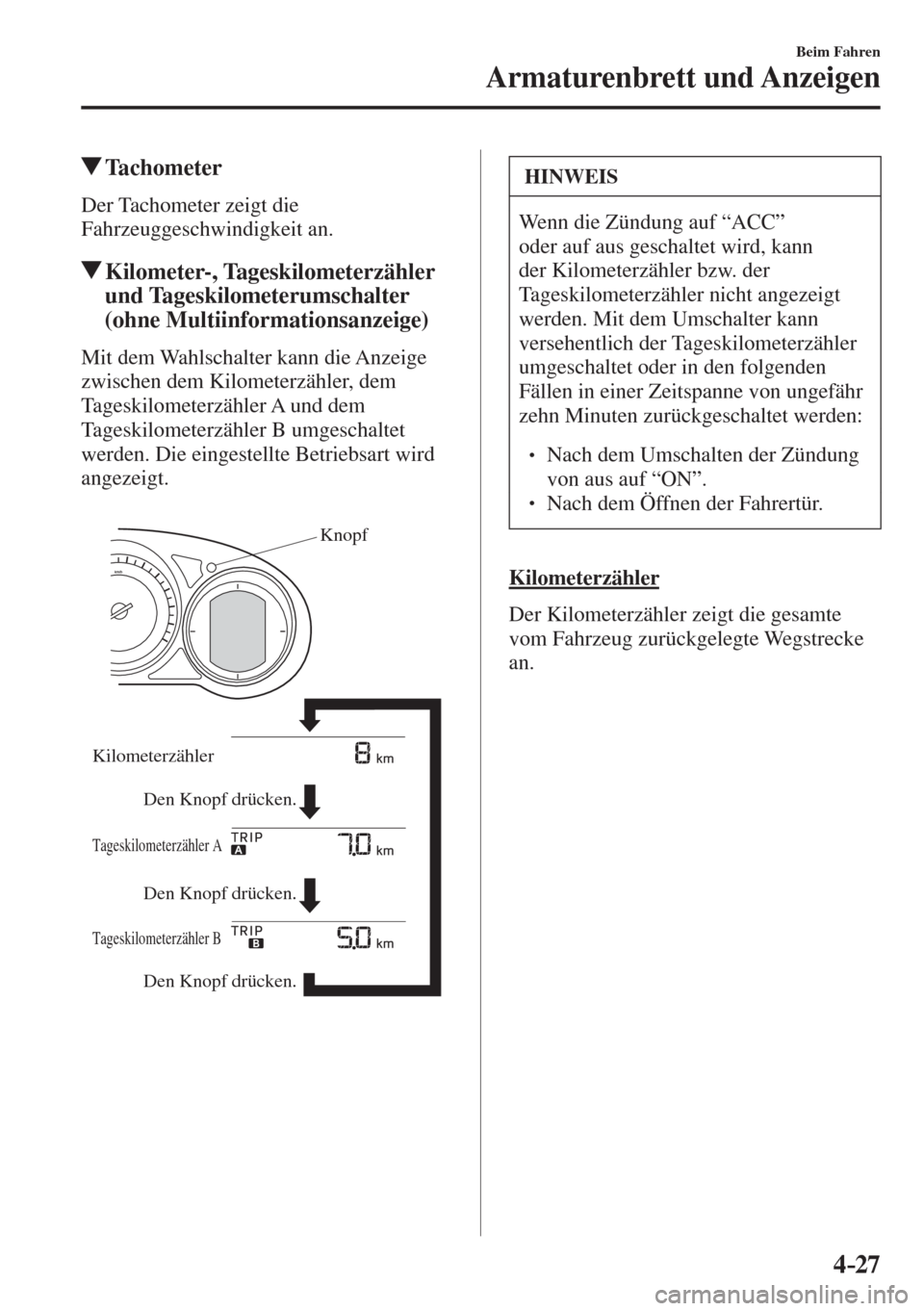

4–27
Beim Fahren
Armaturenbrett und Anzeigen
Tachometer
Der Tachometer zeigt die
Fahrzeuggeschwindigkeit an.
Kilometer-, Tageskilometerzähler
und Tageskilometerumschalter
(ohne Multiinformationsanzeige)
Mit dem Wahlschalter kann die Anzeige
zwischen dem Kilometerzähler, dem
Tageskilometerzähler A und dem
Tageskilometerzähler B umgeschaltet
werden. Die eingestellte Betriebsart wird
angezeigt.


Knopf
Den Knopf drücken. Den Knopf drücken.
Den Knopf drücken. Kilometerzähler
Tageskilometerzähler A
Tageskilometerzähler B


HINWEIS
Wenn die Zündung auf “ACC”
oder auf aus geschaltet wird, kann
der Kilometerzähler bzw. der
Tageskilometerzähler nicht angezeigt
werden. Mit dem Umschalter kann
versehentlich der Tageskilometerzähler
umgeschaltet oder in den folgenden
Fällen in einer Zeitspanne von ungefähr
zehn Minuten zurückgeschaltet werden:

 Nach dem Umschalten der Zündung
von aus auf “ON”.
  Nach dem Öffnen der Fahrertür.
Kilometerzähler
Der Kilometerzähler zeigt die gesamte
vom Fahrzeug zurückgelegte Wegstrecke
an.


4–28
Beim Fahren
Armaturenbrett und Anzeigen
Tageskilometerzähler
Der Tageskilometerzähler kann die
Gesamtdistanz von zwei Reisen
anzeigen. Die erste Reise wird mit dem
Tageskilometerzähler A, die zweite
Reise mit dem Tageskilometerzähler B
aufgezeichnet.

Zum Beispiel können Sie mit dem
Tageskilometerzähler A die Reisedistanz
vom Ausgangspunkt her messen, während
Sie mit dem Tageskilometerzähler B die
Fahrstrecke seit dem letzten Auftanken
messen.

Wenn Sie bei angezeigtem
Tageskilometerzähler A den Knopf
für weniger als 1 Sekunde nochmals
drücken, wird auf die Anzeige des
Tageskilometerzählers B umgeschaltet.

Bei eingestelltem Tageskilometerzähler
A wird “TRIP A” angezeigt. Bei
eingestelltem Tageskilometerzähler B wird
“TRIP B” angezeigt.

Der Tageskilometerzähler misst eine
zurückgelegte Wegstrecke, bis der Zähler
wieder zurückgestellt wird. Halten Sie
den Knopf für mindestens eine Sekunde
gedrückt, um die Zähleranzeige auf “0.0”
zurückzustellen. Der Tageskilometerzähler
kann zum Messen zurückgelegter
Wegstrecken oder zum Überprüfen des
Kraftstoffverbrauchs verwendet werden. HINWEIS
  (Fahrzeuge mit Audiogerät Typ C/
Ty p D )
 Falls die
Kraftstoffverbrauchsdaten mit der
Kraftstoffverbrauchsüberwachung
oder der Tageskilometerzähler
A mit dem Tageskilometerzähler
bei eingeschalteter
Synchronisation zwischen
Kraftstoffverbrauchsüberwachung
und Tageskilometerzähler
zurückgestellt wurden, werden die
Kraftstoffverbrauchsdaten und der
Tageskilometerzähler zusammen
zurückgestellt.
 Siehe “Überwachung des
Kraftstoffverbrauchs” auf Seite
4-114 .
  Nur der Tageskilometerzähler kann
Distanzen mit einer Genauigkeit von
hundert Metern anzeigen.
  Der Tageskilometerzähler wird
gelöscht, wenn:



 die Stromversorgung unterbrochen
wird (durchgebrannte Sicherung
oder abgeklemmte Batterie),



 oder das Fahrzeug über
eine Strecke von mehr als
9999,9 Kilometer gefahren wird.
