2016 MAZDA MODEL 6 Betriebsanleitung (in German)

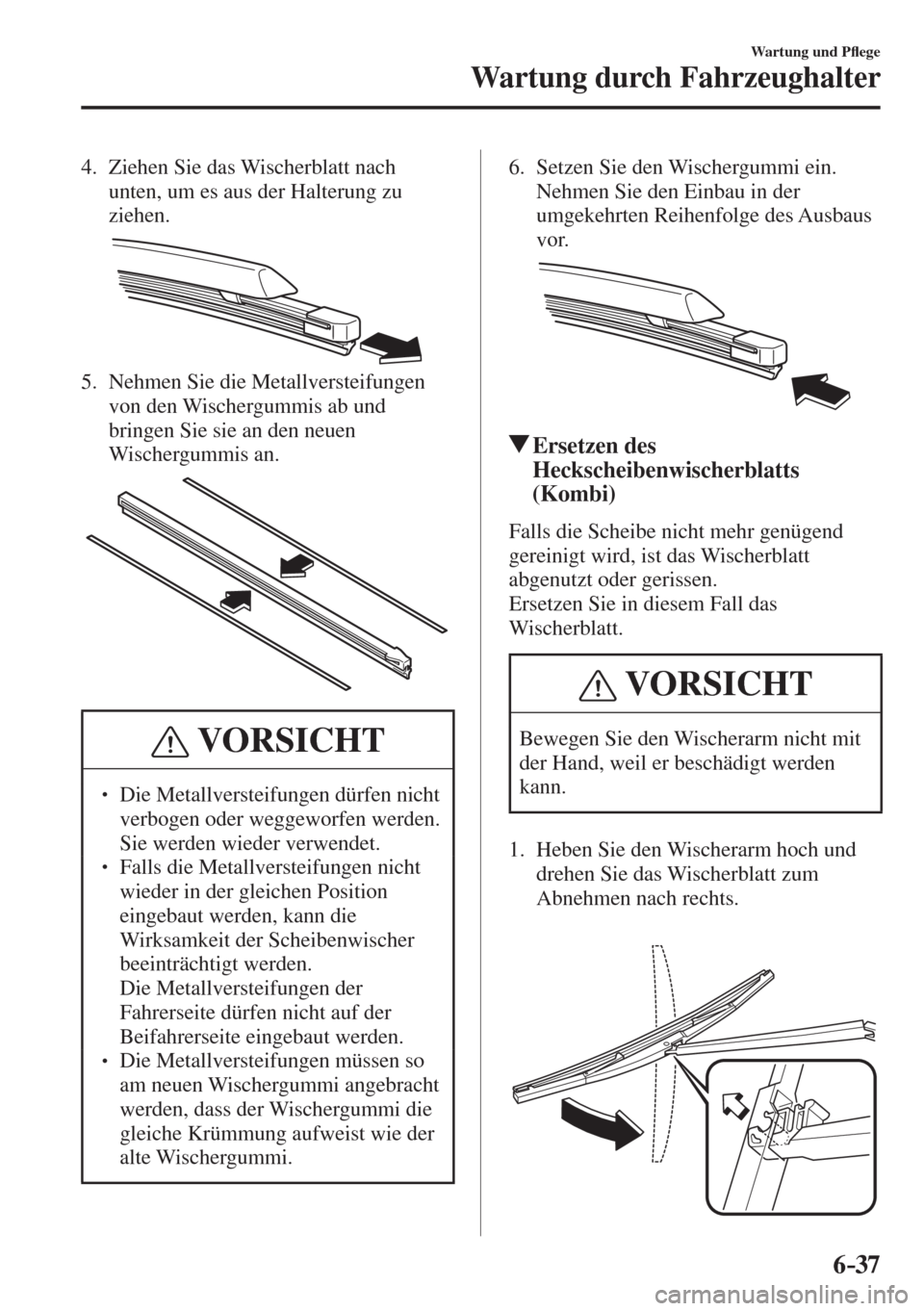

6–37
Wartung und PÀ ege
Wartung durch Fahrzeughalter
4. Ziehen Sie das Wischerblatt nach
unten, um es aus der Halterung zu
ziehen.


5. Nehmen Sie die Metallversteifungen
von den Wischergummis ab und
bringen Sie sie an den neuen
Wischergummis an.


VORSICHT
  Die Metallversteifungen dürfen nicht
verbogen oder weggeworfen werden.
Sie werden wieder verwendet.
  Falls die Metallversteifungen nicht
wieder in der gleichen Position
eingebaut werden, kann die
Wirksamkeit der Scheibenwischer
beeinträchtigt werden.
 Die Metallversteifungen der
Fahrerseite dürfen nicht auf der
Beifahrerseite eingebaut werden.
  Die Metallversteifungen müssen so
am neuen Wischergummi angebracht
werden, dass der Wischergummi die
gleiche Krümmung aufweist wie der
alte Wischergummi. 6. Setzen Sie den Wischergummi ein.
Nehmen Sie den Einbau in der
umgekehrten Reihenfolge des Ausbaus
vor.


Ersetzen des
Heckscheibenwischerblatts
(Kombi)
Falls die Scheibe nicht mehr genügend
gereinigt wird, ist das Wischerblatt
abgenutzt oder gerissen.
Ersetzen Sie in diesem Fall das
Wischerblatt.
VORSICHT
Bewegen Sie den Wischerarm nicht mit
der Hand, weil er beschädigt werden
kann.
1. Heben Sie den Wischerarm hoch und
drehen Sie das Wischerblatt zum
Abnehmen nach rechts.

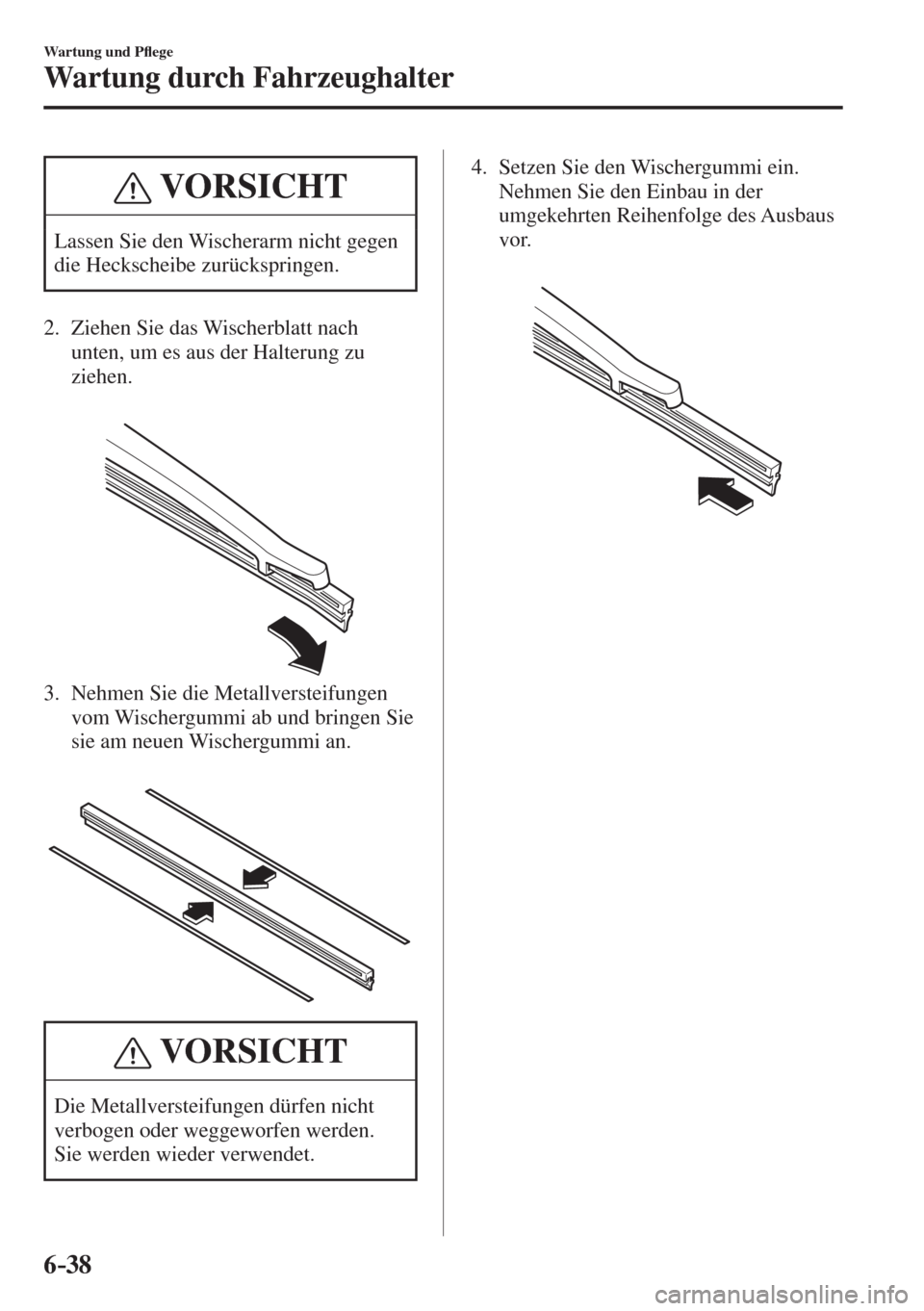

6–38
Wartung und PÀ ege
Wartung durch Fahrzeughalter
VORSICHT
Lassen Sie den Wischerarm nicht gegen
die Heckscheibe zurückspringen.
2. Ziehen Sie das Wischerblatt nach
unten, um es aus der Halterung zu
ziehen.



3. Nehmen Sie die Metallversteifungen
vom Wischergummi ab und bringen Sie
sie am neuen Wischergummi an.



VORSICHT
Die Metallversteifungen dürfen nicht
verbogen oder weggeworfen werden.
Sie werden wieder verwendet. 4. Setzen Sie den Wischergummi ein.
Nehmen Sie den Einbau in der
umgekehrten Reihenfolge des Ausbaus
vor.

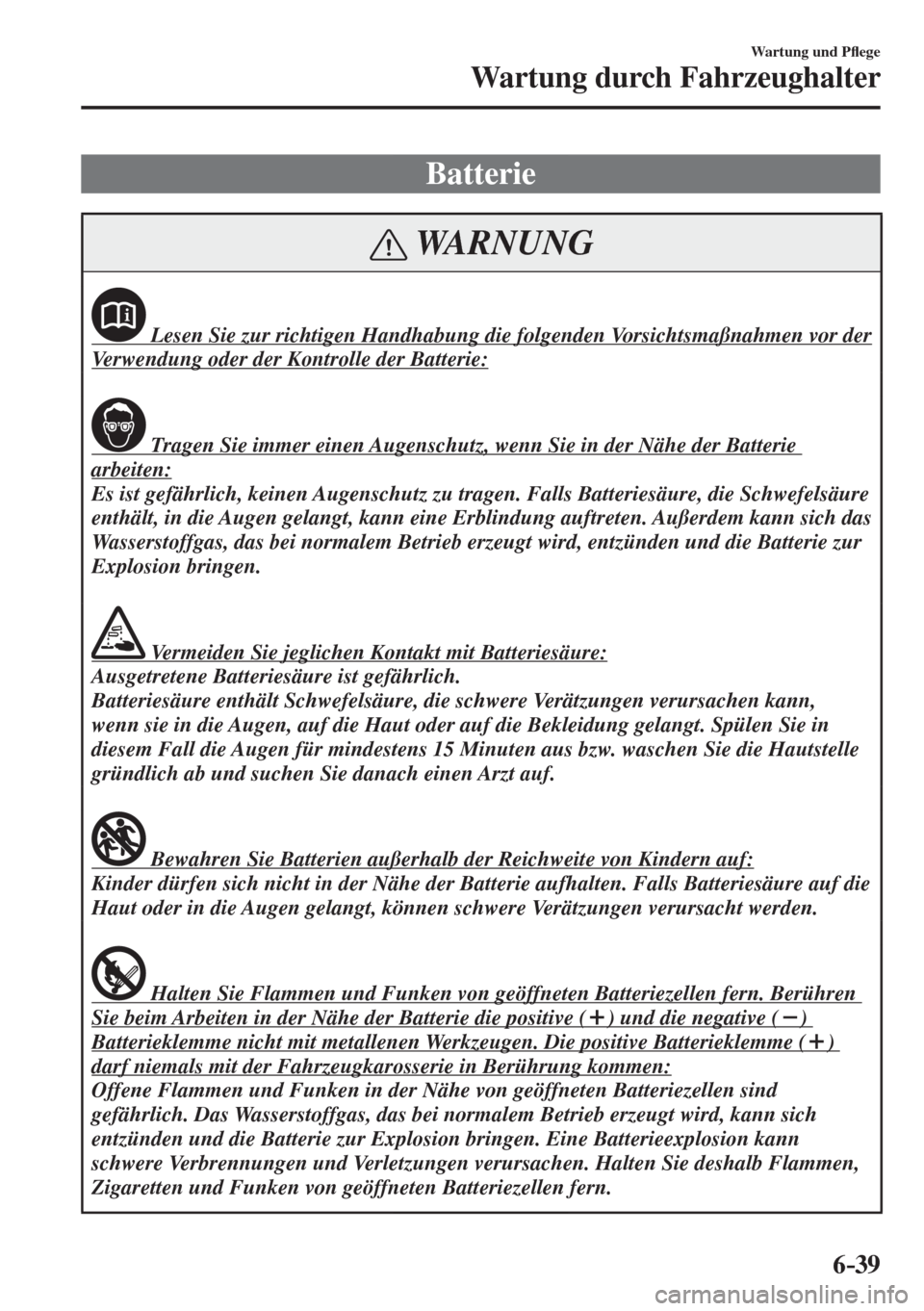

6–39
Wartung und PÀ ege
Wartung durch Fahrzeughalter
Batterie
WARNUNG
Lesen Sie zur richtigen Handhabung die folgenden Vorsichtsmaßnahmen vor der
Verwendung oder der Kontrolle der Batterie:

Tragen Sie immer einen Augenschutz, wenn Sie in der Nähe der Batterie
arbeiten:
Es ist gefährlich, keinen Augenschutz zu tragen. Falls Batteriesäure, die Schwefelsäure
enthält, in die Augen gelangt, kann eine Erblindung auftreten. Außerdem kann sich das
Wasserstoffgas, das bei normalem Betrieb erzeugt wird, entzünden und die Batterie zur
Explosion bringen.

Vermeiden Sie jeglichen Kontakt mit Batteriesäure:
Ausgetretene Batteriesäure ist gefährlich.
Batteriesäure enthält Schwefelsäure, die schwere Verätzungen verursachen kann,
wenn sie in die Augen, auf die Haut oder auf die Bekleidung gelangt. Spülen Sie in
diesem Fall die Augen für mindestens 15 Minuten aus bzw. waschen Sie die Hautstelle
gründlich ab und suchen Sie danach einen Arzt auf.

Bewahren Sie Batterien außerhalb der Reichweite von Kindern auf:
Kinder dürfen sich nicht in der Nähe der Batterie aufhalten. Falls Batteriesäure auf die
Haut oder in die Augen gelangt, können schwere Verätzungen verursacht werden.

Halten Sie Flammen und Funken von geöffneten Batteriezellen fern. Berühren
Sie beim Arbeiten in der Nähe der Batterie die positive ( ) und die negative ( )
Batterieklemme nicht mit metallenen Werkzeugen. Die positive Batterieklemme ( )
darf niemals mit der Fahrzeugkarosserie in Berührung kommen:
Offene Flammen und Funken in der Nähe von geöffneten Batteriezellen sind
gefährlich. Das Wasserstoffgas, das bei normalem Betrieb erzeugt wird, kann sich
entzünden und die Batterie zur Explosion bringen. Eine Batterieexplosion kann
schwere Verbrennungen und Verletzungen verursachen. Halten Sie deshalb Flammen,
Zigaretten und Funken von geöffneten Batteriezellen fern.


6–40
Wartung und PÀ ege
Wartung durch Fahrzeughalter
WARNUNG
Halten Sie Flammen, Zigaretten und Funken von geöffneten Batteriezellen fern:
Offene Flammen und Funken in der Nähe von geöffneten Batteriezellen sind
gefährlich. Das Wasserstoffgas, das bei normalem Betrieb erzeugt wird, kann sich
entzünden und die Batterie zur Explosion bringen. Eine Batterieexplosion kann
schwere Verbrennungen und Verletzungen verursachen.
HINWEIS
Für die Batteriewartung muss der Batteriedeckel entfernt werden.

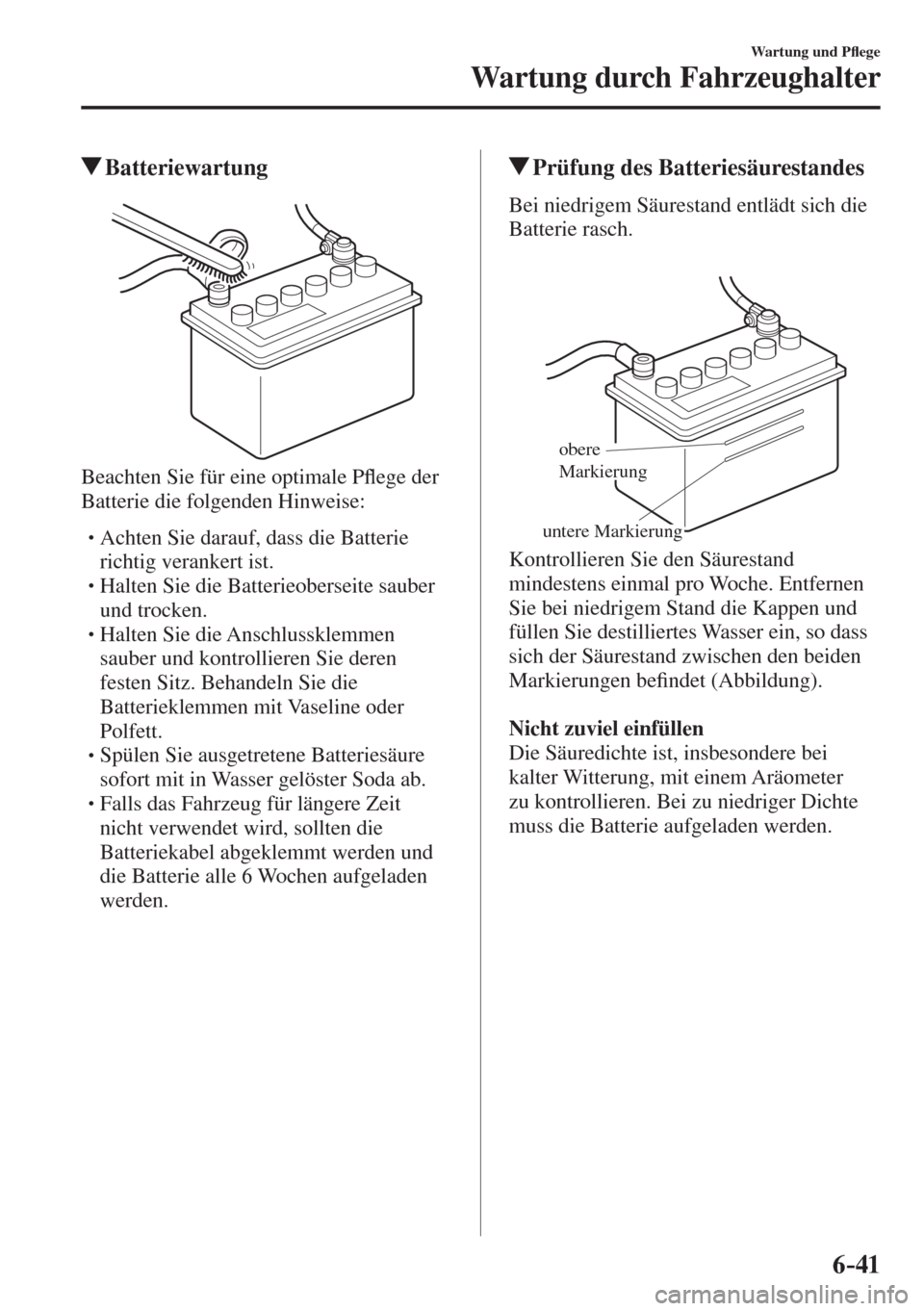

6–41
Wartung und PÀ ege
Wartung durch Fahrzeughalter
Batteriewartung

Beachten Sie für eine optimale PÀ ege der
Batterie die folgenden Hinweise:



 Achten Sie darauf, dass die Batterie
richtig verankert ist.



 Halten Sie die Batterieoberseite sauber
und trocken.



 Halten Sie die Anschlussklemmen
sauber und kontrollieren Sie deren
festen Sitz. Behandeln Sie die
Batterieklemmen mit Vaseline oder
Polfett.



 Spülen Sie ausgetretene Batteriesäure
sofort mit in Wasser gelöster Soda ab.



 Falls das Fahrzeug für längere Zeit
nicht verwendet wird, sollten die
Batteriekabel abgeklemmt werden und
die Batterie alle 6 Wochen aufgeladen
werden.

Prüfung des Batteriesäurestandes
Bei niedrigem Säurestand entlädt sich die
Batterie rasch.


obere
Markierung
untere Markierung
Kontrollieren Sie den Säurestand
mindestens einmal pro Woche. Entfernen
Sie bei niedrigem Stand die Kappen und
füllen Sie destilliertes Wasser ein, so dass
sich der Säurestand zwischen den beiden
Markierungen be¿ ndet (Abbildung).

Nicht zuviel einfüllen
Die Säuredichte ist, insbesondere bei
kalter Witterung, mit einem Aräometer
zu kontrollieren. Bei zu niedriger Dichte
muss die Batterie aufgeladen werden.

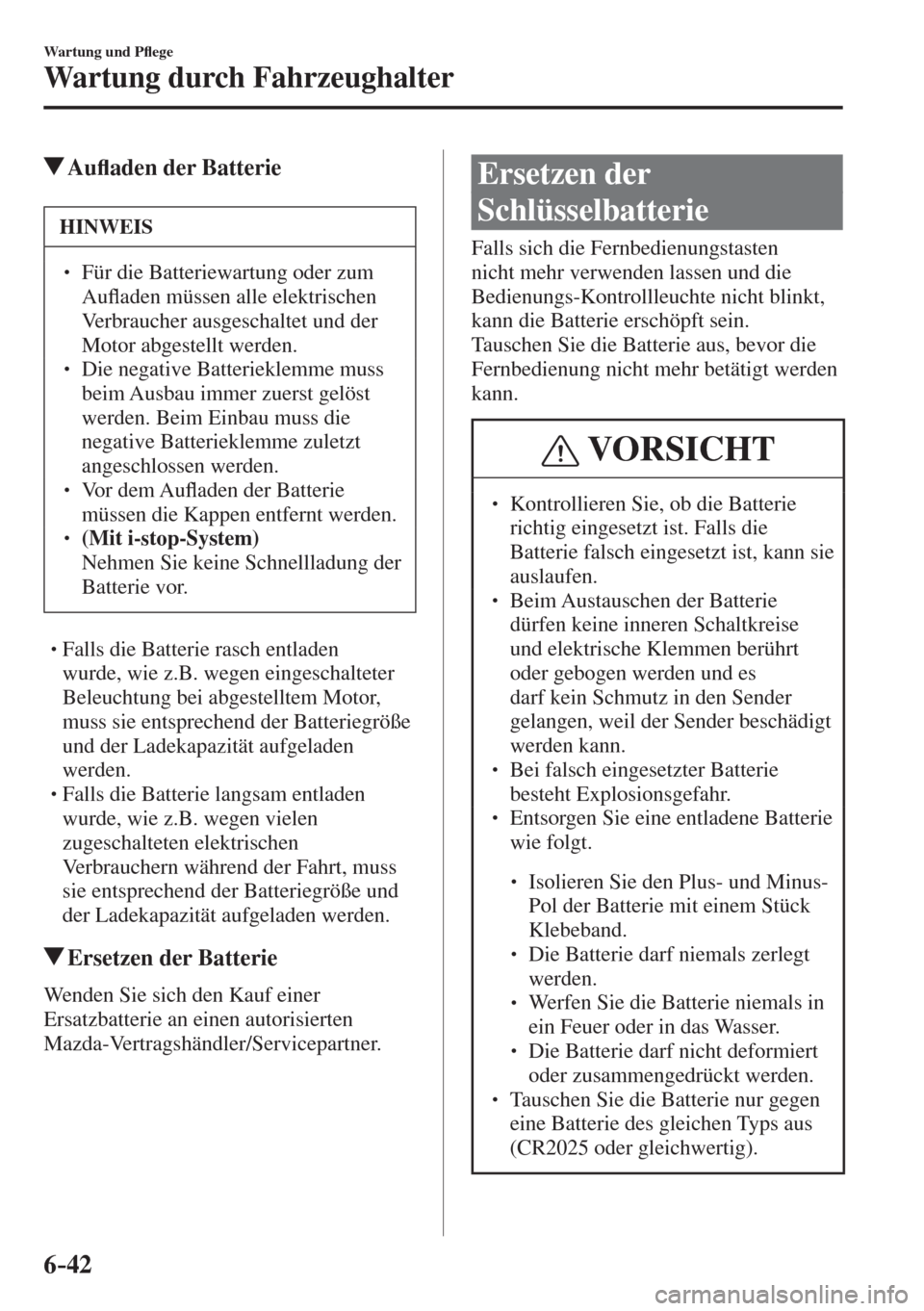

6–42
Wartung und PÀ ege
Wartung durch Fahrzeughalter
AuÀ aden der Batterie
HINWEIS

 Für die Batteriewartung oder zum
AuÀ aden müssen alle elektrischen
Verbraucher ausgeschaltet und der
Motor abgestellt werden.
  Die negative Batterieklemme muss
beim Ausbau immer zuerst gelöst
werden. Beim Einbau muss die
negative Batterieklemme zuletzt
angeschlossen werden.
  Vor dem AuÀ aden der Batterie
müssen die Kappen entfernt werden.
  (Mit i-stop-System)  Nehmen Sie keine Schnellladung der
Batterie vor.



 Falls die Batterie rasch entladen
wurde, wie z.B. wegen eingeschalteter
Beleuchtung bei abgestelltem Motor,
muss sie entsprechend der Batteriegröße
und der Ladekapazität aufgeladen
werden.



 Falls die Batterie langsam entladen
wurde, wie z.B. wegen vielen
zugeschalteten elektrischen
Verbrauchern während der Fahrt, muss
sie entsprechend der Batteriegröße und
der Ladekapazität aufgeladen werden.

Ersetzen der Batterie
W e n d e n S i e s i c h d e n K a u f e i n e r
Ersatzbatterie an einen autorisierten
Mazda-Vertragshändler/Servicepartner.
Ersetzen der
Schlüsselbatterie
Falls sich die Fernbedienungstasten
nicht mehr verwenden lassen und die
Bedienungs-Kontrollleuchte nicht blinkt,
kann die Batterie erschöpft sein.
Tauschen Sie die Batterie aus, bevor die
Fernbedienung nicht mehr betätigt werden
kann.
VORSICHT
  Kontrollieren Sie, ob die Batterie
richtig eingesetzt ist. Falls die
Batterie falsch eingesetzt ist, kann sie
auslaufen.
  Beim Austauschen der Batterie
dürfen keine inneren Schaltkreise
und elektrische Klemmen berührt
oder gebogen werden und es
darf kein Schmutz in den Sender
gelangen, weil der Sender beschädigt
werden kann.
  Bei falsch eingesetzter Batterie
besteht Explosionsgefahr.
  Entsorgen Sie eine entladene Batterie
wie folgt.



 Isolieren Sie den Plus- und Minus-
Pol der Batterie mit einem Stück
Klebeband.



 Die Batterie darf niemals zerlegt
werden.



 Werfen Sie die Batterie niemals in
ein Feuer oder in das Wasser.



 Die Batterie darf nicht deformiert
oder zusammengedrückt werden.

 Tauschen Sie die Batterie nur gegen
eine Batterie des gleichen Typs aus
(CR2025 oder gleichwertig).

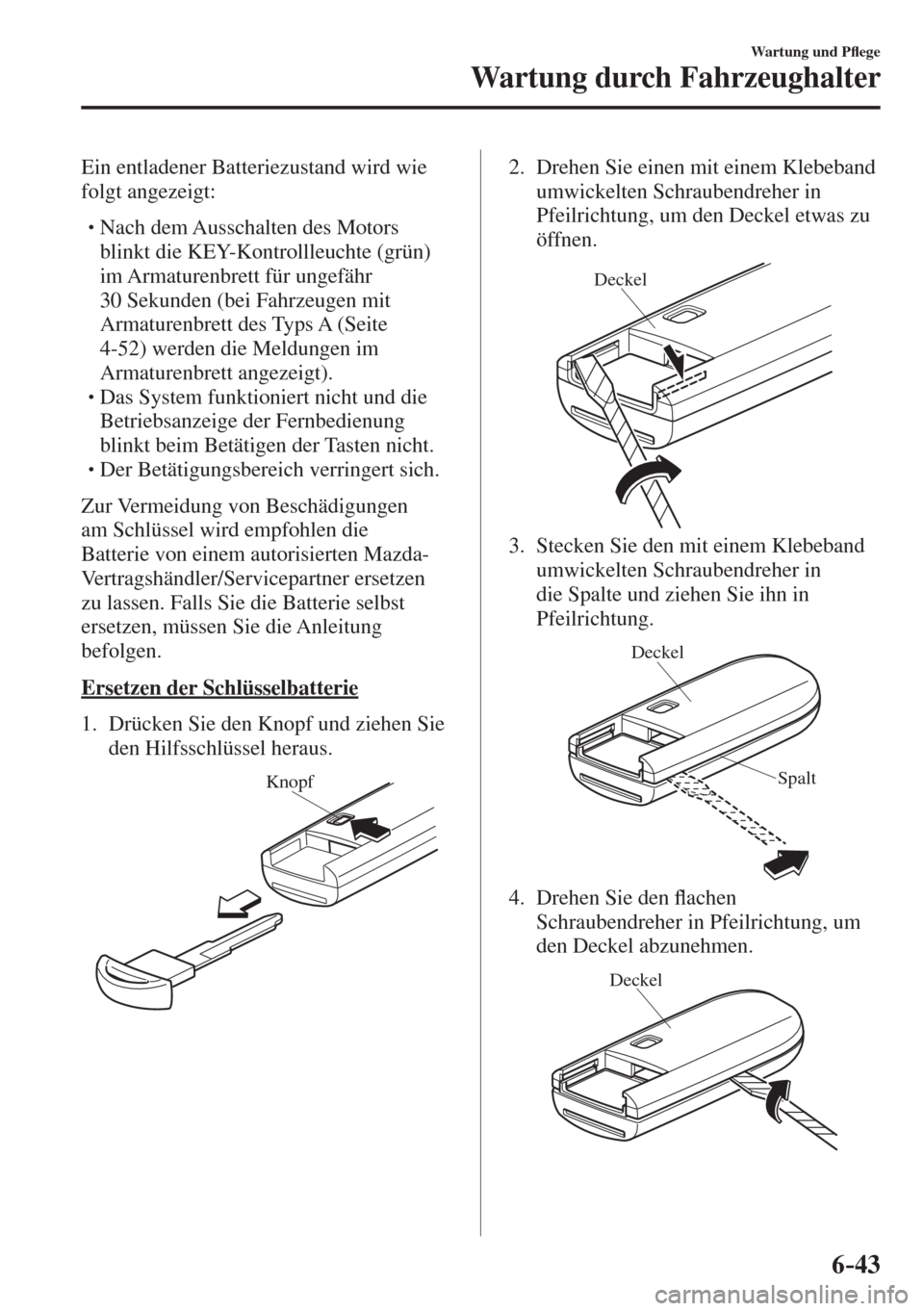

6–43
Wartung und PÀ ege
Wartung durch Fahrzeughalter
Ein entladener Batteriezustand wird wie
folgt angezeigt:



 Nach dem Ausschalten des Motors
blinkt die KEY-Kontrollleuchte (grün)
im Armaturenbrett für ungefähr
30 Sekunden (bei Fahrzeugen mit
Armaturenbrett des Typs A (Seite
4-52 ) werden die Meldungen im
Armaturenbrett angezeigt).



 Das System funktioniert nicht und die
Betriebsanzeige der Fernbedienung
blinkt beim Betätigen der Tasten nicht.



 Der Betätigungsbereich verringert sich.
Zur Vermeidung von Beschädigungen
am Schlüssel wird empfohlen die
Batterie von einem autorisierten Mazda-
Vertragshändler/Servicepartner ersetzen
zu lassen. Falls Sie die Batterie selbst
ersetzen, müssen Sie die Anleitung
befolgen.
Ersetzen der Schlüsselbatterie
1. Drücken Sie den Knopf und ziehen Sie
den Hilfsschlüssel heraus.

Knopf
2. Drehen Sie einen mit einem Klebeband
umwickelten Schraubendreher in
Pfeilrichtung, um den Deckel etwas zu
öffnen.

Deckel

3. Stecken Sie den mit einem Klebeband
umwickelten Schraubendreher in
die Spalte und ziehen Sie ihn in
Pfeilrichtung.

Deckel
Spalt

4. Drehen Sie den À achen
Schraubendreher in Pfeilrichtung, um
den Deckel abzunehmen.

Deckel



6–44
Wartung und PÀ ege
Wartung durch Fahrzeughalter
5. Nehmen Sie die Batteriekappe ab und
entfernen Sie die Batterie.


6. Setzen Sie die neue Batterie mit nach
oben gerichtetem positiven Pol ein und
bringen Sie die Batteriekappe an.


7. Schließen Sie den Deckel.


8. Stecken Sie den Hilfsschlüssel wieder
hinein.

VORSICHT
  Der in der Abbildung gezeigte
Gummiring darf dabei nicht zerkratzt
oder beschädigt werden.
  Falls sich der Gummiring löst, muss
er vor dem Einsetzen einer neuen
Batterie wieder angebracht werden.


Gummiring
