2016 MAZDA MODEL 6 Betriebsanleitung (in German)

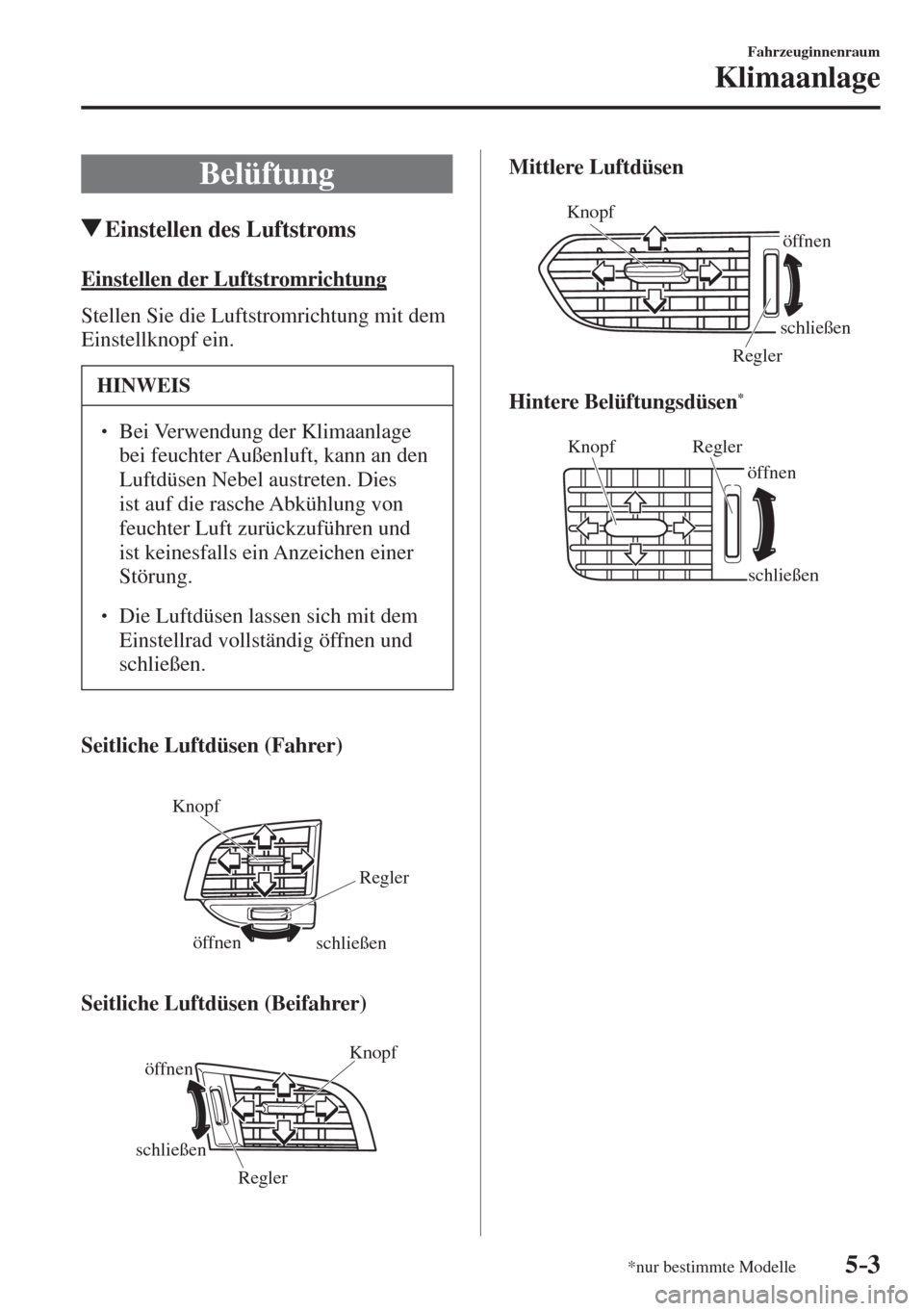

5–3
Fahrzeuginnenraum
Klimaanlage
*nur bestimmte Modelle
Belüftung
Einstellen des Luftstroms
Einstellen der Luftstromrichtung
Stellen Sie die Luftstromrichtung mit dem
Einstellknopf ein.
HINWEIS
  Bei Verwendung der Klimaanlage
bei feuchter Außenluft, kann an den
Luftdüsen Nebel austreten. Dies
ist auf die rasche Abkühlung von
feuchter Luft zurückzuführen und
ist keinesfalls ein Anzeichen einer
Störung.

 Die Luftdüsen lassen sich mit dem
Einstellrad vollständig öffnen und
schließen.
Seitliche Luftdüsen (Fahrer)

Knopf
Regler
öffnen
schließen

Seitliche Luftdüsen (Beifahrer)

öffnenKnopf
Regler schließen
Mittlere Luftdüsen

öffnen Knopf
Regler
schließen

Hintere Belüftungsdüsen
*

KnopfRegler
schließen öffnen



5–4
Fahrzeuginnenraum
Klimaanlage
Einstellen der Luftströme

Armaturenbrettbelüftungsdüsen
Armaturenbrett- und Fußraumbelüftungsdüsen
Fußraumbelüftungsdüsen
Defroster- und Fußraumbelüftungsdüsen
Defrosterdüsen
* Mit hinteren Belüftungsdüsen


5–5
Fahrzeuginnenraum
Klimaanlage
Manuelle Ausführung
A/C-Schalter Frischluft/Umluftschalter HeckscheibenheizungsschalterLuftstromschalter Gebläseschalter Temperaturregler
Regelschalter
Temperaturregler
Mit diesem Regler lässt sich die
Temperatur einstellen. Drehen Sie den
Regler zum Heizen nach rechts und zum
Kühlen nach links.
Gebläseschalter
Mit diesem Schalter können verschiedene
Gebläsedrehzahlen eingestellt werden.
Das Gebläse verfügt über vier
verschiedene Drehzahlen.
Luftstromschalter
Drehen Sie den Luftstromschalter zum
Einstellen eines gewünschten Luftstroms
(Seite 5-4 ).
HINWEIS
  Der Luftstromschalter kann auch in
Zwischenpositionen (
) zwischen
den einzelnen Luftstromeinstellungen
eingestellt werden. Stellen Sie den
Regler in die Mittelposition, um den
Luftstrom zwischen den beiden
Betriebsarten aufzuteilen.
  Wenn der Luftstromschalter sich zum
Beispiel in der Position
be¿ ndet,
zwischen den Positionen
und
ist der Luftstrom in den Fußraum
schwächer als in der Position
.

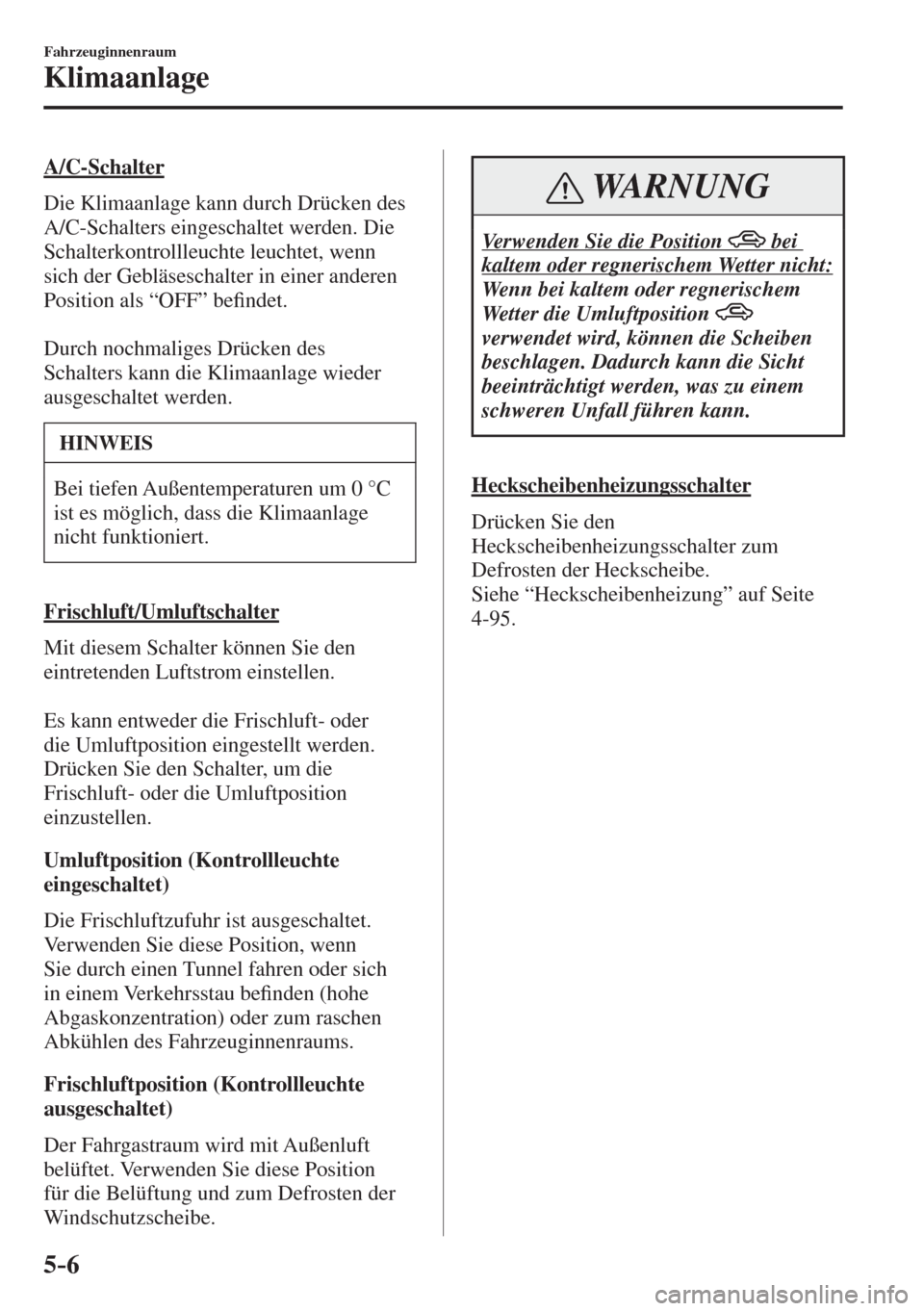

5–6
Fahrzeuginnenraum
Klimaanlage
A/C-Schalter
Die Klimaanlage kann durch Drücken des
A/C-Schalters eingeschaltet werden. Die
Schalterkontrollleuchte leuchtet, wenn
sich der Gebläseschalter in einer anderen
Position als “OFF” be¿ ndet.

Durch nochmaliges Drücken des
Schalters kann die Klimaanlage wieder
ausgeschaltet werden.
HINWEIS
Bei tiefen Außentemperaturen um 0 °C
ist es möglich, dass die Klimaanlage
nicht funktioniert.
Frischluft/Umluftschalter
Mit diesem Schalter können Sie den
eintretenden Luftstrom einstellen.

Es kann entweder die Frischluft- oder
die Umluftposition eingestellt werden.
Drücken Sie den Schalter, um die
Frischluft- oder die Umluftposition
einzustellen.
Umluftposition (Kontrollleuchte
eingeschaltet)
Die Frischluftzufuhr ist ausgeschaltet.
Verwenden Sie diese Position, wenn
Sie durch einen Tunnel fahren oder sich
in einem Verkehrsstau be¿ nden (hohe
Abgaskonzentration) oder zum raschen
Abkühlen des Fahrzeuginnenraums.
Frischluftposition (Kontrollleuchte
ausgeschaltet)
Der Fahrgastraum wird mit Außenluft
belüftet. Verwenden Sie diese Position
für die Belüftung und zum Defrosten der
Windschutzscheibe.
WARNUNG
Verwenden Sie die Position bei
kaltem oder regnerischem Wetter nicht:
Wenn bei kaltem oder regnerischem
Wetter die Umluftposition

verwendet wird, können die Scheiben
beschlagen. Dadurch kann die Sicht
beeinträchtigt werden, was zu einem
schweren Unfall führen kann.
Heckscheibenheizungsschalter
Drücken Sie den
Heckscheibenheizungsschalter zum
Defrosten der Heckscheibe.
Siehe “Heckscheibenheizung” auf Seite
4-95 .

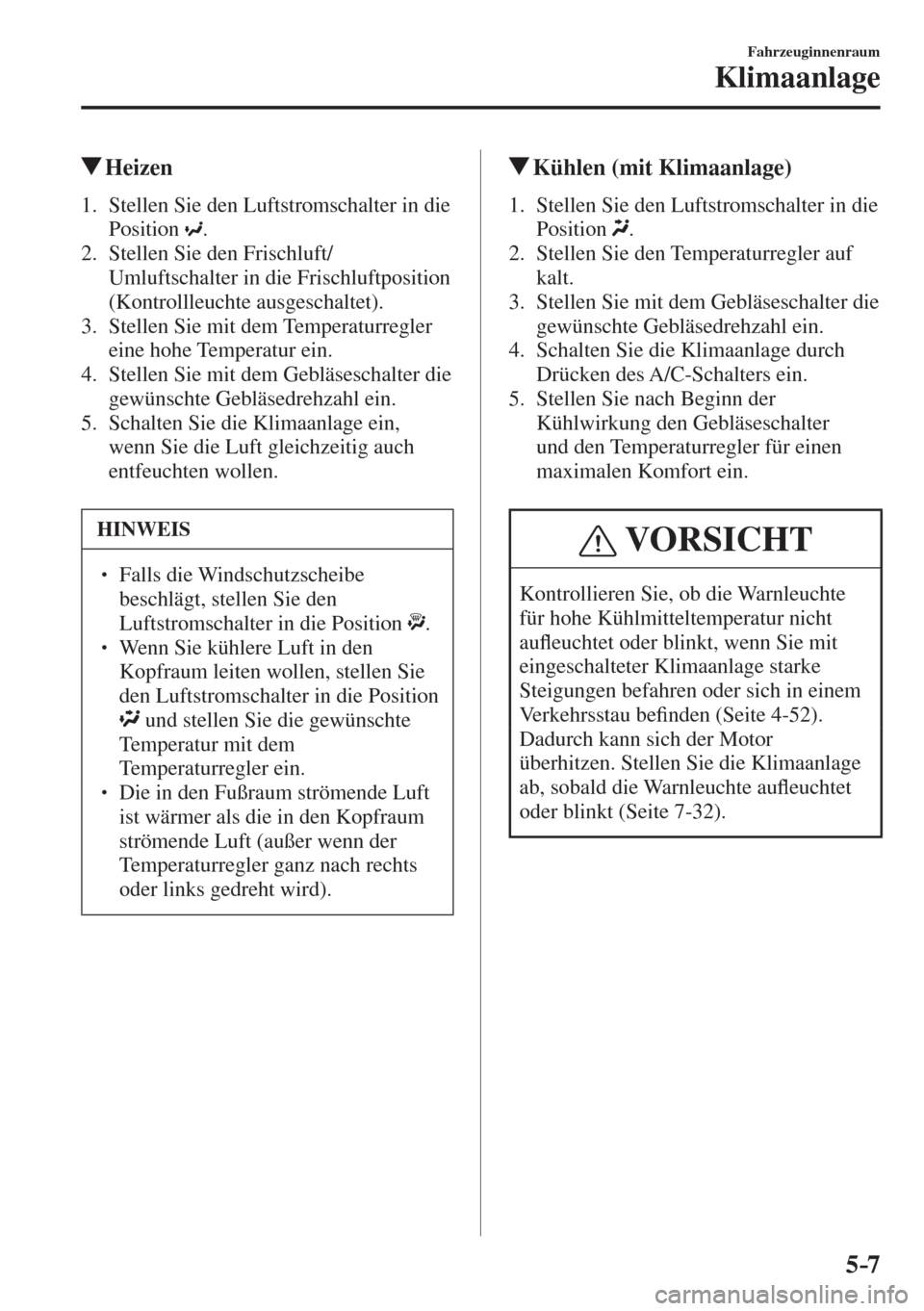

5–7
Fahrzeuginnenraum
Klimaanlage
Heizen
1. Stellen Sie den Luftstromschalter in die
Position
.
2. Stellen Sie den Frischluft/
Umluftschalter in die Frischluftposition
(Kontrollleuchte ausgeschaltet).
3. Stellen Sie mit dem Temperaturregler
eine hohe Temperatur ein.
4. Stellen Sie mit dem Gebläseschalter die
gewünschte Gebläsedrehzahl ein.
5. Schalten Sie die Klimaanlage ein,
wenn Sie die Luft gleichzeitig auch
entfeuchten wollen.

HINWEIS
  Falls die Windschutzscheibe
beschlägt, stellen Sie den
Luftstromschalter in die Position
.   Wenn Sie kühlere Luft in den
Kopfraum leiten wollen, stellen Sie
den Luftstromschalter in die Position

und stellen Sie die gewünschte
Temperatur mit dem
Temperaturregler ein.
  Die in den Fußraum strömende Luft
ist wärmer als die in den Kopfraum
strömende Luft (außer wenn der
Temperaturregler ganz nach rechts
oder links gedreht wird).
Kühlen (mit Klimaanlage)
1. Stellen Sie den Luftstromschalter in die
Position
.
2. Stellen Sie den Temperaturregler auf
kalt.
3. Stellen Sie mit dem Gebläseschalter die
gewünschte Gebläsedrehzahl ein.
4. Schalten Sie die Klimaanlage durch
Drücken des A/C -Schalters ein.
5. Stellen Sie nach Beginn der
Kühlwirkung den Gebläseschalter
und den Temperaturregler für einen
maximalen Komfort ein.

VORSICHT
Kontrollieren Sie, ob die Warnleuchte
für hohe Kühlmitteltemperatur nicht
auÀ euchtet oder blinkt, wenn Sie mit
eingeschalteter Klimaanlage starke
Steigungen befahren oder sich in einem
Verkehrsstau be¿ nden (Seite 4-52 ).
Dadurch kann sich der Motor
überhitzen. Stellen Sie die Klimaanlage
ab, sobald die Warnleuchte auÀ euchtet
oder blinkt (Seite 7-32 ).

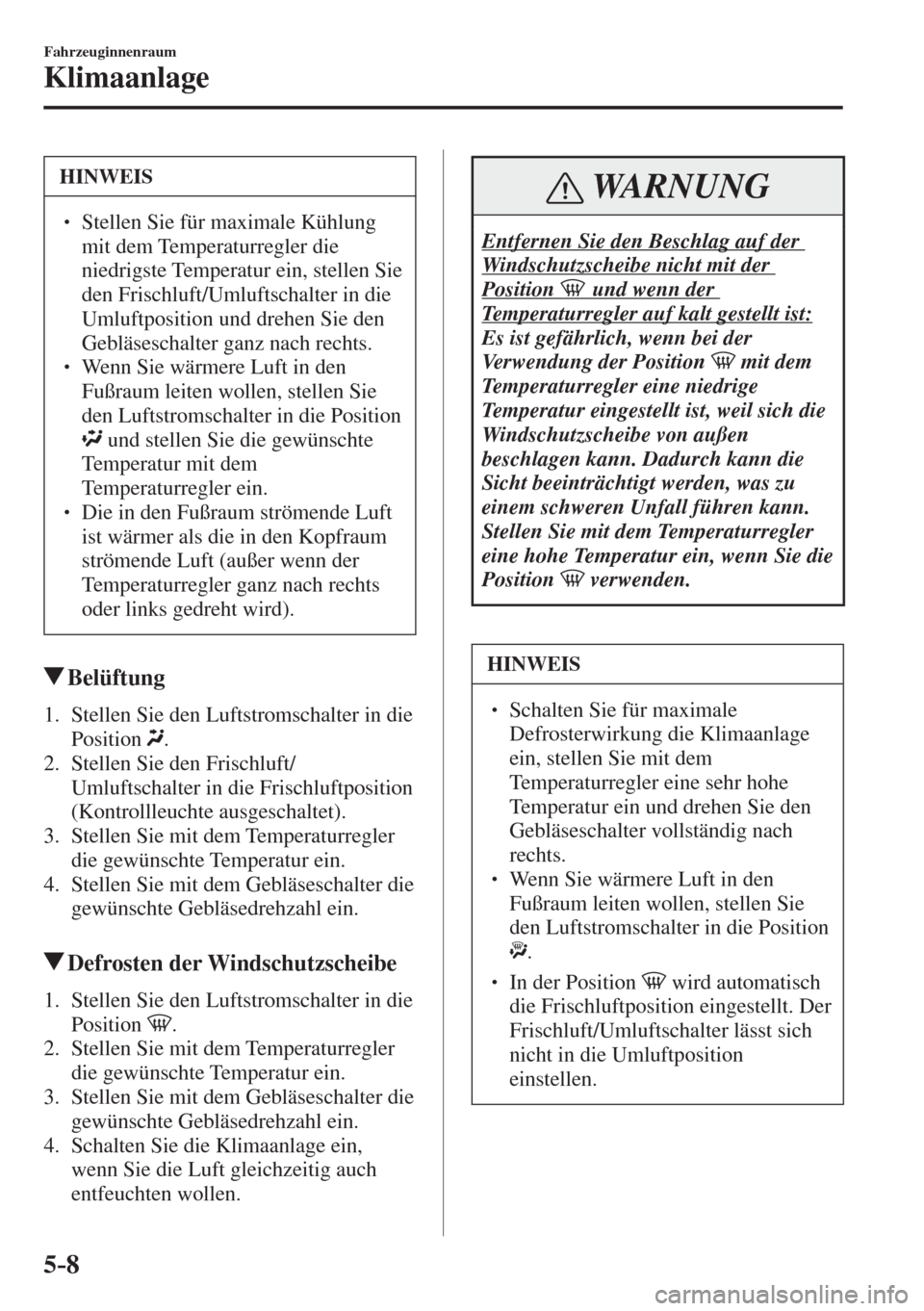

5–8
Fahrzeuginnenraum
Klimaanlage
HINWEIS
  Stellen Sie für maximale Kühlung
mit dem Temperaturregler die
niedrigste Temperatur ein, stellen Sie
den Frischluft/Umluftschalter in die
Umluftposition und drehen Sie den
Gebläseschalter ganz nach rechts.
  Wenn Sie wärmere Luft in den
Fußraum leiten wollen, stellen Sie
den Luftstromschalter in die Position

und stellen Sie die gewünschte
Temperatur mit dem
Temperaturregler ein.
  Die in den Fußraum strömende Luft
ist wärmer als die in den Kopfraum
strömende Luft (außer wenn der
Temperaturregler ganz nach rechts
oder links gedreht wird).
Belüftung
1. Stellen Sie den Luftstromschalter in die
Position
.
2. Stellen Sie den Frischluft/
Umluftschalter in die Frischluftposition
(Kontrollleuchte ausgeschaltet).
3. Stellen Sie mit dem Temperaturregler
die gewünschte Temperatur ein.
4. Stellen Sie mit dem Gebläseschalter die
gewünschte Gebläsedrehzahl ein.

Defrosten der Windschutzscheibe
1. Stellen Sie den Luftstromschalter in die
Position
.
2. Stellen Sie mit dem Temperaturregler
die gewünschte Temperatur ein.
3. Stellen Sie mit dem Gebläseschalter die
gewünschte Gebläsedrehzahl ein.
4. Schalten Sie die Klimaanlage ein,
wenn Sie die Luft gleichzeitig auch
entfeuchten wollen.

WARNUNG
Entfernen Sie den Beschlag auf der
Windschutzscheibe nicht mit der
Position und wenn der
Temperaturregler auf kalt gestellt ist:
Es ist gefährlich, wenn bei der
Verwendung der Position
mit dem
Temperaturregler eine niedrige
Temperatur eingestellt ist, weil sich die
Windschutzscheibe von außen
beschlagen kann. Dadurch kann die
Sicht beeinträchtigt werden, was zu
einem schweren Unfall führen kann.
Stellen Sie mit dem Temperaturregler
eine hohe Temperatur ein, wenn Sie die
Position
verwenden.
HINWEIS
  Schalten Sie für maximale
Defrosterwirkung die Klimaanlage
ein, stellen Sie mit dem
Temperaturregler eine sehr hohe
Temperatur ein und drehen Sie den
Gebläseschalter vollständig nach
rechts.
  Wenn Sie wärmere Luft in den
Fußraum leiten wollen, stellen Sie
den Luftstromschalter in die Position

.
  In der Position wird automatisch
die Frischluftposition eingestellt. Der
Frischluft/Umluftschalter lässt sich
nicht in die Umluftposition
einstellen.

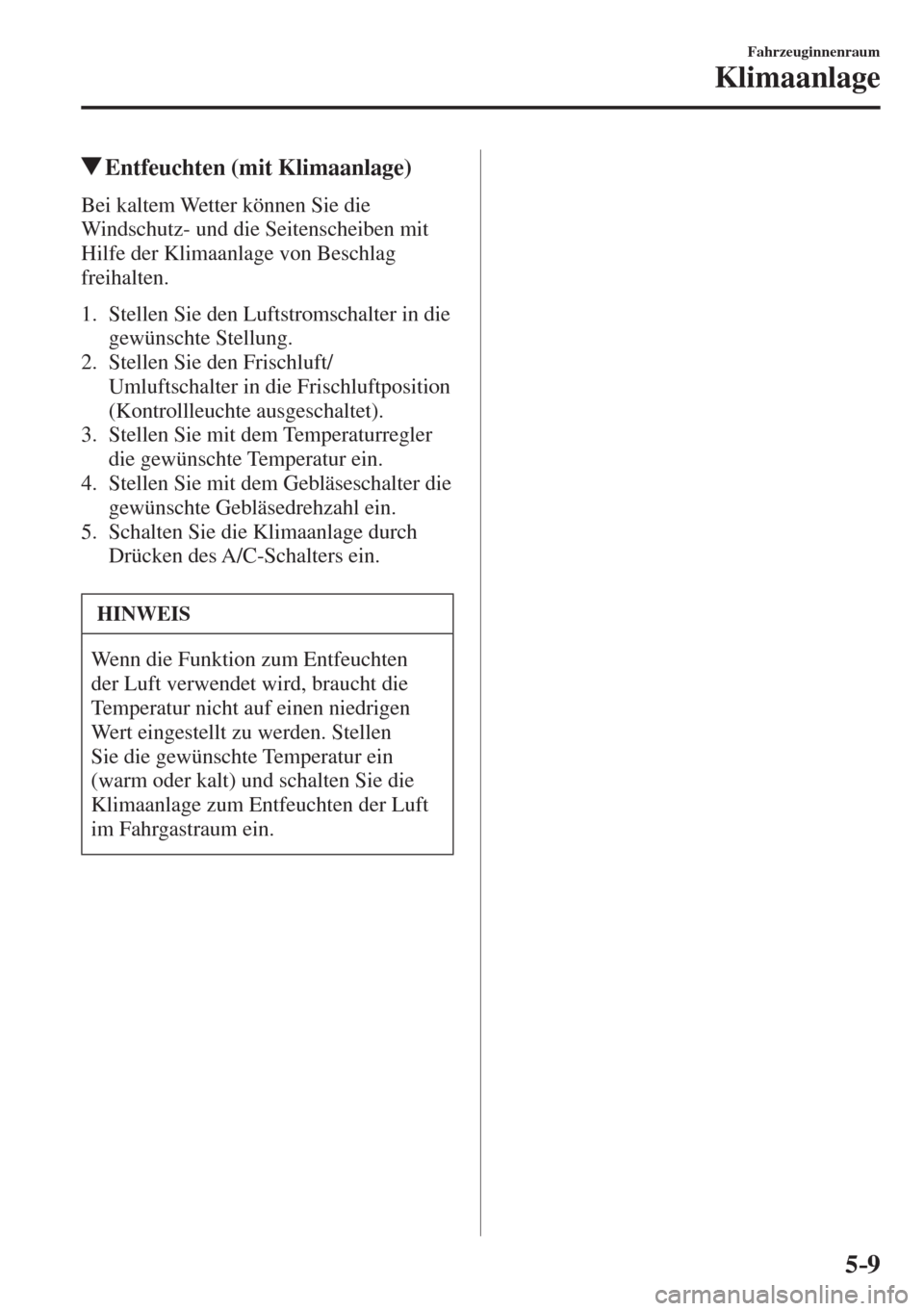

5–9
Fahrzeuginnenraum
Klimaanlage
Entfeuchten (mit Klimaanlage)
Bei kaltem Wetter können Sie die
Windschutz- und die Seitenscheiben mit
Hilfe der Klimaanlage von Beschlag
freihalten.

1. Stellen Sie den Luftstromschalter in die
gewünschte Stellung.
2. Stellen Sie den Frischluft/
Umluftschalter in die Frischluftposition
(Kontrollleuchte ausgeschaltet).
3. Stellen Sie mit dem Temperaturregler
die gewünschte Temperatur ein.
4. Stellen Sie mit dem Gebläseschalter die
gewünschte Gebläsedrehzahl ein.
5. Schalten Sie die Klimaanlage durch
Drücken des A/C -Schalters ein.

HINWEIS
Wenn die Funktion zum Entfeuchten
der Luft verwendet wird, braucht die
Temperatur nicht auf einen niedrigen
Wert eingestellt zu werden. Stellen
Sie die gewünschte Temperatur ein
(warm oder kalt) und schalten Sie die
Klimaanlage zum Entfeuchten der Luft
im Fahrgastraum ein.


5–10
Fahrzeuginnenraum
Klimaanlage
Vollautomatische Klimaanlage
Die Klimaanlageninformationen werden auf der Anzeige angezeigt.

Luftstromstärkenanzeige Temperatureinstellanzeige (Fahrerseite)
Luftstromanzeige A/C-Modusazeige
Temperatureinstellanzeige (Beifahrerseite)
Frischluft/Umluftschalter
(Umluft)
Frischluft/Umluftschalter(Frischluftposition) Fahrertemperaturregler
AUTO-Schalter
Luftstromtaste
Gebläseschalter
OFF-Schalter
Windschutzscheibendefrostertaste
Heckscheibenheizungsschalter
Beifahrertemperaturregler
DUAL-Schalter A/C-Schalter

Regelschalter
AUTO-Schalter
Durch Einschalten des AUTO -Schalters
werden die folgenden Funktionen
automatisch, entsprechend der
eingestellten Temperatur gesteuert.



 Luftstromtemperatur



 Luftstromstärke



 Einstellen des Luftstroms



 Frischluft/Umlufteinstellung



 Betrieb der Klimaanlage



 Wahl von A/C oder A/C ECO
HINWEIS
Kontrollleuchte des AUTO -Schalters

 Eine eingeschaltete Leuchte bedeutet
automatischen Klimaanlagenbetrieb
und dass das System automatisch
funktioniert.
  Falls einer der folgenden Schalter
im automatischen Betrieb betätigt
wird, so wird die Kontrollleuchte des
AUTO -Schalters ausgeschaltet.



 Luftstromtaste



 Gebläseschalter



 Windschutzscheibendefrostertaste
Die Funktionen der anderen
Schalter bleiben weiterhin
automatisch geregelt.
