2016 MAZDA MODEL 6 Betriebsanleitung (in German)

4–37
Beim Fahren
Armaturenbrett und Anzeigen
*nur bestimmte Modelle
Multiinformationsanzeige *

INFO-Taste Multiinformationsanzeige

Auf der Multiinformationsanzeige werden die folgenden Informationen angezeigt.



 Kilometerzähler



 Tageskilometerzähler



 Kühlmitteltemperaturanzeige



 Kraftstoffstandanzeige



 Außentemperatur



 Reichweite



 Durchschnittlicher Kraftstoffverbrauch



 Momentaner Kraftstoffverbrauch



 Wartungsmonitor



 Toter-Winkel-Anzeige (BSM)



 Anzeige des Abstandsführungssystems (DRSS)



 Anzeige des Mazda Radar Cruise Control-Systems (MRCC)



 Anzeige des Spurhalteassistenten (LDWS)



 Anzeige des aktiven Spurhalteassistenten (LAS) und des Spurhalteassistenten (LDWS)



 Anzeige des Geschwindigkeitskonstanthalters



 Kompassanzeige



 Geschwindigkeitsalarm



 Warnungsmeldung


4–38
Beim Fahren
Armaturenbrett und Anzeigen
Der Bildschirm ändert sich jedes Mal, wenn der INFO-Schalter gedrückt wird.

Drücken Sie die INFO-Taste
Drücken Sie die
INFO-Taste Drücken Sie die
INFO-Taste
Drücken Sie die INFO-Taste
Drücken Sie die INFO-Taste Momentaner
Kraftstoffverbrauch,
Tageskilometerzähler A,
Durchschnittlicher
Kraftstoffverbrauch,
Außentemperatur,
Kilometerzähler,
Reichweite,
Kraftstoffstandanzeige
Momentaner
Kraftstoffverbrauch,
Tageskilometerzähler B,
Durchschnittlicher
Kraftstoffverbrauch,
Außentemperatur,
Kilometerzähler,
Reichweite,
Kraftstoffstandanzeige
Kühlmitteltemperaturan
zeige,
Wartungsmonitor,
Außentemperatur,
Kilometerzähler,
Reichweite,
Kraftstoffstandanzeigei-ACTIVSENSE-Display,
Außentemperatur,
Kilometerzähler,
Reichweite,
KraftstoffstandanzeigeKompass,
Außentemperatur,
Kilometerzähler,
Reichweite,
Kraftstoffstandanzeige Warnungsmeldung,
Außentemperatur,
Kilometerzähler,
Reichweite,
Kraftstoffstandanzeige *1
*2
*1: Nur Anzeige bei ausgelöster Warnung.
*2: Nur Anzeige während der Fahrt.

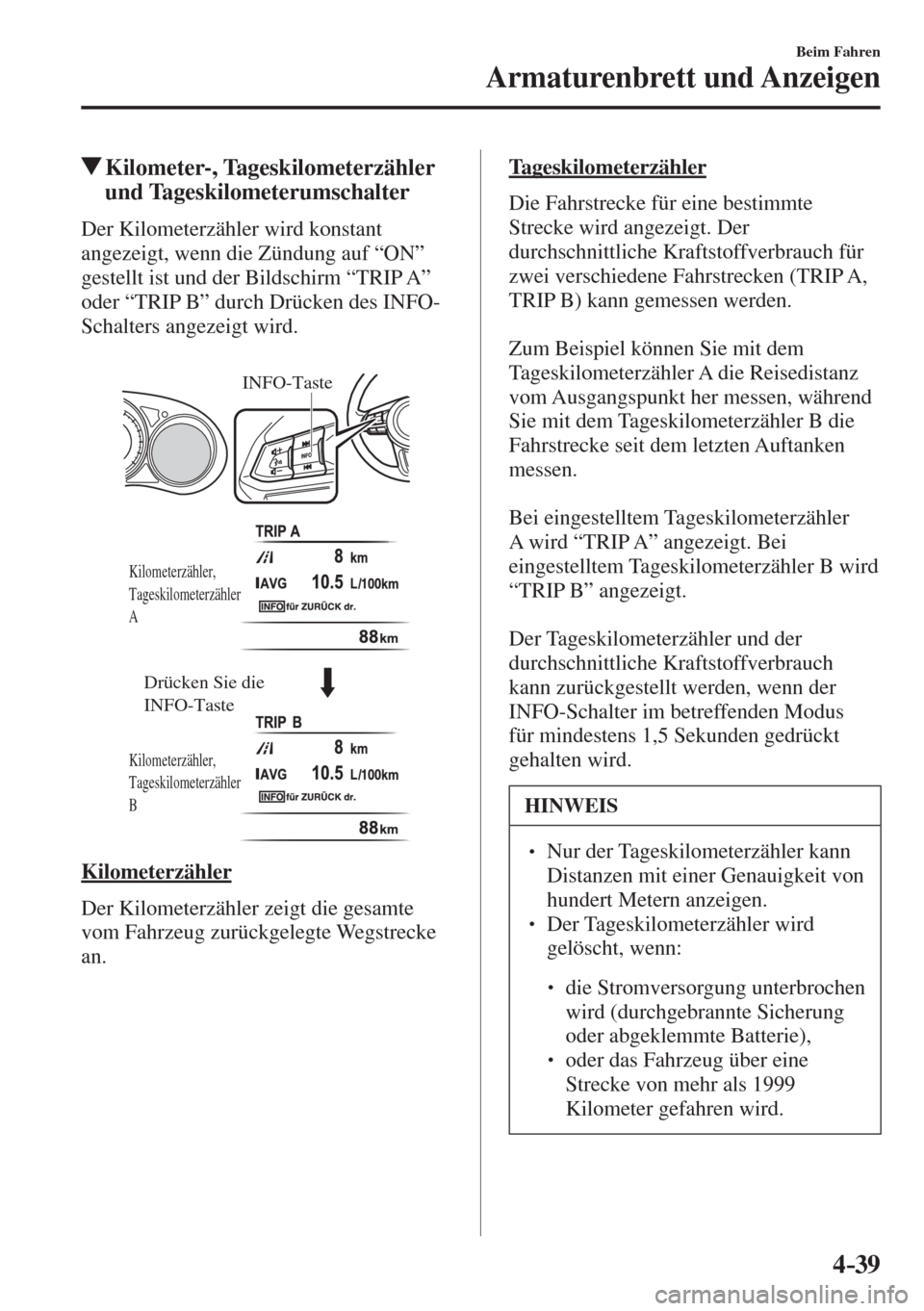

4–39
Beim Fahren
Armaturenbrett und Anzeigen
Kilometer-, Tageskilometerzähler
und Tageskilometerumschalter
Der Kilometerzähler wird konstant
angezeigt, wenn die Zündung auf “ON”
gestellt ist und der Bildschirm “TRIP A”
oder “TRIP B” durch Drücken des INFO-
Schalters angezeigt wird.


Drücken Sie die
INFO-TasteINFO-Taste
Kilometerzähler,
Tageskilometerzähler
A
Kilometerzähler,
Tageskilometerzähler
B

Kilometerzähler
Der Kilometerzähler zeigt die gesamte
vom Fahrzeug zurückgelegte Wegstrecke
an.
Tageskilometerzähler
Die Fahrstrecke für eine bestimmte
Strecke wird angezeigt. Der
durchschnittliche Kraftstoffverbrauch für
zwei verschiedene Fahrstrecken (TRIP A,
TRIP B) kann gemessen werden.

Zum Beispiel können Sie mit dem
Tageskilometerzähler A die Reisedistanz
vom Ausgangspunkt her messen, während
Sie mit dem Tageskilometerzähler B die
Fahrstrecke seit dem letzten Auftanken
messen.

Bei eingestelltem Tageskilometerzähler
A wird “TRIP A” angezeigt. Bei
eingestelltem Tageskilometerzähler B wird
“TRIP B” angezeigt.

Der Tageskilometerzähler und der
durchschnittliche Kraftstoffverbrauch
kann zurückgestellt werden, wenn der
INFO-Schalter im betreffenden Modus
für mindestens 1,5 Sekunden gedrückt
gehalten wird.
HINWEIS
  Nur der Tageskilometerzähler kann
Distanzen mit einer Genauigkeit von
hundert Metern anzeigen.
  Der Tageskilometerzähler wird
gelöscht, wenn:



 die Stromversorgung unterbrochen
wird (durchgebrannte Sicherung
oder abgeklemmte Batterie),



 oder das Fahrzeug über eine
Strecke von mehr als 1999
Kilometer gefahren wird.

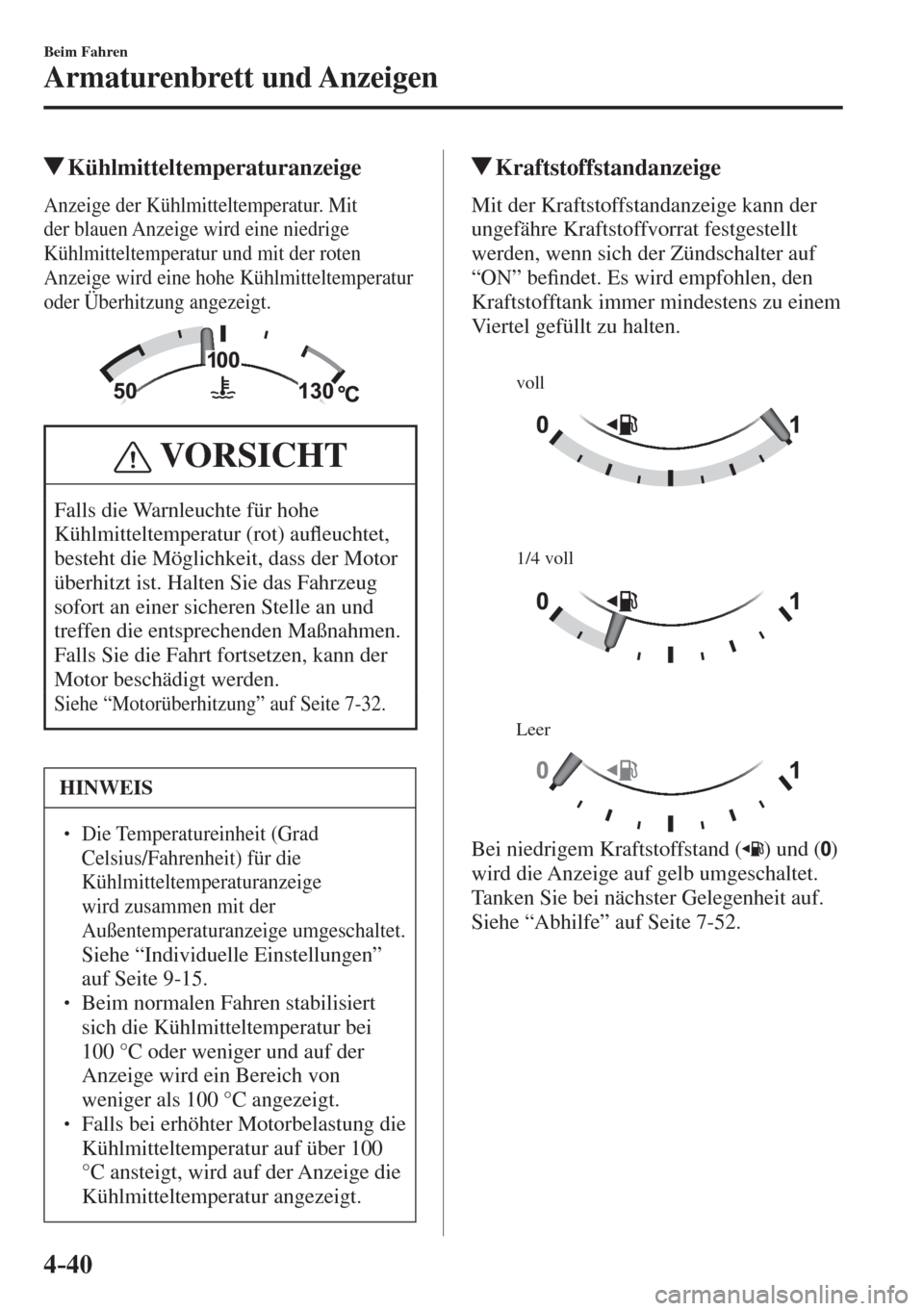

4–40
Beim Fahren
Armaturenbrett und Anzeigen
Kühlmitteltemperaturanzeige
Anzeige der Kühlmitteltemperatur. Mit
der blauen Anzeige wird eine niedrige
Kühlmitteltemperatur und mit der roten
Anzeige wird eine hohe Kühlmitteltemperatur
oder Überhitzung angezeigt.

VORSICHT
Falls die Warnleuchte für hohe
Kühlmitteltemperatur (rot) auÀ euchtet,
besteht die Möglichkeit, dass der Motor
überhitzt ist. Halten Sie das Fahrzeug
sofort an einer sicheren Stelle an und
treffen die entsprechenden Maßnahmen.
Falls Sie die Fahrt fortsetzen, kann der
Motor beschädigt werden.
Siehe “Motorüberhitzung” auf Seite 7-32 .
HINWEIS
  Die Temperatureinheit (Grad
Celsius/Fahrenheit) für die
Kühlmitteltemperaturanzeige
wird zusammen mit der
Außentemperaturanzeige umgeschaltet.
 Siehe “Individuelle Einstellungen”
auf Seite 9-15 .
  Beim normalen Fahren stabilisiert
sich die Kühlmitteltemperatur bei
100 °C oder weniger und auf der
Anzeige wird ein Bereich von
weniger als 100 °C angezeigt.
  Falls bei erhöhter Motorbelastung die
Kühlmitteltemperatur auf über 100
°C ansteigt, wird auf der Anzeige die
Kühlmitteltemperatur angezeigt.
Kraftstoffstandanzeige
Mit der Kraftstoffstandanzeige kann der
ungefähre Kraftstoffvorrat festgestellt
werden, wenn sich der Zündschalter auf
“ON” be¿ ndet. Es wird empfohlen, den
Kraftstofftank immer mindestens zu einem
Viertel gefüllt zu halten.


voll
1/4 voll
Leer

Bei niedrigem Kraftstoffstand (
) und ( )
wird die Anzeige auf gelb umgeschaltet.
Tanken Sie bei nächster Gelegenheit auf.
Siehe “Abhilfe” auf Seite 7-52 .

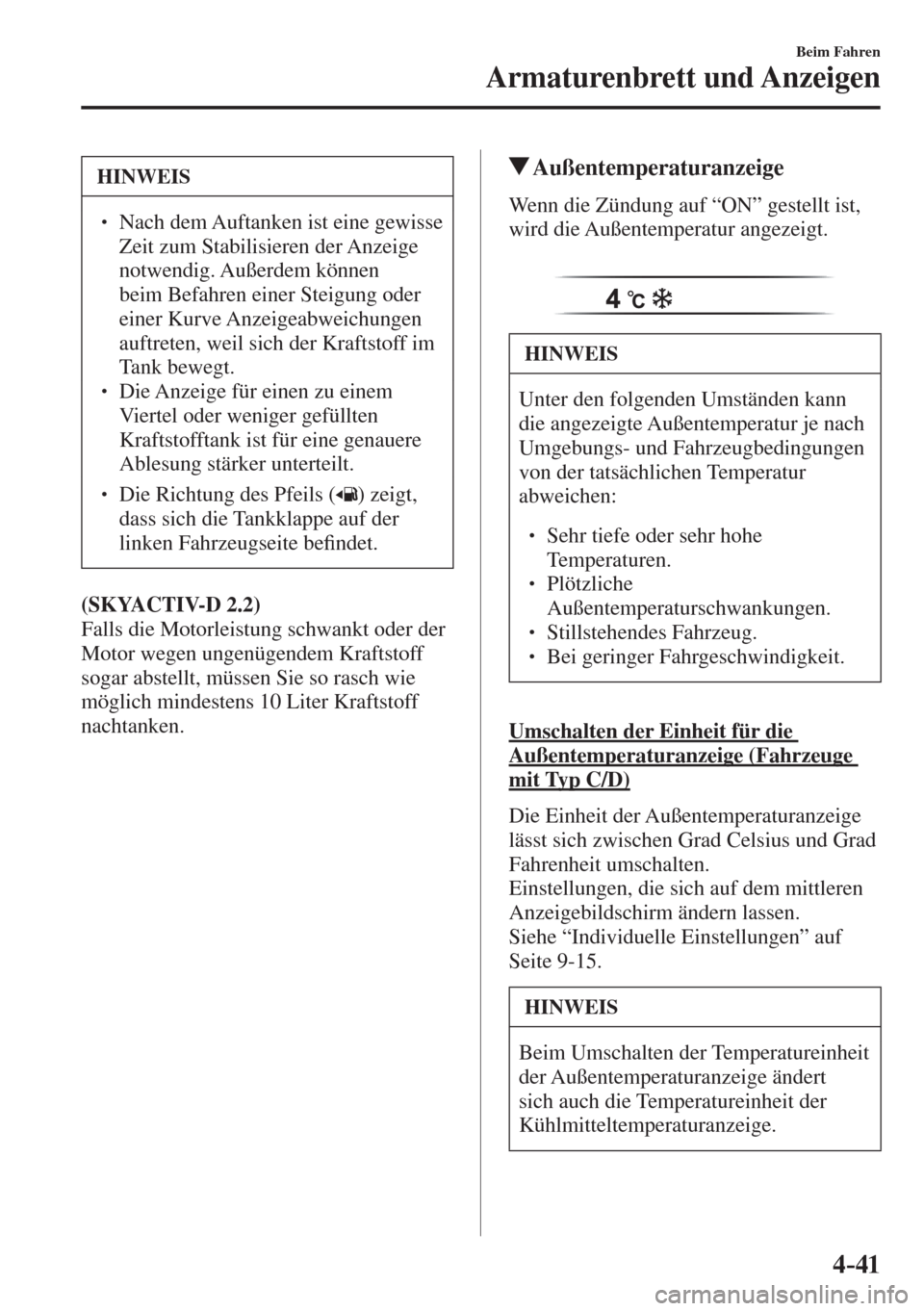

4–41
Beim Fahren
Armaturenbrett und Anzeigen
HINWEIS
  Nach dem Auftanken ist eine gewisse
Zeit zum Stabilisieren der Anzeige
notwendig. Außerdem können
beim Befahren einer Steigung oder
einer Kurve Anzeigeabweichungen
auftreten, weil sich der Kraftstoff im
Tank bewegt.
  Die Anzeige für einen zu einem
Viertel oder weniger gefüllten
Kraftstofftank ist für eine genauere
Ablesung stärker unterteilt.
  Die Richtung des Pfeils ( ) zeigt,
dass sich die Tankklappe auf der
linken Fahrzeugseite be¿ ndet.
(SKYACTIV-D 2.2)
Falls die Motorleistung schwankt oder der
Motor wegen ungenügendem Kraftstoff
sogar abstellt, müssen Sie so rasch wie
möglich mindestens 10 Liter Kraftstoff
nachtanken.
Außentemperaturanzeige
Wenn die Zündung auf “ON” gestellt ist,
wird die Außentemperatur angezeigt.



HINWEIS
Unter den folgenden Umständen kann
die angezeigte Außentemperatur je nach
Umgebungs- und Fahrzeugbedingungen
von der tatsächlichen Temperatur
abweichen:



 Sehr tiefe oder sehr hohe
Temperaturen.



 Plötzliche
Außentemperaturschwankungen.



 Stillstehendes Fahrzeug.



 Bei geringer Fahrgeschwindigkeit.
Umschalten der Einheit für die
Außentemperaturanzeige (Fahrzeuge
mit Typ C/D)
Die Einheit der Außentemperaturanzeige
lässt sich zwischen Grad Celsius und Grad
Fahrenheit umschalten.
Einstellungen, die sich auf dem mittleren
Anzeigebildschirm ändern lassen.
Siehe “Individuelle Einstellungen” auf
Seite 9-15 .
HINWEIS
Beim Umschalten der Temperatureinheit
der Außentemperaturanzeige ändert
sich auch die Temperatureinheit der
Kühlmitteltemperaturanzeige.

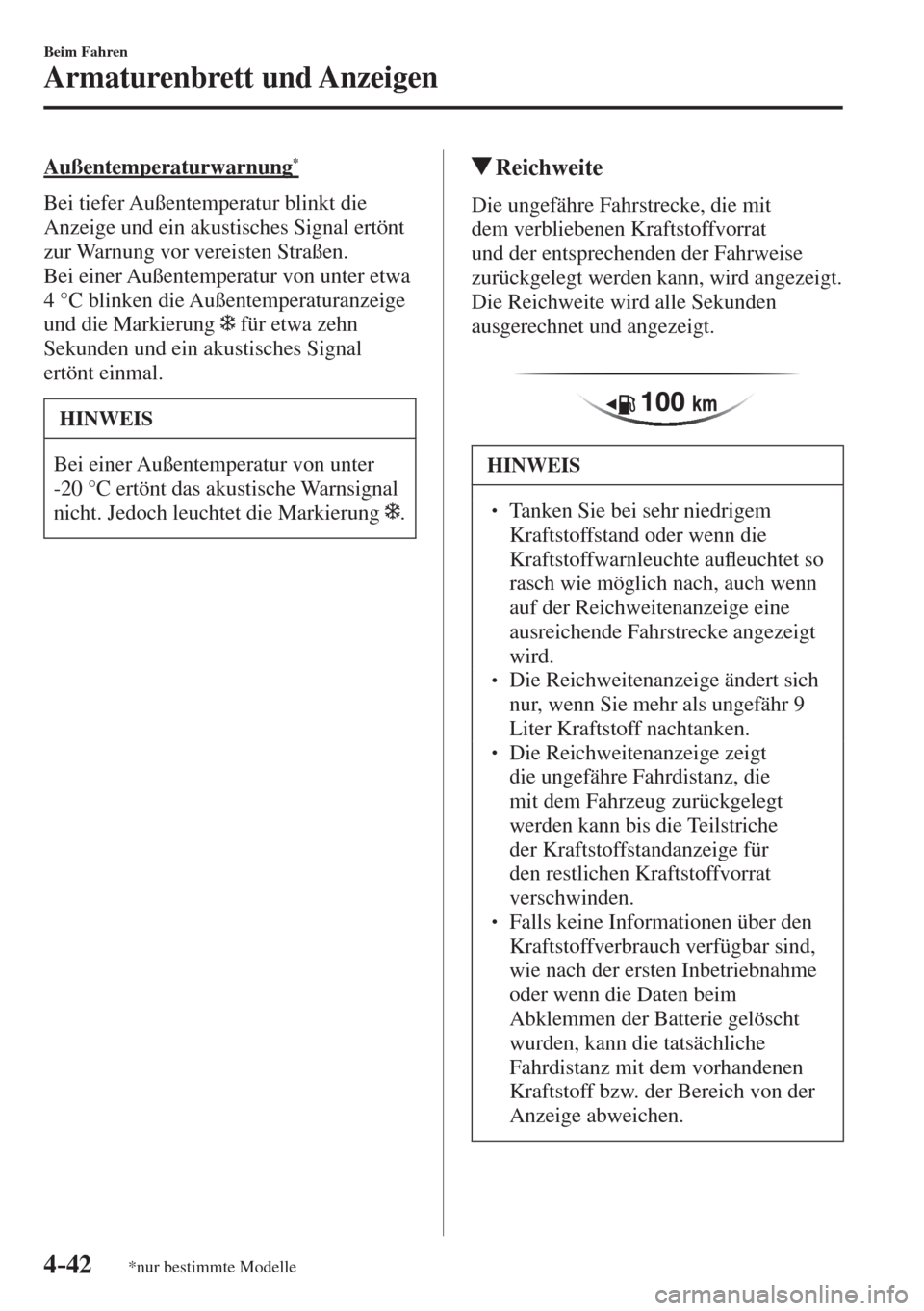

4–42
Beim Fahren
Armaturenbrett und Anzeigen
*nur bestimmte Modelle
Außentemperaturwarnung *
Bei tiefer Außentemperatur blinkt die
Anzeige und ein akustisches Signal ertönt
zur Warnung vor vereisten Straßen.
Bei einer Außentemperatur von unter etwa
4 °C blinken die Außentemperaturanzeige
und die Markierung
für etwa zehn
Sekunden und ein akustisches Signal
ertönt einmal.
HINWEIS
Bei einer Außentemperatur von unter
-20 °C ertönt das akustische Warnsignal
nicht. Jedoch leuchtet die Markierung
.
Reichweite
Die ungefähre Fahrstrecke, die mit
dem verbliebenen Kraftstoffvorrat
und der entsprechenden der Fahrweise
zurückgelegt werden kann, wird angezeigt.
Die Reichweite wird alle Sekunden
ausgerechnet und angezeigt.



HINWEIS
  Tanken Sie bei sehr niedrigem
Kraftstoffstand oder wenn die
Kraftstoffwarnleuchte auÀ euchtet so
rasch wie möglich nach, auch wenn
auf der Reichweitenanzeige eine
ausreichende Fahrstrecke angezeigt
wird.
  Die Reichweitenanzeige ändert sich
nur, wenn Sie mehr als ungefähr 9
Liter Kraftstoff nachtanken.
  Die Reichweitenanzeige zeigt
die ungefähre Fahrdistanz, die
mit dem Fahrzeug zurückgelegt
werden kann bis die Teilstriche
der Kraftstoffstandanzeige für
den restlichen Kraftstoffvorrat
verschwinden.
  Falls keine Informationen über den
Kraftstoffverbrauch verfügbar sind,
wie nach der ersten Inbetriebnahme
oder wenn die Daten beim
Abklemmen der Batterie gelöscht
wurden, kann die tatsächliche
Fahrdistanz mit dem vorhandenen
Kraftstoff bzw. der Bereich von der
Anzeige abweichen.


4–43
Beim Fahren
Armaturenbrett und Anzeigen
Durchschnittlicher Kraftstoffverbrauch
In dieser Betriebsart wird der durchschnittliche Kraftstoffverbrauch aus dem gesamten
Kraftstoffverbrauch und der gesamten zurückgelegten Distanz seit Kauf des Fahrzeugs,
dem Wiederanschließen der Batterie nach dem Abklemmen oder seit dem Zurückstellen der
Daten angezeigt.
Der durchschnittliche Kraftstoffverbrauch wird jede Minute neu ausgerechnet und
angezeigt.



Um die Anzeige zurückzustellen, drücken Sie die INFO-Taste für länger als 1,5 Sekunden.
Nach dem Drücken des INFO-Schalters erscheint die Anzeige “- - - L/100 km” für ungefähr
1 Minute, bevor der neu errechnete Kraftstoffverbrauch angezeigt wird.
Momentaner Kraftstoffverbrauch
Der momentane Kraftstoffverbrauch, errechnet aus dem verbrauchten Kraftstoff und der
zurückgelegten Wegstrecke, wird angezeigt.





4–44
Beim Fahren
Armaturenbrett und Anzeigen
Wartungsmonitor
Die folgenden Hinweise für
Wartungsintervalle können durch
Einschalten des Wartungsmonitors
angezeigt werden.



 Regelmäßige Wartung



 Radumsetzung



 Ölwechsel
Für das Einstellen und die Anzeigen
auf dem Wartungsmonitor wird auf
“Wartungsmonitor” verwiesen.
Siehe “Wartungsmonitor” auf Seite
6-17 .
Die Information erscheint auf dem
Wartungsmonitor, wenn die Zündung auf
“ON” gestellt wird.
HINWEIS
Während der Fahrt ist diese Funktion
nicht vorhanden.
Anzeige von Meldungen
Falls sich die Restzeit bzw. die Restdistanz
dem Wert “0” nähert, erscheint jedes Mal
eine Meldung, wenn die Zündung auf
“ON” gestellt wird.


HINWEIS
  Falls während der Anzeige einer
Meldung der INFO-Schalter gedrückt
wird, erscheint diese das nächste Mal
beim Umschalten der Zündung auf
“ON” nicht mehr.
  Wenn nach der Wartung die Zeit
bzw. Distanz zurückgestellt werden,
erscheint der Meldung wieder, wenn
sich die Restzeit bzw. die Restdistanz
dem Wert “0” nähern (Anzeige beim
Anlassen des Motors).
  Falls mehrere Meldungen vorhanden
sind, werden sie der Reihenfolge
nach angezeigt.
  Falls für die Meldungen “OFF”
eingestellt wird, so werden keine
Meldungen angezeigt.
