2016 MAZDA MODEL 6 Betriebsanleitung (in German)

3–43
Vor dem Losfahren
Spiegel
*nur bestimmte Modelle
S p i e g e l
Stellen Sie vor dem Losfahren die Innen-
und Außenspiegel ein.
Außenspiegel
WARNUNG
Schauen Sie vor einem
Fahrspurwechsel über die Schulter
zurück:
Ein Fahrspurwechsel ist gefährlich,
ohne den tatsächlichen Abstand im
konvexen Spiegel in Betracht zu
ziehen. Das kann zu einem schweren
Unfall führen. Im konvexen Spiegel
scheint der Abstand größer als in
Wirklichkeit zu sein.

HINWEIS
(Weitwinkelspiegel auf der
Fahrerseite * )

 Der Weitwinkelspiegel besteht aus
zwei Teilen mit unterschiedlicher
Krümmung, die durch eine
Unterteilungslinie getrennt sind.
Der innere Teil ist ein üblicher
konvexer Spiegel, während der
äußere Teil die gleiche Sicht mit
einem größeren Blickwinkel
bietet. Die Spiegelkombination
gewährleistet eine bessere Sicht beim
Fahrspurwechsel.

Unterteilungslinie
  Der Abstand zu Gegenständen
scheint im äußeren und inneren
Spiegelteil verschieden zu sein.
Die Objekte im äußeren Spiegelteil
erscheinen weiter entfernt als auf
dem inneren Spiegelteil.


3–44
Vor dem Losfahren
Spiegel

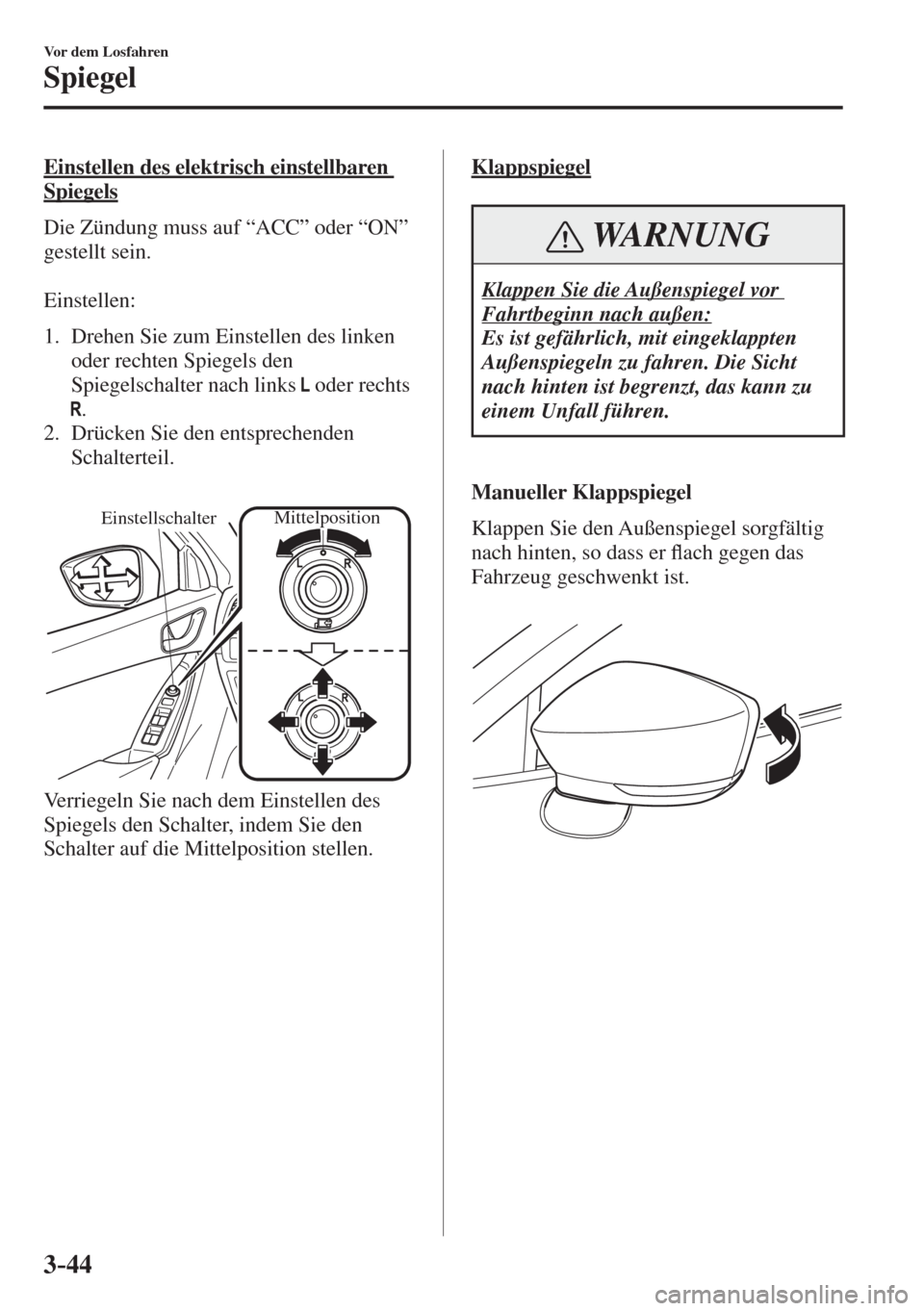

Einstellen des elektrisch einstellbaren
Spiegels
Die Zündung muss auf “ACC” oder “ON”
gestellt sein.

Einstellen:

1. Drehen Sie zum Einstellen des linken
oder rechten Spiegels den
Spiegelschalter nach links
oder rechts

.
2. Drücken Sie den entsprechenden
Schalterteil.


EinstellschalterMittelposition

Verriegeln Sie nach dem Einstellen des
Spiegels den Schalter, indem Sie den
Schalter auf die Mittelposition stellen.
Klappspiegel
WARNUNG
Klappen Sie die Außenspiegel vor
Fahrtbeginn nach außen:
Es ist gefährlich, mit eingeklappten
Außenspiegeln zu fahren. Die Sicht
nach hinten ist begrenzt, das kann zu
einem Unfall führen.
Manueller Klappspiegel
Klappen Sie den Außenspiegel sorgfältig
nach hinten, so dass er À ach gegen das
Fahrzeug geschwenkt ist.





3–45
Vor dem Losfahren
Spiegel

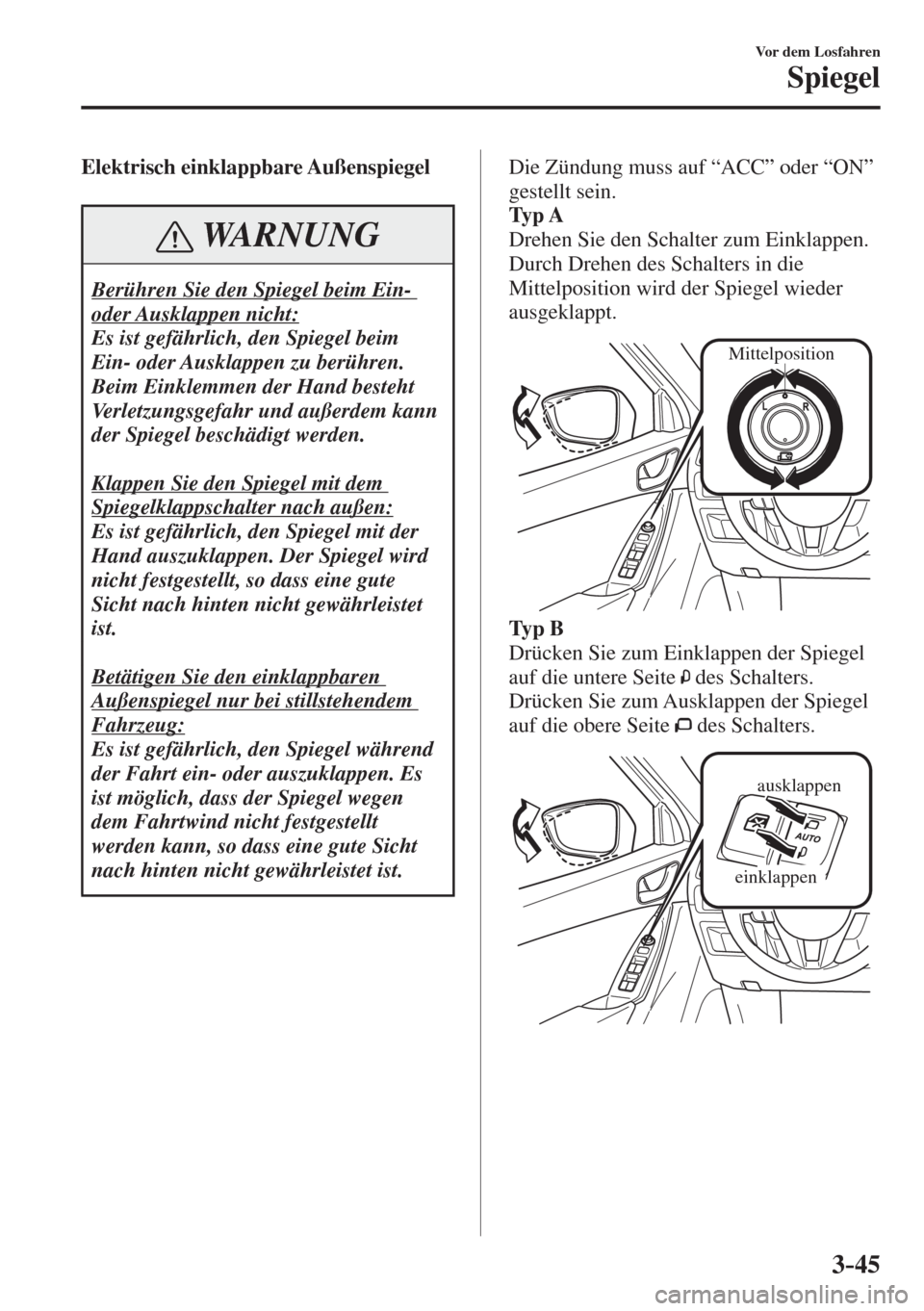

Elektrisch einklappbare Außenspiegel
WARNUNG
Berühren Sie den Spiegel beim Ein-
oder Ausklappen nicht:
Es ist gefährlich, den Spiegel beim
Ein- oder Ausklappen zu berühren.
Beim Einklemmen der Hand besteht
Verletzungsgefahr und außerdem kann
der Spiegel beschädigt werden.

Klappen Sie den Spiegel mit dem
Spiegelklappschalter nach außen:
Es ist gefährlich, den Spiegel mit der
Hand auszuklappen. Der Spiegel wird
nicht festgestellt, so dass eine gute
Sicht nach hinten nicht gewährleistet
ist.

Betätigen Sie den einklappbaren
Außenspiegel nur bei stillstehendem
Fahrzeug:
Es ist gefährlich, den Spiegel während
der Fahrt ein- oder auszuklappen. Es
ist möglich, dass der Spiegel wegen
dem Fahrtwind nicht festgestellt
werden kann, so dass eine gute Sicht
nach hinten nicht gewährleistet ist.
Die Zündung muss auf “ACC” oder “ON”
gestellt sein.
Ty p A
Drehen Sie den Schalter zum Einklappen.
Durch Drehen des Schalters in die
Mittelposition wird der Spiegel wieder
ausgeklappt.

Mittelposition

Ty p B
Drücken Sie zum Einklappen der Spiegel
auf die untere Seite
des Schalters.
Drücken Sie zum Ausklappen der Spiegel
auf die obere Seite
des Schalters.

einklappen
ausklappen




3–46
Vor dem Losfahren
Spiegel
*nur bestimmte Modelle
Automatischer Klappmechanismus *
Der automatische Klappmechanismus
funktioniert, wenn die Zündung auf
“ACC” oder “OFF” gestellt wird.
Wenn der Außenspiegelklappschalter
in die Position AUTO (Neutralposition)
gedrückt wird, werden die Außenspiegel
beim Verriegeln und Entriegeln der Türen
automatisch ein- bzw. ausgeklappt.
Wenn die Zündung auf “ON” gestellt oder
der Motor angelassen wird, werden die
Außenspiegel automatisch ausgeklappt.
HINWEIS
Bei kaltem Wetter ist es möglich, dass
die Außenspiegel nicht automatisch ein-
und ausgeklappt werden können.
Falls sich die Außenspiegel nicht
automatisch ein- und ausklappen lassen,
entfernen Sie das Eis bzw. den Schnee
und drücken Sie die obere oder untere
Seite des Außenspiegelklappschalters,
um die Spiegel ein- oder auszuklappen.
Spiegelbetätigung bei abgestelltem
Motor
*
Die Außenspiegel lassen sich bis ungefähr
40 Sekunden nach dem Zurückstellen der
Zündung von “ON” auf aus betätigen.
Bei einer geöffneten Tür lassen sich die
Außenspiegel nicht betätigen.
Rückspiegel
WARNUNG
Stapeln Sie kein Gepäck über die
Sitzlehnenhöhe hinaus:
Hoch aufgestapeltes Gepäck ist
gefährlich. Wegen der auftretenden
Sichtbehinderung besteht bei einem
Fahrspurwechsel die Möglichkeit mit
einem anderen Fahrzeug zusammen zu
stoßen.
Einstellen des Rückspiegels
Stellen Sie den Innenspiegel vor dem
Losfahren in der Tagesstellung auf die
Mitte des Heckfensters ein.



HINWEIS
Nehmen Sie die Einstellung für den
manuellen Blendschutzspiegel in der
Tagesposition vor.


3–47
Vor dem Losfahren
Spiegel
Blendschutz
Manueller Blendschutzspiegel
Drücken Sie den Stellhebel zum Fahren
am Tag nach vorne. Ziehen Sie den
Hebel für den Blendschutz von folgenden
Fahrzeugen zurück.


Nacht Tag Stellhebel
Spiegel mit automatischem Blendschutz
Der Spiegel mit automatischem
Blendschutz vermindert automatisch die
Blendung durch die Scheinwerfer von
folgenden Fahrzeugen, wenn die Zündung
auf “ON” gestellt ist.

Drücken Sie die ON/OFF-Taste
zum
Aufheben der automatischen
Blendschutzfunktion. Die Kontrollleuchte
erlischt.
Drücken Sie die ON/OFF-Taste
zum
erneuten Aktivieren der automatischen
Blendschutzfunktion. Die Kontrollleuchte
leuchtet.


ON/OFF-Taste Kontrollleuchte


3–48
Vor dem Losfahren
Spiegel
HINWEIS
Verwenden Sie kein Scheibenreiniger
und hängen Sie keine Gegenstände
am oder um den Lichtsensor auf. Die
Emp¿ ndlichkeit des Lichtsensors kann
beeinträchtigt werden, so dass er nicht
normal funktioniert.

Lichtsensor

Die automatische Blendschutzfunktion
wird aufgehoben, wenn die Zündung auf
“ON” gestellt ist und der Rückwärtsgang
bzw. die Rückfahrstufe mit dem Schalt-
bzw. dem Wählhebel eingeschaltet wird.


3–49
Vor dem Losfahren
Fenster
Elektrische Fensterheber
Die Fensterheber können nur betätigt
werden, wenn die Zündung auf “ON”
gestellt ist.
WARNUNG
Überzeugen Sie sich vor dem
Schließen, ob die Fensteröffnung frei
ist:
Es ist gefährlich, einen elektrischen
Fensterheber zu schließen. Es besteht
die Gefahr, dass die Hände, der Kopf
oder der Hals eingeklemmt werden,
was zu schweren Verletzungen mit
sogar tödlichen Folgen führen kann.
Dies gilt besonders für Kinder.

Erlauben Sie Kindern nie, mit den
Fensterheberschaltern zu spielen:
Bei nicht mit dem
Verriegelungsschalter gesicherten
Fensterheberschaltern können Kinder
unabsichtlich die Fensterheber
betätigen und sich dabei schwere
Verletzungen zuziehen, wenn die
Hände, der Kopf oder der Hals
eingeklemmt werden.
VORSICHT
Betätigen Sie nicht gleichzeitig mehr als
drei Fensterheber, um ein Durchbrennen
der Sicherung zu vermeiden und das
System nicht zu beschädigen.
HINWEIS
Es ist möglich, dass ein Fenster nicht
mehr geöffnet oder geschlossen werden
kann, wenn der Schalter nach dem
vollständigem Öffnen oder Schließen
des elektrischen Fensterhebers noch
weiter gedrückt gehalten wird. Falls
das Fenster mit dem elektrischen
Fensterheber nicht geöffnet oder
geschlossen werden kann, warten
Sie einen Augenblick, bevor Sie den
Schalter erneut betätigen.
Betätigen der elektrischen
Fensterheber
HINWEIS
  Wenn die Fensterheber mit dem
Verriegelungsschalter der Fahrertür
entriegelt sind, lassen sich die
einzelnen Fensterheber mit den
betreffenden Türschaltern bedienen
(Seite 3-51 ).
  Die einzelnen Fenster können auch
mit den Hauptschaltern an der
Fahrertür betätigt werden.
Fahrerfenster
öffnen schließen Fensterheberhauptschalter



3–50
Vor dem Losfahren
Fenster
Normales Öffnen und Schließen
Drücken Sie zum Öffnen des Fensters in
eine bestimmte Position auf den Schalter.
Ziehen Sie zum Schließen des Fensters in
eine bestimmte Position den Schalter hoch.

Fahrerfenster
öffnen schließen Fensterheberhauptschalter


schließen
öffnen

Automatisches Öffnen und Schließen
Drücken Sie zum vollständigen
automatischen Öffnen den Schalter fest
nach unten.
Ziehen Sie zum automatischen Schließen
des Fensters den Schalter fest nach oben.

Um das Öffnen bzw. das Schließen des
Fensters zu unterbrechen, müssen Sie den
Schalter in die Gegenrichtung ziehen bzw.
drücken und danach loslassen. Initialisierung des Fensterhebersystems
Falls die Batterie für die Fahrzeugwartung
oder aus anderen Gründen (ein Schalter
wird bei vollständig geöffnetem
bzw. geschlossenem Fenster betätigt)
abgeklemmt wurde, lässt sich das Fenster
nicht mehr automatisch voll öffnen und
schließen.
Die automatische Funktion kann mit
den Hauptschaltern oder den einzelnen
Türschaltern zurückgestellt werden.
Die Rückstellung der automatischen
Funktion kann mit allen Türschaltern
ausgeführt werden. Die automatische
Fensterheberfunktion wird mit einem
Türschalter nur für das betreffende Fenster
zurückgestellt.

1. Zündung auf “ON” stellen.
2. Kontrollieren Sie, ob der
Fensterheberverriegelungsschalter an
der Fahrertür nicht gedrückt wird.
3. Drücken Sie den Schalter, um das
Fenster vollständig zu öffnen.
4. Ziehen Sie den Schalter zum
vollständigen Schließen hoch und
halten Sie ihn nach dem Schließen
für ungefähr weitere 2 Sekunden
hochgezogen.
5. Wiederholen Sie die Schritte 3 und 4
für das Beifahrerfenster während Sie
auf dem Beifahrersitz sitzen.
6. Wiederholen Sie die Schritte 3
und 4 für das linke und rechte
Hintertürfenster während Sie auf dem
Rücksitz sitzen.
7. Kontrollieren Sie, ob die elektrischen
Fensterheber richtig mit den
Türschaltern betätigt werden können.

Nach der Neuinitialisierung lassen sich
die einzelnen Fenster wieder mit den
Hauptschaltern automatisch voll öffnen
und schließen.
