2016 MAZDA MODEL 6 Betriebsanleitung (in German)

4–13
Beim Fahren
Anlassen und Abstellen des Motors
Anlassen des Motors im Notfall
Falls die KEY-Warnleuchte (rot) leuchtet
oder die Motorstartknopf-Kontrollleuchte
(gelb) blinkt, wird damit angezeigt,
dass der Motor nicht auf normale Weise
angelassen werden kann (bei Fahrzeugen
mit einem Armaturenbrett des Typs A
(Seite 4-52 ) werden die Meldungen
im Armaturenbrett angezeigt). Lassen
Sie in diesem Fall das Fahrzeug so rasch
wie möglich von einem Fachmann,
wir empfehlen einen autorisierten
Mazda-Vertragshändler/Servicepartner,
überprüfen. In einem solchen Fall kann
der Motor zwangsgestartet werden.
Halten Sie den Motorstartknopf
gedrückt, bis der Motor anspringt. Die
weiteren Bedingungen zum Anlassen des
Motors wie Schlüssel im Fahrgastraum
und Drücken des Kupplungspedals
(Schaltgetriebe) bzw. des Bremspedals
(Automatikgetriebe) müssen ebenfalls
erfüllt werden.
Ausschalten des Motors
WARNUNG
Während der Fahrt darf der Motor
nicht ausgeschaltet werden:
Es ist sehr gefährlich, den Motor
während der Fahrt auszuschalten,
außer in einem Notfall. Beim Abstellen
des Motors während der Fahrt wird die
Wirkung der Bremsen beeinträchtigt,
weil die Servounterstützung für die
Bremsen ausfällt, dies kann zu einem
Unfall mit hoher Verletzungsgefahr
führen.
1. Halten Sie das Fahrzeug an.
2. (Schaltgetriebe)
Schalten Sie in die Neutralposition und
ziehen Sie die Handbremse fest.
(Automatikgetriebe)
Stellen Sie den Wählhebel in die
Position “P” und ziehen Sie den
Handbremshebel fest.
3. Drücken Sie den Motorstartknopf
zum Ausschalten des Motors. Die
Zündungsposition ist aus.

VORSICHT
Kontrollieren Sie beim Verlassen des
Fahrzeugs, ob der Motorstartknopf auf
aus gestellt ist.


4–14
Beim Fahren
Anlassen und Abstellen des Motors
HINWEIS
  (SKYACTIV-G 2,0, SKYACTIV-G
2,5)
 Der Lüfter im Motorraum kann
für einige Minuten zum raschen
Abkühlen des Motorraums
eingeschaltet werden, nachdem
die Zündung von “ON” auf “OFF”
geschaltet wurde, unabhängig
davon, ob die Klimaanlage ein- oder
ausgeschaltet ist.
  Falls das System beim Umschalten
der Zündung von “ON” auf “ACC”
oder “OFF” feststellt, dass die
Restladung der Schlüsselbatterie
gering ist, erscheint die folgende
Anzeige.
 Tauschen Sie die Batterie aus, bevor
der Schlüssel funktionsunfähig wird.
 Siehe “Ersetzen der
Schlüsselbatterie” auf Seite 6-42 .
 (Fahrzeuge mit einem
Armaturenbrett des Typs A)
 Die Meldung erscheint auf der
Anzeige des Armaturenbretts.
 (Fahrzeuge mit einem
Armaturenbrett des Typs B)
 Die KEY-Kontrollleuchte (grün)
blinkt für ungefähr 30 Sekunden.
 Siehe “Warn- und Anzeigeleuchten”
auf Seite 4-52 .
  (Automatikgetriebe)  Falls der Motor in einer anderen
Wählhebelposition als “P”
ausgeschaltet wird, schaltet die
Zündung auf “ACC”.
Abstellen des Motors im Notfall
Der Motor wird sofort abgestellt, wenn
der Motorstartknopf bei laufendem Motor
oder während der Fahrt gedrückt gehalten
oder einige Male rasch nacheinander
gedrückt wird. Die Zündung wird auf
“ACC” geschaltet.


4–15
Beim Fahren
Anlassen und Abstellen des Motors
*nur bestimmte Modelle
i-stop *
Der Motor wird mit der i-stop-Funktion automatisch abgestellt, wenn das Fahrzeug vor
einer Verkehrsampel oder in einem Verkehrsstau stillsteht und schaltet danach den Motor
zum Weiterfahren automatisch wieder ein. Das System verringert den Kraftstoffverbrauch,
reduziert die Abgasemissionen und eliminiert die Motorgeräusche bei stillstehendem Motor.
Abstellen des Motors und erneutes Anlassen
HINWEIS
  Die i-stop-Kontrollleuchte (grün) wird unter den folgenden Bedingungen
eingeschaltet:



 Bei abgestellte Motor.



 (Außer Modell für Europa)
 Die Bedingungen für den abgestellten Motor werden während der Fahrt erfüllt.

 Die i-stop-Kontrollleuchte (grün) wird beim erneuten Anlassen des Motors
ausgeschaltet.
Schaltgetriebe
1. Halten Sie das Fahrzeug durch Drücken des Bremspedals und dann des Kupplungspedals
an.
2. Schalten Sie bei gedrückt gehaltenem Kupplungspedal den Schalthebel in die
Neutralposition. Beim Loslassen des Kupplungspedals wird der Motor abgestellt.
3. Beim Drücken des Kupplungspedals oder am Beginn des Loslassens wird der Motor
automatisch wieder angelassen.



4–16
Beim Fahren
Anlassen und Abstellen des Motors
Automatikgetriebe
1. Der Motor wird beim Drücken des Bremspedals während der Fahrt (außer Fahren in
den Positionen “R” und “M” fest in die zweite Stufe geschaltet) und bei stillstehendem
Fahrzeug abgestellt und das Fahrzeug wird gestoppt.
2. Der Motor wird beim Loslassen des Bremspedals, wenn der Wählhebel in die Position
“D” oder “M” (nicht zweite Stufe fest) geschaltet ist, automatisch wieder angelassen.
3. Falls sich der Wählhebel in der Position “N” oder “P” be¿ ndet, wird der Motor beim
Loslassen des Bremspedals nicht angelassen. Der Motor startet, wenn das Bremspedal
erneut gedrückt oder der Wählhebel in die Position “D”, “M” (nicht zweite Stufe fest)
oder “R” gestellt wird. (Aus Sicherheitsgründen muss das Bremspedal beim Umschalten
des Wählhebels bei ausgeschaltetem Motor gedrückt gehalten werden.)

Betriebsbedingungen
Wenn das System funktionsbereit ist
Unter den folgenden Bedingungen wird der Motor abgestellt und die i-stop-Kontrollleuchte
(grün) wird eingeschaltet.



 (SKYACTIV-G 2.0, SKYACTIV-G 2.5)
 Der Motor ist warm.



 (SKYACTIV-D 2.2)



 Der Motor ist nicht kalt.



 Die Kraftstoffeinspritzlernfunktion, die in periodischen Abständen automatisch
vorgenommen wird, wird nicht ausgeführt.



 Der Motor wurde angelassen und das Fahrzeug wurde für eine gewisse Zeit gefahren.



 Der Motor wird bei geschlossener Motorhaube gestartet.



 Die Batterie be¿ ndet sich in gutem Zustand.



 Alle Türen, die Heckklappe bzw. der Kofferraumdeckel und die Motorhaube sind
geschlossen.



 Der Sicherheitsgurt des Fahrers ist angelegt.



 Die Klimaanlage ist nicht eingeschaltet, wenn der Luftstrom in die Position gestellt ist.



 (Automatische Klimaanlage)



 Der Klimaanlagen-Temperaturregler ist auf eine andere Position als auf maximale
Kühlung (A/C ON) eingestellt.



 Die Fahrzeuginnentemperatur und die Regeltemperatur der Klimaanlage weichen nur
wenig voneinander ab.



 Die i-stop-Warnleuchte (gelb) leuchtet nicht oder blinkt.



 Die Verriegelungsfernbedienung & der Motorstartknopf funktionieren normal.



 Der Bremsunterdruck ist ausreichend.



 Das Lenkrad wird nicht betätigt.

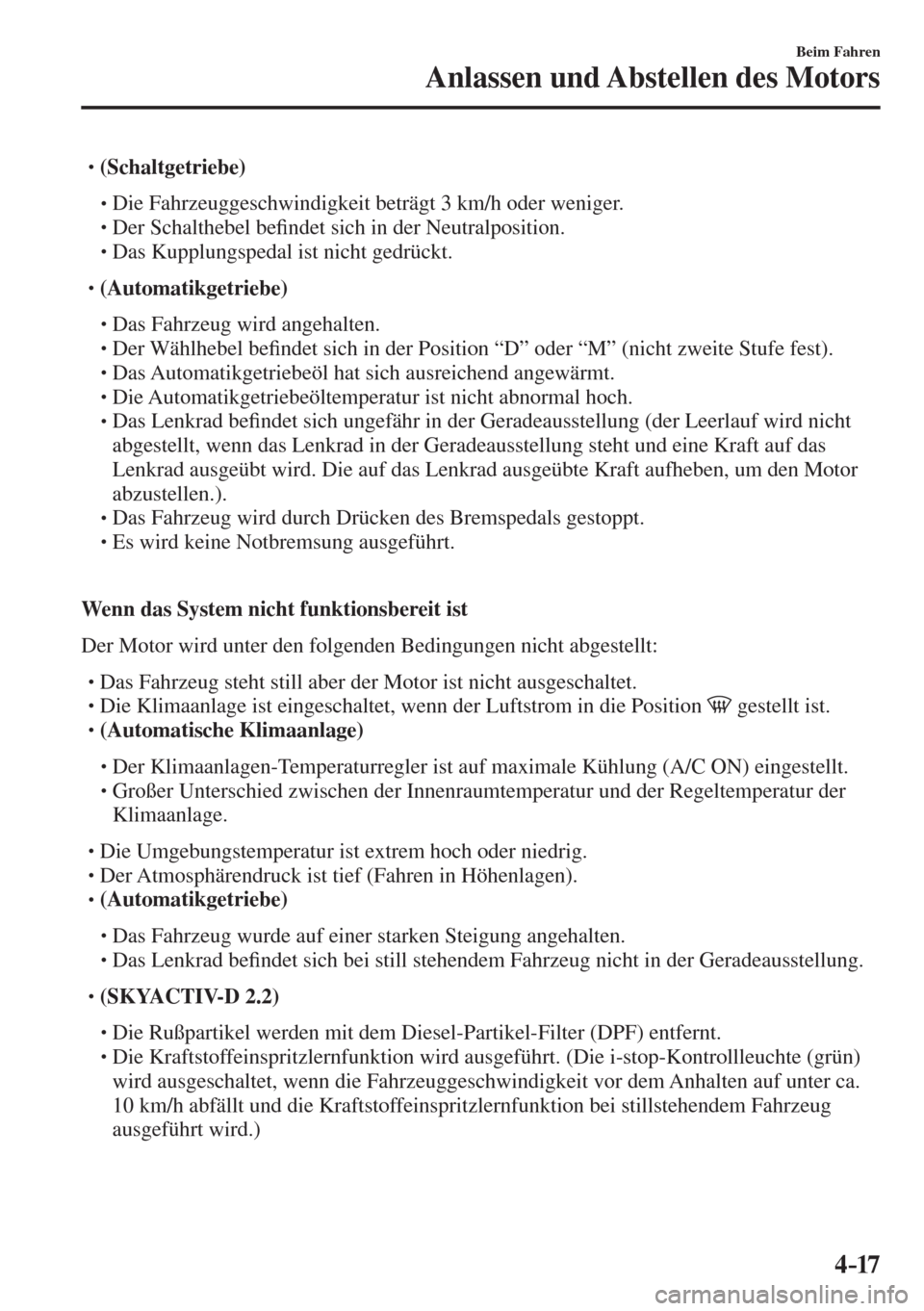

4–17
Beim Fahren
Anlassen und Abstellen des Motors



 (Schaltgetriebe)



 Die Fahrzeuggeschwindigkeit beträgt 3 km/h oder weniger.



 Der Schalthebel be¿ ndet sich in der Neutralposition.



 Das Kupplungspedal ist nicht gedrückt.



 (Automatikgetriebe)



 Das Fahrzeug wird angehalten.



 Der Wählhebel be¿ ndet sich in der Position “D” oder “M” (nicht zweite Stufe fest).



 Das Automatikgetriebeöl hat sich ausreichend angewärmt.



 Die Automatikgetriebeöltemperatur ist nicht abnormal hoch.



 Das Lenkrad be¿ ndet sich ungefähr in der Geradeausstellung (der Leerlauf wird nicht
abgestellt, wenn das Lenkrad in der Geradeausstellung steht und eine Kraft auf das
Lenkrad ausgeübt wird. Die auf das Lenkrad ausgeübte Kraft aufheben, um den Motor
abzustellen.).



 Das Fahrzeug wird durch Drücken des Bremspedals gestoppt.



 Es wird keine Notbremsung ausgeführt.

Wenn das System nicht funktionsbereit ist
Der Motor wird unter den folgenden Bedingungen nicht abgestellt:



 Das Fahrzeug steht still aber der Motor ist nicht ausgeschaltet.



 Die Klimaanlage ist eingeschaltet, wenn der Luftstrom in die Position gestellt ist.



 (Automatische Klimaanlage)



 Der Klimaanlagen-Temperaturregler ist auf maximale Kühlung (A/C ON) eingestellt.



 Großer Unterschied zwischen der Innenraumtemperatur und der Regeltemperatur der
Klimaanlage.



 Die Umgebungstemperatur ist extrem hoch oder niedrig.



 Der Atmosphärendruck ist tief (Fahren in Höhenlagen).



 (Automatikgetriebe)



 Das Fahrzeug wurde auf einer starken Steigung angehalten.



 Das Lenkrad be¿ ndet sich bei still stehendem Fahrzeug nicht in der Geradeausstellung.



 (SKYACTIV-D 2.2)



 Die Rußpartikel werden mit dem Diesel-Partikel-Filter (DPF) entfernt.



 Die Kraftstoffeinspritzlernfunktion wird ausgeführt. (Die i-stop-Kontrollleuchte (grün)
wird ausgeschaltet, wenn die Fahrzeuggeschwindigkeit vor dem Anhalten auf unter ca.
10 km/h abfällt und die Kraftstoffeinspritzlernfunktion bei stillstehendem Fahrzeug
ausgeführt wird.)




4–18
Beim Fahren
Anlassen und Abstellen des Motors
HINWEIS
Unter den folgenden Umständen muss etwas gewartet werden, bis der Motor
abgestellt werden kann


 Die Batterie hat sich aus irgendeinem Grund entladen, wie langzeitige
Nichtverwendung des Fahrzeugs.
  Die Umgebungstemperatur ist hoch oder niedrig.
 Nach dem Lösen der Batterieklemmen, wie z.B. zum Austauschen der Batterie.
 (SKYACTIV-D 2.2)  Nach dem Entfernen der Rußpartikel mit dem Diesel-Partikel-Filter (DPF).

Der Motor wird nicht wieder gestartet
Falls bei abgestelltem Motor die folgenden Bedienungen vorgenommen wurden, wird der
Motor aus Sicherheitsgründen nicht mehr erneut gestartet. Lassen Sie in einem solchen
Fall den Motor normal an.

 Geöffnete Motorhaube.
 (Modell für Europa)  Der Fahrersicherheitsgurt ist nicht angelegt und die Fahrertür ist geöffnet.
 (Außer Modell für Europa)



 (Schaltgetriebe)
 In einer anderen Schalthebelposition als der Neutralposition ist der
Fahrersicherheitsgurt nicht angelegt und die Fahrertür ist geöffnet.



 (Automatikgetriebe)
 In der Wählhebelposition “D” oder “M” (nicht zweite Stufe fest) ist der
Fahrersicherheitsgurt nicht angelegt und die Fahrertür ist geöffnet.

Der Motor wird nur für kurze Zeit abgestellt oder die Zeit bis zum nächsten
Abstellen des Motors ist lang


 Die Umgebungstemperatur ist hoch oder niedrig.
 Die Batterie ist erschöpft.
 Die Stromaufnahme durch die elektrischen Fahrzeugkomponenten ist hoch.

Nach dem Abstellen wird der Motor erneut automatisch angelassen
Der Motor wird unter den folgenden Bedingungen automatisch erneut angelassen.

 Der i-stop OFF-Schalter wird gedrückt gehalten, bis ein akustisches Signal ertönt.

 Die Klimaanlage ist eingeschaltet, wenn der Luftstrom in die Position gestellt ist.
 (Automatische Klimaanlage)



 Der Klimaanlagen-Temperaturregler ist auf maximale Kühlung (A/C ON) eingestellt.



 Die Innenraumtemperatur weicht stark von der Regeltemperatur der Klimaanlage ab.


 Auf einem Gefälle wird die Bremse etwas gelockert, so dass sich das Fahrzeug zu
bewegen beginnt.


4–19
Beim Fahren
Anlassen und Abstellen des Motors
HINWEIS
  Seit dem Abstellen des Motors sind zwei Minuten verstrichen.
 Die Batterie ist erschöpft.
 (Automatikgetriebe)



 Das Gaspedal wird betätigt, wenn sich der Wählhebel in der Position “D” oder “M”
(nicht zweite Stufe fest) be¿ ndet.




 Der Wählhebel wird in die Position R gestellt.



 Der Wählhebel wird von der Position “N” oder “P” in die Position “D” oder “M”
(nicht zweite Stufe fest) umgeschaltet.



 Das Lenkrad wird betätigt, wenn sich der Wählhebel in der Position “D” oder “M”
(nicht zweite Stufe fest) be¿ ndet.




 Der Wählhebel be¿ ndet sich in der Position “M” und die zweite Stufe fest ist gewählt

 (Außer Modell für Europa)



 (Schaltgetriebe)
 In der Neutralposition des Schalthebels ist der Fahrersicherheitsgurt nicht angelegt
und die Fahrertür ist geöffnet.



 (Automatikgetriebe)
 In der Position “N” oder “P” des Wählhebels ist der Fahrersicherheitsgurt nicht
angelegt und die Fahrertür ist geöffnet.

Der Wählhebel wird bei abgestelltem Motor (Automatikgetriebe) betätigt
Falls der Wählhebel von der Position “D” oder “M” (nicht zweite Stufe fest) bei
abgestelltem Motor in die Position “N” oder “P” gestellt wird, wird der Motor nicht mehr
erneut gestartet, selbst wenn das Bremspedal losgelassen wird. Der Motor startet erneut,
wenn das Bremspedal erneut gedrückt oder der Wählhebel in die Position “D”, “M” (nicht
zweite Stufe fest) oder “R” gestellt wird. (Aus Sicherheitsgründen muss das Bremspedal
beim Umschalten des Wählhebels bei ausgeschaltetem Motor gedrückt gehalten werden.)

 (Modell für Europa)  Falls der Wählhebel von der Position “D” oder “M” (nicht zweite Stufe fest) in die Position
“N” oder “P” gestellt wird, und der Fahrersicherheitsgurt nicht angelegt und die Fahrertür
geöffnet ist, wird der Motor nicht mehr erneut gestartet. Lassen Sie den Motor normal an.
  (Außer Modell für Europa)  Falls der Wählhebel von der Position “D” oder “M” (nicht zweite Stufe fest) in die
Position “N” oder “P” gestellt wird, und der Fahrersicherheitsgurt nicht angelegt und
die Fahrertür geöffnet ist, wird der Motor erneut gestartet.

Gelöste Batterieklemmen
Nach dem Lösen der Batterieklemmen ist es möglich, dass der Motor nicht abgestellt
wird. Außerdem ist nach dem Ersetzen der Batterie eine Kontrolle der i-stop-Funktionen
notwendig. Wenden Sie sich in diesem Fall an einen Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/Servicepartner.


4–20
Beim Fahren
Anlassen und Abstellen des Motors
i-stop OFF-Schalter

Wenn der Schalter gedrückt wird, bis
ein akustisches Signal ertönt, wird
die i-stop-Funktion ausgeschaltet
und die i-stop-Warnleuchte (gelb) im
Armaturenbrett wird eingeschaltet. Wenn
der Schalter nochmals gedrückt wird, bis
ein akustisches Signal ertönt, wird die
i-stop-Funktion aktiviert und die i-stop-
Warnleuchte (gelb) im Armaturenbrett
wird ausgeschaltet.
HINWEIS
Nach dem Ausschalten des Motors mit
deaktivierter i-stop-Funktion ist die
i-stop-Funktion beim nächsten Anlassen
des Motors betriebsbereit.
