2016 MAZDA MODEL 6 Betriebsanleitung (in German)

6–61
Wartung und PÀ ege
Wartung durch Fahrzeughalter

(Rechte Seite)


4. Ziehen Sie den mittleren Teil der
Kunststoffhalter heraus, um die Halter
und die Kofferraumverkleidung zu
entfernen.


Entfernen
Einbau
5. Ziehen Sie den mittleren Teil
der Kunststoffhalter heraus,
um die Halter und die seitliche
Kofferraumverkleidung zu entfernen.



6. Drehen Sie die Fassung mit der
Glühlampe zum Abnehmen nach links.
7. Lösen Sie die Glühlampe aus der
Fassung.



8. Bauen Sie die neue Glühlampe in der
umgekehrten Reihenfolge wieder ein.



6–62
Wartung und PÀ ege
Wartung durch Fahrzeughalter
*nur bestimmte Modelle
Kombi
1. Kontrollieren Sie, ob die Zündung und
der Scheinwerferschalter ausgeschaltet
sind.
2. Öffnen Sie den Deckel.



3. Drehen Sie die Fassung mit der
Glühlampe zum Abnehmen nach links.
4. Lösen Sie die Glühlampe aus der
Fassung.



5. Bauen Sie die neue Glühlampe in der
umgekehrten Reihenfolge wieder ein.

Schlussleuchten
(Kofferraumdeckelseite/
Heckklappenseite) (mit LED-
Scheinwwerfern)
Die LED-Leuchte kann nicht allein ersetzt
werden, weil sie in einer Einheit eingebaut
ist.
Die LED-Leuchte muss mit der
ganzen Einheit ersetzt werden. Es wird
empfohlen, den Austausch von einem
autorisierten Mazda-Vertragshändler/
Servicepartner ausführen zu lassen.
Schlussleuchten
(Kofferraumdeckelseite/
Heckklappenseite) (mit
Halogenscheinwwerfern),
Rückfahrleuchte, Nebelschlussleuchte
*
Stufenheck
1. Kontrollieren Sie, ob die Zündung und
der Scheinwerferschalter ausgeschaltet
sind.
2. Ziehen Sie den mittleren Teil
der einzelnen Kunststoffhalter
heraus, um die Halter und die
Kofferraumdeckelverkleidung zu
entfernen.


Entfernen
Einbau



6–63
Wartung und PÀ ege
Wartung durch Fahrzeughalter

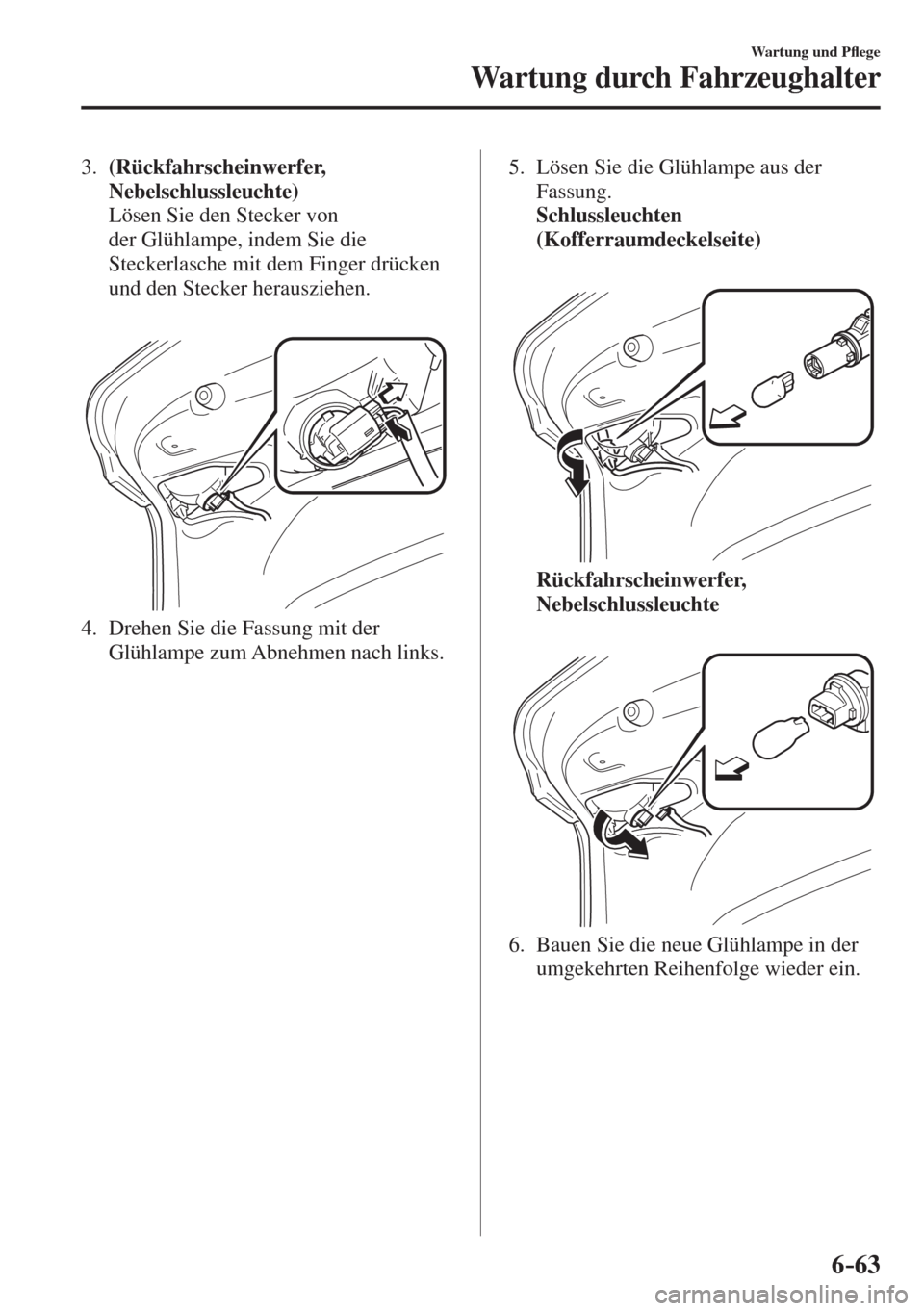

3. (Rückfahrscheinwerfer,
Nebelschlussleuchte)
Lösen Sie den Stecker von
der Glühlampe, indem Sie die
Steckerlasche mit dem Finger drücken
und den Stecker herausziehen.



4. Drehen Sie die Fassung mit der
Glühlampe zum Abnehmen nach links. 5. Lösen Sie die Glühlampe aus der
Fassung.
Schlussleuchten
(Kofferraumdeckelseite)



Rückfahrscheinwerfer,
Nebelschlussleuchte



6. Bauen Sie die neue Glühlampe in der
umgekehrten Reihenfolge wieder ein.



6–64
Wartung und PÀ ege
Wartung durch Fahrzeughalter

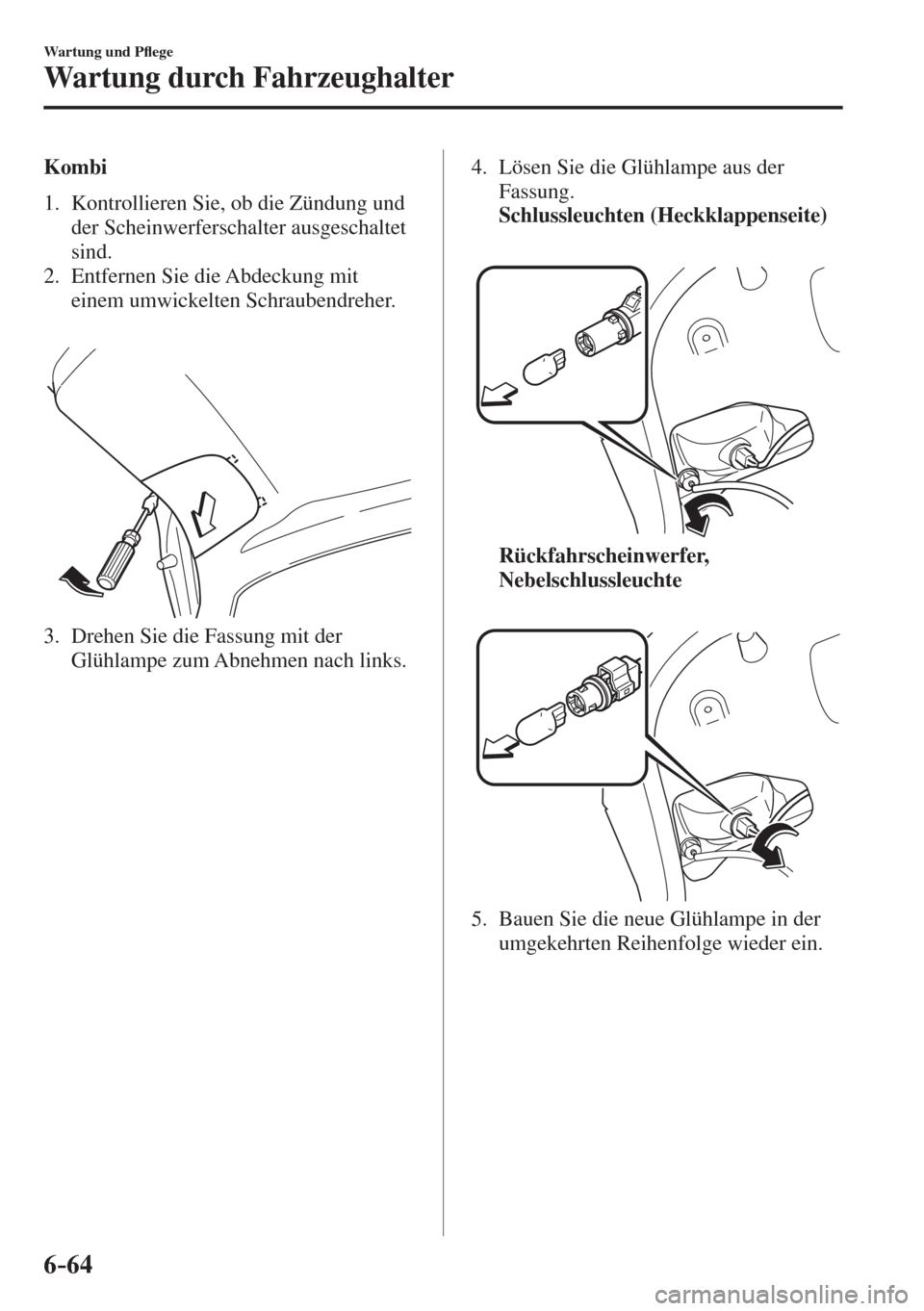

Kombi
1. Kontrollieren Sie, ob die Zündung und
der Scheinwerferschalter ausgeschaltet
sind.
2. Entfernen Sie die Abdeckung mit
einem umwickelten Schraubendreher.



3. Drehen Sie die Fassung mit der
Glühlampe zum Abnehmen nach links. 4. Lösen Sie die Glühlampe aus der
Fassung.
Schlussleuchten (Heckklappenseite)



Rückfahrscheinwerfer,
Nebelschlussleuchte



5. Bauen Sie die neue Glühlampe in der
umgekehrten Reihenfolge wieder ein.



6–65
Wartung und PÀ ege
Wartung durch Fahrzeughalter
*nur bestimmte Modelle

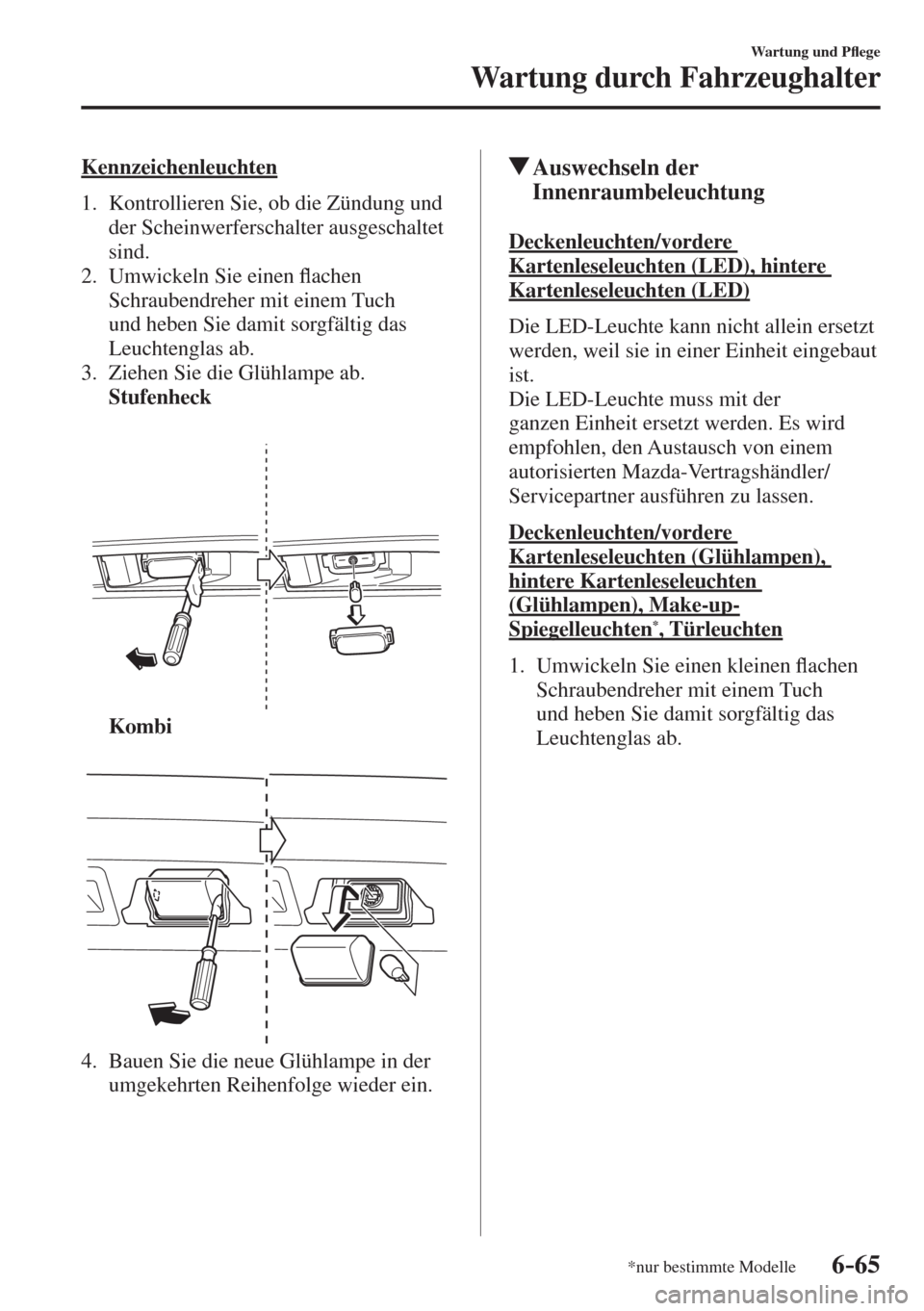

Kennzeichenleuchten



1. Kontrollieren Sie, ob die Zündung und
der Scheinwerferschalter ausgeschaltet
sind.
2. Umwickeln Sie einen À achen
Schraubendreher mit einem Tuch
und heben Sie damit sorgfältig das
Leuchtenglas ab.
3. Ziehen Sie die Glühlampe ab.
Stufenheck



Kombi



4. Bauen Sie die neue Glühlampe in der
umgekehrten Reihenfolge wieder ein.

Auswechseln der
Innenraumbeleuchtung
Deckenleuchten/vordere
Kartenleseleuchten (LED), hintere
Kartenleseleuchten (LED)
Die LED-Leuchte kann nicht allein ersetzt
werden, weil sie in einer Einheit eingebaut
ist.
Die LED-Leuchte muss mit der
ganzen Einheit ersetzt werden. Es wird
empfohlen, den Austausch von einem
autorisierten Mazda-Vertragshändler/
Servicepartner ausführen zu lassen.
Deckenleuchten/vordere
Kartenleseleuchten (Glühlampen),
hintere Kartenleseleuchten
(Glühlampen), Make-up-
Spiegelleuchten
* , Türleuchten
1. Umwickeln Sie einen kleinen À achen
Schraubendreher mit einem Tuch
und heben Sie damit sorgfältig das
Leuchtenglas ab.


6–66
Wartung und PÀ ege
Wartung durch Fahrzeughalter
*nur bestimmte Modelle

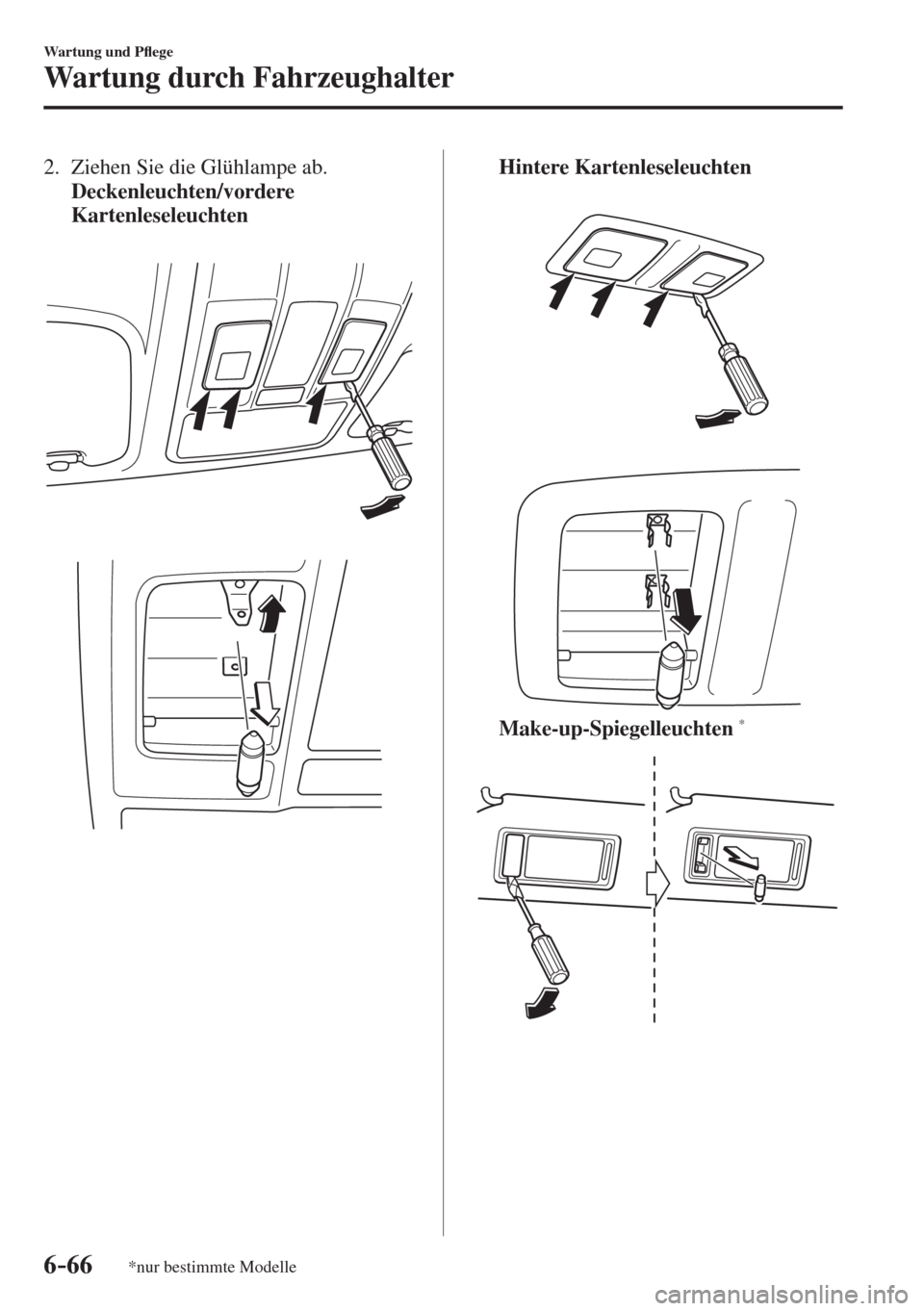

2. Ziehen Sie die Glühlampe ab.
Deckenleuchten/vordere
Kartenleseleuchten





Hintere Kartenleseleuchten






Make-up-Spiegelleuchten *





6–67
Wartung und PÀ ege
Wartung durch Fahrzeughalter

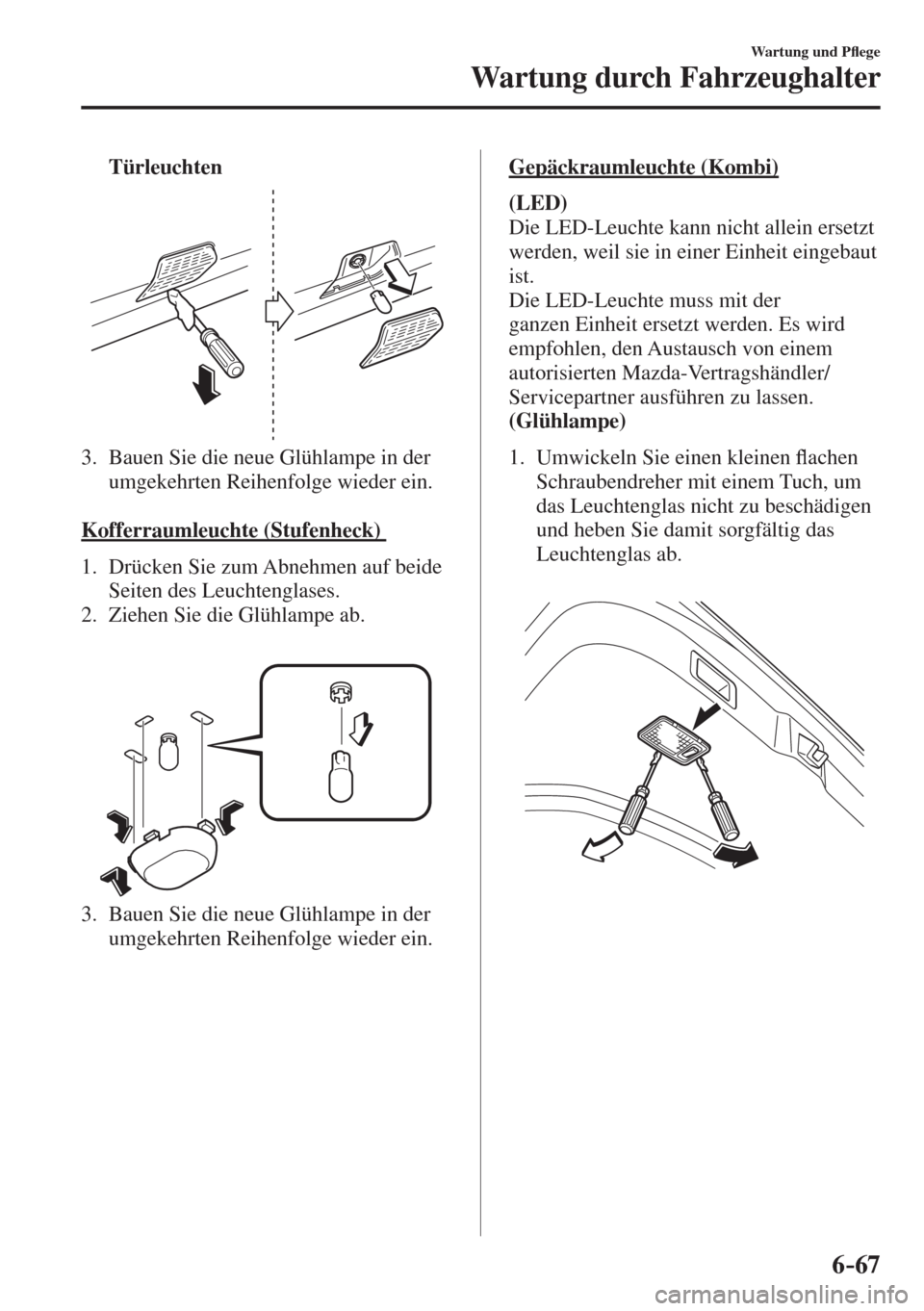

Türleuchten


3. Bauen Sie die neue Glühlampe in der
umgekehrten Reihenfolge wieder ein.

Kofferraumleuchte (Stufenheck)
1. Drücken Sie zum Abnehmen auf beide
Seiten des Leuchtenglases.
2. Ziehen Sie die Glühlampe ab.



3. Bauen Sie die neue Glühlampe in der
umgekehrten Reihenfolge wieder ein.

Gepäckraumleuchte (Kombi)
(LED)
Die LED-Leuchte kann nicht allein ersetzt
werden, weil sie in einer Einheit eingebaut
ist.
Die LED-Leuchte muss mit der
ganzen Einheit ersetzt werden. Es wird
empfohlen, den Austausch von einem
autorisierten Mazda-Vertragshändler/
Servicepartner ausführen zu lassen.
(Glühlampe)

1. Umwickeln Sie einen kleinen À achen
Schraubendreher mit einem Tuch, um
das Leuchtenglas nicht zu beschädigen
und heben Sie damit sorgfältig das
Leuchtenglas ab.





6–68
Wartung und PÀ ege
Wartung durch Fahrzeughalter
2. Lösen Sie den Stecker von
der Glühlampe, indem Sie die
Steckerlasche mit dem Finger drücken
und den Stecker herausziehen.



VORSICHT
Beim Auswechseln der Glühlampe
muss der Stecker zuerst gelöst werden.
Andernfalls können elektrische und
elektronische Geräte kurzgeschlossen
werden.
3. Stecken Sie einen Schraubendreher
in den Zwischenraum zwischen dem
Leuchtenglas und der Leuchte und
verschieben Sie ihn zum Abnehmen des
Leuchtenglases.


4. Ziehen Sie die Glühlampe ab.



5. Bauen Sie die neue Glühlampe in der
umgekehrten Reihenfolge wieder ein.
