2016 MAZDA MODEL 6 Betriebsanleitung (in German)

5–171
Fahrzeuginnenraum
Innenausstattung
*nur bestimmte Modelle

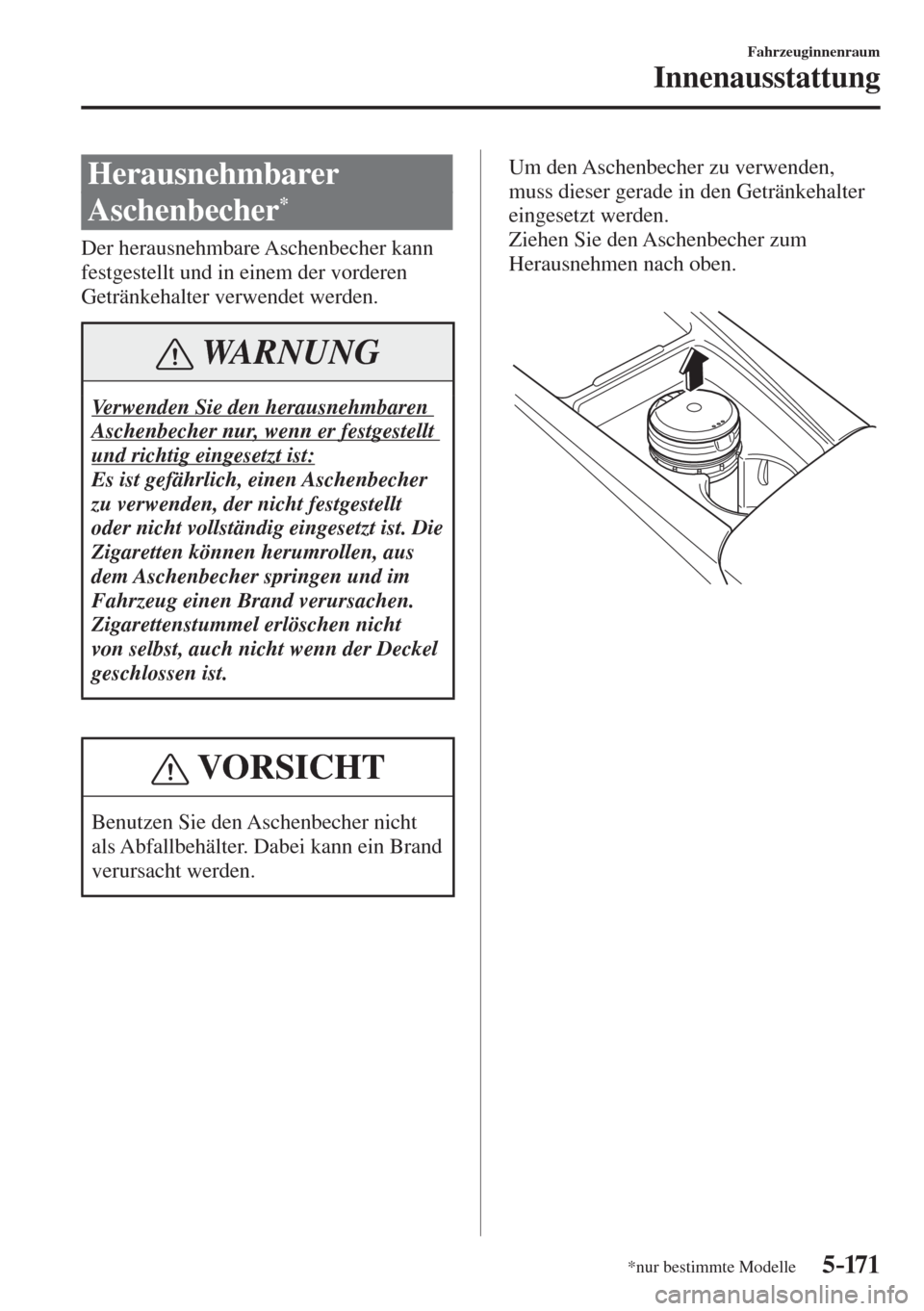

Herausnehmbarer
Aschenbecher
*
Der herausnehmbare Aschenbecher kann
festgestellt und in einem der vorderen
Getränkehalter verwendet werden.
WARNUNG
Verwenden Sie den herausnehmbaren
Aschenbecher nur, wenn er festgestellt
und richtig eingesetzt ist:
Es ist gefährlich, einen Aschenbecher
zu verwenden, der nicht festgestellt
oder nicht vollständig eingesetzt ist. Die
Zigaretten können herumrollen, aus
dem Aschenbecher springen und im
Fahrzeug einen Brand verursachen.
Zigarettenstummel erlöschen nicht
von selbst, auch nicht wenn der Deckel
geschlossen ist.
VORSICHT
Benutzen Sie den Aschenbecher nicht
als Abfallbehälter. Dabei kann ein Brand
verursacht werden. Um den Aschenbecher zu verwenden,
muss dieser gerade in den Getränkehalter
eingesetzt werden.
Ziehen Sie den Aschenbecher zum
Herausnehmen nach oben.





5–172
Fahrzeuginnenraum
Innenausstattung
*nur bestimmte Modelle

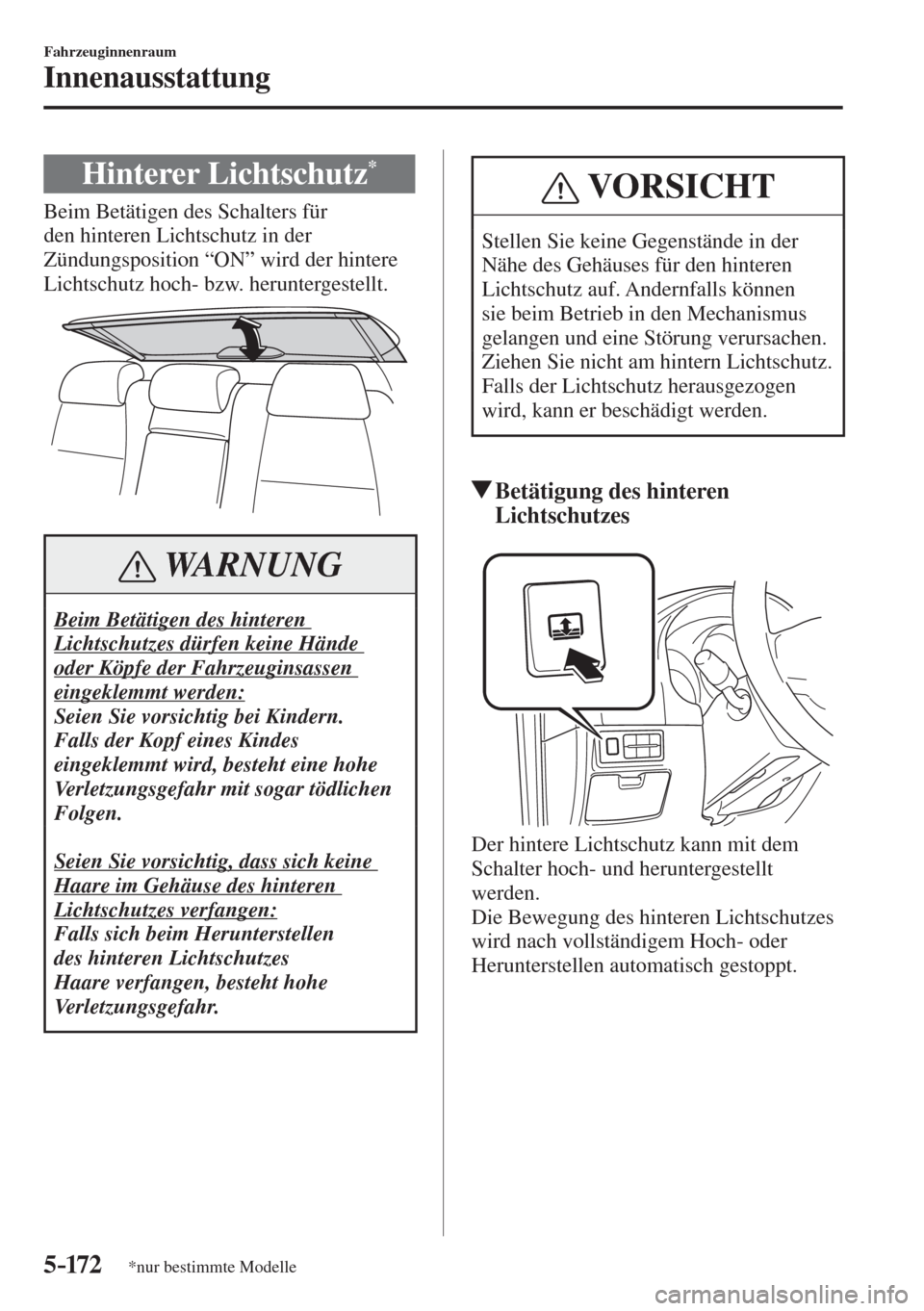

Hinterer Lichtschutz *
Beim Betätigen des Schalters für
den hinteren Lichtschutz in der
Zündungsposition “ON” wird der hintere
Lichtschutz hoch- bzw. heruntergestellt.


WARNUNG
Beim Betätigen des hinteren
Lichtschutzes dürfen keine Hände
oder Köpfe der Fahrzeuginsassen
eingeklemmt werden:
Seien Sie vorsichtig bei Kindern.
Falls der Kopf eines Kindes
eingeklemmt wird, besteht eine hohe
Verletzungsgefahr mit sogar tödlichen
Folgen.

Seien Sie vorsichtig, dass sich keine
Haare im Gehäuse des hinteren
Lichtschutzes verfangen:
Falls sich beim Herunterstellen
des hinteren Lichtschutzes
Haare verfangen, besteht hohe
Verletzungsgefahr.
VORSICHT
Stellen Sie keine Gegenstände in der
Nähe des Gehäuses für den hinteren
Lichtschutz auf. Andernfalls können
sie beim Betrieb in den Mechanismus
gelangen und eine Störung verursachen.
Ziehen Sie nicht am hintern Lichtschutz.
Falls der Lichtschutz herausgezogen
wird, kann er beschädigt werden.
Betätigung des hinteren
Lichtschutzes

Der hintere Lichtschutz kann mit dem
Schalter hoch- und heruntergestellt
werden.
Die Bewegung des hinteren Lichtschutzes
wird nach vollständigem Hoch- oder
Herunterstellen automatisch gestoppt.


5–173
Fahrzeuginnenraum
Innenausstattung
HINWEIS
  In der Position “R” des Schalthebels
bzw. des Wählhebels wird der
hintere Lichtschutz automatisch
heruntergestellt.
  Bei Berührung mit einem
Gegenstand wird die hintere
Lichtschutzbewegung gestoppt.
Entfernen Sie in diesem Fall den
Gegenstand und betätigen Sie
den Schalter zum Herunterstellen
nochmals.



BEMERKUNGEN
5–174

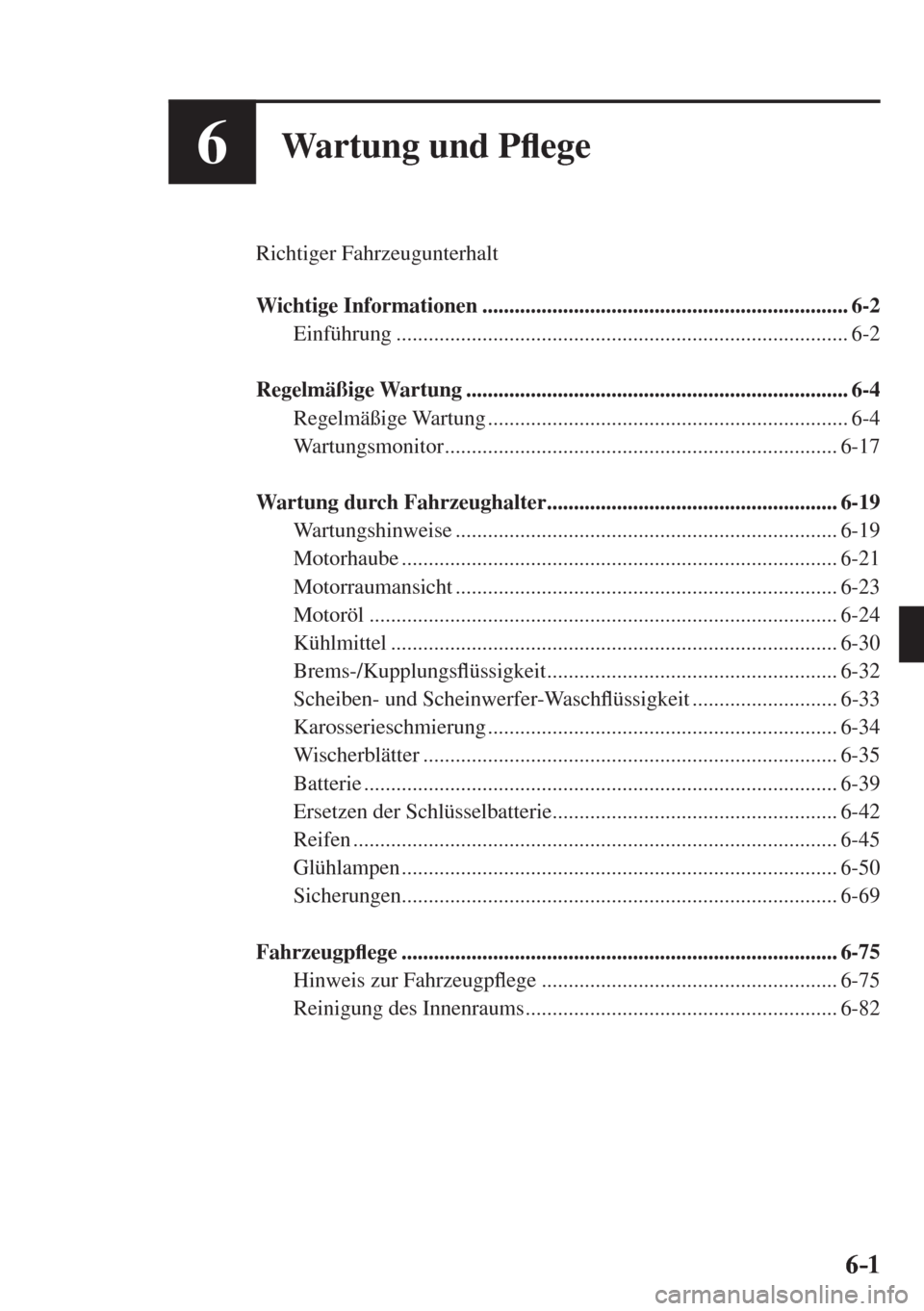

6–1 6–1
6Wartung und PÀ ege
Richtiger Fahrzeugunterhalt

Wichtige Informationen .................................................................... 6-2
Einführung .................................................................................... 6-2

Regelmäßige Wartung ....................................................................... 6-4
Regelmäßige Wartung ................................................................... 6-4
Wartungsmonitor ......................................................................... 6-17

Wartung durch Fahrzeughalter ...................................................... 6-19
Wartungshinweise ....................................................................... 6-19
Motorhaube ................................................................................. 6-21
Motorraumansicht ....................................................................... 6-23
Motoröl ....................................................................................... 6-24
Kühlmittel ................................................................................... 6-30
Brems-/KupplungsÀ üssigkeit ...................................................... 6-32
Scheiben- und Scheinwerfer-WaschÀ üssigkeit ........................... 6-33
Karosserieschmierung ................................................................. 6-34
Wischerblätter ............................................................................. 6-35
Batterie ........................................................................................ 6-39
Ersetzen der Schlüsselbatterie ..................................................... 6-42
Reifen .......................................................................................... 6-45
Glühlampen ................................................................................. 6-50
Sicherungen ................................................................................. 6-69

FahrzeugpÀ ege ................................................................................. 6-75
Hinweis zur FahrzeugpÀ ege ....................................................... 6-75
Reinigung des Innenraums .......................................................... 6-82


6–2
Wartung und PÀ ege
Wichtige Informationen
E i n f ü h r u n g
Verletzen Sie sich nicht bei der Fahrzeugprüfung, beim Reifenwechsel oder anderen
Unterhaltsarbeiten wie das Waschen des Fahrzeugs.
Tragen Sie dicke Schutzhandschuhe aus Baumwolle, wenn Sie bei der Prüfung oder beim
Arbeiten Stellen berühren, die Sie nicht sehen können. Wenn Sie Prüfungen und Arbeiten
mit bloßen Händen ausführen, können Sie sich verletzen.

Ergeben sich bei den Arbeiten irgendwelche Zweifel oder Unsicherheiten, raten wir Ihnen
dringend, diese Arbeiten von einem Fachmann, wir empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner, ausführen zu lassen.

Ein autorisierter Mazda-Vertragshändler/Servicepartner verfügt über richtig ausgebildete
Fachleute und die notwendigen Originalteile. Unsachgemäße oder unvollständige Wartung
oder die Verwendung von Nicht-Originalteilen kann zu einer Beeinträchtigung der
Betriebseigenschaften des Fahrzeuges führen. Dies kann sogar Fahrzeugschäden, Unfälle
oder Verletzungen verursachen.

Lassen Sie sich nötigenfalls von einem Fachmann, wir empfehlen einen autorisierten
Mazda-Vertragshändler/Servicepartner, beraten.

Der Fahrzeugbesitzer muss belegen können, dass die vorgeschriebenen Wartungsarbeiten
ordnungsgemäß ausgeführt worden sind.

Falls Garantieansprüche gestellt werden, die nicht auf Materialfehler oder unsachgemäße
Ausführung, sondern auf unzureichende Wartung zurückgeführt werden können, werden
diese Ansprüche nicht durch die Garantieleistungen gedeckt.



6–3
Wartung und PÀ ege
Wichtige Informationen
Der Störungsdiagnosestecker ist ausschließlich für den Anschluss des Spezialgerätes für die
Onboard-Diagnose vorgesehen.
Es dürfen keine anderen Geräte als das Spezialgerät für die Störungsdiagnose angeschlossen
werden. Falls ein anderes Gerät als das Spezialgerät für die Störungsdiagnose angeschlossen
wird, können elektrische Fahrzeuggeräte beeinträchtigt oder beschädigt werden, wie
Entladen der Batterie.

Störungsdiagnosestecker



6–4
Wartung und PÀ ege
Regelmäßige Wartung
R e g e l m ä ß i g e W a r t u n g
HINWEIS
Nach Ablauf der angegebenen Zeit müssen die vorgeschriebenen Wartungsarbeiten in den
gleichen Intervallen fortgesetzt werden.
Abgasreinigung und zugehörige Systeme
Die Zünd- und Kraftstoffanlage ist für den reibungslosen Betrieb der
Abgasentgiftungsanlage und des Motors sehr wichtig. An diesen Anlagen dürfen Sie deshalb
nicht selbst irgendwelche Änderungen vornehmen.
Alle Kontrollen und Einstellungen müssen durch einen quali¿ zierten Fachmann,
vorzugsweise durch einen autorisierten Mazda-Vertragshändler/Servicepartner, ausgeführt
werden.
Europa
Wartungsintervall Monate oder Kilometer, je nachdem was zuerst erreicht wird
Monate 12 24 36 48 60 72 84 96 108
×1000 km
20 40 60 80 100 120 140 160 180
SKYACTIV-G 2.0 und SKYACTIV-G 2.5
Zündkerzen
*1 alle 120 000 km ersetzen
Luft¿ lter
*2 R R R
KraftstofÀ eitungen und Schläuche I I I I
Kraftstoffverdunstungs-Kontrollsystem (falls
vorhanden) I I I
Motoröl & Öl¿ lter Flexibel
*3 Ersetzen, wenn Anzeige leuchtet (max. Intervall: 12 Monate
oder 20.000 km)
Andere als
À exible
Einstellungen
*4 R R R R R R R R R
SKYACTIV-D 2.2
Motoröl & Öl¿ lter Flexibel
*3 Ersetzen, wenn Anzeige leuchtet (max. Intervall: 12 Monate
oder 20.000 km)
Andere als
À exible
Einstellungen
*4*6 R R R R R R R R R
Ukraine *5*6
alle 12 Monate oder 10.000 km ersetzen
Kraftstoff¿ lter Außer Ukraine
R R R
Ukraine
R R R R
KraftstofÀ eitungen und
Schläuche Außer Ukraine
I I I I
Ukraine
I I I I I I I I I
