2016 MAZDA MODEL 6 Betriebsanleitung (in German)

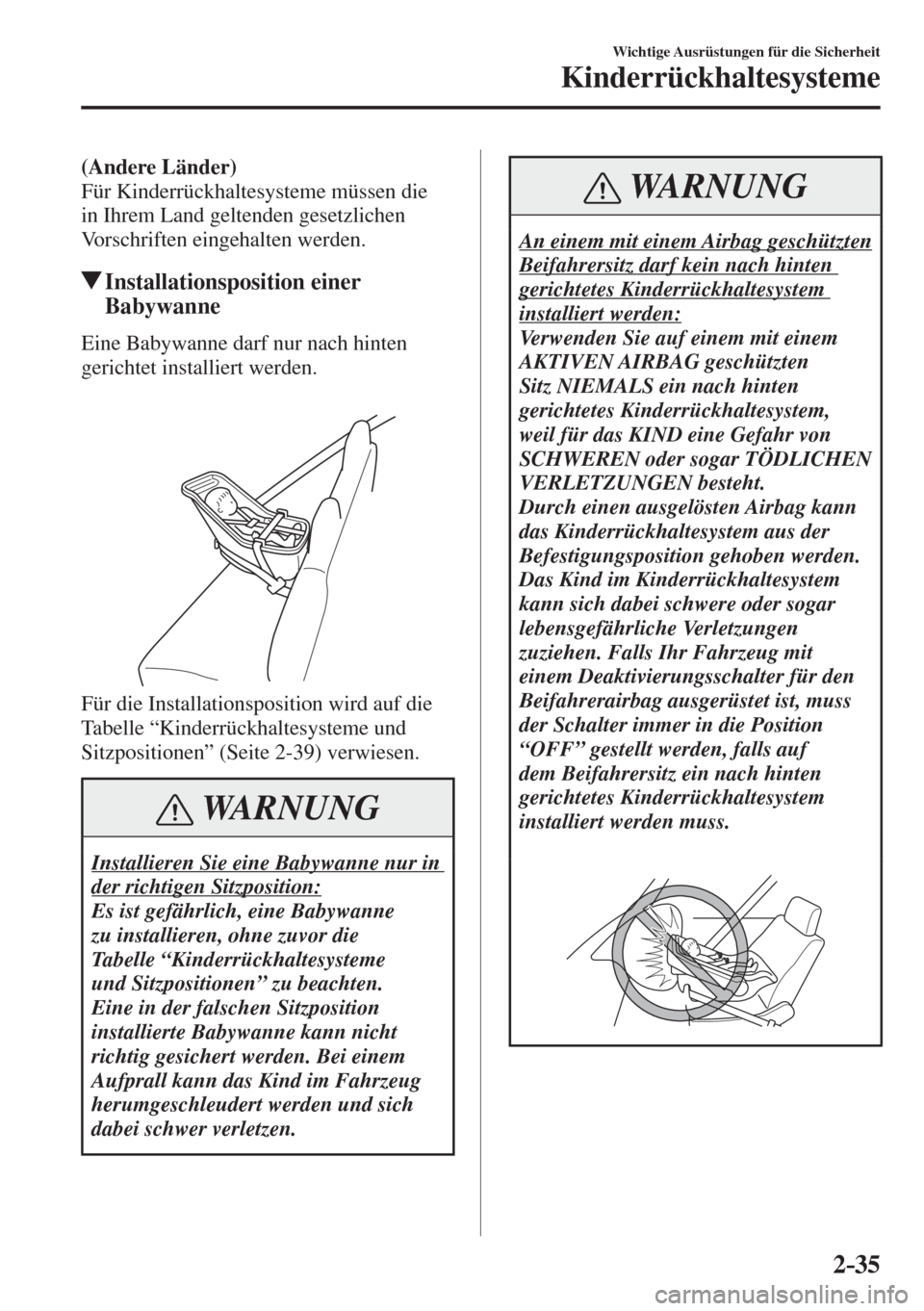

2–35
Wichtige Ausrüstungen für die Sicherheit
Kinderrückhaltesysteme
(Andere Länder)
Für Kinderrückhaltesysteme müssen die
in Ihrem Land geltenden gesetzlichen
Vorschriften eingehalten werden.
Installationsposition einer
Babywanne
Eine Babywanne darf nur nach hinten
gerichtet installiert werden.



Für die Installationsposition wird auf die
Tabelle “Kinderrückhaltesysteme und
Sitzpositionen” (Seite 2-39 ) verwiesen.
WARNUNG
Installieren Sie eine Babywanne nur in
der richtigen Sitzposition:
Es ist gefährlich, eine Babywanne
zu installieren, ohne zuvor die
Tabelle “Kinderrückhaltesysteme
und Sitzpositionen” zu beachten.
Eine in der falschen Sitzposition
installierte Babywanne kann nicht
richtig gesichert werden. Bei einem
Aufprall kann das Kind im Fahrzeug
herumgeschleudert werden und sich
dabei schwer verletzen.

WARNUNG
An einem mit einem Airbag geschützten
Beifahrersitz darf kein nach hinten
gerichtetes Kinderrückhaltesystem
installiert werden:
Verwenden Sie auf einem mit einem
AKTIVEN AIRBAG geschützten
Sitz NIEMALS ein nach hinten
gerichtetes Kinderrückhaltesystem,
weil für das KIND eine Gefahr von
SCHWEREN oder sogar TÖDLICHEN
VERLETZUNGEN besteht.
Durch einen ausgelösten Airbag kann
das Kinderrückhaltesystem aus der
Befestigungsposition gehoben werden.
Das Kind im Kinderrückhaltesystem
kann sich dabei schwere oder sogar
lebensgefährliche Verletzungen
zuziehen. Falls Ihr Fahrzeug mit
einem Deaktivierungsschalter für den
Beifahrerairbag ausgerüstet ist, muss
der Schalter immer in die Position
“OFF” gestellt werden, falls auf
dem Beifahrersitz ein nach hinten
gerichtetes Kinderrückhaltesystem
installiert werden muss.

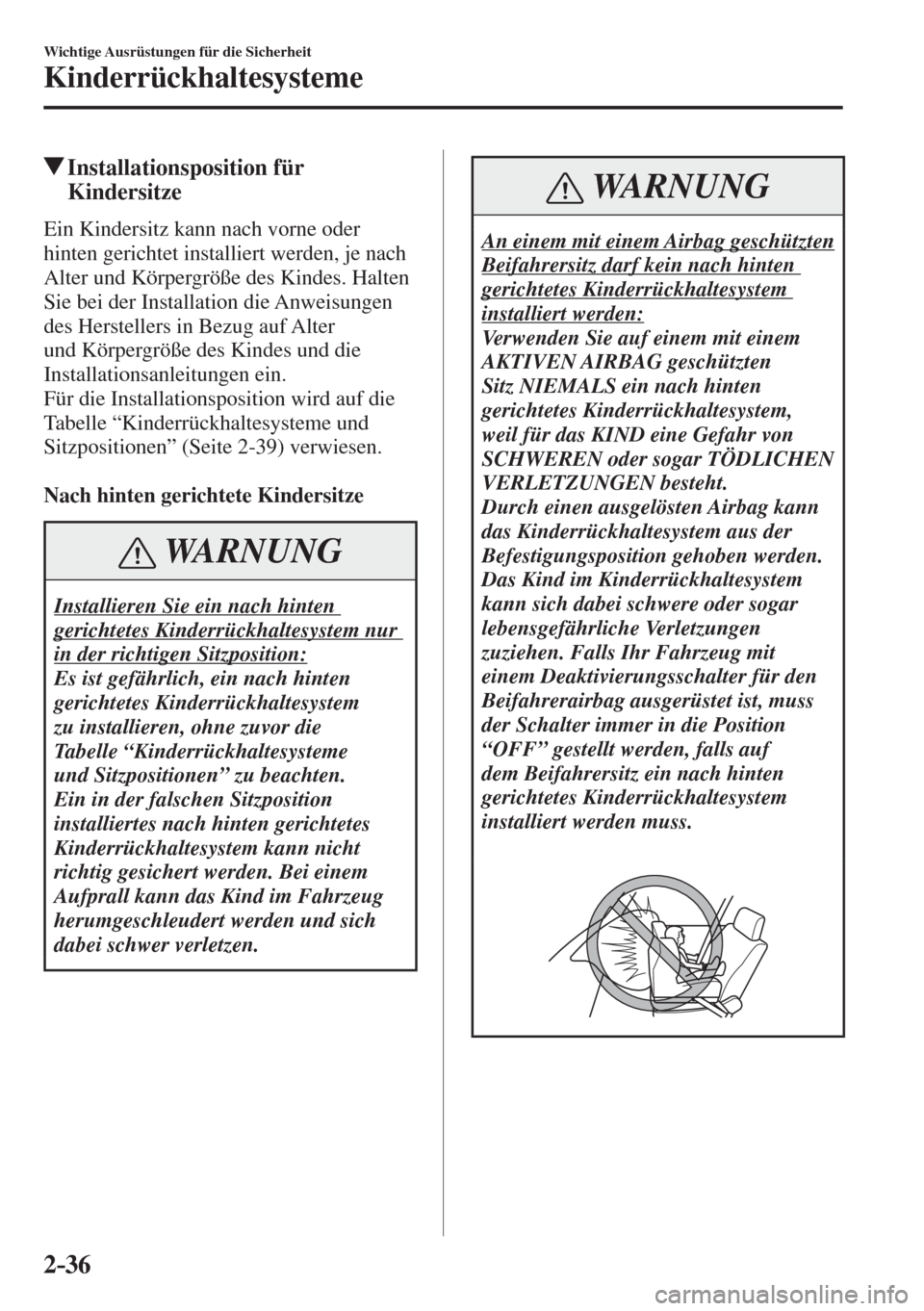

2–36
Wichtige Ausrüstungen für die Sicherheit
Kinderrückhaltesysteme
Installationsposition für
Kindersitze
Ein Kindersitz kann nach vorne oder
hinten gerichtet installiert werden, je nach
Alter und Körpergröße des Kindes. Halten
Sie bei der Installation die Anweisungen
des Herstellers in Bezug auf Alter
und Körpergröße des Kindes und die
Installationsanleitungen ein.
Für die Installationsposition wird auf die
Tabelle “Kinderrückhaltesysteme und
Sitzpositionen” (Seite 2-39 ) verwiesen.

Nach hinten gerichtete Kindersitze
WARNUNG
Installieren Sie ein nach hinten
gerichtetes Kinderrückhaltesystem nur
in der richtigen Sitzposition:
Es ist gefährlich, ein nach hinten
gerichtetes Kinderrückhaltesystem
zu installieren, ohne zuvor die
Tabelle “Kinderrückhaltesysteme
und Sitzpositionen” zu beachten.
Ein in der falschen Sitzposition
installiertes nach hinten gerichtetes
Kinderrückhaltesystem kann nicht
richtig gesichert werden. Bei einem
Aufprall kann das Kind im Fahrzeug
herumgeschleudert werden und sich
dabei schwer verletzen.

WARNUNG
An einem mit einem Airbag geschützten
Beifahrersitz darf kein nach hinten
gerichtetes Kinderrückhaltesystem
installiert werden:
Verwenden Sie auf einem mit einem
AKTIVEN AIRBAG geschützten
Sitz NIEMALS ein nach hinten
gerichtetes Kinderrückhaltesystem,
weil für das KIND eine Gefahr von
SCHWEREN oder sogar TÖDLICHEN
VERLETZUNGEN besteht.
Durch einen ausgelösten Airbag kann
das Kinderrückhaltesystem aus der
Befestigungsposition gehoben werden.
Das Kind im Kinderrückhaltesystem
kann sich dabei schwere oder sogar
lebensgefährliche Verletzungen
zuziehen. Falls Ihr Fahrzeug mit
einem Deaktivierungsschalter für den
Beifahrerairbag ausgerüstet ist, muss
der Schalter immer in die Position
“OFF” gestellt werden, falls auf
dem Beifahrersitz ein nach hinten
gerichtetes Kinderrückhaltesystem
installiert werden muss.

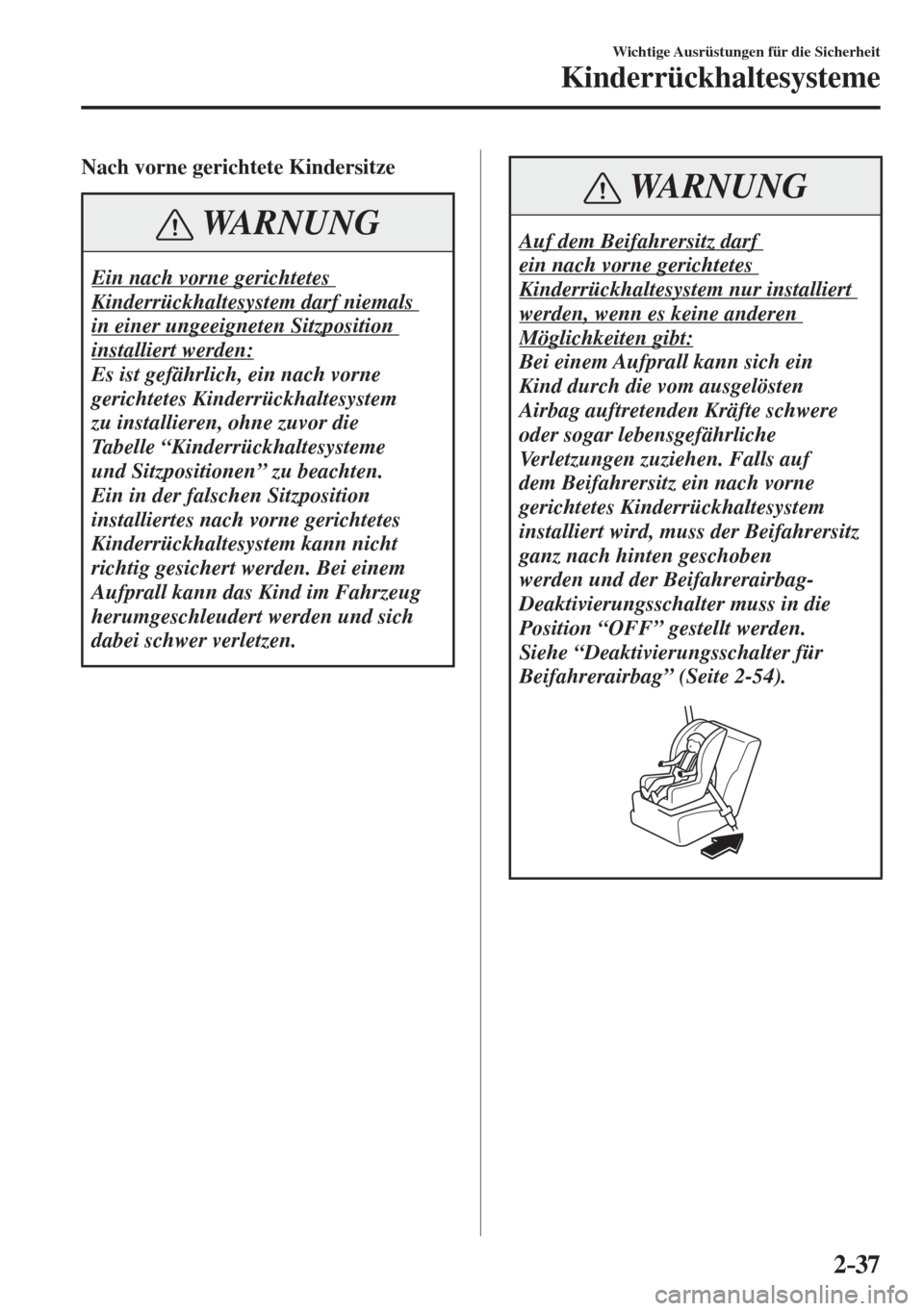

2–37
Wichtige Ausrüstungen für die Sicherheit
Kinderrückhaltesysteme
Nach vorne gerichtete Kindersitze
WARNUNG
Ein nach vorne gerichtetes
Kinderrückhaltesystem darf niemals
in einer ungeeigneten Sitzposition
installiert werden:
Es ist gefährlich, ein nach vorne
gerichtetes Kinderrückhaltesystem
zu installieren, ohne zuvor die
Tabelle “Kinderrückhaltesysteme
und Sitzpositionen” zu beachten.
Ein in der falschen Sitzposition
installiertes nach vorne gerichtetes
Kinderrückhaltesystem kann nicht
richtig gesichert werden. Bei einem
Aufprall kann das Kind im Fahrzeug
herumgeschleudert werden und sich
dabei schwer verletzen.

WARNUNG
Auf dem Beifahrersitz darf
ein nach vorne gerichtetes
Kinderrückhaltesystem nur installiert
werden, wenn es keine anderen
Möglichkeiten gibt:
Bei einem Aufprall kann sich ein
Kind durch die vom ausgelösten
Airbag auftretenden Kräfte schwere
oder sogar lebensgefährliche
Verletzungen zuziehen. Falls auf
dem Beifahrersitz ein nach vorne
gerichtetes Kinderrückhaltesystem
installiert wird, muss der Beifahrersitz
ganz nach hinten geschoben
werden und der Beifahrerairbag-
Deaktivierungsschalter muss in die
Position “OFF” gestellt werden.
Siehe “Deaktivierungsschalter für
Beifahrerairbag” (Seite 2-54 ).



2–38
Wichtige Ausrüstungen für die Sicherheit
Kinderrückhaltesysteme
Installationsposition für Junior
Seat
Ein Junior Seat kann nur nach vorne
gerichtet installiert werden.



Für die Installationsposition des
Junior Seat wird auf die Tabelle
“Kinderrückhaltesysteme und
Sitzpositionen” (Seite 2-39 ) verwiesen.
WARNUNG
Installieren Sie einen Junior Seat nur
in der richtigen Sitzposition:
Es ist gefährlich, einen Junior
Seat zu installieren, ohne zuvor die
Tabelle “Kinderrückhaltesysteme
und Sitzpositionen” zu beachten.
Ein in der falschen Sitzposition
installierter Junior Seat kann nicht
richtig gesichert werden. Bei einem
Aufprall kann das Kind im Fahrzeug
herumgeschleudert werden und sich
dabei schwer verletzen.

Auf dem Beifahrersitz darf
ein nach vorne gerichtetes
Kinderrückhaltesystem nur installiert
werden, wenn es keine anderen
Möglichkeiten gibt:
Bei einem Aufprall kann sich ein
Kind durch die vom ausgelösten
Airbag auftretenden Kräfte schwere
oder sogar lebensgefährliche
Verletzungen zuziehen. Falls auf
dem Beifahrersitz ein nach vorne
gerichtetes Kinderrückhaltesystem
installiert wird, muss der Beifahrersitz
ganz nach hinten geschoben
werden und der Beifahrerairbag-
Deaktivierungsschalter muss in die
Position “OFF” gestellt werden.
Siehe “Deaktivierungsschalter für
Beifahrerairbag” (Seite 2-54 ).

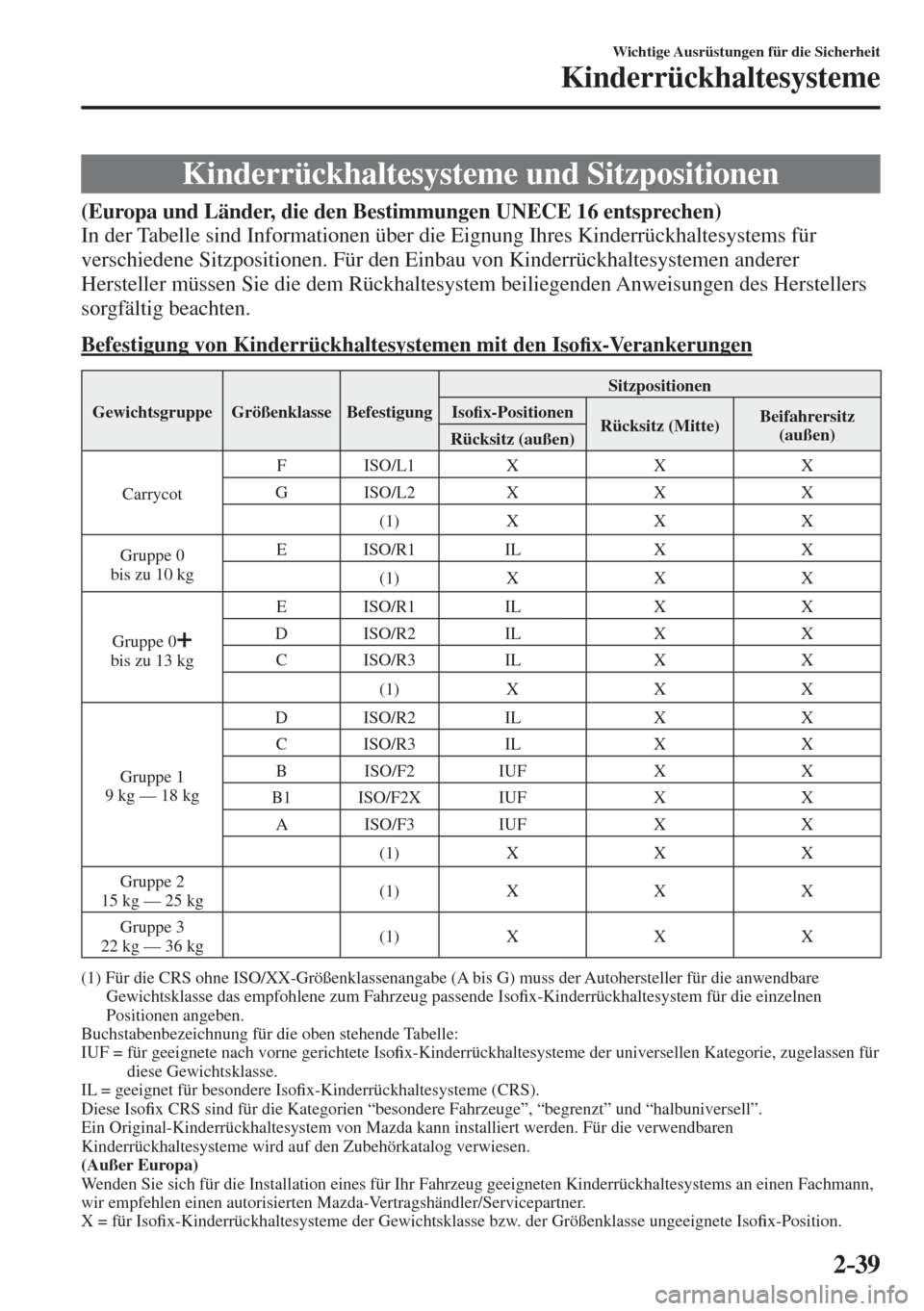

2–39
Wichtige Ausrüstungen für die Sicherheit
Kinderrückhaltesysteme
Kinderrückhaltesysteme und Sitzpositionen
(Europa und Länder, die den Bestimmungen UNECE 16 entsprechen)
In der Tabelle sind Informationen über die Eignung Ihres Kinderrückhaltesystems für
verschiedene Sitzpositionen. Für den Einbau von Kinderrückhaltesystemen anderer
Hersteller müssen Sie die dem Rückhaltesystem beiliegenden Anweisungen des Herstellers
sorgfältig beachten.
Befestigung von Kinderrückhaltesystemen mit den Iso¿ x-Verankerungen
Gewichtsgruppe Größenklasse Befestigung Sitzpositionen
Iso¿ x-Positionen
Rücksitz (Mitte) Beifahrersitz
(außen)
Rücksitz (außen)
Carrycot F ISO/L1 X X X
G ISO/L2 X X X
(1) X X X
Gruppe 0
bis zu 10 kg E ISO/R1 IL X X
(1) X X X
Gruppe 0

bis zu 13 kg E ISO/R1 IL X X
D ISO/R2 IL X X
C ISO/R3 IL X X
(1) X X X
Gruppe 1
9 kg — 18 kg D ISO/R2 IL X X
C ISO/R3 IL X X
B ISO/F2 IUF X X
B1 ISO/F2X IUF X X
A ISO/F3 IUF X X
(1) X X X
Gruppe 2
15 kg — 25 kg (1) X X X
Gruppe 3
22 kg — 36 kg (1) X X X
(1) Für die CRS ohne ISO/XX-Größenklassenangabe (A bis G) muss der Autohersteller für die anwendbare
Gewichtsklasse das empfohlene zum Fahrzeug passende Iso¿ x-Kinderrückhaltesystem für die einzelnen
Positionen angeben.
Buchstabenbezeichnung für die oben stehende Tabelle:
IUF = für geeignete nach vorne gerichtete Iso¿ x-Kinderrückhaltesysteme der universellen Kategorie, zugelassen für
diese Gewichtsklasse.
IL = geeignet für besondere Iso¿ x-Kinderrückhaltesysteme (CRS).
Diese Iso¿ x CRS sind für die Kategorien “besondere Fahrzeuge”, “begrenzt” und “halbuniversell”.
Ein Original-Kinderrückhaltesystem von Mazda kann installiert werden. Für die verwendbaren
Kinderrückhaltesysteme wird auf den Zubehörkatalog verwiesen.
(Außer Europa)
Wenden Sie sich für die Installation eines für Ihr Fahrzeug geeigneten Kinderrückhaltesystems an einen Fachmann,
wir empfehlen einen autorisierten Mazda-Vertragshändler/Servicepartner.
X = für Iso¿ x-Kinderrückhaltesysteme der Gewichtsklasse bzw. der Größenklasse ungeeignete Iso¿ x-Position.

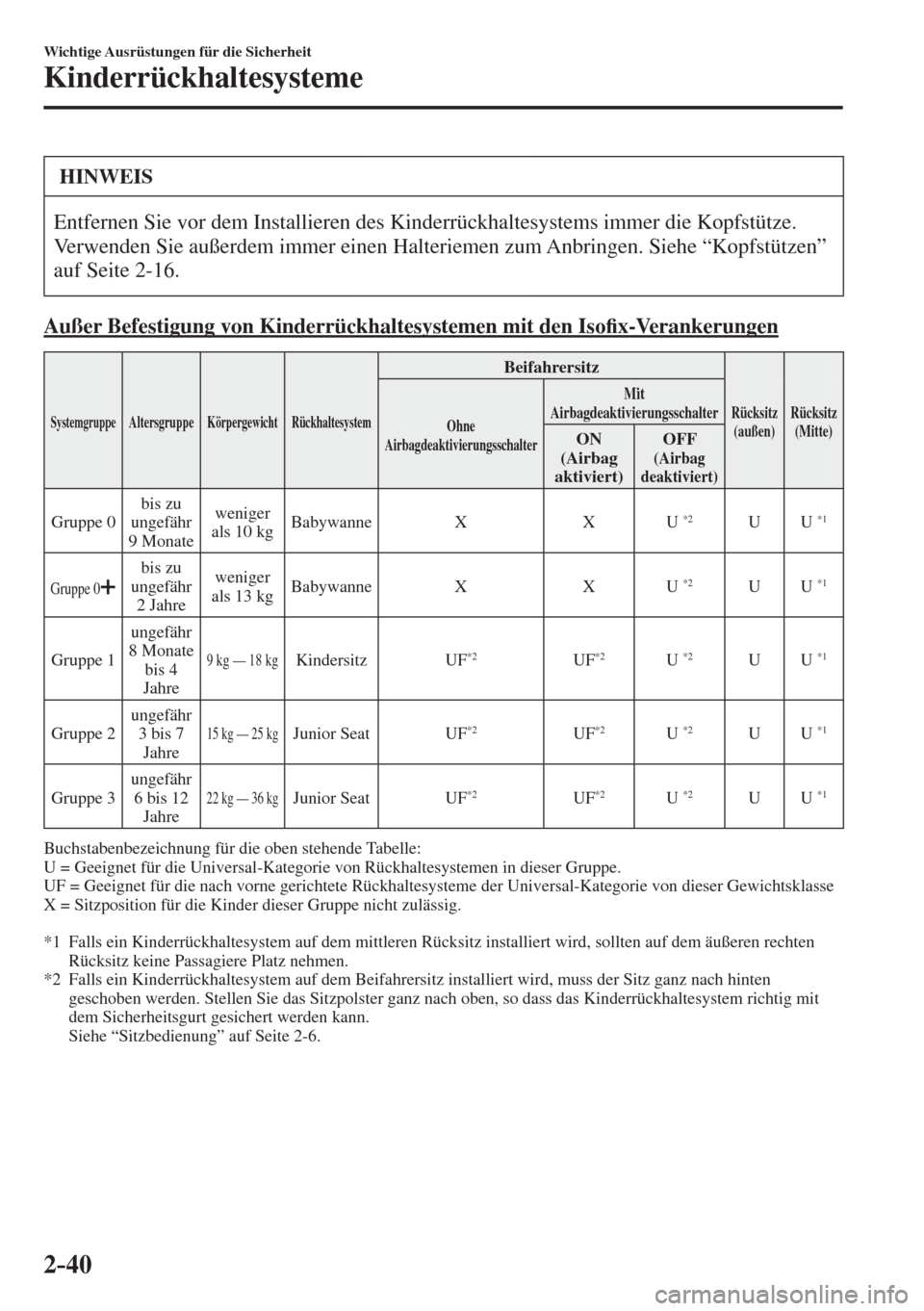

2–40
Wichtige Ausrüstungen für die Sicherheit
Kinderrückhaltesysteme
HINWEIS
Entfernen Sie vor dem Installieren des Kinderrückhaltesystems immer die Kopfstütze.
Verwenden Sie außerdem immer einen Halteriemen zum Anbringen. Siehe “Kopfstützen”
auf Seite 2-16 .
Außer Befestigung von Kinderrückhaltesystemen mit den Iso¿ x-Verankerungen
Systemgruppe Altersgruppe Körpergewicht Rückhaltesystem
Beifahrersitz
Rücksitz
(außen) Rücksitz
(Mitte) Ohne
Airbagdeaktivierungsschalter
Mit Airbagdeaktivierungsschalter
O N (Airbag
aktiviert) O F F (Airbag
deaktiviert)
Gruppe 0 bis zu
ungefähr
9 Monate weniger
als 10 kg Babywanne X X U *2 U U *1

Gruppe 0 bis zu
ungefähr
2 Jahre weniger
als 13 kg Babywanne X X U *2 U U *1
Gruppe 1 ungefähr
8 Monate
bis 4
Jahre
9 kg — 18 kg Kindersitz UF *2 UF *2 U *2 U U *1
Gruppe 2 ungefähr
3 bis 7
Jahre
15 kg — 25 kg Junior Seat UF *2 UF *2 U *2 U U *1
Gruppe 3 ungefähr
6 bis 12
Jahre
22 kg — 36 kg Junior Seat UF *2 UF *2 U *2 U U *1
Buchstabenbezeichnung für die oben stehende Tabelle:
U = Geeignet für die Universal-Kategorie von Rückhaltesystemen in dieser Gruppe.
UF = Geeignet für die nach vorne gerichtete Rückhaltesysteme der Universal-Kategorie von dieser Gewichtsklasse
X = Sitzposition für die Kinder dieser Gruppe nicht zulässig.

*1 Falls ein Kinderrückhaltesystem auf dem mittleren Rücksitz installiert wird, sollten auf dem äußeren rechten
Rücksitz keine Passagiere Platz nehmen.
*2 Falls ein Kinderrückhaltesystem auf dem Beifahrersitz installiert wird, muss der Sitz ganz nach hinten
geschoben werden. Stellen Sie das Sitzpolster ganz nach oben, so dass das Kinderrückhaltesystem richtig mit
dem Sicherheitsgurt gesichert werden kann.
Siehe “Sitzbedienung” auf Seite 2-6 .




2–41
Wichtige Ausrüstungen für die Sicherheit
Kinderrückhaltesysteme
HINWEIS
Bei der Installation eines Kinderrückhaltesystems müssen die folgenden Punkte beachtet
werden:

 Entfernen Sie vor dem Installieren des Kinderrückhaltesystems immer die Kopfstütze.
Verwenden Sie außerdem immer einen Halteriemen zum Anbringen. Siehe
“Kopfstützen” auf Seite 2-16 .

 Für die Installation eines Kinderrückhaltesystems auf einem Rücksitz muss der
Vordersitz so eingestellt werden, dass er das Kinderrückhaltesystem nicht berührt.
Siehe “Sitzbedienung” auf Seite 2-6 .
(Andere Länder)
Für Kinderrückhaltesysteme müssen die in Ihrem Land geltenden gesetzlichen Vorschriften
eingehalten werden.

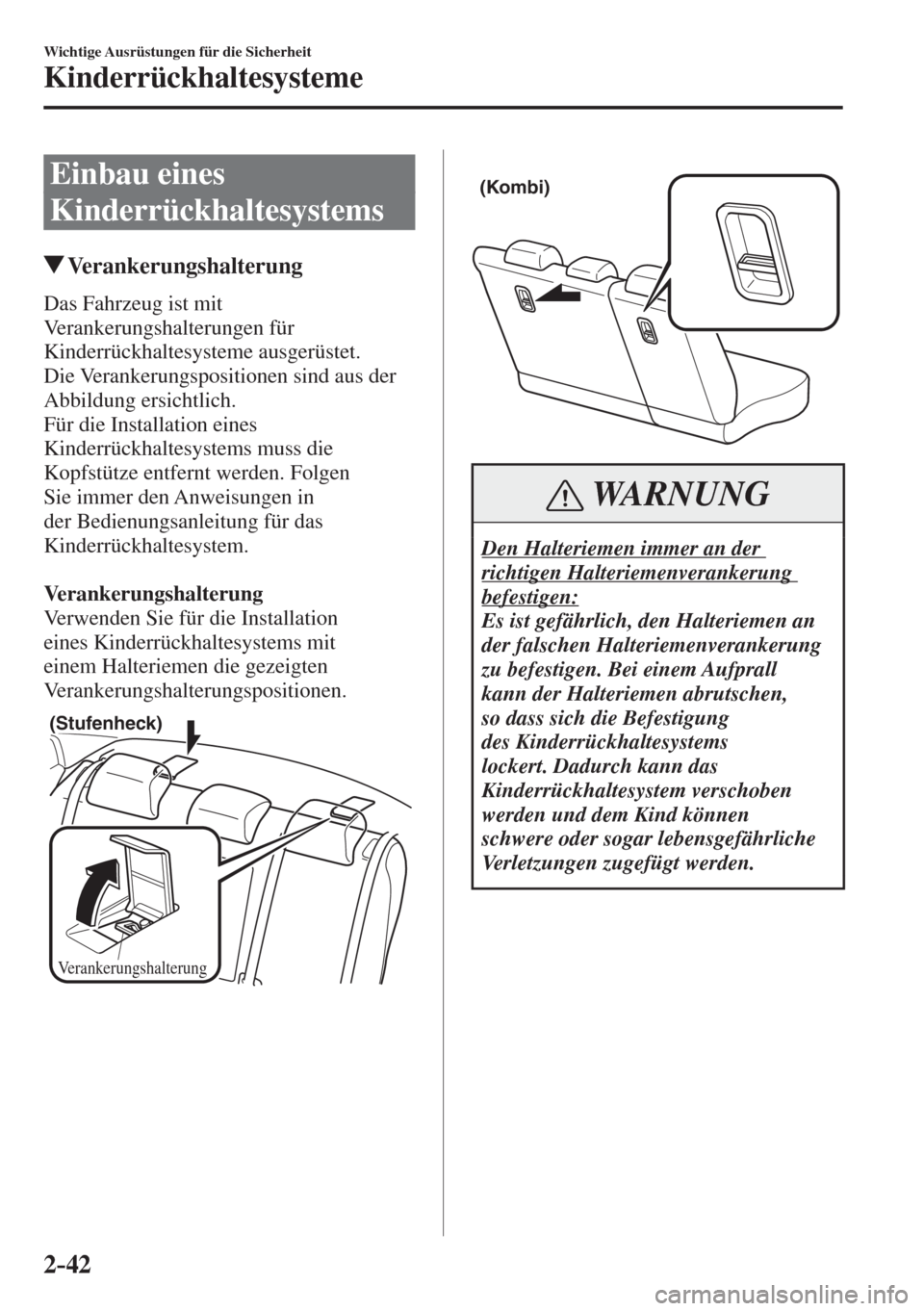

2–42
Wichtige Ausrüstungen für die Sicherheit
Kinderrückhaltesysteme
Einbau eines
Kinderrückhaltesystems
Verankerungshalterung
Das Fahrzeug ist mit
Verankerungshalterungen für
Kinderrückhaltesysteme ausgerüstet.
Die Verankerungspositionen sind aus der
Abbildung ersichtlich.
Für die Installation eines
Kinderrückhaltesystems muss die
Kopfstütze entfernt werden. Folgen
Sie immer den Anweisungen in
der Bedienungsanleitung für das
Kinderrückhaltesystem.

Verankerungshalterung
Verwenden Sie für die Installation
eines Kinderrückhaltesystems mit
einem Halteriemen die gezeigten
Verankerungshalterungspositionen.

Verankerungshalterung
(Stufenheck)

(Kombi)

WARNUNG
Den Halteriemen immer an der
richtigen Halteriemenverankerung
befestigen:
Es ist gefährlich, den Halteriemen an
der falschen Halteriemenverankerung
zu befestigen. Bei einem Aufprall
kann der Halteriemen abrutschen,
so dass sich die Befestigung
des Kinderrückhaltesystems
lockert. Dadurch kann das
Kinderrückhaltesystem verschoben
werden und dem Kind können
schwere oder sogar lebensgefährliche
Verletzungen zugefügt werden.
