Batteria 12 V
La batteria si trova nel cofano motore.
Per accedervi :
F

a
prire il cofano con la maniglia interna, poi
esterna,
F

s
ollevare il coperchio in plastica per
accedere al morsetto (+).
Accesso alla batteria
Prima di manipolare la batteria,
proteggere gli occhi ed il viso.
Qualsiasi operazione sulla batteria
deve essere effettuata in un ambiente
aerato e lontano da fiamme libere o da
scintille, al fine di evitare il rischio di
esplosione o di incendio.
Lavarsi le mani al termine
dell'operazione.
Procedimento per il riavviamento del motore partendo da un'altra batteria o per ricaricare una batteria scarica.
generalità
Batterie d'avviamento al piombo
Le batterie contengono delle sostanze
nocive come ad esempio l'acido
solforico e al piombo.
Devono essere eliminate secondo le
prescrizioni legali e non devono in
nessun caso essere gettate con i rifiuti
domestici.
Riconsegnare le pile e le batterie
esauste ad un punto di raccolta
specializzato.
Con cambio automatico non tentare
mai di far avviare il motore spingendo
il veicolo.
Le versioni equipaggiate di Stop &
Start sono dotate di una batteria al
piombo da 12
V con tecnologia e con
caratteristiche specifiche.
La sua sostituzione deve essere
effettuata esclusivamente presso la
rete CITROËN o presso un riparatore
qualificato. Il morsetto (-) della batteria non è accessibile.
Un punto di massa separato è situato nella
parte anteriore del veicolo.
Per accedervi :
F

s
ganciare il coperchio in plastica, situato di
fianco al proiettore sinistro.
Informazioni pratiche

DS5_it_Chap08_info-pratiques_ed02-2015

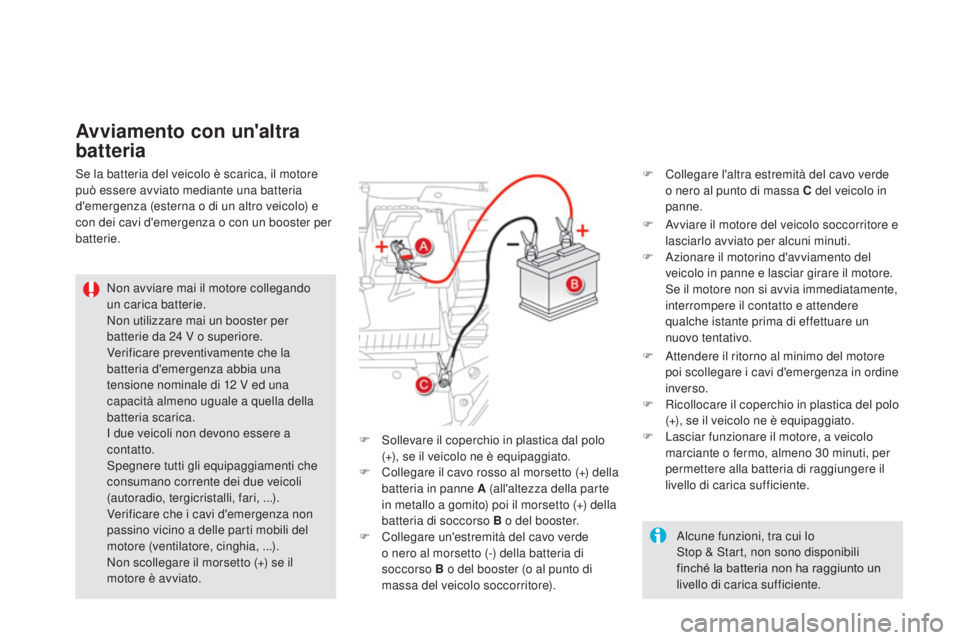

Avviamento con un'altra
batteria
Non avviare mai il motore collegando
un carica batterie.
Non utilizzare mai un booster per
batterie da 24 V o superiore.
Verificare preventivamente che la
batteria d'emergenza abbia una
tensione nominale di 12
V ed una
capacità almeno uguale a quella della
batteria scarica.
I due veicoli non devono essere a
contatto.
Spegnere tutti gli equipaggiamenti che
consumano corrente dei due veicoli
(autoradio, tergicristalli, fari, ...).
Verificare che i cavi d'emergenza non
passino vicino a delle parti mobili del
motore (ventilatore, cinghia, ...).
Non scollegare il morsetto (+) se il
motore è avviato. F

A
vviare il motore del veicolo soccorritore e
lasciarlo avviato per alcuni minuti.
F
A
zionare il motorino d'avviamento del
veicolo in panne e lasciar girare il motore. S e il motore non si avvia immediatamente,
interrompere il contatto e attendere
qualche istante prima di effettuare un
nuovo tentativo.
Se la batteria del veicolo è scarica, il motore
può essere avviato mediante una batteria
d'emergenza (esterna o di un altro veicolo) e
con dei cavi d'emergenza o con un booster per
batterie.
F
A
ttendere il ritorno al minimo del motore
poi scollegare i cavi d'emergenza in ordine
inverso.
F

R
icollocare il coperchio in plastica del polo
(+), se il veicolo ne è equipaggiato.
F

L
asciar funzionare il motore, a veicolo
marciante o fermo, almeno 30
minuti, per
permettere alla batteria di raggiungere il
livello di carica sufficiente.
F

S
ollevare il coperchio in plastica dal polo
(+), se il veicolo ne è equipaggiato.
F

C
ollegare il cavo rosso al morsetto (+) della
batteria in panne A (all'altezza della parte
in metallo a gomito) poi il morsetto (+) della
batteria di soccorso B o del booster.
F

C
ollegare un'estremità del cavo verde
o nero al morsetto (-) della batteria di
soccorso B o del booster (o al punto di
massa del veicolo soccorritore). Alcune funzioni, tra cui lo
Stop & Start, non sono disponibili
finché la batteria non ha raggiunto un
livello di carica sufficiente.
F

C
ollegare l'altra estremità del cavo verde
o nero al punto di massa c del veicolo in
panne.

225
DS5_it_Chap08_info-pratiques_ed02-2015
Al fine di assicurare una durata ottimale della
batteria, è indispensabile mantenere la sua
carica ad un livello sufficiente.
In alcuni casi, potrebbe rendersi necessaria la
ricarica della batteria se :
-
s
i percorrono essenzialmente brevi tragitti,
-

i
n previsione di un immobilizzo prolungato
di più settimane.
Rivolgersi alla rete CITROËN o ad un
riparatore qualificato.
Ricaricare la batteria con
un carica batterie
Non tentare di ricaricare una batteria
ghiacciata. Rischio di esplosione !
Se la batteria si è ghiacciata, farla
controllare dalla rete CITROËN o da
un riparatore qualificato che verificherà
che i componenti interni non siano stati
danneggiati e che il contenitore non
sia fessurato, il che comporterebbe
un rischio di perdita di acido tossico e
corrosivo.
Se si prevede di ricaricare da soli
la batteria del veicolo, utilizzare
unicamente un apparecchio di ricarica
compatilbile con le batterie al piombo,
che abbia una tensione nominale di 12

V. Rispettare le istruzioni d'uso fornite dal
fabbricante dell'apparecchio di ricarica.
Non invertire i poli.
Non è necessario staccare la batteria.
F

In

terrompere il contatto.
F

S

pegnere tutti gli equipaggiamenti elettrici
(autoradio, fari, tergicristalli, ...).
F

S

pegnere il ricarica batteria B prima di
collegare i cavi con la batteria, per evitare il
rischio di scintille.
F

V

erificare il buono stato dei cavi del carica
batterie.
F
C
ollegare i cavi del carica batterie B come
segue :
-

i

l cavo rosso positivo (+) al morsetto (+)
della batteria A ,
-

i

l cavo nero negativo (-) al punto di
massa
c
del veicolo.
F

A

l termine dell'operazione di ricarica,
spegnere il carica batterie B prima di
staccare i cavi della batteria A .
In presenza di questa etichetta, è
tassativo utilizzare unicamente un
carica batterie da 12

V, pena il rischio
di provocare danni irreversibili agli
equipaggiamenti elettrici legati allo
Stop & Start.
Informazioni pratiche

DS5_it_Chap08_info-pratiques_ed02-2015
Stacco della batteria
Al fine di mantenere un livello di carica
sufficiente per permettere l'avviamento del
motore, si raccomanda di staccare la batteria in
caso di immobilizzo di lunga durata.
Prima di scollegare la batteria :
F
c
hiudere tutte le porte
(portellone del bagagliaio, vetri, tetto),
F

sp
egnere tutti gli equipaggiamenti elettrici
(autoradio, tergicristalli, fari, ...),
F

i
nterrompere il contatto e rispettare un
tempo di attesa di quattro minuti.
Dopo aver acceduto alla batteria, staccare il
morsetto (+).
Morsetto a bloccaggio rapido
Scollegare il morsetto (+)
F Sollevare al massimo la levetta A per sbloccare la fascetta B .
dopo aver ricollegato la batteria
Ricollegare il morsetto (+)
F Posizionare la fascetta B aperta sul morsetto (+) della batteria.
F
P

remere verticalmente la fascetta per
posizionarla correttamente contro la batteria.
F

B
loccare la fascetta abbassando
nuovamente la levetta A .
Non forzare premendo la levetta,
perché se la fascetta non è ben
posizionata, il bloccaggio risulta
impossibile ; ricominciare la procedura. Durante il tragitto successivo al primo
avviamento del motore, lo Stop & Start
potrebbe non essere funzionante.
In questo caso, la funzione sarà
nuovamente disponibile solo dopo un
immobilizzo prolungato del veicolo, la
cui durata dipende dalla temperatura
dell'ambiente e dallo stato di carica
della batteria (fino a circa 8
ore).
Dopo aver ricollegato la batteria, inserire il
contatto ed attendere 1
minuto prima di avviare
il motore, per permettere l'inizializzazione dei
sistemi elettronici.
Tuttavia, se dopo questa manipolazione
dovessero persistere lievi disturbi, rivolgersi alla
rete CITROËN o ad un riparatore qualificato.
Facendo riferimento alla rubrica
corrispondente, si devono reinizializzare alcuni
equipaggiamenti quali :
-
l
a chiave con telecomando o la chiave
elettronica (secondo la versione),
-
l
a tendina d'occultamento elettrica,
-
g
li alzacristalli elettrici,
-
l
a data e l'ora,
- l e stazioni radio memorizzate.

227
DS5_it_Chap08_info-pratiques_ed02-2015
Modalità alleggerimento elettrico
Sistema che gestisce l'uso di alcune funzioni
rispetto al livello di energia restante nella
batteria.
Quando il veicolo è in marcia, questa modalità
disattiva temporaneamente alcune funzioni,
come l'aria condizionata, lo sbrinamento del
lunotto posteriore, etc.
Le funzioni disattivate vengono
automaticamente riattivate non appena le
condizioni lo permettono.Sistema che gestisce la durata di utilizzo di
alcune funzioni per preservare una carica
sufficiente della batteria.
Dopo l'arresto del motore, si possono ancora
utilizzare delle funzioni come il sistema audio e
telematico, i tergicristalli, i fari anabbaglianti, le
plafoniere, ecc. per una durata massima totale
di circa quaranta minuti.
Modalità economia d'energia
Attivazione della modalità
Successivamente, sul display del quadro
strumenti appare un messaggio di attivazione
della modalità economia e le funzioni attive
vengono messe in stand-by.
Se una comunicazione telefonica è in corso
contemporaneamente, questa continuerà
per 10
minuti circa con il kit viva voce
dell'autoradio.
disattivazione della
modalità
Queste funzioni verranno riattivate
automaticamente quando si riutilizzerà il veicolo.
Per tornare ad un utilizzo immediato di queste
funzioni, avviare il motore e lasciarlo avviato :
-

m
eno di dieci minuti, per disporre degli
equipaggiamenti per cinque minuti circa,
-

p
iù di dieci minuti, per utilizzarle per trenta
minuti circa.
Rispettare i tempi di avviamento del motore per
garantire la carica corretta della batteria.
Non utilizzare in modo ripetuto e continuo
il riavviamento del motore per ricaricare la
batteria.
Se la batteria è scarica, il motore non
può essere avviato.
Per ulteriori informazioni sulla batteria,
attenersi alla rubrica corrispondente.
Informazioni pratiche

DS5_it_Chap08_info-pratiques_ed02-2015

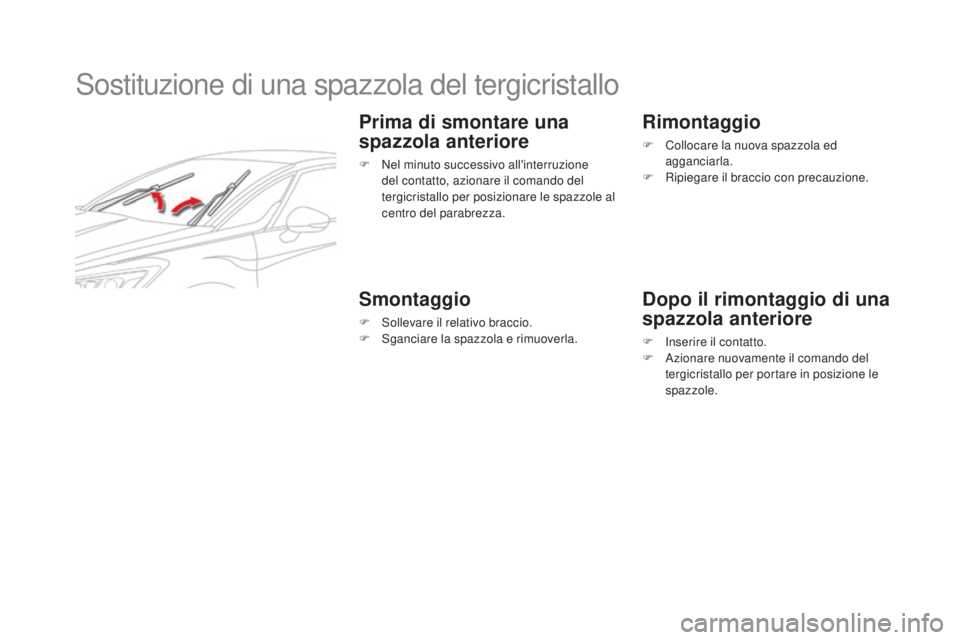

Sostituzione di una spazzola del tergicristallo
Prima di smontare una
spazzola anteriore
F Nel minuto successivo all'interruzione del contatto, azionare il comando del
tergicristallo per posizionare le spazzole al
centro del parabrezza.
Smontaggio
F Sollevare il relativo braccio.
F S ganciare la spazzola e rimuoverla.
Rimontaggio
F Collocare la nuova spazzola ed agganciarla.
F

R
ipiegare il braccio con precauzione.
dopo il rimontaggio di una
s pazzola anteriore
F Inserire il contatto.
F
A zionare nuovamente il comando del
tergicristallo per portare in posizione le
spazzole.

229
DS5_it_Chap08_info-pratiques_ed02-2015
consigli generali
Rispettare la legislazione in vigore nel proprio Paese.
Verificare che il peso del veicolo trainante sia superiore a quello del veicolo trainato.
Il guidatore deve rimanere al volante del veicolo trainato ed essere munito di patente di
guida valida.
In caso di traino con le quattro ruote appoggiate a terra, utilizzare sempre una barra di
traino omologata; le corde e le cinghie sono vietate.
Il veicolo trainante deve avanzare lentamente.
Se il traino è effettuato a motore spento, assenza di servofreno e di servosterzo.
Per il traino nei seguenti casi, ricorrere tassativamente all'intervento di un professionista:
-
v
eicolo in panne su autostrada o su vie a scorrimento veloce,
-

v
eicolo con quattro ruote motrici,
-

i
mpossibilità di mettere il cambio in folle, di sbloccare lo sterzo, di disinserire il freno di
stazionamento,
-

t
raino con solo due ruote appoggiate a terra,
-

a
ssenza di barra di traino omologata...
Traino del veicolo
Accesso all'attrezzatura
L'anello di traino è situato nel bagagliaio sotto
al pianale.
Per accedervi:
F
ap
rire il bagagliaio,
F

s
ollevare il pianale del bagagliaio,
F

e
strarre l'anello di traino, situato nel
contenitore portaoggetti.
Modo operativo per far trainare il proprio veicolo o trainare un altro veicolo con un dispositivo meccanico amovibile.
Informazioni pratiche

DS5_it_Chap08_info-pratiques_ed02-2015
Traino del proprio
veicoloTraino di un altro

veicolo
F Nel paraurti anteriore, sganciare l'elemento
protettivo premendone la parte superiore
per sganciare i pernetti.
F

A
vvitare l'anello di traino fino all'arresto.
F

I
nstallare la barra di traino. F
N el paraurti posteriore, sganciare
l'elemento protettivo facendo leva con la
punta dell'anello sulla parte sinistra.
F

A
vvitare l'anello di traino fino all'arresto.
F

I
nstallare la barra di traino.
F

A
ttivare il segnale d'emergenza di entrambi
i veicoli.
F

A
vviare e guidare lentamente per una
breve distanza.
F

M
ettere la leva del cambio in
folle (posizione N per il cambio
automatico).
I
l mancato rispetto di questo
consiglio può provocare il
danneggiamento di alcuni organi
(frenata, trasmissione...) e
l'assenza di frenata al riavviamento
del motore.
F S bloccare lo sterzo e disinserire il freno di
stazionamento.
F

A
ttivare il segnale d'emergenza di entrambi
i veicoli.
F

A
vviare e guidare lentamente per una
breve distanza.
