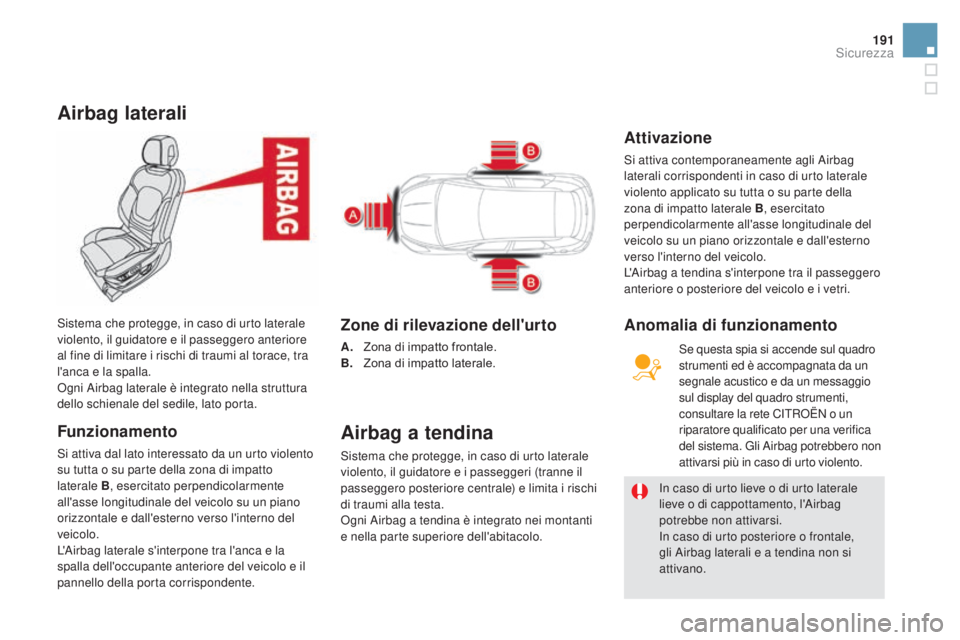

Airbag laterali
Funzionamento
Si attiva dal lato interessato da un urto violento
su tutta o su parte della zona di impatto
laterale B, esercitato perpendicolarmente
all'asse longitudinale del veicolo su un piano
orizzontale e dall'esterno verso l'interno del
veicolo.
L'Airbag laterale s'interpone tra l'anca e la
spalla dell'occupante anteriore del veicolo e il
pannello della porta corrispondente. Sistema che protegge, in caso di urto laterale
violento, il guidatore e il passeggero anteriore
al fine di limitare i rischi di traumi al torace, tra
l'anca e la spalla.
Ogni Airbag laterale è integrato nella struttura
dello schienale del sedile, lato porta.
Zone di rilevazione dell'urto
A. Zona di impatto frontale.
B. Zona di impatto laterale.
Airbag a tendina
Sistema che protegge, in caso di urto laterale
violento, il guidatore e i passeggeri (tranne il
passeggero posteriore centrale) e limita i rischi
di traumi alla testa.
Ogni Airbag a tendina è integrato nei montanti
e nella parte superiore dell'abitacolo. In caso di urto lieve o di urto laterale
lieve o di cappottamento, l'Airbag
potrebbe non attivarsi.
In caso di urto posteriore o frontale,
gli Airbag laterali e a tendina non si
attivano.
Attivazione
Si attiva contemporaneamente agli Airbag
laterali corrispondenti in caso di urto laterale
violento applicato su tutta o su parte della
zona di impatto laterale B, esercitato
perpendicolarmente all'asse longitudinale del
veicolo su un piano orizzontale e dall'esterno
verso l'interno del veicolo.
L'Airbag a tendina s'interpone tra il passeggero
anteriore o posteriore del veicolo e i vetri.
Se questa spia si accende sul quadro
strumenti ed è accompagnata da un
segnale acustico e da un messaggio
sul display del quadro strumenti,
consultare la rete CITROËN o un
riparatore qualificato per una verifica
del sistema. Gli Airbag potrebbero non
attivarsi più in caso di urto violento.
Anomalia di funzionamento
Sicurezza

Sedersi in modo normale e verticale.
Agganciare la cintura di sicurezza e
posizionarla correttamente.
Tra i passeggeri anteriori e gli Airbag non
devono trovarsi bambini, animali, oggetti.
Non fissare o incollare oggetti in prossimità
o sulla traiettoria d'apertura degli Airbag,
perché ciò potrebbe provocare ferite durante
l'attivazione.
Non modificare la definizione d’origine del
veicolo, particolarmente nella zona d'azione
degli Airbag.
Dopo un incidente o il furto del veicolo, far
verificare i sistemi Airbag.
Qualsiasi intervento sul sistema deve essere
realizzato esclusivamente presso la rete
CITROËN oppure presso un riparatore
qualificato.
Anche rispettando le precauzioni qui sopra,
non sono esclusi rischi di ferite o di leggere
ustioni alla testa, al torace e alle braccia in
caso di attivazione dell'Airbag.
Infatti l'Airbag si gonfia quasi
immediatamente (in pochi millesimi di
secondo), poi si sgonfia emettendo gas caldi
attraverso i fori previsti allo scopo.Airbag laterali
Coprire i sedili solo con foderine omologate,
compatibili con l'attivazione degli Airbag
laterali. Per conoscere la gamma di
foderine adatte al veicolo, rivolgersi alla rete
CITROËN.
Per ulteriori informazioni sugli accessori,
attenersi alla rubrica corrispondente.
Non appendere o incollare oggetti sugli
schienali dei sedili (abiti, ...), per evitare
lesioni alle braccia o al torace durante
l'attivazione dell'Airbag laterale.
Non avvicinare eccessivamente il busto alla
porta.
Airbag frontali
Non guidare tenendo le mani sulle razze o
sulla parte centrale del volante.
Non appoggiare i piedi sul cruscotto lato
passeggero.
Non fumare: l'attivazione degli Airbag può
provocare scottature o ferite causate da
sigarette.
Non smontare o forare il volante, non
sottoporlo ad urti violenti.
Non fissare o incollare oggetti nè sul volante
nè sul cruscotto, ciò potrebbe provocare
delle ferite in caso di attivazione degli airbag.
consigli
Airbag a tendina
Non appendere o incollare oggetti sul
sottotetto, per evitare lesioni alla testa
durante l'attivazione dell'Airbag.
Se il veicolo ne è equipaggiato, non
smontare le maniglie di sostegno situate sul
sottotetto, che fanno parte del fissaggio degli
Airbag a tendina.

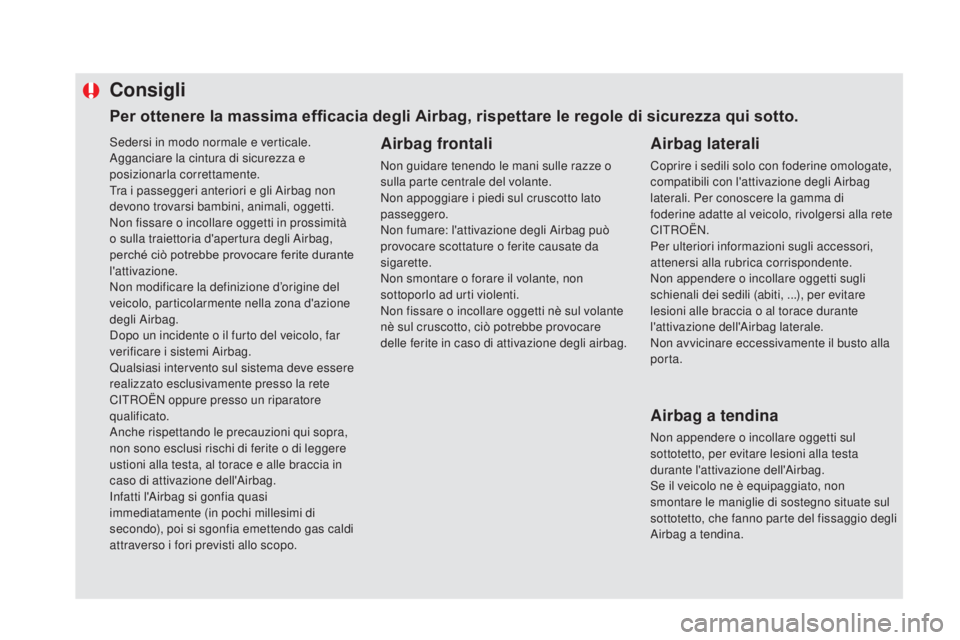

Per ottenere la massima efficacia degli Airbag, rispettare le regole di sicurezza qui sotto.

193
DS5_it_Chap07_securite_ed02-2015
Sicurezza

DS5_it_Chap08_info-pratiques_ed02-2015
Informazioni pratiche
0

DS5_it_Chap08_info-pratiques_ed02-2015

DS5_it_Chap08_info-pratiques_ed02-2015

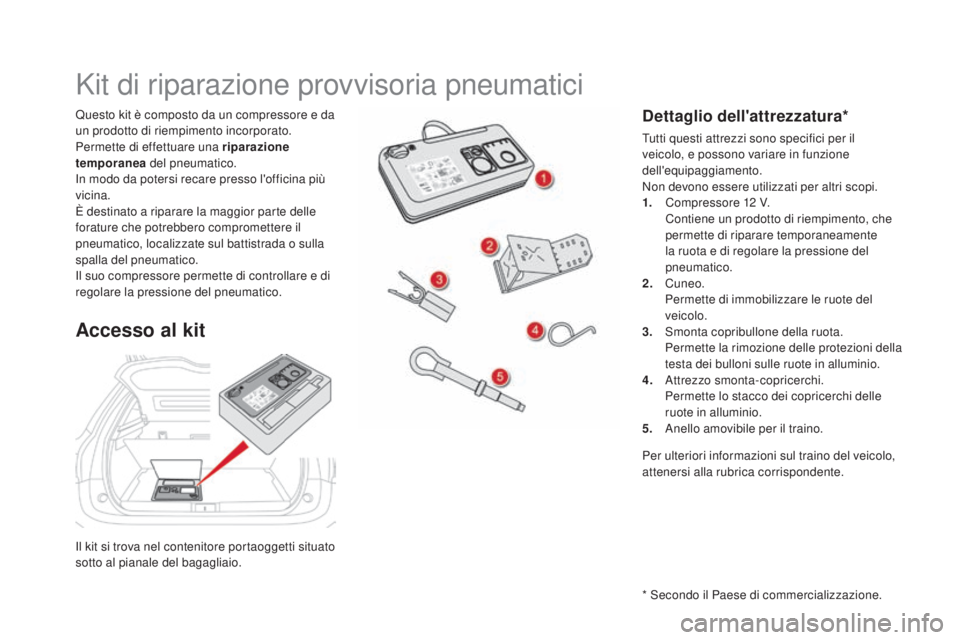

Il kit si trova nel contenitore portaoggetti situato
sotto al pianale del bagagliaio. Questo kit è composto da un compressore e da
un prodotto di riempimento incorporato.
Permette di effettuare una riparazione
temporanea del pneumatico.
In modo da potersi recare presso l'officina più
vicina.
È destinato a riparare la maggior parte delle
forature che potrebbero compromettere il
pneumatico, localizzate sul battistrada o sulla
spalla del pneumatico.
Il suo compressore permette di controllare e di
regolare la pressione del pneumatico.
Kit di riparazione provvisoria pneumatici
Accesso al kit
dettaglio dell'attrezzatura*
Tutti questi attrezzi sono specifici per il
veicolo, e possono variare in funzione
dell'equipaggiamento.
Non devono essere utilizzati per altri scopi.
1.
C

ompressore 12

V.
C

ontiene un prodotto di riempimento, che
permette di riparare temporaneamente
la ruota e di regolare la pressione del
pneumatico.
2.
C

uneo.
Pe

rmette di immobilizzare le ruote del
veicolo.
3.
Smon

ta copribullone della ruota.
Pe

rmette la rimozione delle protezioni della
testa dei bulloni sulle ruote in alluminio.
4.
A

ttrezzo smonta-copricerchi.
Pe

rmette lo stacco dei copricerchi delle
ruote in alluminio.
5.
A

nello amovibile per il traino.
* Secondo il Paese di commercializzazione. Per ulteriori informazioni sul traino del veicolo,
attenersi alla rubrica corrispondente.

197
DS5_it_Chap08_info-pratiques_ed02-2015
A. Selettore di posizione "Riparazione" o "Gonfiaggio".
B.
I

nterruttore acceso "I" / spento "O".
c

.
T
asto di gonfiaggio.
d

.
M
anometro (in bar e p.s.i.).
E.
V

ano comprendente :
-

u
n cavo con adattatore per presa 12 V,
-

v
ari adattatori di gonfiaggio per
accessori, tipo palloni, pneumatici di
bicicletta...
descrizione del kit
F. Cartuccia di prodotto di riempimento.g . T ubo bianco con tappo per la riparazione.
H.
T

ubo nero per il gonfiaggio.
I.
E

tichetta autoadesiva promemoria velocità.
L'etichetta promemoria velocità I
deve essere incollata sul volante per
ricordare che è presente una ruota ad
utilizzo temporaneo.
Non superare la velocità di 80
km/h
quando si guida in presenza di un
pneumatico riparato con questo tipo
di kit.
La pressione di gonfiaggio dei pneumatici è
indicata su questa etichetta.
Informazioni pratiche

DS5_it_Chap08_info-pratiques_ed02-2015
Procedura di riparazione
F Interrompere il contatto.F
S
rotolare completamente il tubo bianco g
.
F
A llentare il tappo del tubo bianco.
F C ollegare il tubo bianco alla valvola del
pneumatico da riparare. F

C
ollegare la presa elettrica del
compressore alla presa 12 V del veicolo.
F A vviare il motore del veicolo e lasciarlo
avviato.
Attenzione, se ingerito, il prodotto
è nocivo ( es: glicole etilenico,
colofonia,...) e irritante per gli occhi.
Tenere questo prodotto fuori dalla
portata dei bambini.
Evitare di rimuovere i corpi estranei
penetrati nel pneumatico.
1. Riempimento del foro
F Ruotare il comando A sulla posizione
"Riparazione".
F

V
erificare che l'interruttore B sia
sulla posizione "O" .
Il circuito elettrico del veicolo permette
il collegamento del compressore per
la durata necessaria alla riparazione
del pneumatico danneggiato o al
gonfiaggio di un elemento pneumatico
con poco volume.
