2016 CITROEN DS5 Libretti Di Uso E manutenzione (in Italian)

183
DS5_it_Chap07_securite_ed02-2015
Sistema di Assistenza alla motricità
sulla neve ("Snow motion")Funzionamento
Sistema antibloccaggio delle
ruote (ABS) e ripartitore
elettronico di frenata (REF)
In caso di frenata d'emergenza,
premere con decisione senza
rilasciare il pedale. Se si sostituisce una ruota (pneumatico
e cerchio), scegliere una ruota di misura
omologata per questo veicolo.
Il funzionamento normale del sistema
ABS si manifesta con leggere vibrazioni
del pedale del freno.
L'accensione di questa spia,
accompagnata da un segnale
acustico e da un messaggio, indica
un'anomalia del sistema ABS
che può provocare una perdita di
controllo del veicolo in frenata.
L'accensione di questa spia, abbinata
alla spia STOP
, accompagnata da un
segnale acustico e da un messaggio,
indica un'anomalia del ripartitore
elettronico della frenata (REF)
che può provocare una perdita di
controllo del veicolo in frenata.
Su strada con scarsa aderenza è
vivamente consigliato l'utilizzo di
pneumatici da neve.
Secondo la versione, il veicolo dispone di
un sistema di partenza assistita sulla neve:
l'
Intelligent Traction
c
ont

rol
.
Questa funzione rileva le situazioni di scarsa
aderenza che possano rendere difficoltoso
l’avviamento e l’avanzamento del veicolo sulla
neve fresca e profonda o sulla neve compatta.
In queste situazioni, l' Intelligent Traction co
ntrol regola il pattinamento delle ruote
anteriori al fine di ottimizzare la motricità e il
controllo della traiettoria del veicolo.
È indispensabile fermarsi.
In entrambi i casi, rivolgersi alla rete CITROËN
o ad un riparatore qualificato.
Sicurezza

controllo dinamico di stabilità
(cdS ) e antipattinamento della
ruota (ASR)
Attivazione
Questi sistemi si attivano automaticamente ad
ogni avviamento del motore del veicolo.
Non appena rilevano un problema di aderenza
o di traiettoria, questi sistemi agiscono sul
funzionamento del motore e dei freni.
Il funzionamento è segnalato dal
lampeggiamento di questa spia sul
quadro strumenti.
disattivazione
Anomalia di funzionamento
L'accensione di questa spia e della
spia del pulsante di disattivazione,
accompagnata da un segnale
acustico e da un messaggio,
segnalano un'anomalia di
funzionamento di questo sistema.
Riattivazione
F Premere il pulsante.
La spia del pulsante si accende.
I sistemi CDS e ASR non agiscono più sul
funzionamento del motore e sui freni in caso di
deriva della traiettoria. F

P
remere nuovamente questo
pulsante.
La spia sul tasto si spegne.
Appena le condizioni di aderenza al suolo lo
permettono, riattivare i sistemi.
Rivolgersi alla rete CITROËN o ad un riparatore
qualificato per far controllare il sistema.
In condizioni eccezionali (avviamento del
veicolo impantanato, immobilizzato nella
neve, su un terreno mobile, ecc.), può essere
utile disattivare il sistema CDS e l'ASR per
far slittare liberamente le ruote ed aumentare
l'aderenza.
I sistemi si riattivano automaticamente dopo
ogni inserimento del contatto o a partire da
50

km/h.
Oltre i 50 km/h, è possibile riattivarli
manualmente :

185
DS5_it_Chap07_securite_ed02-2015
cdS/ASRDopo un urto, far verificare i sistemi
da parte della rete CITROËN o di un
riparatore qualificato.
Il sistema CDS offre una maggiore
sicurezza in caso di guida normale ma non
deve invitare a guidare ad una velocità
elevata.
Quando le condizioni di aderenza
diminuiscono (pioggia, neve, ghiaccio) i
rischi di perdita dell'aderenza aumentano.
È quindi indispensabile, per la propria
sicurezza, tenere attivati i sistemi CDS e
ASR in tutte le condizioni, particolarmente
se sono difficili. Il funzionamento di questi sistemi
è garantito purché si rispettino le
raccomandazioni del costruttore
relativamente alle ruote (pneumatici e
cerchi), ai componenti elettronici, e alle
procedure di montaggio e di intervento
della rete CITROËN.
Allo scopo di beneficiare dell'efficacia dei
sistemi CDS e ASR in condizioni invernali,
è tassativo equipaggiare il veicolo di
pneumatici da neve che permetteranno al
veicolo di mantenere un comportamento
neutro.
Sicurezza

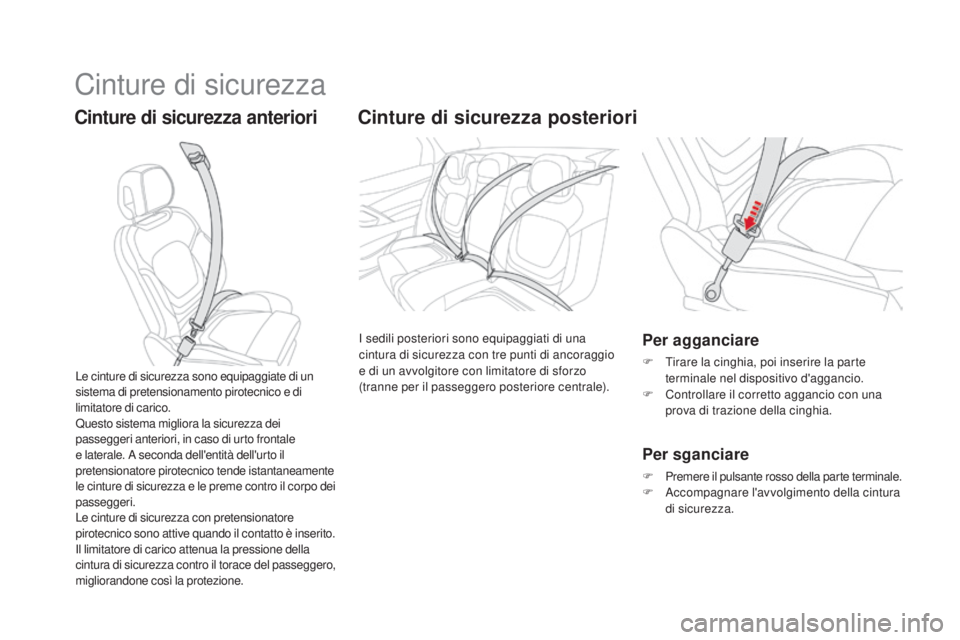

Cinture di sicurezza
cinture di sicurezza anterioricinture di sicurezza posteriori
I sedili posteriori sono equipaggiati di una
cintura di sicurezza con tre punti di ancoraggio
e di un avvolgitore con limitatore di sforzo
(tranne per il passeggero posteriore centrale).Per agganciare
F Tirare la cinghia, poi inserire la parte terminale nel dispositivo d'aggancio.
F

C
ontrollare il corretto aggancio con una
prova di trazione della cinghia.
Per sganciare
F Premere il pulsante rosso della parte terminale.F Accompagnare l'avvolgimento della cintura di sicurezza.
Le cinture di sicurezza sono equipaggiate di un
sistema di pretensionamento pirotecnico e di
limitatore di carico.
Questo sistema migliora la sicurezza dei
passeggeri anteriori, in caso di urto frontale
e laterale. A seconda dell'entità dell'urto il
pretensionatore pirotecnico tende istantaneamente
le cinture di sicurezza e le preme contro il corpo dei
passeggeri.
Le cinture di sicurezza con pretensionatore
pirotecnico sono attive quando il contatto è inserito.
Il limitatore di carico attenua la pressione della
cintura di sicurezza contro il torace del passeggero,
migliorandone così la protezione.

187
DS5_it_Chap07_securite_ed02-2015
Regolazione in altezza anteriore
F Per trovare il punto d'aggancio, afferrare il comando e farlo scorrere fino alla prima
tacca.
A partire da circa 20
km/h e per
due minuti, le spie lampeggiano
accompagnate da un segnale acustico.
Trascorsi i due minuti, le spie restano
accese finché il guidatore o i passeggeri non
allacciano la cintura di sicurezza.
Spie delle spie cinture di sicurezza non
allacciate / volutamente sganciate*
1. Spia cinture di sicurezza anteriori e/o posteriori non allacciate / volutamente
sganciate, sul quadro strumenti.
2.
S

pia della cintura di sicurezza anteriore sinistra.
3. Spia della cintura di sicurezza anteriore destra.4. Spia della cintura di sicurezza posteriore destra.
5. Spia della cintura di sicurezza posteriore centrale.6. Spia della cintura di sicurezza posteriore sinistra.
Spie delle cinture di sicurezza anteriori
All'inserimento del contatto, la spia
1
si accende sul quadro strumenti e
la spia corrispondente 2
e/o 3 rossa
si accende sul display delle spie
delle cinture di sicurezza e dell'airbag frontale
lato passeggero ; se la cintura di sicurezza
corrispondente non è allacciata o è stata
volutamente sganciata.
Spie delle cinture di sicurezza posteriori
All'inserimento del contatto, le spie
rosse corrispondenti 4 , 5
e 6 si
accendono per circa 30


secondi, se
la cintura non è allacciata.
Durante la guida ad una velocità superiore a
circa 20

km/h, le spie rosse corrispondenti
4 , 5

o 6

si accendono, accompagnate da un
segnale acustico e da un messaggio sul display
del quadro strumenti, quando un passeggero
posteriore slaccia la sua cintura di sicurezza.
*

S

econdo la versione e/o il Paese di
commercializzazione.
Sicurezza

Prima di partire, il guidatore deve assicurarsi
che i passeggeri abbiano allacciato
correttamente le cinture di sicurezza.
Su qualsiasi sedile del veicolo, allacciare
sempre la cintura di sicurezza, anche per
tragitti di breve durata.
Non invertire i dispositivi d'aggancio delle
cinture di sicurezza, non funzionerebbero
correttamente.
Le cinture di sicurezza sono dotate di un
avvolgitore che permette l'adattamento
automatico della lunghezza della cinghia
alla morfologia della persona. La cintura
di sicurezza si riavvolge automaticamente
quando non viene utilizzata.
Prima e dopo l'utilizzo della cintura di
sicurezza, verificare che sia correttamente
riavvolta.
La parte inferiore della cintura di sicurezza
deve essere posizionata il più in basso
possibile sul bacino.
La parte superiore deve essere posizionata
nell'incavo della spalla.
Gli avvolgitori sono dotati di un dispositivo
di bloccaggio automatico in caso di urto, di
frenata d'emergenza o di cappottamento
del veicolo. Questo dispositivo può essere
sbloccato tirando con decisione la cinghia e
rilasciandola per riavvolgerla leggermente.Raccomandazioni per i bambini
Per il trasporto di bambini di età inferiore ai
12 anni o d'altezza inferiore a un metro e
cinquanta, utilizzare un seggiolino adatto.
Non utilizzare mai la stessa cintura
di sicurezza per più persone
contemporaneamente.
Non trasportare mai un bambino tenendolo
in braccio.
Per ulteriori informazioni sui seggiolini
per bambini, consultare la rubrica
corrispondente.
Per essere efficace, una cintura di sicurezza:
-
d
eve essere tesa il più vicino possibile al
corpo,
-

d

eve essere tirata davanti a sé con un
movimento regolare, verificando che non
si attorcigli,
-

d

eve essere utilizzata da un solo adulto
alla volta,
-

n

on deve essere tagliuzzata né
sfilacciata,
-

n

on deve essere trasformata né
modificata per non alterarne le
prestazioni.
Per le prescrizioni di sicurezza vigenti, per
qualsiasi intervento sulle cinture di sicurezza
del veicolo, rivolgersi ad un riparatore
qualificato che disponga della competenza e
del materiale adatto, che la rete CITROËN è
in grado di fornire.
Far verificare periodicamente le cinture
di sicurezza dalla rete CITROËN o da un
riparatore qualificato in particolare se le
cinture di sicurezza sono danneggiate.
Lavare le cinture di sicurezza con acqua e
sapone o con un prodotto detergente per
tessuti, venduto presso la rete CITROËN.
Se si ribalta o si sposta un sedile posteriore,
verificare che la cintura di sicurezza sia
correttamente posizionata e riavvolta.
In caso di urto
A seconda del tipo e dell'impor tanza
dell'urto , il dispositivo pirotecnico può
attivarsi prima e indipendentemente dagli
airbag. L'intervento dei pretensionatori è
accompagnato da una leggera esalazione
di fumo innocuo e da un rumore, dovuto
all'attivazione della cartuccia pirotecnica
integrata nel sistema.
In ogni caso, la spia airbag si accende.
Dopo un urto, far controllare ed
eventualmente sostituire questo dispositivo
dalla rete CITROËN o da un riparatore
qualificato.
consigli

189
DS5_it_Chap07_securite_ed02-2015
Airbag
generalità
Sistema progettato per contribuire a rafforzare
la sicurezza dei passeggeri (tranne per il
passeggero posteriore centrale) in caso di urto
violento. Gli airbag completano l'azione delle
cinture di sicurezza dotate di limitatore di carico
(tranne per il passeggero posteriore centrale).
In questo caso, i sensori elettronici registrano
ed analizzano gli urti frontali e laterali che si
verificano nelle zone di rilevazione dell'urto :
-
i
n caso di urto violento, gli airbag si gonfiano
istantaneamente e contribuiscono a
proteggere meglio gli occupanti del veicolo
(tranne il passeggero posteriore centrale);
subito dopo l'urto, gli airbag si sgonfiano
rapidamente per non intralciare la visibilità o
l'eventuale uscita dei passeggeri,
-

i
n caso di urto poco violento, d'impatto
sulla parte posteriore e in alcune condizioni
di ribaltamento, gli airbag possono non
attivarsi ; in questo genere di situazione,
la cintura di sicurezza contribuisce a
garantire la protezione.
gl

i airbag non funzionano se il
contatto non è inserito. L'attivazione di uno o di tutti gli airbag
è accompagnata da una leggera
emissione di fumo e da un rumore,
dovuti all'attivazione della cartuccia
pirotecnica integrata nel sistema.
Questo fumo non è nocivo, ma può
rivelarsi irritante per gli occhi.
La detonazione dovuta all'attivazione di
uno o di tutti gli airbag può provocare
una leggera diminuzione della capacità
uditiva per un breve periodo di tempo.
Zone di rilevazione dell'urto
A. Zona d'impatto frontale.
B. Z
ona d'impatto laterale.
Airbag frontali
Attivazione
Gli airbag si gonfiano, tranne l'airbag frontale
del passeggero se è disattivato, in caso di
urto frontale violento applicato su una parte o
su tutta la zona d'impatto frontale A , secondo
l'asse longitudinale del veicolo su un piano
orizzontale e diretto dall'anteriore al posteriore
del veicolo.
L'airbag frontale s'interpone tra il torace e
la testa dell'occupante anteriore del veicolo
e il volante, lato guidatore, e il cruscotto,
lato passeggero, per ammortizzare la sua
proiezione in avanti. Sistema che protegge il guidatore e il
passeggero anteriore in caso di urto frontale
violento per limitare i rischi di traumi alla testa
e al torace.
L'airbag del guidatore è integrato al centro del
volante; quello del passeggero anteriore, nel
cruscotto al di sopra del cassettino portaoggetti.
Questi equipaggiamenti funzionano una
sola volta. Se si verifica un secondo
urto (durante lo stesso incidente o in un
incidente successivo), l'airbag non si
attiverà più.
Sicurezza

disattivazione
Può essere disattivato solo l'airbag frontale
passeggero:
F
i
nserire la chiave nel comando di
disattivazione dell'airbag del passeggero,
F

r
uotarla sulla posizione "OFF" ,
F

q
uindi estrarla mantenendo questa
posizione. In funzione della versione del veicolo,
quando il contatto è inserito, questa
spia si accende sul quadro strumenti
o sul display delle spie della cintura
di sicurezza e dell'airbag frontale del
passeggero per tutta la durata della
disattivazione.
Per garantire la sicurezza, quando un
seggiolino per bambini "con schienale
verso la strada" viene collocato sul
sedile del passeggero anteriore,
l'airbag frontale del passeggero deve
tassativamente essere disattivato.
Altrimenti il bambino rischia ferite
gravi o addiritura mortali in caso di
attivazione dell'airbag.
Riattivazione
Quando si rimuove il seggiolino per bambini,
a contatto interrotto, portare il comando sulla
posizione "ON" per attivare nuovamente
l'airbag e garantire la sicurezza del passeggero
anteriore in caso di urto.
A contatto inserito, questa spia si
accende sul display delle spie delle
cinture di sicurezza e airbag frontale
lato passeggero per circa un minuto,
se l'airbag frontale del passeggero è
attivato.
Anomalia di funzionamento
Se questa spia si accende sul quadro
strumenti, accompagnata da un
segnale acustico e da un messaggio
sul display del quadro strumenti,
rivolgersi alla rete CITROËN o ad un
riparatore qualificato per una verifica
del sistema. Gli airbag potrebbero
non attivarsi in caso di urto violento.
