2016 CITROEN DS5 Libretti Di Uso E manutenzione (in Italian)

255
DS5_it_Chap09_verifications_ed02-2015
All'inserimento del contatto, la spia UREA
si accende, accompagnata da un segnale
sonoro e dalla visualizzazione di un messaggio
(es : "Aggiungere additivo antinquinamento:
Avviamento vietato tra 1 500 km") indicante
l'autonomia di guida espressa in chilometri o
miglia.
Durante la guida, il messaggio appare ogni
300
km finché il livello dell'additivo non è
completato.
Rivolgersi alla rete CITROËN o ad un riparatore
qualificato per procedere ad un rabbocco di
additivo AdBlue
®.
È possibile anche effettuare da soli questo
rabbocco.
Per ulteriori informazioni sul rabbocco di
additivo AdBlue
®, attenersi alla rubrica
corrispondente. Autonomia compresa tra 600 e 2 400 km
All'inserimento del contatto, si accende la
spia SERVICE e la spia UREA lampeggia,
accompagnate da un segnale sonoro e dalla
visualizzazione di un messaggio (es : "Aggiungere
additivo antinquinamento: Avviamento vietato tra
600 km") indicante l'autonomia di guida espressa
in chilometri o miglia.
Durante la guida, il messaggio appare ogni
30 secondi finché il livello di additivo non è
completato.
Rivolgersi alla rete CITROËN o ad un riparatore
qualificato per procedere ad un rabbocco di
additivo AdBlue
®.
È anche possibile effettuare da soli questo
rabbocco.
Altrimenti, non sarà più possibile riavviare il
motore del veicolo. Autonomia compresa tra 0 e 600 km
All'inserimento del contatto, si accende la
spia SERVICE e la spia UREA lampeggia,
accompagnate da un segnale sonoro e dalla
visualizzazione del messaggio "Aggiungere
additivo antinquinamento : Avviamento vietato".
Il serbatoio dell'AdBlue
® è vuoto : il dispositivo
antiavviamento regolamentare impedisce il
riavviamento del motore. Panne per mancanza di additivo AdBlue
®
Per poter riavviare il motore, si
raccomanda di rivolgersi alla rete
CITROËN o ad un riparatore qualificato
per procedere al rabbocco necessario.
Se si effettua da soli questo rabbocco,
è tassativo aggiungere una quantità
minima di 3,8
litri di AdBlue
® nel
serbatoio.
Per ulteriori informazioni sul rabbocco di
additivo AdBlue
®, attenersi alla rubrica
corrispondente.
Verifiche

DS5_it_Chap09_verifications_ed02-2015
Si tratta di un malfunzionamento
temporaneo, l'allarme sparisce
durante il tragitto successivo, dopo il
controllo dell'autodiagnosi del sistema
antinquinamento SCR.
Un dispositivo antiavviamento del
motore si attiva automaticamente oltre
i 1

100

km percorsi dopo la conferma
del malfunzionamento del sistema
antinquinamento SCR. Appena
possibile, far verificare il sistema
presso la rete CITROËN o presso un
riparatore qualificato. Le spie UREA, SERVICE e autodiagnosi
motore si accendono, accompagnate da un
segnale sonoro e dalla visualizzazione del
messaggio "Anomalia antinquinamento".
L'allarme si attiva durante la guida, se viene
rilevato un malfunzionamento per la prima
volta, poi all'inserimento del contatto durante
dei tragitti successivi, finché persiste la causa
del malfunzionamento. In caso di rilevamento di un
malfunzionamento
Se l'anomalia del sistema SCR è confermata (dopo
50
km percorsi con la visualizzazione permanente
della segnalazione di un malfunzionamento),
all'inserimento del contatto, le spie SERVICE e
autodiagnosi motore si accendono e la spia UREA
lampeggia, accompagnate da un segnale sonoro e
dalla visualizzazione di un messaggio (es: "Anom
antinquin: Avviam vietato tra 300


km") indicante
l'autonomia di guida espressa in chilometri o miglia.
Durante la guida, il messaggio appare ogni
30
secondi finché il malfunzionamento del sistema
antinquinamento SCR persiste.
L'allarme riappare ad ogni inserimento del contatto.
Appena possibile, rivolgersi alla rete CITROËN o
ad un riparatore qualificato.
Altrimenti, non sarà più possibile riavviare il motore
del veicolo.
durante la fase di guida autorizzata
(tra 1 100 km e 0 km)
In caso di rilevamento di un malfunzionamento del sistema antinquinamento ScR

257
DS5_it_Chap09_verifications_ed02-2015

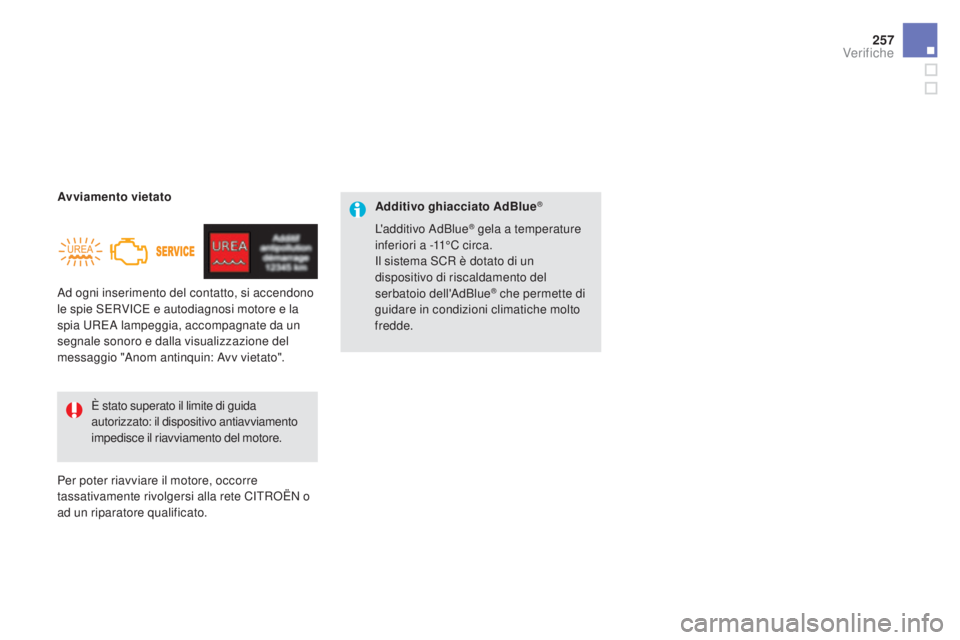

Ad ogni inserimento del contatto, si accendono
le spie SERVICE e autodiagnosi motore e la
spia UREA lampeggia, accompagnate da un
segnale sonoro e dalla visualizzazione del
messaggio "Anom antinquin: Avv vietato". Avviamento vietato
Per poter riavviare il motore, occorre
tassativamente rivolgersi alla rete CITROËN o
ad un riparatore qualificato.È stato superato il limite di guida
autorizzato: il dispositivo antiavviamento
impedisce il riavviamento del motore. Additivo ghiacciato AdBlue
®
L'additivo AdBlue® gela a temperature
inferiori a -11°C circa.
Il sistema SCR è dotato di un
dispositivo di riscaldamento del
serbatoio dell'AdBlue
® che permette di
guidare in condizioni climatiche molto
fredde.
Verifiche

DS5_it_Chap09_verifications_ed02-2015
Rabbocchi di additivo AdBlue®
Il riempimento del serbatoio dell'AdBlue® è
previsto ad ogni manutenzione del veicolo
presso la rete CITROËN o presso un riparatore
qualificato.
Tuttavia, considerando la capacità del
serbatoio, può essere necessario effettuare
dei rabbocchi di additivo tra due tagliandi, più
particolarmente se segnalato da un allarme
(spie e messaggio).
Rivolgersi alla rete CITROËN o ad un
riparatore qualificato.
Se si prevede di effettuare questo rabbocco
da soli, leggere attentamente le avvertenze
seguenti.Precauzioni d'utilizzo
L'additivo AdBlue® è una soluzione a base
d'urea. Questo liquido non è infiammabile, è
incolore e inodore (conservarlo in un luogo
fresco).
In caso di contatto con la pelle, lavare la
zona interessata con acqua e sapone. In
caso di contatto con gli occhi, sciacquare
immediatamente con acqua corrente o con
una soluzione per bagno oculare per almeno
15

minuti. In presenza di sensazione di
bruciore o d'irritazione persistente, consultare
un medico.
In caso d'ingestione, sciacquare immediatamente
la bocca e bere acqua in abbondanza.
In alcune condizioni (ad esempio temperatura
elevata), non si possono escludere rischi di
sprigionamento di ammoniaca : non inalare
il prodotto. I vapori dell'ammoniaca hanno
un'azione irritante sulle mucose (occhi, naso
e gola).
Conservare l'AdBlue
® lontano dalla
portata dei bambini, nel flacone d'origine.
Non travasare mai l'AdBlue
® in un altro
recipiente : perderebbe le sue qualità
di purezza. Utilizzare solamente additivo AdBlue
®
conforme alla norma ISO 22241.
Non diluire l'additivo con acqua.
Non versare l'additivo nel serbatoio del
gasolio.
Non effettuare mai rabbocchi presso un
distributore di AdBlue
® riservato all'uso
dei mezzi pesanti.
Il confezionamento in flacone con dispositivo
antigoccia permette di semplificare le
operazioni di rabbocco. È possibile procurarsi
dei flaconi da 1,89

litri (1/2

gallone) presso
la rete CITROËN o presso un riparatore
qualificato.

259
DS5_it_Chap09_verifications_ed02-2015
Non tenere flaconi di AdBlue® a bordo
del veicolo. Prima di procedere al rabbocco, accertarsi che
il veicolo sia parcheggiato su suolo piano e
orizzontale.
In inverno, verificare che la temperatura del
veicolo sia superiore a -11°C. In caso contrario,
gelando, l'AdBlue
® non può essere versato nel
serbatoio. Parcheggiare il veicolo in un locale
più caldo per alcune ore per permettere il
rabbocco.
Procedura
F Premere il pulsante START/STOP per spegnere il motore. F

S
ollevare il pianale del bagagliaio per
accedere al serbatoio dell'AdBlue
®. Con
l'aiuto di un oggetto, ad esempio una
borsa, tenere sollevata la parte sinistra.
Raccomandazioni per la
conservazione
L'AdBlue® gela al di sotto di -11°C circa e si
degrada a partire da 25°C. Si raccomanda di
conservare i flaconi in un luogo fresco e al
riparo dall'esposizione diretta dei raggi solari.
In queste condizioni, l'additivo può essere
conservato per almeno un anno.
Se l'additivo si è ghiacciato, potrà essere
utilizzato solo dopo essersi completamente
scongelato a temperatura ambiente.
Verifiche

DS5_it_Chap09_verifications_ed02-2015
F Sganciare il tappo nero in plastica, mediante la linguetta. F
I nserire le dita nel foro e ruotare il tappo
blu di un 6° di giro in senso antiorario.
F

T
irare il tappo verso l'alto con precauzione,
senza rilasciarlo. F
M unirsi di un flacone di AdBlue®. Dopo
aver verificato la data di scadenza, leggere
attentamente i consigli di utilizzo che
figurano sull'etichetta prima di procedere al
versamento del contenuto del flacone nel
serbatoio dell'AdBlue
® del veicolo.

261
DS5_it_Chap09_verifications_ed02-2015
F Dopo aver svuotato il flacone, in caso di colature, asciugare il bordo
dell'imboccatura del serbatoio con uno
straccio umido.
F

R
iposizionare il tappo blu sull'imboccatura
del serbatoio e ruotarlo di un 6° di giro in
senso orario, fino in battuta.
F

R
iposizionare il tappo nero agganciandolo
allo sportellino.
F

A
bbassare il pianale del bagagliaio e
richiudere il portellone.
Importante: se il serbatoio
dell'AdBlue
® del veicolo si è svuotato
completamente - confermato dai
messaggi d'allarme e dall'impossibilità
di riavviare il motore -, occorre
tassativamente effettuare un rabbocco
di almeno 3,8
litri. Ossia due flaconi
da 1,89

litri.
In caso di proiezione dell'additivo, sciacquare
immediatamente con acqua fredda o
assciugare con uno straccio umido.
Se l'additivo si è cristallizzato, eliminarlo con
una spugna e con acqua calda.
Importante: in caso di rabbocco dopo
una panne per mancanza di additivo ,
segnalata dal messaggio "Aggiungere
additivo antinquinamento: Avviamento
impossibile", attendere tassativamente
circa 5
minuti prima di reinserire il
contatto, senza aprire la por ta del
guidatore, nè sbloccare le por te del
veicolo, nè inserire la chiave del
sistema "Apertura e Avviamento senza
chiave" nell'abitacolo, nè inserire la
chiave elettronica nel lettore.
Inserire il contatto, poi, dopo 10
secondi,
avviare il motore.
Non gettare i flaconi di additivo
AdBlue
® con i rifiuti domestici.
Deporli in un contenitore apposito o
riconsegnarli ad un punto vendita.
Verifiche

DS5_it_Chap10_caracteristiques_ed02-2015

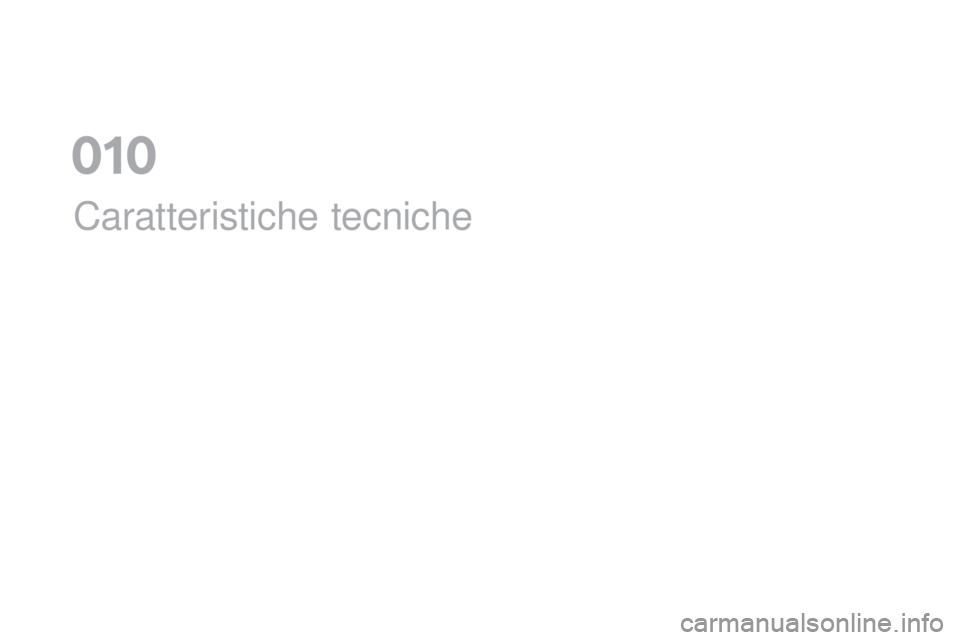

Caratteristiche tecniche
