2016 CITROEN DS5 Libretti Di Uso E manutenzione (in Italian)

215
DS5_it_Chap08_info-pratiques_ed02-2015
Indicatori di direzione
laterali integratiFaretti dei retrovisori
esterni
Per la sostituzione del diodo
elettroluminescente-LED, consultare la rete
CITROËN o un riparatore qualificato.
Per la sostituzione di queste lampade
rivolgersi alla rete CITROËN o ad un riparatore
qualificato.
Informazioni pratiche

DS5_it_Chap08_info-pratiques_ed02-2015
1. Luci di posizione (diodi elettroluminescenti-LEd) .
2.
I

ndicatori di direzione (PY21W ambra).
3.
L

uci di retromarcia (P21W).
4.
L

uci di stop (P21W).
5.
F

endinebbia (P21W).
Fanali posteriori
Indicatori di direzione e luci di
stop (sui parafanghi)
F Aprire il bagagliaio poi rimuovere lo sportello d'accesso.
F

S
collegare il connettore del fanale.
F

S
vitare i due dadi di fissaggio del fanale. F
E strarre con precauzione il fanale
dall'esterno. Le mollette di tenuta si
agganciano automaticamente.
F

R
uotare di un quarto di giro il portalampada
e sostituire la lampadina.
Per il rimontaggio, effettuare queste operazioni
in senso inverso.
diodi elettroluminescenti-
LEd
Per la sostituzione, rivolgersi alla rete
CITROËN o ad un riparatore qualificato.

217
DS5_it_Chap08_info-pratiques_ed02-2015
Fanali di retromarcia (sullo
sportello del bagagliaio)
F Estrarre con precauzione il fanale dall'esterno. La molletta di tenuta si
aggancia automaticamente.
F

R
uotare di un quarto di giro il portalampada
e sostituire la lampada.
Per il rimontaggio, effettuare queste operazioni
in senso inverso.
Fari fendinebbia
F Aprire lo sportello del bagagliaio.
F S ganciare l'involucro del fanalino.
F

T
ogliere lo sportellino d'accesso e allentare
il dado di fissaggio del fanale. L'accesso è possibile passando la mano sotto
al paraurti.
F

R
uotare di un quarto di giro il portalampada
ed estrarlo.
F

S
ostituire la lampada.
Per il rimontaggio, eseguire queste operazioni
in senso inverso.
Per la sostituzione di queste lampade, è anche
possibile consultare la rete CITROËN o un
riparatore qualificato.
Informazioni pratiche

DS5_it_Chap08_info-pratiques_ed02-2015

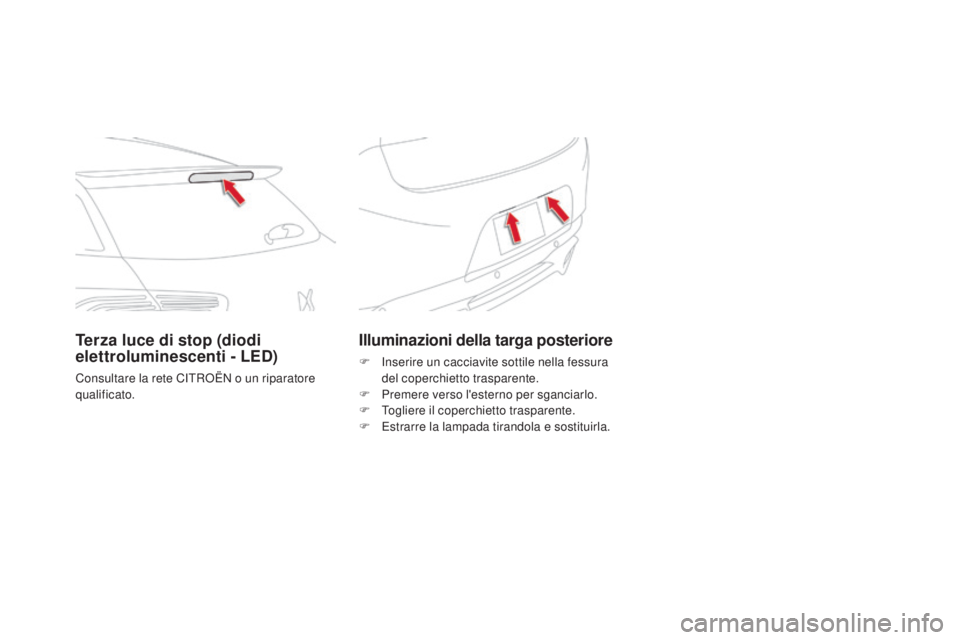

Illuminazioni della targa posteriore
F Inserire un cacciavite sottile nella fessura del coperchietto trasparente.
F

P
remere verso l'esterno per sganciarlo.
F

T
ogliere il coperchietto trasparente.
F

E
strarre la lampada tirandola e sostituirla.
Terza luce di stop (diodi
elettroluminescenti - LEd)
Consultare la rete CITROËN o un riparatore
qualificato.

219
DS5_it_Chap08_info-pratiques_ed02-2015
Sostituzione di un fusibile
La pinzetta d'estrazione è fissata sul retro
del coperchio della scatola portafusibili del
cruscotto.
Per accedervi :
F
a
prire completamente il coperchio e
ruotarlo,
F

st
accare la pinzetta.
Accesso all'attrezzatura
Prima di sostituire un fusibile, è necessario :
F c onoscere la causa della panne e porvi
rimedio,
F

s
pegnere tutti gli apparecchi ad
assorbimento di corrente,
F

i
mmobilizzare il veicolo ed interrompere il
contatto,
F

In
dividuare il fusibile difettoso con il
supporto delle tabelle di attribuzione
e degli schemi presentati nelle pagine
seguenti.
Sostituzione di un fusibile
Buono Bruciato
Per intervenire su un fusibile, è tassativo :
F

u

tilizzare la speciale pinzetta per estrarre il
fusibile dalla sua sede e verificare lo stato
del suo filamento,
F

s

ostituire sempre il fusibile bruciato con un
fusibile di uguale intensità (stesso colore) ;
un'intensità differente potrebbe provocare
un malfunzionamento (rischio d'incendio).
La sostituzione di un fusibile non
indicato nelle tabelle potrebbe
provocare gravi malfunzionamenti del
veicolo. Rivolgersi alla rete CITROËN o
ad un riparatore qualificato.
Se la panne si riproduce poco dopo la
sostituzione del fusibile, far verificare
l'equipaggiamento elettrico dalla rete CITROËN
o da un riparatore qualificato. Pinzetta
Informazioni pratiche

DS5_it_Chap08_info-pratiques_ed02-2015
Installazione di accessori
elettrici
Il circuito elettrico del veicolo è
concepito per funzionare con gli
equipaggiamenti di serie o in opzione.
Prima di installare altri equipaggiamenti
o accessori elettrici sul veicolo
consultare la rete CITROËN o un
riparatore qualificato.CITROËN declina ogni responsabilità
per le spese derivanti dalla riparazione
del veicolo o per i malfunzionamenti
risultanti dall'installazione di accessori
ausiliari non forniti, non consigliati da
CITROËN e non installati secondo
le prescrizioni, in particolare
quando il consumo degli apparecchi
supplementari supera 10


milliampère.

221
DS5_it_Chap08_info-pratiques_ed02-2015
Fusibili nel
cruscotto
La scatola dei fusibili è collocata nella parte
inferiore del cruscotto (lato sinistro).
Accesso ai fusibili
F Vedere il paragrafo "Accesso all'attrezzatura".
Tabella dei fusibili
Fusibile N° Intensità
(A) Funzioni
F6
A o B 15Autoradio.
F8 3Allarme.
F13 10Accendisigari anteriore, presa 12


V anteriore.
F14 10Presa 12


V posteriore.
F16 3Faretti lettura carte posteriori.
F17 3Specchietto di cortesia.
F28
A o B 15Autoradio.
F30 20Tergicristallo posteriore.
F32 10Amplificatore audio.
Informazioni pratiche

DS5_it_Chap08_info-pratiques_ed02-2015

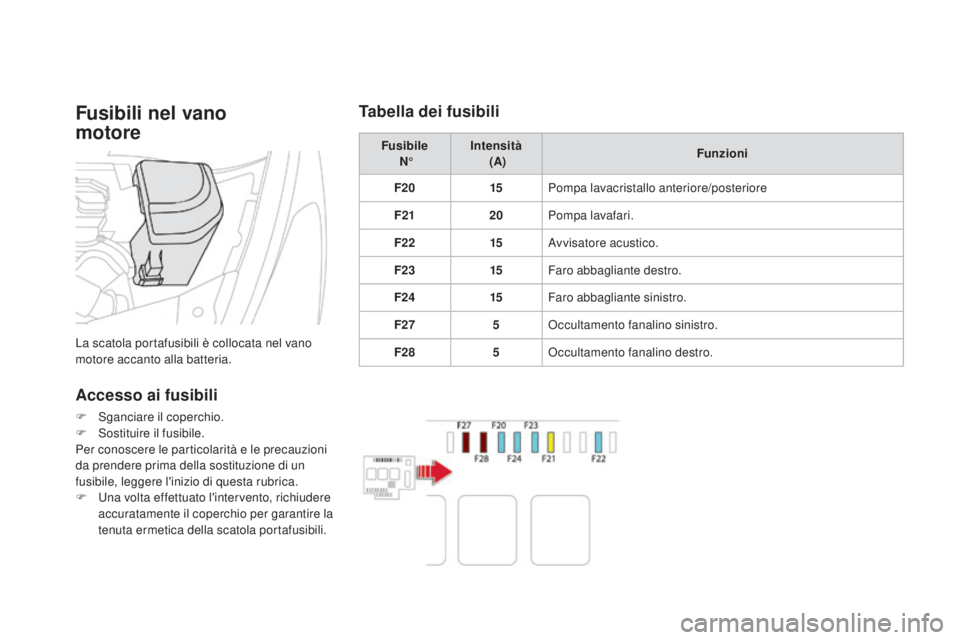

Fusibili nel vano
motore
La scatola portafusibili è collocata nel vano
motore accanto alla batteria.
Accesso ai fusibili
F Sganciare il coperchio.
F
S ostituire il fusibile.
Per conoscere le particolarità e le precauzioni
da prendere prima della sostituzione di un
fusibile, leggere l'inizio di questa rubrica.
F

U
na volta effettuato l'intervento, richiudere
accuratamente il coperchio per garantire la
tenuta ermetica della scatola portafusibili. Fusibile
N° Intensità
(A) Funzioni
F20 15Pompa lavacristallo anteriore/posteriore
F21 20Pompa lavafari.
F22 15Avvisatore acustico.
F23 15Faro abbagliante destro.
F24 15Faro abbagliante sinistro.
F27 5Occultamento fanalino sinistro.
F28 5Occultamento fanalino destro.
Tabella dei fusibili
