2016 CITROEN C5 Manuales de Empleo (in Spanish)

199
C5_es_Chap08_information_ed01-2015

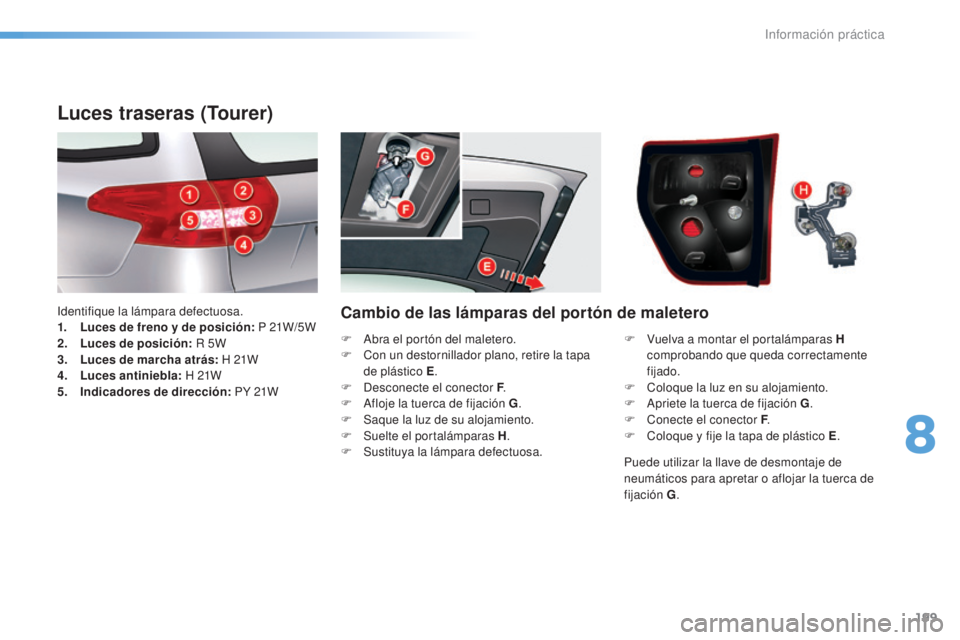

Cambio de las lámparas del portón de maletero
Luces traseras (Tourer)
identifique la lámpara defectuosa.
1. Luces de freno y de posición: P 21W/5 W
2.
L

uces de posición: R 5W
3.
L

uces de marcha atrás: H 21W
4.
L

uces antiniebla: H 21W
5.
I

ndicadores de dirección: PY 21W F

V
uelva a montar el portalámparas H
comprobando que queda correctamente
fijado.
F

C
oloque la luz en su alojamiento.
F
a
p
riete la tuerca de fijación G.
F

C
onecte el conector F.
F

C
oloque y fije la tapa de plástico E.
F
a
b
ra el portón del maletero.
F

C
on un destornillador plano, retire la tapa
de plástico E .
F
d
e
sconecte el conector F.
F
a
f
loje la tuerca de fijación G.
F

S
aque la luz de su alojamiento.
F

S
uelte el portalámparas H.
F

S
ustituya la lámpara defectuosa.Puede utilizar la llave de desmontaje de
neumáticos para apretar o aflojar la tuerca de
fijación G.
8
información práctica

200
C5_es_Chap08_information_ed01-2015

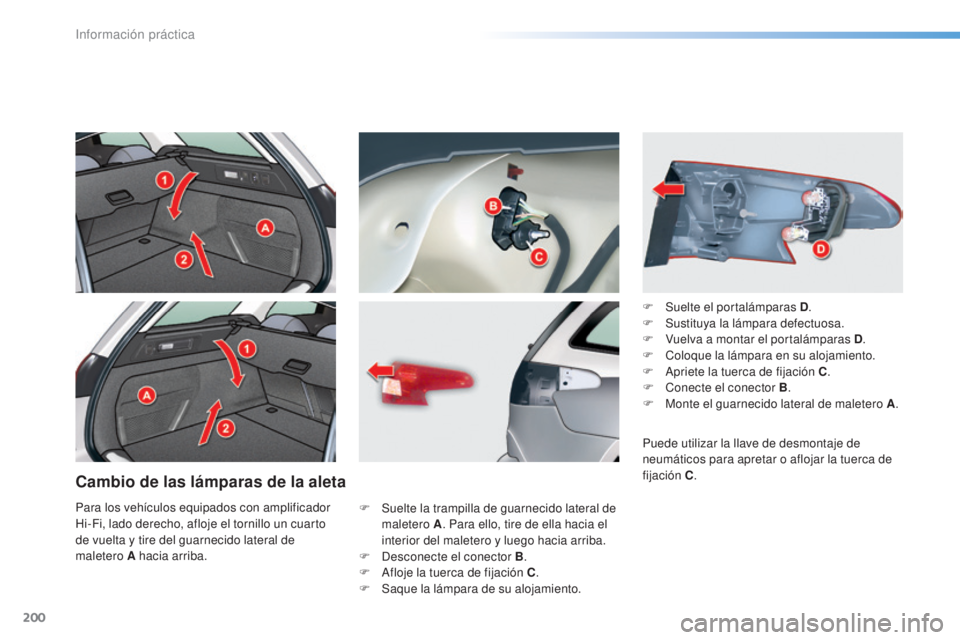

Cambio de las lámparas de la aleta
F Suelte la trampilla de guarnecido lateral de maletero A . Para ello, tire de ella hacia el
interior del maletero y luego hacia arriba.
F
d
e
sconecte el conector B .
F
a
f
loje la tuerca de fijación C .
F

S
aque la lámpara de su alojamiento. F

S
uelte el portalámparas D
.
F
S
ustituya la lámpara defectuosa.
F
V
uelva a montar el portalámparas D
.
F
C
oloque la lámpara en su alojamiento.
F a
p
riete la tuerca de fijación C
.
F
C
onecte el conector B
.
F
M
onte el guarnecido lateral de maletero A
.
Para los vehículos equipados con amplificador
Hi-Fi, lado derecho, afloje el tornillo un cuarto
de vuelta y tire del guarnecido lateral de
maletero A hacia arriba. Puede utilizar la llave de desmontaje de
neumáticos para apretar o aflojar la tuerca de
fijación C
.
información práctica

201
C5_es_Chap08_information_ed01-2015
F inserte un destornillador fino en uno de los orificios exteriores del protector de
plástico.
F
e
m
pújelo hacia el exterior para
desengancharlo.
Cambio de la tercera luz de freno
(LED)
Para cambiar este tipo de luz con diodos
electroluminiscentes, consulte en la red
C
i

t
R
OË
n
o en un taller cualificado.
F

R

etire el protector de plástico.
F

S

ustituya la lámpara defectuosa.
Cambio de las luces de
matrícula (W5W)
8
información práctica

202
C5_es_Chap08_information_ed01-2015

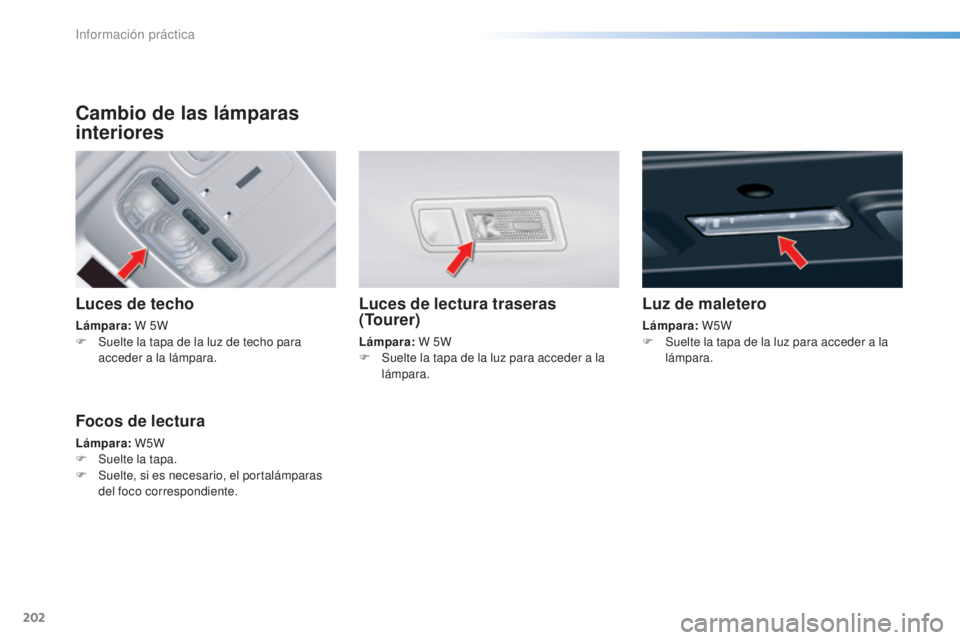

Cambio de las lámparas
interiores
Luces de techo
Lámpara: W 5W
F S uelte la tapa de la luz de techo para
acceder a la lámpara.
Luces de lectura traseras
(Tourer)
Lámpara: W 5W
F S uelte la tapa de la luz para acceder a la
lámpara.
Focos de lectura
Lámpara: W5W
F S uelte la tapa.
F

S
uelte, si es necesario, el portalámparas
del foco correspondiente.
Luz de maletero
Lámpara: W5W
F S uelte la tapa de la luz para acceder a la
lámpara.
información práctica

203
C5_es_Chap08_information_ed01-2015
Luces de entrada de puerta
Lámpara: W5W
F S uelte la tapa de la luz para acceder a la
lámpara.
Luz de la zona de los pies
Lámpara: W5W
F S uelte la tapa de la luz para acceder a la
lámpara.
Guantera
Lámpara: W5W
F S uelte la tapa de la luz para acceder a la
lámpara.
8
información práctica

204
C5_es_Chap08_information_ed01-2015
Cambio de un fusible
las dos cajas de fusibles están situadas bajo el salpicadero y en el compartimento motor.
Cambio de un fusible
antes de sustituir un fusible, es necesario:
- C onocer la causa del incidente y
solucionarlo.
-


d
esa
ctivar todos los consumidores
eléctricos.
-
i
n
movilizar el vehículo y cortar el contacto.
-
l
o
calizar el fusible defectuoso utilizando
las tablas de asignación y los esquemas
presentes en las siguientes páginas. En buen estado
Fundido
Pinza
Si la avería se reproduce poco después
de sustituir el fusible, lleve el vehículo a la
red C
i

t
R
OË
n
o a un taller cualificado para
proceder a la revisión del sistema eléctrico. Para intervenir en un fusible, es imperativo:
-


u tilizar la pinza especial, situada en la
trampilla cerca de las cajas de fusibles,
para extraer el fusible de su alojamiento y
comprobar el estado de su filamento.
-

S
ustituir siempre el fusible defectuoso por
un fusible con la misma intensidad (mismo
color); una intensidad diferente podría
provocar un fallo de funcionamiento (riesgo
de incendio).
la s

ustitución de un fusible no indicado
en las siguientes tablas podría provocar
un fallo de funcionamiento grave en el
vehículo. Consulte en la red C
i

t
R
OË
n

o en un taller cualificado. C
it
R
OË
n d
eclina toda responsabilidad
relativa a los gastos de reparación
del vehículo o a los fallos de
funcionamiento que pudieran
producirse como resultado de la
instalación de accesorios auxiliares no
suministrados ni recomendados por
C
i

t
R
OË
n
y no instalados según sus
recomendaciones, en particular cuando
el consumo del conjunto de dispositivos
auxiliares conectados supera los
10


miliamperios.Instalación de accesorios
eléctricos
el circuito eléctrico de su vehículo
está diseñado para funcionar con los
equipamientos de serie u opcionales.
an
tes de instalar otros equipamientos
o accesorios eléctricos en su vehículo,
consulte en la red C
i

t
R
OË
n
o en un
taller cualificado.
información práctica

205
C5_es_Chap08_information_ed01-2015

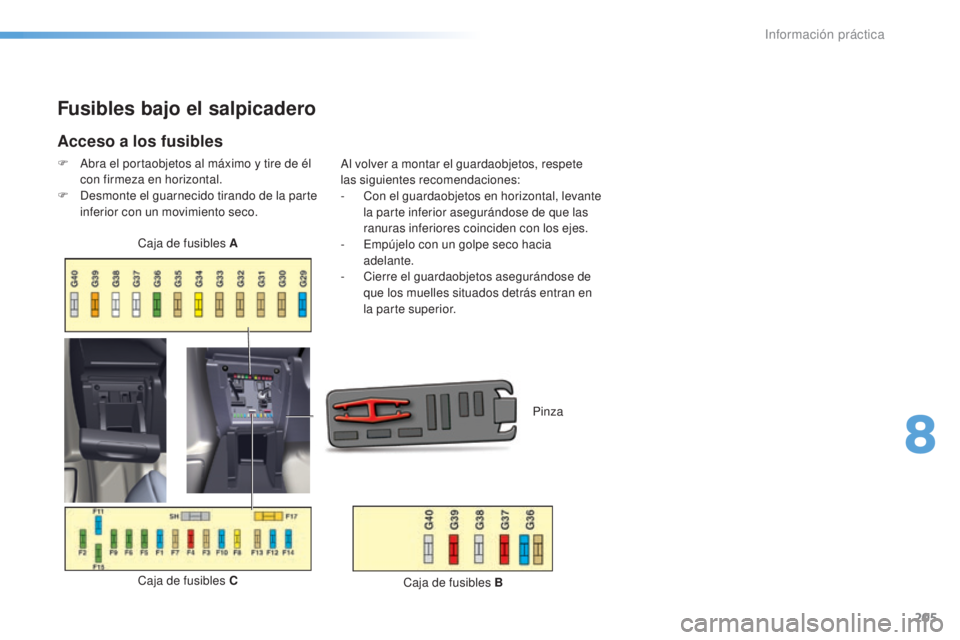

Fusibles bajo el salpicadero
Acceso a los fusibles
F abra el portaobjetos al máximo y tire de él con firmeza en horizontal.
F
d
e
smonte el guarnecido tirando de la parte
inferior con un movimiento seco.
Caja de fusibles CCaja de fusibles A
Pinzaal volver a montar el guardaobjetos, respete
las siguientes recomendaciones:
-

C
on el guardaobjetos en horizontal, levante
la parte inferior asegurándose de que las
ranuras inferiores coinciden con los ejes.
-
e
m
pújelo con un golpe seco hacia
adelante.
-

C
ierre el guardaobjetos asegurándose de
que los muelles situados detrás entran en
la parte superior.
Caja de fusibles B
8
información práctica

206
C5_es_Chap08_information_ed01-2015
Caja de fusibles A
Caja de fusibles B
Fusible NºIntensidadFunciones
G29 -
no

utilizado
G30 5
A Retrovisores térmicos
G31 5
A Sensor de lluvia y de luminosidad
G32 5
A
tes
tigos de cinturones no abrochados
G33 5
A Retrovisores electrocromados
G34 20
A Persiana de ocultación (Berlina)
G35 5
A
il
uminación de la puerta del acompañante - Movimiento del retrovisor del acompañante
G36 30
A Portón de maletero motorizado (
tou

rer)
G37 20
A
as
ientos delanteros calefactados
G38 30
A
as
iento eléctrico del conductor
G39 30
A
as
iento eléctrico del acompañante - a
m
plificador Hi-Fi
G40 3
A
al
imentación de la caja de servicio remolque
Fusible N ºIntensidad Funciones
G36 15


A Caja de velocidades automática de 6
marchas
G37 10


A
lu
ces diurnas - t
o
ma de diagnosis
G38 3
A C
dS

/
a
SR
G39 10


A Suspensión hidráulica
G40 3
A Contactor de S
tO

P
