Page 193 of 384

191
C5_es_Chap08_information_ed01-2015

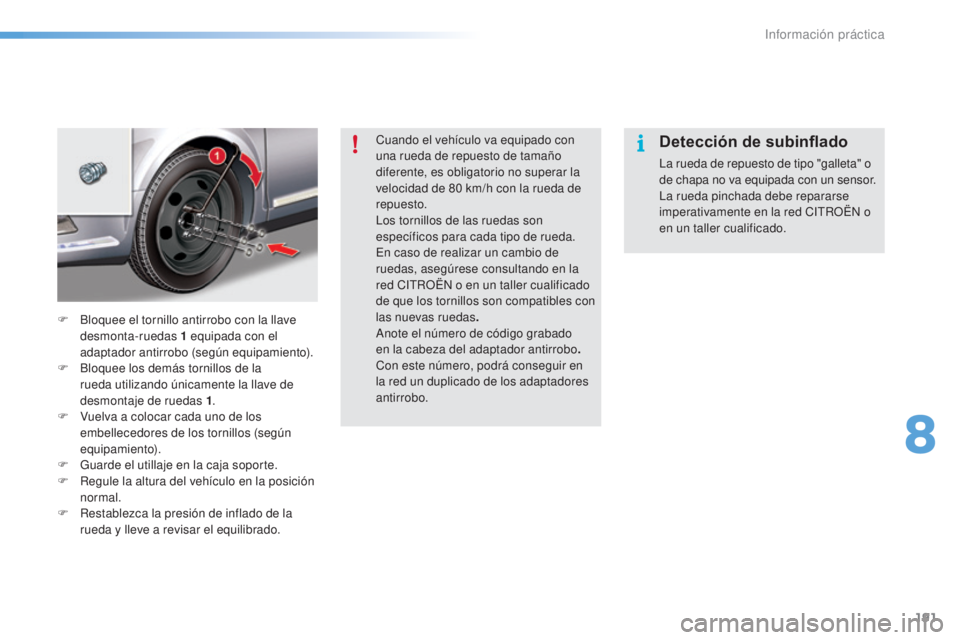

Cuando el vehículo va equipado con
una rueda de repuesto de tamaño
diferente, es obligatorio no superar la
velocidad de 80 km/h con la rueda de
repuesto.
lo
s tornillos de las ruedas son
específicos para cada tipo de rueda.
en c
aso de realizar un cambio de
ruedas, asegúrese consultando en la
red C
i
t
R
OË
n
o en un taller cualificado
de que los tornillos son compatibles con
las nuevas ruedas .
an
ote el número de código grabado
en la cabeza del adaptador antirrobo .
Con este número, podrá conseguir en
la red un duplicado de los adaptadores
antirrobo.
F
B
loquee el tornillo antirrobo con la llave
desmonta-ruedas 1
equipada con el
adaptador antirrobo (según equipamiento).
F
B
loquee los demás tornillos de la
rueda utilizando únicamente la llave de
desmontaje de ruedas 1 .
F
V
uelva a colocar cada uno de los
embellecedores de los tornillos (según
equipamiento).
F
G
uarde el utillaje en la caja soporte.
F
R
egule la altura del vehículo en la posición
normal.
F
R
establezca la presión de inflado de la
rueda y lleve a revisar el equilibrado.Detección de subinflado
la rueda de repuesto de tipo "galleta" o
de chapa no va equipada con un sensor.
la
rueda pinchada debe repararse
imperativamente en la red C
i
t
R
OË
n
o
en un taller cualificado.
8
información práctica
Page 194 of 384

192
C5_es_Chap08_information_ed01-2015

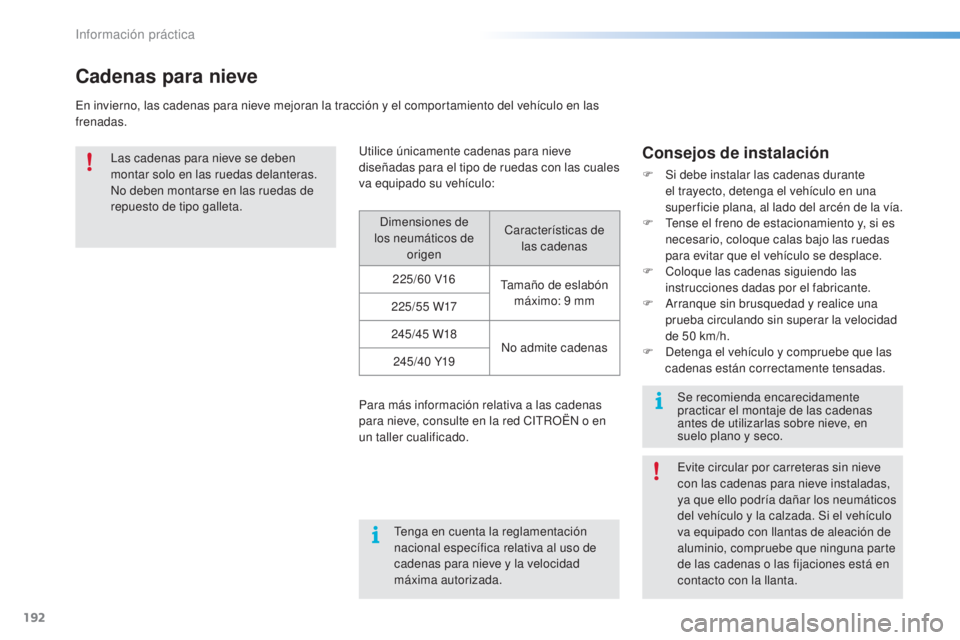

Cadenas para nieve
en invierno, las cadenas para nieve mejoran la tracción y el comportamiento del vehículo en las
frenadas.
la
s cadenas para nieve se deben
montar solo en las ruedas delanteras.
no d
eben montarse en las ruedas de
repuesto de tipo galleta.
tenga
en cuenta la reglamentación
nacional específica relativa al uso de
cadenas para nieve y la velocidad
máxima autorizada.
ev
ite circular por carreteras sin nieve
con las cadenas para nieve instaladas,
ya que ello podría dañar los neumáticos
del vehículo y la calzada. Si el vehículo
va equipado con llantas de aleación de
aluminio, compruebe que ninguna parte
de las cadenas o las fijaciones está en
contacto con la llanta.
Consejos de instalación
F Si debe instalar las cadenas durante el trayecto, detenga el vehículo en una
super ficie plana, al lado del arcén de la vía.
F
t
e
nse el freno de estacionamiento y, si es
necesario, coloque calas bajo las ruedas
para evitar que el vehículo se desplace.
F
C
oloque las cadenas siguiendo las
instrucciones dadas por el fabricante.
F
a
r
ranque sin brusquedad y realice una
prueba circulando sin superar la velocidad
de 50
km/h.
F
d
e
tenga el vehículo y compruebe que las
cadenas están correctamente tensadas.
ut
ilice únicamente cadenas para nieve
diseñadas para el tipo de ruedas con las cuales
va equipado su vehículo:
di
mensiones de
los neumáticos de origen Características de
las cadenas
225/60
V16
tam
año de eslabón
máximo: 9
mm
225/55
W17
245/45
W18
no
admite cadenas
24 5 /4 0
Y19
Para más información relativa a las cadenas
para nieve, consulte en la red C
i
t
R
OË
n
o en
un taller cualificado. Se recomienda encarecidamente
practicar el montaje de las cadenas
antes de utilizarlas sobre nieve, en
suelo plano y seco.
información práctica
Page 195 of 384

193
C5_es_Chap08_information_ed01-2015

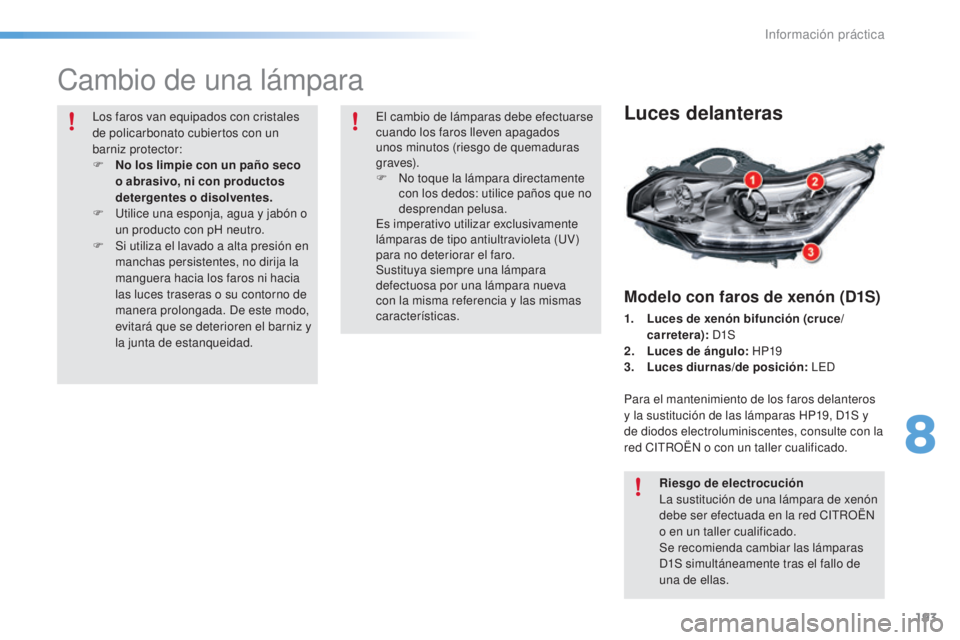

Cambio de una lámpara
Luces delanteras
Modelo con faros de xenón (D1S)
1. Luces de xenón bifunción (cruce/carretera):
d1S
2. L
uces de ángulo: HP19
3.
L
uces diurnas/de posición:
led
P
ara el mantenimiento de los faros delanteros
y la sustitución de las lámparas HP19,
d
1
S y
de diodos electroluminiscentes, consulte con la
red C
i
t
R
OË
n
o con un taller cualificado.
Riesgo de electrocución
la
sustitución de una lámpara de xenón
debe ser efectuada en la red C
i
t
R
OË
n
o en un taller cualificado.
Se recomienda cambiar las lámparas
d1
S simultáneamente tras el fallo de
una de ellas.
lo
s faros van equipados con cristales
de policarbonato cubiertos con un
barniz protector:
F
N
o los limpie con un paño seco
o abrasivo, ni con productos
detergentes o disolventes.
F
u
t
ilice una esponja, agua y jabón o
un producto con pH neutro.
F
S
i utiliza el lavado a alta presión en
manchas persistentes, no dirija la
manguera hacia los faros ni hacia
las luces traseras o su contorno de
manera prolongada.
de e
ste modo,
evitará que se deterioren el barniz y
la junta de estanqueidad.
el
cambio de lámparas debe efectuarse
cuando los faros lleven apagados
unos minutos (riesgo de quemaduras
g r ave s).
F
n
o
toque la lámpara directamente
con los dedos: utilice paños que no
desprendan pelusa.
es i
mperativo utilizar exclusivamente
lámparas de tipo antiultravioleta (
uV
)
para no deteriorar el faro.
Sustituya siempre una lámpara
defectuosa por una lámpara nueva
con la misma referencia y las mismas
características.
8
información práctica
Page 196 of 384

194
C5_es_Chap08_information_ed01-2015

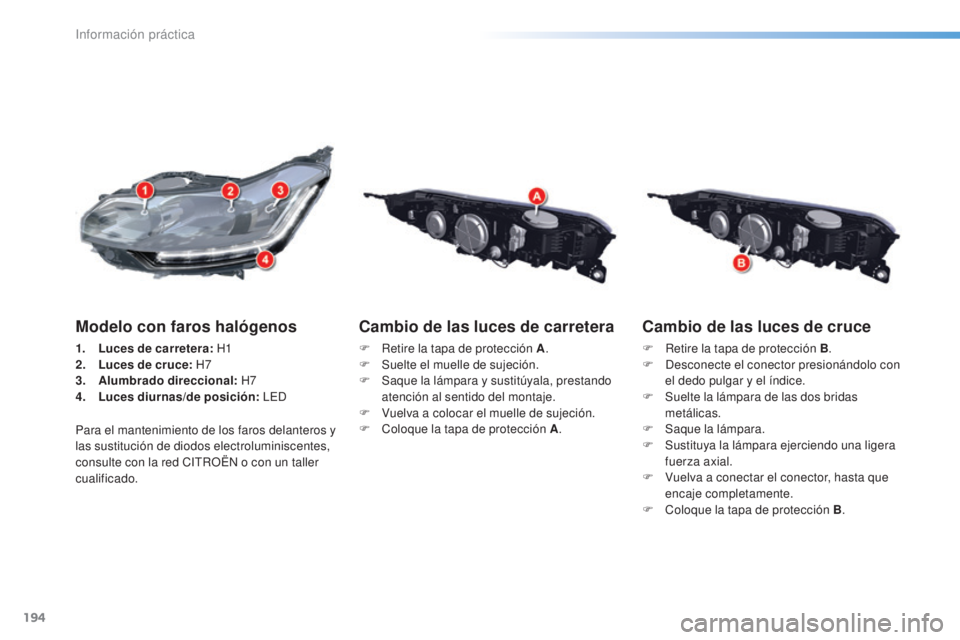

Cambio de las luces de cruce
F Retire la tapa de protección B.
F de sconecte el conector presionándolo con
el dedo pulgar y el índice.
F
S
uelte la lámpara de las dos bridas
metálicas.
F
S
aque la lámpara.
F
S
ustituya la lámpara ejerciendo una ligera
fuerza axial.
F
V
uelva a conectar el conector, hasta que
encaje completamente.
F
C
oloque la tapa de protección B.
Cambio de las luces de carretera
F Retire la tapa de protección A .
F S uelte el muelle de sujeción.
F
S
aque la lámpara y sustitúyala, prestando
atención al sentido del montaje.
F
V
uelva a colocar el muelle de sujeción.
F
C
oloque la tapa de protección A .
Modelo con faros halógenos
1. Luces de carretera: H1
2. L
uces de cruce: H7
3.
A
lumbrado direccional: H7
4.
L
uces diurnas/de posición:
led
P
ara el mantenimiento de los faros delanteros y
las sustitución de diodos electroluminiscentes,
consulte con la red C
i
t
R
OË
n
o con un taller
cualificado.
información práctica
Page 197 of 384

195
C5_es_Chap08_information_ed01-2015

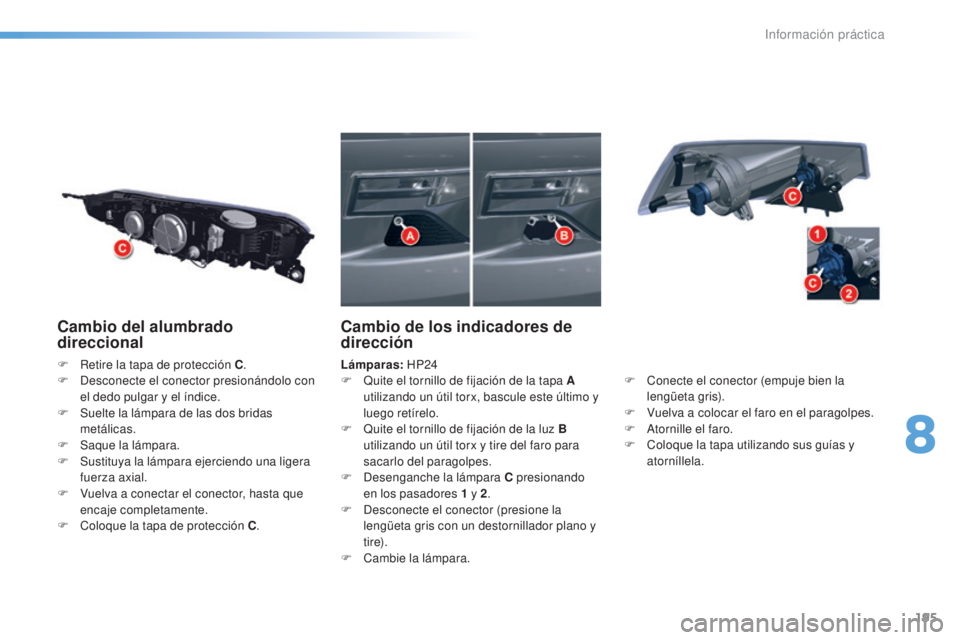

Cambio del alumbrado
direccional
F Retire la tapa de protección C.
F de sconecte el conector presionándolo con
el dedo pulgar y el índice.
F
S
uelte la lámpara de las dos bridas
metálicas.
F
S
aque la lámpara.
F
S
ustituya la lámpara ejerciendo una ligera
fuerza axial.
F
V
uelva a conectar el conector, hasta que
encaje completamente.
F
C
oloque la tapa de protección C .
Cambio de los indicadores de
dirección
Lámparas: HP24
F Q uite el tornillo de fijación de la tapa A
utilizando un útil torx, bascule este último y
luego retírelo.
F
Q
uite el tornillo de fijación de la luz B
utilizando un útil torx y tire del faro para
sacarlo del paragolpes.
F
d
e
senganche la lámpara C presionando
en los pasadores 1
y 2.
F
d
e
sconecte el conector (presione la
lengüeta gris con un destornillador plano y
t i r e).
F
C
ambie la lámpara. F
C onecte el conector (empuje bien la
lengüeta gris).
F
V
uelva a colocar el faro en el paragolpes.
F
a
t
ornille el faro.
F
C
oloque la tapa utilizando sus guías y
atorníllela.
8
información práctica
Page 198 of 384
196
C5_es_Chap08_information_ed01-2015

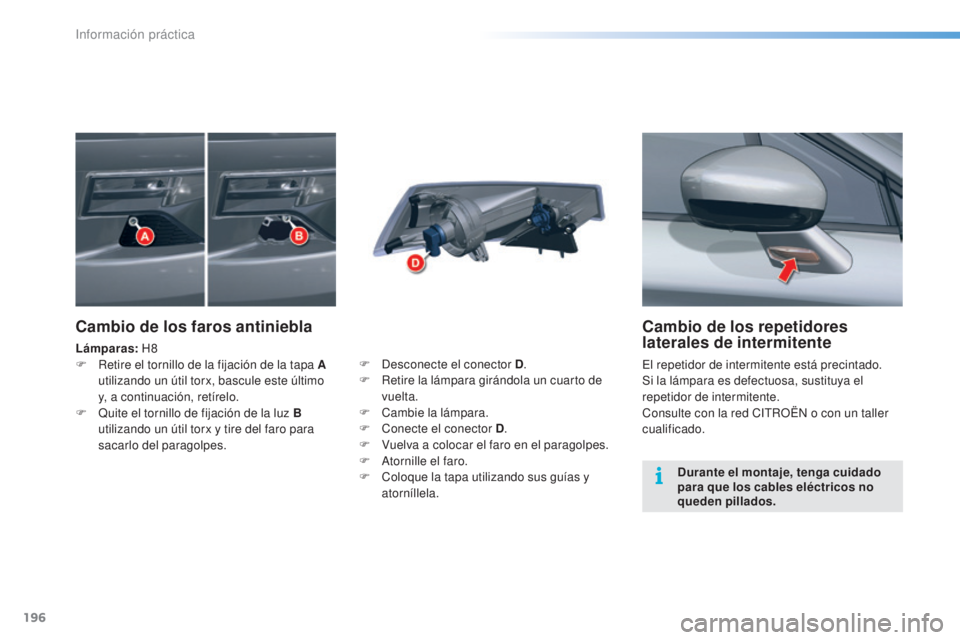

Cambio de los repetidores
laterales de intermitente
el repetidor de intermitente está precintado.
Si la lámpara es defectuosa, sustituya el
repetidor de intermitente.
Consulte con la red C
i
t
R
OË
n
o con un taller
cualificado.
Cambio de los faros antiniebla
Lámparas: H8
F R etire el tornillo de la fijación de la tapa A
utilizando un útil torx, bascule este último
y, a continuación, retírelo.
F
Q
uite el tornillo de fijación de la luz B
utilizando un útil torx y tire del faro para
sacarlo del paragolpes. F
de sconecte el conector D.
F
R
etire la lámpara girándola un cuarto de
vuelta.
F
C
ambie la lámpara.
F
C
onecte el conector D.
F
V
uelva a colocar el faro en el paragolpes.
F
a
t
ornille el faro.
F
C
oloque la tapa utilizando sus guías y
atorníllela. Durante el montaje, tenga cuidado
para que los cables eléctricos no
queden pillados.
información práctica
Page 199 of 384
197
C5_es_Chap08_information_ed01-2015

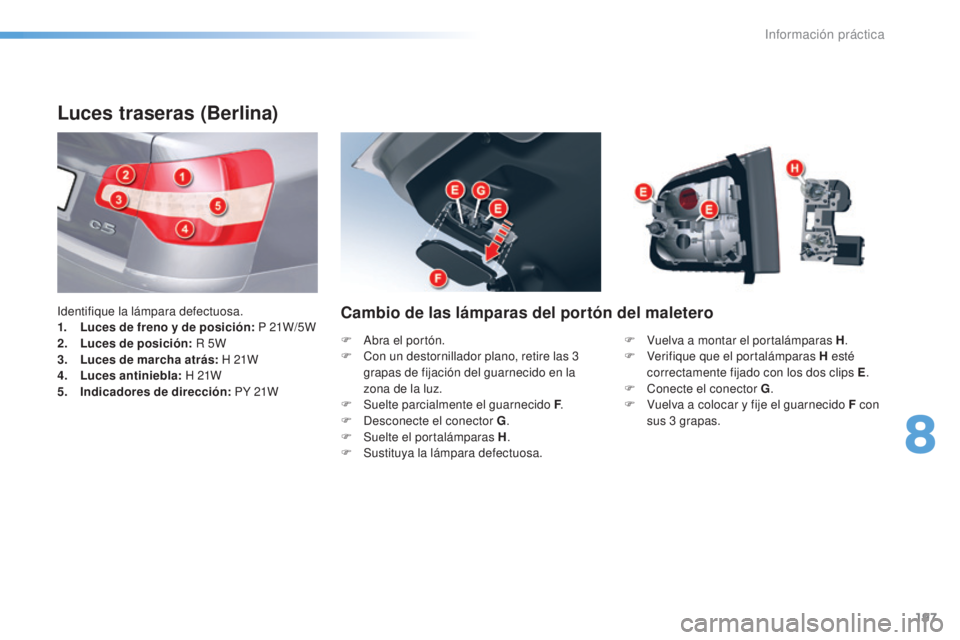

Luces traseras (Berlina)
identifique la lámpara defectuosa.
1. Luces de freno y de posición: P 21W/5 W
2.
L
uces de posición: R 5W
3.
L
uces de marcha atrás: H 21W
4.
L
uces antiniebla: H 21W
5.
I
ndicadores de dirección: PY 21WCambio de las lámparas del portón del maletero
F Vuelva a montar el portalámparas H .
F V erifique que el portalámparas H esté
correctamente fijado con los dos clips E .
F
C
onecte el conector G .
F
V
uelva a colocar y fije el guarnecido F con
sus 3
grapas.
F
ab
ra el portón.
F
C
on un destornillador plano, retire las 3
grapas de fijación del guarnecido en la
zona de la luz.
F
S
uelte parcialmente el guarnecido F .
F
d
e
sconecte el conector G .
F
S
uelte el portalámparas H .
F
S
ustituya la lámpara defectuosa.
8
información práctica
Page 200 of 384
198
C5_es_Chap08_information_ed01-2015

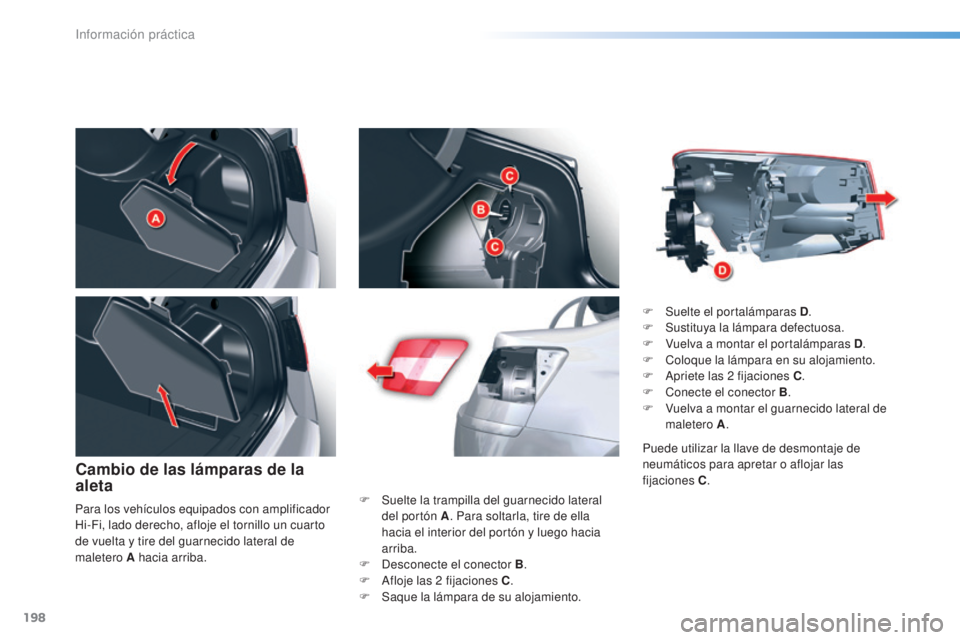

Cambio de las lámparas de la
aleta
F Suelte la trampilla del guarnecido lateral del portón A . Para soltarla, tire de ella
hacia el interior del portón y luego hacia
arriba.
F
d
e
sconecte el conector B .
F
a
f
loje las 2 fijaciones C.
F
S
aque la lámpara de su alojamiento. F
S
uelte el portalámparas D
.
F
S
ustituya la lámpara defectuosa.
F
V
uelva a montar el portalámparas D
.
F
C
oloque la lámpara en su alojamiento.
F a
p
riete las 2 fijaciones C
.
F
C
onecte el conector B
.
F
V
uelva a montar el guarnecido lateral de
maletero A .
Para los vehículos equipados con amplificador
Hi-Fi, lado derecho, afloje el tornillo un cuarto
de vuelta y tire del guarnecido lateral de
maletero A hacia arriba. Puede utilizar la llave de desmontaje de
neumáticos para apretar o aflojar las
fijaciones C
.
información práctica
