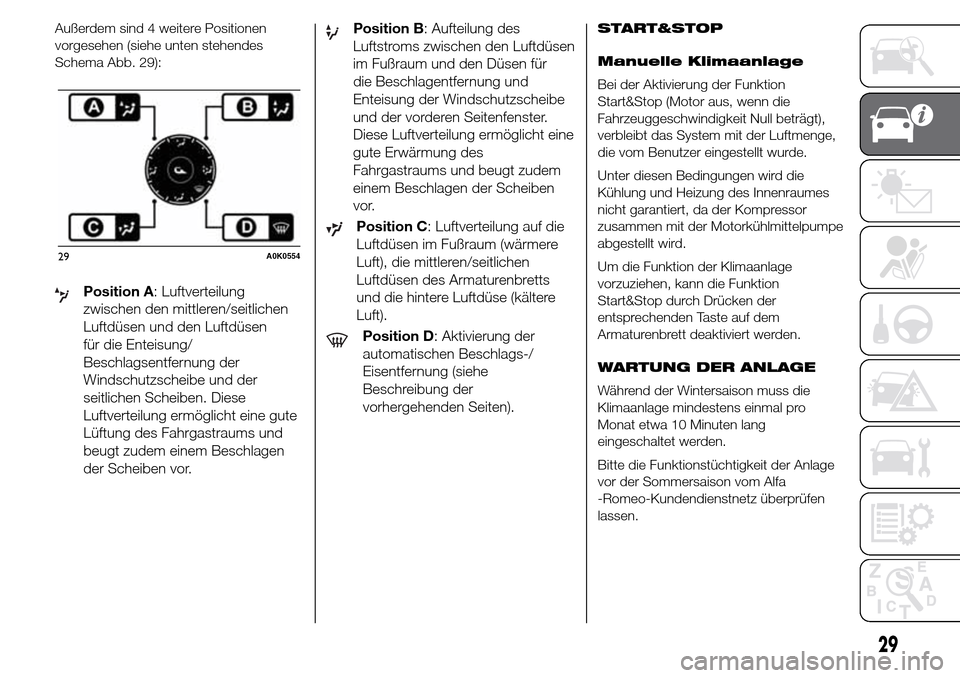

Außerdem sind 4 weitere Positionen
vorgesehen (siehe unten stehendes
Schema Abb. 29):
Position A: Luftverteilung
zwischen den mittleren/seitlichen
Luftdüsen und den Luftdüsen
für die Enteisung/
Beschlagsentfernung der
Windschutzscheibe und der
seitlichen Scheiben. Diese
Luftverteilung ermöglicht eine gute
Lüftung des Fahrgastraums und
beugt zudem einem Beschlagen
der Scheiben vor.
Position B: Aufteilung des
Luftstroms zwischen den Luftdüsen
im Fußraum und den Düsen für
die Beschlagentfernung und
Enteisung der Windschutzscheibe
und der vorderen Seitenfenster.
Diese Luftverteilung ermöglicht eine
gute Erwärmung des
Fahrgastraums und beugt zudem
einem Beschlagen der Scheiben
vor.
Position C: Luftverteilung auf die
Luftdüsen im Fußraum (wärmere
Luft), die mittleren/seitlichen
Luftdüsen des Armaturenbretts
und die hintere Luftdüse (kältere
Luft).
Position D: Aktivierung der
automatischen Beschlags-/
Eisentfernung (siehe
Beschreibung der
vorhergehenden Seiten).
START&STOP
Manuelle Klimaanlage
Bei der Aktivierung der Funktion
Start&Stop (Motor aus, wenn die
Fahrzeuggeschwindigkeit Null beträgt),
verbleibt das System mit der Luftmenge,
die vom Benutzer eingestellt wurde.
Unter diesen Bedingungen wird die
Kühlung und Heizung des Innenraumes
nicht garantiert, da der Kompressor
zusammen mit der Motorkühlmittelpumpe
abgestellt wird.
Um die Funktion der Klimaanlage
vorzuziehen, kann die Funktion
Start&Stop durch Drücken der
entsprechenden Taste auf dem
Armaturenbrett deaktiviert werden.
WARTUNG DER ANLAGE
Während der Wintersaison muss die
Klimaanlage mindestens einmal pro
Monat etwa 10 Minuten lang
eingeschaltet werden.
Bitte die Funktionstüchtigkeit der Anlage
vor der Sommersaison vom Alfa
-Romeo-Kundendienstnetz überprüfen
lassen.
29A0K0554
29

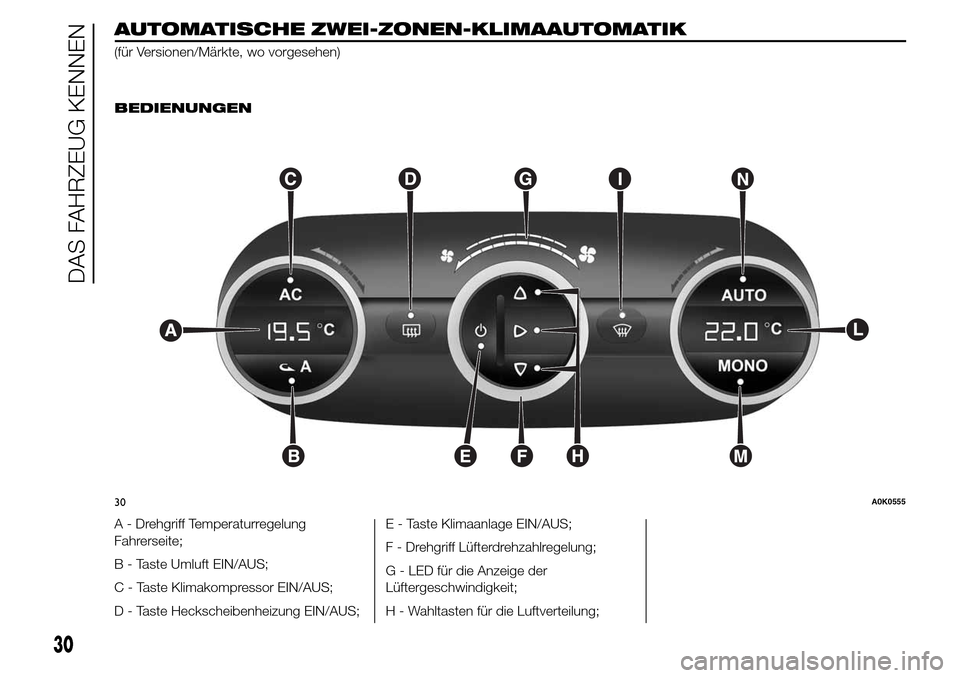

AUTOMATISCHEZWEI-ZONEN-KLIMAAUTOMATIK
(für Versionen/Märkte, wo vorgesehen)
.
BEDIENUNGEN
A - Drehgriff Temperaturregelung
Fahrerseite;
B - Taste Umluft EIN/AUS;
C - Taste Klimakompressor EIN/AUS;
D - Taste Heckscheibenheizung EIN/AUS;E - Taste Klimaanlage EIN/AUS;
F - Drehgriff Lüfterdrehzahlregelung;
G - LED für die Anzeige der
Lüftergeschwindigkeit;
H - Wahltasten für die Luftverteilung;
30A0K0555
30
DAS FAHRZEUG KENNEN

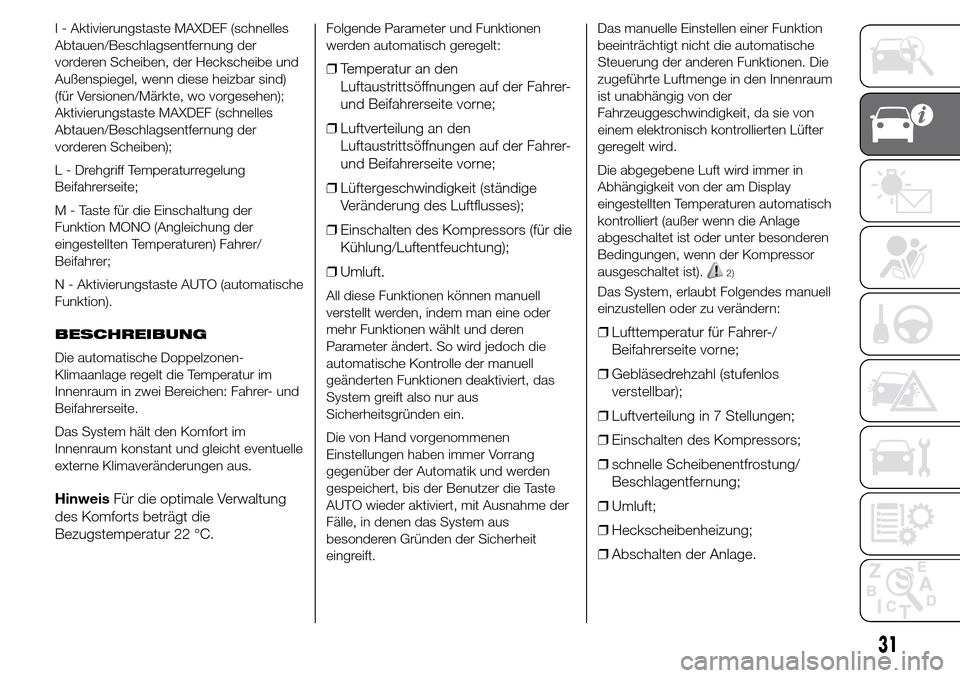

I - Aktivierungstaste MAXDEF (schnelles
Abtauen/Beschlagsentfernung der
vorderen Scheiben, der Heckscheibe und
Außenspiegel, wenn diese heizbar sind)
(für Versionen/Märkte, wo vorgesehen);
Aktivierungstaste MAXDEF (schnelles
Abtauen/Beschlagsentfernung der
vorderen Scheiben);
L - Drehgriff Temperaturregelung
Beifahrerseite;
M - Taste für die Einschaltung der
Funktion MONO (Angleichung der
eingestellten Temperaturen) Fahrer/
Beifahrer;
N - Aktivierungstaste AUTO (automatische
Funktion).
BESCHREIBUNG
Die automatische Doppelzonen-
Klimaanlage regelt die Temperatur im
Innenraum in zwei Bereichen: Fahrer- und
Beifahrerseite.
Das System hält den Komfort im
Innenraum konstant und gleicht eventuelle
externe Klimaveränderungen aus.
HinweisFür die optimale Verwaltung
des Komforts beträgt die
Bezugstemperatur 22 °C.
Folgende Parameter und Funktionen
werden automatisch geregelt:
❒Temperatur an den
Luftaustrittsöffnungen auf der Fahrer-
und Beifahrerseite vorne;
❒Luftverteilung an den
Luftaustrittsöffnungen auf der Fahrer-
und Beifahrerseite vorne;
❒Lüftergeschwindigkeit (ständige
Veränderung des Luftflusses);
❒Einschalten des Kompressors (für die
Kühlung/Luftentfeuchtung);
❒Umluft.
All diese Funktionen können manuell
verstellt werden, indem man eine oder
mehr Funktionen wählt und deren
Parameter ändert. So wird jedoch die
automatische Kontrolle der manuell
geänderten Funktionen deaktiviert, das
System greift also nur aus
Sicherheitsgründen ein.
Die von Hand vorgenommenen
Einstellungen haben immer Vorrang
gegenüber der Automatik und werden
gespeichert, bis der Benutzer die Taste
AUTO wieder aktiviert, mit Ausnahme der
Fälle, in denen das System aus
besonderen Gründen der Sicherheit
eingreift.Das manuelle Einstellen einer Funktion
beeinträchtigt nicht die automatische
Steuerung der anderen Funktionen. Die
zugeführte Luftmenge in den Innenraum
ist unabhängig von der
Fahrzeuggeschwindigkeit, da sie von
einem elektronisch kontrollierten Lüfter
geregelt wird.
Die abgegebene Luft wird immer in
Abhängigkeit von der am Display
eingestellten Temperaturen automatisch
kontrolliert (außer wenn die Anlage
abgeschaltet ist oder unter besonderen
Bedingungen, wenn der Kompressor
ausgeschaltet ist).
2)
Das System, erlaubt Folgendes manuell
einzustellen oder zu verändern:
❒Lufttemperatur für Fahrer-/
Beifahrerseite vorne;
❒Gebläsedrehzahl (stufenlos
verstellbar);
❒Luftverteilung in 7 Stellungen;
❒Einschalten des Kompressors;
❒schnelle Scheibenentfrostung/
Beschlagentfernung;
❒Umluft;
❒Heckscheibenheizung;
❒Abschalten der Anlage.
31

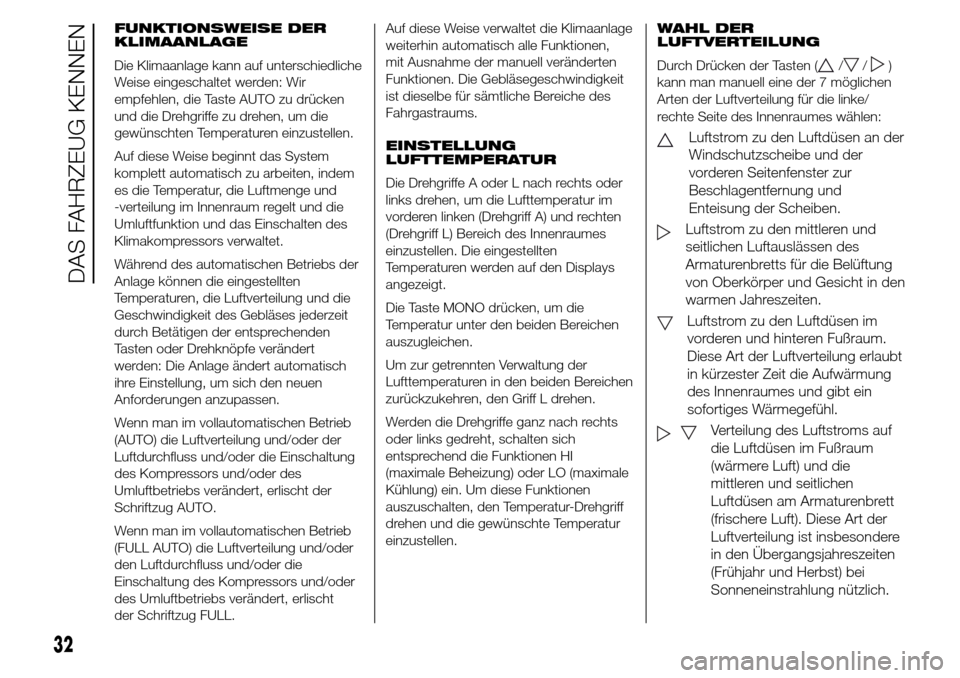

FUNKTIONSWEISE DER
KLIMAANLAGE
Die Klimaanlage kann auf unterschiedliche
Weise eingeschaltet werden: Wir
empfehlen, die Taste AUTO zu drücken
und die Drehgriffe zu drehen, um die
gewünschten Temperaturen einzustellen.
Auf diese Weise beginnt das System
komplett automatisch zu arbeiten, indem
es die Temperatur, die Luftmenge und
-verteilung im Innenraum regelt und die
Umluftfunktion und das Einschalten des
Klimakompressors verwaltet.
Während des automatischen Betriebs der
Anlage können die eingestellten
Temperaturen, die Luftverteilung und die
Geschwindigkeit des Gebläses jederzeit
durch Betätigen der entsprechenden
Tasten oder Drehknöpfe verändert
werden: Die Anlage ändert automatisch
ihre Einstellung, um sich den neuen
Anforderungen anzupassen.
Wenn man im vollautomatischen Betrieb
(AUTO) die Luftverteilung und/oder der
Luftdurchfluss und/oder die Einschaltung
des Kompressors und/oder des
Umluftbetriebs verändert, erlischt der
Schriftzug AUTO.
Wenn man im vollautomatischen Betrieb
(FULL AUTO) die Luftverteilung und/oder
den Luftdurchfluss und/oder die
Einschaltung des Kompressors und/oder
des Umluftbetriebs verändert, erlischt
der Schriftzug FULL.Auf diese Weise verwaltet die Klimaanlage
weiterhin automatisch alle Funktionen,
mit Ausnahme der manuell veränderten
Funktionen. Die Gebläsegeschwindigkeit
ist dieselbe für sämtliche Bereiche des
Fahrgastraums.
EINSTELLUNG
LUFTTEMPERATUR
Die Drehgriffe A oder L nach rechts oder
links drehen, um die Lufttemperatur im
vorderen linken (Drehgriff A) und rechten
(Drehgriff L) Bereich des Innenraumes
einzustellen. Die eingestellten
Temperaturen werden auf den Displays
angezeigt.
Die Taste MONO drücken, um die
Temperatur unter den beiden Bereichen
auszugleichen.
Um zur getrennten Verwaltung der
Lufttemperaturen in den beiden Bereichen
zurückzukehren, den Griff L drehen.
Werden die Drehgriffe ganz nach rechts
oder links gedreht, schalten sich
entsprechend die Funktionen HI
(maximale Beheizung) oder LO (maximale
Kühlung) ein. Um diese Funktionen
auszuschalten, den Temperatur-Drehgriff
drehen und die gewünschte Temperatur
einzustellen.WAHL DER
LUFTVERTEILUNG
Durch Drücken der Tasten (
//)
kann man manuell eine der 7 möglichen
Arten der Luftverteilung für die linke/
rechte Seite des Innenraumes wählen:
Luftstrom zu den Luftdüsen an der
Windschutzscheibe und der
vorderen Seitenfenster zur
Beschlagentfernung und
Enteisung der Scheiben.
Luftstrom zu den mittleren und
seitlichen Luftauslässen des
Armaturenbretts für die Belüftung
von Oberkörper und Gesicht in den
warmen Jahreszeiten.
Luftstrom zu den Luftdüsen im
vorderen und hinteren Fußraum.
Diese Art der Luftverteilung erlaubt
in kürzester Zeit die Aufwärmung
des Innenraumes und gibt ein
sofortiges Wärmegefühl.
Verteilung des Luftstroms auf
die Luftdüsen im Fußraum
(wärmere Luft) und die
mittleren und seitlichen
Luftdüsen am Armaturenbrett
(frischere Luft). Diese Art der
Luftverteilung ist insbesondere
in den Übergangsjahreszeiten
(Frühjahr und Herbst) bei
Sonneneinstrahlung nützlich.
32
DAS FAHRZEUG KENNEN

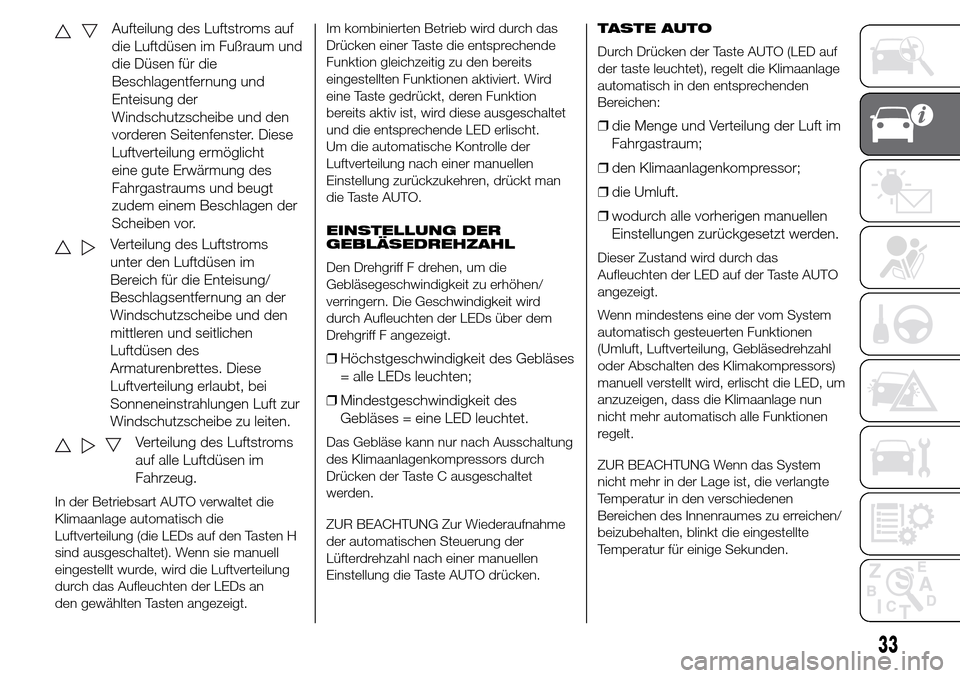

Aufteilung des Luftstroms auf
die Luftdüsen im Fußraum und
die Düsen für die
Beschlagentfernung und
Enteisung der
Windschutzscheibe und den
vorderen Seitenfenster. Diese
Luftverteilung ermöglicht
eine gute Erwärmung des
Fahrgastraums und beugt
zudem einem Beschlagen der
Scheiben vor.
Verteilung des Luftstroms
unter den Luftdüsen im
Bereich für die Enteisung/
Beschlagsentfernung an der
Windschutzscheibe und den
mittleren und seitlichen
Luftdüsen des
Armaturenbrettes. Diese
Luftverteilung erlaubt, bei
Sonneneinstrahlungen Luft zur
Windschutzscheibe zu leiten.
Verteilung des Luftstroms
auf alle Luftdüsen im
Fahrzeug.
In der Betriebsart AUTO verwaltet die
Klimaanlage automatisch die
Luftverteilung (die LEDs auf den Tasten H
sind ausgeschaltet). Wenn sie manuell
eingestellt wurde, wird die Luftverteilung
durch das Aufleuchten der LEDs an
den gewählten Tasten angezeigt.Im kombinierten Betrieb wird durch das
Drücken einer Taste die entsprechende
Funktion gleichzeitig zu den bereits
eingestellten Funktionen aktiviert. Wird
eine Taste gedrückt, deren Funktion
bereits aktiv ist, wird diese ausgeschaltet
und die entsprechende LED erlischt.
Um die automatische Kontrolle der
Luftverteilung nach einer manuellen
Einstellung zurückzukehren, drückt man
die Taste AUTO.
EINSTELLUNG DER
GEBLÄSEDREHZAHL
Den Drehgriff F drehen, um die
Gebläsegeschwindigkeit zu erhöhen/
verringern. Die Geschwindigkeit wird
durch Aufleuchten der LEDs über dem
Drehgriff F angezeigt.
❒Höchstgeschwindigkeit des Gebläses
= alle LEDs leuchten;
❒Mindestgeschwindigkeit des
Gebläses = eine LED leuchtet.
Das Gebläse kann nur nach Ausschaltung
des Klimaanlagenkompressors durch
Drücken der Taste C ausgeschaltet
werden.
ZUR BEACHTUNG Zur Wiederaufnahme
der automatischen Steuerung der
Lüfterdrehzahl nach einer manuellen
Einstellung die Taste AUTO drücken.TASTE AUTO
Durch Drücken der Taste AUTO (LED auf
der taste leuchtet), regelt die Klimaanlage
automatisch in den entsprechenden
Bereichen:
❒die Menge und Verteilung der Luft im
Fahrgastraum;
❒den Klimaanlagenkompressor;
❒die Umluft.
❒wodurch alle vorherigen manuellen
Einstellungen zurückgesetzt werden.
Dieser Zustand wird durch das
Aufleuchten der LED auf der Taste AUTO
angezeigt.
Wenn mindestens eine der vom System
automatisch gesteuerten Funktionen
(Umluft, Luftverteilung, Gebläsedrehzahl
oder Abschalten des Klimakompressors)
manuell verstellt wird, erlischt die LED, um
anzuzeigen, dass die Klimaanlage nun
nicht mehr automatisch alle Funktionen
regelt.
ZUR BEACHTUNG Wenn das System
nicht mehr in der Lage ist, die verlangte
Temperatur in den verschiedenen
Bereichen des Innenraumes zu erreichen/
beizubehalten, blinkt die eingestellte
Temperatur für einige Sekunden.
33

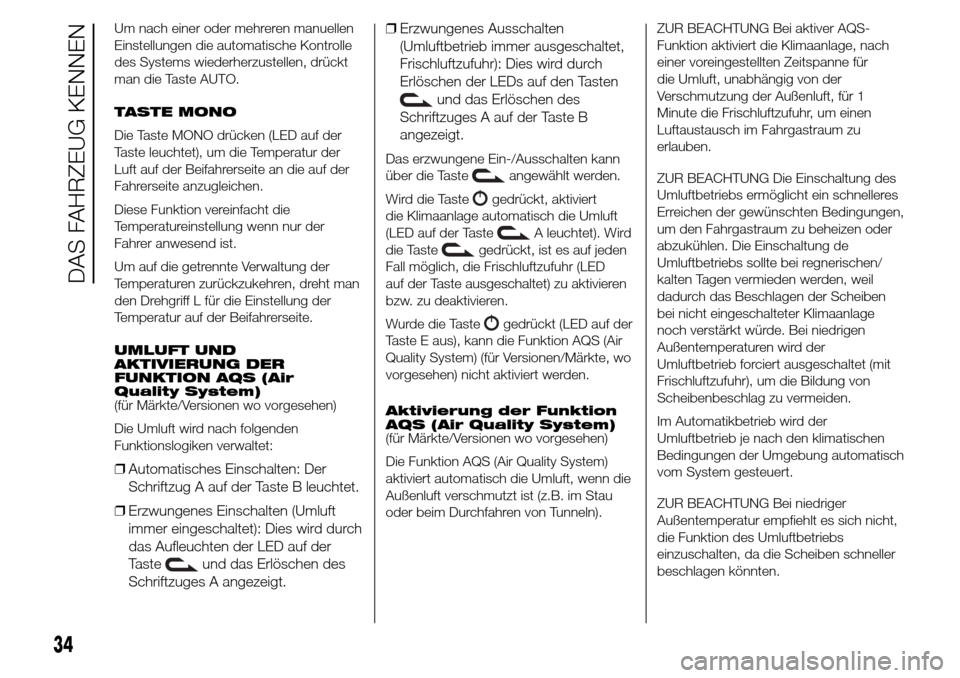

Um nach einer oder mehreren manuellen
Einstellungen die automatische Kontrolle
des Systems wiederherzustellen, drückt
man die Taste AUTO.
TASTE MONO
Die Taste MONO drücken (LED auf der
Taste leuchtet), um die Temperatur der
Luft auf der Beifahrerseite an die auf der
Fahrerseite anzugleichen.
Diese Funktion vereinfacht die
Temperatureinstellung wenn nur der
Fahrer anwesend ist.
Um auf die getrennte Verwaltung der
Temperaturen zurückzukehren, dreht man
den Drehgriff L für die Einstellung der
Temperatur auf der Beifahrerseite.
UMLUFT UND
AKTIVIERUNG DER
FUNKTION AQS (Air
Quality System)
(für Märkte/Versionen wo vorgesehen)
Die Umluft wird nach folgenden
Funktionslogiken verwaltet:
❒Automatisches Einschalten: Der
Schriftzug A auf der Taste B leuchtet.
❒Erzwungenes Einschalten (Umluft
immer eingeschaltet): Dies wird durch
das Aufleuchten der LED auf der
Taste
und das Erlöschen des
Schriftzuges A angezeigt.❒Erzwungenes Ausschalten
(Umluftbetrieb immer ausgeschaltet,
Frischluftzufuhr): Dies wird durch
Erlöschen der LEDs auf den Tasten
und das Erlöschen des
Schriftzuges A auf der Taste B
angezeigt.
Das erzwungene Ein-/Ausschalten kann
über die Taste
angewählt werden.
Wird die Taste
gedrückt, aktiviert
die Klimaanlage automatisch die Umluft
(LED auf der Taste
A leuchtet). Wird
die Taste
gedrückt, ist es auf jeden
Fall möglich, die Frischluftzufuhr (LED
auf der Taste ausgeschaltet) zu aktivieren
bzw. zu deaktivieren.
Wurde die Taste
gedrückt (LED auf der
Taste E aus), kann die Funktion AQS (Air
Quality System) (für Versionen/Märkte, wo
vorgesehen) nicht aktiviert werden.
Aktivierung der Funktion
AQS (Air Quality System)
(für Märkte/Versionen wo vorgesehen)
Die Funktion AQS (Air Quality System)
aktiviert automatisch die Umluft, wenn die
Außenluft verschmutzt ist (z.B. im Stau
oder beim Durchfahren von Tunneln).ZUR BEACHTUNG Bei aktiver AQS-
Funktion aktiviert die Klimaanlage, nach
einer voreingestellten Zeitspanne für
die Umluft, unabhängig von der
Verschmutzung der Außenluft, für 1
Minute die Frischluftzufuhr, um einen
Luftaustausch im Fahrgastraum zu
erlauben.
ZUR BEACHTUNG Die Einschaltung des
Umluftbetriebs ermöglicht ein schnelleres
Erreichen der gewünschten Bedingungen,
um den Fahrgastraum zu beheizen oder
abzukühlen. Die Einschaltung de
Umluftbetriebs sollte bei regnerischen/
kalten Tagen vermieden werden, weil
dadurch das Beschlagen der Scheiben
bei nicht eingeschalteter Klimaanlage
noch verstärkt würde. Bei niedrigen
Außentemperaturen wird der
Umluftbetrieb forciert ausgeschaltet (mit
Frischluftzufuhr), um die Bildung von
Scheibenbeschlag zu vermeiden.
Im Automatikbetrieb wird der
Umluftbetrieb je nach den klimatischen
Bedingungen der Umgebung automatisch
vom System gesteuert.
ZUR BEACHTUNG Bei niedriger
Außentemperatur empfiehlt es sich nicht,
die Funktion des Umluftbetriebs
einzuschalten, da die Scheiben schneller
beschlagen könnten.
34
DAS FAHRZEUG KENNEN

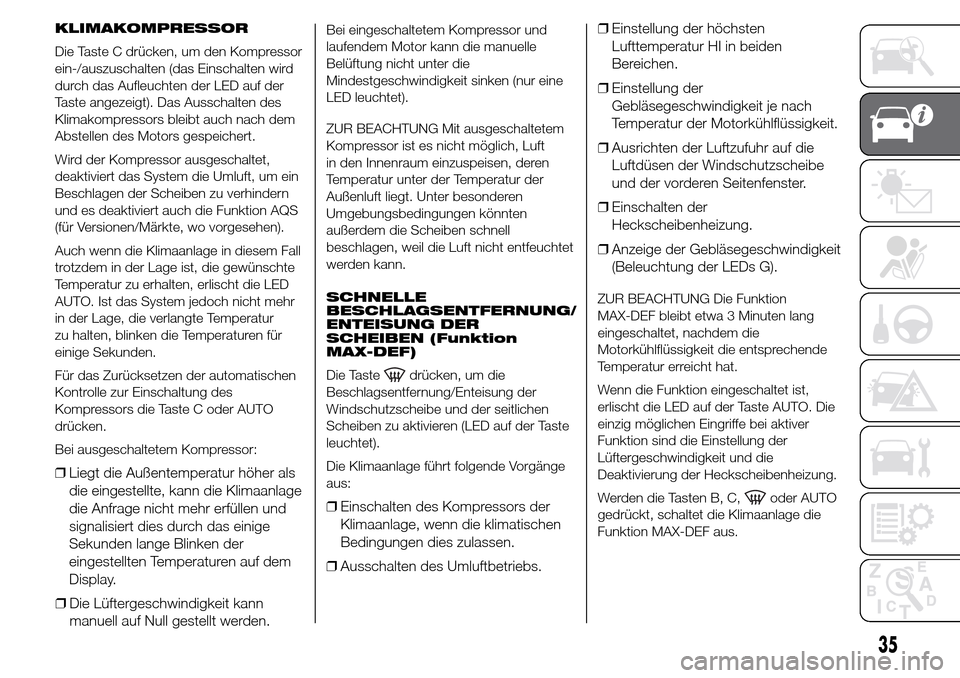

KLIMAKOMPRESSOR
Die Taste C drücken, um den Kompressor
ein-/auszuschalten (das Einschalten wird
durch das Aufleuchten der LED auf der
Taste angezeigt). Das Ausschalten des
Klimakompressors bleibt auch nach dem
Abstellen des Motors gespeichert.
Wird der Kompressor ausgeschaltet,
deaktiviert das System die Umluft, um ein
Beschlagen der Scheiben zu verhindern
und es deaktiviert auch die Funktion AQS
(für Versionen/Märkte, wo vorgesehen).
Auch wenn die Klimaanlage in diesem Fall
trotzdem in der Lage ist, die gewünschte
Temperatur zu erhalten, erlischt die LED
AUTO. Ist das System jedoch nicht mehr
in der Lage, die verlangte Temperatur
zu halten, blinken die Temperaturen für
einige Sekunden.
Für das Zurücksetzen der automatischen
Kontrolle zur Einschaltung des
Kompressors die Taste C oder AUTO
drücken.
Bei ausgeschaltetem Kompressor:
❒Liegt die Außentemperatur höher als
die eingestellte, kann die Klimaanlage
die Anfrage nicht mehr erfüllen und
signalisiert dies durch das einige
Sekunden lange Blinken der
eingestellten Temperaturen auf dem
Display.
❒Die Lüftergeschwindigkeit kann
manuell auf Null gestellt werden.
Bei eingeschaltetem Kompressor und
laufendem Motor kann die manuelle
Belüftung nicht unter die
Mindestgeschwindigkeit sinken (nur eine
LED leuchtet).
ZUR BEACHTUNG Mit ausgeschaltetem
Kompressor ist es nicht möglich, Luft
in den Innenraum einzuspeisen, deren
Temperatur unter der Temperatur der
Außenluft liegt. Unter besonderen
Umgebungsbedingungen könnten
außerdem die Scheiben schnell
beschlagen, weil die Luft nicht entfeuchtet
werden kann.
SCHNELLE
BESCHLAGSENTFERNUNG/
ENTEISUNG DER
SCHEIBEN (Funktion
MAX-DEF)
Die Taste
drücken, um die
Beschlagsentfernung/Enteisung der
Windschutzscheibe und der seitlichen
Scheiben zu aktivieren (LED auf der Taste
leuchtet).
Die Klimaanlage führt folgende Vorgänge
aus:
❒Einschalten des Kompressors der
Klimaanlage, wenn die klimatischen
Bedingungen dies zulassen.
❒Ausschalten des Umluftbetriebs.❒Einstellung der höchsten
Lufttemperatur HI in beiden
Bereichen.
❒Einstellung der
Gebläsegeschwindigkeit je nach
Temperatur der Motorkühlflüssigkeit.
❒Ausrichten der Luftzufuhr auf die
Luftdüsen der Windschutzscheibe
und der vorderen Seitenfenster.
❒Einschalten der
Heckscheibenheizung.
❒Anzeige der Gebläsegeschwindigkeit
(Beleuchtung der LEDs G).
ZUR BEACHTUNG Die Funktion
MAX-DEF bleibt etwa 3 Minuten lang
eingeschaltet, nachdem die
Motorkühlflüssigkeit die entsprechende
Temperatur erreicht hat.
Wenn die Funktion eingeschaltet ist,
erlischt die LED auf der Taste AUTO. Die
einzig möglichen Eingriffe bei aktiver
Funktion sind die Einstellung der
Lüftergeschwindigkeit und die
Deaktivierung der Heckscheibenheizung.
Werden die Tasten B, C,
oder AUTO
gedrückt, schaltet die Klimaanlage die
Funktion MAX-DEF aus.
35

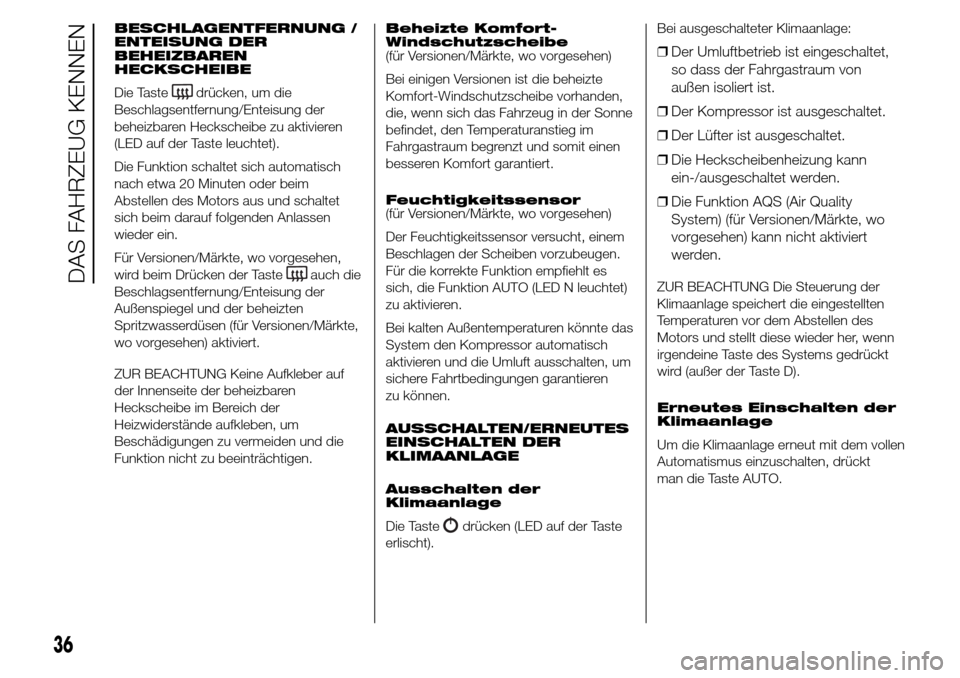

BESCHLAGENTFERNUNG /
ENTEISUNG DER
BEHEIZBAREN
HECKSCHEIBE
Die Taste
drücken, um die
Beschlagsentfernung/Enteisung der
beheizbaren Heckscheibe zu aktivieren
(LED auf der Taste leuchtet).
Die Funktion schaltet sich automatisch
nach etwa 20 Minuten oder beim
Abstellen des Motors aus und schaltet
sich beim darauf folgenden Anlassen
wieder ein.
Für Versionen/Märkte, wo vorgesehen,
wird beim Drücken der Taste
auch die
Beschlagsentfernung/Enteisung der
Außenspiegel und der beheizten
Spritzwasserdüsen (für Versionen/Märkte,
wo vorgesehen) aktiviert.
ZUR BEACHTUNG Keine Aufkleber auf
der Innenseite der beheizbaren
Heckscheibe im Bereich der
Heizwiderstände aufkleben, um
Beschädigungen zu vermeiden und die
Funktion nicht zu beeinträchtigen.Beheizte Komfort-
Windschutzscheibe
(für Versionen/Märkte, wo vorgesehen)
Bei einigen Versionen ist die beheizte
Komfort-Windschutzscheibe vorhanden,
die, wenn sich das Fahrzeug in der Sonne
befindet, den Temperaturanstieg im
Fahrgastraum begrenzt und somit einen
besseren Komfort garantiert.
Feuchtigkeitssensor
(für Versionen/Märkte, wo vorgesehen)
Der Feuchtigkeitssensor versucht, einem
Beschlagen der Scheiben vorzubeugen.
Für die korrekte Funktion empfiehlt es
sich, die Funktion AUTO (LED N leuchtet)
zu aktivieren.
Bei kalten Außentemperaturen könnte das
System den Kompressor automatisch
aktivieren und die Umluft ausschalten, um
sichere Fahrtbedingungen garantieren
zu können.
AUSSCHALTEN/ERNEUTES
EINSCHALTEN DER
KLIMAANLAGE
Ausschalten der
Klimaanlage
Die Taste
drücken (LED auf der Taste
erlischt).Bei ausgeschalteter Klimaanlage:
❒Der Umluftbetrieb ist eingeschaltet,
so dass der Fahrgastraum von
außen isoliert ist.
❒Der Kompressor ist ausgeschaltet.
❒Der Lüfter ist ausgeschaltet.
❒Die Heckscheibenheizung kann
ein-/ausgeschaltet werden.
❒Die Funktion AQS (Air Quality
System) (für Versionen/Märkte, wo
vorgesehen) kann nicht aktiviert
werden.
ZUR BEACHTUNG Die Steuerung der
Klimaanlage speichert die eingestellten
Temperaturen vor dem Abstellen des
Motors und stellt diese wieder her, wenn
irgendeine Taste des Systems gedrückt
wird (außer der Taste D).
Erneutes Einschalten der
Klimaanlage
Um die Klimaanlage erneut mit dem vollen
Automatismus einzuschalten, drückt
man die Taste AUTO.
36
DAS FAHRZEUG KENNEN
