2016 Alfa Romeo Giulietta Betriebsanleitung (in German)

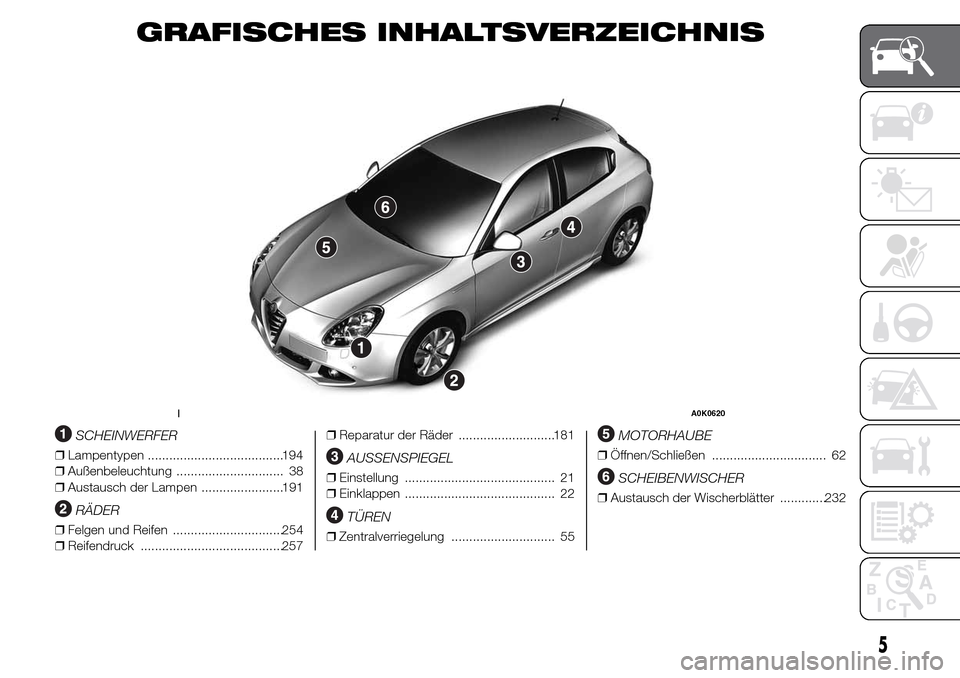

GRAFISCHES INHALTSVERZEICHNIS
.
SCHEINWERFER
❒Lampentypen ......................................194
❒Außenbeleuchtung .............................. 38
❒Austausch der Lampen .......................191
RÄDER
❒Felgen und Reifen ...............................254
❒Reifendruck ........................................257❒Reparatur der Räder ...........................181
AUSSENSPIEGEL
❒Einstellung .......................................... 21
❒Einklappen .......................................... 22
TÜREN
❒Zentralverriegelung ............................. 55
MOTORHAUBE
❒Öffnen/Schließen ................................ 62
SCHEIBENWISCHER
❒Austausch der Wischerblätter .............232
1A0K0620
5

.

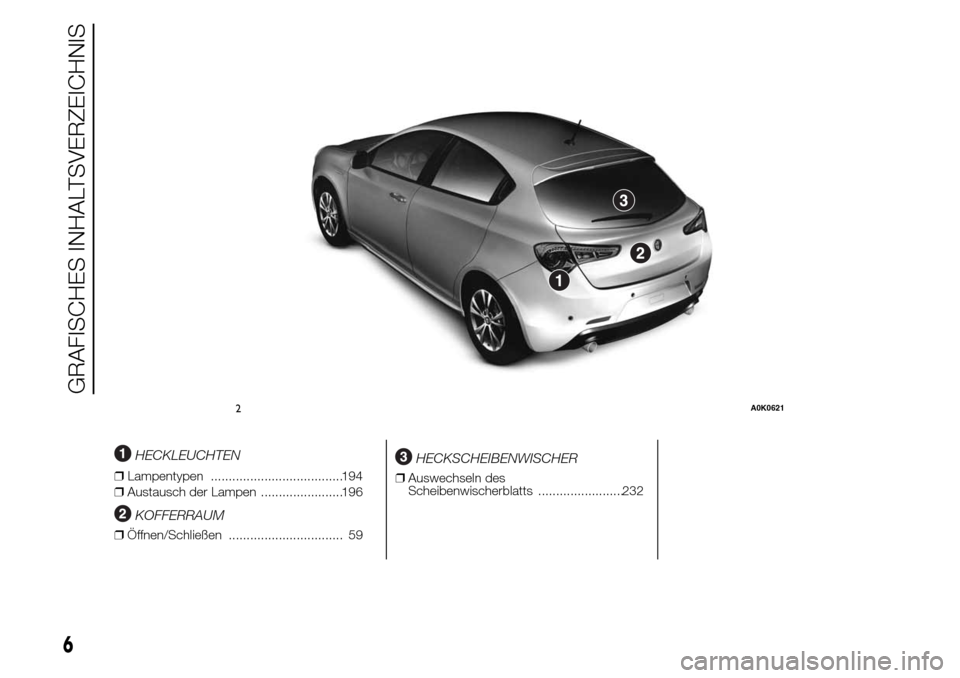

HECKLEUCHTEN
❒Lampentypen .....................................194
❒Austausch der Lampen .......................196
KOFFERRAUM
❒Öffnen/Schließen ................................ 59
HECKSCHEIBENWISCHER
❒Auswechseln des
Scheibenwischerblatts ........................232
.
2A0K0621
6
GRAFISCHES INHALTSVERZEICHNIS

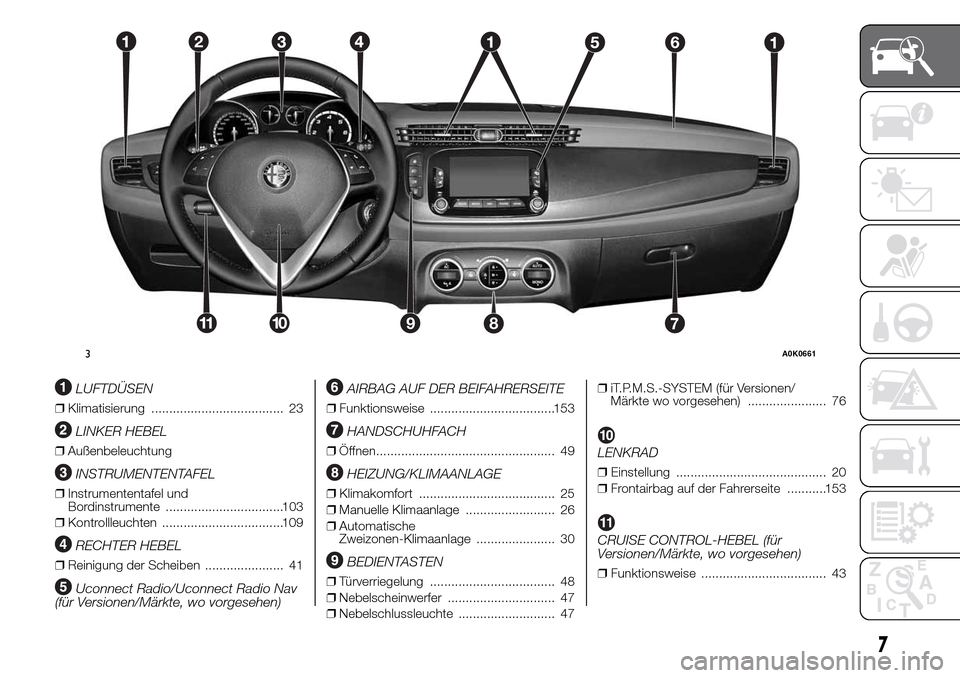

LUFTDÜSEN
❒Klimatisierung ..................................... 23
LINKER HEBEL
❒Außenbeleuchtung
INSTRUMENTENTAFEL
❒Instrumententafel und
Bordinstrumente .................................103
❒Kontrollleuchten ..................................109
RECHTER HEBEL
❒Reinigung der Scheiben ...................... 41
Uconnect Radio/Uconnect Radio Nav
(für Versionen/Märkte, wo vorgesehen)
AIRBAG AUF DER BEIFAHRERSEITE
❒Funktionsweise ...................................153
HANDSCHUHFACH
❒Öffnen.................................................. 49
HEIZUNG/KLIMAANLAGE
❒Klimakomfort ...................................... 25
❒Manuelle Klimaanlage ......................... 26
❒Automatische
Zweizonen-Klimaanlage ...................... 30
BEDIENTASTEN
❒Türverriegelung ................................... 48
❒Nebelscheinwerfer .............................. 47
❒Nebelschlussleuchte ........................... 47❒iT.P.M.S.-SYSTEM (für Versionen/
Märkte wo vorgesehen) ...................... 76
LENKRAD
❒Einstellung .......................................... 20
❒Frontairbag auf der Fahrerseite ...........153
CRUISE CONTROL-HEBEL (für
Versionen/Märkte, wo vorgesehen)
❒Funktionsweise ................................... 43
126
7111089
3A0K0661
7

.

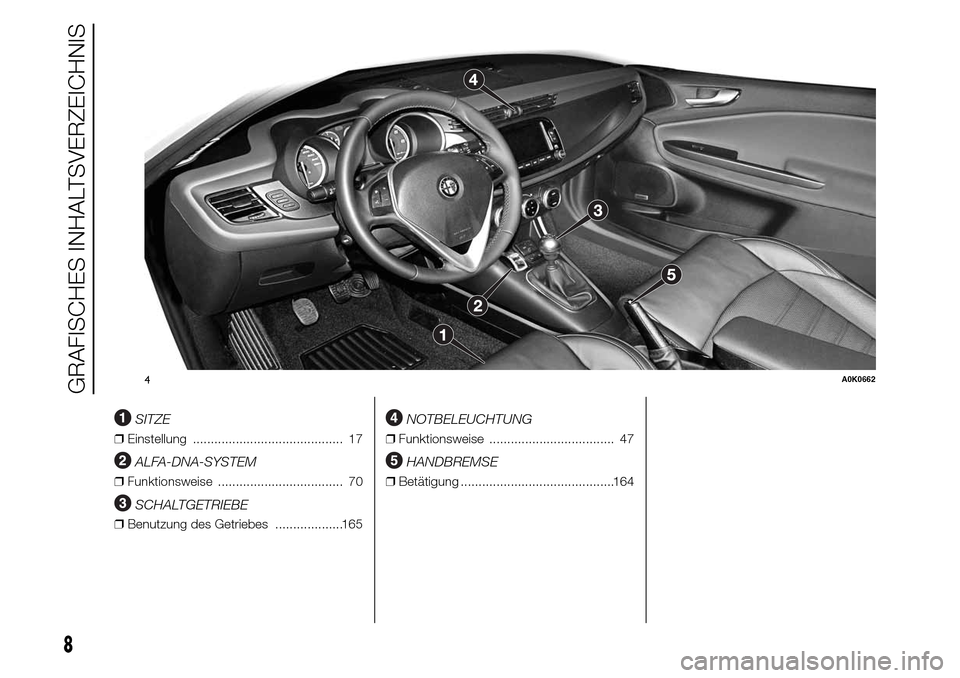

SITZE
❒Einstellung .......................................... 17
ALFA-DNA-SYSTEM
❒Funktionsweise ................................... 70
SCHALTGETRIEBE
❒Benutzung des Getriebes ...................165
NOTBELEUCHTUNG
❒Funktionsweise ................................... 47
HANDBREMSE
❒Betätigung ...........................................164
4A0K0662
8
GRAFISCHES INHALTSVERZEICHNIS

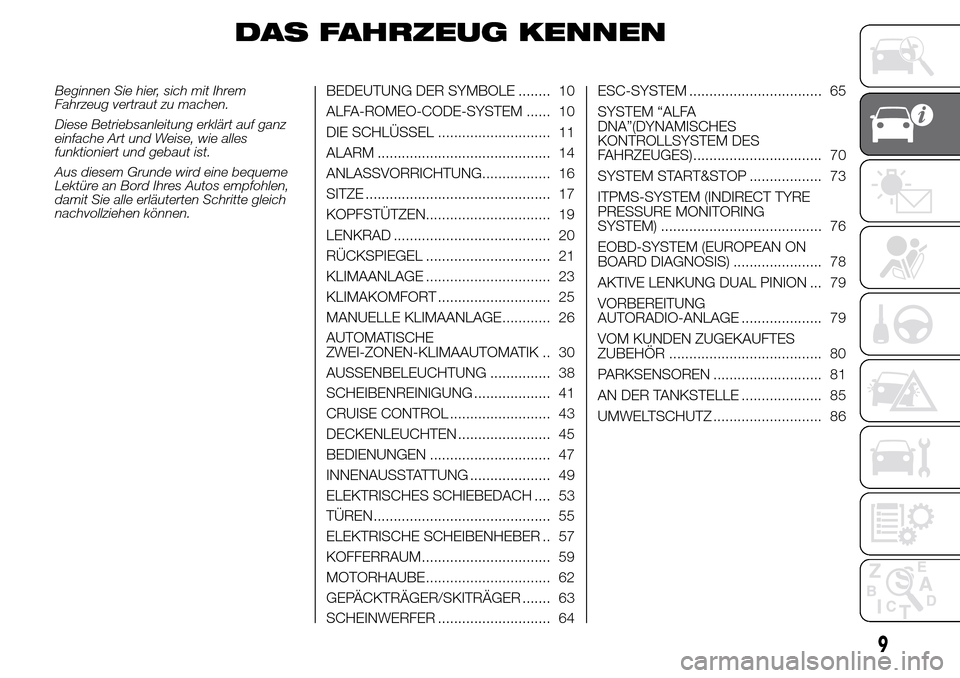

DAS FAHRZEUG KENNEN
Beginnen Sie hier, sich mit Ihrem
Fahrzeug vertraut zu machen.
Diese Betriebsanleitung erklärt auf ganz
einfache Art und Weise, wie alles
funktioniert und gebaut ist.
Aus diesem Grunde wird eine bequeme
Lektüre an Bord Ihres Autos empfohlen,
damit Sie alle erläuterten Schritte gleich
nachvollziehen können.BEDEUTUNG DER SYMBOLE ........ 10
ALFA-ROMEO-CODE-SYSTEM ...... 10
DIE SCHLÜSSEL ............................ 11
ALARM ........................................... 14
ANLASSVORRICHTUNG................. 16
SITZE .............................................. 17
KOPFSTÜTZEN............................... 19
LENKRAD ....................................... 20
RÜCKSPIEGEL ............................... 21
KLIMAANLAGE ............................... 23
KLIMAKOMFORT ............................ 25
MANUELLE KLIMAANLAGE............ 26
AUTOMATISCHE
ZWEI-ZONEN-KLIMAAUTOMATIK .. 30
AUSSENBELEUCHTUNG ............... 38
SCHEIBENREINIGUNG ................... 41
CRUISE CONTROL ......................... 43
DECKENLEUCHTEN ....................... 45
BEDIENUNGEN .............................. 47
INNENAUSSTATTUNG .................... 49
ELEKTRISCHES SCHIEBEDACH .... 53
TÜREN............................................ 55
ELEKTRISCHE SCHEIBENHEBER .. 57
KOFFERRAUM................................ 59
MOTORHAUBE............................... 62
GEPÄCKTRÄGER/SKITRÄGER ....... 63
SCHEINWERFER ............................ 64ESC-SYSTEM ................................. 65
SYSTEM “ALFA
DNA”(DYNAMISCHES
KONTROLLSYSTEM DES
FAHRZEUGES)................................ 70
SYSTEM START&STOP .................. 73
ITPMS-SYSTEM (INDIRECT TYRE
PRESSURE MONITORING
SYSTEM) ........................................ 76
EOBD-SYSTEM (EUROPEAN ON
BOARD DIAGNOSIS) ...................... 78
AKTIVE LENKUNG DUAL PINION ... 79
VORBEREITUNG
AUTORADIO-ANLAGE .................... 79
VOM KUNDEN ZUGEKAUFTES
ZUBEHÖR ...................................... 80
PARKSENSOREN ........................... 81
AN DER TANKSTELLE .................... 85
UMWELTSCHUTZ ........................... 86
9

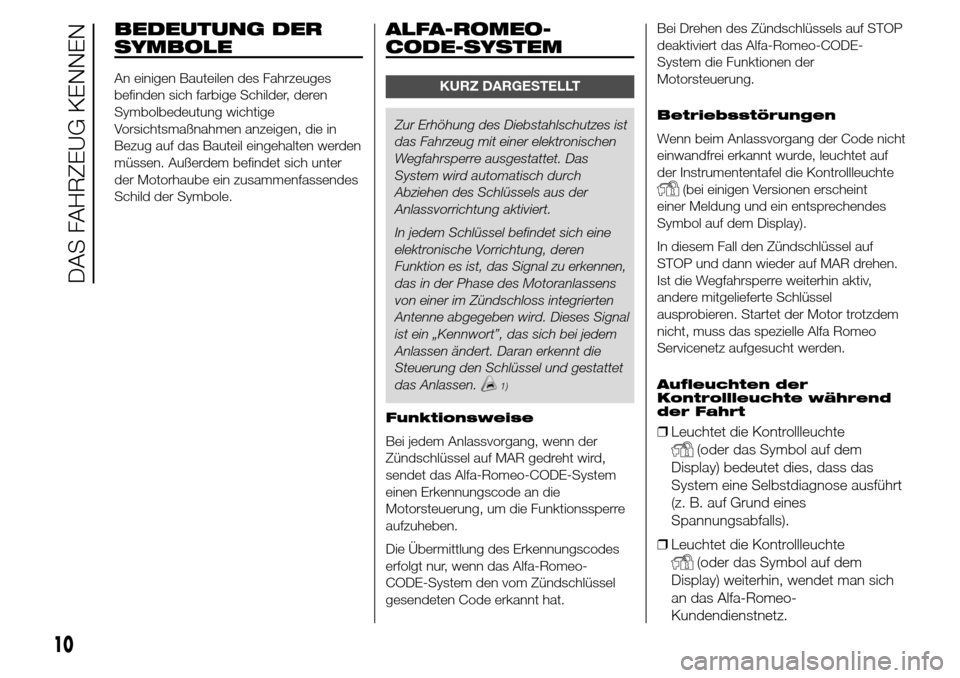

BEDEUTUNG DER
SYMBOLE
An einigen Bauteilen des Fahrzeuges
befinden sich farbige Schilder, deren
Symbolbedeutung wichtige
Vorsichtsmaßnahmen anzeigen, die in
Bezug auf das Bauteil eingehalten werden
müssen. Außerdem befindet sich unter
der Motorhaube ein zusammenfassendes
Schild der Symbole.
ALFA-ROMEO-
CODE-SYSTEM
KURZ DARGESTELLT
Zur Erhöhung des Diebstahlschutzes ist
das Fahrzeug mit einer elektronischen
Wegfahrsperre ausgestattet. Das
System wird automatisch durch
Abziehen des Schlüssels aus der
Anlassvorrichtung aktiviert.
In jedem Schlüssel befindet sich eine
elektronische Vorrichtung, deren
Funktion es ist, das Signal zu erkennen,
das in der Phase des Motoranlassens
von einer im Zündschloss integrierten
Antenne abgegeben wird. Dieses Signal
ist ein „Kennwort”, das sich bei jedem
Anlassen ändert. Daran erkennt die
Steuerung den Schlüssel und gestattet
das Anlassen.
1)
Funktionsweise
Bei jedem Anlassvorgang, wenn der
Zündschlüssel auf MAR gedreht wird,
sendet das Alfa-Romeo-CODE-System
einen Erkennungscode an die
Motorsteuerung, um die Funktionssperre
aufzuheben.
Die Übermittlung des Erkennungscodes
erfolgt nur, wenn das Alfa-Romeo-
CODE-System den vom Zündschlüssel
gesendeten Code erkannt hat.Bei Drehen des Zündschlüssels auf STOP
deaktiviert das Alfa-Romeo-CODE-
System die Funktionen der
Motorsteuerung.
Betriebsstörungen
Wenn beim Anlassvorgang der Code nicht
einwandfrei erkannt wurde, leuchtet auf
der Instrumententafel die Kontrollleuchte
(bei einigen Versionen erscheint
einer Meldung und ein entsprechendes
Symbol auf dem Display).
In diesem Fall den Zündschlüssel auf
STOP und dann wieder auf MAR drehen.
Ist die Wegfahrsperre weiterhin aktiv,
andere mitgelieferte Schlüssel
ausprobieren. Startet der Motor trotzdem
nicht, muss das spezielle Alfa Romeo
Servicenetz aufgesucht werden.
Aufleuchten der
Kontrollleuchte während
der Fahrt
❒Leuchtet die Kontrollleuchte
(oder das Symbol auf dem
Display) bedeutet dies, dass das
System eine Selbstdiagnose ausführt
(z. B. auf Grund eines
Spannungsabfalls).
❒Leuchtet die Kontrollleuchte
(oder das Symbol auf dem
Display) weiterhin, wendet man sich
an das Alfa-Romeo-
Kundendienstnetz.
10
DAS FAHRZEUG KENNEN

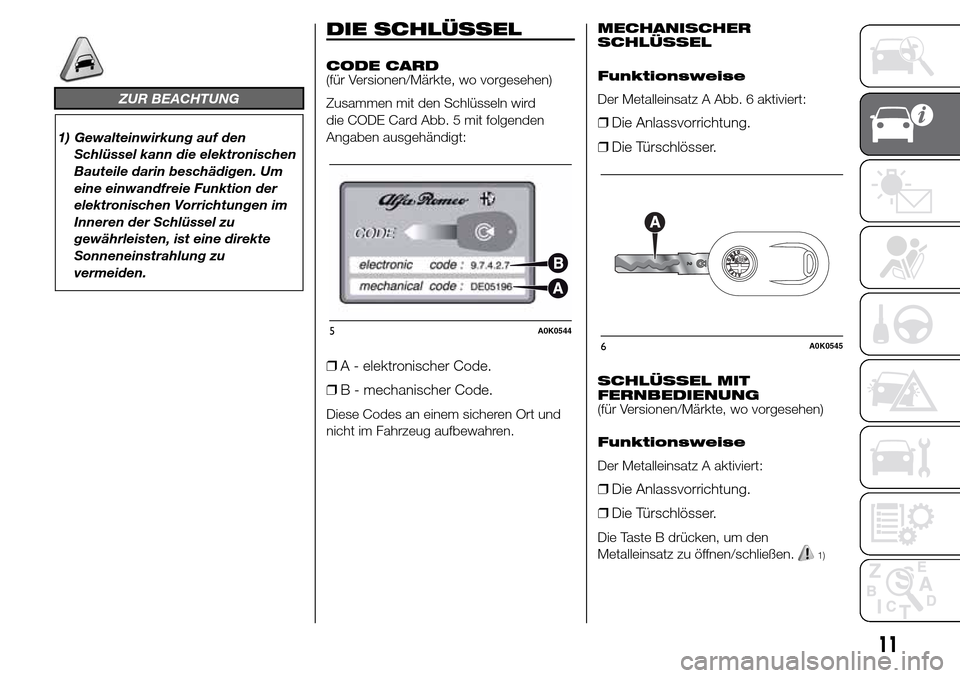

ZUR BEACHTUNG
1) Gewalteinwirkung auf den
Schlüssel kann die elektronischen
Bauteile darin beschädigen. Um
eine einwandfreie Funktion der
elektronischen Vorrichtungen im
Inneren der Schlüssel zu
gewährleisten, ist eine direkte
Sonneneinstrahlung zu
vermeiden.
DIE SCHLÜSSEL
CODE CARD
(für Versionen/Märkte, wo vorgesehen)
Zusammen mit den Schlüsseln wird
die CODE Card Abb. 5 mit folgenden
Angaben ausgehändigt:
❒A - elektronischer Code.
❒B - mechanischer Code.
Diese Codes an einem sicheren Ort und
nicht im Fahrzeug aufbewahren.MECHANISCHER
SCHLÜSSEL
Funktionsweise
Der Metalleinsatz A Abb. 6 aktiviert:
❒Die Anlassvorrichtung.
❒Die Türschlösser.
SCHLÜSSEL MIT
FERNBEDIENUNG
(für Versionen/Märkte, wo vorgesehen)
Funktionsweise
Der Metalleinsatz A aktiviert:
❒Die Anlassvorrichtung.
❒Die Türschlösser.
Die Taste B drücken, um den
Metalleinsatz zu öffnen/schließen.
1)
5A0K0544
6A0K0545
11

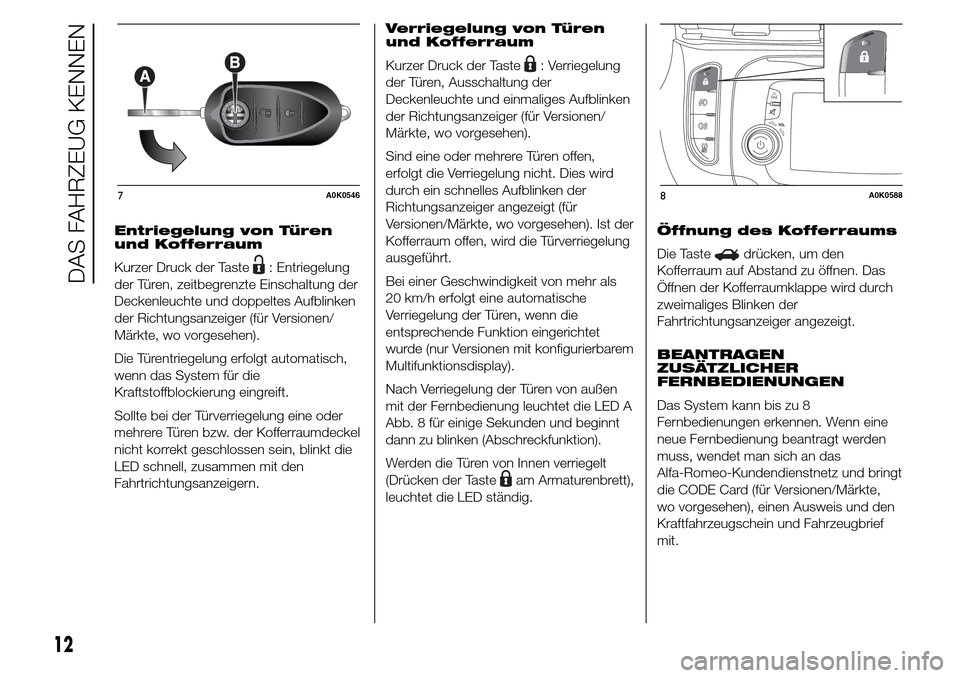

Entriegelung von Türen
und Kofferraum
Kurzer Druck der Taste
: Entriegelung
der Türen, zeitbegrenzte Einschaltung der
Deckenleuchte und doppeltes Aufblinken
der Richtungsanzeiger (für Versionen/
Märkte, wo vorgesehen).
Die Türentriegelung erfolgt automatisch,
wenn das System für die
Kraftstoffblockierung eingreift.
Sollte bei der Türverriegelung eine oder
mehrere Türen bzw. der Kofferraumdeckel
nicht korrekt geschlossen sein, blinkt die
LED schnell, zusammen mit den
Fahrtrichtungsanzeigern.Verriegelung von Türen
und Kofferraum
Kurzer Druck der Taste
: Verriegelung
der Türen, Ausschaltung der
Deckenleuchte und einmaliges Aufblinken
der Richtungsanzeiger (für Versionen/
Märkte, wo vorgesehen).
Sind eine oder mehrere Türen offen,
erfolgt die Verriegelung nicht. Dies wird
durch ein schnelles Aufblinken der
Richtungsanzeiger angezeigt (für
Versionen/Märkte, wo vorgesehen). Ist der
Kofferraum offen, wird die Türverriegelung
ausgeführt.
Bei einer Geschwindigkeit von mehr als
20 km/h erfolgt eine automatische
Verriegelung der Türen, wenn die
entsprechende Funktion eingerichtet
wurde (nur Versionen mit konfigurierbarem
Multifunktionsdisplay).
Nach Verriegelung der Türen von außen
mit der Fernbedienung leuchtet die LED A
Abb. 8 für einige Sekunden und beginnt
dann zu blinken (Abschreckfunktion).
Werden die Türen von Innen verriegelt
(Drücken der Taste
am Armaturenbrett),
leuchtet die LED ständig.Öffnung des Kofferraums
Die Taste
drücken, um den
Kofferraum auf Abstand zu öffnen. Das
Öffnen der Kofferraumklappe wird durch
zweimaliges Blinken der
Fahrtrichtungsanzeiger angezeigt.
BEANTRAGEN
ZUSÄTZLICHER
FERNBEDIENUNGEN
Das System kann bis zu 8
Fernbedienungen erkennen. Wenn eine
neue Fernbedienung beantragt werden
muss, wendet man sich an das
Alfa-Romeo-Kundendienstnetz und bringt
die CODE Card (für Versionen/Märkte,
wo vorgesehen), einen Ausweis und den
Kraftfahrzeugschein und Fahrzeugbrief
mit.
7A0K05468A0K0588
12
DAS FAHRZEUG KENNEN
