2016 Alfa Romeo Giulietta Betriebsanleitung (in German)

72) Bitte vergewissern Sie sich,
dass die Rückenlehne korrekt auf
beiden Seiten ("rote Bänder" B
sind nicht sichtbar) eingerastet
ist,Abb. 108 um zu vermeiden,
dass die Rückenlehne bei einer
scharfen Bremsung nach vorn

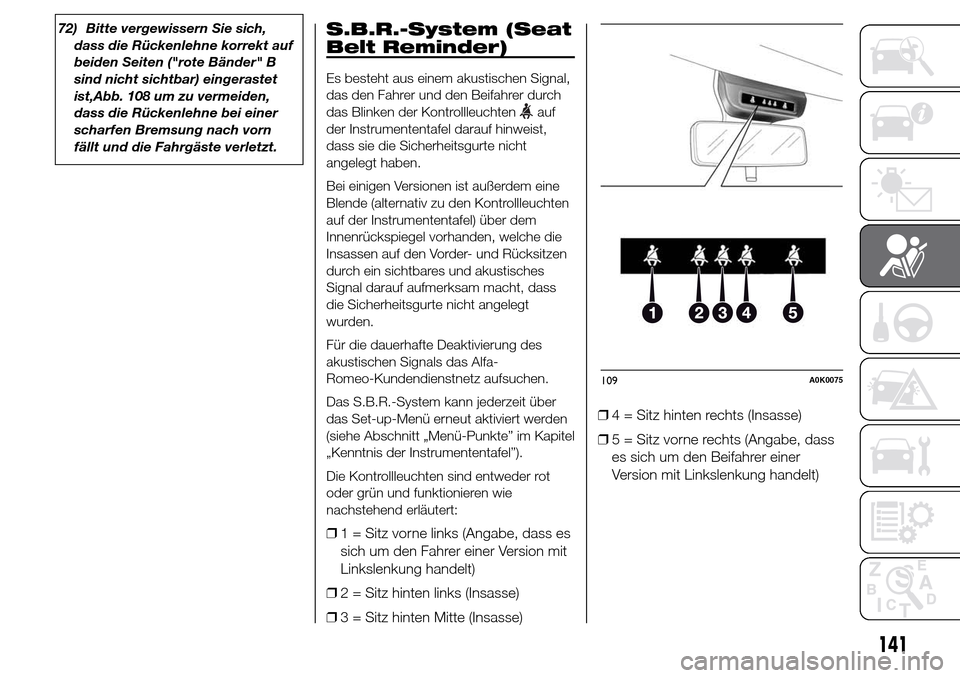

fällt und die Fahrgäste verletzt.S.B.R.-System (Seat
Belt Reminder)
Es besteht aus einem akustischen Signal,
das den Fahrer und den Beifahrer durch
das Blinken der Kontrollleuchten
auf
der Instrumententafel darauf hinweist,
dass sie die Sicherheitsgurte nicht
angelegt haben.
Bei einigen Versionen ist außerdem eine
Blende (alternativ zu den Kontrollleuchten
auf der Instrumententafel) über dem
Innenrückspiegel vorhanden, welche die
Insassen auf den Vorder- und Rücksitzen
durch ein sichtbares und akustisches
Signal darauf aufmerksam macht, dass
die Sicherheitsgurte nicht angelegt
wurden.
Für die dauerhafte Deaktivierung des
akustischen Signals das Alfa-
Romeo-Kundendienstnetz aufsuchen.
Das S.B.R.-System kann jederzeit über
das Set-up-Menü erneut aktiviert werden
(siehe Abschnitt „Menü-Punkte” im Kapitel
„Kenntnis der Instrumententafel”).
Die Kontrollleuchten sind entweder rot
oder grün und funktionieren wie
nachstehend erläutert:
❒1 = Sitz vorne links (Angabe, dass es
sich um den Fahrer einer Version mit
Linkslenkung handelt)
❒2 = Sitz hinten links (Insasse)
❒3 = Sitz hinten Mitte (Insasse)❒4 = Sitz hinten rechts (Insasse)
❒5 = Sitz vorne rechts (Angabe, dass
es sich um den Beifahrer einer
Version mit Linkslenkung handelt)
109A0K0075
141

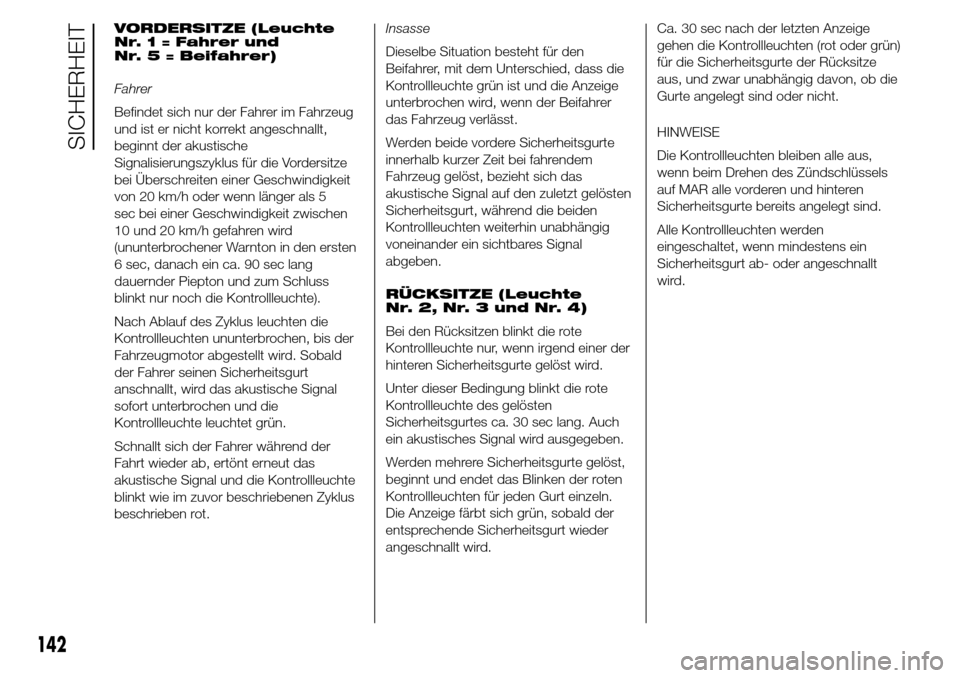

VORDERSITZE (Leuchte
Nr. 1 = Fahrer und
Nr. 5 = Beifahrer)
Fahrer
Befindet sich nur der Fahrer im Fahrzeug
und ist er nicht korrekt angeschnallt,
beginnt der akustische
Signalisierungszyklus für die Vordersitze
bei Überschreiten einer Geschwindigkeit
von 20 km/h oder wenn länger als 5
sec bei einer Geschwindigkeit zwischen
10 und 20 km/h gefahren wird
(ununterbrochener Warnton in den ersten
6 sec, danach ein ca. 90 sec lang
dauernder Piepton und zum Schluss
blinkt nur noch die Kontrollleuchte).
Nach Ablauf des Zyklus leuchten die
Kontrollleuchten ununterbrochen, bis der
Fahrzeugmotor abgestellt wird. Sobald
der Fahrer seinen Sicherheitsgurt
anschnallt, wird das akustische Signal
sofort unterbrochen und die
Kontrollleuchte leuchtet grün.
Schnallt sich der Fahrer während der
Fahrt wieder ab, ertönt erneut das
akustische Signal und die Kontrollleuchte
blinkt wie im zuvor beschriebenen Zyklus
beschrieben rot.Insasse
Dieselbe Situation besteht für den
Beifahrer, mit dem Unterschied, dass die
Kontrollleuchte grün ist und die Anzeige
unterbrochen wird, wenn der Beifahrer
das Fahrzeug verlässt.
Werden beide vordere Sicherheitsgurte
innerhalb kurzer Zeit bei fahrendem
Fahrzeug gelöst, bezieht sich das
akustische Signal auf den zuletzt gelösten
Sicherheitsgurt, während die beiden
Kontrollleuchten weiterhin unabhängig
voneinander ein sichtbares Signal
abgeben.
RÜCKSITZE (Leuchte
Nr.2,Nr.3undNr.4)
Bei den Rücksitzen blinkt die rote
Kontrollleuchte nur, wenn irgend einer der
hinteren Sicherheitsgurte gelöst wird.
Unter dieser Bedingung blinkt die rote
Kontrollleuchte des gelösten
Sicherheitsgurtes ca. 30 sec lang. Auch
ein akustisches Signal wird ausgegeben.
Werden mehrere Sicherheitsgurte gelöst,
beginnt und endet das Blinken der roten
Kontrollleuchten für jeden Gurt einzeln.
Die Anzeige färbt sich grün, sobald der
entsprechende Sicherheitsgurt wieder
angeschnallt wird.Ca. 30 sec nach der letzten Anzeige
gehen die Kontrollleuchten (rot oder grün)
für die Sicherheitsgurte der Rücksitze
aus, und zwar unabhängig davon, ob die
Gurte angelegt sind oder nicht.
HINWEISE
Die Kontrollleuchten bleiben alle aus,
wenn beim Drehen des Zündschlüssels
auf MAR alle vorderen und hinteren
Sicherheitsgurte bereits angelegt sind.
Alle Kontrollleuchten werden
eingeschaltet, wenn mindestens ein
Sicherheitsgurt ab- oder angeschnallt
wird.
142
SICHERHEIT

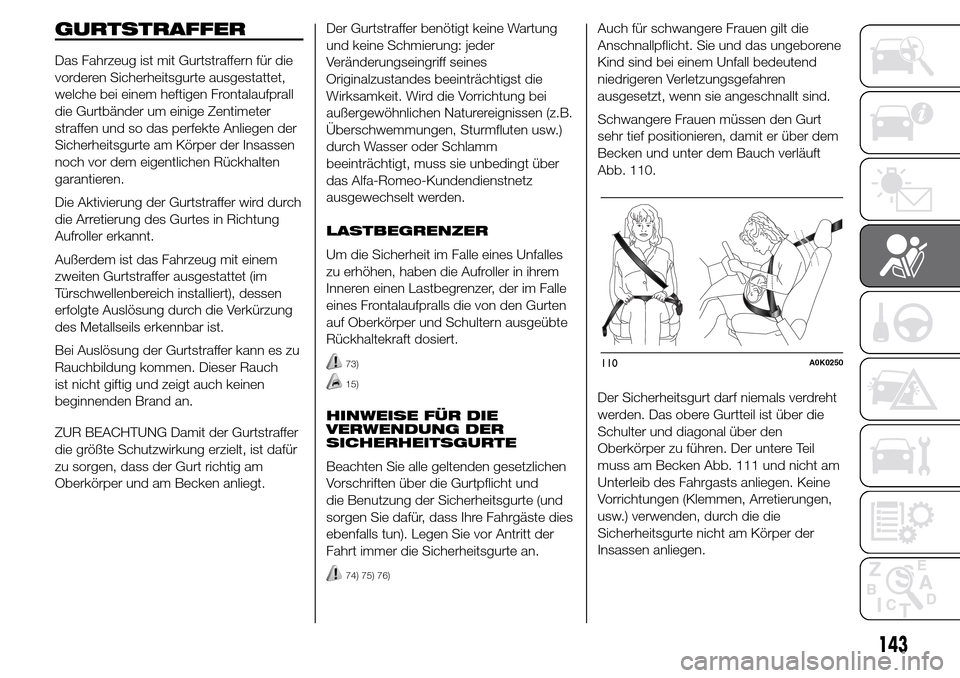

GURTSTRAFFER
Das Fahrzeug ist mit Gurtstraffern für die
vorderen Sicherheitsgurte ausgestattet,
welche bei einem heftigen Frontalaufprall
die Gurtbänder um einige Zentimeter
straffen und so das perfekte Anliegen der
Sicherheitsgurte am Körper der Insassen
noch vor dem eigentlichen Rückhalten
garantieren.
Die Aktivierung der Gurtstraffer wird durch
die Arretierung des Gurtes in Richtung
Aufroller erkannt.
Außerdem ist das Fahrzeug mit einem
zweiten Gurtstraffer ausgestattet (im
Türschwellenbereich installiert), dessen
erfolgte Auslösung durch die Verkürzung
des Metallseils erkennbar ist.
Bei Auslösung der Gurtstraffer kann es zu
Rauchbildung kommen. Dieser Rauch
ist nicht giftig und zeigt auch keinen
beginnenden Brand an.
ZUR BEACHTUNG Damit der Gurtstraffer
die größte Schutzwirkung erzielt, ist dafür
zu sorgen, dass der Gurt richtig am
Oberkörper und am Becken anliegt.Der Gurtstraffer benötigt keine Wartung
und keine Schmierung: jeder
Veränderungseingriff seines
Originalzustandes beeinträchtigst die
Wirksamkeit. Wird die Vorrichtung bei
außergewöhnlichen Naturereignissen (z.B.
Überschwemmungen, Sturmfluten usw.)
durch Wasser oder Schlamm
beeinträchtigt, muss sie unbedingt über
das Alfa-Romeo-Kundendienstnetz
ausgewechselt werden.
LASTBEGRENZER
Um die Sicherheit im Falle eines Unfalles
zu erhöhen, haben die Aufroller in ihrem
Inneren einen Lastbegrenzer, der im Falle
eines Frontalaufpralls die von den Gurten
auf Oberkörper und Schultern ausgeübte
Rückhaltekraft dosiert.
73)
15)
HINWEISE FÜR DIE
VERWENDUNG DER
SICHERHEITSGURTE
Beachten Sie alle geltenden gesetzlichen
Vorschriften über die Gurtpflicht und
die Benutzung der Sicherheitsgurte (und
sorgen Sie dafür, dass Ihre Fahrgäste dies
ebenfalls tun). Legen Sie vor Antritt der
Fahrt immer die Sicherheitsgurte an.
74) 75) 76)
Auch für schwangere Frauen gilt die
Anschnallpflicht. Sie und das ungeborene
Kind sind bei einem Unfall bedeutend
niedrigeren Verletzungsgefahren
ausgesetzt, wenn sie angeschnallt sind.
Schwangere Frauen müssen den Gurt
sehr tief positionieren, damit er über dem
Becken und unter dem Bauch verläuft
Abb. 110.
Der Sicherheitsgurt darf niemals verdreht
werden. Das obere Gurtteil ist über die
Schulter und diagonal über den
Oberkörper zu führen. Der untere Teil
muss am Becken Abb. 111 und nicht am
Unterleib des Fahrgasts anliegen. Keine
Vorrichtungen (Klemmen, Arretierungen,
usw.) verwenden, durch die die
Sicherheitsgurte nicht am Körper der
Insassen anliegen.
110A0K0250
143

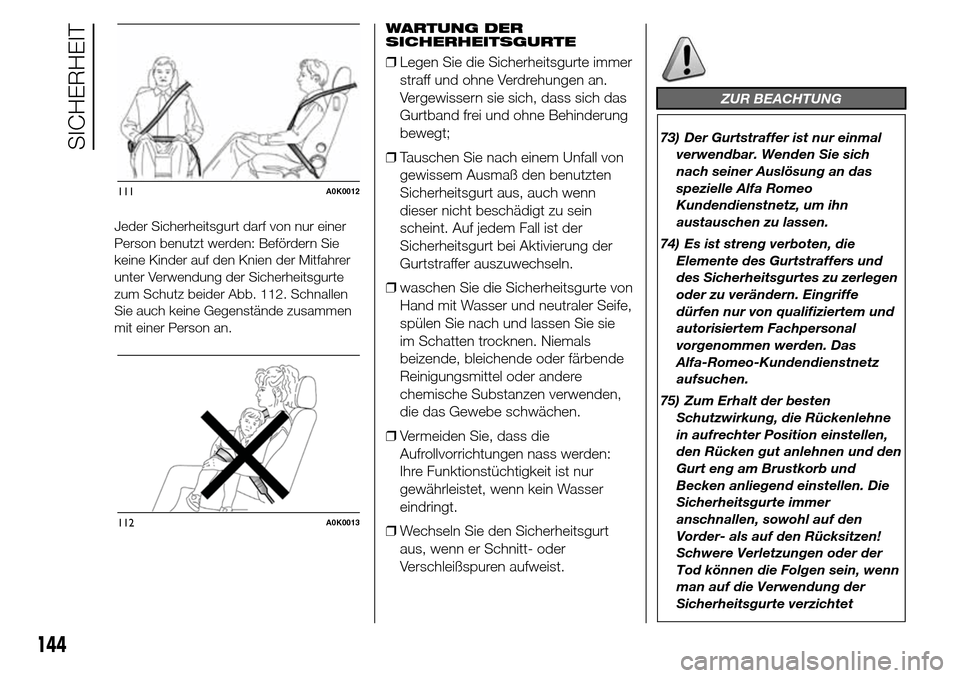

Jeder Sicherheitsgurt darf von nur einer
Person benutzt werden: Befördern Sie
keine Kinder auf den Knien der Mitfahrer
unter Verwendung der Sicherheitsgurte
zum Schutz beider Abb. 112. Schnallen
Sie auch keine Gegenstände zusammen
mit einer Person an.WARTUNG DER
SICHERHEITSGURTE
❒Legen Sie die Sicherheitsgurte immer
straff und ohne Verdrehungen an.
Vergewissern sie sich, dass sich das
Gurtband frei und ohne Behinderung
bewegt;
❒Tauschen Sie nach einem Unfall von
gewissem Ausmaß den benutzten
Sicherheitsgurt aus, auch wenn
dieser nicht beschädigt zu sein
scheint. Auf jedem Fall ist der
Sicherheitsgurt bei Aktivierung der
Gurtstraffer auszuwechseln.
❒waschen Sie die Sicherheitsgurte von
Hand mit Wasser und neutraler Seife,
spülen Sie nach und lassen Sie sie
im Schatten trocknen. Niemals
beizende, bleichende oder färbende
Reinigungsmittel oder andere
chemische Substanzen verwenden,
die das Gewebe schwächen.
❒Vermeiden Sie, dass die
Aufrollvorrichtungen nass werden:
Ihre Funktionstüchtigkeit ist nur
gewährleistet, wenn kein Wasser
eindringt.
❒Wechseln Sie den Sicherheitsgurt
aus, wenn er Schnitt- oder
Verschleißspuren aufweist.
ZUR BEACHTUNG
73) Der Gurtstraffer ist nur einmal
verwendbar. Wenden Sie sich
nach seiner Auslösung an das
spezielle Alfa Romeo
Kundendienstnetz, um ihn
austauschen zu lassen.
74) Es ist streng verboten, die
Elemente des Gurtstraffers und
des Sicherheitsgurtes zu zerlegen
oder zu verändern. Eingriffe
dürfen nur von qualifiziertem und
autorisiertem Fachpersonal
vorgenommen werden. Das
Alfa-Romeo-Kundendienstnetz
aufsuchen.
75) Zum Erhalt der besten
Schutzwirkung, die Rückenlehne
in aufrechter Position einstellen,
den Rücken gut anlehnen und den
Gurt eng am Brustkorb und
Becken anliegend einstellen. Die
Sicherheitsgurte immer
anschnallen, sowohl auf den
Vorder- als auf den Rücksitzen!
Schwere Verletzungen oder der
Tod können die Folgen sein, wenn
man auf die Verwendung der
Sicherheitsgurte verzichtet
111A0K0012
112A0K0013
144
SICHERHEIT

76) Falls der Gurt stark beansprucht
wurde, zum Beispiel bei einem
Unfall, muss er samt Verankerung
und den entsprechenden
Befestigungsschrauben und dem
Gurtstraffer ausgetauscht
werden. Der Gurt könnte, auch
wenn er keine sichtbaren Defekte
aufweist, seine
Widerstandsfähigkeit verloren
haben.
ZUR BEACHTUNG
15) Arbeiten, bei denen Stöße,
Vibrationen oder Erhitzungen
(über 100°C für die Dauer
von max. 6 Stunden) im Bereich
der Gurtstraffer auftreten, können
zu Schäden führen oder das
Auslösen bewirken. Wenn also
Arbeiten vorgenommen werden
müssen, das spezielle Alfa Romeo
Kundendienstnetz aufsuchen.

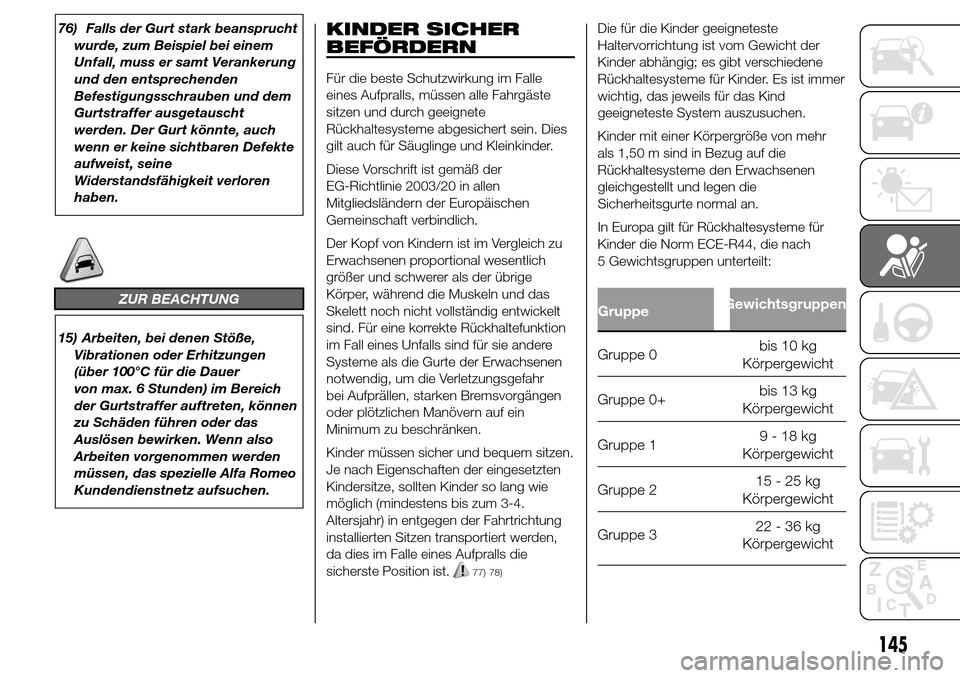

KINDER SICHER
BEFÖRDERN
Für die beste Schutzwirkung im Falle
eines Aufpralls, müssen alle Fahrgäste
sitzen und durch geeignete
Rückhaltesysteme abgesichert sein. Dies
gilt auch für Säuglinge und Kleinkinder.
Diese Vorschrift ist gemäß der
EG-Richtlinie 2003/20 in allen
Mitgliedsländern der Europäischen
Gemeinschaft verbindlich.
Der Kopf von Kindern ist im Vergleich zu
Erwachsenen proportional wesentlich
größer und schwerer als der übrige
Körper, während die Muskeln und das
Skelett noch nicht vollständig entwickelt
sind. Für eine korrekte Rückhaltefunktion
im Fall eines Unfalls sind für sie andere
Systeme als die Gurte der Erwachsenen
notwendig, um die Verletzungsgefahr
bei Aufprällen, starken Bremsvorgängen
oder plötzlichen Manövern auf ein
Minimum zu beschränken.
Kinder müssen sicher und bequem sitzen.
Je nach Eigenschaften der eingesetzten
Kindersitze, sollten Kinder so lang wie
möglich (mindestens bis zum 3-4.
Altersjahr) in entgegen der Fahrtrichtung
installierten Sitzen transportiert werden,
da dies im Falle eines Aufpralls die
sicherste Position ist.
77) 78)
Die für die Kinder geeigneteste
Haltervorrichtung ist vom Gewicht der
Kinder abhängig; es gibt verschiedene
Rückhaltesysteme für Kinder. Es ist immer
wichtig, das jeweils für das Kind
geeigneteste System auszusuchen.
Kinder mit einer Körpergröße von mehr
als 1,50 m sind in Bezug auf die
Rückhaltesysteme den Erwachsenen
gleichgestellt und legen die
Sicherheitsgurte normal an.
In Europa gilt für Rückhaltesysteme für
Kinder die Norm ECE-R44, die nach
5 Gewichtsgruppen unterteilt:
GruppeGewichtsgruppen
Gruppe 0bis 10 kg
Körpergewicht
Gruppe 0+bis 13 kg
Körpergewicht
Gruppe 19-18kg
Körpergewicht
Gruppe 215-25kg
Körpergewicht
Gruppe 322-36kg
Körpergewicht
145

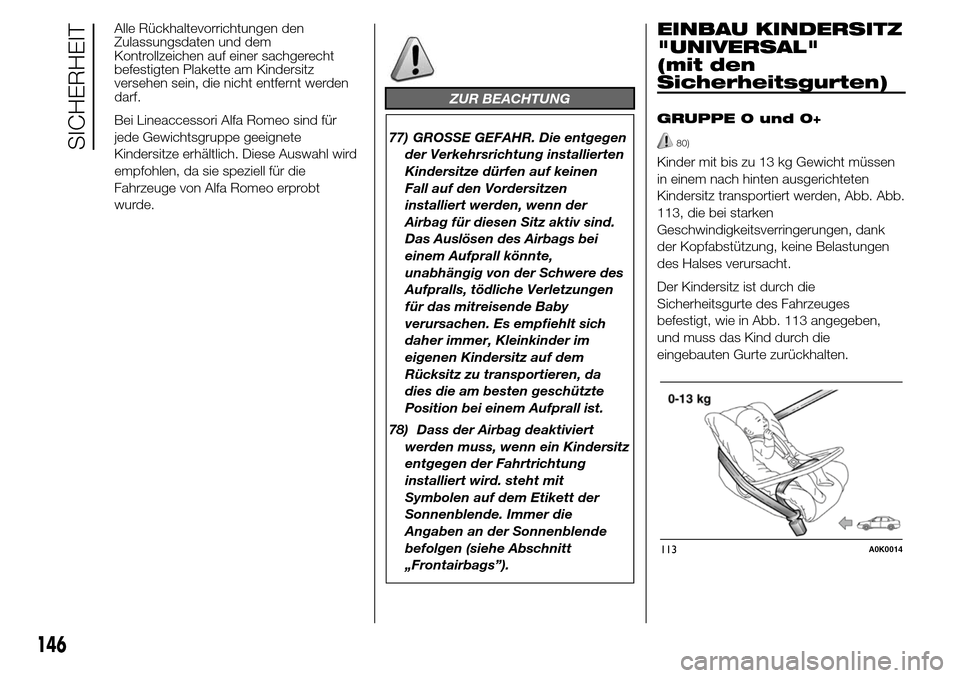

Alle Rückhaltevorrichtungen den
Zulassungsdaten und dem
Kontrollzeichen auf einer sachgerecht
befestigten Plakette am Kindersitz
versehen sein, die nicht entfernt werden
darf.
Bei Lineaccessori Alfa Romeo sind für
jede Gewichtsgruppe geeignete
Kindersitze erhältlich. Diese Auswahl wird
empfohlen, da sie speziell für die
Fahrzeuge von Alfa Romeo erprobt
wurde.
ZUR BEACHTUNG
77) GROSSE GEFAHR. Die entgegen
der Verkehrsrichtung installierten
Kindersitze dürfen auf keinen
Fall auf den Vordersitzen
installiert werden, wenn der
Airbag für diesen Sitz aktiv sind.
Das Auslösen des Airbags bei
einem Aufprall könnte,
unabhängig von der Schwere des
Aufpralls, tödliche Verletzungen
für das mitreisende Baby
verursachen. Es empfiehlt sich
daher immer, Kleinkinder im
eigenen Kindersitz auf dem
Rücksitz zu transportieren, da
dies die am besten geschützte
Position bei einem Aufprall ist.
78) Dass der Airbag deaktiviert
werden muss, wenn ein Kindersitz
entgegen der Fahrtrichtung
installiert wird. steht mit
Symbolen auf dem Etikett der
Sonnenblende. Immer die
Angaben an der Sonnenblende
befolgen (siehe Abschnitt
„Frontairbags”).
EINBAU KINDERSITZ
"UNIVERSAL"
(mit den
Sicherheitsgurten)
GRUPPE 0 und 0+
80)
Kinder mit bis zu 13 kg Gewicht müssen
in einem nach hinten ausgerichteten
Kindersitz transportiert werden, Abb. Abb.
113, die bei starken
Geschwindigkeitsverringerungen, dank
der Kopfabstützung, keine Belastungen
des Halses verursacht.
Der Kindersitz ist durch die
Sicherheitsgurte des Fahrzeuges
befestigt, wie in Abb. 113 angegeben,
und muss das Kind durch die
eingebauten Gurte zurückhalten.
113A0K0014
146
SICHERHEIT

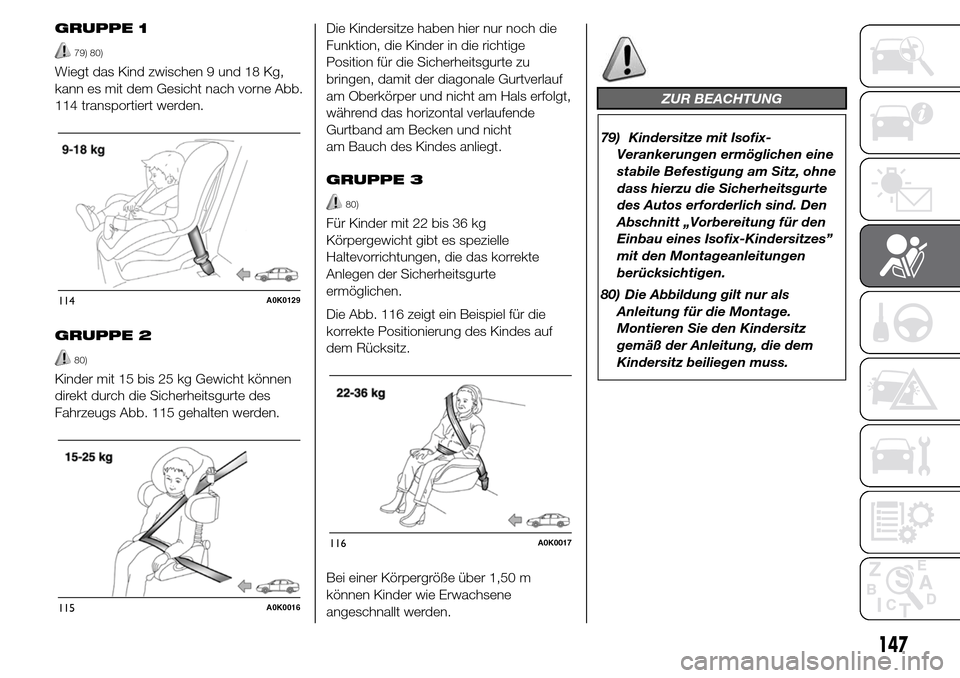

GRUPPE 1
79) 80)
Wiegt das Kind zwischen 9 und 18 Kg,
kann es mit dem Gesicht nach vorne Abb.
114 transportiert werden.
GRUPPE 2
80)
Kinder mit 15 bis 25 kg Gewicht können
direkt durch die Sicherheitsgurte des
Fahrzeugs Abb. 115 gehalten werden.Die Kindersitze haben hier nur noch die
Funktion, die Kinder in die richtige
Position für die Sicherheitsgurte zu
bringen, damit der diagonale Gurtverlauf
am Oberkörper und nicht am Hals erfolgt,
während das horizontal verlaufende
Gurtband am Becken und nicht
am Bauch des Kindes anliegt.
GRUPPE 3
80)
Für Kinder mit 22 bis 36 kg
Körpergewicht gibt es spezielle
Haltevorrichtungen, die das korrekte
Anlegen der Sicherheitsgurte
ermöglichen.
Die Abb. 116 zeigt ein Beispiel für die
korrekte Positionierung des Kindes auf
dem Rücksitz.
Bei einer Körpergröße über 1,50 m
können Kinder wie Erwachsene
angeschnallt werden.
ZUR BEACHTUNG
79) Kindersitze mit Isofix-
Verankerungen ermöglichen eine
stabile Befestigung am Sitz, ohne
dass hierzu die Sicherheitsgurte
des Autos erforderlich sind. Den
Abschnitt „Vorbereitung für den
Einbau eines Isofix-Kindersitzes”
mit den Montageanleitungen
berücksichtigen.
80) Die Abbildung gilt nur als
Anleitung für die Montage.
Montieren Sie den Kindersitz
gemäß der Anleitung, die dem
Kindersitz beiliegen muss.
114A0K0129
115A0K0016
116A0K0017
147

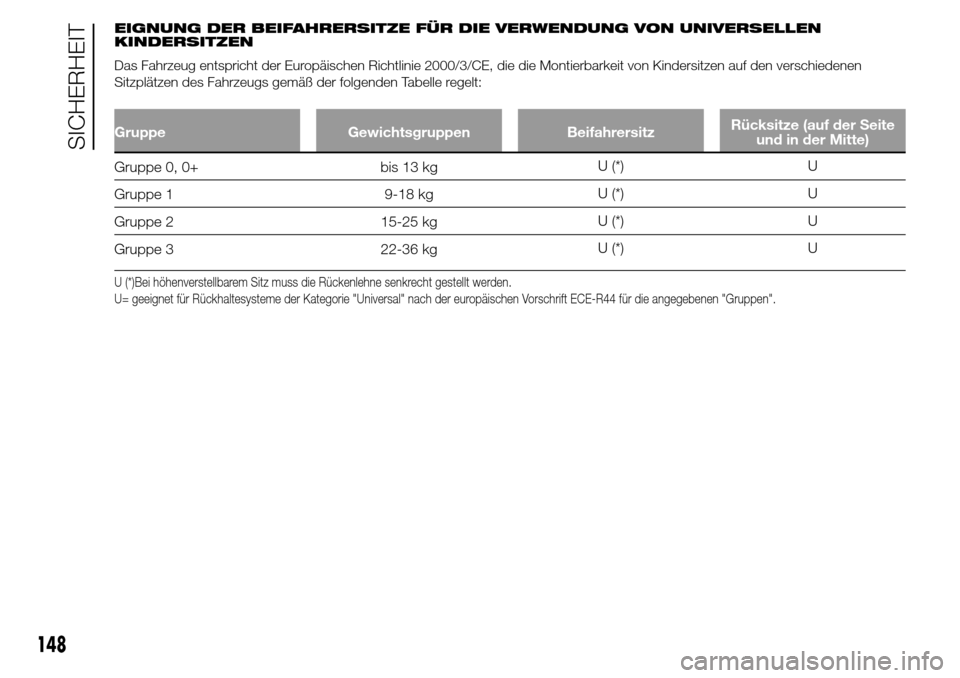

EIGNUNG DER BEIFAHRERSITZE FÜR DIE VERWENDUNG VON UNIVERSELLEN
KINDERSITZEN
Das Fahrzeug entspricht der Europäischen Richtlinie 2000/3/CE, die die Montierbarkeit von Kindersitzen auf den verschiedenen
Sitzplätzen des Fahrzeugs gemäß der folgenden Tabelle regelt:
Gruppe Gewichtsgruppen BeifahrersitzRücksitze (auf der Seite
und in der Mitte)
Gruppe 0, 0+ bis 13 kgU (*) U
Gruppe 1 9-18 kgU (*) U
Gruppe 2 15-25 kgU (*) U
Gruppe 3 22-36 kgU (*) U
U (*)Bei höhenverstellbarem Sitz muss die Rückenlehne senkrecht gestellt werden.
U= geeignet für Rückhaltesysteme der Kategorie "Universal" nach der europäischen Vorschrift ECE-R44 für die angegebenen "Gruppen".
148
SICHERHEIT
