2016 Alfa Romeo Giulietta Betriebsanleitung (in German)

Gewichtsangaben
1750 Turbo Benzin 235 PS (*)1.6 JTDM
Leergewicht (mit allen Flüssigkeiten, zu 90 %
gefülltem Kraftstofftank und ohne Optionals):1320 1310
Zuladung einschließlich Fahrer: (**) 505 505
Zulässiges Gesamtgewicht (***)
1100 1100 - Vorderachse
- Hinterachse 850 850
- Gesamt 1825 1815
Anhängelasten (kg)
1300
1300 – Gebremster Anhänger
– Ungebremster Anhänger 500 500
Max. zulässige Dachlast 50 50
Max. Last auf dem Kugelkopf
(gebremster Anhänger)60 60
(*) Für Versionen/Märkte, wo vorgesehen
(**) Sind Sonderausstattungen vorhanden (Schiebedach, Anhängerkupplung usw.), dann kann das Leergewicht zunehmen, so dass die Zuladung bei
gleichbleibendem zulässigen Gesamtgewicht abnimmt.
(***) Lasten dürfen nicht überschritten werden. Der Benutzer ist dafür verantwortlich, dass das Transportgut im Gepäckraum und/oder auf der Ladefläche unter
Berücksichtigung der maximal zulässigen Lasten verteilt wird.
261

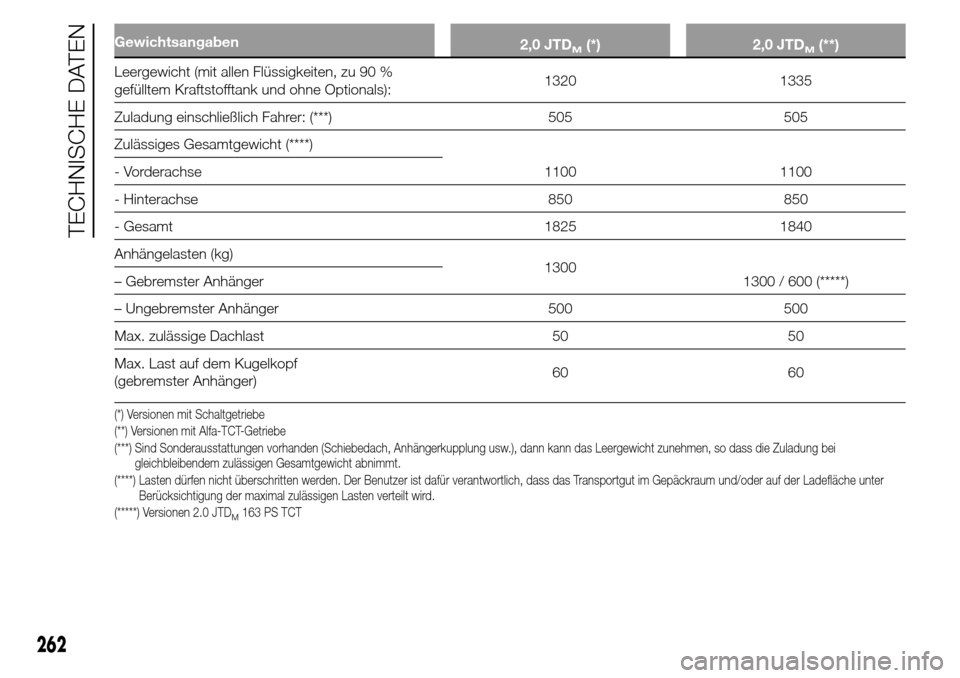

Gewichtsangaben
2,0 JTDM(*) 2,0 JTDM(**)
Leergewicht (mit allen Flüssigkeiten, zu 90 %
gefülltem Kraftstofftank und ohne Optionals):1320 1335
Zuladung einschließlich Fahrer: (***) 505 505
Zulässiges Gesamtgewicht (****)
1100 1100 - Vorderachse
- Hinterachse 850 850
- Gesamt 1825 1840
Anhängelasten (kg)
1300
1300 / 600 (*****) – Gebremster Anhänger
– Ungebremster Anhänger 500 500
Max. zulässige Dachlast 50 50
Max. Last auf dem Kugelkopf
(gebremster Anhänger)60 60
(*) Versionen mit Schaltgetriebe
(**) Versionen mit Alfa-TCT-Getriebe
(***) Sind Sonderausstattungen vorhanden (Schiebedach, Anhängerkupplung usw.), dann kann das Leergewicht zunehmen, so dass die Zuladung bei
gleichbleibendem zulässigen Gesamtgewicht abnimmt.
(****) Lasten dürfen nicht überschritten werden. Der Benutzer ist dafür verantwortlich, dass das Transportgut im Gepäckraum und/oder auf der Ladefläche unter
Berücksichtigung der maximal zulässigen Lasten verteilt wird.
(*****) Versionen 2.0 JTD
M163 PS TCT
262
TECHNISCHE DATEN

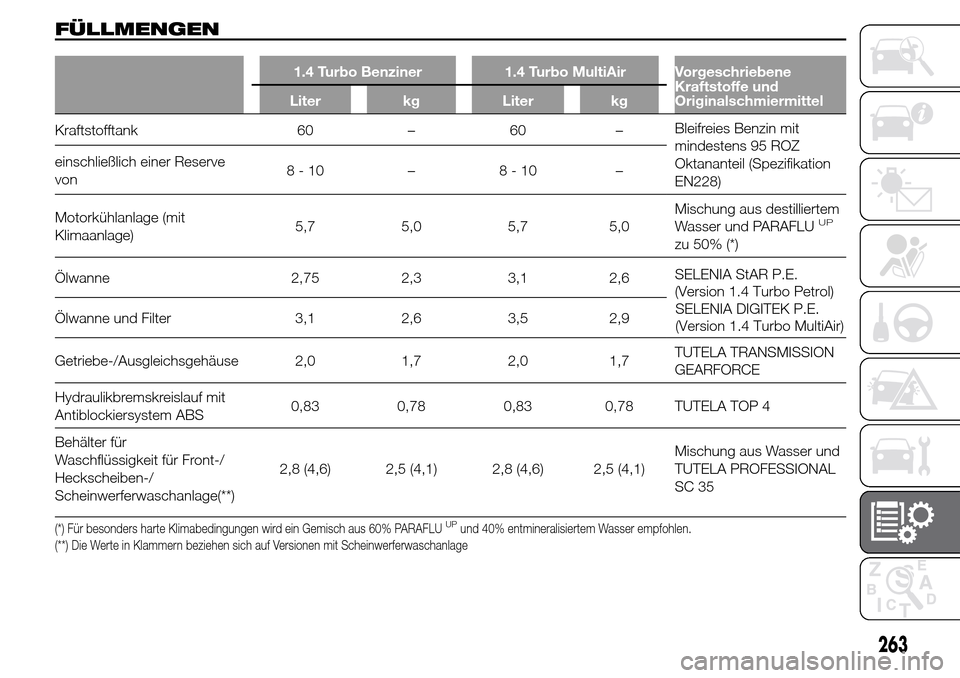

FÜLLMENGEN
1.4 Turbo Benziner 1.4 Turbo MultiAir Vorgeschriebene
Kraftstoffe und
Originalschmiermittel Liter kg Liter kg
Kraftstofftank 60 – 60 –Bleifreies Benzin mit
mindestens 95 ROZ
Oktananteil (Spezifikation
EN228) einschließlich einer Reserve
von8-10 – 8-10 –
Motorkühlanlage (mit
Klimaanlage)5,7 5,0 5,7 5,0Mischung aus destilliertem
Wasser und PARAFLU
UP
zu 50% (*)
Ölwanne 2,75 2,3 3,1 2,6
Ölwanne und Filter 3,1 2,6 3,5 2,9
Getriebe-/Ausgleichsgehäuse 2,0 1,7 2,0 1,7TUTELA TRANSMISSION
GEARFORCE
Hydraulikbremskreislauf mit
Antiblockiersystem ABS0,83 0,78 0,83 0,78 TUTELA TOP 4
Behälter für
Waschflüssigkeit für Front-/
Heckscheiben-/
Scheinwerferwaschanlage(**)2,8 (4,6) 2,5 (4,1) 2,8 (4,6) 2,5 (4,1)Mischung aus Wasser und
TUTELA PROFESSIONAL
SC 35
(*) Für besonders harte Klimabedingungen wird ein Gemisch aus 60% PARAFLUUPund 40% entmineralisiertem Wasser empfohlen.
(**) Die Werte in Klammern beziehen sich auf Versionen mit Scheinwerferwaschanlage
263
SELENIA StAR P.E.
(Version 1.4 Turbo Petrol)
SELENIA DIGITEK P.E.
(Version 1.4 Turbo MultiAir)

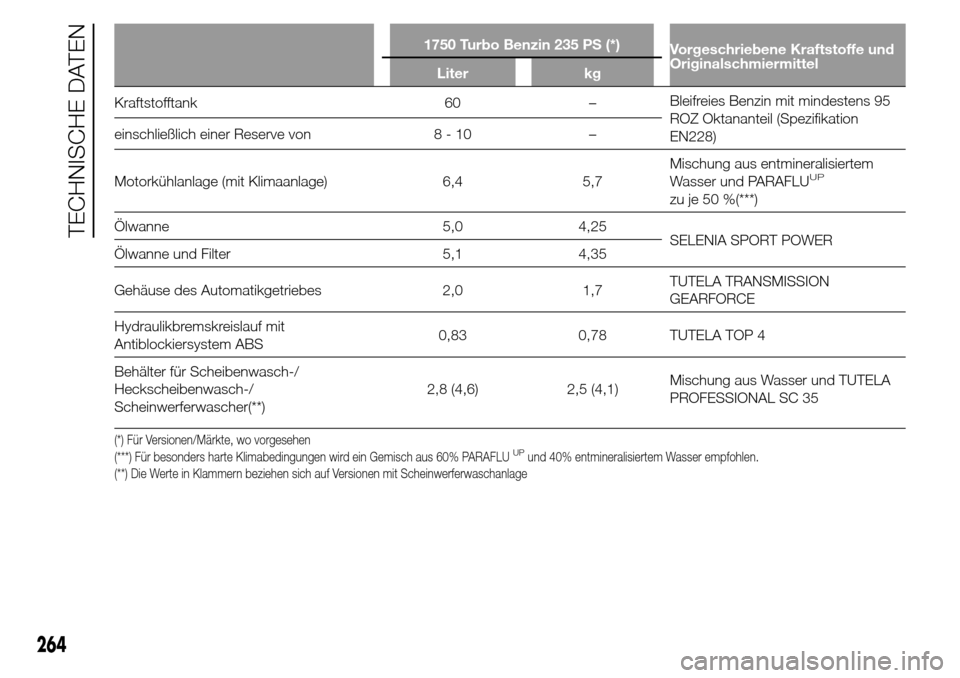

1750 Turbo Benzin 235 PS (*)
Vorgeschriebene Kraftstoffe und
Originalschmiermittel
Liter kg
Kraftstofftank 60 –Bleifreies Benzin mit mindestens 95
ROZ Oktananteil (Spezifikation
EN228) einschließlich einer Reserve von 8 - 10 –
Motorkühlanlage (mit Klimaanlage) 6,4 5,7Mischung aus entmineralisiertem
Wasser und PARAFLU
UP
zu je 50 %(***)
Ölwanne 5,0 4,25
SELENIA SPORT POWER
Ölwanne und Filter 5,1 4,35
Gehäuse des Automatikgetriebes 2,0 1,7TUTELA TRANSMISSION
GEARFORCE
Hydraulikbremskreislauf mit
Antiblockiersystem ABS0,83 0,78 TUTELA TOP 4
Behälter für Scheibenwasch-/
Heckscheibenwasch-/
Scheinwerferwascher(**)2,8 (4,6) 2,5 (4,1)Mischung aus Wasser und TUTELA
PROFESSIONAL SC 35
(*) Für Versionen/Märkte, wo vorgesehen
(***) Für besonders harte Klimabedingungen wird ein Gemisch aus 60% PARAFLUUPund 40% entmineralisiertem Wasser empfohlen.
(**) Die Werte in Klammern beziehen sich auf Versionen mit Scheinwerferwaschanlage
264

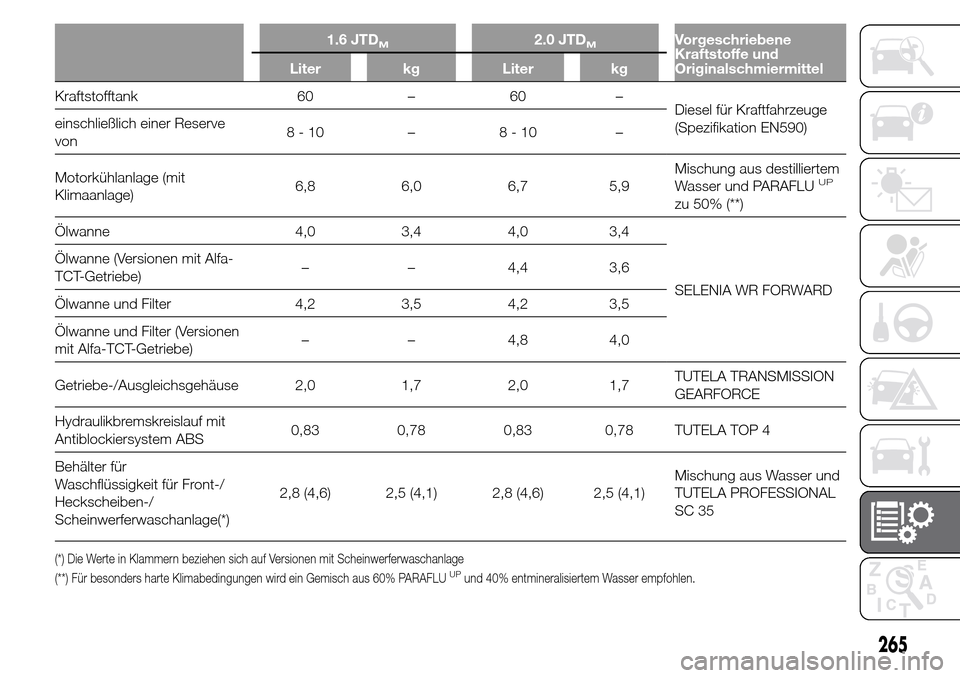

TECHNISCHE DATEN

1.6 JTDM2.0 JTDMVorgeschriebene
Kraftstoffe und
Originalschmiermittel Liter kg Liter kg
Kraftstofftank 60 – 60 –
Diesel für Kraftfahrzeuge
(Spezifikation EN590) einschließlich einer Reserve
von8-10 – 8-10 –
Motorkühlanlage (mit
Klimaanlage)6,8 6,0 6,7 5,9Mischung aus destilliertem
Wasser und PARAFLU
UP
zu 50% (**)
Ölwanne 4,0 3,4 4,0 3,4
SELENIA WR FORWARD Ölwanne (Versionen mit Alfa-
TCT-Getriebe)– – 4,4 3,6
Ölwanne und Filter 4,2 3,5 4,2 3,5
Ölwanne und Filter (Versionen
mit Alfa-TCT-Getriebe)– – 4,8 4,0
Getriebe-/Ausgleichsgehäuse 2,0 1,7 2,0 1,7TUTELA TRANSMISSION
GEARFORCE
Hydraulikbremskreislauf mit
Antiblockiersystem ABS0,83 0,78 0,83 0,78 TUTELA TOP 4
Behälter für
Waschflüssigkeit für Front-/
Heckscheiben-/
Scheinwerferwaschanlage(*)2,8 (4,6) 2,5 (4,1) 2,8 (4,6) 2,5 (4,1)Mischung aus Wasser und
TUTELA PROFESSIONAL
SC 35
(**) Für besonders harte Klimabedingungen wird ein Gemisch aus 60% PARAFLUUPund 40% entmineralisiertem Wasser empfohlen. (*) Die Werte in Klammern beziehen sich auf Versionen mit Scheinwerferwaschanlage
265

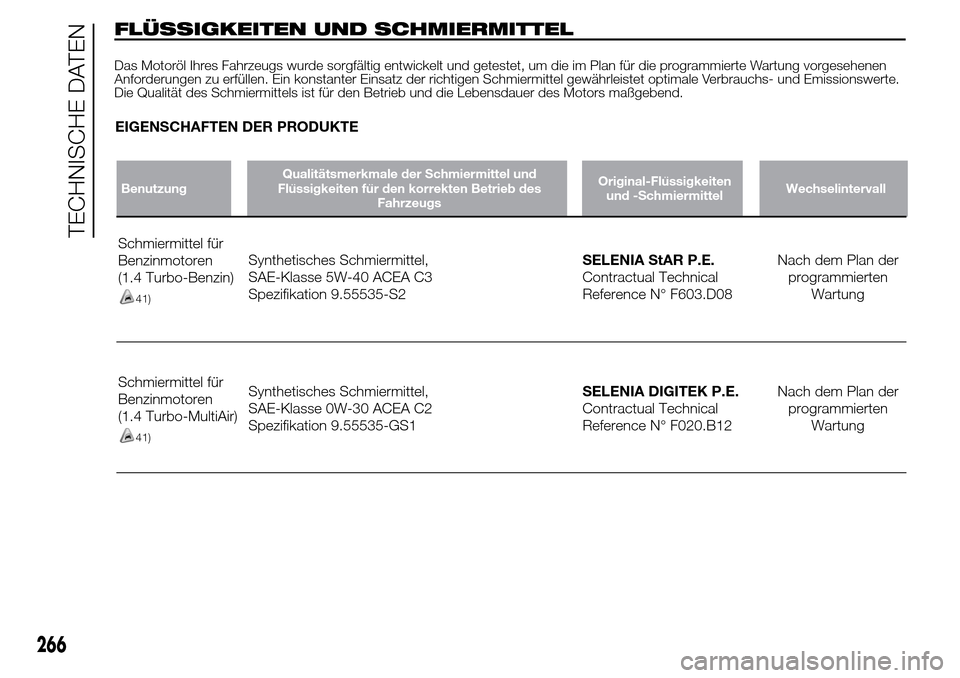

FLÜSSIGKEITEN UND SCHMIERMITTEL
Das Motoröl Ihres Fahrzeugs wurde sorgfältig entwickelt und getestet, um die im Plan für die programmierte Wartung vorgesehenen
Anforderungen zu erfüllen. Ein konstanter Einsatz der richtigen Schmiermittel gewährleistet optimale Verbrauchs- und Emissionswerte.
Die Qualität des Schmiermittels ist für den Betrieb und die Lebensdauer des Motors maßgebend.
266
TECHNISCHE DATEN
EIGENSCHAFTEN DER PRODUKTE
BenutzungOriginal-Flü ssigkeiten
und -SchmiermittelWechselintervallQualitätsmerkmale der Schmiermittel und
Flü ssigkeiten fü r den korrekten Betrieb des
Fahrzeugs
Schmiermittel fü
r
Benzinmotoren
(1.4 Turbo-Benzin)
41)
Synthetisches Schmiermittel,
SAE-Klasse 5W-40 ACEA C3
Spezifikation 9.55535-S2 SELENIA StAR P.E.
Contractual Technical
Reference N° F603.D08Nach dem Plan der
programmierten
Wartung
Schmiermittel fü
r
Benzinmotoren
(1.4 Turbo-MultiAir)
41)
Synthetisches Schmiermittel,
SAE-Klasse 0W-30 ACEA C2
Spezifikation 9.55535-GS1 SELENIA DIGITEK P.E.
Contractual Technical
Reference N° F020.B12Nach dem Plan der
programmierten
Wartung

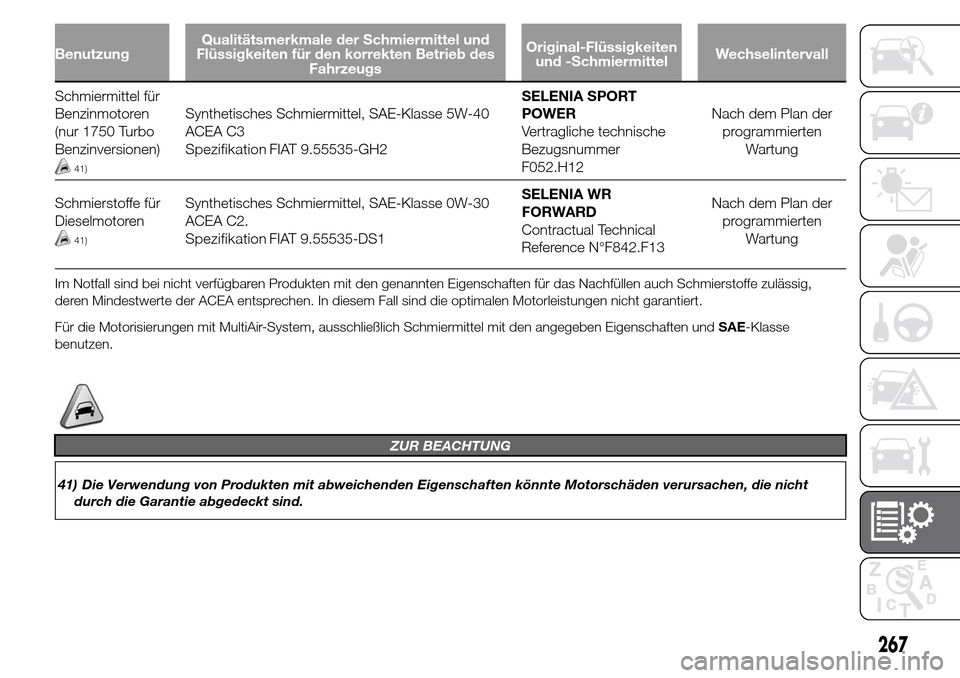

BenutzungQualitätsmerkmale der Schmiermittel und
Flüssigkeiten für den korrekten Betrieb des
FahrzeugsOriginal-Flüssigkeiten
und -SchmiermittelWechselintervall
Schmiermittel für
Benzinmotoren
(nur 1750 Turbo
Benzinversionen)
41)
Synthetisches Schmiermittel, SAE-Klasse 5W-40
ACEA C3
FIAT 9.55535-GH2SELENIA SPORT
POWER
Vertragliche technische
Bezugsnummer
F052.H12Nach dem Plan der
programmierten
Wartung
Schmierstoffe für
Dieselmotoren
41)
Synthetisches Schmiermittel, SAE-Klasse 0W-30
ACEA C2.SELENIA WR
FORWARD
Contractual Technical
Reference N°F842.F13Nach dem Plan der
programmierten
Wartung
Im Notfall sind bei nicht verfügbaren Produkten mit den genannten Eigenschaften für das Nachfüllen auch Schmierstoffe zulässig,
deren Mindestwerte der ACEA entsprechen. In diesem Fall sind die optimalen Motorleistungen nicht garantiert.
Für die Motorisierungen mit MultiAir-System, ausschließlich Schmiermittel mit den angegeben Eigenschaften undSAE-Klasse
benutzen.
ZUR BEACHTUNG
41) Die Verwendung von Produkten mit abweichenden Eigenschaften könnte Motorschäden verursachen, die nicht
durch die Garantie abgedeckt sind.
267

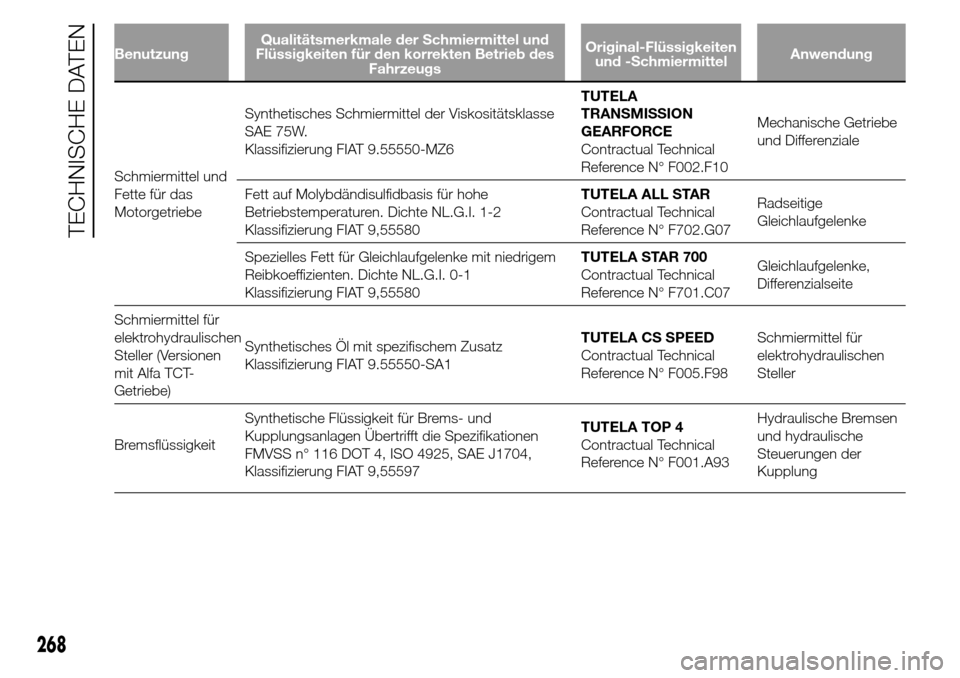

Spezifikation
Spezifikation FIAT 9.55535-DS1

BenutzungQualitätsmerkmale der Schmiermittel und
Flüssigkeiten für den korrekten Betrieb des
FahrzeugsOriginal-Flüssigkeiten
und -SchmiermittelAnwendung
Schmiermittel und
Fette für das
MotorgetriebeSynthetisches Schmiermittel der Viskositätsklasse
SAE 75W.
Klassifizierung FIAT 9.55550-MZ6TUTELA
TRANSMISSION
GEARFORCE
Contractual Technical
Reference N° F002.F10Mechanische Getriebe
und Differenziale
Fett auf Molybdändisulfidbasis für hohe
Betriebstemperaturen. Dichte NL.G.I. 1-2
Klassifizierung FIAT 9,55580TUTELA ALL STAR
Contractual Technical
Reference N° F702.G07Radseitige
Gleichlaufgelenke
Spezielles Fett für Gleichlaufgelenke mit niedrigem
Reibkoeffizienten. Dichte NL.G.I. 0-1
Klassifizierung FIAT 9,55580TUTELA STAR 700
Contractual Technical
Reference N° F701.C07Gleichlaufgelenke,
Differenzialseite
Schmiermittel für
elektrohydraulischen
Steller (Versionen
mit Alfa TCT-
Getriebe)Synthetisches Öl mit spezifischem Zusatz
Klassifizierung FIAT 9.55550-SA1TUTELA CS SPEED
Contractual Technical
Reference N° F005.F98Schmiermittel für
elektrohydraulischen
Steller
BremsflüssigkeitSynthetische Flüssigkeit für Brems- und
Kupplungsanlagen Übertrifft die Spezifikationen
FMVSS n° 116 DOT 4, ISO 4925, SAE J1704,
Klassifizierung FIAT 9,55597TUTELA TOP 4
Contractual Technical
Reference N° F001.A93Hydraulische Bremsen
und hydraulische
Steuerungen der
Kupplung
268
TECHNISCHE DATEN
