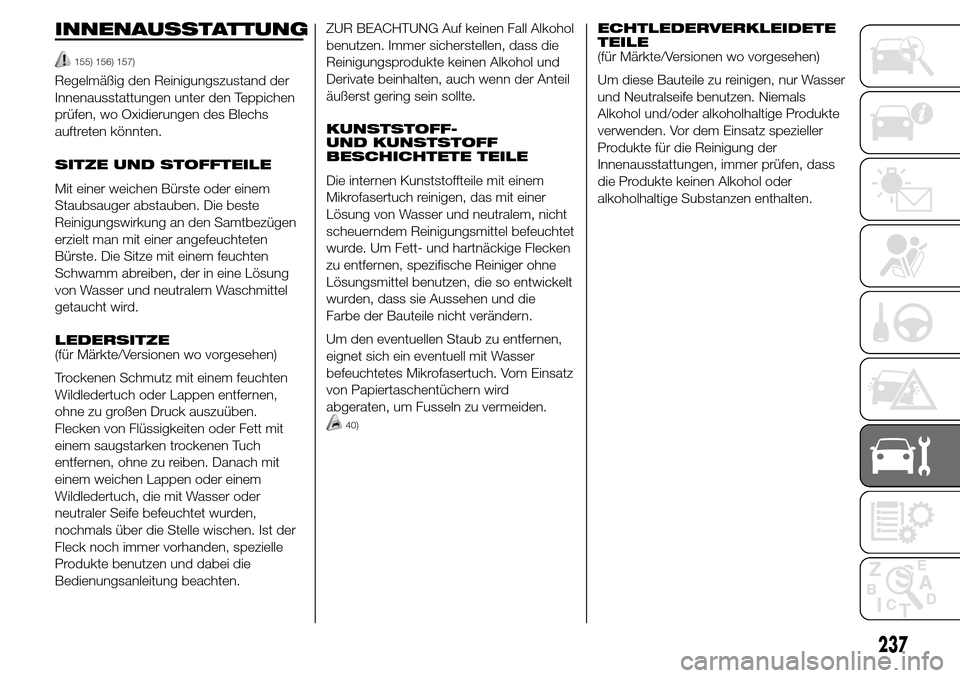

INNENAUSSTATTUNG
155) 156) 157)
Regelmäßig den Reinigungszustand der
Innenausstattungen unter den Teppichen
prüfen, wo Oxidierungen des Blechs
auftreten könnten.
SITZE UND STOFFTEILE
Mit einer weichen Bürste oder einem
Staubsauger abstauben. Die beste
Reinigungswirkung an den Samtbezügen
erzielt man mit einer angefeuchteten
Bürste. Die Sitze mit einem feuchten
Schwamm abreiben, der in eine Lösung
von Wasser und neutralem Waschmittel
getaucht wird.
LEDERSITZE
(für Märkte/Versionen wo vorgesehen)
Trockenen Schmutz mit einem feuchten
Wildledertuch oder Lappen entfernen,
ohne zu großen Druck auszuüben.
Flecken von Flüssigkeiten oder Fett mit
einem saugstarken trockenen Tuch
entfernen, ohne zu reiben. Danach mit
einem weichen Lappen oder einem
Wildledertuch, die mit Wasser oder
neutraler Seife befeuchtet wurden,
nochmals über die Stelle wischen. Ist der
Fleck noch immer vorhanden, spezielle
Produkte benutzen und dabei die
Bedienungsanleitung beachten.ZUR BEACHTUNG Auf keinen Fall Alkohol
benutzen. Immer sicherstellen, dass die
Reinigungsprodukte keinen Alkohol und
Derivate beinhalten, auch wenn der Anteil
äußerst gering sein sollte.
KUNSTSTOFF-
UND KUNSTSTOFF
BESCHICHTETE TEILE
Die internen Kunststoffteile mit einem
Mikrofasertuch reinigen, das mit einer
Lösung von Wasser und neutralem, nicht
scheuerndem Reinigungsmittel befeuchtet
wurde. Um Fett- und hartnäckige Flecken
zu entfernen, spezifische Reiniger ohne
Lösungsmittel benutzen, die so entwickelt
wurden, dass sie Aussehen und die
Farbe der Bauteile nicht verändern.
Um den eventuellen Staub zu entfernen,
eignet sich ein eventuell mit Wasser
befeuchtetes Mikrofasertuch. Vom Einsatz
von Papiertaschentüchern wird
abgeraten, um Fusseln zu vermeiden.
40)
ECHTLEDERVERKLEIDETE
TEILE
(für Märkte/Versionen wo vorgesehen)
Um diese Bauteile zu reinigen, nur Wasser
und Neutralseife benutzen. Niemals
Alkohol und/oder alkoholhaltige Produkte
verwenden. Vor dem Einsatz spezieller
Produkte für die Reinigung der
Innenausstattungen, immer prüfen, dass
die Produkte keinen Alkohol oder
alkoholhaltige Substanzen enthalten.
237

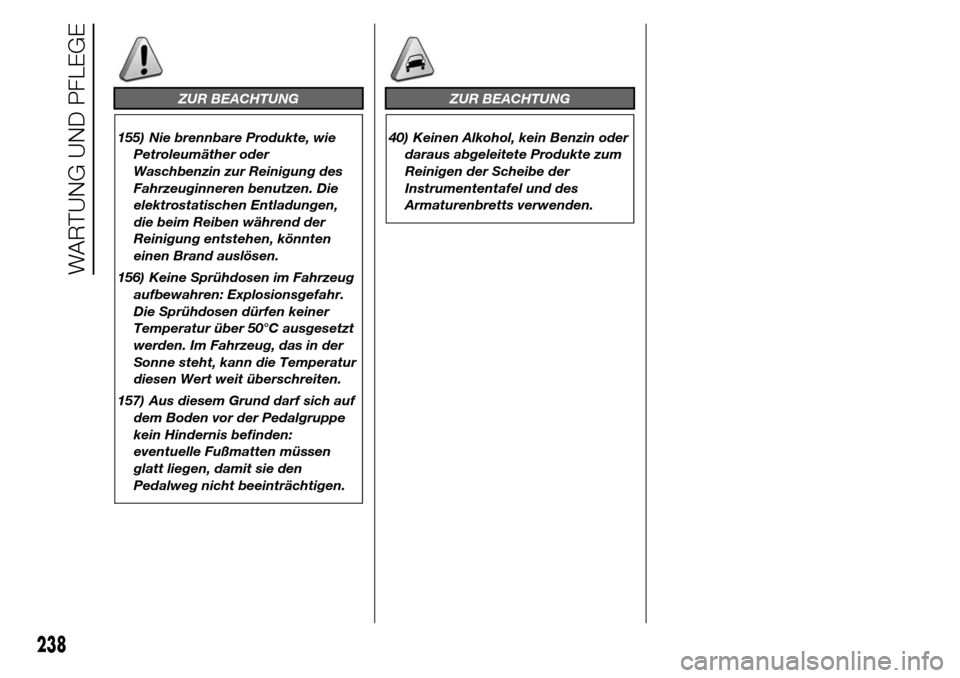

ZUR BEACHTUNG
155) Nie brennbare Produkte, wie
Petroleumäther oder
Waschbenzin zur Reinigung des
Fahrzeuginneren benutzen. Die
elektrostatischen Entladungen,
die beim Reiben während der
Reinigung entstehen, könnten
einen Brand auslösen.
156) Keine Sprühdosen im Fahrzeug
aufbewahren: Explosionsgefahr.
Die Sprühdosen dürfen keiner
Temperatur über 50°C ausgesetzt
werden. Im Fahrzeug, das in der
Sonne steht, kann die Temperatur
diesen Wert weit überschreiten.
157) Aus diesem Grund darf sich auf
dem Boden vor der Pedalgruppe
kein Hindernis befinden:
eventuelle Fußmatten müssen
glatt liegen, damit sie den
Pedalweg nicht beeinträchtigen.
ZUR BEACHTUNG
40) Keinen Alkohol, kein Benzin oder
daraus abgeleitete Produkte zum
Reinigen der Scheibe der
Instrumententafel und des
Armaturenbretts verwenden.
238
WARTUNG UND PFLEGE

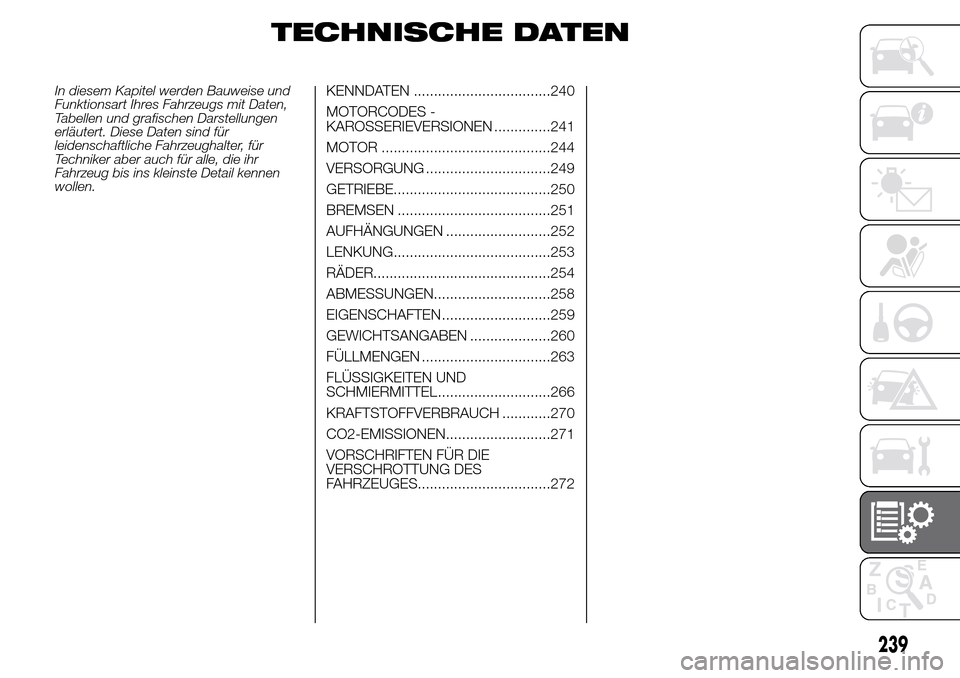

TECHNISCHE DATEN
In diesem Kapitel werden Bauweise und
Funktionsart Ihres Fahrzeugs mit Daten,
Tabellen und grafischen Darstellungen
erläutert. Diese Daten sind für
leidenschaftliche Fahrzeughalter, für
Techniker aber auch für alle, die ihr
Fahrzeug bis ins kleinste Detail kennen
wollen.KENNDATEN ..................................240
MOTORCODES -
KAROSSERIEVERSIONEN ..............241
MOTOR ..........................................244
VERSORGUNG ...............................249
GETRIEBE.......................................250
BREMSEN ......................................251
AUFHÄNGUNGEN ..........................252
LENKUNG.......................................253
RÄDER............................................254
ABMESSUNGEN.............................258
EIGENSCHAFTEN ...........................259
GEWICHTSANGABEN ....................260
FÜLLMENGEN ................................263
FLÜSSIGKEITEN UND
SCHMIERMITTEL............................266
KRAFTSTOFFVERBRAUCH ............270
CO2-EMISSIONEN..........................271
VORSCHRIFTEN FÜR DIE
VERSCHROTTUNG DES
FAHRZEUGES.................................272
239

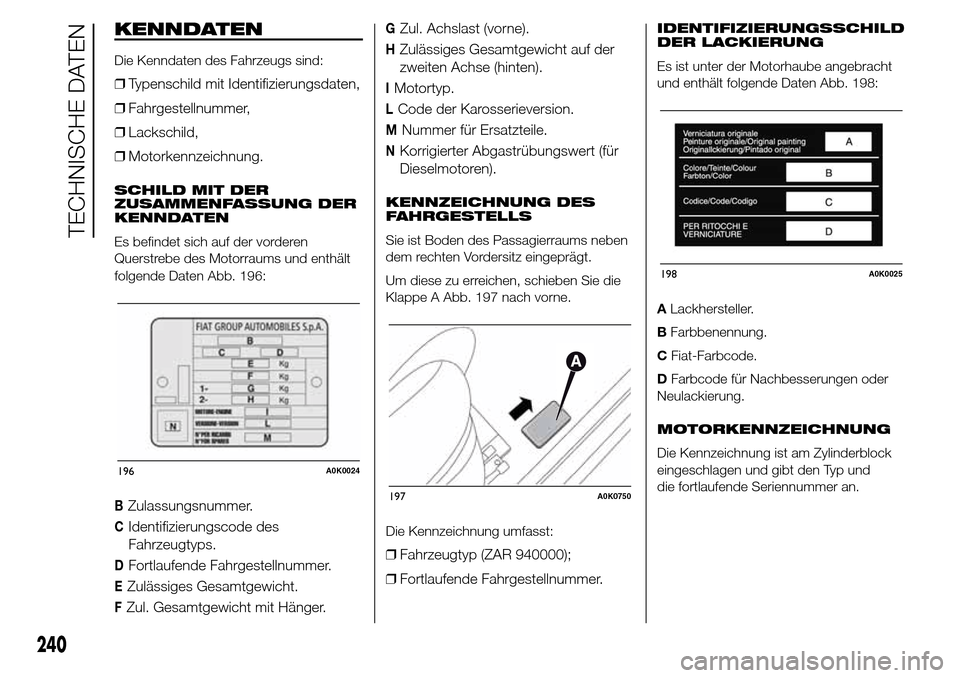

KENNDATEN
Die Kenndaten des Fahrzeugs sind:
❒Typenschild mit Identifizierungsdaten,
❒Fahrgestellnummer,
❒Lackschild,
❒Motorkennzeichnung.
SCHILD MIT DER
ZUSAMMENFASSUNG DER
KENNDATEN
Es befindet sich auf der vorderen
Querstrebe des Motorraums und enthält
folgende Daten Abb. 196:
BZulassungsnummer.
CIdentifizierungscode des
Fahrzeugtyps.
DFortlaufende Fahrgestellnummer.
EZulässiges Gesamtgewicht.
FZul. Gesamtgewicht mit Hänger.
GZul. Achslast (vorne).
HZulässiges Gesamtgewicht auf der
zweiten Achse (hinten).
IMotortyp.
LCode der Karosserieversion.
MNummer für Ersatzteile.
NKorrigierter Abgastrübungswert (für
Dieselmotoren).
KENNZEICHNUNG DES
FAHRGESTELLS
Sie ist Boden des Passagierraums neben
dem rechten Vordersitz eingeprägt.
Um diese zu erreichen, schieben Sie die
Klappe A Abb. 197 nach vorne.
Die Kennzeichnung umfasst:
❒Fahrzeugtyp (ZAR 940000);
❒Fortlaufende Fahrgestellnummer.
IDENTIFIZIERUNGSSCHILD
DER LACKIERUNG
Es ist unter der Motorhaube angebracht
und enthält folgende Daten Abb. 198:
ALackhersteller.
BFarbbenennung.
CFiat-Farbcode.
DFarbcode für Nachbesserungen oder
Neulackierung.
MOTORKENNZEICHNUNG
Die Kennzeichnung ist am Zylinderblock
eingeschlagen und gibt den Typ und
die fortlaufende Seriennummer an.
196A0K0024
197A0K0750
198A0K0025
240
TECHNISCHE DATEN

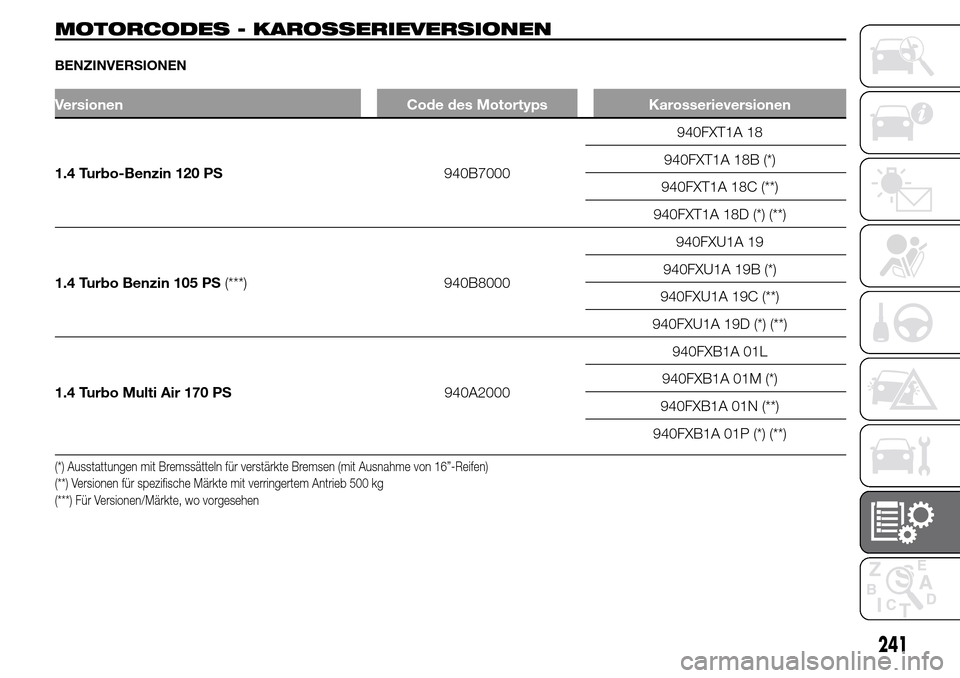

MOTORCODES - KAROSSERIEVERSIONEN
BENZINVERSIONEN
Versionen Code des Motortyps Karosserieversionen
1.4 Turbo-Benzin 120 PS940B7000940FXT1A 18
940FXT1A 18B (*)
940FXT1A 18C (**)
940FXT1A 18D (*) (**)
1.4 Turbo Benzin 105 PS(***) 940B8000940FXU1A 19
940FXU1A 19B (*)
940FXU1A 19C (**)
940FXU1A 19D (*) (**)
1.4 Turbo Multi Air 170 PS940A2000940FXB1A 01L
940FXB1A 01M (*)
940FXB1A 01N (**)
940FXB1A 01P (*) (**)
(*) Ausstattungen mit Bremssätteln für verstärkte Bremsen (mit Ausnahme von 16”-Reifen)
(**) Versionen für spezifische Märkte mit verringertem Antrieb 500 kg
(***) Für Versionen/Märkte, wo vorgesehen
241

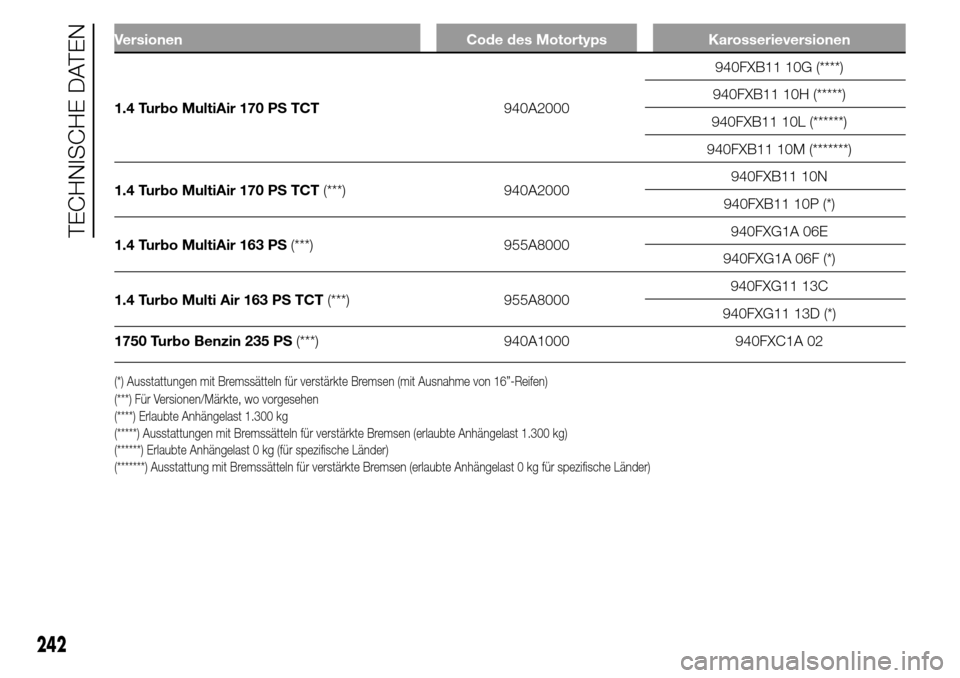

Versionen Code des Motortyps Karosserieversionen
1.4 Turbo MultiAir 170 PS TCT940A2000940FXB11 10G (****)
940FXB11 10H (*****)
940FXB11 10L (******)
940FXB11 10M (*******)
1.4 Turbo MultiAir 170 PS TCT(***) 940A2000940FXB11 10N
940FXB11 10P (*)
1.4 Turbo MultiAir 163 PS(***) 955A8000940FXG1A 06E
940FXG1A 06F (*)
1.4 Turbo Multi Air 163 PS TCT(***) 955A8000940FXG11 13C
940FXG11 13D (*)
1750 Turbo Benzin 235 PS(***) 940A1000 940FXC1A 02
(****) Erlaubte Anhängelast 1.300 kg
(*****) Ausstattungen mit Bremssätteln für verstärkte Bremsen (erlaubte Anhängelast 1.300 kg)
(******) Erlaubte Anhängelast 0 kg (für spezifische Länder)
(*******) Ausstattung mit Bremssätteln für verstärkte Bremsen (erlaubte Anhängelast 0 kg für spezifische Länder) (***) Für Versionen/Märkte, wo vorgesehen (*) Ausstattungen mit Bremssätteln für verstärkte Bremsen (mit Ausnahme von 16”-Reifen)
242
TECHNISCHE DATEN

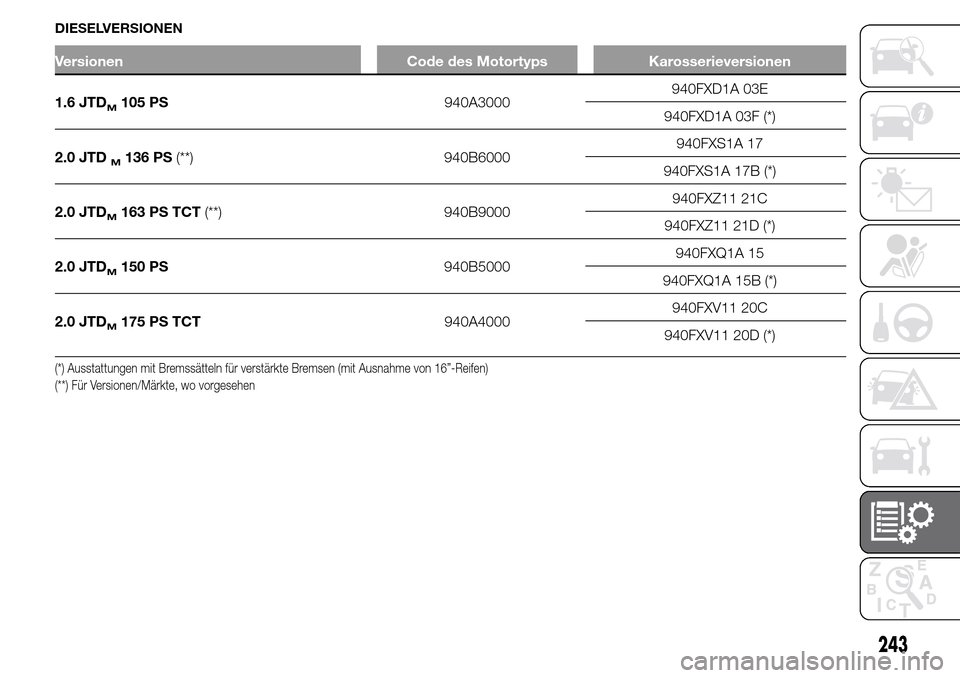

DIESELVERSIONEN
Versionen Code des Motortyps Karosserieversionen
1.6 JTDM105 PS940A3000940FXD1A 03E
940FXD1A 03F (*)
2.0 JTD
M136 PS(**) 940B6000940FXS1A 17
940FXS1A 17B (*)
2.0 JTD
M163 PS TCT(**) 940B9000940FXZ11 21C
940FXZ11 21D (*)
2.0 JTD
M150 PS940B5000940FXQ1A 15
940FXQ1A 15B (*)
2.0 JTD
M175 PS TCT940A4000940FXV11 20C
940FXV11 20D (*)
(*) Ausstattungen mit Bremssätteln für verstärkte Bremsen (mit Ausnahme von 16”-Reifen)
(**) Für Versionen/Märkte, wo vorgesehen
243

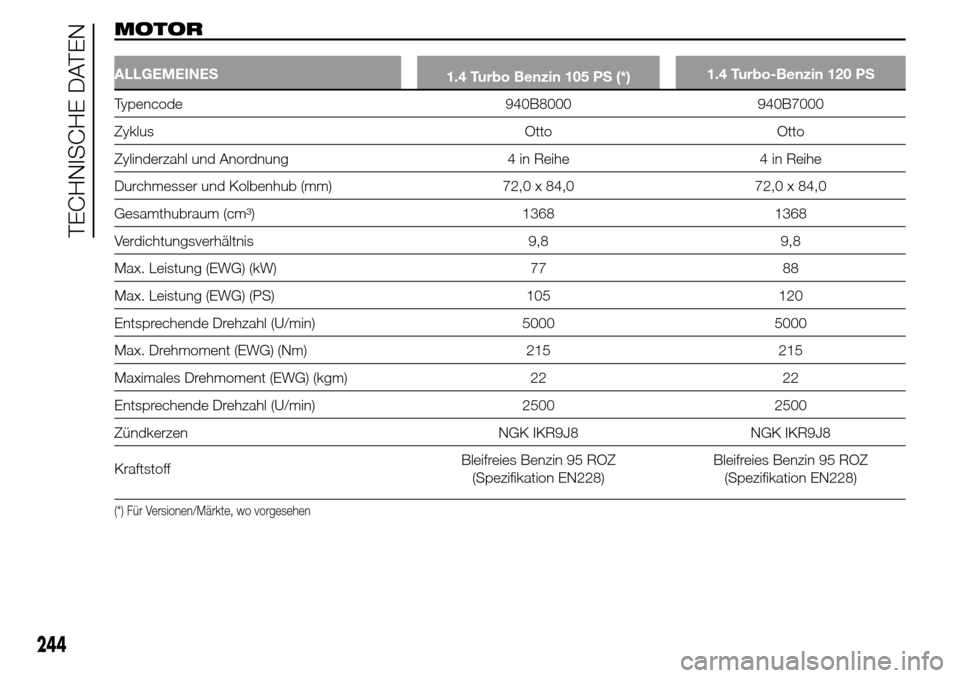

MOTOR
ALLGEMEINES
1.4 Turbo Benzin 105 PS (*)1.4 Turbo-Benzin 120 PS
Typencode 940B8000 940B7000
Zyklus Otto Otto
Zylinderzahl und Anordnung 4 in Reihe 4 in Reihe
Durchmesser und Kolbenhub (mm) 72,0 x 84,0 72,0 x 84,0
Gesamthubraum (cm³) 1368 1368
Verdichtungsverhältnis 9,8 9,8
Max. Leistung (EWG) (kW) 77 88
Max. Leistung (EWG) (PS) 105 120
Entsprechende Drehzahl (U/min) 5000 5000
Max. Drehmoment (EWG) (Nm) 215 215
Maximales Drehmoment (EWG) (kgm) 22 22
Entsprechende Drehzahl (U/min) 2500 2500
Zündkerzen NGK IKR9J8 NGK IKR9J8
KraftstoffBleifreies Benzin 95 ROZ
(Spezifikation EN228)Bleifreies Benzin 95 ROZ
(Spezifikation EN228)
(*) Für Versionen/Märkte, wo vorgesehen
244
