2016 Alfa Romeo Giulietta Betriebsanleitung (in German)

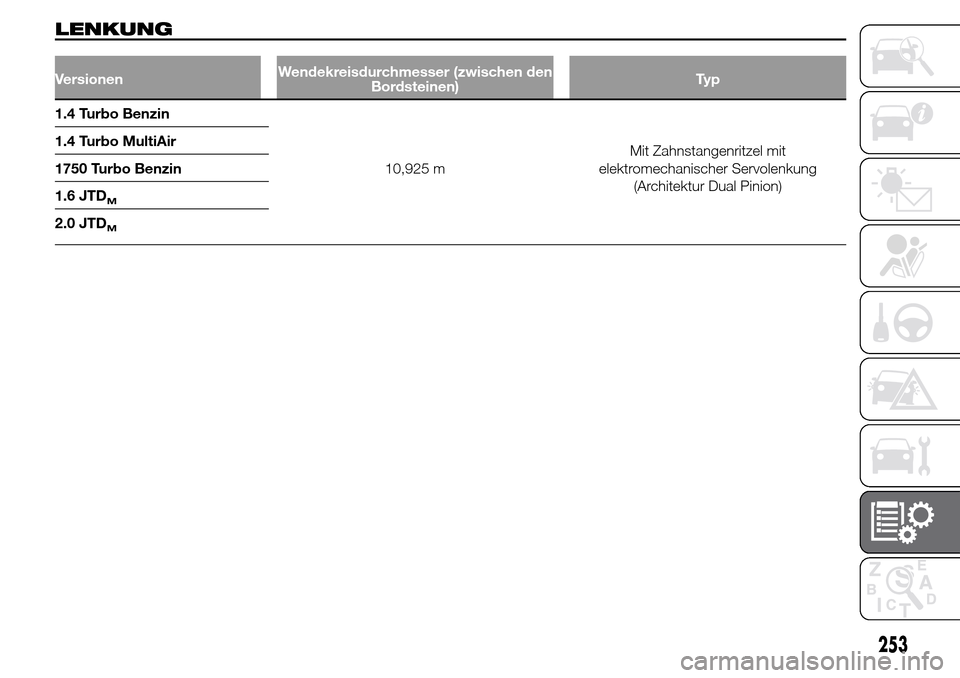

LENKUNG
VersionenWendekreisdurchmesser (zwischen den
Bordsteinen)Ty p
1.4 Turbo Benzin
10,925 mMit Zahnstangenritzel mit
elektromechanischer Servolenkung
(Architektur Dual Pinion) 1.4 Turbo MultiAir
1750 Turbo Benzin
1.6 JTD
M
2.0 JTDM
253

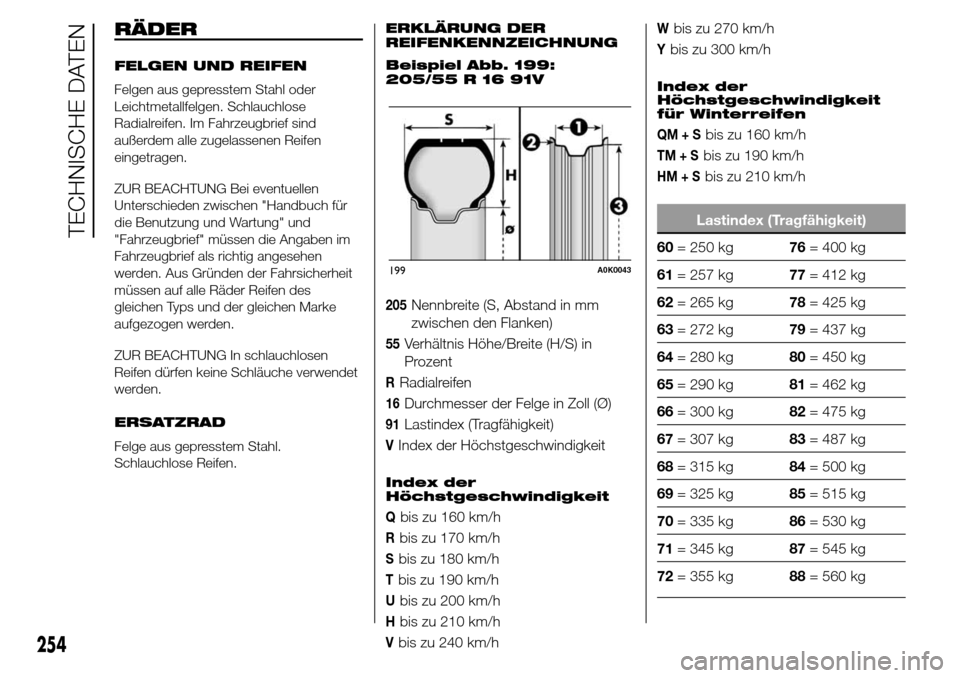

RÄDER
FELGEN UND REIFEN
Felgen aus gepresstem Stahl oder
Leichtmetallfelgen. Schlauchlose
Radialreifen. Im Fahrzeugbrief sind
außerdem alle zugelassenen Reifen
eingetragen.
ZUR BEACHTUNG Bei eventuellen
Unterschieden zwischen "Handbuch für
die Benutzung und Wartung" und
"Fahrzeugbrief" müssen die Angaben im
Fahrzeugbrief als richtig angesehen
werden. Aus Gründen der Fahrsicherheit
müssen auf alle Räder Reifen des
gleichen Typs und der gleichen Marke
aufgezogen werden.
ZUR BEACHTUNG In schlauchlosen
Reifen dürfen keine Schläuche verwendet
werden.
ERSATZRAD
Felge aus gepresstem Stahl.
Schlauchlose Reifen.ERKLÄRUNG DER
REIFENKENNZEICHNUNG
Beispiel Abb. 199:
205/55 R 16 91V
205Nennbreite (S, Abstand in mm
zwischen den Flanken)
55Verhältnis Höhe/Breite (H/S) in
Prozent
RRadialreifen
16Durchmesser der Felge in Zoll (Ø)
91Lastindex (Tragfähigkeit)
VIndex der Höchstgeschwindigkeit
Index der
Höchstgeschwindigkeit
Qbis zu 160 km/h
Rbis zu 170 km/h
Sbis zu 180 km/h
Tbis zu 190 km/h
Ubis zu 200 km/h
Hbis zu 210 km/h
Vbis zu 240 km/h
Wbis zu 270 km/h
Ybis zu 300 km/h
Index der
Höchstgeschwindigkeit
für Winterreifen
QM+Sbis zu 160 km/h
TM+Sbis zu 190 km/h
HM+Sbis zu 210 km/h
Lastindex (Tragfähigkeit)
60= 250 kg76= 400 kg
61= 257 kg77= 412 kg
62= 265 kg78= 425 kg
63= 272 kg79= 437 kg
64= 280 kg80= 450 kg
65= 290 kg81= 462 kg
66= 300 kg82= 475 kg
67= 307 kg83= 487 kg
68= 315 kg84= 500 kg
69= 325 kg85= 515 kg
70= 335 kg86= 530 kg
71= 345 kg87= 545 kg
72= 355 kg88= 560 kg
199A0K0043
254
TECHNISCHE DATEN

Lastindex (Tragfähigkeit)
73= 365 kg89= 580 kg
74= 375 kg90= 600 kg
75= 387 kg91= 615 kg

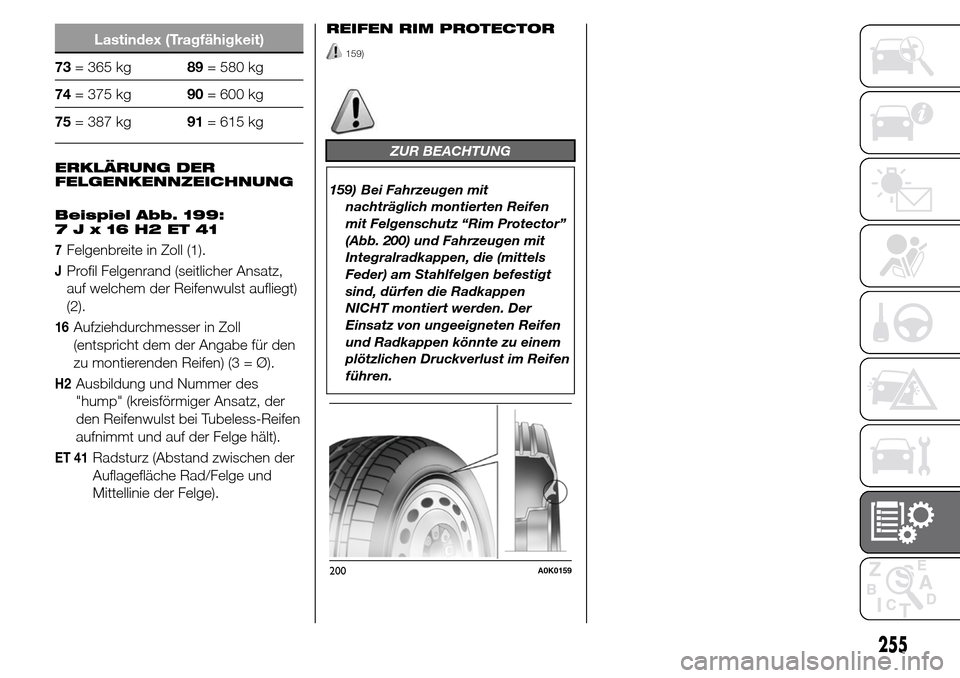

ERKLÄRUNG DER
FELGENKENNZEICHNUNG
Beispiel Abb. 199:
7Jx16H2ET41
7Felgenbreite in Zoll (1).
JProfil Felgenrand (seitlicher Ansatz,
auf welchem der Reifenwulst aufliegt)
(2).
16Aufziehdurchmesser in Zoll
(entspricht dem der Angabe für den
zu montierenden Reifen) (3 = Ø).
H2Ausbildung und Nummer des
"hump" (kreisförmiger Ansatz, der
den Reifenwulst bei Tubeless-Reifen
aufnimmt und auf der Felge hält).
ET 41Radsturz (Abstand zwischen der
Auflagefläche Rad/Felge und
Mittellinie der Felge).
REIFEN RIM PROTECTOR
159)
ZUR BEACHTUNG
159) Bei Fahrzeugen mit
nachträglich montierten Reifen
mit Felgenschutz “Rim Protector”
(Abb. 200) und Fahrzeugen mit
Integralradkappen, die (mittels
Feder) am Stahlfelgen befestigt
sind, dürfen die Radkappen
NICHT montiert werden. Der
Einsatz von ungeeigneten Reifen
und Radkappen könnte zu einem
plötzlichen Druckverlust im Reifen
führen.
200A0K0159
255

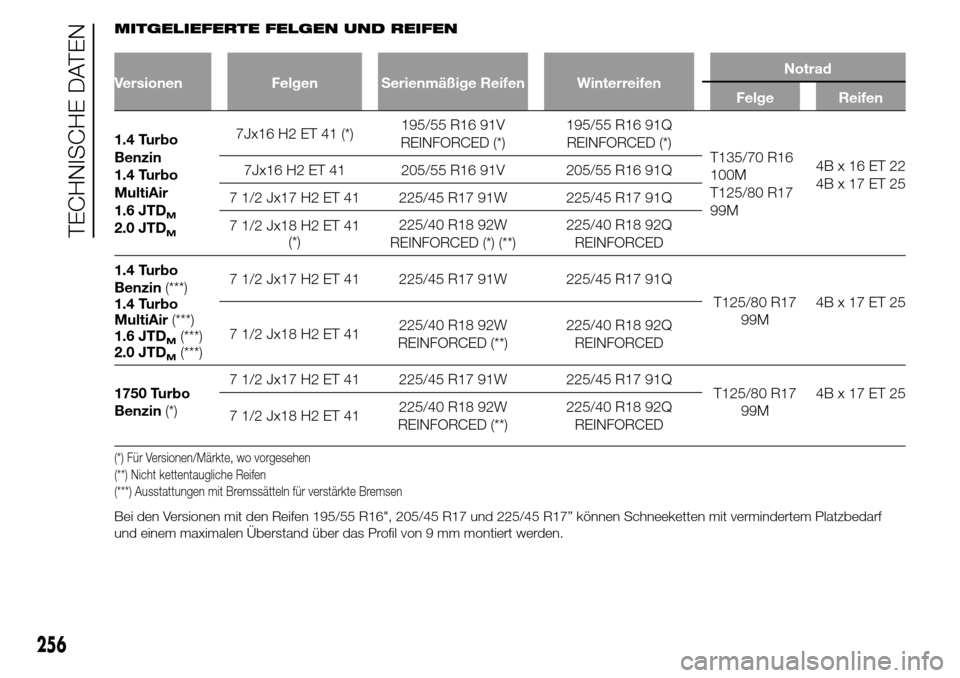

MITGELIEFERTE FELGEN UND REIFEN
Versionen Felgen Serienmäßige Reifen WinterreifenNotrad
Felge Reifen
1.4 Turbo
Benzin
1.4 Turbo
MultiAir
1.6 JTD
M2.0 JTDM
7Jx16 H2 ET 41 (*)195/55 R16 91V
REINFORCED (*)195/55 R16 91Q
REINFORCED (*)
T135/70 R16
100M
T125/80 R17
99M4Bx16ET22
4Bx17ET25 7Jx16 H2 ET 41 205/55 R16 91V 205/55 R16 91Q
7 1/2 Jx17 H2 ET 41 225/45 R17 91W 225/45 R17 91Q
7 1/2 Jx18 H2 ET 41
(*)225/40 R18 92W
REINFORCED (*) (**)225/40 R18 92Q
REINFORCED
1.4 Turbo
Benzin(***)
1.4 Turbo
MultiAir(***)
1.6 JTD
M(***)
2.0 JTD
M(***)7 1/2 Jx17 H2 ET 41 225/45 R17 91W 225/45 R17 91Q
T125/80 R17
99M4Bx17ET25
7 1/2 Jx18 H2 ET 41225/40 R18 92W
REINFORCED (**)225/40 R18 92Q
REINFORCED
1750 Turbo
Benzin(*)7 1/2 Jx17 H2 ET 41 225/45 R17 91W 225/45 R17 91Q
T125/80 R17
99M4Bx17ET25
7 1/2 Jx18 H2 ET 41225/40 R18 92W
REINFORCED (**)225/40 R18 92Q
REINFORCED
(*) Für Versionen/Märkte, wo vorgesehen
(**) Nicht kettentaugliche Reifen
(***) Ausstattungen mit Bremssätteln für verstärkte Bremsen
Bei den Versionen mit den Reifen 195/55 R16", 205/45 R17 und 225/45 R17” können Schneeketten mit vermindertem Platzbedarf
und einem maximalen Überstand über das Profil von 9 mm montiert werden.
256
TECHNISCHE DATEN

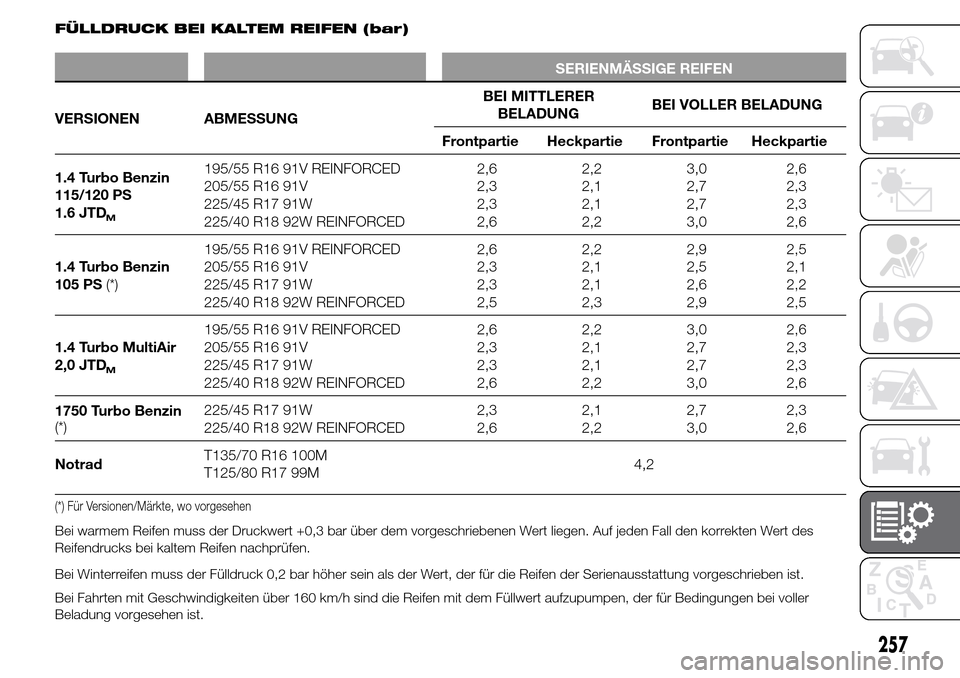

FÜLLDRUCK BEI KALTEM REIFEN (bar)
SERIENMÄSSIGE REIFEN
VERSIONEN ABMESSUNGBEI MITTLERER
BELADUNGBEI VOLLER BELADUNG
Frontpartie Heckpartie Frontpartie Heckpartie
1.4 Turbo Benzin
115/120 PS
1.6 JTD
M
195/55 R16 91V REINFORCED
205/55 R16 91V
225/45 R17 91W
225/40 R18 92W REINFORCED2,6
2,3
2,3
2,62,2
2,1
2,1
2,23,0
2,7
2,7
3,02,6
2,3
2,3
2,6
1.4 Turbo Benzin
105 PS(*)195/55 R16 91V REINFORCED
205/55 R16 91V
225/45 R17 91W
225/40 R18 92W REINFORCED2,6
2,3
2,3
2,52,2
2,1
2,1
2,32,9
2,5
2,6
2,92,5
2,1
2,2
2,5
1.4 Turbo MultiAir
2,0 JTD
M
195/55 R16 91V REINFORCED
205/55 R16 91V
225/45 R17 91W
225/40 R18 92W REINFORCED2,6
2,3
2,3
2,62,2
2,1
2,1
2,23,0
2,7
2,7
3,02,6
2,3
2,3
2,6
1750 Turbo Benzin
(*)225/45 R17 91W
225/40 R18 92W REINFORCED2,3
2,62,1
2,22,7
3,02,3
2,6
NotradT135/70 R16 100M
T125/80 R17 99M4,2
(*) Für Versionen/Märkte, wo vorgesehen
Bei warmem Reifen muss der Druckwert +0,3 bar über dem vorgeschriebenen Wert liegen. Auf jeden Fall den korrekten Wert des
Reifendrucks bei kaltem Reifen nachprüfen.
Bei Winterreifen muss der Fülldruck 0,2 bar höher sein als der Wert, der für die Reifen der Serienausstattung vorgeschrieben ist.
Bei Fahrten mit Geschwindigkeiten über 160 km/h sind die Reifen mit dem Füllwert aufzupumpen, der für Bedingungen bei voller
Beladung vorgesehen ist.
257

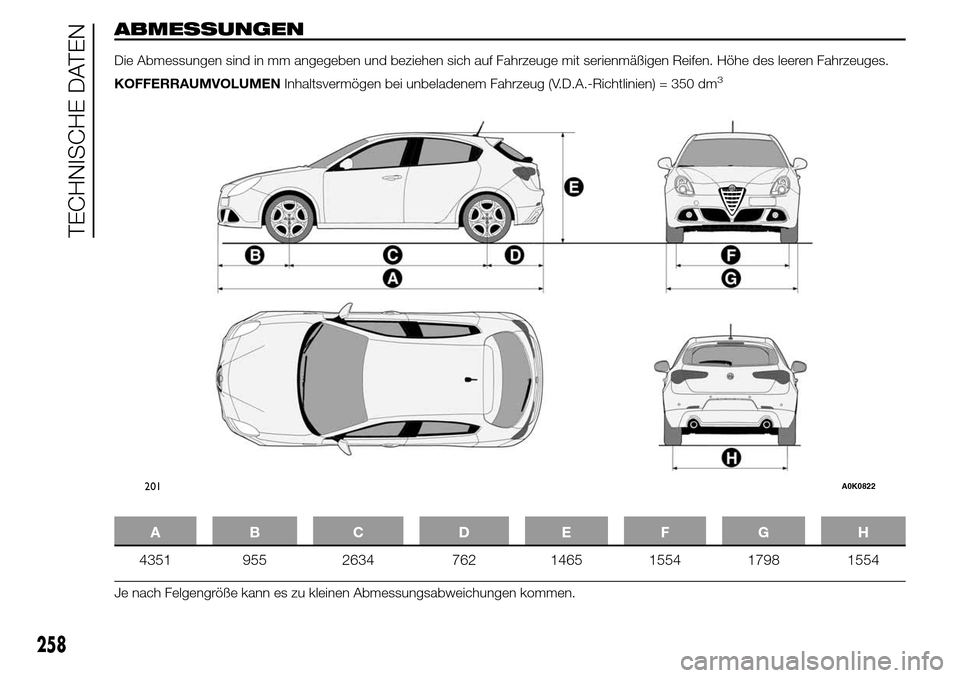

ABMESSUNGEN
Die Abmessungen sind in mm angegeben und beziehen sich auf Fahrzeuge mit serienmäßigen Reifen. Höhe des leeren Fahrzeuges.
KOFFERRAUMVOLUMENInhaltsvermögen bei unbeladenem Fahrzeug (V.D.A.-Richtlinien) = 350 dm
3
AB C D EFGH
4351 955 2634 762 1465 1554 1798 1554
Je nach Felgengröße kann es zu kleinen Abmessungsabweichungen kommen.
201A0K0822
258
TECHNISCHE DATEN

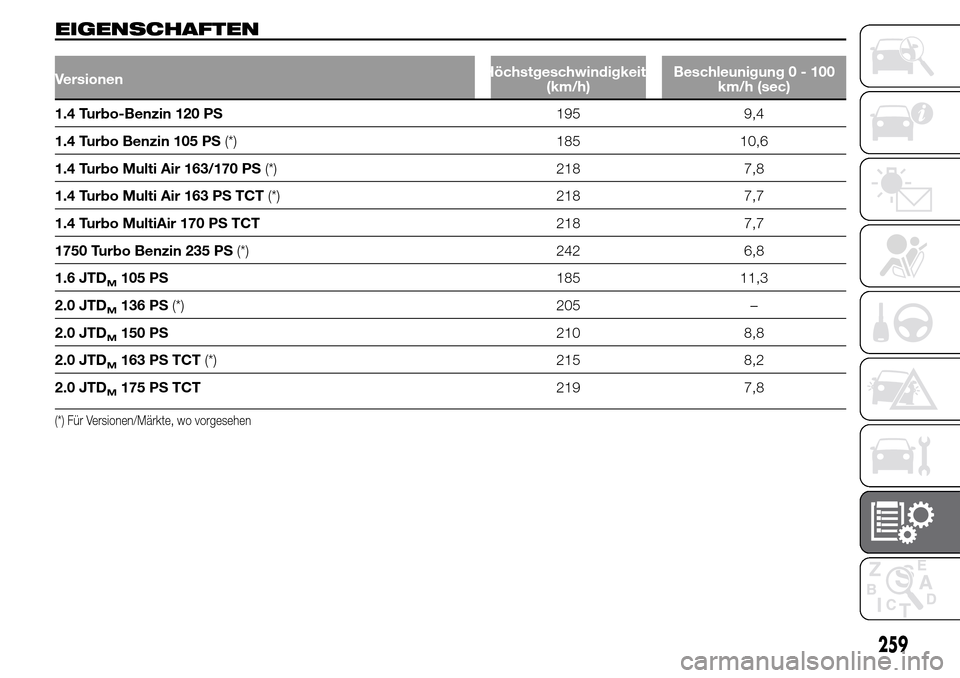

EIGENSCHAFTEN
VersionenHöchstgeschwindigkeit
(km/h)Beschleunigung0-100
km/h (sec)
1.4 Turbo-Benzin 120 PS195 9,4
1.4 Turbo Benzin 105 PS(*) 185 10,6
1.4 Turbo Multi Air 163/170 PS(*) 218 7,8
1.4 Turbo Multi Air 163 PS TCT(*) 218 7,7
1.4 Turbo MultiAir 170 PS TCT218 7,7
1750 Turbo Benzin 235 PS(*) 242 6,8
1.6 JTD
M105 PS185 11,3
2.0 JTD
M136 PS(*) 205 –
2.0 JTD
M150 PS210 8,8
2.0 JTD
M163 PS TCT(*) 215 8,2
2.0 JTD
M175 PS TCT219 7,8
(*) Für Versionen/Märkte, wo vorgesehen
259

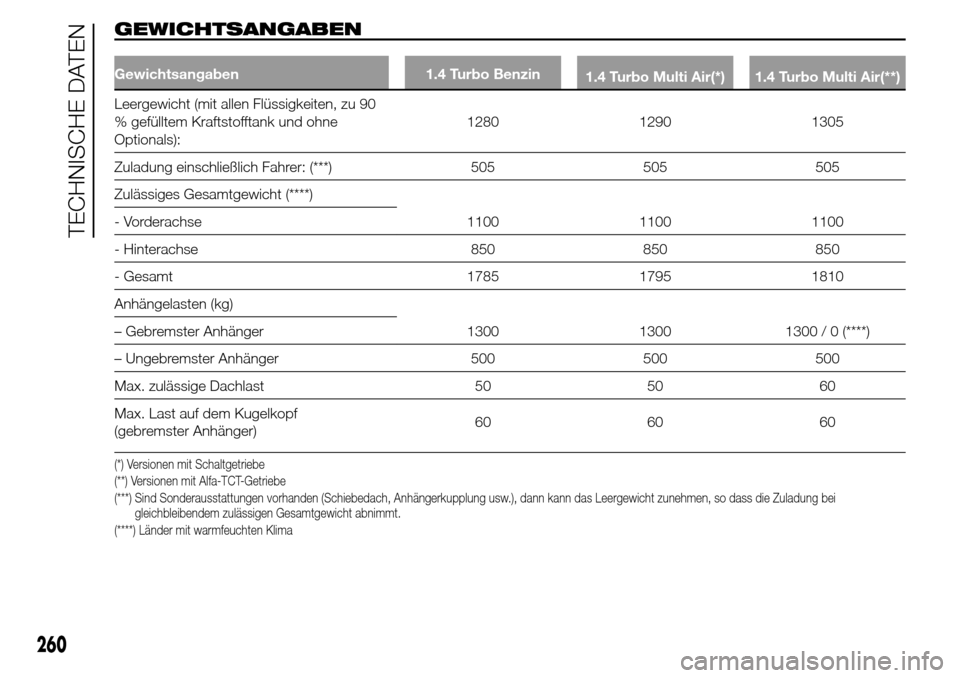

GEWICHTSANGABEN
Gewichtsangaben 1.4 Turbo Benzin
1.4 Turbo Multi Air(*) 1.4 Turbo Multi Air(**)
Leergewicht (mit allen Flüssigkeiten, zu 90
% gefülltem Kraftstofftank und ohne
Optionals):1280 1290 1305
Zuladung einschließlich Fahrer: (***) 505 505 505
Zulässiges Gesamtgewicht (****)
1100 1100 1100 - Vorderachse
- Hinterachse 850 850 850
- Gesamt 1785 1795 1810
Anhängelasten (kg)
1300 1300 1300 / 0 (****) – Gebremster Anhänger
– Ungebremster Anhänger 500 500 500
Max. zulässige Dachlast 50 50 60
Max. Last auf dem Kugelkopf
(gebremster Anhänger)60 60 60
(*) Versionen mit Schaltgetriebe
(**) Versionen mit Alfa-TCT-Getriebe
(***) Sind Sonderausstattungen vorhanden (Schiebedach, Anhängerkupplung usw.), dann kann das Leergewicht zunehmen, so dass die Zuladung bei
gleichbleibendem zulässigen Gesamtgewicht abnimmt.
(****) Länder mit warmfeuchten Klima
