2016 Alfa Romeo Giulietta Betriebsanleitung (in German)

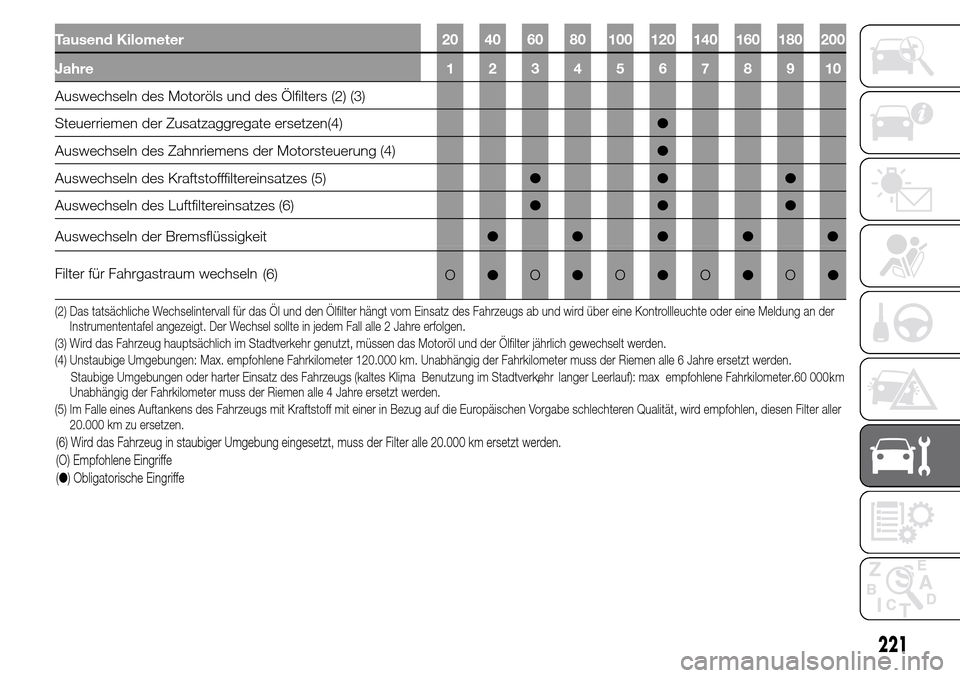

Tausend Kilometer 20 40 60 80 100 120 140 160 180 200
Jahre12345678910
Auswechseln des Motoröls und des Ölfilters (2) (3)
Steuerriemen der Zusatzaggregate ersetzen(4)●
Auswechseln des Zahnriemens der Motorsteuerung (4)●
Auswechseln des Kraftstofffiltereinsatzes (5)●●●
Auswechseln des Luftfiltereinsatzes (6)●●●
Auswechseln der Bremsflüssigkeit●●●●●
Filter für Fahrgastraum wechseln
(6)
O●O●O●O●O●
(2) Das tatsächliche Wechselintervall für das Öl und den Ölfilter hängt vom Einsatz des Fahrzeugs ab und wird über eine Kontrollleuchte oder eine Meldung an der
Instrumententafel angezeigt. Der Wechsel sollte in jedem Fall alle 2 Jahre erfolgen.
(3) Wird das Fahrzeug hauptsächlich im Stadtverkehr genutzt, müssen das Motoröl und der Ölfilter jährlich gewechselt werden.
(4) Unstaubige Umgebungen: Max. empfohlene Fahrkilometer 120.000 km. Unabhängig der Fahrkilometer muss der Riemen alle 6 Jahre ersetzt werden.
Staubige Umgebungen oder harter Einsatz des Fahrzeugs (kaltes Klima, Benutzung im Stadtverkehr, langer Leerlauf): max. empfohlene Fahrkilometer 60.000
Unabhängig der Fahrkilometer muss der Riemen alle 4 Jahre ersetzt werden.
(5) Im Falle eines Auftankens des Fahrzeugs mit Kraftstoff mit einer in Bezug auf die Europäischen Vorgabe schlechteren Qualität, wird empfohlen, diesen Filter aller
20.000 km zu ersetzen.
221
km.
(6) Wird das Fahrzeug in staubiger Umgebung eingesetzt, muss der Filter alle 20.000 km ersetzt werden.
(O) Empfohlene Eingriffe
(●) Obligatorische Eingriffe

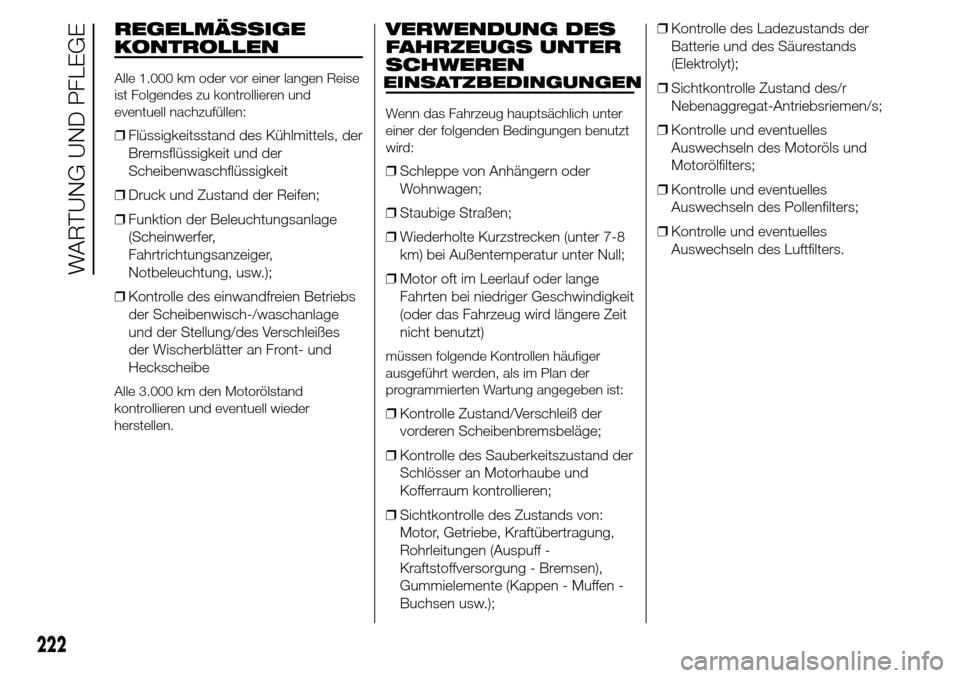

REGELMÄSSIGE
KONTROLLEN
Alle 1.000 km oder vor einer langen Reise
ist Folgendes zu kontrollieren und
eventuell nachzufüllen:
❒Flüssigkeitsstand des Kühlmittels, der
Bremsflüssigkeit und der
Scheibenwaschflüssigkeit
❒Druck und Zustand der Reifen;
❒Funktion der Beleuchtungsanlage
(Scheinwerfer,
Fahrtrichtungsanzeiger,
Notbeleuchtung, usw.);
❒Kontrolle des einwandfreien Betriebs
der Scheibenwisch-/waschanlage
und der Stellung/des Verschleißes
der Wischerblätter an Front- und
Heckscheibe
Alle 3.000 km den Motorölstand
kontrollieren und eventuell wieder
herstellen.
VERWENDUNG DES
FAHRZEUGS UNTER
SCHWEREN
EINSATZBEDINGUNGEN
Wenn das Fahrzeug hauptsächlich unter
einer der folgenden Bedingungen benutzt
wird:
❒Schleppe von Anhängern oder
Wohnwagen;
❒Staubige Straßen;
❒Wiederholte Kurzstrecken (unter 7-8
km) bei Außentemperatur unter Null;
❒Motor oft im Leerlauf oder lange
Fahrten bei niedriger Geschwindigkeit
(oder das Fahrzeug wird längere Zeit
nicht benutzt)
müssen folgende Kontrollen häufiger
ausgeführt werden, als im Plan der
programmierten Wartung angegeben ist:
❒Kontrolle Zustand/Verschleiß der
vorderen Scheibenbremsbeläge;
❒Kontrolle des Sauberkeitszustand der
Schlösser an Motorhaube und
Kofferraum kontrollieren;
❒Sichtkontrolle des Zustands von:
Motor, Getriebe, Kraftübertragung,
Rohrleitungen (Auspuff -
Kraftstoffversorgung - Bremsen),
Gummielemente (Kappen - Muffen -
Buchsen usw.);❒Kontrolle des Ladezustands der
Batterie und des Säurestands
(Elektrolyt);
❒Sichtkontrolle Zustand des/r
Nebenaggregat-Antriebsriemen/s;
❒Kontrolle und eventuelles
Auswechseln des Motoröls und
Motorölfilters;
❒Kontrolle und eventuelles
Auswechseln des Pollenfilters;
❒Kontrolle und eventuelles
Auswechseln des Luftfilters.
222
WARTUNG UND PFLEGE

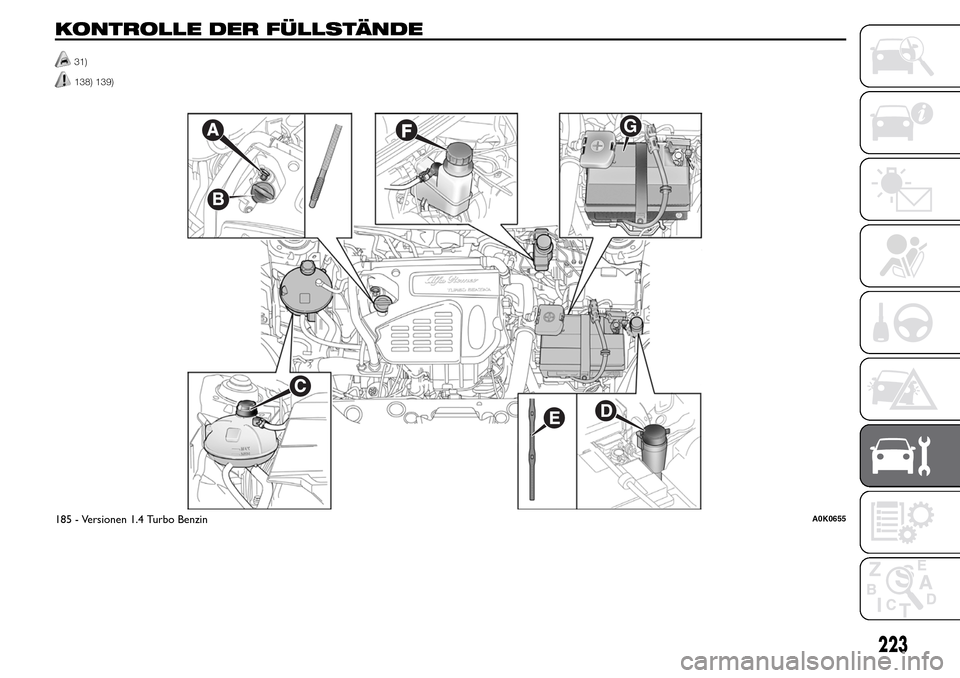

KONTROLLE DER FÜLLSTÄNDE
31)
138) 139).
.
G
185 - Versionen 1.4 Turbo BenzinA0K0655
223

.
G

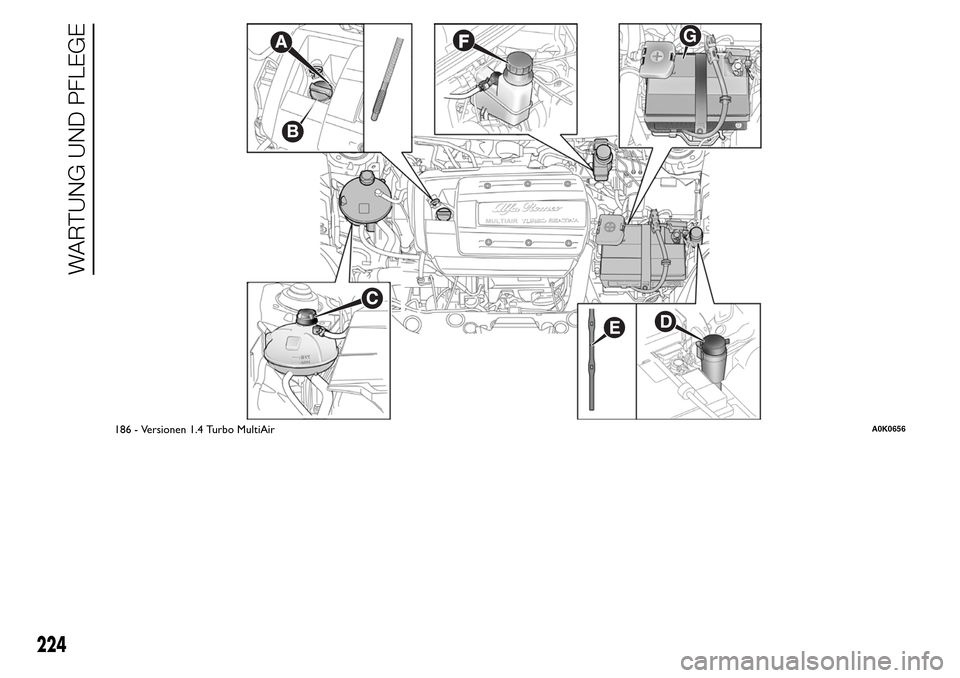

186 - Versionen 1.4 Turbo MultiAirA0K0656
224
WARTUNG UND PFLEGE

.
G

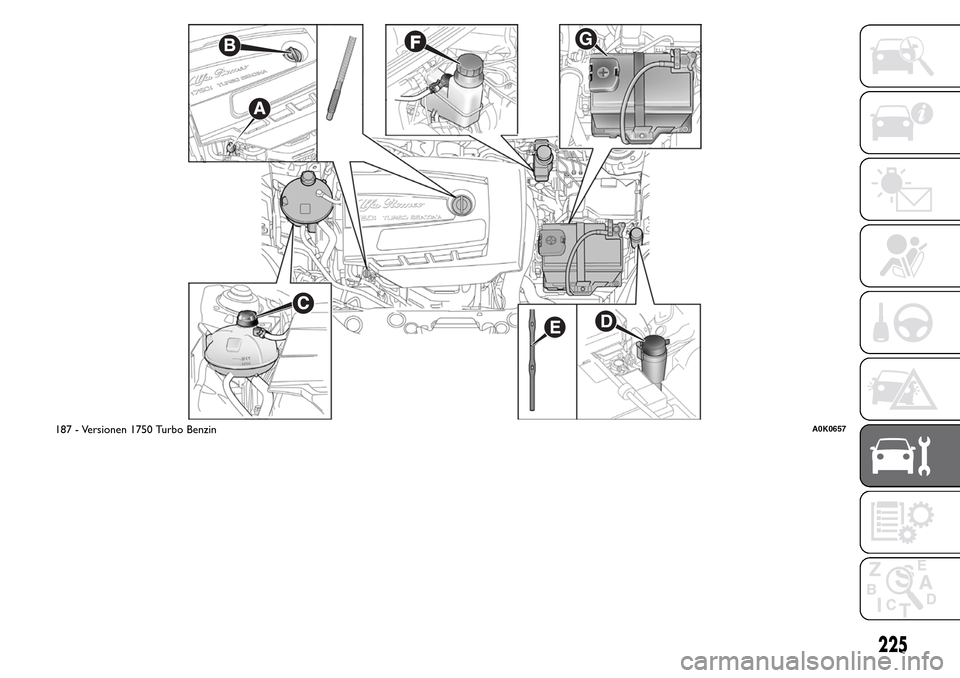

187 - Versionen 1750 Turbo BenzinA0K0657
225

MOTORÖL
Kontrollieren, dass der Ölstand zwischen
der MIN- und der MAX-Marke am
Ölpeilstab A liegt.
Sollte sich der Ölstand in der Nähe der
MIN-Marke befinden oder sogar darunter,
muss über den Nachfüllstutzen B, Öl bis
zum Erreichen der MAX-Marke nachgefüllt
werden.
140)32)
Den Ölpeilstab A herausziehen und mit
einem fusselfreien Tuch reinigen; dann
wieder einführen. Den Ölpeilstab ein
zweites Mal herausziehen und prüfen,
dass der Ölstand zwischen den MIN- und
MAX-Marken am Peilstab liegt.Motorölverbrauch
33)3)
Der maximale Ölverbrauch liegt bei etwa
400 Gramm je 1000 km. In der ersten Zeit
befindet sich der Motor in der
Einlaufphase. Die Werte für den
Ölverbrauch sind daher erst nach den
ersten 5000 - 6000 km als stabil zu
betrachten.
G

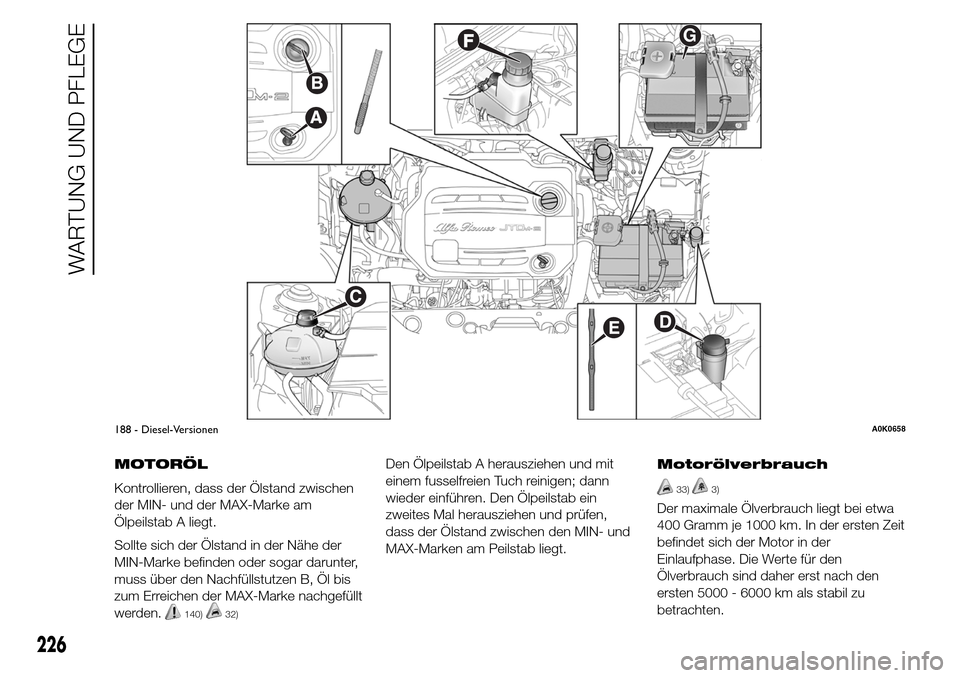

188 - Diesel-VersionenA0K0658
226
WARTUNG UND PFLEGE

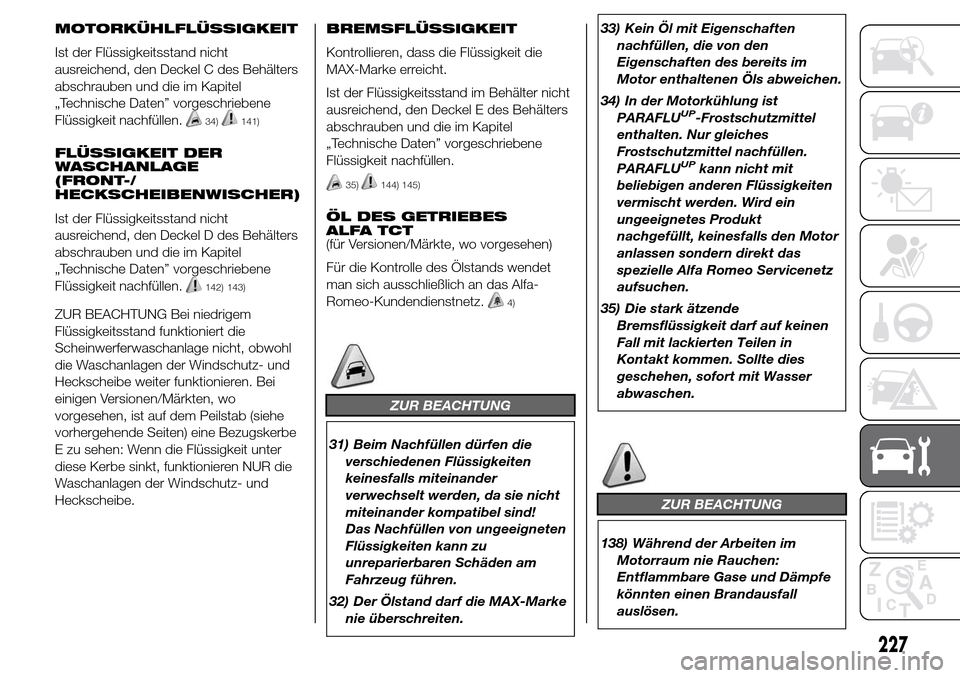

MOTORKÜHLFLÜSSIGKEIT
Ist der Flüssigkeitsstand nicht
ausreichend, den Deckel C des Behälters
abschrauben und die im Kapitel
„Technische Daten” vorgeschriebene
Flüssigkeit nachfüllen.
34)141)
FLÜSSIGKEIT DER
WASCHANLAGE
(FRONT-/
HECKSCHEIBENWISCHER)
Ist der Flüssigkeitsstand nicht
ausreichend, den Deckel D des Behälters
abschrauben und die im Kapitel
„Technische Daten” vorgeschriebene
Flüssigkeit nachfüllen.
142) 143)
ZUR BEACHTUNG Bei niedrigem
Flüssigkeitsstand funktioniert die
Scheinwerferwaschanlage nicht, obwohl
die Waschanlagen der Windschutz- und
Heckscheibe weiter funktionieren. Bei
einigen Versionen/Märkten, wo
vorgesehen, ist auf dem Peilstab (siehe
vorhergehende Seiten) eine Bezugskerbe
E zu sehen: Wenn die Flüssigkeit unter
diese Kerbe sinkt, funktionieren NUR die
Waschanlagen der Windschutz- und
Heckscheibe.BREMSFLÜSSIGKEIT
Kontrollieren, dass die Flüssigkeit die
MAX-Marke erreicht.
Ist der Flüssigkeitsstand im Behälter nicht
ausreichend, den Deckel E des Behälters
abschrauben und die im Kapitel
„Technische Daten” vorgeschriebene
Flüssigkeit nachfüllen.
35)144) 145)
ÖL DES GETRIEBES
ALFA TCT
(für Versionen/Märkte, wo vorgesehen)
Für die Kontrolle des Ölstands wendet
man sich ausschließlich an das Alfa-
Romeo-Kundendienstnetz.
4)
ZUR BEACHTUNG
31) Beim Nachfüllen dürfen die
verschiedenen Flüssigkeiten
keinesfalls miteinander
verwechselt werden, da sie nicht
miteinander kompatibel sind!
Das Nachfüllen von ungeeigneten
Flüssigkeiten kann zu
unreparierbaren Schäden am
Fahrzeug führen.
32) Der Ölstand darf die MAX-Marke
nie überschreiten.33) Kein Öl mit Eigenschaften
nachfüllen, die von den
Eigenschaften des bereits im
Motor enthaltenen Öls abweichen.
34) In der Motorkühlung ist
PARAFLU
UP-Frostschutzmittel
enthalten. Nur gleiches
Frostschutzmittel nachfüllen.
PARAFLU
UPkann nicht mit
beliebigen anderen Flüssigkeiten
vermischt werden. Wird ein
ungeeignetes Produkt
nachgefüllt, keinesfalls den Motor
anlassen sondern direkt das
spezielle Alfa Romeo Servicenetz
aufsuchen.
35) Die stark ätzende
Bremsflüssigkeit darf auf keinen
Fall mit lackierten Teilen in
Kontakt kommen. Sollte dies
geschehen, sofort mit Wasser
abwaschen.
ZUR BEACHTUNG
138) Während der Arbeiten im
Motorraum nie Rauchen:
Entflammbare Gase und Dämpfe
könnten einen Brandausfall
auslösen.
227

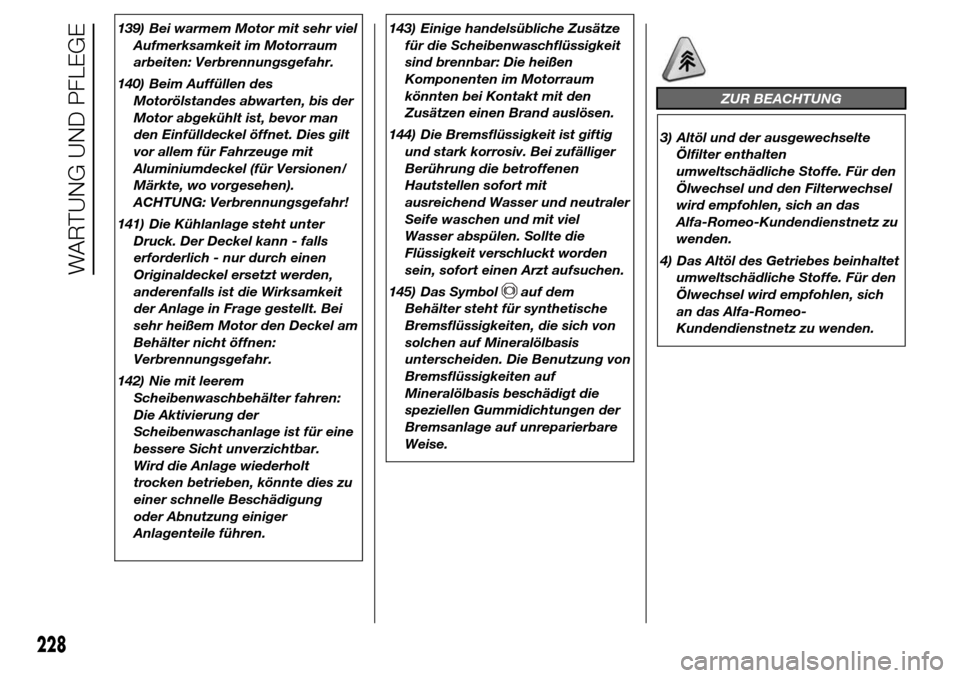

139) Bei warmem Motor mit sehr viel
Aufmerksamkeit im Motorraum
arbeiten: Verbrennungsgefahr.
140) Beim Auffüllen des
Motorölstandes abwarten, bis der
Motor abgekühlt ist, bevor man
den Einfülldeckel öffnet. Dies gilt
vor allem für Fahrzeuge mit
Aluminiumdeckel (für Versionen/
Märkte, wo vorgesehen).
ACHTUNG: Verbrennungsgefahr!
141) Die Kühlanlage steht unter
Druck. Der Deckel kann - falls
erforderlich - nur durch einen
Originaldeckel ersetzt werden,
anderenfalls ist die Wirksamkeit
der Anlage in Frage gestellt. Bei
sehr heißem Motor den Deckel am
Behälter nicht öffnen:
Verbrennungsgefahr.
142) Nie mit leerem
Scheibenwaschbehälter fahren:
Die Aktivierung der
Scheibenwaschanlage ist für eine
bessere Sicht unverzichtbar.
Wird die Anlage wiederholt
trocken betrieben, könnte dies zu
einer schnelle Beschädigung
oder Abnutzung einiger
Anlagenteile führen.143) Einige handelsübliche Zusätze
für die Scheibenwaschflüssigkeit
sind brennbar: Die heißen
Komponenten im Motorraum
könnten bei Kontakt mit den
Zusätzen einen Brand auslösen.
144) Die Bremsflüssigkeit ist giftig
und stark korrosiv. Bei zufälliger
Berührung die betroffenen
Hautstellen sofort mit
ausreichend Wasser und neutraler
Seife waschen und mit viel
Wasser abspülen. Sollte die
Flüssigkeit verschluckt worden
sein, sofort einen Arzt aufsuchen.
145) Das Symbol
auf dem
Behälter steht für synthetische
Bremsflüssigkeiten, die sich von
solchen auf Mineralölbasis
unterscheiden. Die Benutzung von
Bremsflüssigkeiten auf
Mineralölbasis beschädigt die
speziellen Gummidichtungen der
Bremsanlage auf unreparierbare
Weise.
ZUR BEACHTUNG
3) Altöl und der ausgewechselte
Ölfilter enthalten
umweltschädliche Stoffe. Für den
Ölwechsel und den Filterwechsel
wird empfohlen, sich an das
Alfa-Romeo-Kundendienstnetz zu
wenden.
4) Das Altöl des Getriebes beinhaltet
umweltschädliche Stoffe. Für den
Ölwechsel wird empfohlen, sich
an das Alfa-Romeo-
Kundendienstnetz zu wenden.
228
WARTUNG UND PFLEGE
