2016 Alfa Romeo 4C Notice d'entretien (in French)

MENU DE RÉGLAGE
BOUTONS DE
COMMANDE
SET/: pression courte pour
accéder au menu et/ou passer à la
page-écran suivante ou bien valider la
sélection effectuée. Pression prolongée
pour revenir à la page-écran standard
fig. 61.
: pour faire défiler la page-écran et
les options correspondantes vers le
haut ou pour augmenter la valeur
affichée.
: pour faire défiler la page-écran et
les options correspondantes vers le bas
ou pour diminuer la valeur affichée.
ATTENTION Les boutons
etactivent des fonctions différentes
selon les situations suivantes :
à l'intérieur du menu ils permettent le
défilement vers le haut ou vers le bas ;
pendant les opérations de
configuration ils permettent
d'augmenter ou de diminuer la valeur
affichée ;
en dehors du menu, ils permettent
de régler la luminosité de l'écran de
bord.
MENU
Le menu est composé d'une série de
rubriques dont la sélection, qui peut se
faire à l'aide des boutons
et,
permet l'accès aux diverses opérations
de sélection et configuration (réglage)
indiquées ci-après.
Pour certaines rubriques, un
sous-menu est prévu. Le menu peut
être activé par une pression courte sur
le bouton SET/
.
Le menu se compose des rubriques
suivantes :
MENU
BIP VITESSE
ACTIVATION/DONNÉES TRIP B
RÉGLAGE DE L'HEURE
RÉGLAGE DE LA DATE
AUTOCLOSE (pour versions/
marchés, où il est prévu)
UNITÉ DE MESURE
LANGUE
VOLUME DES INFORMATIONS
BIP/BUZZER DES CEINTURES
(visible seulement après la désactivation
du système S.B.R. par le Réseau
Après-vente Alfa Romeo dédié)
SERVICE
AIRBAG/AIRBAG PASSAGER
FEUX DE JOUR (pour
versions/marchés, où il est prévu)
SORTIE MENU
Sélection d'une rubrique
du menu principal sans
sous-menu :
une pression courte sur le bouton
SET/
permet la configuration du
menu principal que l'on souhaite
modifier ;
en agissant sur les boutonsou
(par de simples pressions), on peut
choisir la nouvelle configuration ;
une pression courte sur le bouton
SET/
permet de mémoriser la
configuration et en même temps de
retourner à la même rubrique du menu
principal sélectionnée précédemment.
Sélection d'une rubrique
du menu principal avec
un sous-menu :
une pression courte sur le bouton
SET/
permet d'afficher la première
rubrique du sous-menu ;
en agissant sur les boutonsou
(par de simples pressions), on peut
faire défiler toutes les rubriques du
sous-menu ;61A0L0125
62
CONNAISSANCE DU COMBINÉ DE BORD

d'accéder au menu de configuration
correspondant ;
en agissant sur les boutonsou
(par de simples pressions), on peut
choisir la nouvelle configuration de cette
rubrique spécifique du sous-menu ;
une pression courte sur le bouton
SET/
permet de mémoriser la
configuration et simultanément de
retourner à la même rubrique du
sous-menu préalablement sélectionnée.
RUBRIQUES DU
MENU
Menu
Cette rubrique permet d'accéder au
Menu de configuration.
Appuyer sur le bouton
oupour
sélectionner les différentes rubriques du
Menu. Pour revenir à la page-écran
standard, appuyer par une pression
longue sur le bouton SET/
.
Bip Vitesse (Limite de
vitesse)
Cette fonction permet de sélectionner la
limite de vitesse de la voiture (en
« km/h » ou bien « mph »), au-delà de
laquelle l'utilisateur est prévenu.
Pour sélectionner la limite de vitesse
souhaitée, procéder comme suit :
en appuyant sur le bouton SET/
par une pression courte,
l'inscription « Bip Vit. » s'affiche à
l’écran ;
appuyer sur le boutonoupour
sélectionner l’activation (« On ») ou la
désactivation (« Off ») de la limite de
vitesse ;
si la fonction a été activée (« On ») en
appuyant sur les boutons
ou sur,
sélectionner la limite de vitesse
souhaitée et appuyer sur SET/
pour valider le choix.ATTENTION Il est possible de
programmer entre 30 et 200 km/h, ou
20 et 125 mph, en fonction de l'unité
sélectionnée auparavant (voir le
paragraphe « Unités de mesure
(Réglage unités de mesure) » décrit
ci-après). Chaque pression sur le
bouton
/entraîne une
augmentation/diminution de 5 unités.
En maintenant le bouton
/enfoncé, on obtient une
augmentation/diminution rapide
automatique. Lorsque la valeur
souhaitée est proche, compléter le
réglage par des pressions individuelles.
Appuyer sur le bouton SET/
par
une pression courte pour revenir à la
page-écran du Menu ou appuyer sur le
bouton par une pression longue pour
revenir à la page-écran standard sans
mémoriser.
Si vous souhaitez annuler la sélection,
procéder comme suit :
appuyer sur le bouton SET/
avec une pression courte, « On »
clignote à l'écran ;
appuyer sur le bouton,«Off»
clignote à l'écran ;
appuyer sur le bouton SET/par
une pression courte pour revenir à la
page-écran du Menu ou appuyer sur le
bouton par une pression longue pour
revenir à la page-écran standard sans
mémoriser.
63
une pression courte sur le bouton
SET/
permet de sélectionner la
rubrique du sous-menu affichée et

Activation/Données Trip
B (Autorisation Trip B)
Cette fonction permet d'activer (« On »)
ou de désactiver (« Off ») l'affichage du
Trip B (trip partiel). Pour d'autres
informations, voir le paragraphe « Trip
Computer ».
Pour l’activation/désactivation,
procéder comme suit :
en appuyant sur le bouton SET/
par une pression courte, l'écran
affiche « On » ou « Off » en mode
clignotant, en fonction du réglage
effectué précédemment ;
appuyer sur le boutonou sur
pour effectuer la sélection ;
appuyer sur le bouton SET/par
une pression courte pour revenir à la
page-écran du Menu ou appuyer sur le
bouton par une pression longue pour
revenir à la page-écran standard sans
mémoriser.
Réglage heure (Réglage
horloge)
Cette fonction permet le réglage de
l'heure en passant par deux
sous-menus : « Heure » et « Format ».
Pour effectuer le réglage, procéder
comme suit :
en appuyant sur le bouton SET/
par une pression courte, les deux
sous-menus « Heure » et « Format »
s'affichent à l'écran ;
appuyer sur le boutonoupour
passer d'un sous-menu à l'autre ;
après avoir sélectionné le sous-menu
que l'on souhaite modifier, appuyer sur
le bouton SET/
par une pression
courte ;
en cas de sélection du sous-menu
« Heure»:enappuyant sur le bouton
SET/
par une pression courte,
l'écran affiche les « heures » en mode
clignotant ;
appuyer sur le boutonoupour
effectuer le réglage ;
en appuyant sur le bouton SET/
par une pression courte, l'écran
affiche les « minutes » en mode
clignotant ;
appuyer sur le boutonoupour
effectuer le réglage.
ATTENTION Chaque pression sur les
boutons
ouprovoque
l'augmentation ou la diminution d'une
unité. Si l'on maintient le bouton
enfoncé, on obtient l'augmentation ou
la diminution automatique rapide.
Lorsque la valeur souhaitée est proche,
compléter le réglage par des pressions
individuelles.
En cas de sélection du sous-menu
« Format»:enappuyant sur le bouton
SET/
par une pression courte,
l'écran affiche le mode de visualisation
en mode clignotant ;
Appuyer sur le boutonou sur
pour régler le mode « 12h » ou
« 24h ».
Une fois le réglage effectué, appuyer
sur le bouton SET/
par une
pression courte pour revenir à la
page-écran du sous-menu ou appuyer
sur le bouton par une pression longue
pour revenir à la page-écran du Menu
principal sans mémoriser.
Appuyer à nouveau sur le bouton SET/
par une pression longue pour
revenir à la page-écran standard ou au
menu principal selon la rubrique où l'on
se trouve dans le menu.
Réglage date (Réglage
date)
Cette fonction permet de mettre à jour
la date (année - mois - jour).
Pour effectuer le réglage, procéder
comme suit :
appuyer sur le bouton SET/par
une pression courte. L'écran affiche
« l'année » en mode clignotant ;
appuyer sur le boutonoupour
effectuer le réglage ;
appuyer sur le bouton SET/par
une pression courte. L'écran affiche le
« mois » en mode clignotant ;
appuyer sur le boutonoupour
effectuer le réglage ;
appuyer sur le bouton SET/par
une pression courte. L'écran affiche le
« jour » en mode clignotant ;
64
CONNAISSANCE DU COMBINÉ DE BORD

effectuer le réglage ;
ATTENTION Chaque pression sur les
boutons
ouprovoque
l'augmentation ou la diminution d'une
unité. Si l'on maintient le bouton
enfoncé, on obtient l'augmentation ou
la diminution automatique rapide.
Lorsque la valeur souhaitée est proche,
compléter le réglage par des pressions
individuelles.
Appuyer sur le bouton SET/
par
une pression courte pour revenir à la
page-écran du Menu ou appuyer sur le
bouton par une pression longue pour
revenir à la page-écran standard sans
mémoriser.
Autoclose (Verrouillage
automatique centralisée
lorsque le véhicule est
en marche)
(pour versions/marchés, où il est prévu)
Cette fonction, si elle est activée
(« On »), permet le verrouillage
automatique des portes lorsqu'on
dépasse la vitesse de 20 km/h.
Pour activer ou désactiver cette
fonction, procéder comme suit :
appuyer sur le bouton SET/par
une pression courte. L'écran affiche en
mode clignotant « On » ou « Off » en
fonction de ce qui était sélectionné
précédemment ;
appuyer sur le boutonou sur
pour effectuer la sélection ;
appuyer sur le bouton SET/par
une pression courte pour revenir à la
page-écran du sous-menu ou appuyer
sur le bouton par une pression longue
pour revenir à la page-écran du Menu
principal sans mémoriser ;
appuyer à nouveau sur le bouton
SET/
par une pression longue pour
revenir à la page-écran standard ou au
menu principal selon la rubrique où l'on
se trouve dans le menu.
Unités de mesure
(Réglage des unités de
mesure)
Cette fonction permet de régler les
unités de mesure au moyen de trois
sous-menus : « Distances »,
« Consommations » et « Température ».
Pour régler l'unité de mesure souhaitée,
procéder comme suit :
appuyer sur le bouton SET/par
une pression courte. L'écran affiche les
trois sous-menus ;
appuyer sur le boutonoupour
passer d'un sous-menu à l'autre ;
après avoir sélectionné le
sous-menu que l'on souhaite modifier,
appuyer sur le bouton SET/
par
une pression courte ;
en cas de sélection du sous-menu
« Distances»:enappuyant sur le
bouton SET/
par une pression
courte, l'écran affiche « km » ou bien
« mi » en fonction de ce qui a été
sélectionné précédemment ;
appuyer sur le boutonou sur
pour effectuer la sélection ;
en cas de sélection du sous-menu
« Consommations»:enappuyant sur
le bouton SET/
par une pression
courte, l'écran affiche « km/l »,
« l/100 km » ou bien « mpg » en
fonction de ce qui a été sélectionné
précédemment. Si l'unité de mesure de
distance est le « km », l'écran permet
de régler l'unité de mesure « km/l » ou
« l/100 km» pour les consommations. Si
l'unité de mesure de distance est le
« mi », l'écran affichera les
consommations en « mpg » ;
appuyer sur le boutonou sur
pour effectuer la sélection ;
en cas de sélection du sous-menu
« Température»:enappuyant sur le
bouton SET/
par une courte
pression, l'écran affiche « °C » ou bien
« °F » en fonction de ce qui a été
sélectionné précédemment ;
appuyer sur le boutonou sur
pour effectuer la sélection ;
Une fois le réglage effectué, appuyer
sur le bouton SET/
par une
pression courte pour revenir à la
page-écran du sous-menu ou appuyer
sur le bouton par une pression longue
pour revenir à la page-écran du Menu
principal sans mémoriser.
Appuyer à nouveau sur le bouton SET/
par une pression longue pour
65
appuyer sur le boutonoupour

revenir à la page-écran standard ou au
menu principal selon la rubrique où l'on
se trouve dans le menu.
Langue (Sélection
langue)
La visualisation de l’écran, après
réglage, peut être présentée dans les
langues suivantes : italien, anglais,
allemand, portugais, espagnol, français,
américain, espagnol mexicain, russe et
chinois.
Pour sélectionner la langue souhaitée,
procéder comme suit :
appuyer sur le bouton SET/par
une pression courte. L'écran affiche la
« langue » précédemment réglée en
mode clignotant ;
appuyer sur le boutonou sur
pour effectuer la sélection ;
appuyer sur le bouton SET/par
une pression courte pour revenir à la
page-écran du Menu ou appuyer sur le
bouton par une pression longue pour
revenir à la page-écran standard sans
mémoriser.
Volume des messages
(Réglage du volume
signal sonore
anomalies/
avertissements)
Cette fonction permet de régler (sur 8
niveaux) le volume du signal sonore
(buzzer) qui accompagne les affichages
d'anomalies/avertissements.Pour sélectionner le volume désiré,
procéder comme suit :
appuyer sur le bouton SET/par
une pression courte. L'écran affiche en
mode clignotant le « niveau » du volume
précédemment réglé ;
appuyer sur le boutonoupour
effectuer le réglage ;
appuyer sur le bouton SET/par
une pression courte pour revenir à la
page-écran du Menu ou appuyer sur le
bouton par une pression longue pour
revenir à la page-écran standard sans
mémoriser.
Bip/Buzzer Ceintures
(Réactivation buzzer
pour signalisation
S.B.R.)
(pour versions/marchés, où il est prévu)
La fonction peut être visualisée
seulement après la désactivation du
système S.B.R. par le Réseau
Après-vente Alfa Romeo dédié (voir le
paragraphe « Système S.B.R. » au
chapitre « Sécurité »).
Service (Entretien
programmé)
Cette fonction permet de visualiser les
indications concernant les échéances
kilométriques des coupons d'entretien.
Pour consulter ces indications,
procéder comme suit :
appuyer sur le bouton SET/par
une pression courte. L'écran affichel'échéance en kilomètres (km) ou en
milles (mi) selon ce qui a été sélectionné
précédemment (voir paragraphe « Unité
de mesure (Réglage des unités de
mesure) ») ;
appuyer sur le bouton SET/par
une pression courte pour revenir à la
page-écran du Menu ou appuyer sur le
bouton par une pression longue pour
revenir à la page-écran standard.
ATTENTION Le « Plan d'Entretien
Programmé » prévoit l'entretien de la
voiture à des échéances préétablies, se
reporter au chapitre « Entretien et
soin ». L'affichage de la fonction
« Service », simultanément au témoin
, est automatique, clé sur la position
MAR, à 2 000 km (ou valeur équivalente
en milles) de cette échéance, et est
renouvelé tous les 200 km (ou valeur
équivalente en miles). Lorsque le
kilométrage est inférieur à 200 km, les
signaux s'affichent à échéances plus
rapprochées. L'affichage, en km ou en
milles, répond à la sélection de l'« Unité
de mesure » effectuée. En outre,
lorsque la voiture se rapproche de
l'échéance prévue (« coupon »), en
tournant la clé sur MAR, le témoin
ainsi que l'inscription « Service »
s'affichent à l'écran, suivis du
kilométrage/des milles restant avant
l'échéance d'entretien. S'adresser au
réseau Après-vente Alfa Romeo dédié
qui se chargera, en plus des opérations
d'entretien prévues dans le « Plan
66
CONNAISSANCE DU COMBINÉ DE BORD

d'Entretien Programmé », de la mise à
zéro de l'affichage en question
(réinitialisation).
Airbag/Airbag passager
(Activation/
désactivation Airbag
frontal côté passager)
Cette fonction permet d'activer/
désactiver l’airbag côté passager.
Procéder comme suit :
appuyer sur le bouton SET/et,
après avoir affiché à l'écran le message
« Bag pass: Off » (pour désactiver) ou le
message « Bag pass: On » (pour
activer) en appuyant sur les boutons
ou, appuyer à nouveau sur le
bouton SET/
;
l'écran affiche le message de
demande de confirmation ;
en appuyant sur les boutonsou
, sélectionner « Oui » (pour confirmer
l'activation/désactivation) ou « Non »
(pour abandonner) ;
appuyer sur le bouton SET/par
une pression courte, un message de
validation du choix s'affiche et l'on
retourne à la page-écran du Menu ou
appuyer sur le bouton par une pression
longue pour revenir à la page-écran
standard sans mémoriser. Le témoin
s'allume sur le combiné de bord.
Feux de jour (D.R.L.)(pour versions/marchés, où il est prévu)
Cette fonction permet d'activer/
désactiver les feux de jour.
Pour activer ou désactiver cette
fonction, procéder comme suit :
appuyer sur le bouton SET/par
une pression courte. L'écran affiche en
mode clignotant « On » ou « Off » en
fonction de ce qui était sélectionné
précédemment ;
appuyer sur le boutonou sur
pour effectuer la sélection ;
appuyer sur le bouton SET/par
une pression courte pour revenir à la
page-écran du sous-menu ou appuyer
sur le bouton par une pression longue
pour revenir à la page-écran du Menu
principal sans mémoriser ;
appuyer à nouveau sur le bouton
SET/
par une pression longue pour
revenir à la page-écran standard ou au
menu principal selon la rubrique où l'on
se trouve dans le menu.
Sortie Menu
Dernière fonction qui achève le cycle de
réglages énumérés sur la page-écran
menu initiale.
En appuyant sur le bouton SET/
par une pression courte, l'affichage
revient à la page-écran standard sans
mémoriser.
En appuyant sur le bouton
,
l'affichage revient à la première rubrique
du menu.
67

TRIP COMPUTER
Le « Trip Computer » permet de
visualiser, clé sur MAR, les paramètres
relatifs au fonctionnement du véhicule.
Cette fonction se caractérise par deux
mémoires distinctes, appelées « Trip A »
et « Trip B », qui enregistrent les
données des « missions complètes » du
véhicule (voyages) de manière
indépendante.
Les deux mémoires peuvent être
remises à zéro : reset - début d'une
nouvelle mission.
Le « Trip A » permet de visualiser les
paramètres suivants :
Autonomie
Distance parcourue
Consommation moyenne
Consommation instantanée
Vitesse moyenne
Temps de voyage (durée de
conduite).
Le « Trip B » permet de visualiser les
paramètres suivants :
Distance parcourue B
Consommation moyenne B
Vitesse moyenne B
Temps de voyage B (durée de
conduite).Le « Trip B » est une fonction
désactivable (voir le paragraphe
« Activation/Données (Activation Trip
B) »). Les paramètres « Autonomie » et
« Consommation instantanée » ne
peuvent pas être mis à zéro.
PARAMÈTRES AFFICHÉS
Autonomie
Ce paramètre indique la distance
approximative pouvant être encore
parcourue avec le carburant qui se
trouve dans le réservoir, si l'on maintient
le même style de conduite
qu'auparavant.
L'écran affichera l'indication«----»
lors des événements suivants :
la valeur d'autonomie est inférieure à
50 km (ou 30 miles)
en cas d'arrêt de la voiture avec le
moteur lancé pendant un temps
prolongé.
ATTENTION La variation de la valeur
d'autonomie peut être influencée par
différents facteurs : style de conduite,
type de parcours (sur autoroute, en
ville, en montagne, etc.), conditions
d'utilisation de la voiture (charge
transportée, pression des pneus, etc.).
La programmation d'un voyage doit
prendre en compte les données
énumérées ci-dessus.Distance parcourue
Ce paramètre indique la distance
parcourue depuis le début de la
nouvelle mission.
Consommation moyenne
Ce paramètre représente la moyenne
des consommations depuis le début de
la nouvelle mission.
Consommation instantanée
Ce paramètre indique la valeur,
constamment mise à jour, de la
consommation en carburant
instantanée. En cas d'arrêt du véhicule,
moteur lancé, l'écran affiche l’indication
«----».
Vitesse moyenne
Ce paramètre représente la vitesse
moyenne du véhicule depuis le début
de la nouvelle mission.
Durée de voyage
Temps passé depuis le début de la
nouvelle mission.
Visualisations à l'écran
Chaque fois qu'un paramètre est
sélectionné, l'écran fournit les
informations suivantes :
l'inscription « Trip » (ou « TripA»ou
bien « Trip B ») (A fig. 62 ) ;
68
CONNAISSANCE DU COMBINÉ DE BORD

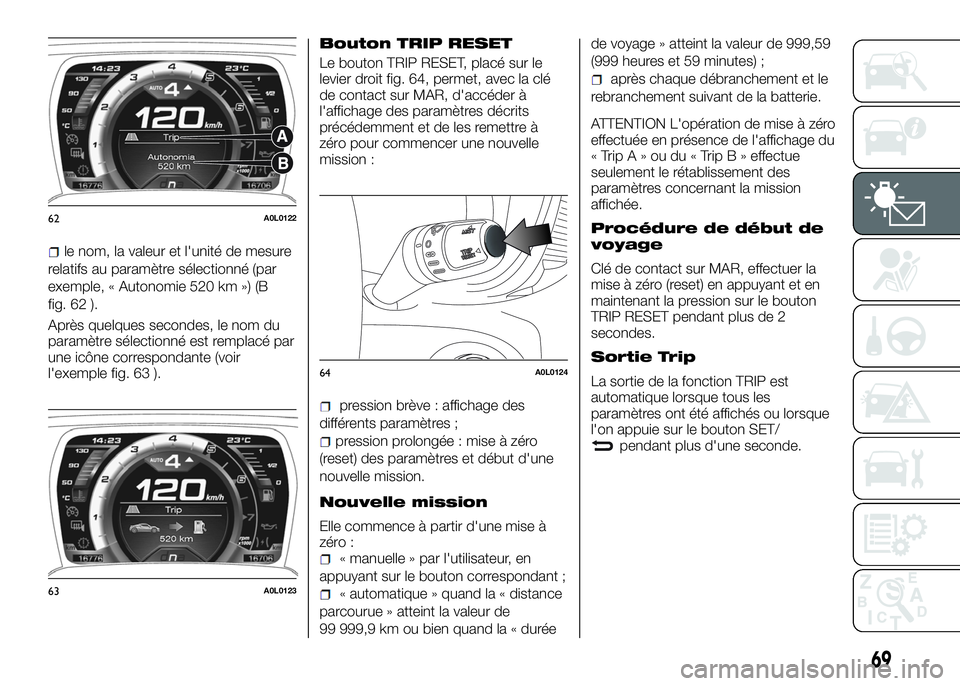

le nom, la valeur et l'unité de mesure
relatifs au paramètre sélectionné (par
exemple, « Autonomie 520 km ») (B
fig. 62 ).
Après quelques secondes, le nom du
paramètre sélectionné est remplacé par
une icône correspondante (voir
l'exemple fig. 63 ).
Bouton TRIP RESET
Le bouton TRIP RESET, placé sur le
levier droit fig. 64, permet, avec la clé
de contact sur MAR, d'accéder à
l'affichage des paramètres décrits
précédemment et de les remettre à
zéro pour commencer une nouvelle
mission :
pression brève : affichage des
différents paramètres ;
pression prolongée : mise à zéro
(reset) des paramètres et début d'une
nouvelle mission.
Nouvelle mission
Elle commence à partir d'une mise à
zéro :
« manuelle » par l'utilisateur, en
appuyant sur le bouton correspondant ;
« automatique » quand la « distance
parcourue » atteint la valeur de
99 999,9 km ou bien quand la « duréede voyage » atteint la valeur de 999,59
(999 heures et 59 minutes) ;
après chaque débranchement et le
rebranchement suivant de la batterie.
ATTENTION L'opération de mise à zéro
effectuée en présence de l'affichage du
«TripA»oudu«TripB»effectue
seulement le rétablissement des
paramètres concernant la mission
affichée.
Procédure de début de
voyage
Clé de contact sur MAR, effectuer la
mise à zéro (reset) en appuyant et en
maintenant la pression sur le bouton
TRIP RESET pendant plus de 2
secondes.
Sortie Trip
La sortie de la fonction TRIP est
automatique lorsque tous les
paramètres ont été affichés ou lorsque
l'on appuie sur le bouton SET/
pendant plus d'une seconde.
62A0L0122
63A0L0123
64A0L0124
69
