2016 Alfa Romeo 4C Notice d'entretien (in French)

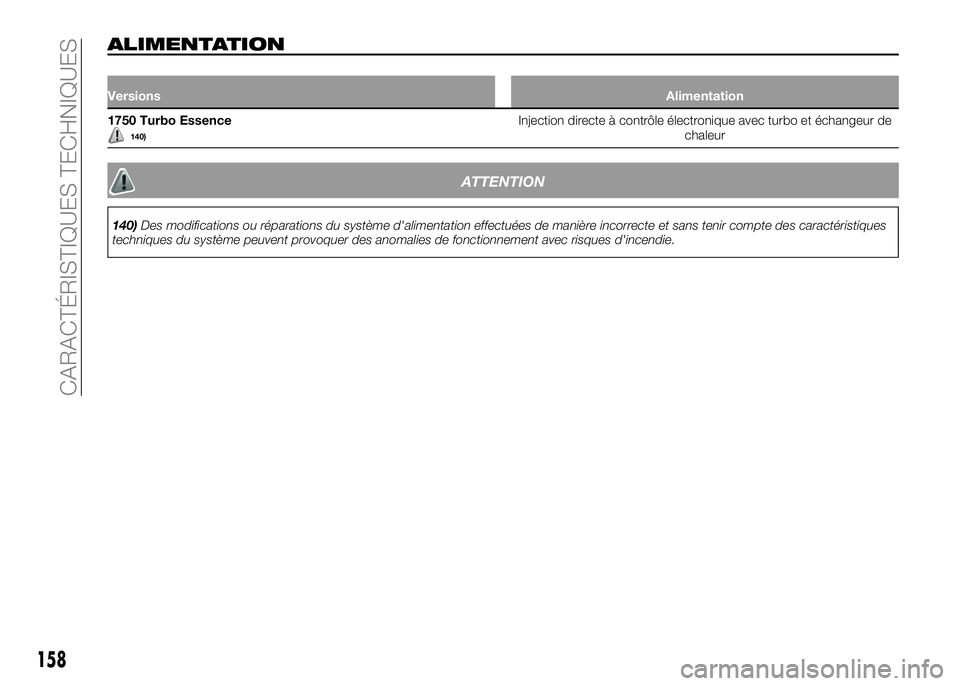

ALIMENTATION
VersionsAlimentation
1750 Turbo Essence140)Injection directe à contrôle électronique avec turbo et échangeur de
chaleur
ATTENTION
140)Des modifications ou réparations du système d'alimentation effectuées de manière incorrecte et sans tenir compte des caractéristiques
techniques du système peuvent provoquer des anomalies de fonctionnement avec risques d'incendie.
158
CARACTÉRISTIQUES TECHNIQUES

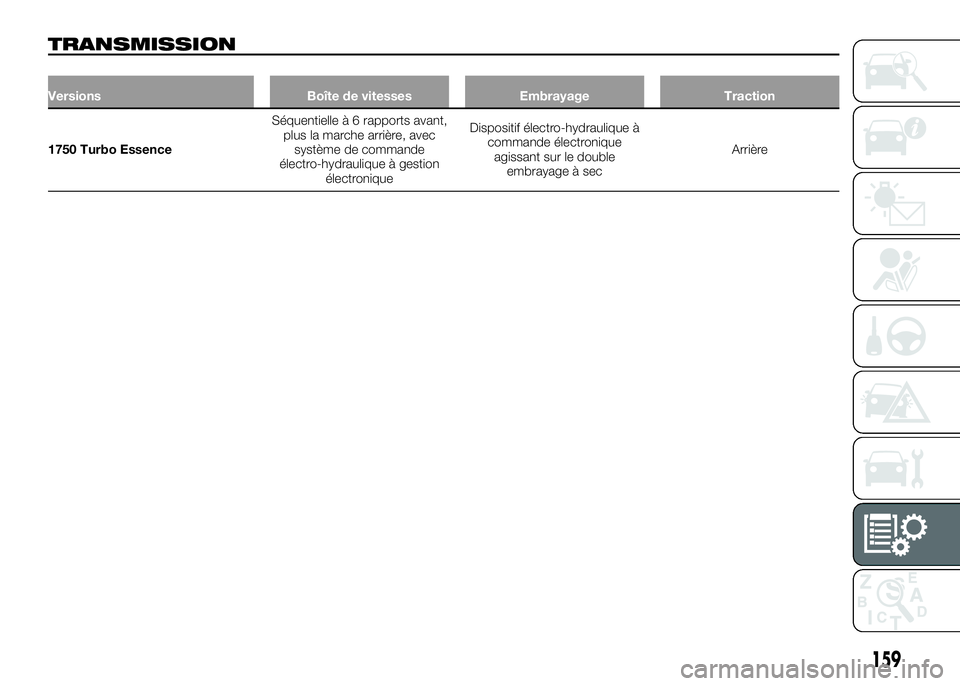

TRANSMISSION
Versions Boîte de vitesses Embrayage Traction
1750 Turbo EssenceSéquentielle à 6 rapports avant,
plus la marche arrière, avec
système de commande
électro-hydraulique à gestion
électroniqueDispositif électro-hydraulique à
commande électronique
agissant sur le double
embrayage à secArrière
159

FREINS
Versions Freins avant Freins arrière Frein de stationnement
1750 Turbo EssenceÀ disque autoventilés À disque autoventilésCommandé par levier à main,
agissant sur les freins arrière
160
CARACTÉRISTIQUES TECHNIQUES

SUSPENSIONS
Versions Avant Arrière
1750 Turbo EssenceÀ triangles superposés avec barre stabilisatrice Système MacPherson évolué
161

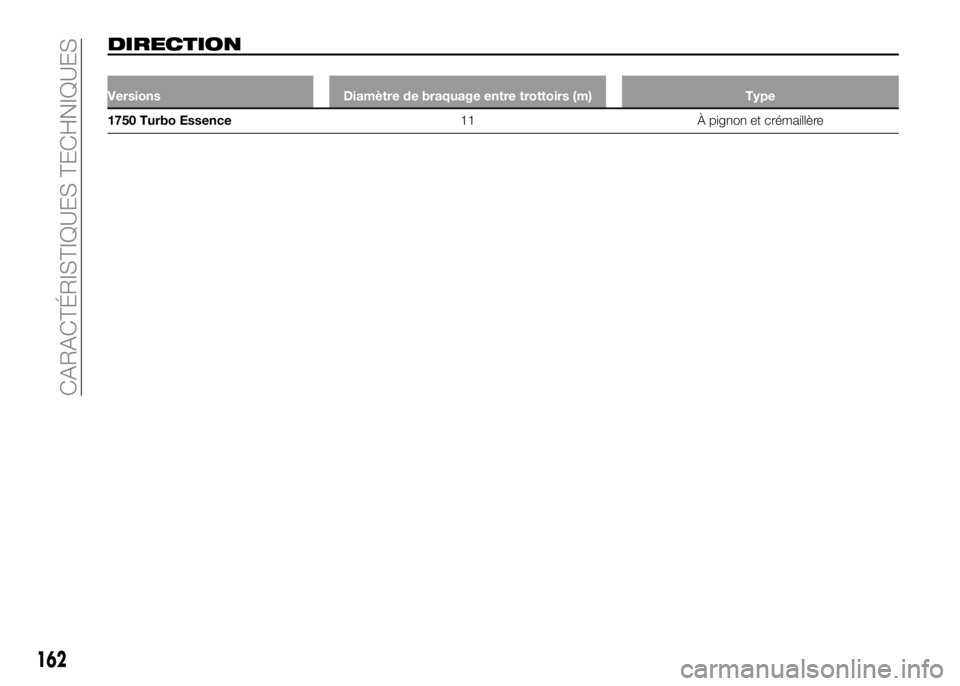

DIRECTION
Versions Diamètre de braquage entre trottoirs (m) Type
1750 Turbo Essence11 À pignon et crémaillère
162
CARACTÉRISTIQUES TECHNIQUES

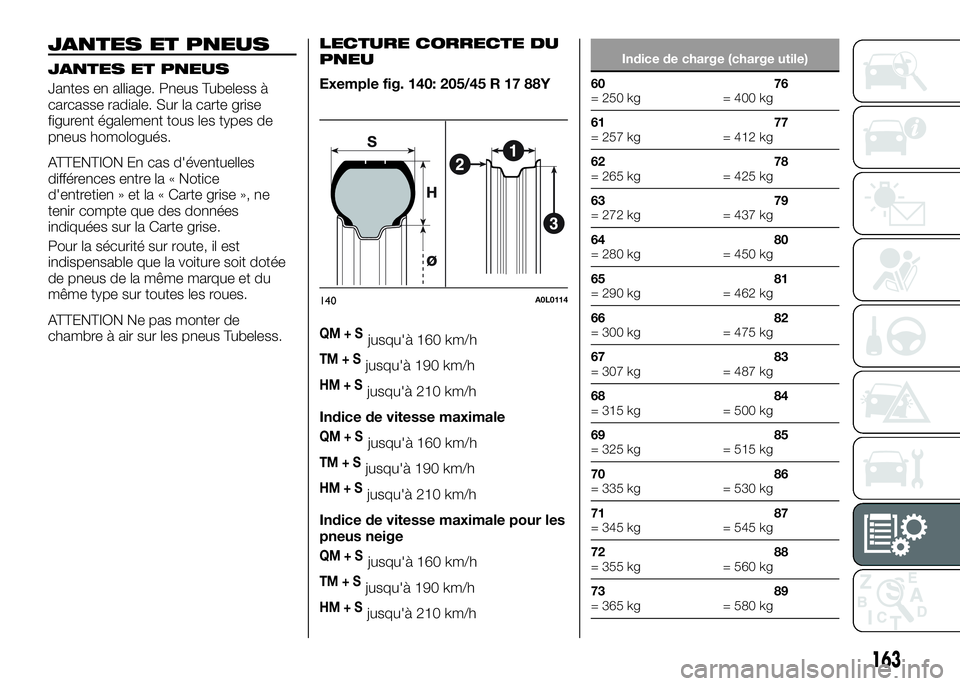

JANTES ET PNEUS
JANTES ET PNEUS
Jantes en alliage. Pneus Tubeless à
carcasse radiale. Sur la carte grise
figurent également tous les types de
pneus homologués.
ATTENTION En cas d'éventuelles
différences entre la « Notice
d'entretien » et la « Carte grise », ne
tenir compte que des données
indiquées sur la Carte grise.
Pour la sécurité sur route, il est
indispensable que la voiture soit dotée
de pneus de la même marque et du
même type sur toutes les roues.
ATTENTION Ne pas monter de
chambre à air sur les pneus Tubeless.
LECTURE CORRECTE DU
PNEU
Exemple fig. 140: 205/45 R 17 88Y
QM+Sjusqu'à 160 km/h
TM+Sjusqu'à 190 km/h
HM+Sjusqu'à 210 km/h
Indice de vitesse maximale
QM+Sjusqu'à 160 km/h
TM+Sjusqu'à 190 km/h
HM+Sjusqu'à 210 km/h
Indice de vitesse maximale pour les
pneus neige
QM+Sjusqu'à 160 km/h
TM+Sjusqu'à 190 km/h
HM+Sjusqu'à 210 km/h
Indice de charge (charge utile)
60
= 250 kg76
= 400 kg
61
= 257 kg77
= 412 kg
62
= 265 kg78
= 425 kg
63
= 272 kg79
= 437 kg
64
= 280 kg80
= 450 kg
65
= 290 kg81
= 462 kg
66
= 300 kg82
= 475 kg
67
= 307 kg83
= 487 kg
68
= 315 kg84
= 500 kg
69
= 325 kg85
= 515 kg
70
= 335 kg86
= 530 kg
71
= 345 kg87
= 545 kg
72
= 355 kg88
= 560 kg
73
= 365 kg89
= 580 kg
140A0L0114
163

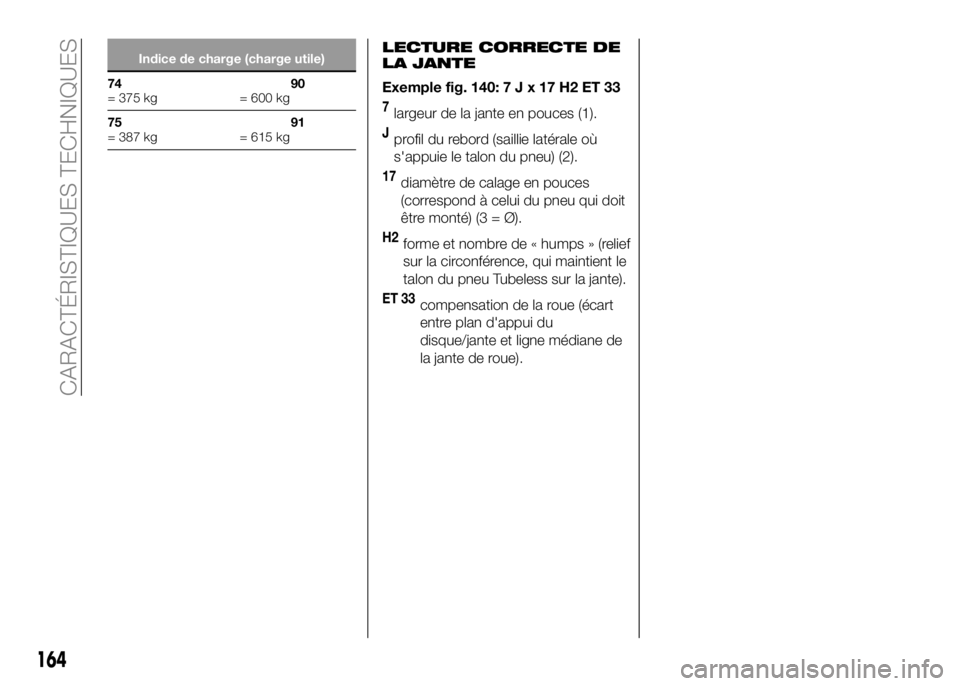

Indice de charge (charge utile)
74
= 375 kg90
= 600 kg
75
= 387 kg91
= 615 kg
LECTURE CORRECTE DE
LA JANTE
Exemple fig. 140:7Jx17H2ET33
7largeur de la jante en pouces (1).
Jprofil du rebord (saillie latérale où
s'appuie le talon du pneu) (2).
17diamètre de calage en pouces
(correspond à celui du pneu qui doit
être monté) (3 = Ø).
H2forme et nombre de « humps » (relief
sur la circonférence, qui maintient le
talon du pneu Tubeless sur la jante).
ET 33compensation de la roue (écart
entre plan d'appui du
disque/jante et ligne médiane de
la jante de roue).
164
CARACTÉRISTIQUES TECHNIQUES

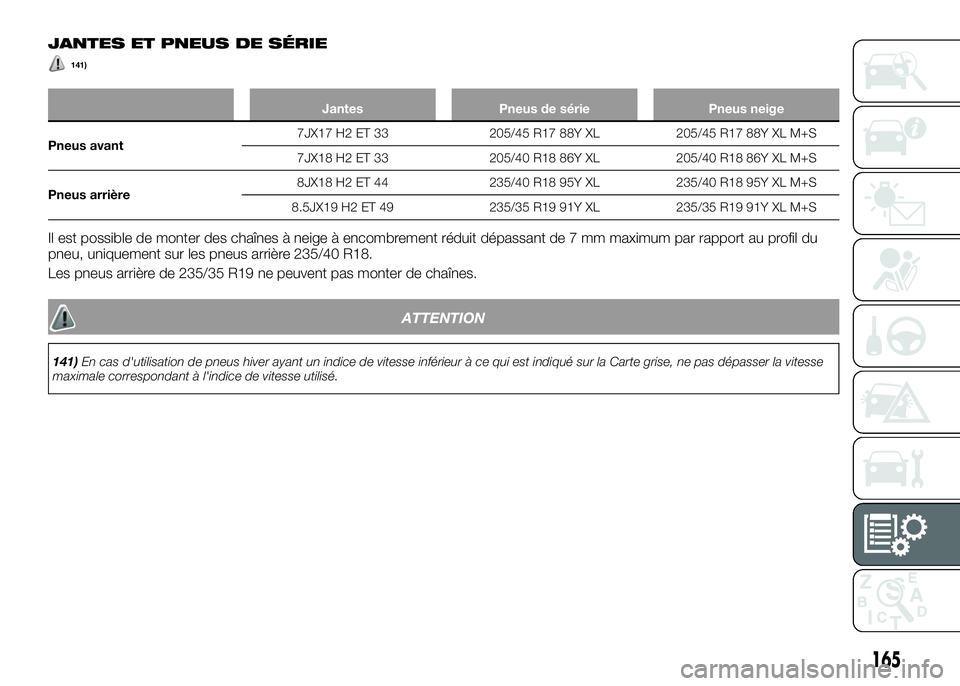

JANTES ET PNEUS DE SÉRIE
141)
Jantes Pneus de série Pneus neige
Pneus avant7JX17 H2 ET 33 205/45 R17 88Y XL 205/45 R17 88Y XL M+S
7JX18 H2 ET 33 205/40 R18 86Y XL 205/40 R18 86Y XL M+S
Pneus arrière8JX18 H2 ET 44 235/40 R18 95Y XL 235/40 R18 95Y XL M+S
8.5JX19 H2 ET 49 235/35 R19 91Y XL 235/35 R19 91Y XL M+S
Il est possible de monter des chaînes à neige à encombrement réduit dépassant de 7 mm maximum par rapport au profil du
pneu, uniquement sur les pneus arrière 235/40 R18.
Les pneus arrière de 235/35 R19 ne peuvent pas monter de chaînes.
ATTENTION
141)En cas d'utilisation de pneus hiver ayant un indice de vitesse inférieur à ce qui est indiqué sur la Carte grise, ne pas dépasser la vitesse
maximale correspondant à l'indice de vitesse utilisé.
165
