2015 TOYOTA RAV4 Manuale duso (in Italian)

721
8
8-1. Specifiche
Specifiche del veicolo
RAV4_OM_OM42A83L_(EL)
Viscosità raccomandata (SAE):
L’olio SAE 0W-30 viene aggiunto al
veicolo Toyota in fabbrica e rappre-
senta la scelta migliore per garan-
tire un buon risparmio di
carburante e un buon avviamento
a basse temperature.
Viscosità dell’olio (nel presente manuale viene preso come esempio
0W-30):• La dicitura 0W dell’indicazione 0W-30 indica la caratteristica dell’olio che consente l’avviamento a freddo. Gli oli con un valore più basso
davanti alla W consentono un più facile avviamento del motore a basse
temperature.
• Il numero 30 dell’indicazione 0W-30 indica la caratteristica di viscosità dell’olio quando questo si trova ad alte temperature. Un olio con grado
di viscosità superiore (con un valore superiore) può risultare più adatto
se il veicolo viene utilizzato ad alte velocità o in condizioni di carico gra-
vose.
Preferito
Temperature previste prima del
successivo cambio olio

7228-1. Specifiche
RAV4_OM_OM42A83L_(EL)
XMotore a benzina
XMotore diesel
Impianto di raffreddamento
Capacità
(riferimento)
Motore
3ZR-FE
XCon cambio Multidrive
6,0 litri
XCon cambio manuale
5,8 litri
Motore
3ZR-FAE
XCon cambio Multidrive
5,9 litri
XCon cambio manuale
5,8 litri
Motore
2AR-FE6,8 litri
Tipo di liquido di
raffreddamento
Usare uno dei seguenti prodotti: • “Toyota Super Long Life Coolant” (liquido di raf-freddamento Toyota di durata superiore)
• Liquido di raffreddamento simile di alta qualità, a
base di glicole etilenico, che non contenga sili-
cato, ammina, nitrito o borati, prodotto con la tec-
nologia degli acidi organici ibridi di lunga durata
Non usare soltanto acqua.
Capacità (riferimento)
XSenza riscaldamento elettrico
6,9 litri
XCon riscaldamento elettrico
7,3 litri
Tipo di liquido di
raffreddamento
Usare uno dei seguenti prodotti: • “Toyota Super Long Life Coolant” (liquido di raf-
freddamento Toyota di durata superiore)
• Liquido di raffreddamento simile di alta qualità, a base di glicole etilenico, che non contenga sili-
cato, ammina, nitrito o borati, prodotto con la tec-
nologia degli acidi organici ibridi di lunga durata
Non usare soltanto acqua.

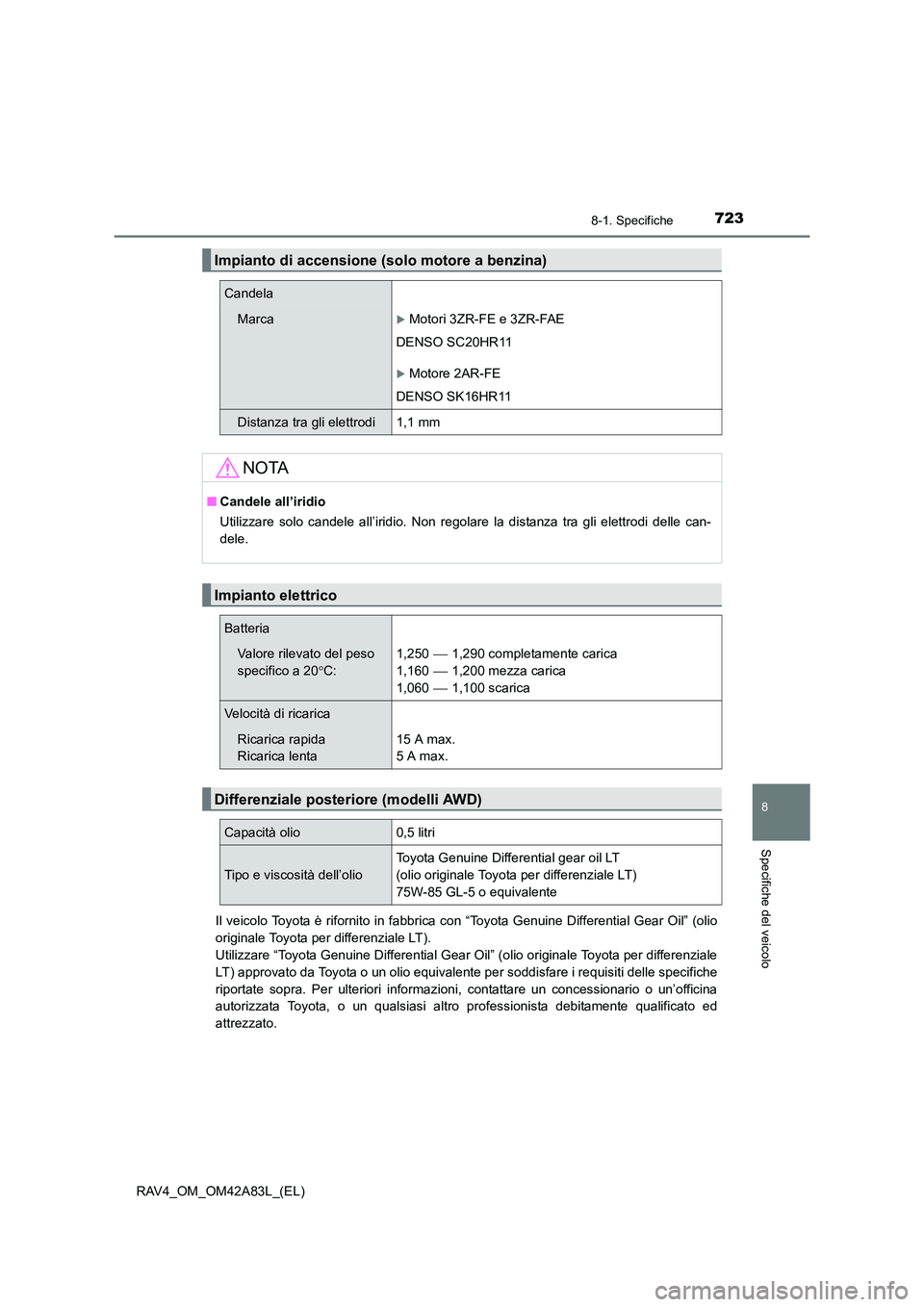

723
8
8-1. Specifiche
Specifiche del veicolo
RAV4_OM_OM42A83L_(EL)Il veicolo Toyota è rifornito in fabbrica con “Toyota Genuine Differential Gear Oil” (olio
originale Toyota per differenziale LT).
Utilizzare “Toyota Genuine Differential Gear Oil” (olio originale Toyota per differenziale
LT) approvato da Toyota o un olio equivalente per soddisfare i requisiti delle specifiche
riportate sopra. Per ulteriori informazioni, contattare un concessionario o un’officina
autorizzata Toyota, o un qualsiasi altro professionista debitamente qualificato ed
attrezzato.
Impianto di accensione (solo motore a benzina)
Candela
MarcaXMotori 3ZR-FE e 3ZR-FAE
DENSO SC20HR11
XMotore 2AR-FE
DENSO SK16HR11
Distanza tra gli elettrodi1,1 mm
NOTA
■ Candele all’iridio
Utilizzare solo candele all’iridio. Non regolare la distanza tra gli elettrodi delle can-
dele.
Impianto elettrico
Batteria
Valore rilevato del peso
specifico a 20 °C:1,250  1,290 completamente carica
1,160
 1,200 mezza carica
1,060
 1,100 scarica
Velocità di ricarica
Ricarica rapida
Ricarica lenta15 A max.
5 A max.
Differenziale posteriore (modelli AWD)
Capacità olio0,5 litri
Tipo e viscosità dell’olio
Toyota Genuine Differential gear oil LT
(olio originale Toyota per differenziale LT)
75W-85 GL-5 o equivalente

7248-1. Specifiche
RAV4_OM_OM42A83L_(EL)
*: la capacità del fluido è la quantità di riferimento. Se è necessaria la sostituzione, contattare un concessionario o un’officina autoriz-
zata Toyota, o un qualsiasi altro professionista debitamente qualificato ed attrez-
zato.
*: la capacità del fluido è la quantità di riferimento. Se è necessaria la sostituzione, contattare un concessionario o un’officina autoriz-
zata Toyota, o un qualsiasi altro professionista debitamente qualificato ed attrez-
zato.
Gruppo cambio-differenziale automatico
Capacità
del fluido
*
Motore a benzina6,5 litri
Motore diesel6,7 litri
Tipo di fluidoToyota Genuine ATF WS (fluido originale
Toyota ATF WS)
NOTA
■ Tipo di fluido del cambio automatico
L’uso di un fluido del cambio diverso da “Toyota Genuine ATF WS” (fluido originale
Toyota ATF WS) può provocare il deterioramento della qualità dei passaggi di mar-
cia, il bloccaggio del cambio accompagnato da vibrazioni, con conseguente danneg-
giamento del cambio stesso.
Cambio Multidrive
Capacità del fluido*
XSenza sistema di Arresto e Avviamento
8,9 litri
XCon sistema di Arresto e Avviamento
7,1 litri
Tipo di fluido“Toyota Genuine CVT Fluid FE” (fluido originale Toyota
CVT FE)

725
8
8-1. Specifiche
Specifiche del veicolo
RAV4_OM_OM42A83L_(EL)
NOTA
■Tipo di liquido CVT (Trasmissione a Variazione Continua)
L’uso di un fluido del gruppo cambio-differenziale diverso da “Toyota Genuine CVT
Fluid FE” (fluido originale Toyota CVT FE) può provocare il deterioramento della
qualità dei passaggi di marcia, il bloccaggio del gruppo cambio-differenziale accom-
pagnato da vibrazioni, con conseguente danneggiamento del gruppo cambio-diffe-
renziale del veicolo.
Gruppo cambio-differenziale manuale
Capacità
olio ingra-
naggiMotore a benzina2,4 litri
Motore
diesel2WD2,3 litri
AWD2,1 litri
Tipo di olio ingranaggi
Usare uno dei seguenti prodotti:
• “TOYOTA Genuine Manual Transmission
Gear Oil LV” (olio ingranaggi originale Toyota
del cambio manuale LV)
• Altro olio ingranaggi che soddisfa le specifi- che API GL-4 e SAE 75W.
NOTA
■ Olio ingranaggi del cambio manuale
Si prega di considerare che a seconda delle caratteristiche dell’olio ingranaggi utiliz-
zato o delle condizioni di funzionamento, il rumore del motore a regime di minimo, la
sensazione al cambio marcia e/o l’efficienza dei consumi possono essere diversi.
Per ottenere prestazioni ottimali, Toyota raccomanda l’uso di “TOYOTA Genuine
Manual Transmission Gear Oil LV” (olio ingranaggi originale Toyota del cambio
manuale LV).
Frizione
Corsa a vuoto del pedale
della frizione5 — 15 mm
Tipo di fluidoSAE J1703 o FMVSS No. 116 DOT 3
SAE J1704 o FMVSS No. 116 DOT 4

7268-1. Specifiche
RAV4_OM_OM42A83L_(EL)Il veicolo Toyota è rifornito in fabbrica con “Toyota Genuine Differential Gear Oil” (olio
originale Toyota per differenziale).
Utilizzare “Toyota Genuine Differential Gear Oil” (olio originale Toyota per differenziale)
approvato da Toyota o un olio equivalente per soddisfare i requisiti delle specifiche
riportate sopra. Per ulteriori informazioni, contattare un concessionario o un’officina
autorizzata Toyota, o un qualsiasi altro professionista debitamente qualificato ed
attrezzato.
*1: distanza minima tra il pianale e il pedale del freno premuto con una forza pari a 490
N con il motore acceso.
*2: corsa della leva del freno di stazionamento quando tirata con una forza pari a
200 N.
Ripartitore di coppia (modelli AWD)
Capacità olio0,45 litri
Tipo e viscosità dell’olio
Toyota Genuine Differential gear oil LT
(olio originale Toyota per differenziale LT)
75W-85 GL-5 o equivalente
Freni
Distanza del pedale
dal pianale
*1
Ve ic o li c o n
guida a sinistra94 mm min.
Ve ic o li c o n
guida a destra87 mm min.
Corsa a vuoto del pedale1 — 6 mm
Corsa della leva del freno di
stazionamento
*26 — 8 clic
Tipo di fluidoSAE J1703 o FMVSS No. 116 DOT 3
SAE J1704 o FMVSS No. 116 DOT 4
Sterzo
GiocoInferiore a 30 mm

727
8
8-1. Specifiche
Specifiche del veicolo
RAV4_OM_OM42A83L_(EL)
XTipo A e B
*: la pressione di gonfiaggio pneumatico dipende dal Paese. Controllare l’etichettainformativa per verificare la pressione di gonfiaggio pneumatico consigliata sul vei-
colo. ( →P. 566)
XTipo C
XTipo D
Pneumatici e cerchi
Dimensioni pneumatico225/65R17 102H
Pressione di gonfiaggio
pneumatici
(pressione di gonfiaggio
pneumatici a freddo racco-
mandata)Tipo A*:
Lato anteriore: 220 kPa (2,2 kgf/cm2 o bar, 32 psi)
Lato posteriore: 220 kPa (2,2 kgf/cm2 o bar, 32 psi)
Tipo B
*:
Lato anteriore: 240 kPa (2,4 kgf/cm2 o bar, 35 psi)
Lato posteriore: 240 kPa (2,4 kgf/cm2 o bar, 35 psi)
Dimensioni del cerchio17 × 6 1/2J (cerchi in acciaio),
17 × 7 J (cerchi in alluminio)
Coppia di serraggio dadi
ruota103 Nm (10,5 kgm)
Dimensioni pneumatico235/55R18 100H
Pressione di gonfiaggio
pneumatici
(pressione di gonfiaggio
pneumatici a freddo racco-
mandata)
Lato anteriore: 220 kPa (2,2 kgf/cm2 o bar, 32 psi)
Lato posteriore: 220 kPa (2,2 kgf/cm2 o bar, 32 psi)
Dimensioni del cerchio18 × 7 1/2J
Coppia di serraggio dadi
ruota103 Nm (10,5 kgm)
Dimensioni pneumatico225/60R18 100H
Pressione di gonfiaggio
pneumatici
(pressione di gonfiaggio
pneumatici a freddo racco-
mandata)
Lato anteriore: 210 kPa (2,1 kgf/cm2 o bar, 30 psi)
Lato posteriore: 210 kPa (2,1 kgf/cm2 o bar, 30 psi)
Dimensioni del cerchio18 × 7 1/2J
Coppia di serraggio dadi
ruota103 Nm (10,5 kgm)

7288-1. Specifiche
RAV4_OM_OM42A83L_(EL)
XRuotino di scorta (se in dotazione)
■In caso di traino di un rimorchio
Aggiungere 20,0 kPa (0,2 kgf/cm2 o bar, 3 psi) alla pressione di gonfiaggio pneumatici
raccomandata e guidare a una velocità inferiore a 100 km/h.
Dimensioni degli
pneumaticiT165/80D17 104M
Pressione di gonfiaggio
pneumatici (pressione di
gonfiaggio pneumatici a
freddo raccomandata)
420 kPa (4,2 kgf/cm2 o bar, 60 psi)
Dimensioni dei cerchi17 × 4T
Coppia di serraggio dado
ruota103 Nm (10,5 kgm)
