4256-3. Wartung in Eigenregie
RAV4-HV_OM_OM42A59M_(EM)
6
Wartung und Pflege des Fahrzeugs
HINWEIS
■So stellen Sie einen ordnungsgemäßen Betrieb nach dem Austausch der Batte-
rie sicher
Beachten Sie folgende Vorsichtsmaßregeln, um Unfälle zu vermeiden:
●Arbeiten Sie stets mit trockenen Händen.
Feuchtigkeit kann dazu führen, dass die Batterie rostet.
● Berühren oder bewegen Sie keine anderen Bauteile in der Fernbedienung.
● Verbiegen Sie die Batterieanschlussklemmen nicht.

4266-3. Wartung in Eigenregie
RAV4-HV_OM_OM42A59M_(EM)

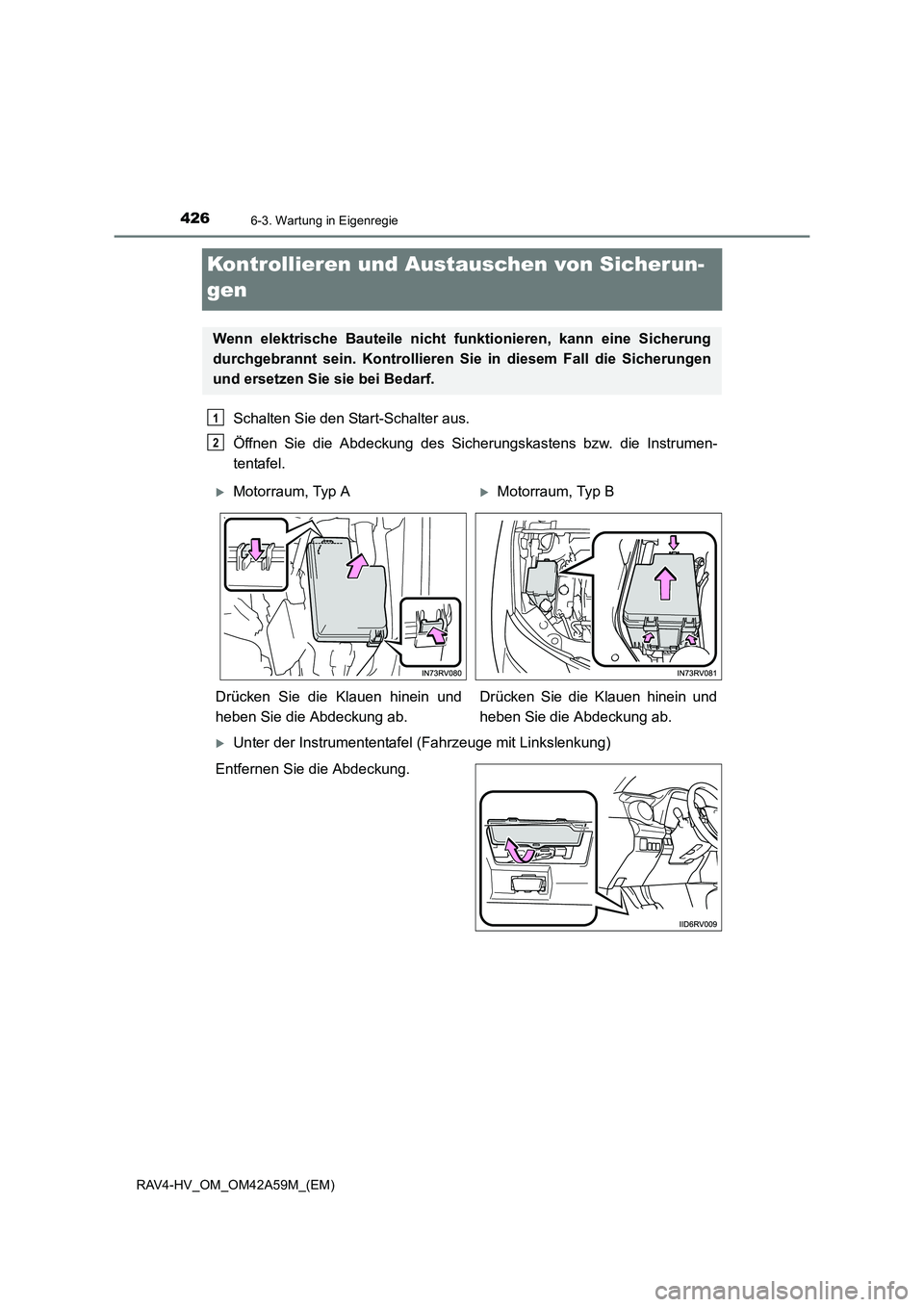

Kontrollieren und Austauschen von Sicherun-
gen
Schalten Sie den Start-Schalter aus.
Öffnen Sie die Abdeckung des Sicherungskastens bzw. die Instrumen-
tentafel.
XUnter der Instrumententafel (Fahrzeuge mit Linkslenkung)
Entfernen Sie die Abdeckung.
Wenn elektrische Bauteile nicht funktionieren, kann eine Sicherung
durchgebrannt sein. Kontrollieren Sie in diesem Fall die Sicherungen
und ersetzen Sie sie bei Bedarf.
1
2
XMotorraum, Typ AXMotorraum, Typ B
Drücken Sie die Klauen hinein und
heben Sie die Abdeckung ab. Drücken Sie die Klauen hinein und
heben Sie die Abdeckung ab.

4276-3. Wartung in Eigenregie
RAV4-HV_OM_OM42A59M_(EM)
6
Wartung und Pflege des Fahrzeugs
XUnter der Instrumententafel (Fahrzeuge mit Rechtslenkung)
Entfernen Sie die untere Abdeckung
der Instrumententafel.
Entfernen Sie die Abdeckung.
XHinter der Instrumententafel (Fahrzeuge mit Linkslenkung)
Entfernen Sie die Instrumententafel.
XHinter der Instrumententafel (Fahrzeuge mit Rechtslenkung)
Entfernen Sie das Handschuhfach.
( → S. 421)

4286-3. Wartung in Eigenregie
RAV4-HV_OM_OM42A59M_(EM)

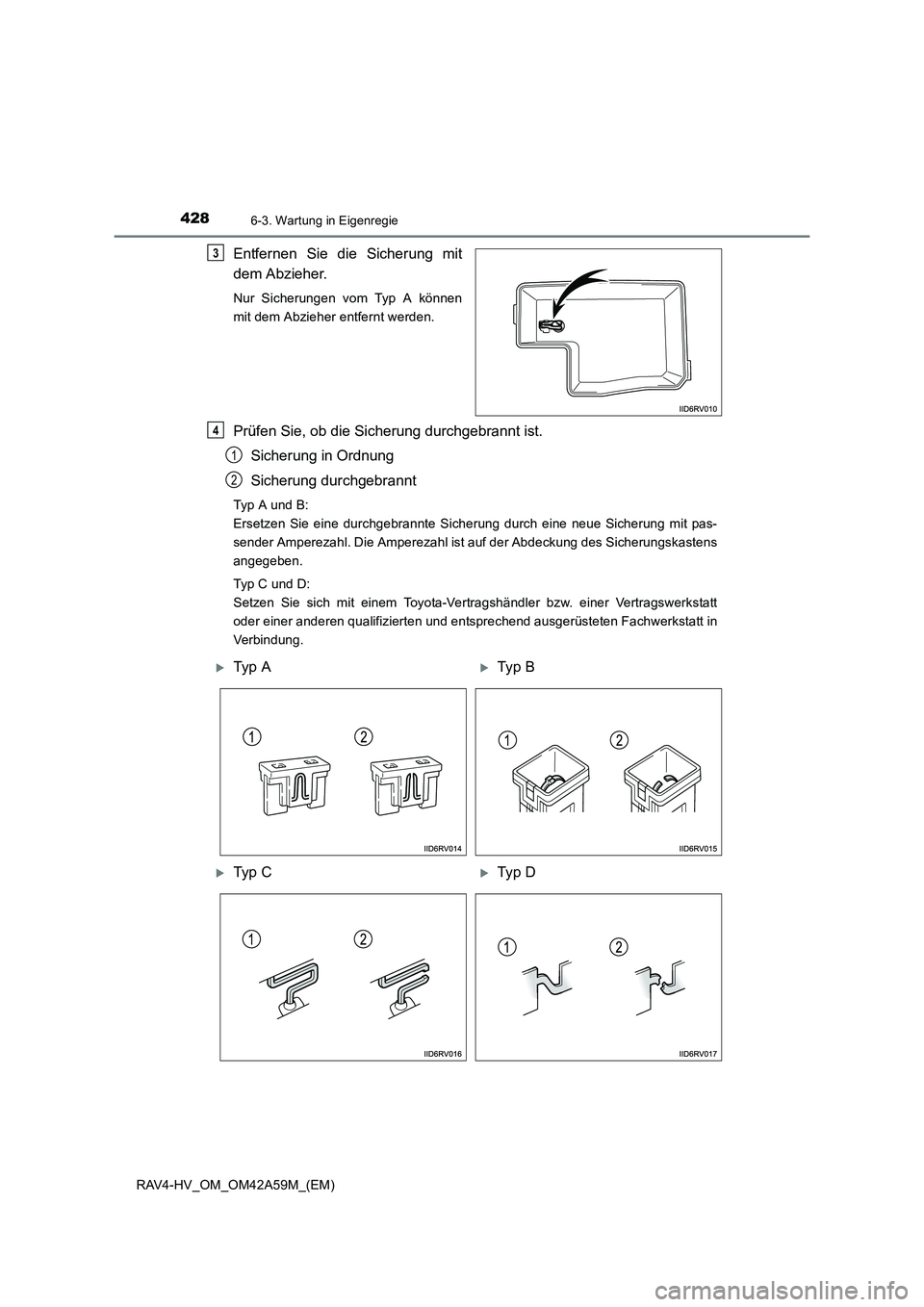

Entfernen Sie die Sicherung mit
dem Abzieher.
Nur Sicherungen vom Typ A können
mit dem Abzieher entfernt werden.
Prüfen Sie, ob die Sicherung durchgebrannt ist.Sicherung in Ordnung
Sicherung durchgebrannt
Typ A und B:
Ersetzen Sie eine durchgebrannte Sicherung durch eine neue Sicherung mit pas-
sender Amperezahl. Die Amperezahl ist auf der Abdeckung des Sicherungskastens
angegeben.
Typ C und D:
Setzen Sie sich mit einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt
oder einer anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt in
Verbindung.
3
4
1
2
XTy p AXTyp B
XTy p CXTyp D

4296-3. Wartung in Eigenregie
RAV4-HV_OM_OM42A59M_(EM)
6
Wartung und Pflege des Fahrzeugs

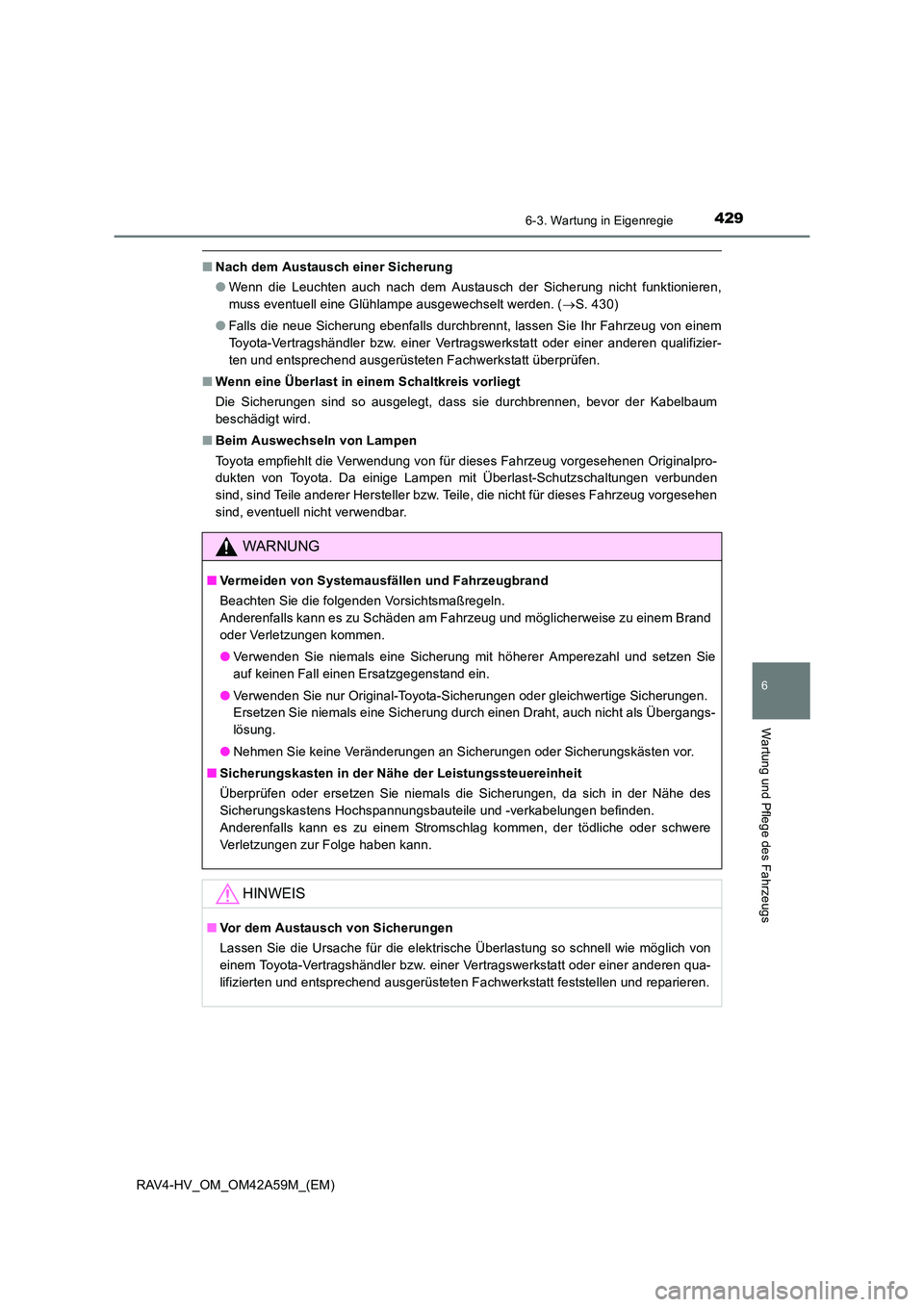

■Nach dem Austausch einer Sicherung
●Wenn die Leuchten auch nach dem Austausch der Sicherung nicht funktionieren,
muss eventuell eine Glühlampe ausgewechselt werden. ( →S. 430)
● Falls die neue Sicherung ebenfalls durchbrennt, lassen Sie Ihr Fahrzeug von einem
Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen qualifizier-
ten und entsprechend ausgerüsteten Fachwerkstatt überprüfen.
■ Wenn eine Überlast in einem Schaltkreis vorliegt
Die Sicherungen sind so ausgelegt, dass sie durchbrennen, bevor der Kabelbaum
beschädigt wird.
■ Beim Auswechseln von Lampen
Toyota empfiehlt die Verwendung von für dieses Fahrzeug vorgesehenen Originalpro-
dukten von Toyota. Da einige Lampen mit Überlast-Schutzschaltungen verbunden
sind, sind Teile anderer Hersteller bzw. Teile, die nicht für dieses Fahrzeug vorgesehen
sind, eventuell nicht verwendbar.
WARNUNG
■Vermeiden von Systemausfällen und Fahrzeugbrand
Beachten Sie die folgenden Vorsichtsmaßregeln.
Anderenfalls kann es zu Schäden am Fahrzeug und möglicherweise zu einem Brand
oder Verletzungen kommen.
●Verwenden Sie niemals eine Sicherung mit höherer Amperezahl und setzen Sie
auf keinen Fall einen Ersatzgegenstand ein.
● Verwenden Sie nur Original-Toyota-Sicherungen oder gleichwertige Sicherungen.
Ersetzen Sie niemals eine Sicherung durch einen Draht, auch nicht als Übergangs-
lösung.
● Nehmen Sie keine Veränderungen an Sicherungen oder Sicherungskästen vor.
■ Sicherungskasten in der Nähe der Leistungssteuereinheit
Überprüfen oder ersetzen Sie niemals die Sicherungen, da sich in der Nähe des
Sicherungskastens Hochspannungsbauteile und -verkabelungen befinden.
Anderenfalls kann es zu einem Stromschlag kommen, der tödliche oder schwere
Verletzungen zur Folge haben kann.
HINWEIS
■Vor dem Austausch von Sicherungen
Lassen Sie die Ursache für die elektrische Überlastung so schnell wie möglich von
einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen qua-
lifizierten und entsprechend ausgerüsteten Fachwerkstatt feststellen und reparieren.

4306-3. Wartung in Eigenregie
RAV4-HV_OM_OM42A59M_(EM)

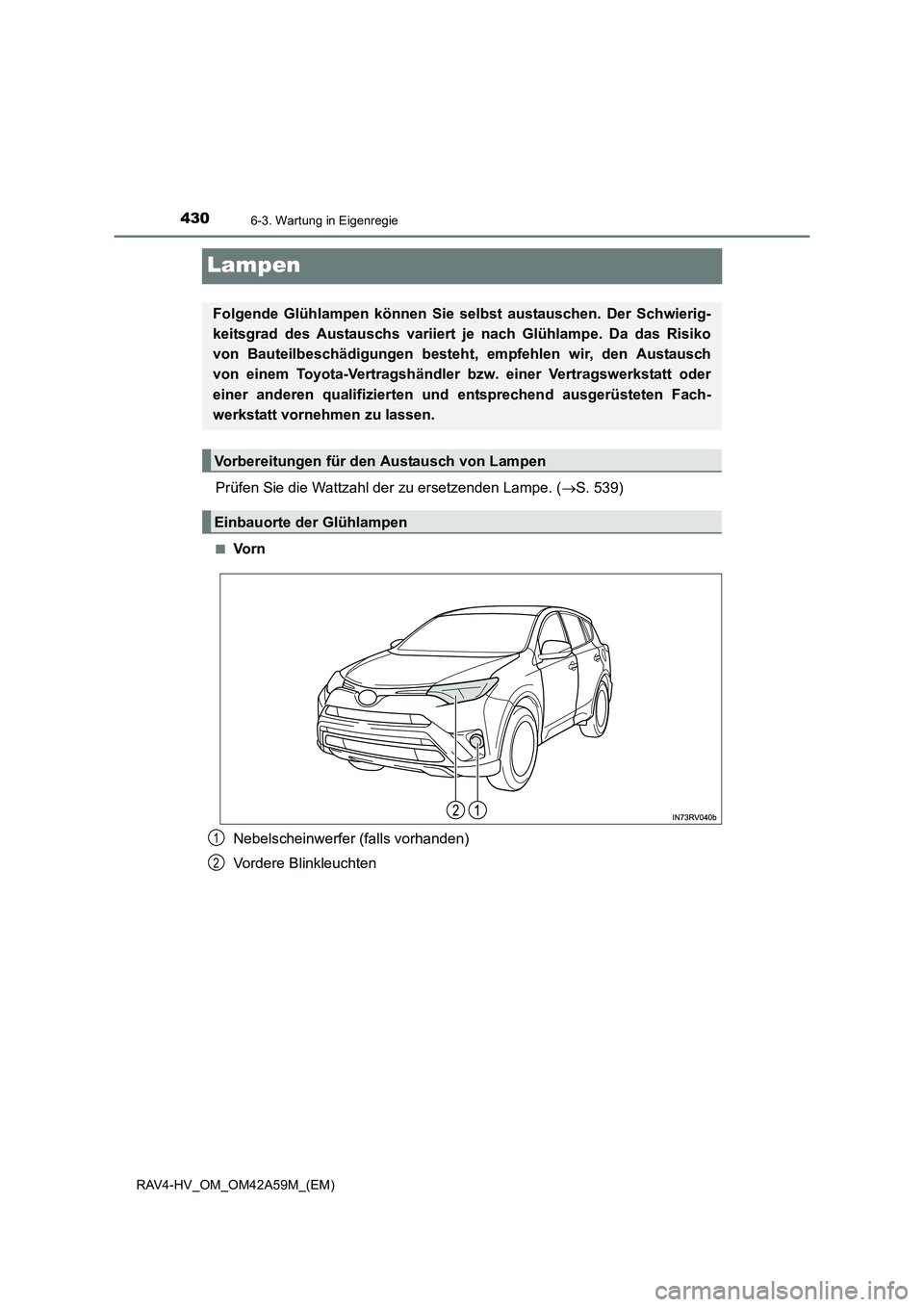

Lampen
Prüfen Sie die Wattzahl der zu ersetzenden Lampe. (→S. 539)
■Vo r n
Nebelscheinwerfer (falls vorhanden)
Vordere Blinkleuchten
Folgende Glühlampen können Sie selbst austauschen. Der Schwierig-
keitsgrad des Austauschs variiert je nach Glühlampe. Da das Risiko
von Bauteilbeschädigungen besteht, empfehlen wir, den Austausch
von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder
einer anderen qualifizierten und entsprechend ausgerüsteten Fach-
werkstatt vornehmen zu lassen.
Vorbereitungen für den Austausch von Lampen
Einbauorte der Glühlampen
1
2

4316-3. Wartung in Eigenregie
RAV4-HV_OM_OM42A59M_(EM)
6
Wartung und Pflege des Fahrzeugs

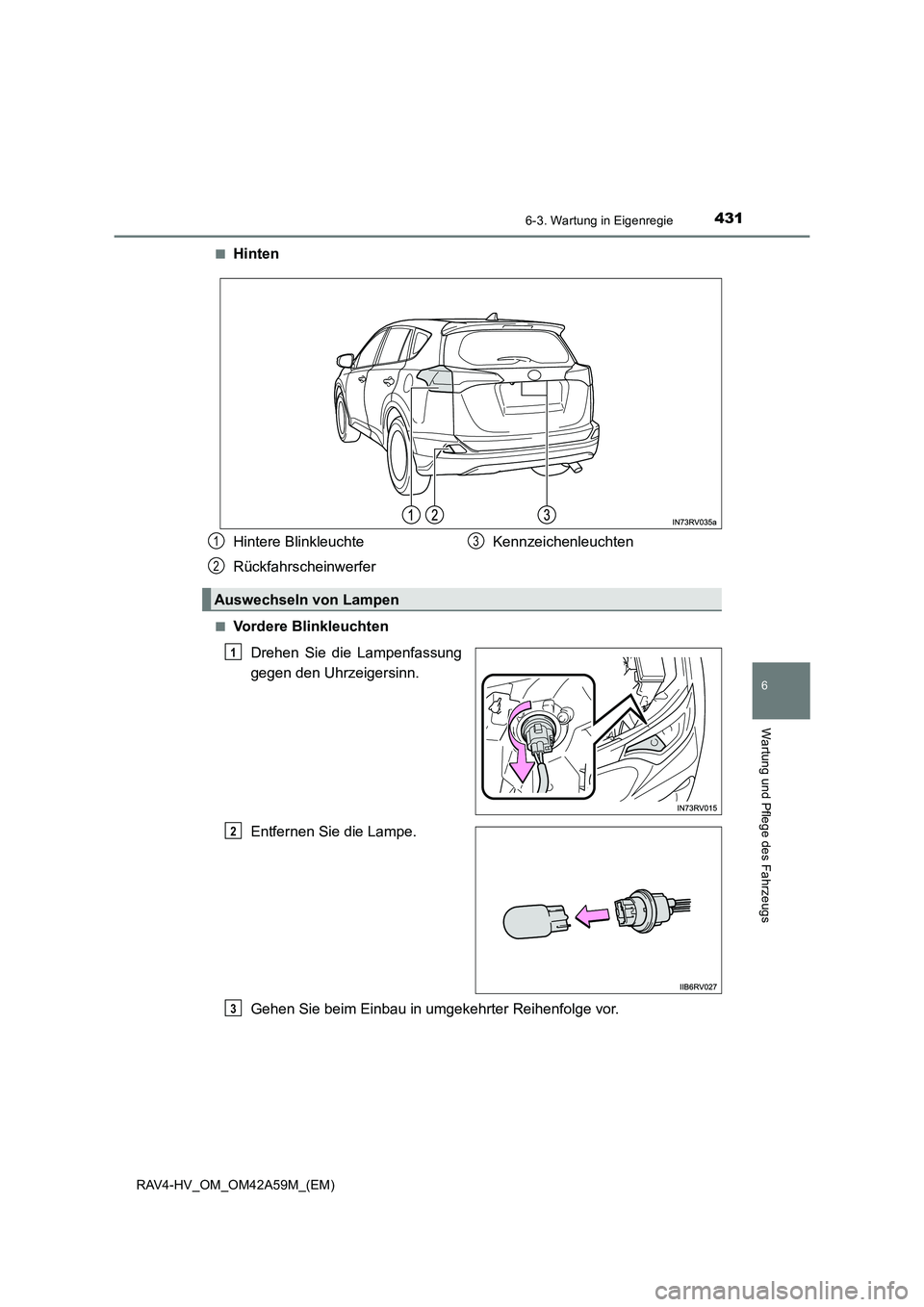

■Hinten
■Vordere BlinkleuchtenDrehen Sie die Lampenfassung
gegen den Uhrzeigersinn.
Entfernen Sie die Lampe.
Gehen Sie beim Einbau in umgekehrter Reihenfolge vor.
Hintere Blinkleuchte
Rückfahrscheinwerfer Kennzeichenleuchten
Auswechseln von Lampen
1
2
3
1
2
3

4326-3. Wartung in Eigenregie
RAV4-HV_OM_OM42A59M_(EM)■

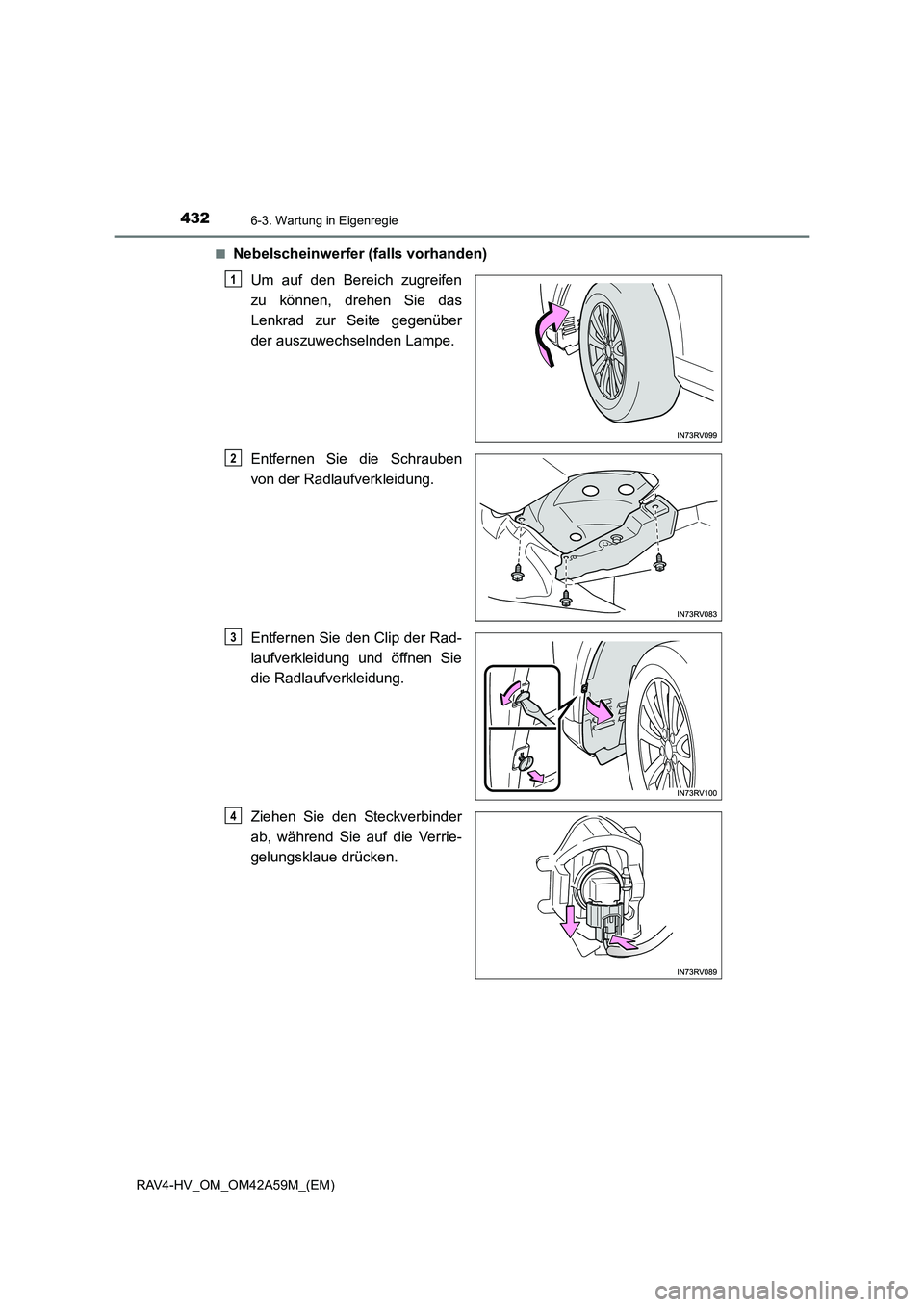

Nebelscheinwerfer (falls vorhanden)
Um auf den Bereich zugreifen
zu können, drehen Sie das
Lenkrad zur Seite gegenüber
der auszuwechselnden Lampe.
Entfernen Sie die Schrauben
von der Radlaufverkleidung.
Entfernen Sie den Clip der Rad-
laufverkleidung und öffnen Sie
die Radlaufverkleidung.
Ziehen Sie den Steckverbinder
ab, während Sie auf die Verrie-
gelungsklaue drücken.
1
2
3
4
