2015 TOYOTA RAV4 HYBRID Betriebsanleitungen (in German)

169
3
3-4. Einstellen von Lenkrad und Spiegeln
Bedienung der einzelnen Elemente
RAV4-HV_OM_OM42A59M_(EM)
Innenrückspiegel
Die Höhe des Rückspiegels kann an Ihre Fahrhaltung angepasst werden.
Stellen Sie die Höhe des Rückspie-
gels ein, indem Sie ihn nach oben
bzw. unten bewegen.
Entsprechend der Helligkeit der Scheinwerfer nachfolgender Fahrzeuge wird
die reflektierte Lichtmenge automatisch reduziert.
Ein-/Ausschalten der automatischen
Abblendfunktion
Ein/Aus
Wenn die automatische Abblendfunk-
tion eingeschaltet ist, leuchtet die Kon-
trollleuchte auf.
Jedes Mal, wenn der Start-Schalter in
den Modus ON gebracht wird, wird die
Funktion wieder eingeschaltet.
Durch Drücken der Taste wird die Funktion ausgeschaltet. (Die Kontrollleuchte
erlischt ebenfalls.)
Die Position des Rückspiegels kann an gepasst werden, um eine ausrei-
chende Sicht nach hinten sicherzustellen.
Einstellen der Höhe des Rückspiegels
Abblendfunktion
Kontrollleuchte

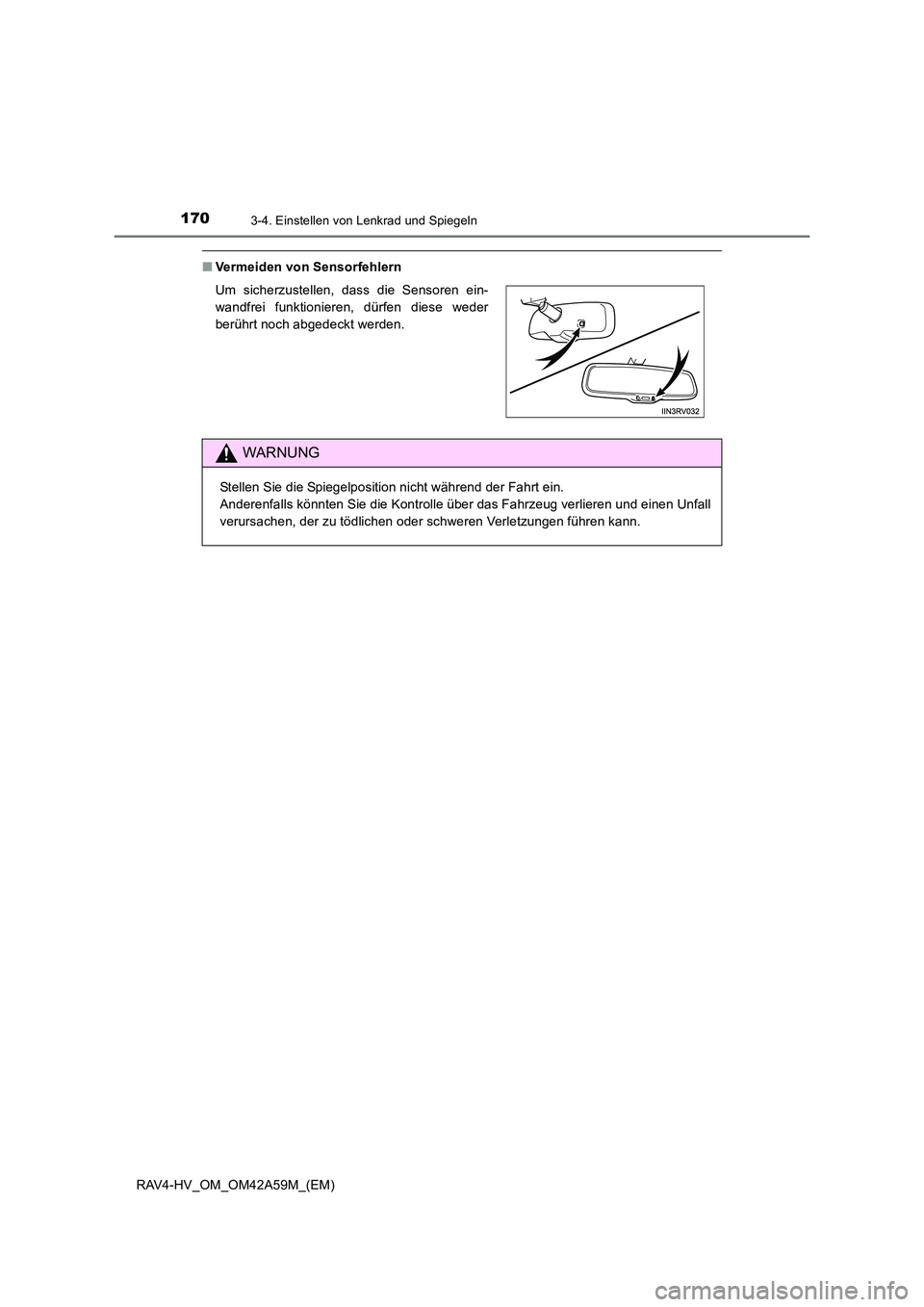

1703-4. Einstellen von Lenkrad und Spiegeln
RAV4-HV_OM_OM42A59M_(EM)
■Vermeiden von Sensorfehlern
Um sicherzustellen, dass die Sensoren ein-
wandfrei funktionieren, dürfen diese weder
berührt noch abgedeckt werden.
WARNUNG
Stellen Sie die Spiegelposition nicht während der Fahrt ein.
Anderenfalls könnten Sie die Kontrolle über das Fahrzeug verlieren und einen Unfall
verursachen, der zu tödlichen oder schweren Verletzungen führen kann.

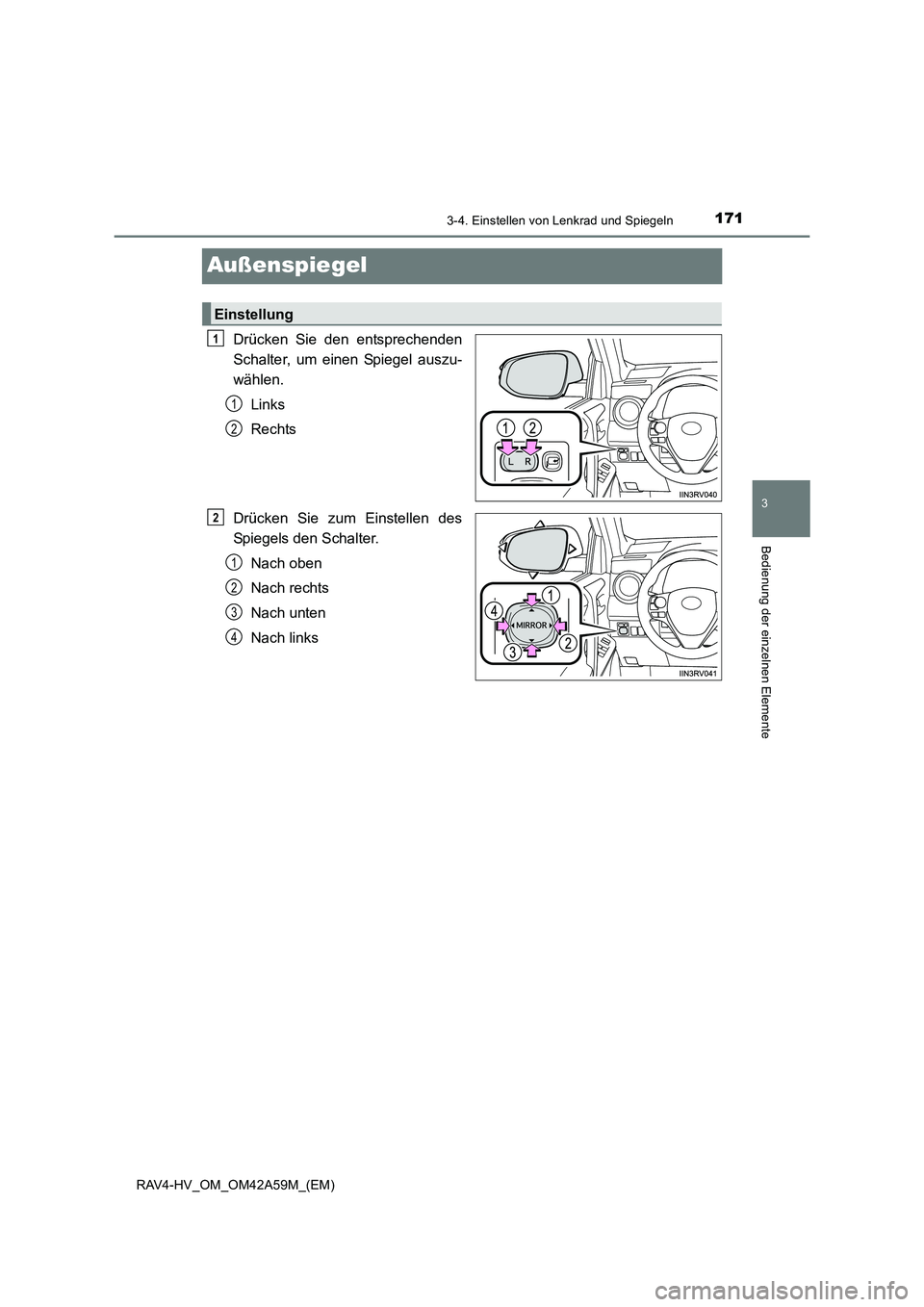

171
3
3-4. Einstellen von Lenkrad und Spiegeln
Bedienung der einzelnen Elemente
RAV4-HV_OM_OM42A59M_(EM)
Außenspiegel
Drücken Sie den entsprechenden
Schalter, um einen Spiegel auszu-
wählen.Links
Rechts
Drücken Sie zum Einstellen des
Spiegels den Schalter. Nach oben
Nach rechts
Nach unten
Nach links
Einstellung
1
1
2
2
1
2
3
4

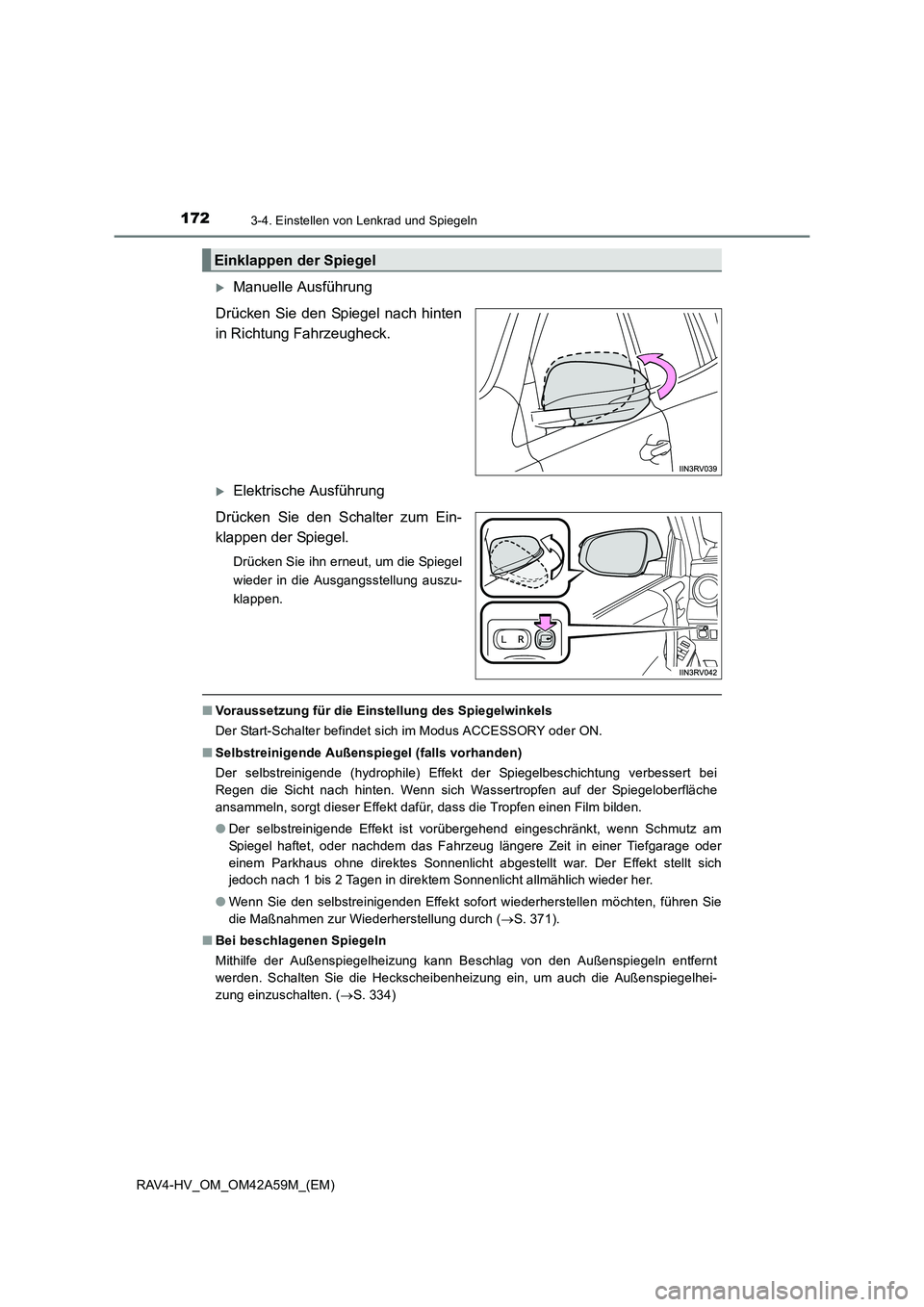

1723-4. Einstellen von Lenkrad und Spiegeln
RAV4-HV_OM_OM42A59M_(EM)
XManuelle Ausführung
Drücken Sie den Spiegel nach hinten
in Richtung Fahrzeugheck.
XElektrische Ausführung
Drücken Sie den Schalter zum Ein-
klappen der Spiegel.
Drücken Sie ihn erneut, um die Spiegel
wieder in die Ausgangsstellung auszu-
klappen.
■ Voraussetzung für die Einstellung des Spiegelwinkels
Der Start-Schalter befindet sich im Modus ACCESSORY oder ON.
■ Selbstreinigende Außenspiegel (falls vorhanden)
Der selbstreinigende (hydrophile) Effekt der Spiegelbeschichtung verbessert bei
Regen die Sicht nach hinten. Wenn sich Wassertropfen auf der Spiegeloberfläche
ansammeln, sorgt dieser Effekt dafür, dass die Tropfen einen Film bilden.
●Der selbstreinigende Effekt ist vorübergehend eingeschränkt, wenn Schmutz am
Spiegel haftet, oder nachdem das Fahrzeug längere Zeit in einer Tiefgarage oder
einem Parkhaus ohne direktes Sonnenlicht abgestellt war. Der Effekt stellt sich
jedoch nach 1 bis 2 Tagen in direktem Sonnenlicht allmählich wieder her.
● Wenn Sie den selbstreinigenden Effekt sofort wiederherstellen möchten, führen Sie
die Maßnahmen zur Wiederherstellung durch ( →S. 371).
■ Bei beschlagenen Spiegeln
Mithilfe der Außenspiegelheizung kann Beschlag von den Außenspiegeln entfernt
werden. Schalten Sie die Heckscheibenheizung ein, um auch die Außenspiegelhei-
zung einzuschalten. ( →S. 334)
Einklappen der Spiegel

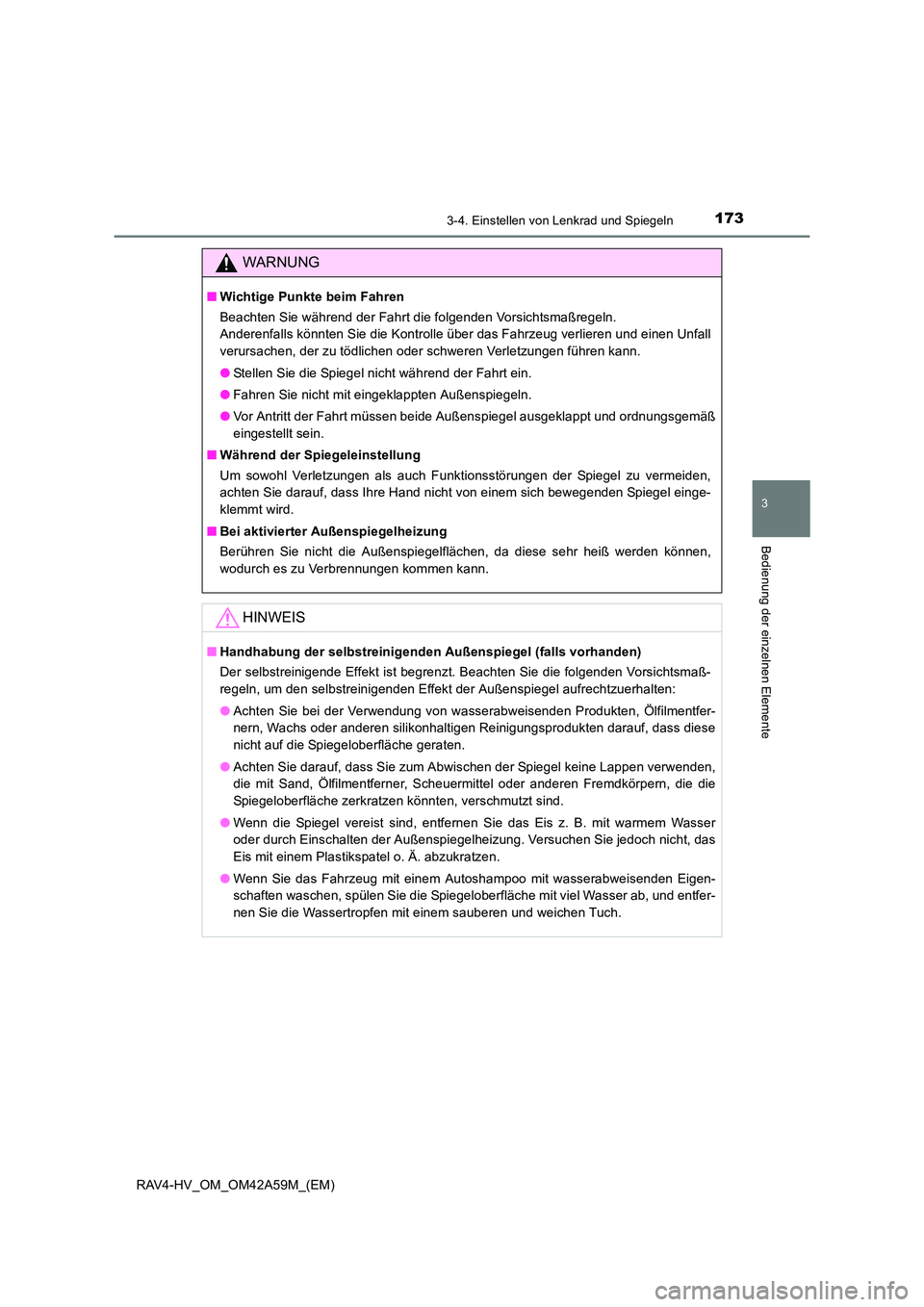

1733-4. Einstellen von Lenkrad und Spiegeln
3
Bedienung der einzelnen Elemente
RAV4-HV_OM_OM42A59M_(EM)
WARNUNG
■Wichtige Punkte beim Fahren
Beachten Sie während der Fahrt die folgenden Vorsichtsmaßregeln.
Anderenfalls könnten Sie die Kontrolle über das Fahrzeug verlieren und einen Unfall
verursachen, der zu tödlichen oder schweren Verletzungen führen kann.
●Stellen Sie die Spiegel nicht während der Fahrt ein.
● Fahren Sie nicht mit eingeklappten Außenspiegeln.
● Vor Antritt der Fahrt müssen beide Außenspiegel ausgeklappt und ordnungsgemäß
eingestellt sein.
■ Während der Spiegeleinstellung
Um sowohl Verletzungen als auch Funktionsstörungen der Spiegel zu vermeiden,
achten Sie darauf, dass Ihre Hand nicht von einem sich bewegenden Spiegel einge-
klemmt wird.
■ Bei aktivierter Außenspiegelheizung
Berühren Sie nicht die Außenspiegelflächen, da diese sehr heiß werden können,
wodurch es zu Verbrennungen kommen kann.
HINWEIS
■Handhabung der selbstreinigenden Außenspiegel (falls vorhanden)
Der selbstreinigende Effekt ist begrenzt. Beachten Sie die folgenden Vorsichtsmaß-
regeln, um den selbstreinigenden Effekt der Außenspiegel aufrechtzuerhalten:
●Achten Sie bei der Verwendung von wasserabweisenden Produkten, Ölfilmentfer-
nern, Wachs oder anderen silikonhaltigen Reinigungsprodukten darauf, dass diese
nicht auf die Spiegeloberfläche geraten.
● Achten Sie darauf, dass Sie zum Abwischen der Spiegel keine Lappen verwenden,
die mit Sand, Ölfilmentferner, Scheuermittel oder anderen Fremdkörpern, die die
Spiegeloberfläche zerkratzen könnten, verschmutzt sind.
● Wenn die Spiegel vereist sind, entfernen Sie das Eis z. B. mit warmem Wasser
oder durch Einschalten der Außenspiegelheizung. Versuchen Sie jedoch nicht, das
Eis mit einem Plastikspatel o. Ä. abzukratzen.
● Wenn Sie das Fahrzeug mit einem Autoshampoo mit wasserabweisenden Eigen-
schaften waschen, spülen Sie die Spiegeloberfläche mit viel Wasser ab, und entfer-
nen Sie die Wassertropfen mit einem sauberen und weichen Tuch.

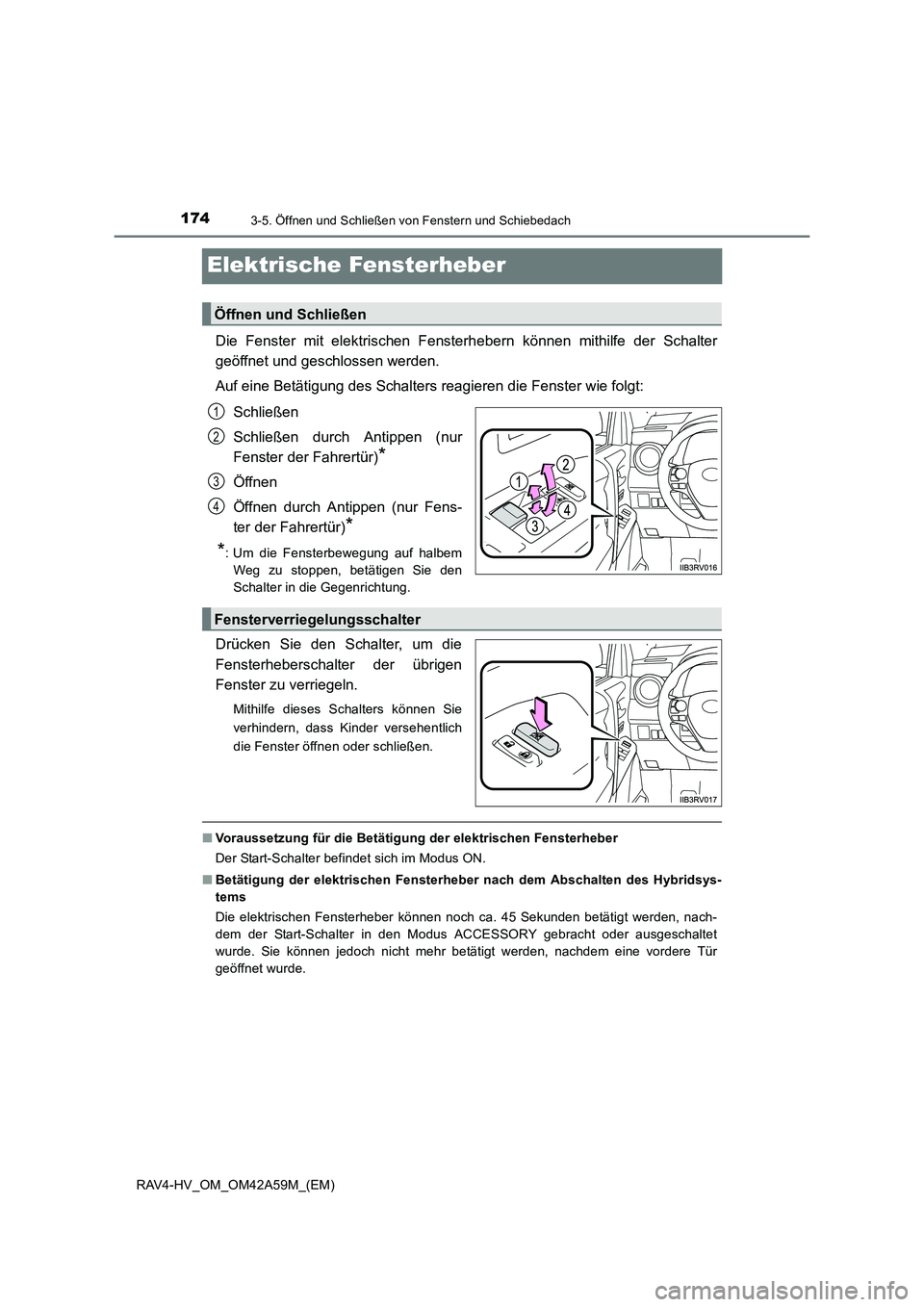

1743-5. Öffnen und Schließen von Fenstern und Schiebedach
RAV4-HV_OM_OM42A59M_(EM)
Elektrische Fensterheber
Die Fenster mit elektrischen Fensterhebern können mithilfe der Schalter
geöffnet und geschlossen werden.
Auf eine Betätigung des Schalters reagieren die Fenster wie folgt:Schließen
Schließen durch Antippen (nur
Fenster der Fahrertür)
*
Öffnen
Öffnen durch Antippen (nur Fens-
ter der Fahrertür)
*
*
: Um die Fensterbewegung auf halbem
Weg zu stoppen, betätigen Sie den
Schalter in die Gegenrichtung.
Drücken Sie den Schalter, um die
Fensterheberschalter der übrigen
Fenster zu verriegeln.
Mithilfe dieses Schalters können Sie
verhindern, dass Kinder versehentlich
die Fenster öffnen oder schließen.
■ Voraussetzung für die Betätigung der elektrischen Fensterheber
Der Start-Schalter befindet sich im Modus ON.
■ Betätigung der elektrischen Fensterheber nach dem Abschalten des Hybridsys-
tems
Die elektrischen Fensterheber können noch ca. 45 Sekunden betätigt werden, nach-
dem der Start-Schalter in den Modus ACCESSORY gebracht oder ausgeschaltet
wurde. Sie können jedoch nicht mehr betätigt werden, nachdem eine vordere Tür
geöffnet wurde.
Öffnen und Schließen
1
2
3
4
Fensterverriegelungsschalter

1753-5. Öffnen und Schließen von Fenstern und Schiebedach
3
Bedienung der einzelnen Elemente

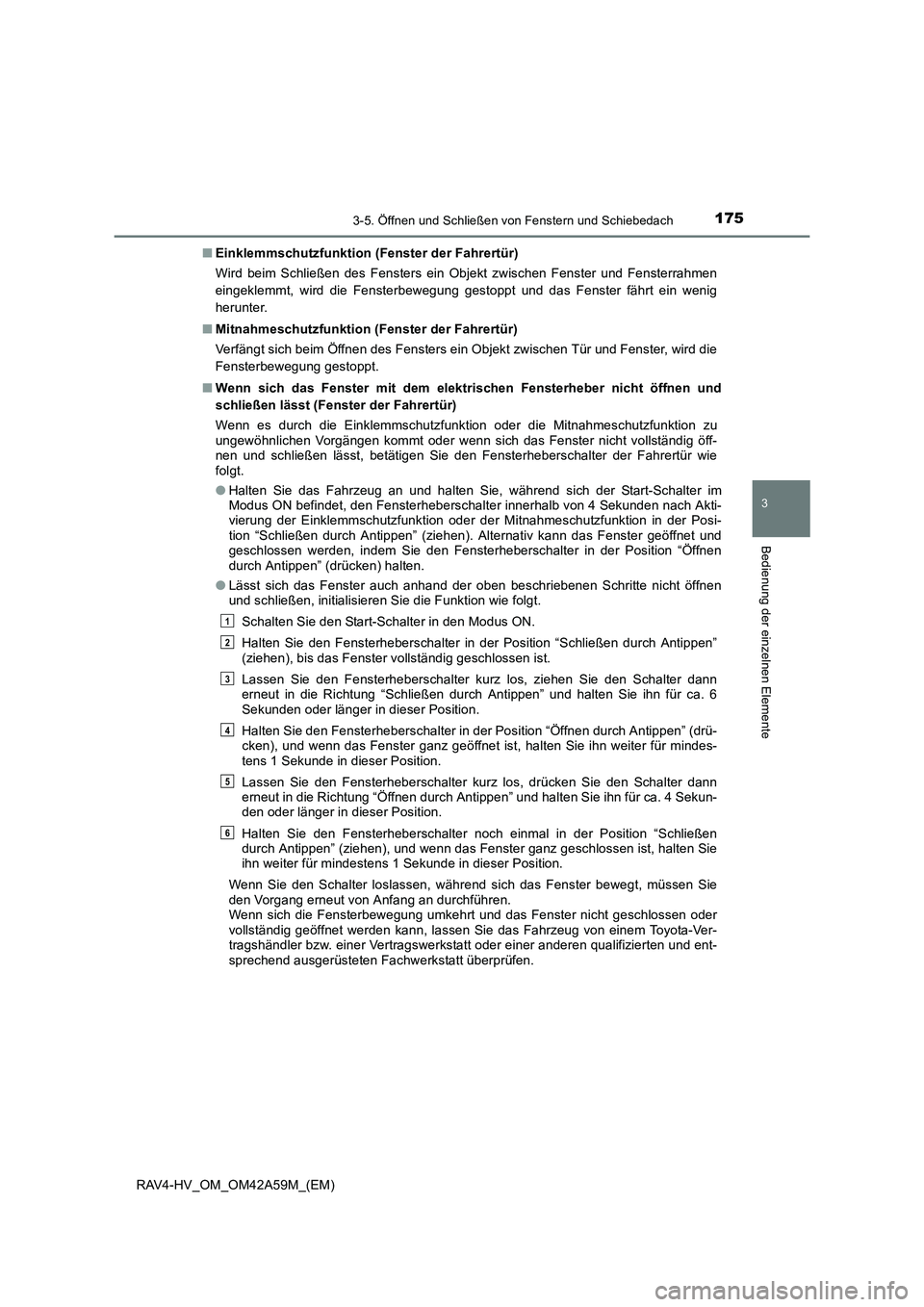

RAV4-HV_OM_OM42A59M_(EM)■
Einklemmschutzfunktion (Fenster der Fahrertür)
Wird beim Schließen des Fensters ein Objekt zwischen Fenster und Fensterrahmen
eingeklemmt, wird die Fensterbewegung gestoppt und das Fenster fährt ein wenig
herunter.
■ Mitnahmeschutzfunktion (Fenster der Fahrertür)
Verfängt sich beim Öffnen des Fensters ein Objekt zwischen Tür und Fenster, wird die
Fensterbewegung gestoppt.
■ Wenn sich das Fenster mit dem elektrischen Fensterheber nicht öffnen und
schließen lässt (Fenster der Fahrertür)
Wenn es durch die Einklemmschutzfunktion oder die Mitnahmeschutzfunktion zu
ungewöhnlichen Vorgängen kommt oder wenn sich das Fenster nicht vollständig öff-
nen und schließen lässt, betätigen Sie den Fensterheberschalter der Fahrertür wie
folgt.
●Halten Sie das Fahrzeug an und halten Sie, während sich der Start-Schalter im
Modus ON befindet, den Fensterheberschalter innerhalb von 4 Sekunden nach Akti-
vierung der Einklemmschutzfunktion oder der Mitnahmeschutzfunktion in der Posi-
tion “Schließen durch Antippen” (ziehen). Alternativ kann das Fenster geöffnet und
geschlossen werden, indem Sie den Fensterheberschalter in der Position “Öffnen
durch Antippen” (drücken) halten.
● Lässt sich das Fenster auch anhand der oben beschriebenen Schritte nicht öffnen
und schließen, initialisieren Sie die Funktion wie folgt.
Schalten Sie den Start-Schalter in den Modus ON.
Halten Sie den Fensterheberschalter in der Position “Schließen durch Antippen”
(ziehen), bis das Fenster vollständig geschlossen ist.
Lassen Sie den Fensterheberschalter kurz los, ziehen Sie den Schalter dann
erneut in die Richtung “Schließen durch Antippen” und halten Sie ihn für ca. 6
Sekunden oder länger in dieser Position.
Halten Sie den Fensterheberschalter in der Position “Öffnen durch Antippen” (drü-
cken), und wenn das Fenster ganz geöffnet ist, halten Sie ihn weiter für mindes-
tens 1 Sekunde in dieser Position.
Lassen Sie den Fensterheberschalter kurz los, drücken Sie den Schalter dann
erneut in die Richtung “Öffnen durch Antippen” und halten Sie ihn für ca. 4 Sekun-
den oder länger in dieser Position.
Halten Sie den Fensterheberschalter noch einmal in der Position “Schließen
durch Antippen” (ziehen), und wenn das Fenster ganz geschlossen ist, halten Sie
ihn weiter für mindestens 1 Sekunde in dieser Position.
Wenn Sie den Schalter loslassen, während sich das Fenster bewegt, müssen Sie
den Vorgang erneut von Anfang an durchführen.
Wenn sich die Fensterbewegung umkehrt und das Fenster nicht geschlossen oder
vollständig geöffnet werden kann, lassen Sie das Fahrzeug von einem Toyota-Ver-
tragshändler bzw. einer Vertragswerkstatt oder einer anderen qualifizierten und ent-
sprechend ausgerüsteten Fachwerkstatt überprüfen.
1
2
3
4
5
6

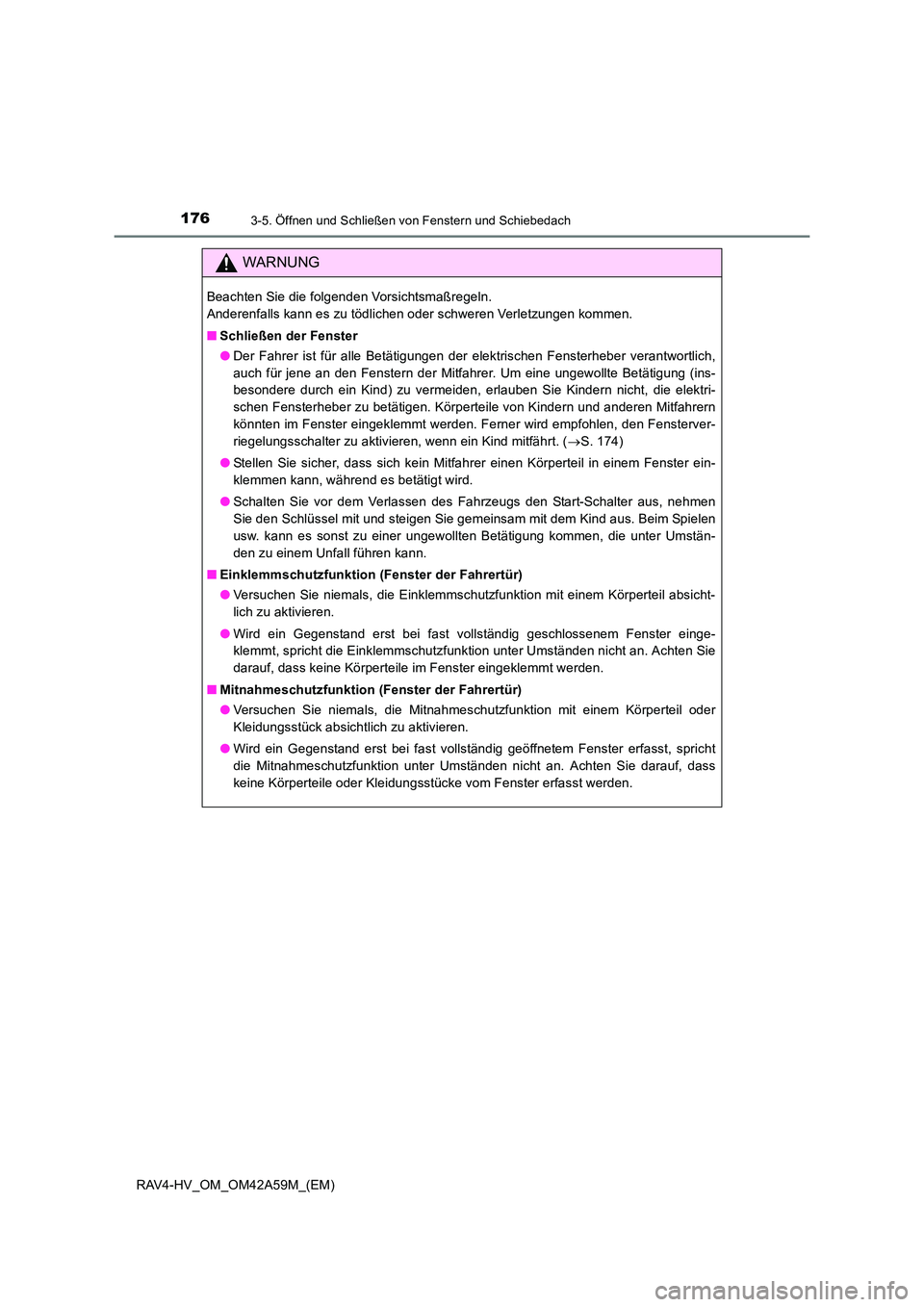

1763-5. Öffnen und Schließen von Fenstern und Schiebedach
RAV4-HV_OM_OM42A59M_(EM)
WARNUNG
Beachten Sie die folgenden Vorsichtsmaßregeln.
Anderenfalls kann es zu tödlichen oder schweren Verletzungen kommen.
■Schließen der Fenster
●Der Fahrer ist für alle Betätigungen der elektrischen Fensterheber verantwortlich,
auch für jene an den Fenstern der Mitfahrer. Um eine ungewollte Betätigung (ins-
besondere durch ein Kind) zu vermeiden, erlauben Sie Kindern nicht, die elektri-
schen Fensterheber zu betätigen. Körperteile von Kindern und anderen Mitfahrern
könnten im Fenster eingeklemmt werden. Ferner wird empfohlen, den Fensterver-
riegelungsschalter zu aktivieren, wenn ein Kind mitfährt. ( →S. 174)
● Stellen Sie sicher, dass sich kein Mitfahrer einen Körperteil in einem Fenster ein-
klemmen kann, während es betätigt wird.
● Schalten Sie vor dem Verlassen des Fahrzeugs den Start-Schalter aus, nehmen
Sie den Schlüssel mit und steigen Sie gemeinsam mit dem Kind aus. Beim Spielen
usw. kann es sonst zu einer ungewollten Betätigung kommen, die unter Umstän-
den zu einem Unfall führen kann.
■ Einklemmschutzfunktion (Fenster der Fahrertür)
●Versuchen Sie niemals, die Einklemmschutzfunktion mit einem Körperteil absicht-
lich zu aktivieren.
● Wird ein Gegenstand erst bei fast vollständig geschlossenem Fenster einge-
klemmt, spricht die Einklemmschutzfunktion unter Umständen nicht an. Achten Sie
darauf, dass keine Körperteile im Fenster eingeklemmt werden.
■ Mitnahmeschutzfunktion (Fenster der Fahrertür)
●Versuchen Sie niemals, die Mitnahmeschutzfunktion mit einem Körperteil oder
Kleidungsstück absichtlich zu aktivieren.
● Wird ein Gegenstand erst bei fast vollständig geöffnetem Fenster erfasst, spricht
die Mitnahmeschutzfunktion unter Umständen nicht an. Achten Sie darauf, dass
keine Körperteile oder Kleidungsstücke vom Fenster erfasst werden.
