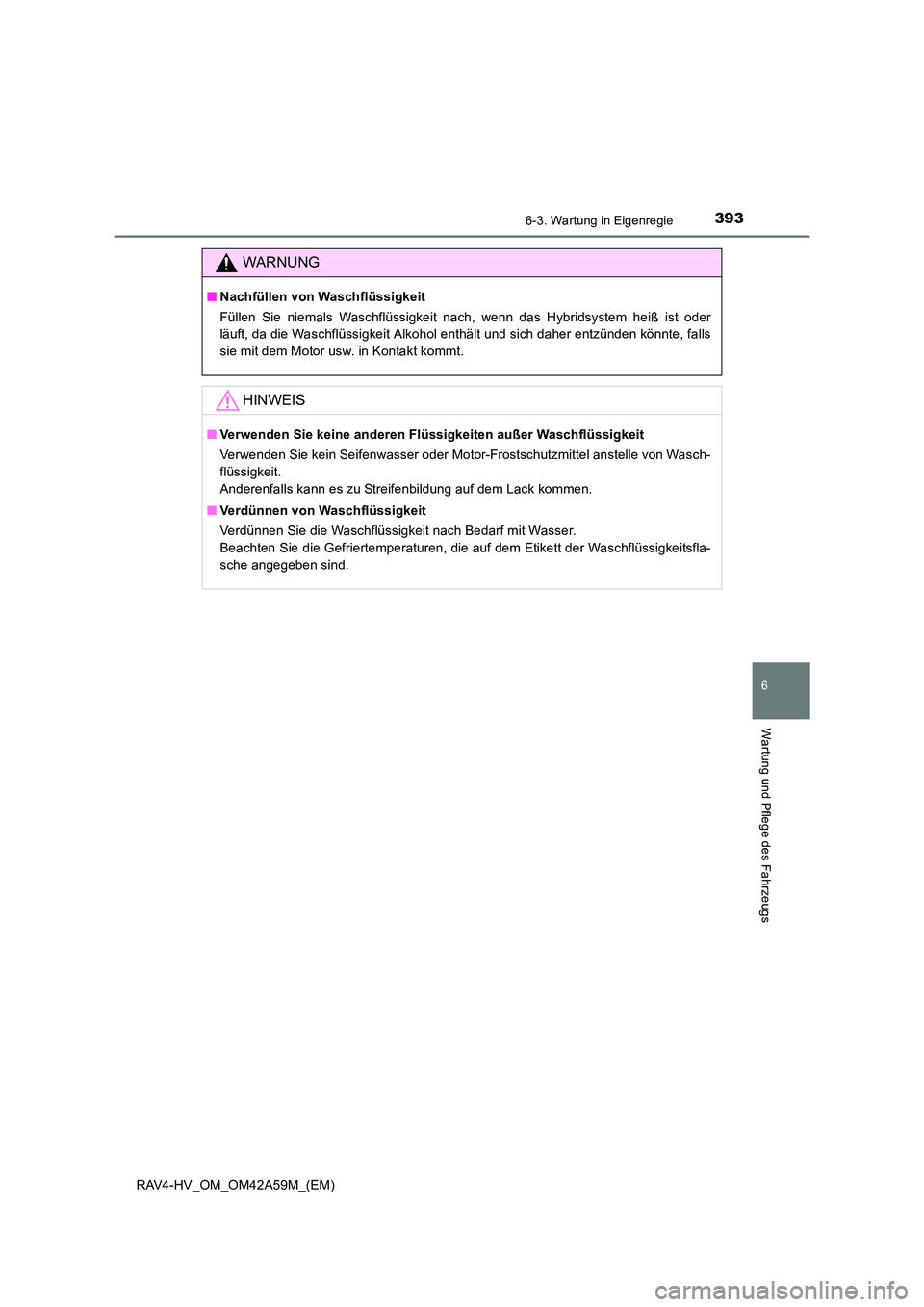

2015 TOYOTA RAV4 HYBRID Betriebsanleitungen (in German)

3936-3. Wartung in Eigenregie
RAV4-HV_OM_OM42A59M_(EM)
6
Wartung und Pflege des Fahrzeugs
WARNUNG
■Nachfüllen von Waschflüssigkeit
Füllen Sie niemals Waschflüssigkeit nach, wenn das Hybridsystem heiß ist oder
läuft, da die Waschflüssigkeit Alkohol enthält und sich daher entzünden könnte, falls
sie mit dem Motor usw. in Kontakt kommt.
HINWEIS
■Verwenden Sie keine anderen Flüssigkeiten außer Waschflüssigkeit
Verwenden Sie kein Seifenwasser oder Motor-Frostschutzmittel anstelle von Wasch-
flüssigkeit.
Anderenfalls kann es zu Streifenbildung auf dem Lack kommen.
■ Verdünnen von Waschflüssigkeit
Verdünnen Sie die Waschflüssigkeit nach Bedarf mit Wasser.
Beachten Sie die Gefriertemperaturen, die auf dem Etikett der Waschflüssigkeitsfla-
sche angegeben sind.

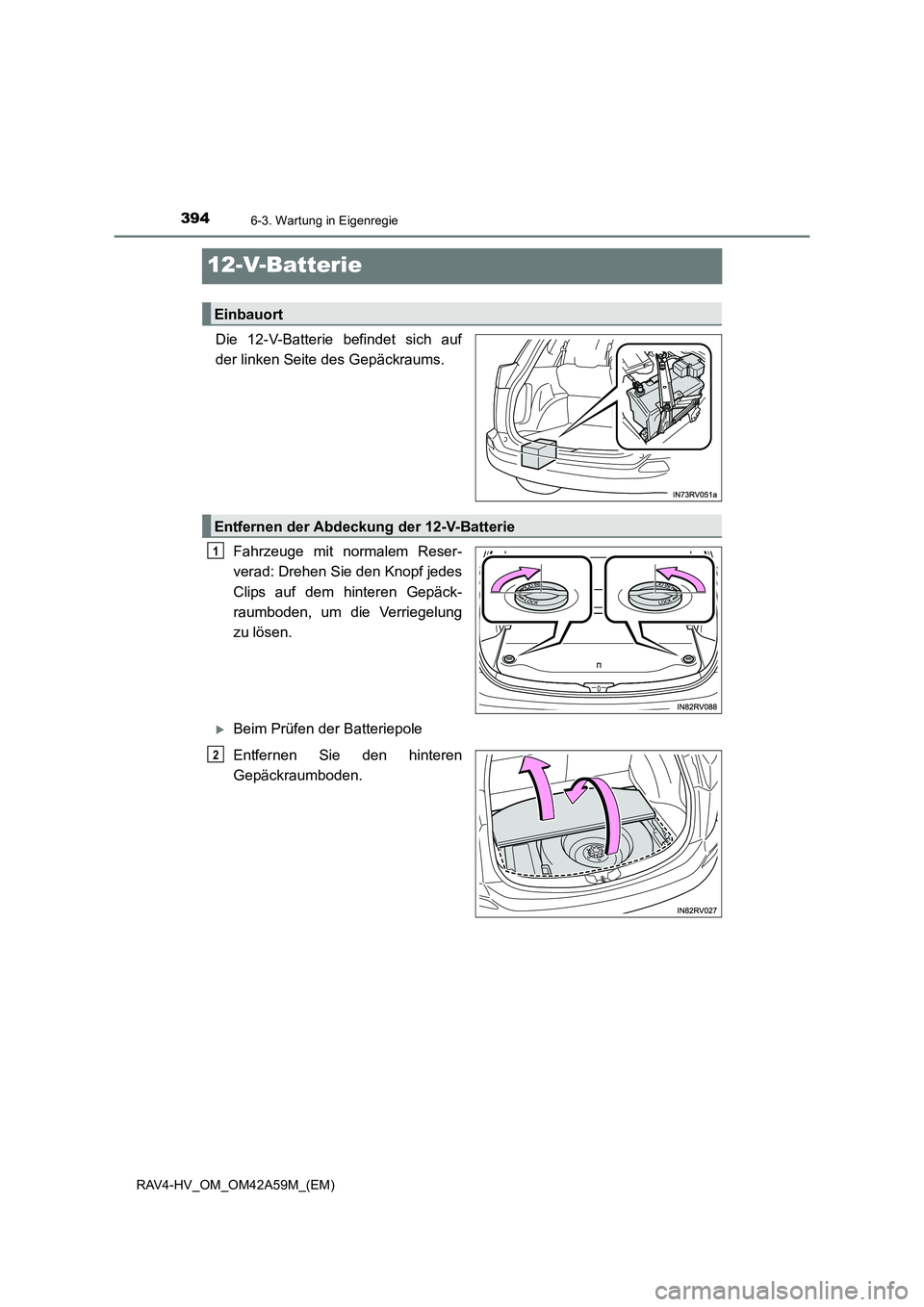

3946-3. Wartung in Eigenregie
RAV4-HV_OM_OM42A59M_(EM)
12-V-Batterie
Die 12-V-Batterie befindet sich auf
der linken Seite des Gepäckraums.Fahrzeuge mit normalem Reser-
verad: Drehen Sie den Knopf jedes
Clips auf dem hinteren Gepäck-
raumboden, um die Verriegelung
zu lösen.
XBeim Prüfen der Batteriepole
Entfernen Sie den hinteren
Gepäckraumboden.
Einbauort
Entfernen der Abdeckung der 12-V-Batterie
1
2

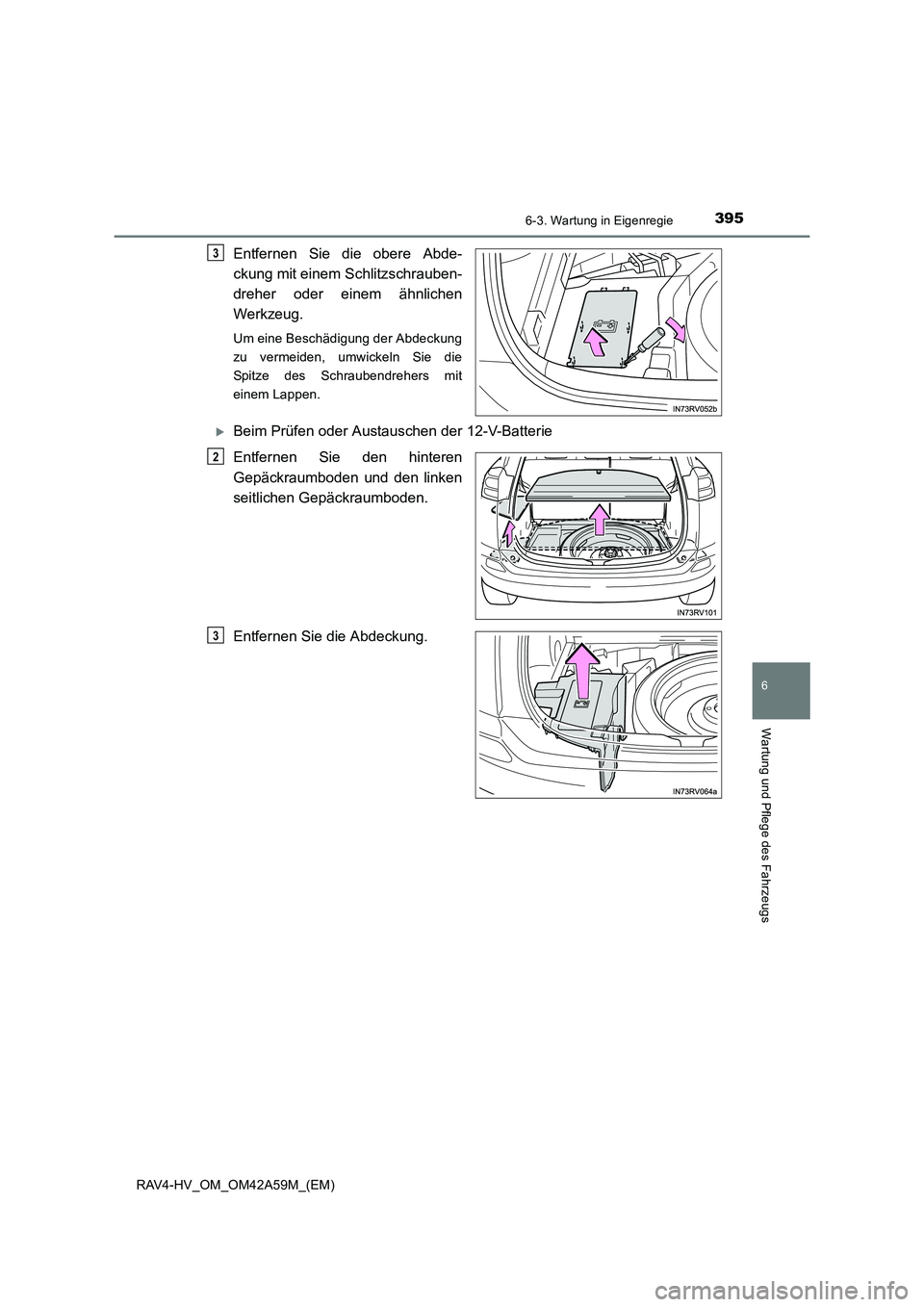

3956-3. Wartung in Eigenregie
RAV4-HV_OM_OM42A59M_(EM)
6
Wartung und Pflege des Fahrzeugs
Entfernen Sie die obere Abde-
ckung mit einem Schlitzschrauben-
dreher oder einem ähnlichen
Werkzeug.
Um eine Beschädigung der Abdeckung
zu vermeiden, umwickeln Sie die
Spitze des Schraubendrehers mit
einem Lappen.
XBeim Prüfen oder Austauschen der 12-V-Batterie
Entfernen Sie den hinteren
Gepäckraumboden und den linken
seitlichen Gepäckraumboden.
Entfernen Sie die Abdeckung.
3
2
3

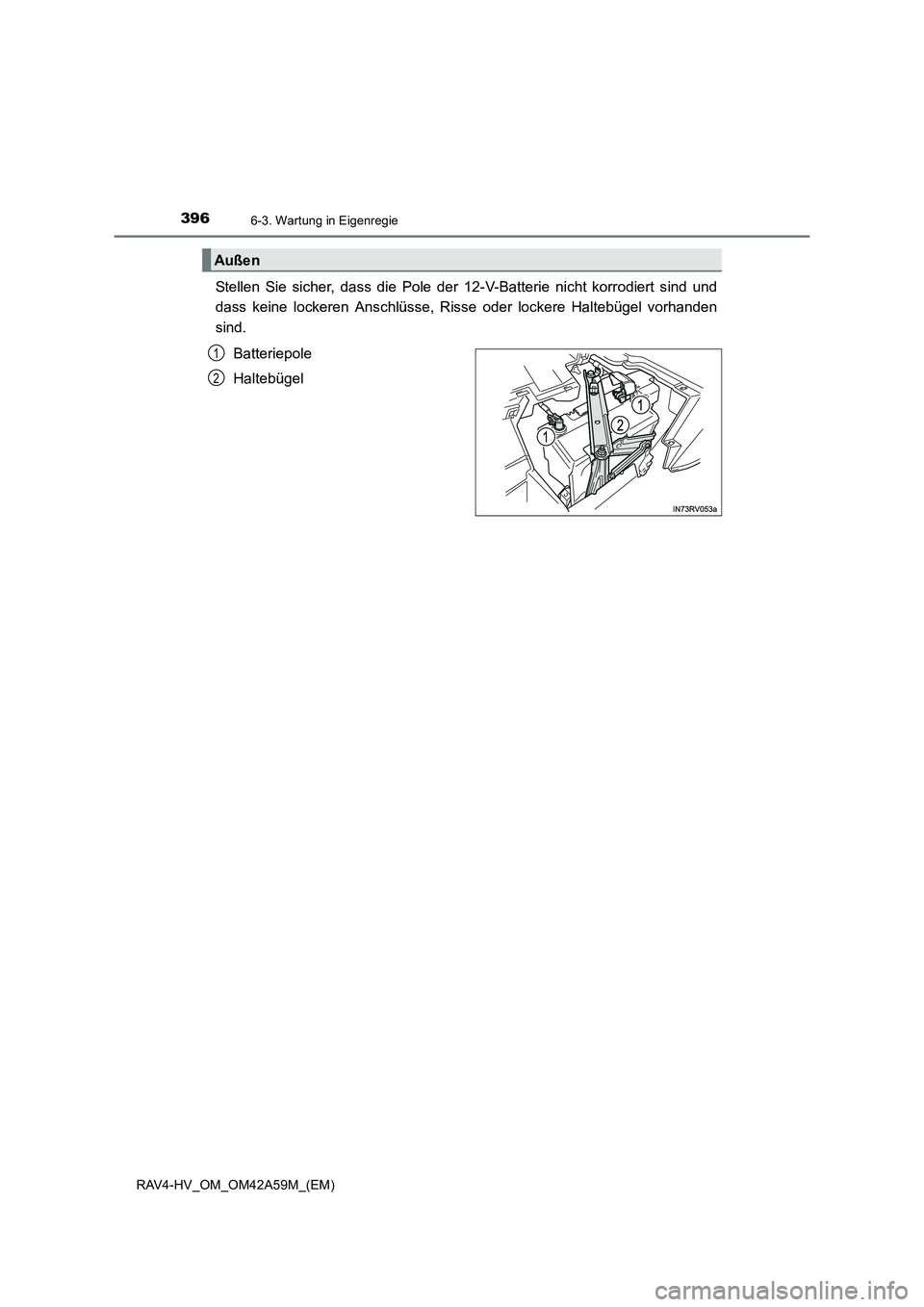

3966-3. Wartung in Eigenregie
RAV4-HV_OM_OM42A59M_(EM)
Stellen Sie sicher, dass die Pole der 12-V-Batterie nicht korrodiert sind und
dass keine lockeren Anschlüsse, Risse oder lockere Haltebügel vorhanden
sind.Batteriepole
Haltebügel
Außen
1
2

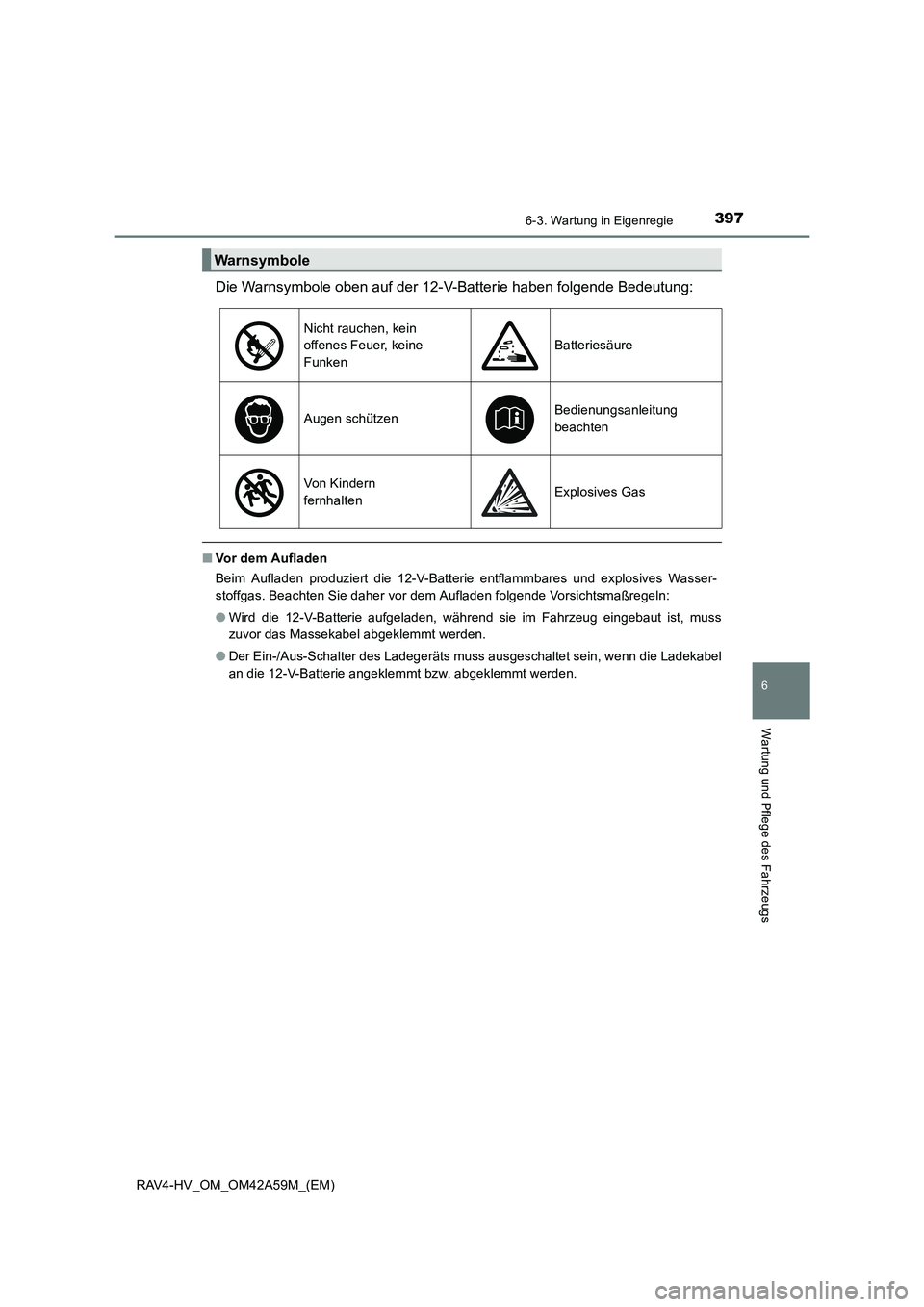

3976-3. Wartung in Eigenregie
RAV4-HV_OM_OM42A59M_(EM)
6
Wartung und Pflege des Fahrzeugs
Die Warnsymbole oben auf der 12-V-Batterie haben folgende Bedeutung:
■Vor dem Aufladen
Beim Aufladen produziert die 12-V-Batterie entflammbares und explosives Wasser-
stoffgas. Beachten Sie daher vor dem Aufladen folgende Vorsichtsmaßregeln:
●Wird die 12-V-Batterie aufgeladen, während sie im Fahrzeug eingebaut ist, muss
zuvor das Massekabel abgeklemmt werden.
● Der Ein-/Aus-Schalter des Ladegeräts muss ausgeschaltet sein, wenn die Ladekabel
an die 12-V-Batterie angeklemmt bzw. abgeklemmt werden.
Warnsymbole
Nicht rauchen, kein
offenes Feuer, keine
Funken
Batteriesäure
Augen schützenBedienungsanleitung
beachten
Von Kindern
fernhaltenExplosives Gas

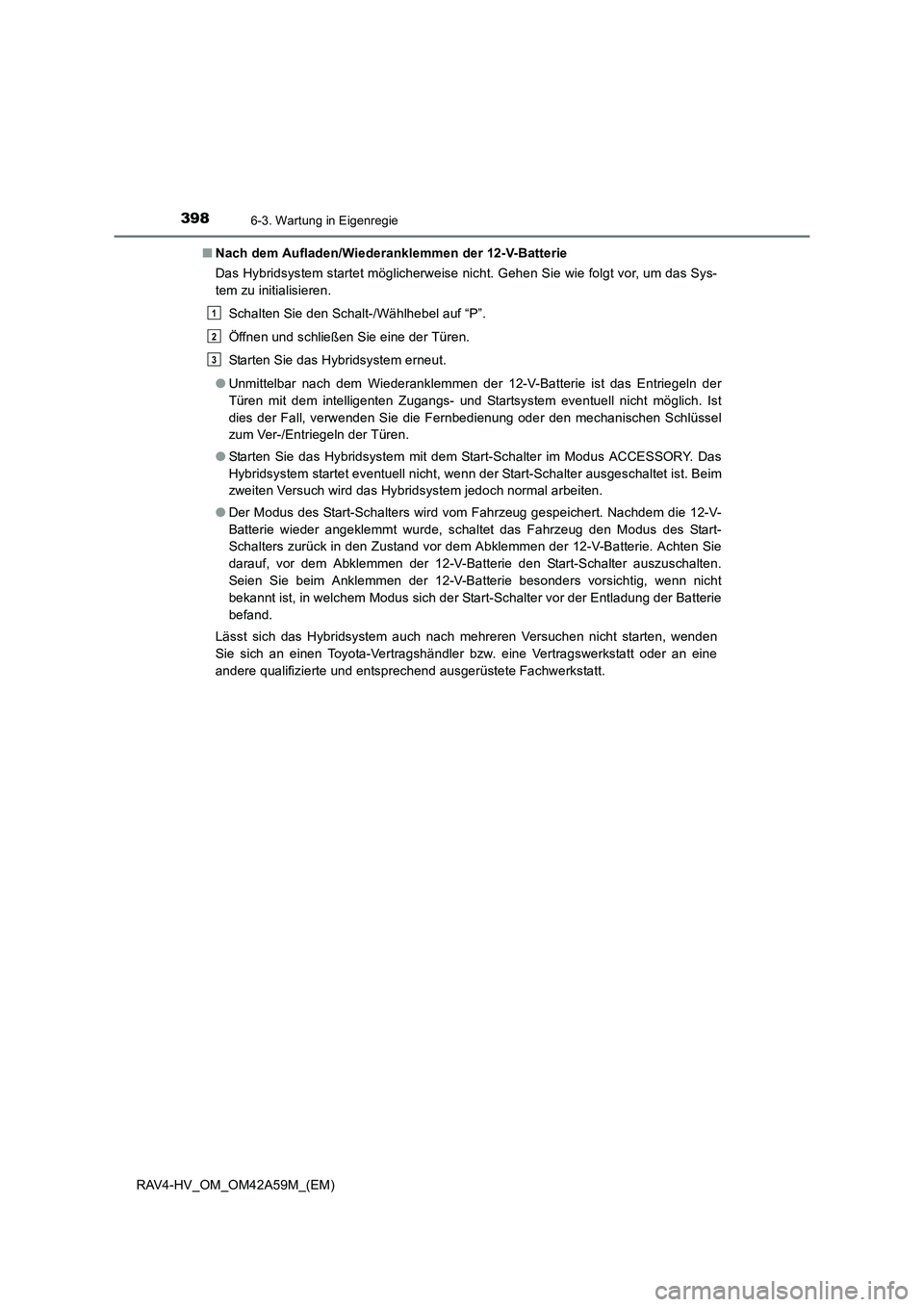

3986-3. Wartung in Eigenregie
RAV4-HV_OM_OM42A59M_(EM)■
Nach dem Aufladen/Wiedera nklemmen der 12-V-Batterie
Das Hybridsystem startet möglicherweise nicht. Gehen Sie wie folgt vor, um das Sys-
tem zu initialisieren.
Schalten Sie den Schalt-/Wählhebel auf “P”.
Öffnen und schließen Sie eine der Türen.
Starten Sie das Hybridsystem erneut.
● Unmittelbar nach dem Wiederanklemmen der 12-V-Batterie ist das Entriegeln der
Türen mit dem intelligenten Zugangs- und Startsystem eventuell nicht möglich. Ist
dies der Fall, verwenden Sie die Fernbedienung oder den mechanischen Schlüssel
zum Ver-/Entriegeln der Türen.
● Starten Sie das Hybridsystem mit dem Start-Schalter im Modus ACCESSORY. Das
Hybridsystem startet eventuell nicht, wenn der Start-Schalter ausgeschaltet ist. Beim
zweiten Versuch wird das Hybridsystem jedoch normal arbeiten.
● Der Modus des Start-Schalters wird vom Fahrzeug gespeichert. Nachdem die 12-V-
Batterie wieder angeklemmt wurde, schaltet das Fahrzeug den Modus des Start-
Schalters zurück in den Zustand vor dem Abklemmen der 12-V-Batterie. Achten Sie
darauf, vor dem Abklemmen der 12-V-Batterie den Start-Schalter auszuschalten.
Seien Sie beim Anklemmen der 12-V-Batterie besonders vorsichtig, wenn nicht
bekannt ist, in welchem Modus sich der Start-Schalter vor der Entladung der Batterie
befand.
Lässt sich das Hybridsystem auch nach mehreren Versuchen nicht starten, wenden
Sie sich an einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder an eine
andere qualifizierte und entsprechend ausgerüstete Fachwerkstatt.
1
2
3

3996-3. Wartung in Eigenregie
RAV4-HV_OM_OM42A59M_(EM)
6
Wartung und Pflege des Fahrzeugs
WARNUNG
■Chemikalien in der 12-V-Batterie
Die 12-V-Batterie enthält giftige und ätzende Schwefelsäure und kann entflammba-
res und explosives Wasserstoffgas produzieren. Befolgen Sie bei Arbeiten im
Bereich der 12-V-Batterie die folgenden Vorsichtsmaßregeln, um das Risiko tödli-
cher oder schwerer Verletzungen zu verringern:
●Um Funkenbildung zu vermeiden, berühren Sie die Pole der 12-V-Batterie nicht mit
Werkzeugen.
● Rauchen Sie nicht und zünden Sie kein Streichholz in der Nähe der 12-V-Batterie
an.
● Vermeiden Sie Kontakt mit Augen, Haut oder Kleidung.
● Elektrolyt darf keinesfalls eingeatmet oder verschluckt werden.
● Tragen Sie bei Arbeiten in der Nähe der 12-V-Batterie eine Schutzbrille.
● Halten Sie Kinder von der 12-V-Batterie fern.
■ Geeignete Orte für das Aufladen der 12-V-Batterie
Laden Sie die 12-V-Batterie immer in einem offenen Bereich auf. Laden Sie die 12-
V-Batterie nicht in einer Garage oder einem schlecht belüfteten Raum auf.
■ Aufladen der 12-V-Batterie
Führen Sie nur ein langsames Aufladen durch (5 A oder weniger). Die 12-V-Batterie
kann explodieren, wenn sie schneller aufgeladen wird.

4006-3. Wartung in Eigenregie
RAV4-HV_OM_OM42A59M_(EM)
WARNUNG
■Erste-Hilfe-Maßnahmen bei Kontakt mit Elektrolyt
●Bei Kontakt des Elektrolyts mit den Augen
Spülen Sie mindestens 15 Minuten lang die Augen mit klarem Wasser und suchen
Sie sofort einen Arzt auf. Wenn möglich, tragen Sie auf dem Weg zum nächsten
Arzt weiterhin Wasser mit Hilfe eines Schwamms oder Tuchs auf.
● Bei Kontakt des Elektrolyts mit der Haut
Spülen Sie die betroffene Stelle gründlich mit Wasser ab. Wenn Sie danach noch
immer Schmerzen oder ein Brennen verspüren, suchen Sie sofort einen Arzt auf.
● Bei Kontakt mit Kleidung
Der Elektrolyt kann durch die Kleidung auf die Haut dringen. Legen Sie die Klei-
dung umgehend ab und befolgen Sie, wenn nötig, die o. g. Schritte.
● Bei versehentlichem Verschlucken von Elektrolyt
Trinken Sie reichlich Wasser oder Milch. Suchen Sie sofort ärztliche Hilfe.
■ Beim Austauschen der 12-V-Batterie
Verwenden Sie eine für dieses Fahrzeug vorgesehene 12-V-Batterie. Anderenfalls
kann Gas (Wasserstoffgas) in den Innenraum gelangen und einen Brand oder eine
Explosion verursachen.
Wenden Sie sich an einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder
an eine andere qualifizierte und entsprechend ausgerüstete Fachwerkstatt, um die
12-V-Batterie austauschen zu lassen.
■ Beim Abklemmen der 12-V-Batterie
HINWEIS
■Beim Aufladen der 12-V-Batterie
Laden Sie die 12-V-Batterie niemals bei laufendem Hybridsystem auf. Stellen Sie
außerdem sicher, dass alle Nebenverbraucher ausgeschaltet sind.
Klemmen Sie den Minuspol (-) nicht an der
Karosserieseite ab. Der abgeklemmte Minus-
pol (-) könnte den Pluspol (+) berühren und
einen Kurzschluss verursachen, der zu tödli-
chen oder schweren Verletzungen führen
kann.
