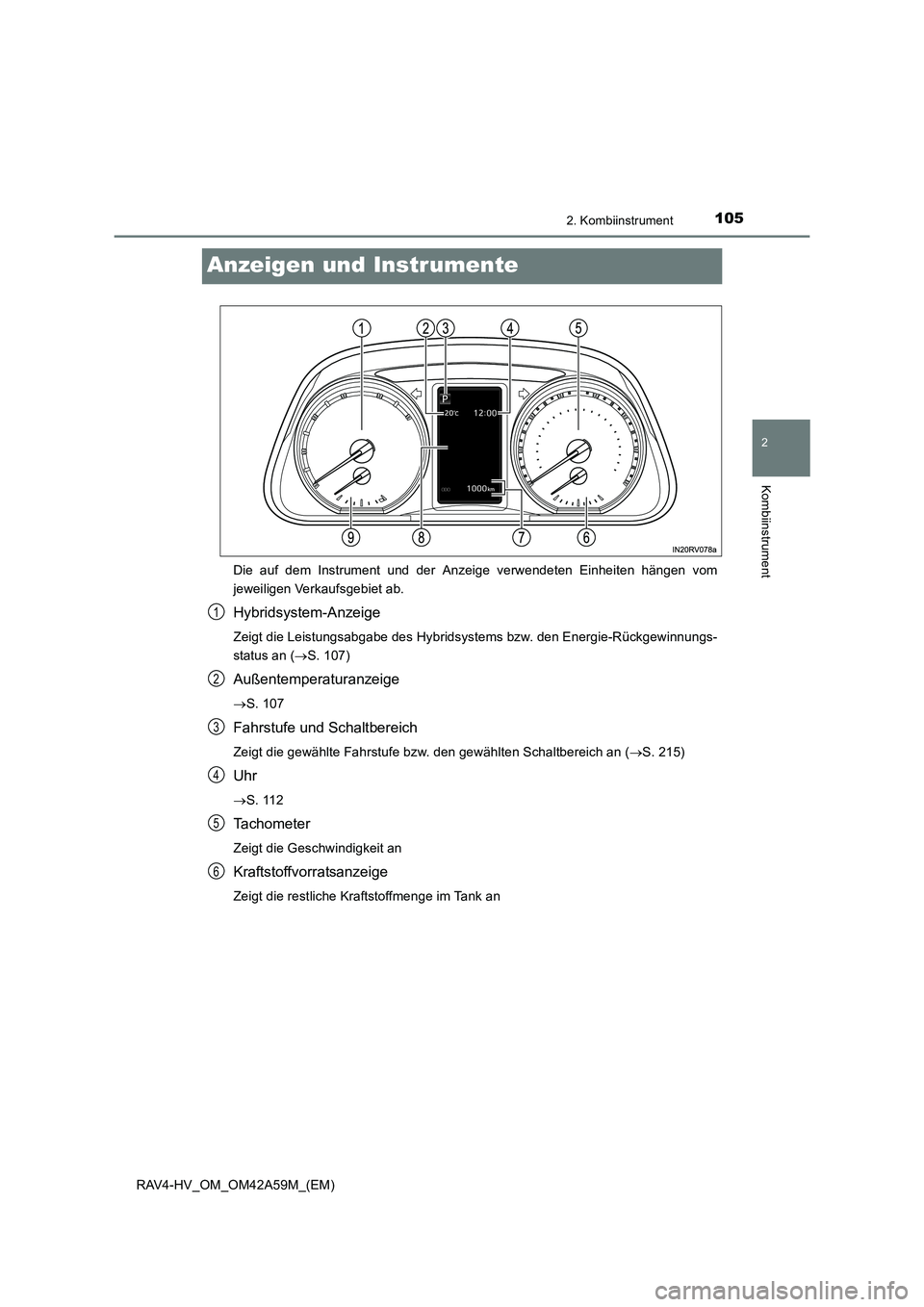

2015 TOYOTA RAV4 HYBRID Betriebsanleitungen (in German)

105
2
2. Kombiinstrument
Kombiinstrument
RAV4-HV_OM_OM42A59M_(EM)
Anzeigen und Instrumente
Die auf dem Instrument und der Anzeige verwendeten Einheiten hängen vom
jeweiligen Verkaufsgebiet ab.
Hybridsystem-Anzeige
Zeigt die Leistungsabgabe des Hybridsystems bzw. den Energie-Rückgewinnungs-
status an (→S. 107)
Außentemperaturanzeige
→S. 107
Fahrstufe und Schaltbereich
Zeigt die gewählte Fahrstufe bzw. den gewählten Schaltbereich an ( →S. 215)
Uhr
→ S. 112
Tachometer
Zeigt die Geschwindigkeit an
Kraftstoffvorratsanzeige
Zeigt die restliche Kraftstoffmenge im Tank an
1
2
3
4
5
6

1062. Kombiinstrument
RAV4-HV_OM_OM42A59M_(EM)
Display für Kilometerzähler, Tageskilometerzähler und Regler für die Ein-
stellung der Kombiinstrumentbeleuchtung
Kilometerzähler:
Zeigt die mit dem Fahrzeug zurückgelegte Gesamtfahrstrecke an.
Tageskilometerzähler:
Zeigt die Fahrstrecke an, die das Fahrzeug seit dem letzten Rücksetzen des Zäh-
lers zurückgelegt hat. Die Tageskilometerzähler “A” und “B” können unabhängig
voneinander zur Speicherung und Anzeige verschiedener Fahrstrecken verwendet
werden.
Regler für die Einstellung der Kombiinstrumentbeleuchtung:
Zeigt die Helligkeit der Kombiinstrumentbeleuchtung an, die eingestellt werden
kann.
Multi-Informationsdisplay
Zeigt dem Fahrer verschiedene auf den Fahrbetrieb bezogene Daten an (→S. 109)
Motorkühlmittel-Temperaturanzeige
Zeigt die Motorkühlmitteltemperatur an
Das Umschalten der Anzeige zwi-
schen Kilometerzähler, Tageskilome-
terzähler und Regler für die
Einstellung der Kombiinstrumentbe-
leuchtung erfolgt durch Drücken des
Schalters “TRIP”.
• Wenn der Tageskilometerzähler
angezeigt wird, kann dieser durch
langes Drücken des Schalters “TRIP”
zurückgesetzt werden.
• Wenn die Anzeige des Reglers für die Einstellung der Kombiinstrumentbeleuch-
tung angezeigt wird, kann die Helligkeit der Kombiinstrumentbeleuchtung durch
langes Drücken des Schalters “TRIP” eingestellt werden.
■Voraussetzung für die Beleuchtung der Instrumente und Anzeigen
Der Start-Schalter befindet sich im Modus ON.
Umschalten der Anzeige für Kilometerzähler, Tageskilometerzähler und
Regler für die Einstellung der Kombiinstrumentbeleuchtung
7
8
9

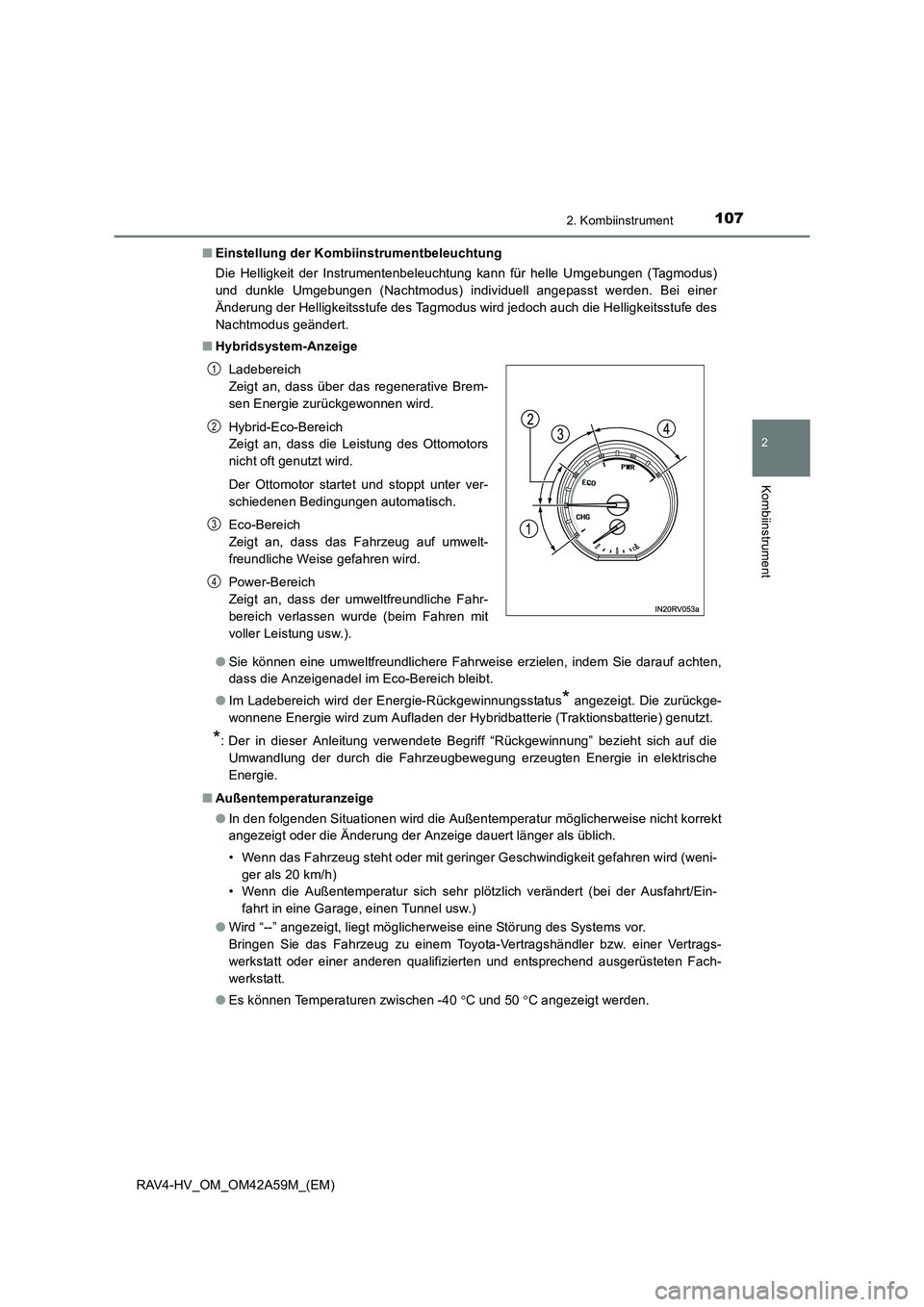

1072. Kombiinstrument
2
Kombiinstrument
RAV4-HV_OM_OM42A59M_(EM)■
Einstellung der Kombiinstrumentbeleuchtung
Die Helligkeit der Instrumentenbeleuchtung kann für helle Umgebungen (Tagmodus)
und dunkle Umgebungen (Nachtmodus) individuell angepasst werden. Bei einer
Änderung der Helligkeitsstufe des Tagmodus wird jedoch auch die Helligkeitsstufe des
Nachtmodus geändert.
■ Hybridsystem-Anzeige
●Sie können eine umweltfreundlichere Fahrweise erzielen, indem Sie darauf achten,
dass die Anzeigenadel im Eco-Bereich bleibt.
● Im Ladebereich wird der Energie-Rückgewinnungsstatus
* angezeigt. Die zurückge-
wonnene Energie wird zum Aufladen der Hybridbatterie (Traktionsbatterie) genutzt.
*: Der in dieser Anleitung verwendete Begriff “Rückgewinnung” bezieht sich auf die Umwandlung der durch die Fahrzeugbewegung erzeugten Energie in elektrische
Energie.
■ Außentemperaturanzeige
●In den folgenden Situationen wird die Außentemperatur möglicherweise nicht korrekt
angezeigt oder die Änderung der Anzeige dauert länger als üblich.
• Wenn das Fahrzeug steht oder mit geringer Geschwindigkeit gefahren wird (weni-
ger als 20 km/h)
• Wenn die Außentemperatur sich sehr plötzlich verändert (bei der Ausfahrt/Ein-
fahrt in eine Garage, einen Tunnel usw.)
● Wird “--” angezeigt, liegt möglicherweise eine Störung des Systems vor.
Bringen Sie das Fahrzeug zu einem Toyota-Vertragshändler bzw. einer Vertrags-
werkstatt oder einer anderen qualifizierten und entsprechend ausgerüsteten Fach-
werkstatt.
● Es können Temperaturen zwischen -40 °C und 50 °C angezeigt werden.
Ladebereich
Zeigt an, dass über das regenerative Brem-
sen Energie zurückgewonnen wird.
Hybrid-Eco-Bereich
Zeigt an, dass die Leistung des Ottomotors
nicht oft genutzt wird.
Der Ottomotor startet und stoppt unter ver-
schiedenen Bedingungen automatisch.
Eco-Bereich
Zeigt an, dass das Fahrzeug auf umwelt-
freundliche Weise gefahren wird.
Power-Bereich
Zeigt an, dass der umweltfreundliche Fahr-
bereich verlassen wurde (beim Fahren mit
voller Leistung usw.).
1
2
3
4

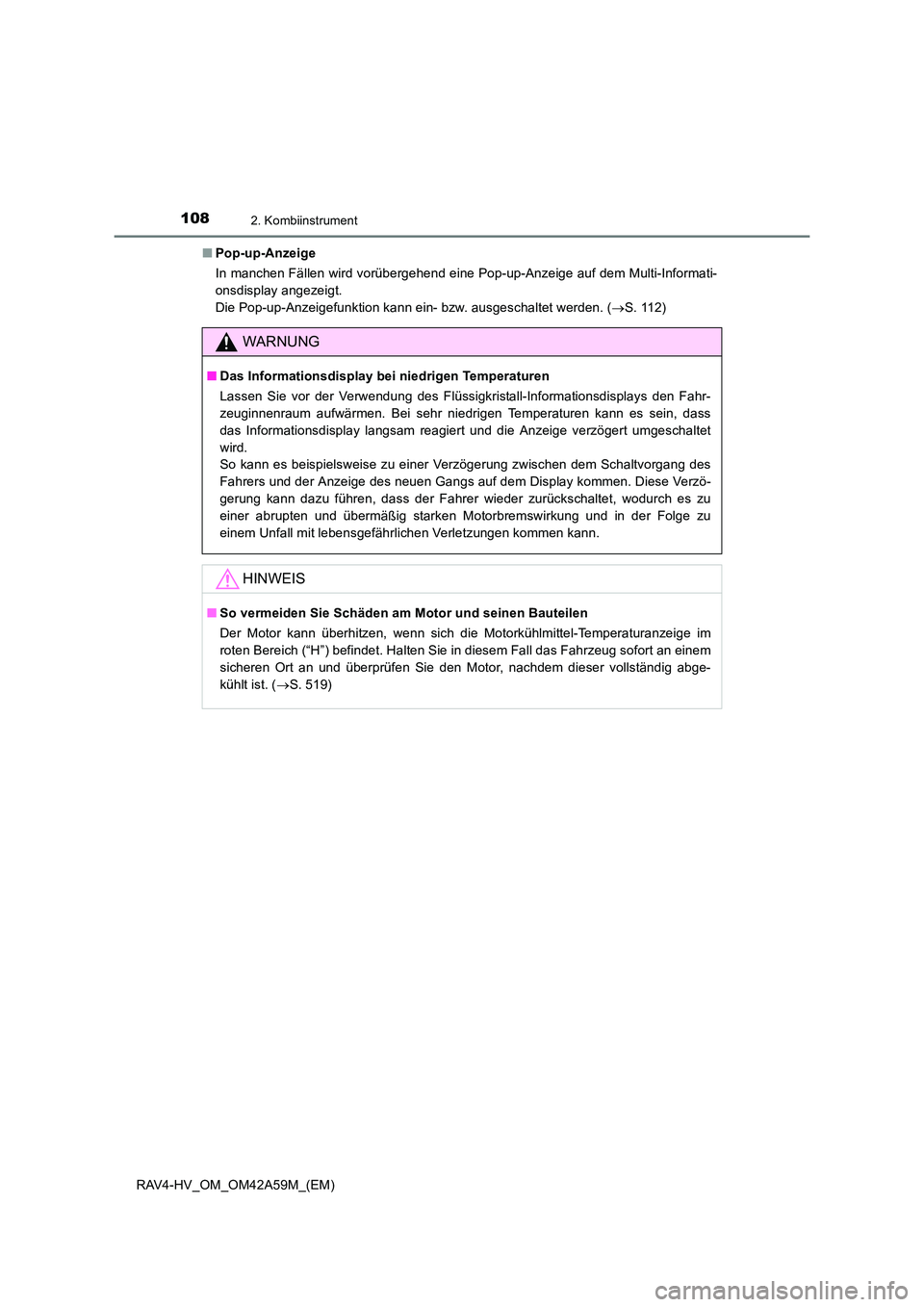

1082. Kombiinstrument
RAV4-HV_OM_OM42A59M_(EM)■
Pop-up-Anzeige
In manchen Fällen wird vorübergehend eine Pop-up-Anzeige auf dem Multi-Informati-
onsdisplay angezeigt.
Die Pop-up-Anzeigefunktion kann ein- bzw. ausgeschaltet werden. ( →S. 112)
WARNUNG
■ Das Informationsdisplay bei niedrigen Temperaturen
Lassen Sie vor der Verwendung des Flüssigkristall-Informationsdisplays den Fahr-
zeuginnenraum aufwärmen. Bei sehr niedrigen Temperaturen kann es sein, dass
das Informationsdisplay langsam reagiert und die Anzeige verzögert umgeschaltet
wird.
So kann es beispielsweise zu einer Verzögerung zwischen dem Schaltvorgang des
Fahrers und der Anzeige des neuen Gangs auf dem Display kommen. Diese Verzö-
gerung kann dazu führen, dass der Fahrer wieder zurückschaltet, wodurch es zu
einer abrupten und übermäßig starken Motorbremswirkung und in der Folge zu
einem Unfall mit lebensgefährlichen Verletzungen kommen kann.
HINWEIS
■So vermeiden Sie Schäden am Motor und seinen Bauteilen
Der Motor kann überhitzen, wenn sich die Motorkühlmittel-Temperaturanzeige im
roten Bereich (“H”) befindet. Halten Sie in diesem Fall das Fahrzeug sofort an einem
sicheren Ort an und überprüfen Sie den Motor, nachdem dieser vollständig abge-
kühlt ist. ( →S. 519)

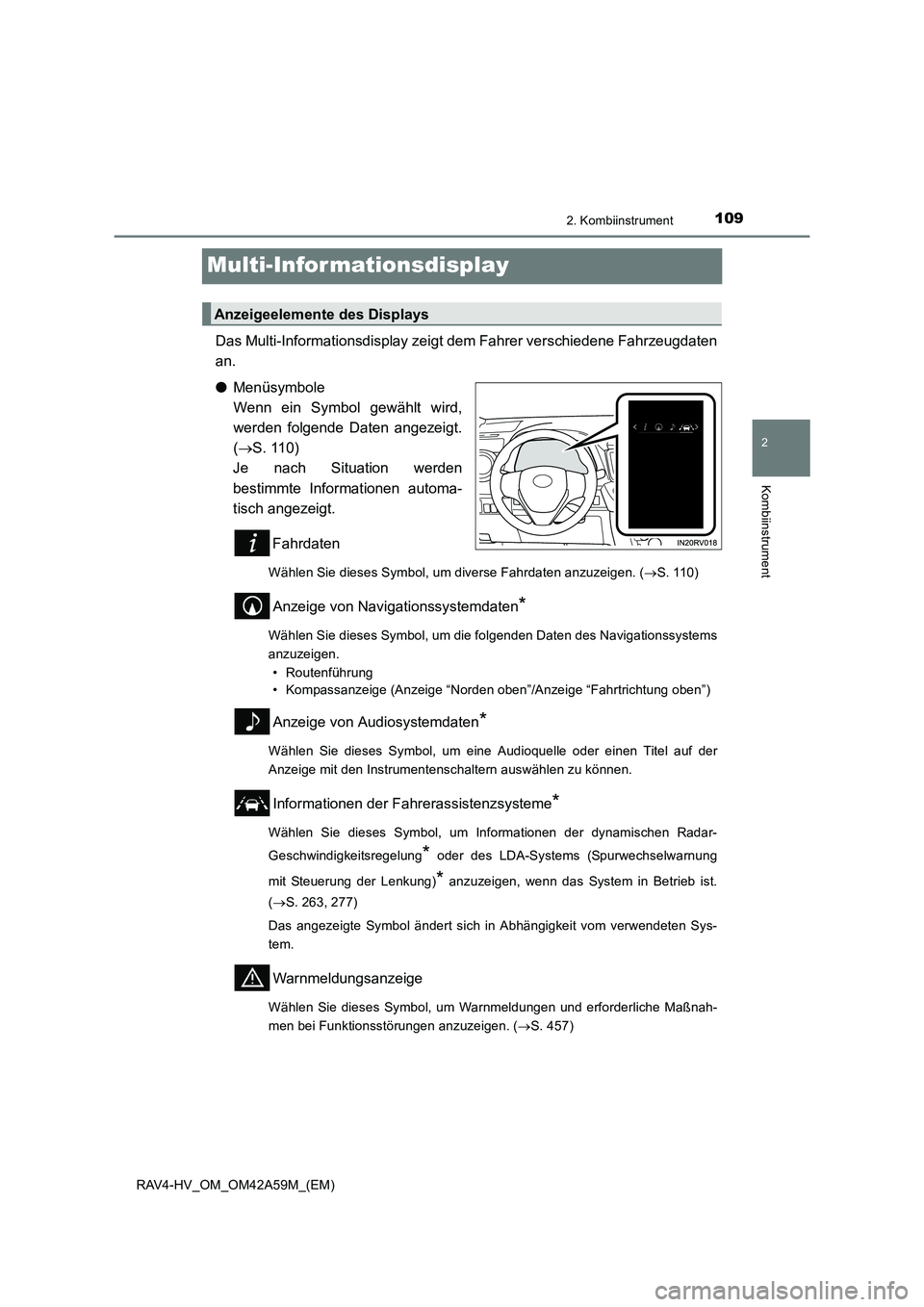

109
2
2. Kombiinstrument
Kombiinstrument
RAV4-HV_OM_OM42A59M_(EM)
Multi-Infor mationsdisplay
Das Multi-Informationsdisplay zeigt dem Fahrer verschiedene Fahrzeugdaten
an.
●Menüsymbole
Wenn ein Symbol gewählt wird,
werden folgende Daten angezeigt.
(→ S. 110)
Je nach Situation werden
bestimmte Informationen automa-
tisch angezeigt.
Fahrdaten
Wählen Sie dieses Symbol, um diverse Fahrdaten anzuzeigen. ( →S. 110)
Anzeige von Navigationssystemdaten*
Wählen Sie dieses Symbol, um die folgenden Daten des Navigationssystems
anzuzeigen.
• Routenführung
• Kompassanzeige (Anzeige “Norden oben”/Anzeige “Fahrtrichtung oben”)
Anzeige von Audiosystemdaten*
Wählen Sie dieses Symbol, um eine Audioquelle oder einen Titel auf der
Anzeige mit den Instrumentenschaltern auswählen zu können.
Informationen der Fahrerassistenzsysteme*
Wählen Sie dieses Symbol, um Informationen der dynamischen Radar-
Geschwindigkeitsregelung
* oder des LDA-Systems (Spurwechselwarnung
mit Steuerung der Lenkung)
* anzuzeigen, wenn das System in Betrieb ist.
( → S. 263, 277)
Das angezeigte Symbol ändert sich in Abhängigkeit vom verwendeten Sys-
tem.
Warnmeldungsanzeige
Wählen Sie dieses Symbol, um Warnmeldungen und erforderliche Maßnah-
men bei Funktionsstörungen anzuzeigen. ( →S. 457)
Anzeigeelemente des Displays

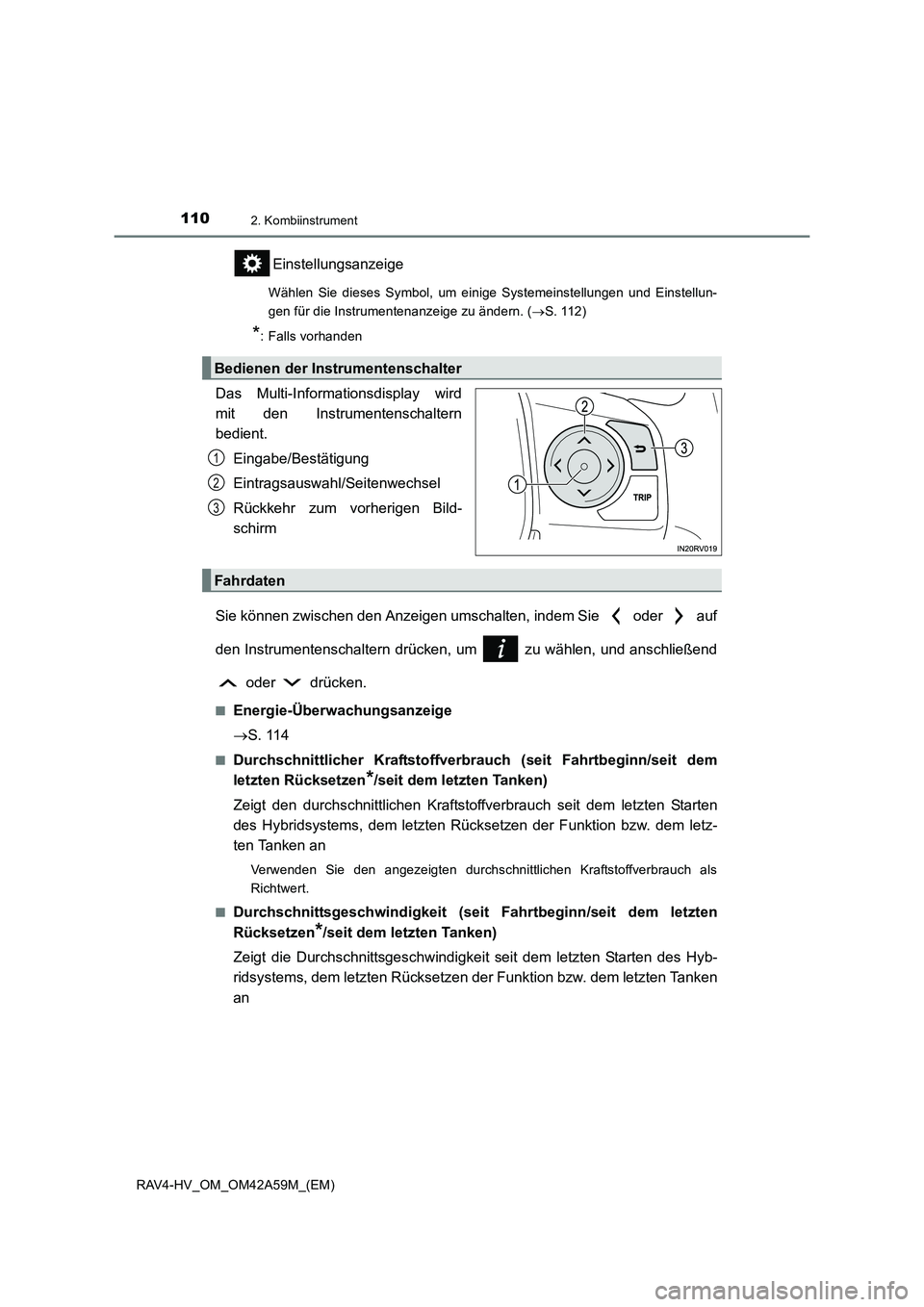

1102. Kombiinstrument
RAV4-HV_OM_OM42A59M_(EM)
Einstellungsanzeige
Wählen Sie dieses Symbol, um einige Systemeinstellungen und Einstellun-
gen für die Instrumentenanzeige zu ändern. (→S. 112)
*: Falls vorhanden
Das Multi-Informationsdisplay wird
mit den Instrumentenschaltern
bedient.
Eingabe/Bestätigung
Eintragsauswahl/Seitenwechsel
Rückkehr zum vorherigen Bild-
schirm
Sie können zwischen den Anzeigen umschalten, indem Sie oder auf
den Instrumentenschaltern drücken, um zu wählen, und anschließend oder drücken.
■Energie-Überwachungsanzeige
→S. 114
■Durchschnittlicher Kraftstoffverbr auch (seit Fahrtbeginn/seit dem
letzten Rücksetzen
*/seit dem letzten Tanken)
Zeigt den durchschnittlichen Kraftstoffverbrauch seit dem letzten Starten
des Hybridsystems, dem letzten Rücksetzen der Funktion bzw. dem letz-
ten Tanken an
Verwenden Sie den angezeigten durchschnittlichen Kraftstoffverbrauch als
Richtwert.
■
Durchschnittsgeschwindigkeit (seit Fahrtbeginn/seit dem letzten
Rücksetzen
*/seit dem letzten Tanken)
Zeigt die Durchschnittsgeschwindigkeit seit dem letzten Starten des Hyb-
ridsystems, dem letzten Rücksetzen der Funktion bzw. dem letzten Tanken
an
Bedienen der Instrumentenschalter
1
2
3
Fahrdaten

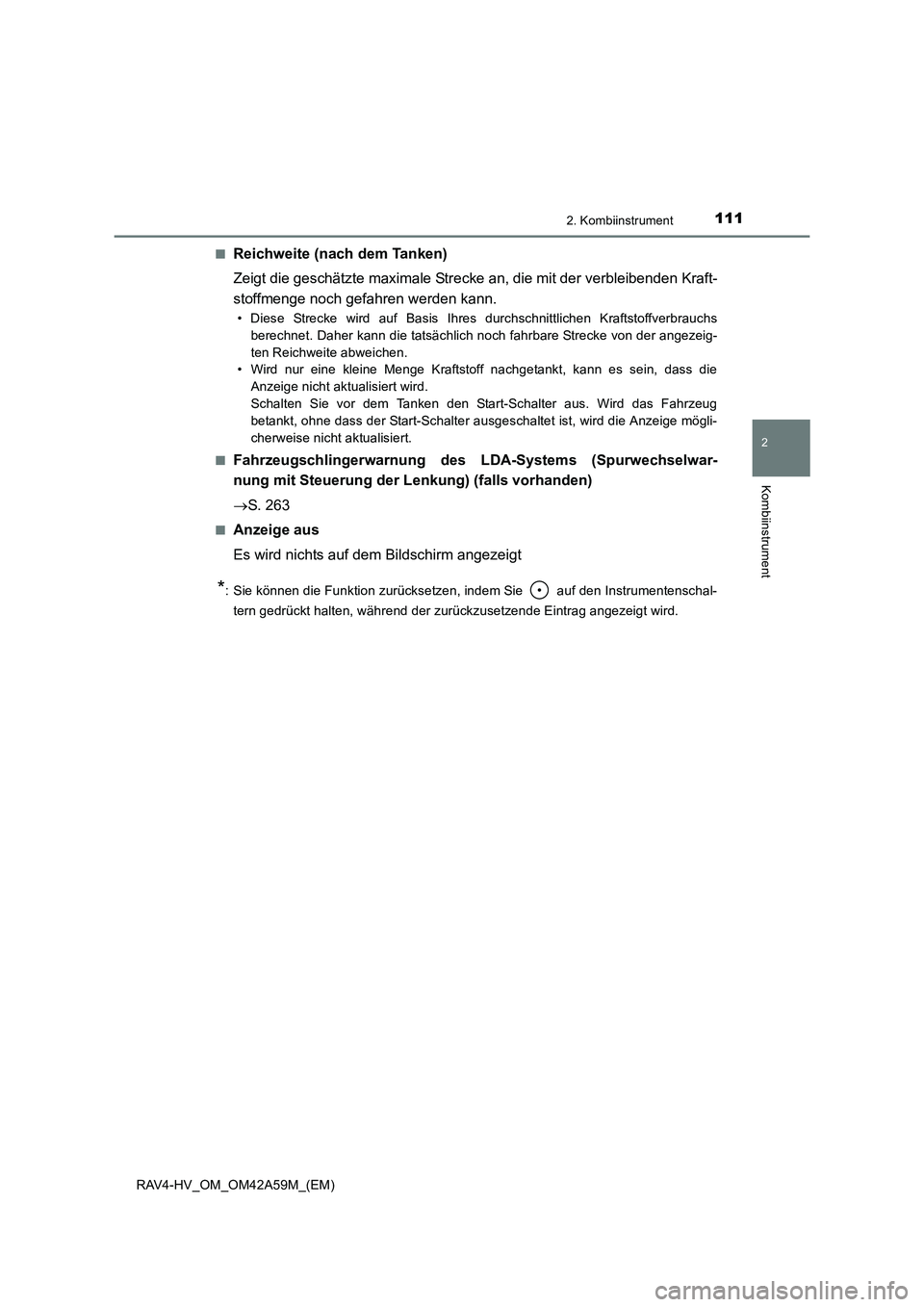

1112. Kombiinstrument
2
Kombiinstrument
RAV4-HV_OM_OM42A59M_(EM)■
Reichweite (nach dem Tanken)
Zeigt die geschätzte maximale Strecke an, die mit der verbleibenden Kraft-
stoffmenge noch gefahren werden kann.
• Diese Strecke wird auf Basis Ihres durchschnittlichen Kraftstoffverbrauchs
berechnet. Daher kann die tatsächlich noch fahrbare Strecke von der angezeig-
ten Reichweite abweichen.
• Wird nur eine kleine Menge Kraftstoff nachgetankt, kann es sein, dass die
Anzeige nicht aktualisiert wird.
Schalten Sie vor dem Tanken den Start-Schalter aus. Wird das Fahrzeug
betankt, ohne dass der Start-Schalter ausgeschaltet ist, wird die Anzeige mögli-
cherweise nicht aktualisiert.
■
Fahrzeugschlingerwarnung des LDA-Systems (Spurwechselwar-
nung mit Steuerung der Lenkung) (falls vorhanden)
→ S. 263
■Anzeige aus
Es wird nichts auf dem Bildschirm angezeigt
*: Sie können die Funktion zurücksetzen, indem Sie auf den Instrumentenschal-
tern gedrückt halten, während der zurückzusetzende Eintrag angezeigt wird.

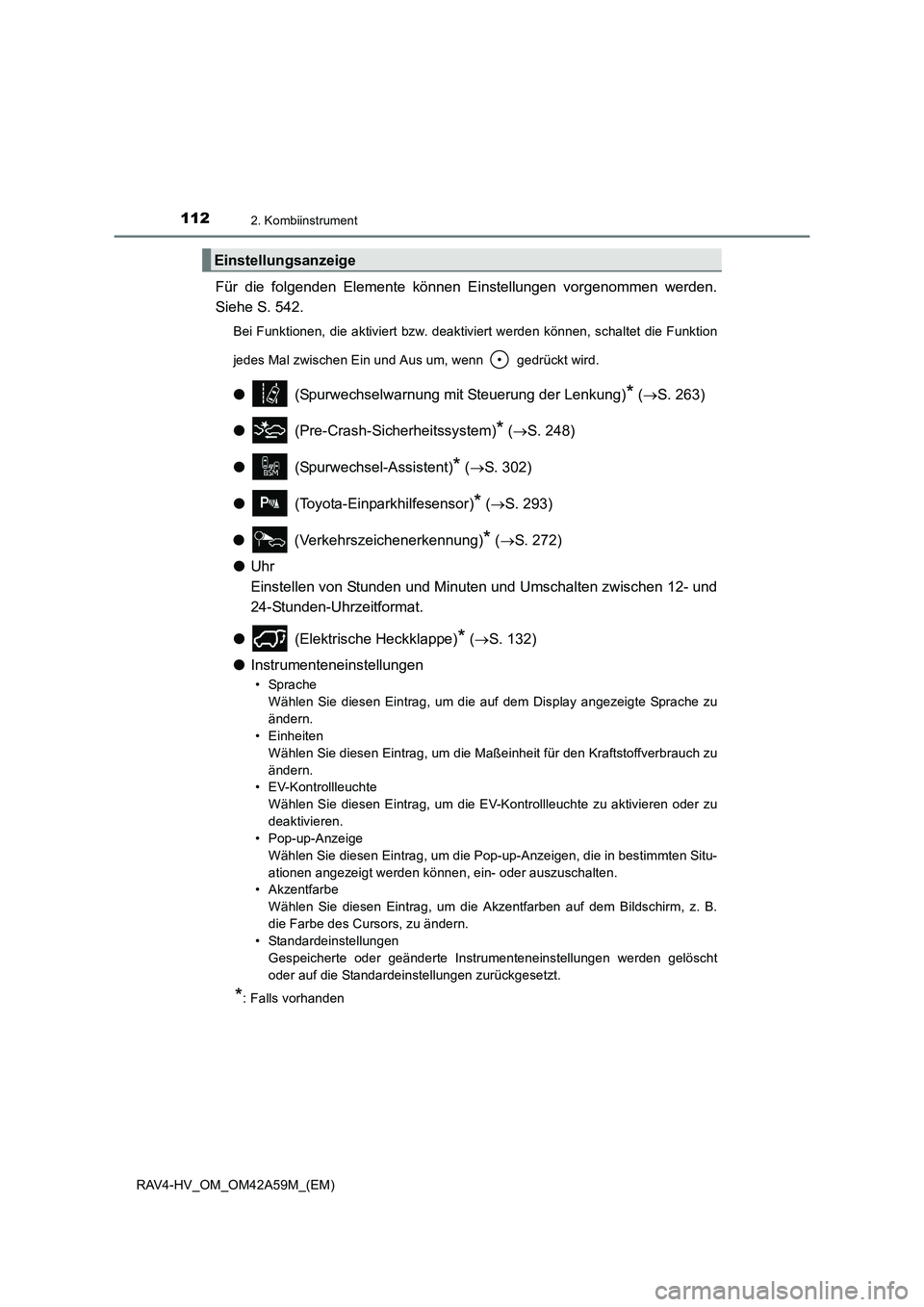

1122. Kombiinstrument
RAV4-HV_OM_OM42A59M_(EM)
Für die folgenden Elemente können Einstellungen vorgenommen werden.
Siehe S. 542.
Bei Funktionen, die aktiviert bzw. deaktiviert werden können, schaltet die Funktion
jedes Mal zwischen Ein und Aus um, wenn gedrückt wird.
●(Spurwechselwarnung mit Steuerung der Lenkung)* (→ S. 263)
● (Pre-Crash-Sicherheitssystem)
* (→ S. 248)
● (Spurwechsel-Assistent)
* (→ S. 302)
● (Toyota-Einparkhilfesensor)
* (→ S. 293)
● (Verkehrszeichenerkennung)
* (→ S. 272)
● Uhr
Einstellen von Stunden und Minuten und Umschalten zwischen 12- und
24-Stunden-Uhrzeitformat.
● (Elektrische Heckklappe)
* (→ S. 132)
● Instrumenteneinstellungen
• Sprache
Wählen Sie diesen Eintrag, um die auf dem Display angezeigte Sprache zu
ändern.
• Einheiten
Wählen Sie diesen Eintrag, um die Maßeinheit für den Kraftstoffverbrauch zu
ändern.
• EV-Kontrollleuchte
Wählen Sie diesen Eintrag, um die EV-Kontrollleuchte zu aktivieren oder zu
deaktivieren.
• Pop-up-Anzeige
Wählen Sie diesen Eintrag, um die Pop-up-Anzeigen, die in bestimmten Situ-
ationen angezeigt werden können, ein- oder auszuschalten.
• Akzentfarbe
Wählen Sie diesen Eintrag, um die Akzentfarben auf dem Bildschirm, z. B.
die Farbe des Cursors, zu ändern.
• Standardeinstellungen
Gespeicherte oder geänderte Instrumenteneinstellungen werden gelöscht
oder auf die Standardeinstellungen zurückgesetzt.
*: Falls vorhanden
Einstellungsanzeige
