2015 TOYOTA RAV4 HYBRID Betriebsanleitungen (in German)

177
3
3-5. Öffnen und Schließen von Fenstern und Schiebedach
Bedienung der einzelnen Elemente
RAV4-HV_OM_OM42A59M_(EM)

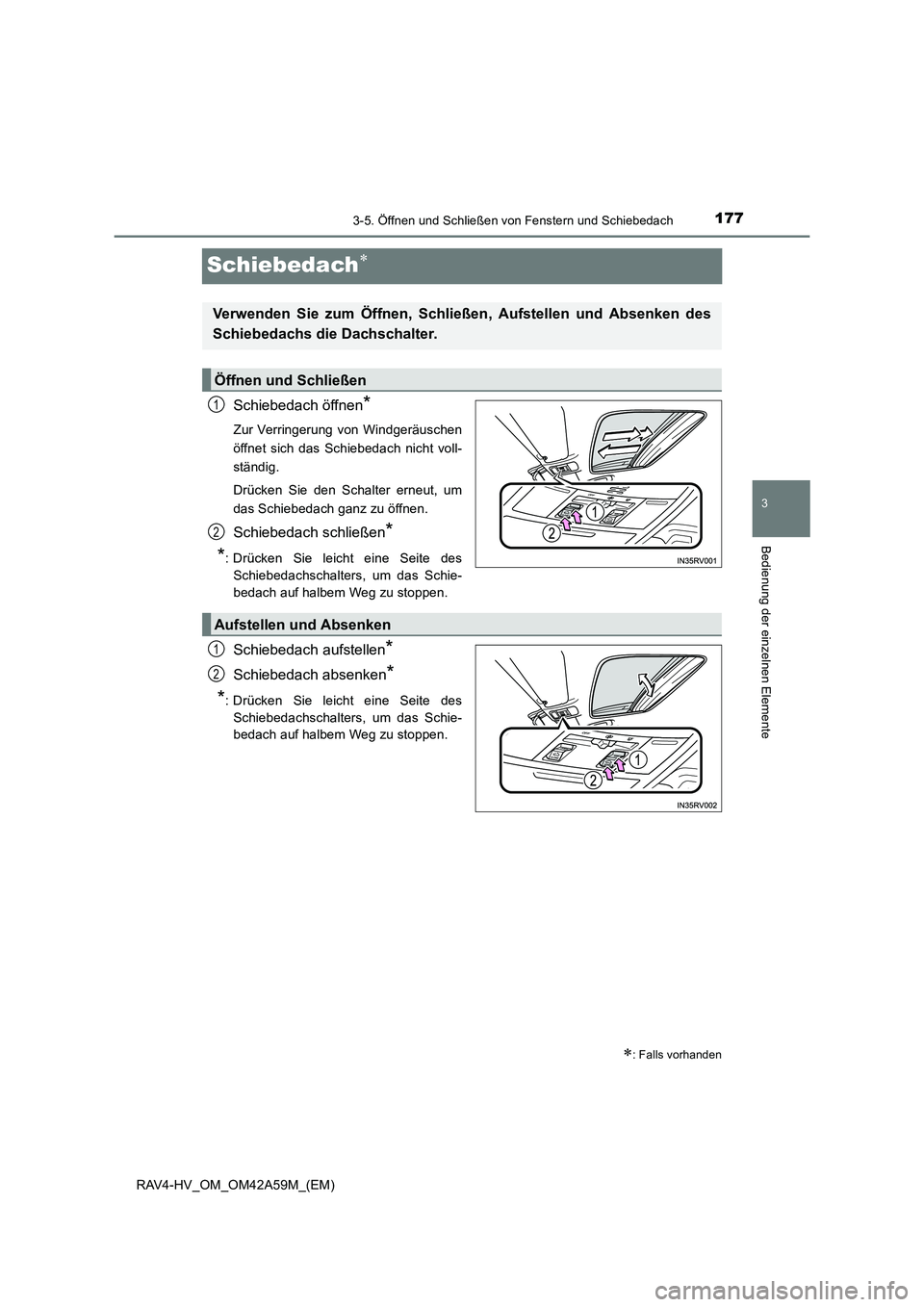

Schiebedach∗
Schiebedach öffnen*
Zur Verringerung von Windgeräuschen
öffnet sich das Schiebedach nicht voll-
ständig.
Drücken Sie den Schalter erneut, um
das Schiebedach ganz zu öffnen.
Schiebedach schließen*
*
: Drücken Sie leicht eine Seite des
Schiebedachschalters, um das Schie-
bedach auf halbem Weg zu stoppen.
Schiebedach aufstellen*
Schiebedach absenken*
*
: Drücken Sie leicht eine Seite des
Schiebedachschalters, um das Schie-
bedach auf halbem Weg zu stoppen.
∗: Falls vorhanden
Verwenden Sie zum Öffnen, Schließen, Aufstellen und Absenken des
Schiebedachs die Dachschalter.
Öffnen und Schließen
1
2
Aufstellen und Absenken
1
2

1783-5. Öffnen und Schließen von Fenstern und Schiebedach
RAV4-HV_OM_OM42A59M_(EM)

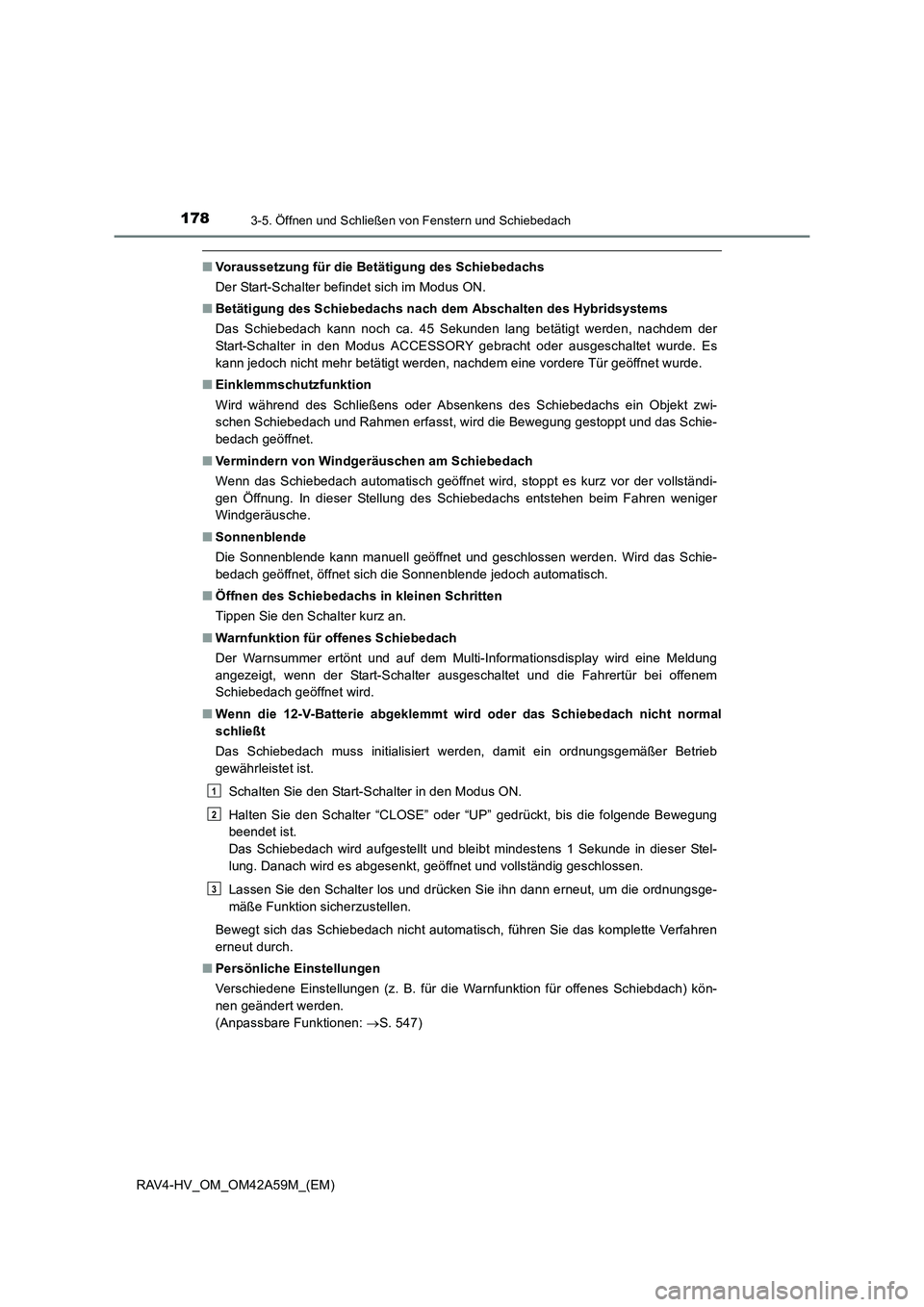

■Voraussetzung für die Betätigung des Schiebedachs
Der Start-Schalter befindet sich im Modus ON.
■ Betätigung des Schiebedachs nach dem Abschalten des Hybridsystems
Das Schiebedach kann noch ca. 45 Sekunden lang betätigt werden, nachdem der
Start-Schalter in den Modus ACCESSORY gebracht oder ausgeschaltet wurde. Es
kann jedoch nicht mehr betätigt werden, nachdem eine vordere Tür geöffnet wurde.
■ Einklemmschutzfunktion
Wird während des Schließens oder Absenkens des Schiebedachs ein Objekt zwi-
schen Schiebedach und Rahmen erfasst, wird die Bewegung gestoppt und das Schie-
bedach geöffnet.
■ Vermindern von Windgeräuschen am Schiebedach
Wenn das Schiebedach automatisch geöffnet wird, stoppt es kurz vor der vollständi-
gen Öffnung. In dieser Stellung des Schiebedachs entstehen beim Fahren weniger
Windgeräusche.
■ Sonnenblende
Die Sonnenblende kann manuell geöffnet und geschlossen werden. Wird das Schie-
bedach geöffnet, öffnet sich die Sonnenblende jedoch automatisch.
■ Öffnen des Schiebedachs in kleinen Schritten
Tippen Sie den Schalter kurz an.
■ Warnfunktion für offenes Schiebedach
Der Warnsummer ertönt und auf dem Multi-Informationsdisplay wird eine Meldung
angezeigt, wenn der Start-Schalter ausgeschaltet und die Fahrertür bei offenem
Schiebedach geöffnet wird.
■ Wenn die 12-V-Batterie abgeklemmt wird oder das Schiebedach nicht normal
schließt
Das Schiebedach muss initialisiert werden, damit ein ordnungsgemäßer Betrieb
gewährleistet ist.
Schalten Sie den Start-Schalter in den Modus ON.
Halten Sie den Schalter “CLOSE” oder “UP” gedrückt, bis die folgende Bewegung
beendet ist.
Das Schiebedach wird aufgestellt und bleibt mindestens 1 Sekunde in dieser Stel-
lung. Danach wird es abgesenkt, geöffnet und vollständig geschlossen.
Lassen Sie den Schalter los und drücken Sie ihn dann erneut, um die ordnungsge-
mäße Funktion sicherzustellen.
Bewegt sich das Schiebedach nicht automatisch, führen Sie das komplette Verfahren
erneut durch.
■ Persönliche Einstellungen
Verschiedene Einstellungen (z. B. für die Warnfunktion für offenes Schiebdach) kön-
nen geändert werden.
(Anpassbare Funktionen: →S. 547)
1
2
3

1793-5. Öffnen und Schließen von Fenstern und Schiebedach
3
Bedienung der einzelnen Elemente
RAV4-HV_OM_OM42A59M_(EM)
WARNUNG
Beachten Sie die folgenden Vorsichtsmaßregeln.
Anderenfalls können tödliche oder schwere Verletzungen die Folge sein.
■Öffnen des Schiebedachs
●Lassen Sie nicht zu, dass Mitfahrer während der Fahrt Hände oder Kopf aus dem
Fahrzeug halten.
● Setzen Sie sich nicht auf das Schiebedach.
■ Schließen des Schiebedachs
●Der Fahrer ist für die Öffnungs- und Schließbetätigungen des Schiebedachs ver-
antwortlich.
Um eine ungewollte Betätigung (insbesondere durch ein Kind) zu vermeiden,
erlauben Sie Kindern nicht, das Schiebedach zu betätigen. Körperteile des Kindes
und anderer Mitfahrer könnten im Schiebedach eingeklemmt werden. Ferner wird
empfohlen, den Fensterverriegelungsschalter zu aktivieren, wenn ein Kind mitfährt.
(→ S. 174)
● Stellen Sie sicher, dass sich kein Mitfahrer einen Körperteil im Schiebedach ein-
klemmen kann, während es betätigt wird.
● Schalten Sie vor dem Verlassen des Fahrzeugs den Start-Schalter aus, nehmen
Sie den Schlüssel mit und steigen Sie gemeinsam mit dem Kind aus. Beim Spielen
usw. kann es sonst zu einer ungewollten Betätigung kommen, die unter Umstän-
den zu einem Unfall führen kann.
■ Einklemmschutzfunktion
●Versuchen Sie niemals, die Einklemmschutzfunktion mit einem Körperteil absicht-
lich zu aktivieren.
● Wird ein Gegenstand bei fast geschlossenem Schiebedach eingeklemmt, spricht
die Einklemmschutzfunktion unter Umständen nicht an.

1803-5. Öffnen und Schließen von Fenstern und Schiebedach
RAV4-HV_OM_OM42A59M_(EM)

181
4Fahren
RAV4-HV_OM_OM42A59M_(EM)4-1. Vor Fahrtantritt
Fahren des Fahrzeugs ............182
Fracht und Gepäck ..................193
Anhängerbetrieb ......................195
4-2. Fahrvorgänge Zündschalter ............................207
EV-Fahrmodus ........................213
Hybridgetriebe .........................215
Blinkerhebel .............................219
Feststellbremse .......................220
4-3. Betätigen von Beleuchtung und Scheibenwischern
Scheinwerferschalter ...............221
Fernlichtassistent.....................225
Schalter für die Nebelleuchten .......................229
Frontscheibenwischer und -waschanlage ........................231
Heckscheibenwischer und -waschanlage ........................234
4-4. Tanken Öffnen des Tankdeckels ..........236 4-5. Verwenden der
Fahrerassistenzsysteme
Toyota Safety Sense ............... 239
PCS (Pre-Crash-Sicherheitssystem)
.... 248
LDA (Spurwechselwarnung mit Steuerung der
Lenkung) ............................... 263
RSA
(Verkehrszeichenerkennung)
.... 272
Dynamische Radar- Geschwindigkeitsregelung .... 277
Geschwindigkeitsregelung ...... 289
Toyota-Einparkhilfesensor ...... 293
BSM (Spurwechsel-Assistent) ....... 302
• Spurwechsel-Assistent (BSM) ................................. 307
• Ausparkhilfe (RCTA) .......... 310
Fahrerassistenzsysteme ......... 313
4-6. Fahrhinweise Hinweise zum Fahren eines Hybridfahrzeugs.................... 320
Hinweise für den Winterbetrieb ........................ 323
Vorsichtsmaßregeln für Geländewagen...................... 327

1824-1. Vor Fahrtantritt
RAV4-HV_OM_OM42A59M_(EM)

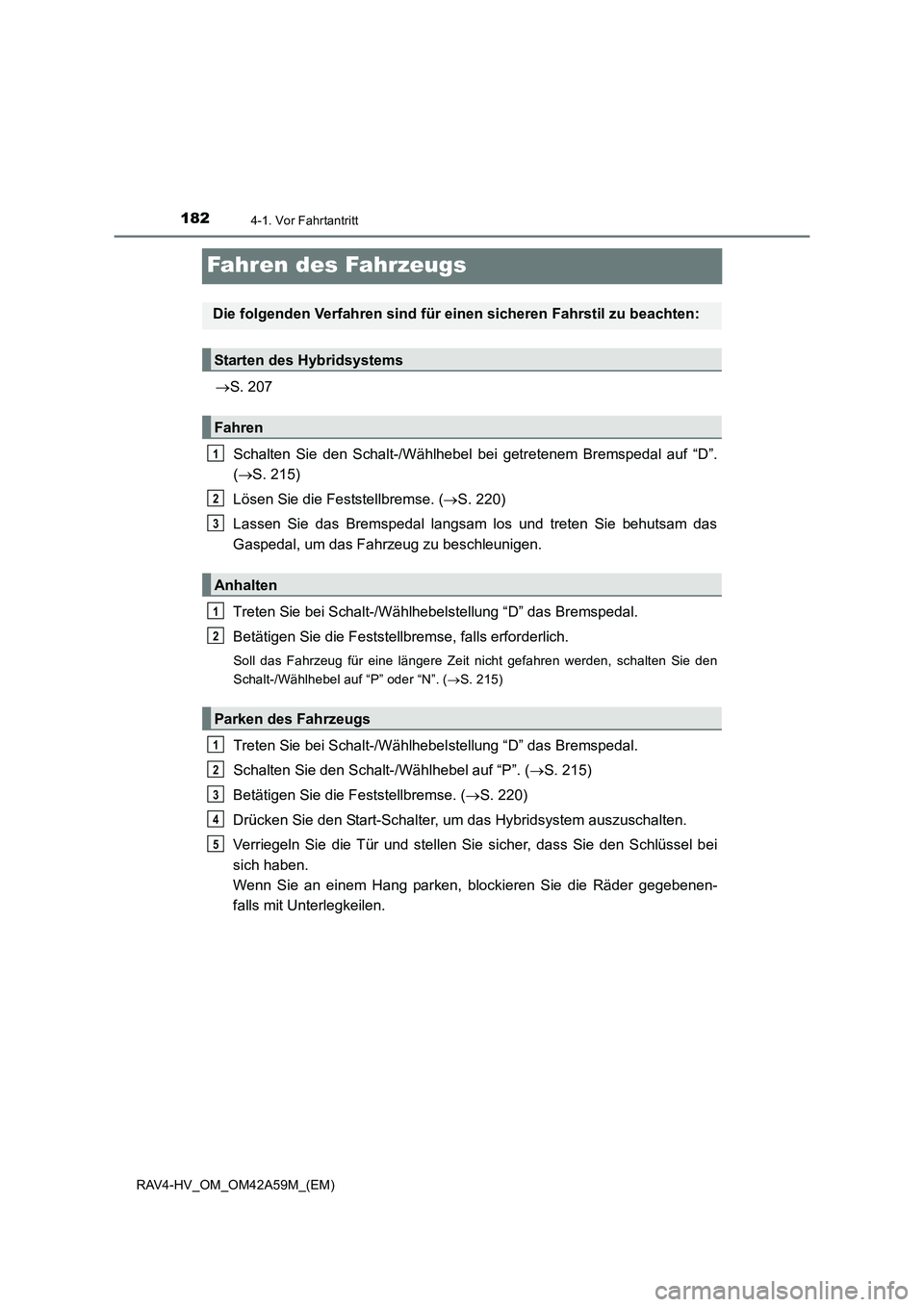

Fahren des Fahrzeugs
→S. 207
Schalten Sie den Schalt-/Wählhebel bei getretenem Bremspedal auf “D”.
( → S. 215)
Lösen Sie die Feststellbremse. ( →S. 220)
Lassen Sie das Bremspedal langsam los und treten Sie behutsam das
Gaspedal, um das Fahrzeug zu beschleunigen.
Treten Sie bei Schalt-/Wählhebel stellung “D” das Bremspedal.
Betätigen Sie die Feststellbremse, falls erforderlich.
Soll das Fahrzeug für eine längere Zeit nicht gefahren werden, schalten Sie den
Schalt-/Wählhebel auf “P” oder “N”. ( →S. 215)
Treten Sie bei Schalt-/Wählhebel stellung “D” das Bremspedal.
Schalten Sie den Schalt-/Wählhebel auf “P”. ( →S. 215)
Betätigen Sie die Feststellbremse. ( →S. 220)
Drücken Sie den Start-Schalter, um das Hybridsystem auszuschalten.
Verriegeln Sie die Tür und stellen Sie sicher, dass Sie den Schlüssel bei
sich haben.
Wenn Sie an einem Hang parken, blockieren Sie die Räder gegebenen-
falls mit Unterlegkeilen.
Die folgenden Verfahren sind für einen sicheren Fahrstil zu beachten:
Starten des Hybridsystems
Fahren
Anhalten
1
2
3
1
2
Parken des Fahrzeugs
1
2
3
4
5

1834-1. Vor Fahrtantritt
4
Fahren
RAV4-HV_OM_OM42A59M_(EM)

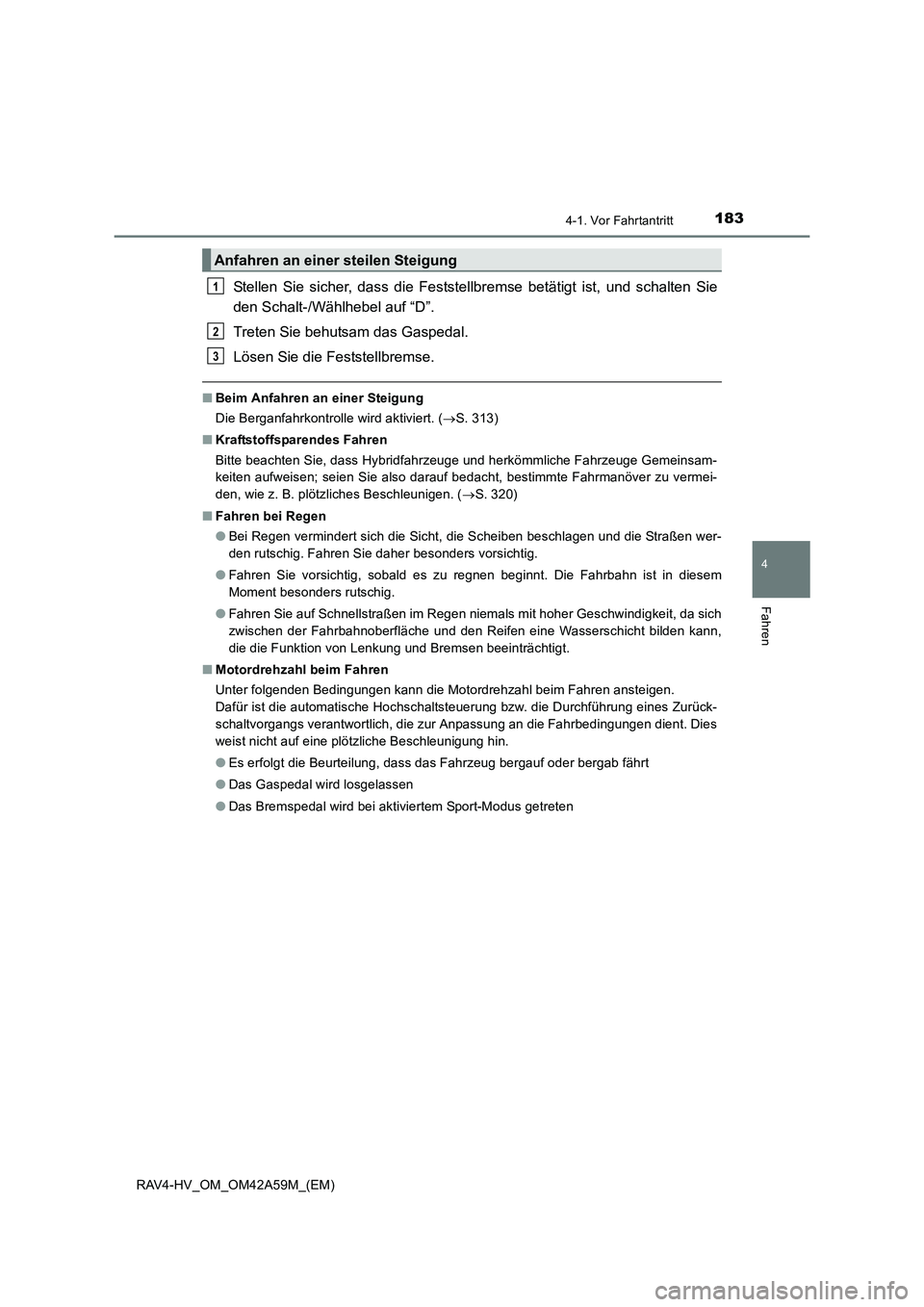

Stellen Sie sicher, dass die Feststellbremse betätigt ist, und schalten Sie
den Schalt-/Wählhebel auf “D”.
Treten Sie behutsam das Gaspedal.
Lösen Sie die Feststellbremse.
■Beim Anfahren an einer Steigung
Die Berganfahrkontrolle wird aktiviert. ( →S. 313)
■ Kraftstoffsparendes Fahren
Bitte beachten Sie, dass Hybridfahrzeuge und herkömmliche Fahrzeuge Gemeinsam-
keiten aufweisen; seien Sie also darauf bedacht, bestimmte Fahrmanöver zu vermei-
den, wie z. B. plötzliches Beschleunigen. ( →S. 320)
■ Fahren bei Regen
●Bei Regen vermindert sich die Sicht, die Scheiben beschlagen und die Straßen wer-
den rutschig. Fahren Sie daher besonders vorsichtig.
● Fahren Sie vorsichtig, sobald es zu regnen beginnt. Die Fahrbahn ist in diesem
Moment besonders rutschig.
● Fahren Sie auf Schnellstraßen im Regen niemals mit hoher Geschwindigkeit, da sich
zwischen der Fahrbahnoberfläche und den Reifen eine Wasserschicht bilden kann,
die die Funktion von Lenkung und Bremsen beeinträchtigt.
■ Motordrehzahl beim Fahren
Unter folgenden Bedingungen kann die Motordrehzahl beim Fahren ansteigen.
Dafür ist die automatische Hochschaltsteuerung bzw. die Durchführung eines Zurück-
schaltvorgangs verantwortlich, die zur Anpassung an die Fahrbedingungen dient. Dies
weist nicht auf eine plötzliche Beschleunigung hin.
●Es erfolgt die Beurteilung, dass das Fahrzeug bergauf oder bergab fährt
● Das Gaspedal wird losgelassen
● Das Bremspedal wird bei aktiviertem Sport-Modus getreten
Anfahren an einer steilen Steigung
1
2
3

1844-1. Vor Fahrtantritt
RAV4-HV_OM_OM42A59M_(EM)■

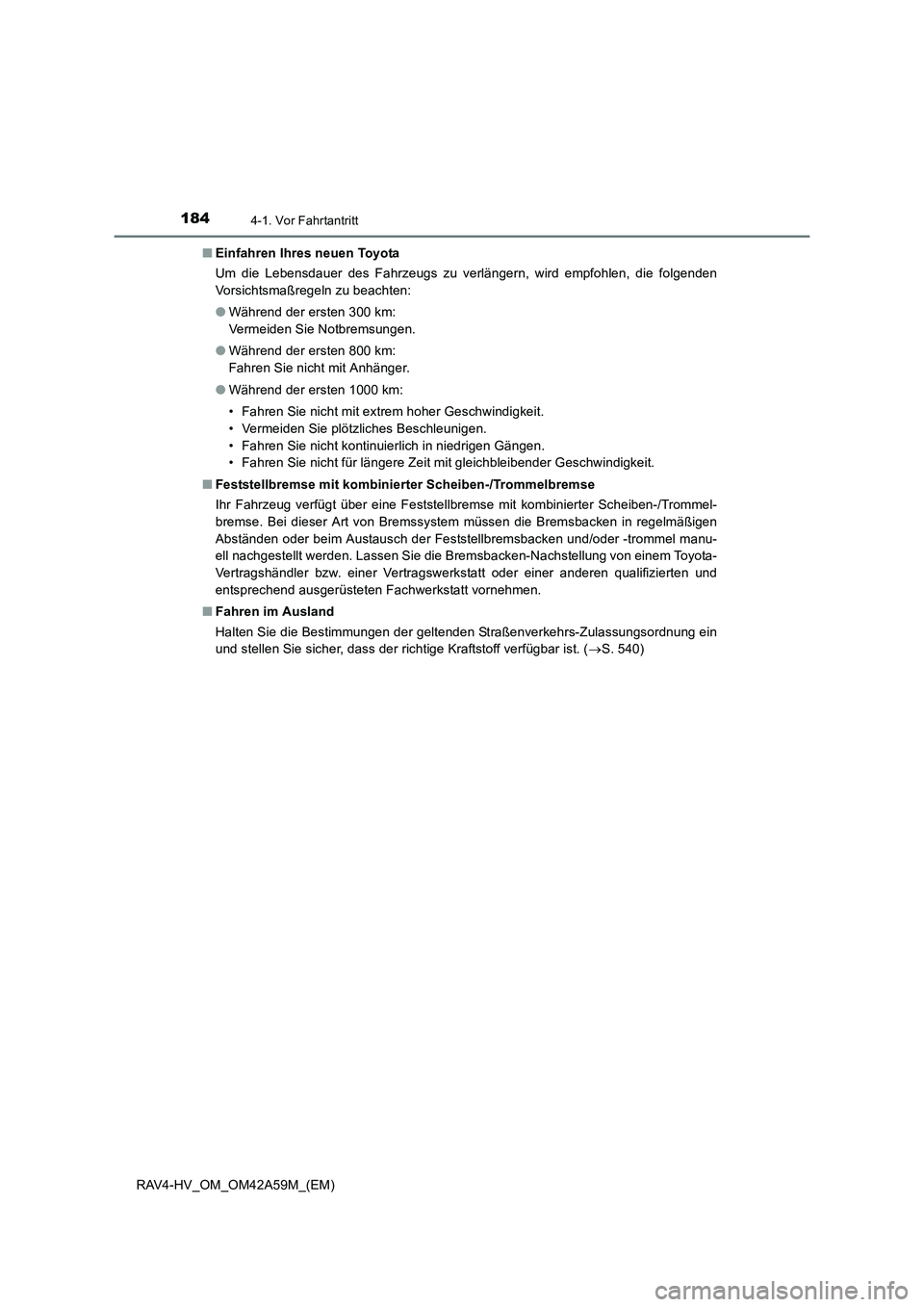

Einfahren Ihres neuen Toyota
Um die Lebensdauer des Fahrzeugs zu verlängern, wird empfohlen, die folgenden
Vorsichtsmaßregeln zu beachten:
●Während der ersten 300 km:
Vermeiden Sie Notbremsungen.
● Während der ersten 800 km:
Fahren Sie nicht mit Anhänger.
● Während der ersten 1000 km:
• Fahren Sie nicht mit extrem hoher Geschwindigkeit.
• Vermeiden Sie plötzliches Beschleunigen.
• Fahren Sie nicht kontinuierlich in niedrigen Gängen.
• Fahren Sie nicht für längere Zeit mit gleichbleibender Geschwindigkeit.
■ Feststellbremse mit kombinierter Scheiben-/Trommelbremse
Ihr Fahrzeug verfügt über eine Feststellbremse mit kombinierter Scheiben-/Trommel-
bremse. Bei dieser Art von Bremssystem müssen die Bremsbacken in regelmäßigen
Abständen oder beim Austausch der Feststellbremsbacken und/oder -trommel manu-
ell nachgestellt werden. Lassen Sie die Bremsbacken-Nachstellung von einem Toyota-
Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen qualifizierten und
entsprechend ausgerüsteten Fachwerkstatt vornehmen.
■ Fahren im Ausland
Halten Sie die Bestimmungen der geltenden Straßenverkehrs-Zulassungsordnung ein
und stellen Sie sicher, dass der richtige Kraftstoff verfügbar ist. ( →S. 540)
