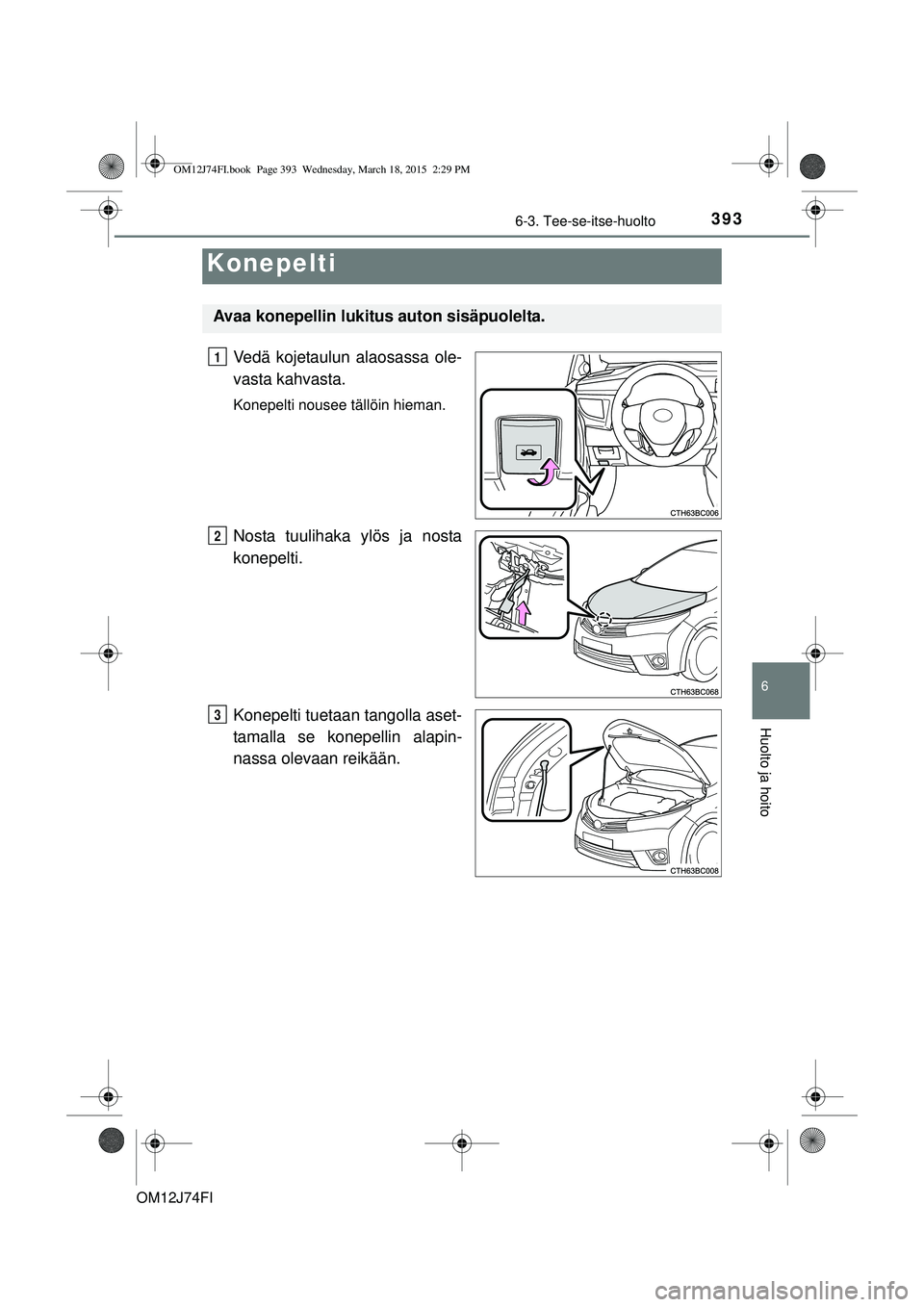

2015 TOYOTA COROLLA Omistajan Käsikirja (in Finnish)

3936-3. Tee-se-itse-huolto
OM12J74FI
6
Huolto ja hoito
Vedä kojetaulun alaosassa ole-
vasta kahvasta.
Konepelti nousee tällöin hieman.
Nosta tuulihaka ylös ja nosta
konepelti.
Konepelti tuetaan tangolla aset-
tamalla se konepellin alapin-
nassa olevaan reikään.
Konepelti
Avaa konepellin lukitus auton sisäpuolelta.
1
2
3
OM12J74FI.book Page 393 Wednesday, March 18, 2015 2:29 PM

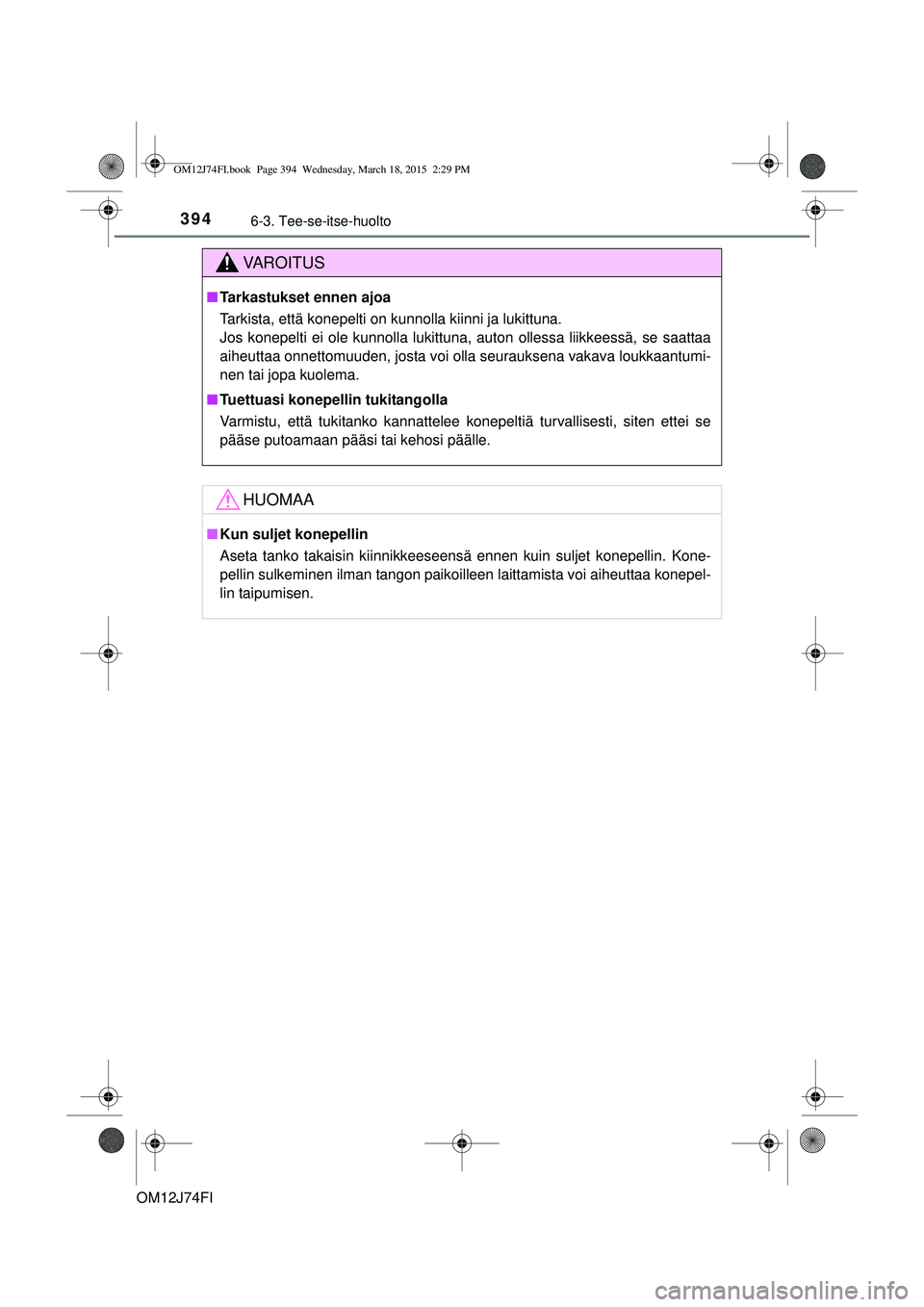

3946-3. Tee-se-itse-huolto
OM12J74FI
VAROITUS
nTarkastukset ennen ajoa
Tarkista, että konepelti on kunnolla kiinni ja lukittuna.
Jos konepelti ei ole kunnolla lukittuna, auton ollessa liikkeessä, se saattaa
aiheuttaa onnettomuuden, josta voi olla seurauksena vakava loukkaantumi-
nen tai jopa kuolema.
n Tuettuasi konepellin tukitangolla
Varmistu, että tukitanko kannattelee konepeltiä turvallisesti, siten ettei se
pääse putoamaan pääsi tai kehosi päälle.
HUOMAA
nKun suljet konepellin
Aseta tanko takaisin kiinnikkeeseensä ennen kuin suljet konepellin. Kone-
pellin sulkeminen ilman tangon paikoilleen laittamista voi aiheuttaa konepel-
lin taipumisen.
OM12J74FI.book Page 394 Wednesday, March 18, 2015 2:29 PM

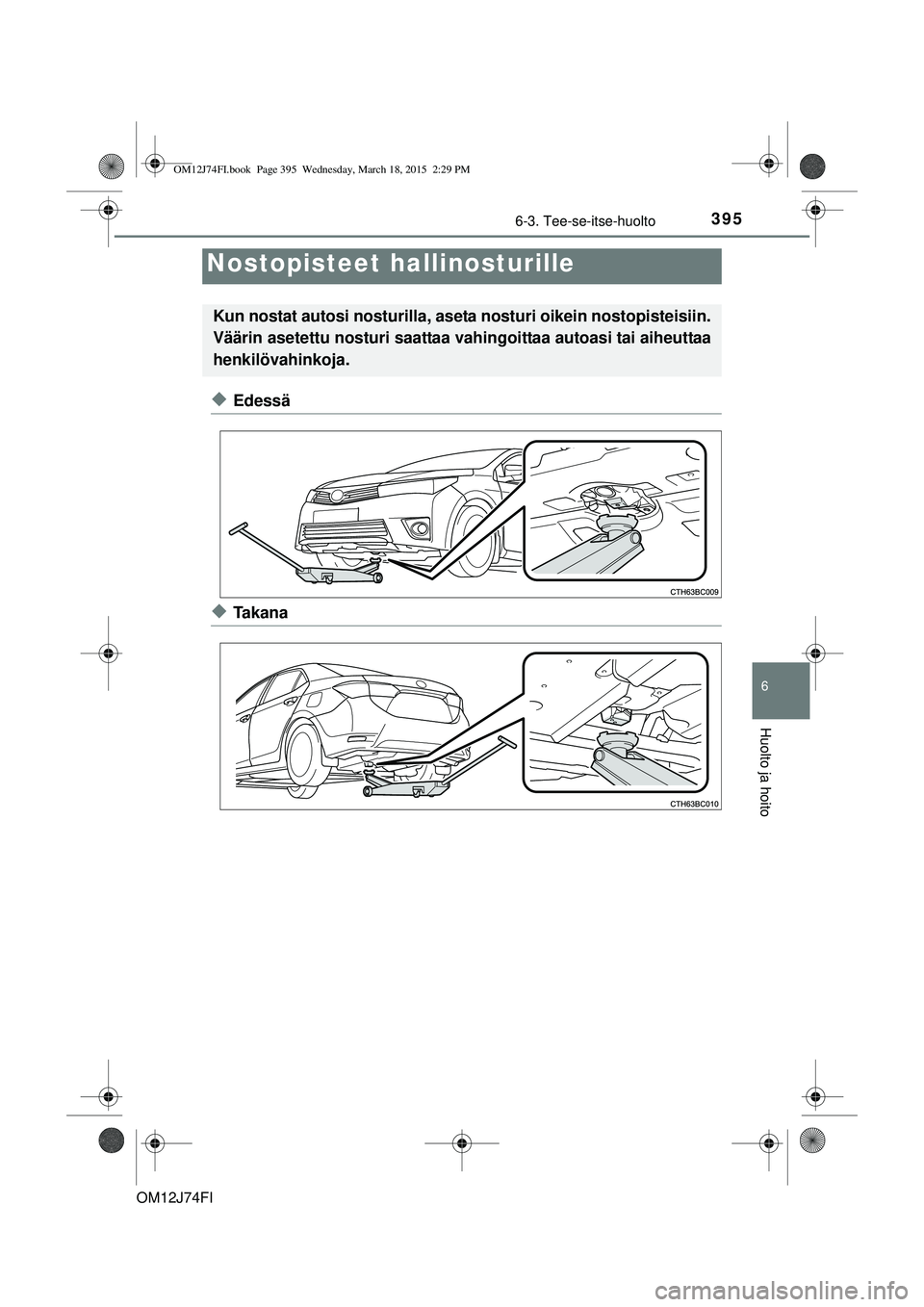

3956-3. Tee-se-itse-huolto
OM12J74FI
6
Huolto ja hoito
uEdessä
uTa k a n a
Nostopisteet hallinosturille
Kun nostat autosi nosturilla, aseta nosturi oikein nostopisteisiin.
Väärin asetettu nosturi saattaa vahingoittaa autoasi tai aiheuttaa
henkilövahinkoja.
OM12J74FI.book Page 395 Wednesday, March 18, 2015 2:29 PM

3966-3. Tee-se-itse-huolto
OM12J74FI
VAROITUS
nKun nostat autosi
Huomioi seuraavat varotoimenpiteet kuoleman tai vakavien henkilövahinko-
jen välttämiseksi:
l Kun käytät hallinosturia, noudata nosturin valmistajan käyttöohjeita.
l Älä käytä auton varusteisiin kuuluvaa nosturia.
l Älä pane mitään kehonosaa auton alle, kun se on tuettuna vain nosturin
varassa.
l Käytä aina hallinosturia ja/tai kiinteitä tukia tasaisella ja vakaalla alustalla.
l Älä käynnistä moottoria auton ollessa hallinosturin varassa.
l Pysäytä auto tasaiselle alustalle. Kytke seisontajarru ja aseta vaihteenva-
litsin P-asentoon (Multidrive) tai E-, M- tai R-asentoon (Multi-mode-vaih-
teisto) tai R-asentoon (käsivalintainen vaihteisto).
l Varmista, että hallinosturi on oikein asetettu nostopisteisiin.
Jos hallinosturi ei ole kunnolla asetettu nostopisteisiin, hallinosturi vahin-
goittaa autoa ja auto saattaa pudota nosturilta.
l Autossa ei saa olla ketään noston aikana.
l Älä laita autoa nostaessasi hallinosturin alle tai nostopisteen ja nosturin
väliin mitään esineitä.
lNosta autosi käyttäen kuvan kaltaista
hallinosturia.
OM12J74FI.book Page 396 Wednesday, March 18, 2015 2:29 PM

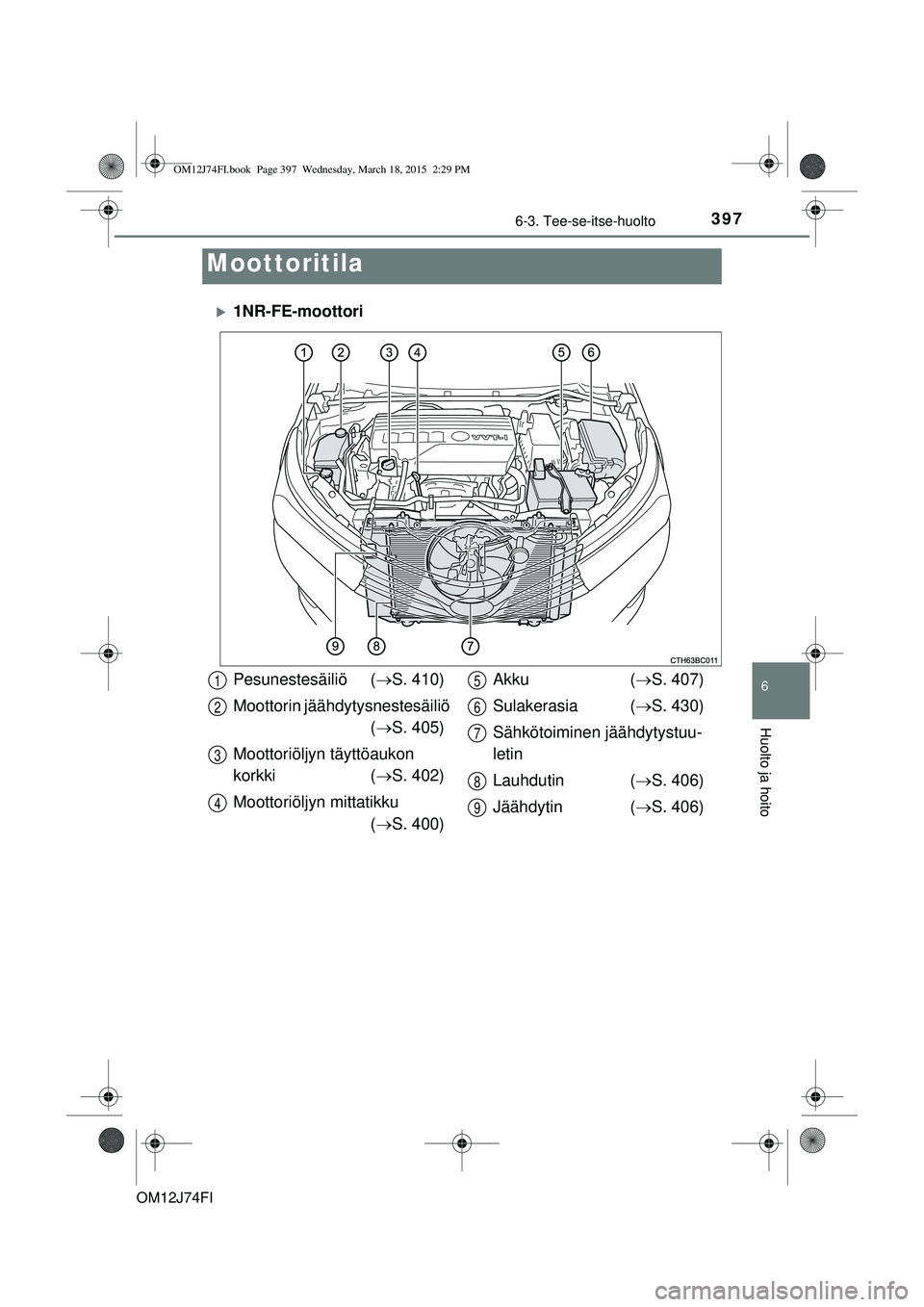

3976-3. Tee-se-itse-huolto
OM12J74FI
6
Huolto ja hoito
1NR-FE-moottori
Moottoritila
Pesunestesäiliö (S. 410)
Moottorin jäähdytysnestesäiliö ( S. 405)
Moottoriöljyn täyttöaukon
korkki ( S. 402)
Moottoriöljyn mittatikku ( S. 400) Akku
( S. 407)
Sulakerasia ( S. 430)
Sähkötoiminen jäähdytystuu-
letin
Lauhdutin ( S. 406)
Jäähdytin ( S. 406)1
2
3
4
5
6
7
8
9
OM12J74FI.book Page 397 Wednesday, March 18, 2015 2:29 PM

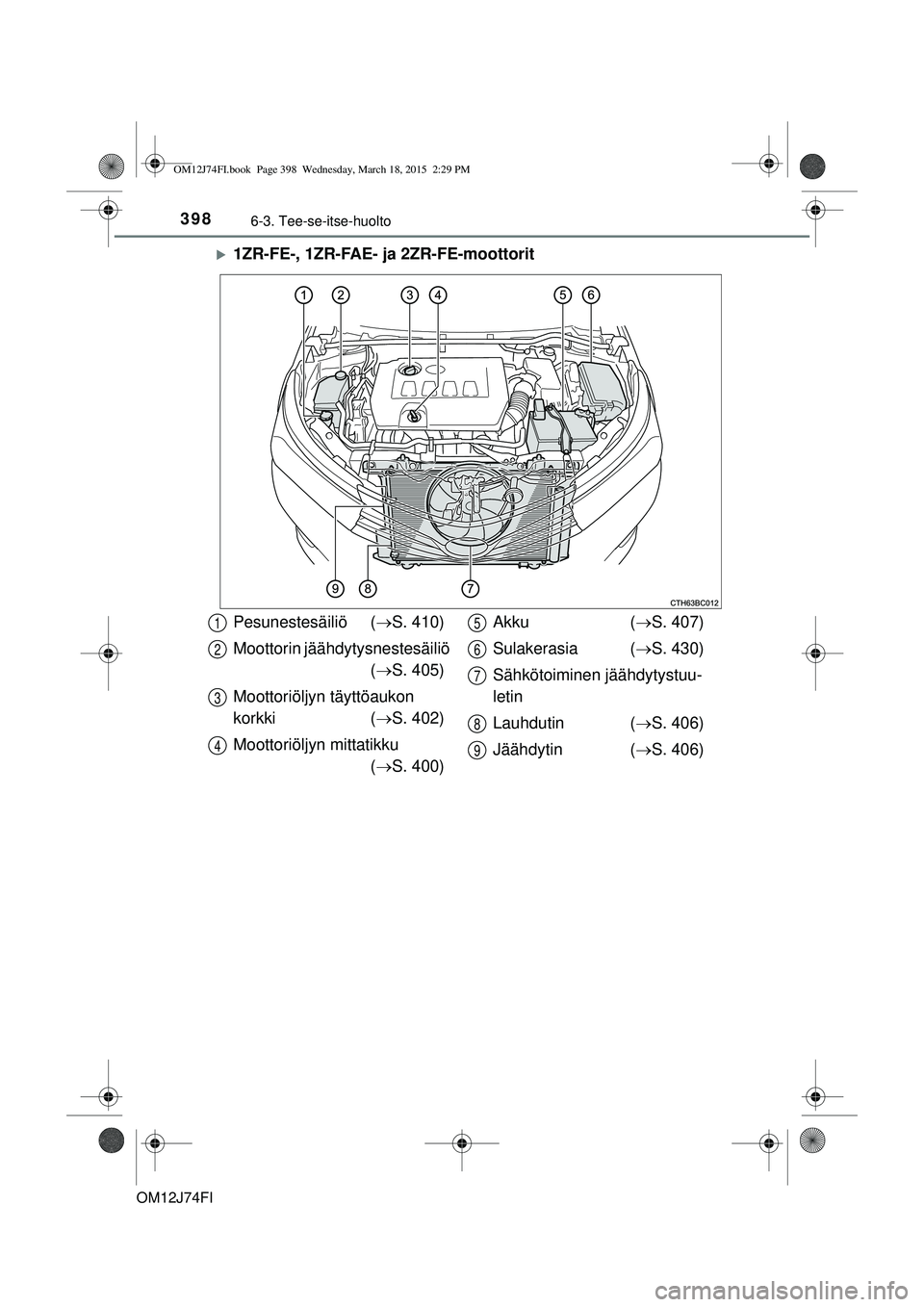

3986-3. Tee-se-itse-huolto
OM12J74FI
1ZR-FE-, 1ZR-FAE- ja 2ZR-FE-moottorit
Pesunestesäiliö (S. 410)
Moottorin jäähdytysnestesäiliö ( S. 405)
Moottoriöljyn täyttöaukon
korkki ( S. 402)
Moottoriöljyn mittatikku ( S. 400) Akku
( S. 407)
Sulakerasia ( S. 430)
Sähkötoiminen jäähdytystuu-
letin
Lauhdutin ( S. 406)
Jäähdytin ( S. 406)1
2
3
4
5
6
7
8
9
OM12J74FI.book Page 398 Wednesday, March 18, 2015 2:29 PM

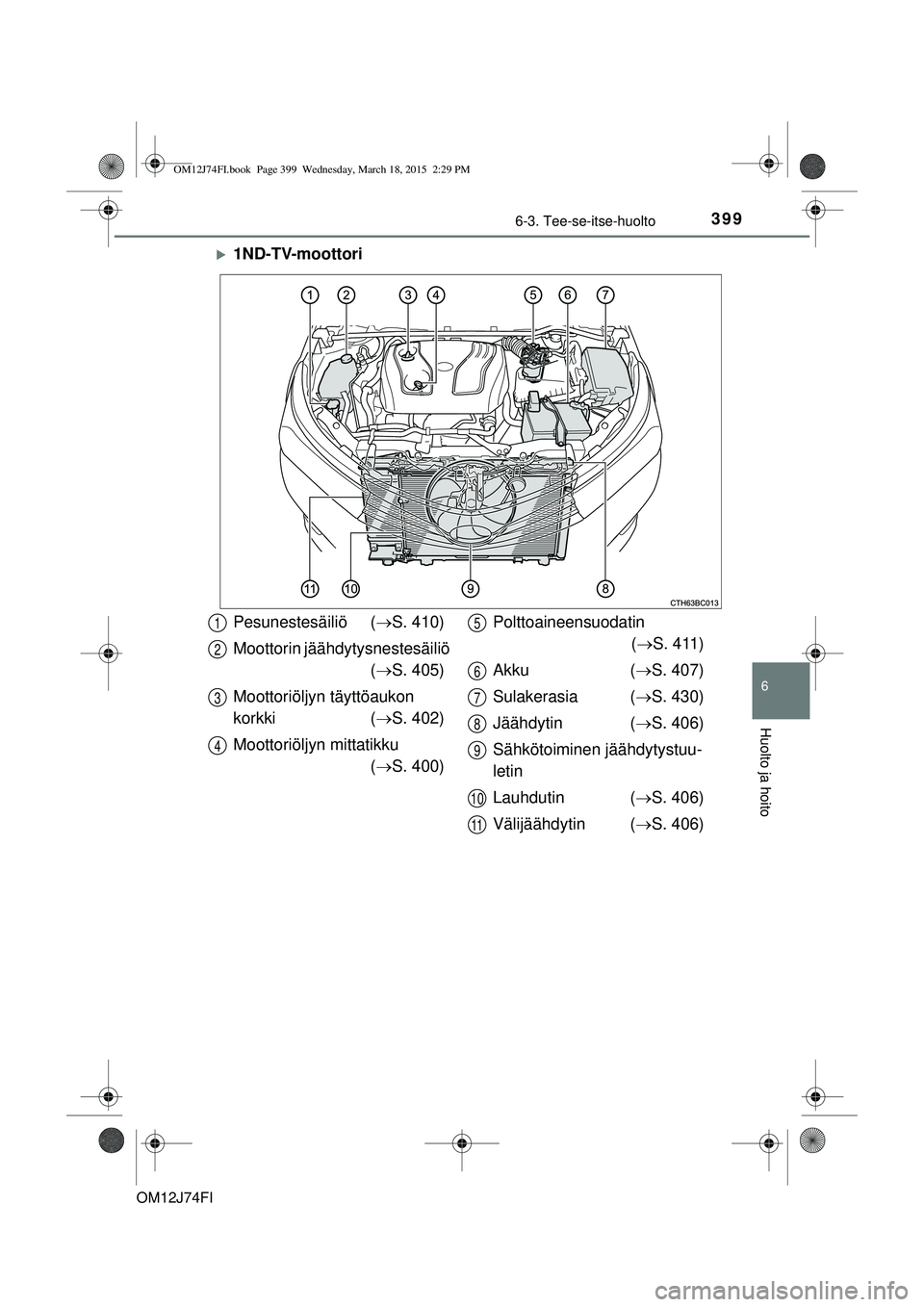

3996-3. Tee-se-itse-huolto
OM12J74FI
6
Huolto ja hoito
1ND-TV-moottori
Pesunestesäiliö (S. 410)
Moottorin jäähdytysnestesäiliö ( S. 405)
Moottoriöljyn täyttöaukon
korkki ( S. 402)
Moottoriöljyn mittatikku ( S. 400) Polttoaineensuodatin
( S. 411)
Akku ( S. 407)
Sulakerasia ( S. 430)
Jäähdytin ( S. 406)
Sähkötoiminen jäähdytystuu-
letin
Lauhdutin ( S. 406)
Välijäähdytin ( S. 406)1
2
3
4
5
6
7
8
9
10
11
OM12J74FI.book Page 399 Wednesday, March 18, 2015 2:29 PM

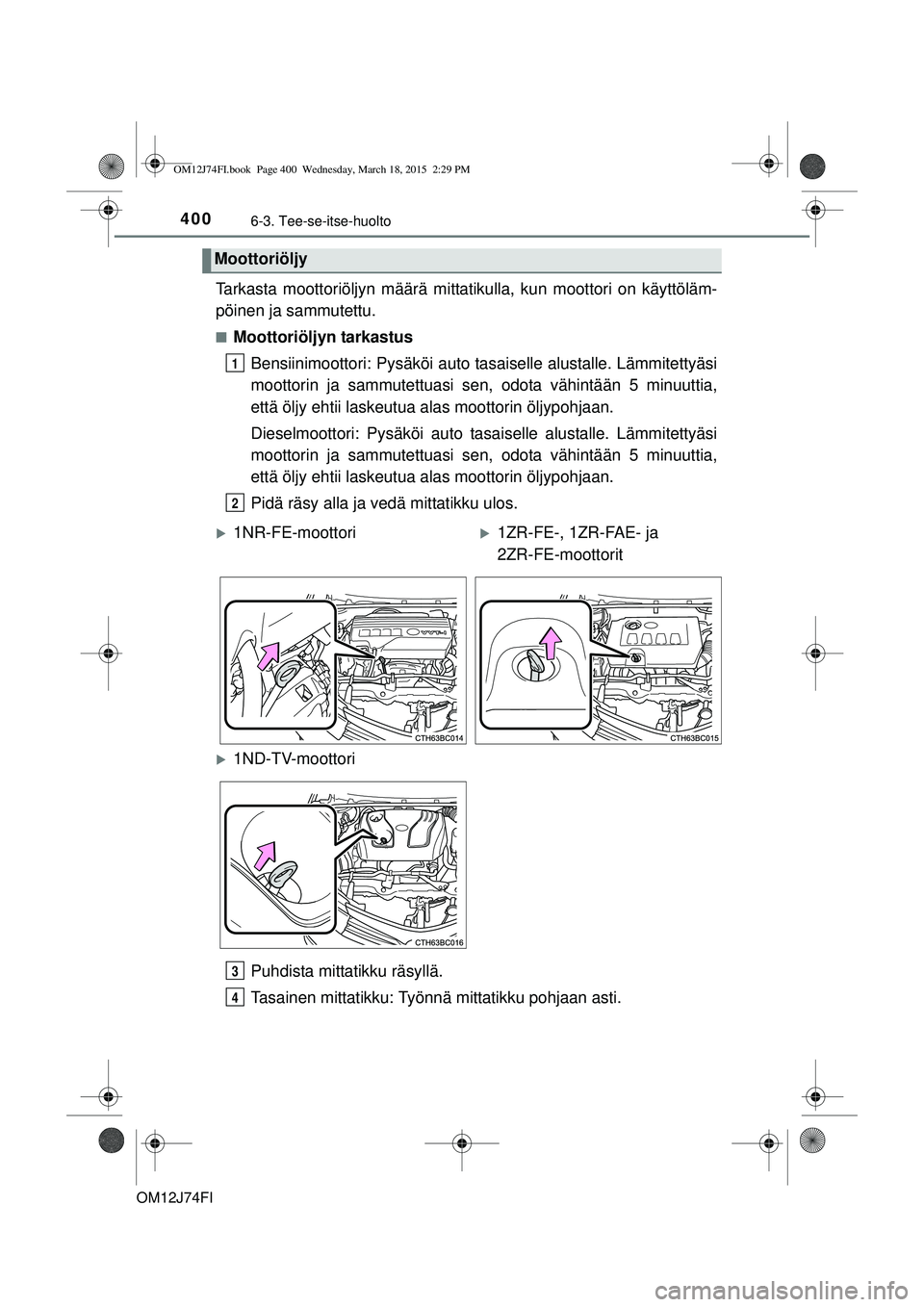

4006-3. Tee-se-itse-huolto
OM12J74FI
Tarkasta moottoriöljyn määrä mittatikulla, kun moottori on käyttöläm-
pöinen ja sammutettu.
nMoottoriöljyn tarkastus
Bensiinimoottori: Pysäköi auto ta saiselle alustalle. Lämmitettyäsi
moottorin ja sammutettuasi sen, odota vähintään 5 minuuttia,
että öljy ehtii laskeutua alas moottorin öljypohjaan.
Dieselmoottori: Pysäköi auto tasa iselle alustalle. Lämmitettyäsi
moottorin ja sammutettuasi sen, odota vähintään 5 minuuttia,
että öljy ehtii laskeutua alas moottorin öljypohjaan.
Pidä räsy alla ja vedä mittatikku ulos.
Puhdista mittatikku räsyllä.
Tasainen mittatikku: Työnnä mittatikku pohjaan asti.
Moottoriöljy
1
2
1NR-FE-moottori1ZR-FE-, 1ZR-FAE- ja
2ZR-FE-moottorit
1ND-TV-moottori
3
4
