2015 TOYOTA COROLLA Omistajan Käsikirja (in Finnish)

2254-5. Muiden ajoa helpottavien järjestelmien käyttö
OM12J74FI
4
Ajaminen
nSivutunnistimet edessä (10 tunnistimen mallit)
nKeskitunnistimet
Likimääräinen etäisyys
esteeseenMonitoimi-näyttöSummeri
Alle 25 cm Jatkuva
Likimääräinen etäisyys esteeseenMonitoimi-näyttöSummeri
Edessä: 100 - 55 cm Takana: 150 - 55 cm Hidas
55 - 42,5 cm Keskipitkä
42,5 - 30 cm Nopea Alle 30 cm Jatkuva
OM12J74FI.book Page 225 Wednesday, March 18, 2015 2:29 PM

2264-5. Muiden ajoa helpottavien järjestelmien käyttö
OM12J74FI

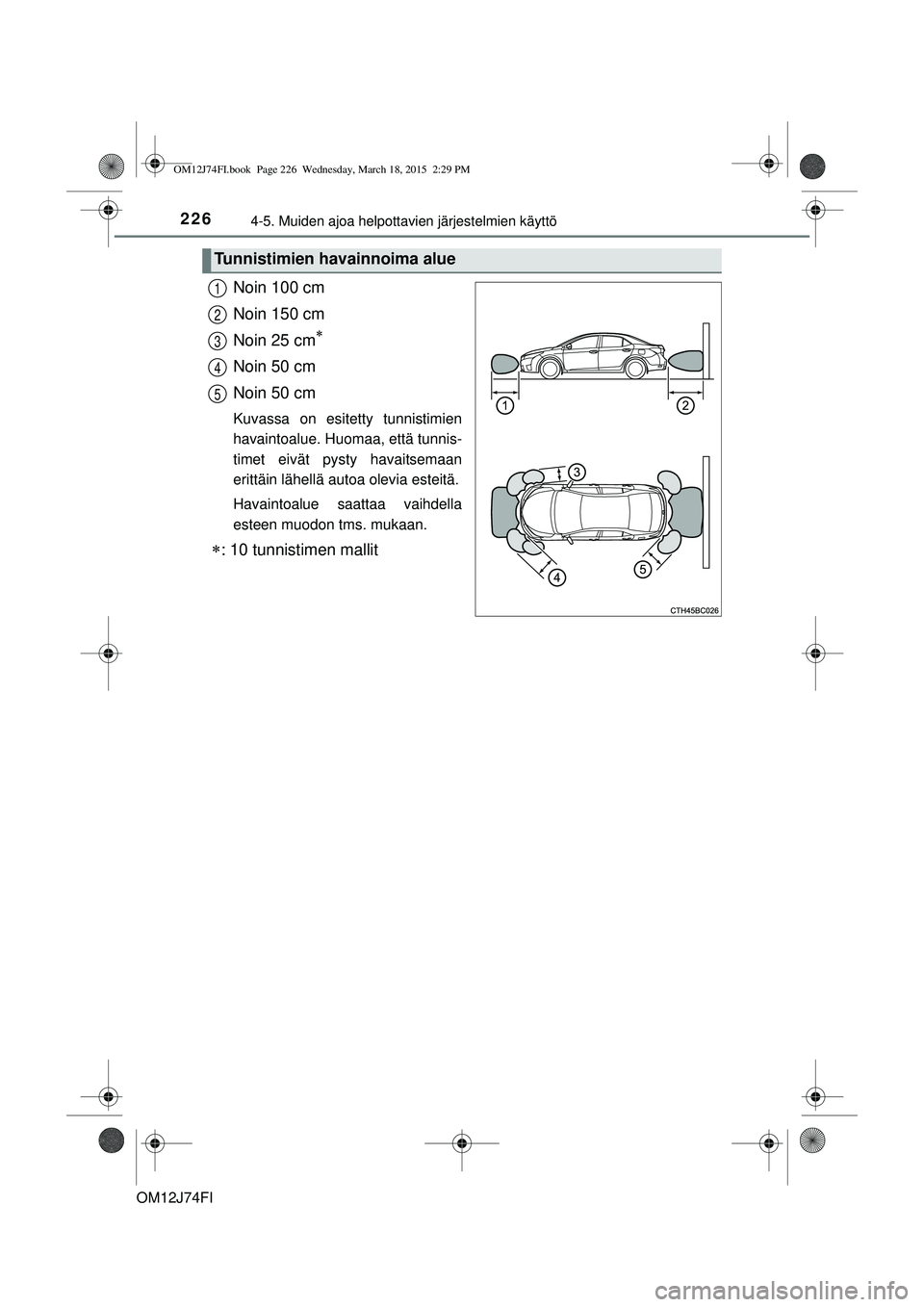

Noin 100 cm
Noin 150 cm
Noin 25 cm

Noin 50 cm
Noin 50 cm
Kuvassa on esitetty tunnistimien
havaintoalue. Huomaa, että tunnis-
timet eivät pysty havaitsemaan
erittäin lähellä autoa olevia esteitä.
Havaintoalue saattaa vaihdella
esteen muodon tms. mukaan.
: 10 tunnistimen mallit
Tunnistimien havainnoima alue
1
2
3
4
5
OM12J74FI.book Page 226 Wednesday, March 18, 2015 2:29 PM

2274-5. Muiden ajoa helpottavien järjestelmien käyttö
OM12J74FI
4
Ajaminen

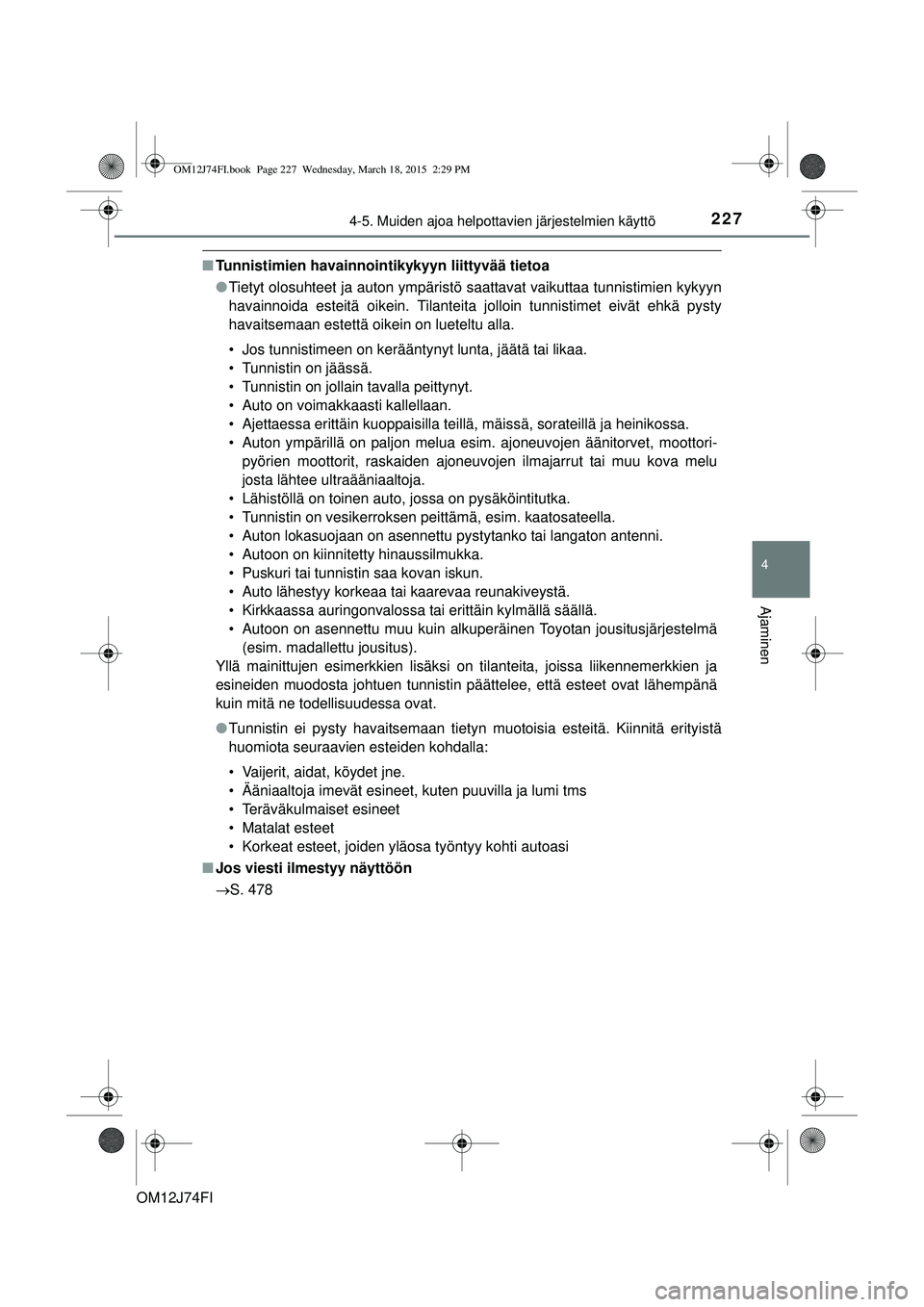

nTunnistimien havainnointikykyyn liittyvää tietoa
lTietyt olosuhteet ja auton ympäristö saattavat vaikuttaa tunnistimien kykyyn
havainnoida esteitä oikein. Tilanteita jolloin tunnistimet eivät ehkä pysty
havaitsemaan estettä oikein on lueteltu alla.
• Jos tunnistimeen on kerääntynyt lunta, jäätä tai likaa.
• Tunnistin on jäässä.
• Tunnistin on jollain tavalla peittynyt.
• Auto on voimakkaasti kallellaan.
• Ajettaessa erittäin kuoppaisilla teillä, mäissä, sorateillä ja heinikossa.
• Auton ympärillä on paljon melua esim. ajoneuvojen äänitorvet, moottori-
pyörien moottorit, raskaiden ajoneuvojen ilmajarrut tai muu kova melu
josta lähtee ultraääniaaltoja.
• Lähistöllä on toinen auto, jossa on pysäköintitutka.
• Tunnistin on vesikerroksen peittämä, esim. kaatosateella.
• Auton lokasuojaan on asennettu pystytanko tai langaton antenni.
• Autoon on kiinnitetty hinaussilmukka.
• Puskuri tai tunnistin saa kovan iskun.
• Auto lähestyy korkeaa tai kaarevaa reunakiveystä.
• Kirkkaassa auringonvalossa tai erittäin kylmällä säällä.
• Autoon on asennettu muu kuin alkuperäinen Toyotan jousitusjärjestelmä (esim. madallettu jousitus).
Yllä mainittujen esimerkkien lisäksi on tilanteita, joissa liikennemerkkien ja
esineiden muodosta johtuen tunnistin päättelee, että esteet ovat lähempänä
kuin mitä ne todellisuudessa ovat.
l Tunnistin ei pysty havaitsemaan tietyn muotoisia esteitä. Kiinnitä erityistä
huomiota seuraavien esteiden kohdalla:
• Vaijerit, aidat, köydet jne.
• Ääniaaltoja imevät esineet, kuten puuvilla ja lumi tms
• Teräväkulmaiset esineet
• Matalat esteet
• Korkeat esteet, joiden yläosa työntyy kohti autoasi
n Jos viesti ilmestyy näyttöön
S. 478
OM12J74FI.book Page 227 Wednesday, March 18, 2015 2:29 PM

2284-5. Muiden ajoa helpottavien järjestelmien käyttö
OM12J74FI

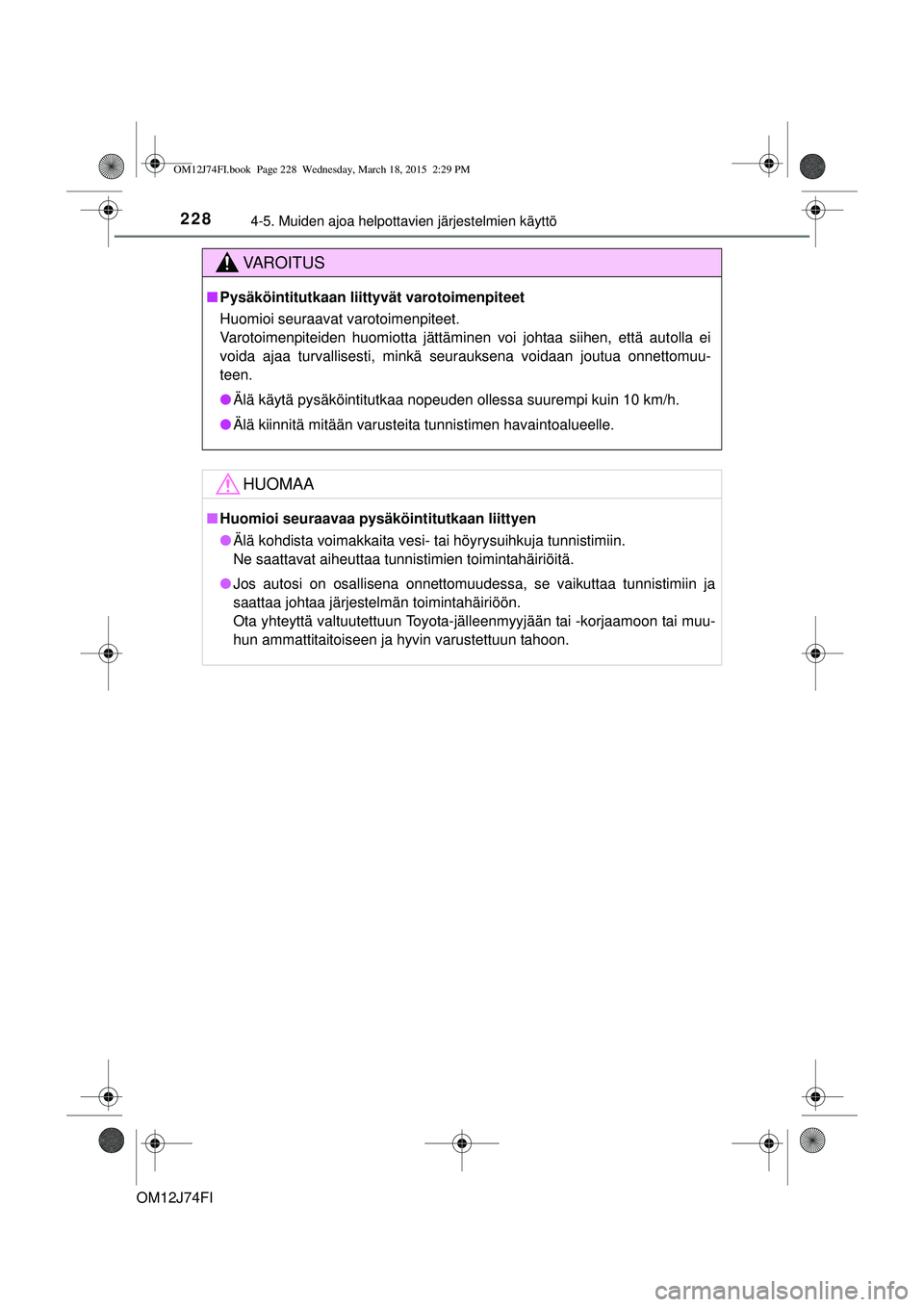

VAROITUS
nPysäköintitutkaan liittyvät varotoimenpiteet
Huomioi seuraavat varotoimenpiteet.
Varotoimenpiteiden huomiotta jättäminen voi johtaa siihen, että autolla ei
voida ajaa turvallisesti, minkä seurauksena voidaan joutua onnettomuu-
teen.
l Älä käytä pysäköintitutkaa nopeuden ollessa suurempi kuin 10 km/h.
l Älä kiinnitä mitään varusteita tunnistimen havaintoalueelle.
HUOMAA
nHuomioi seuraavaa pysäk öintitutkaan liittyen
l Älä kohdista voimakkaita vesi- tai höyrysuihkuja tunnistimiin.
Ne saattavat aiheuttaa tunnistimien toimintahäiriöitä.
l Jos autosi on osallisena onnettomuudessa, se vaikuttaa tunnistimiin ja
saattaa johtaa järjestelmän toimintahäiriöön.
Ota yhteyttä valtuutettuun Toyota-jälleenmyyjään tai -korjaamoon tai muu-
hun ammattitaitoiseen ja hyvin varustettuun tahoon.
OM12J74FI.book Page 228 Wednesday, March 18, 2015 2:29 PM

2294-5. Muiden ajoa helpottavien järjestelmien käyttö
OM12J74FI
4
Ajaminen

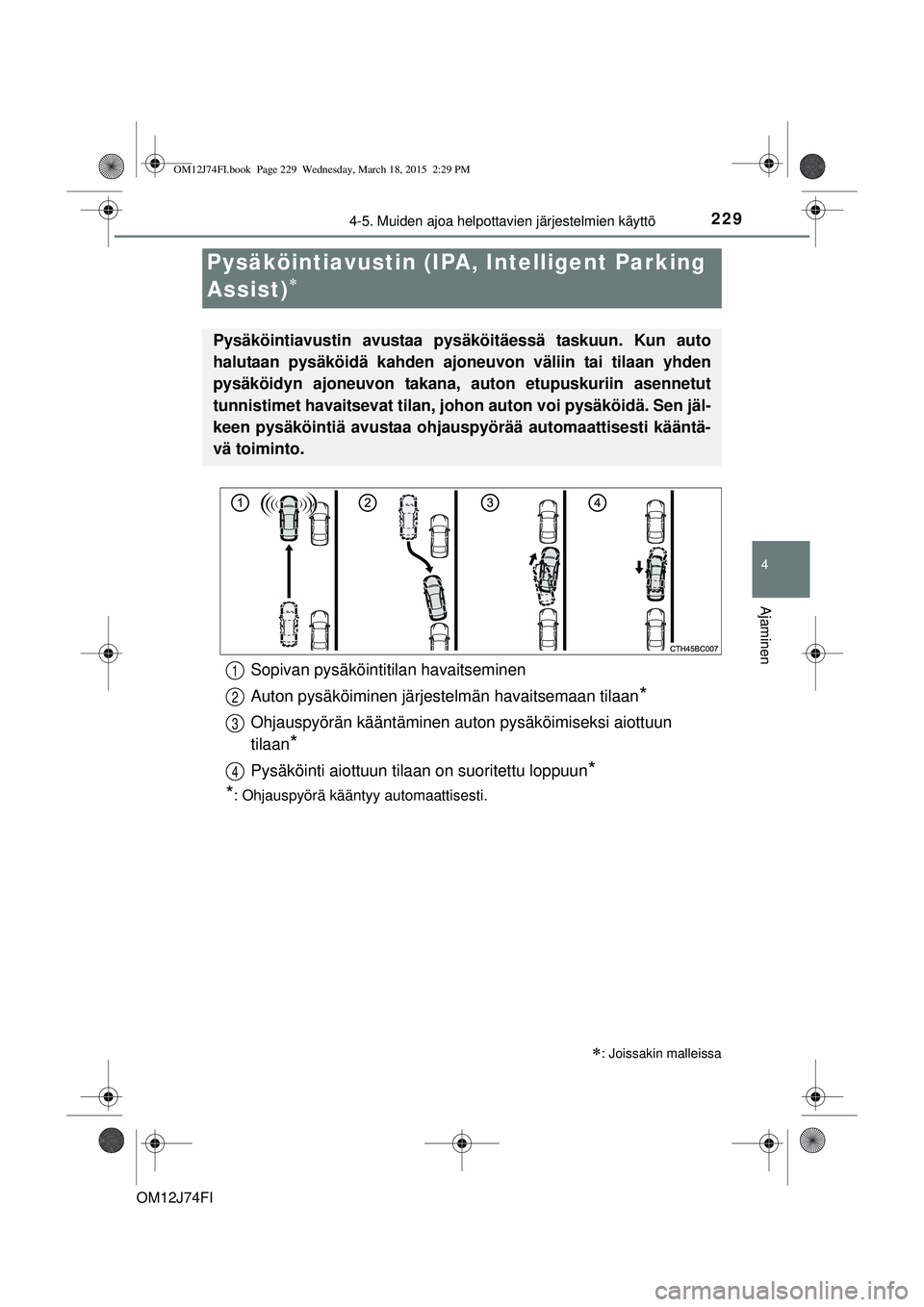

Pysäköintiavustin (IPA, Intelligent Parking
Assist)

: Joissakin malleissa
Pysäköintiavustin avustaa pysäköitäessä taskuun. Kun auto
halutaan pysäköidä kahden ajoneuvon väliin tai tilaan yhden
pysäköidyn ajoneuvon takana, auton etupuskuriin asennetut
tunnistimet havaitsevat tilan, johon auton voi pysäköidä. Sen jäl-
keen pysäköintiä avustaa ohjauspyörää automaattisesti kääntä-
vä toiminto.
Sopivan pysäköintitilan havaitseminen
Auton pysäköiminen järjestelmän havaitsemaan tilaan
*
Ohjauspyörän kääntäminen aut on pysäköimiseksi aiottuun
tilaan
*
Pysäköinti aiottuun tilaan on suoritettu loppuun*
*
: Ohjauspyörä kääntyy automaattisesti.
1
2
3
4
OM12J74FI.book Page 229 Wednesday, March 18, 2015 2:29 PM

2304-5. Muiden ajoa helpottavien järjestelmien käyttö
OM12J74FI

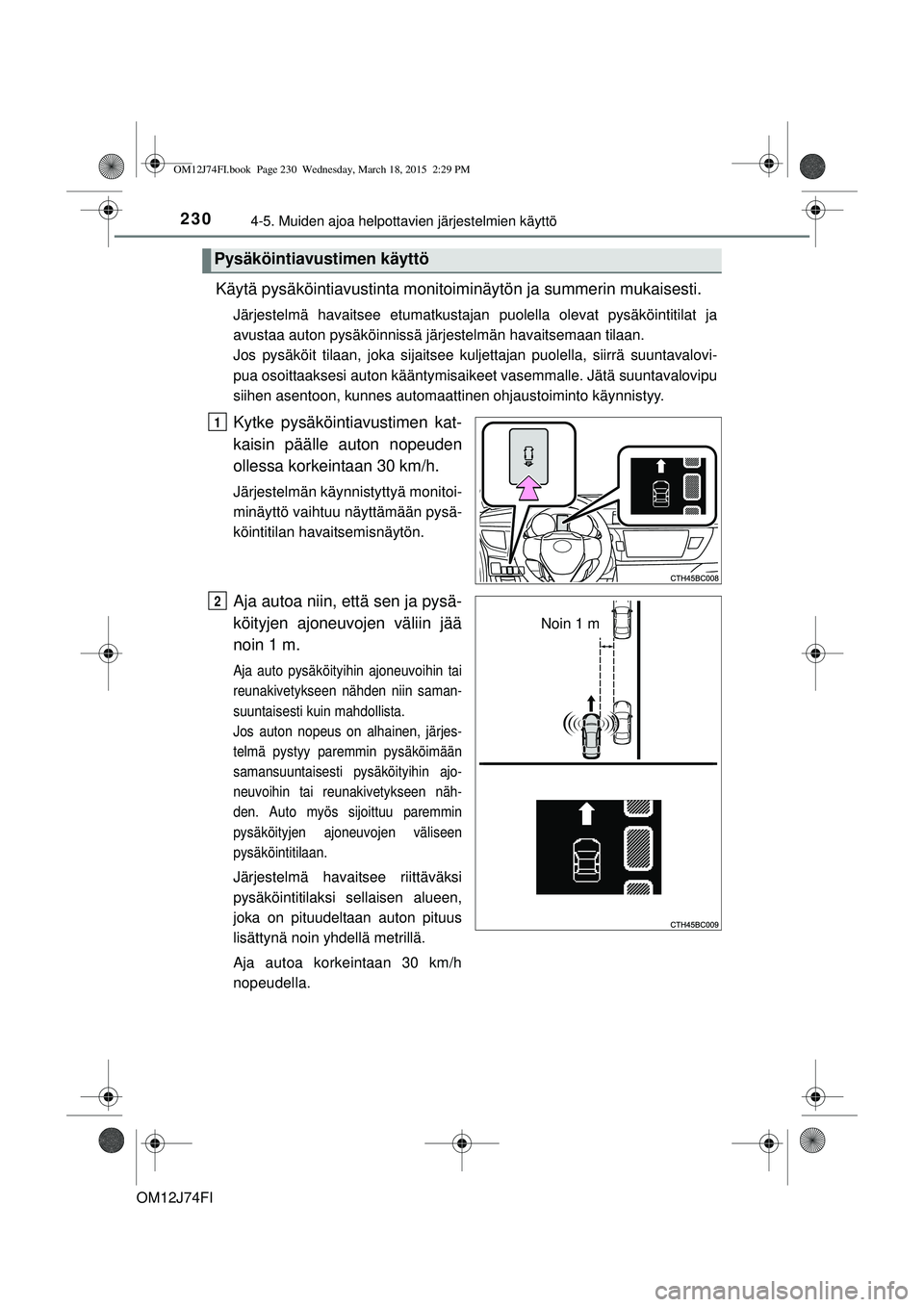

Käytä pysäköintiavustinta monitoiminäytön ja summerin mukaisesti.
Järjestelmä havaitsee etumatkustajan puolella olevat pysäköintitilat ja
avustaa auton pysäköinnissä järjestelmän havaitsemaan tilaan.
Jos pysäköit tilaan, joka sijaitsee kuljettajan puolella, siirrä suuntavalovi-
pua osoittaaksesi auton kääntymisaikeet vasemmalle. Jätä suuntavalovipu
siihen asentoon, kunnes automaattinen ohjaustoiminto käynnistyy.
Kytke pysäköintiavustimen kat-
kaisin päälle auton nopeuden
ollessa korkeintaan 30 km/h.
Järjestelmän käynnistyttyä monitoi-
minäyttö vaihtuu näyttämään pysä-
köintitilan havaitsemisnäytön.
Aja autoa niin, että sen ja pysä-
köityjen ajoneuvojen väliin jää
noin 1 m.
Aja auto pysäköityihin ajoneuvoihin tai
reunakivetykseen nähden niin saman-
suuntaisesti kuin mahdollista.
Jos auton nopeus on alhainen, järjes-
telmä pystyy paremmin pysäköimään
samansuuntaisesti pysäköityihin ajo-
neuvoihin tai reunakivetykseen näh-
den. Auto myös sijoittuu paremmin
pysäköityjen ajoneuvojen väliseen
pysäköintitilaan.
Järjestelmä havaitsee riittäväksi
pysäköintitilaksi sellaisen alueen,
joka on pituudeltaan auton pituus
lisättynä noin yhdellä metrillä.
Aja autoa korkeintaan 30 km/h
nopeudella.
Pysäköintiavustimen käyttö
1
Noin 1 m
2
OM12J74FI.book Page 230 Wednesday, March 18, 2015 2:29 PM

2314-5. Muiden ajoa helpottavien järjestelmien käyttö
OM12J74FI
4
Ajaminen

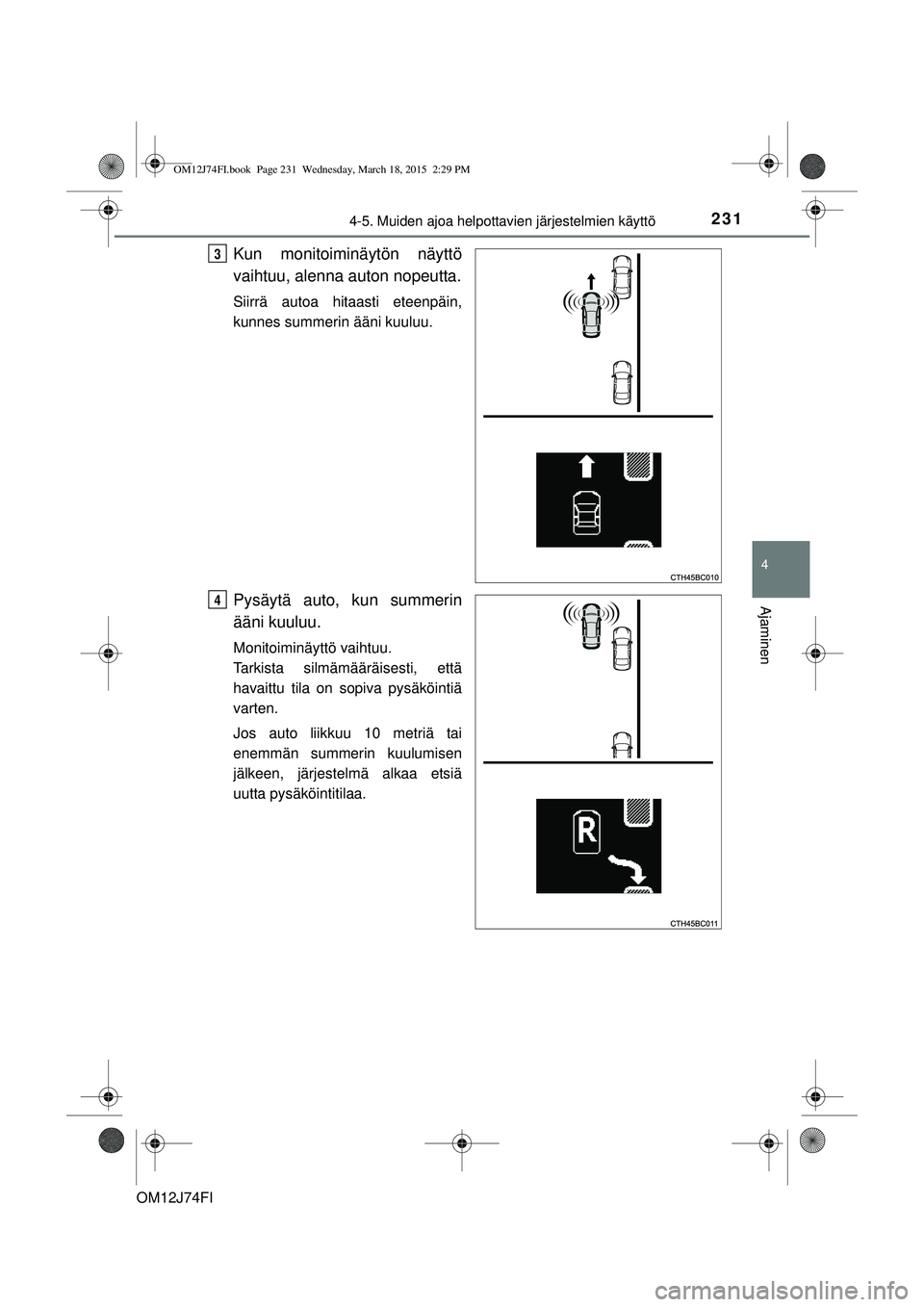

Kun monitoiminäytön näyttö
vaihtuu, alenna auton nopeutta.
Siirrä autoa hitaasti eteenpäin,
kunnes summerin ääni kuuluu.
Pysäytä auto, kun summerin
ääni kuuluu.
Monitoiminäyttö vaihtuu.
Tarkista silmämääräisesti, että
havaittu tila on sopiva pysäköintiä
varten.
Jos auto liikkuu 10 metriä tai
enemmän summerin kuulumisen
jälkeen, järjestelmä alkaa etsiä
uutta pysäköintitilaa.
3
4
OM12J74FI.book Page 231 Wednesday, March 18, 2015 2:29 PM

2324-5. Muiden ajoa helpottavien järjestelmien käyttö
OM12J74FI

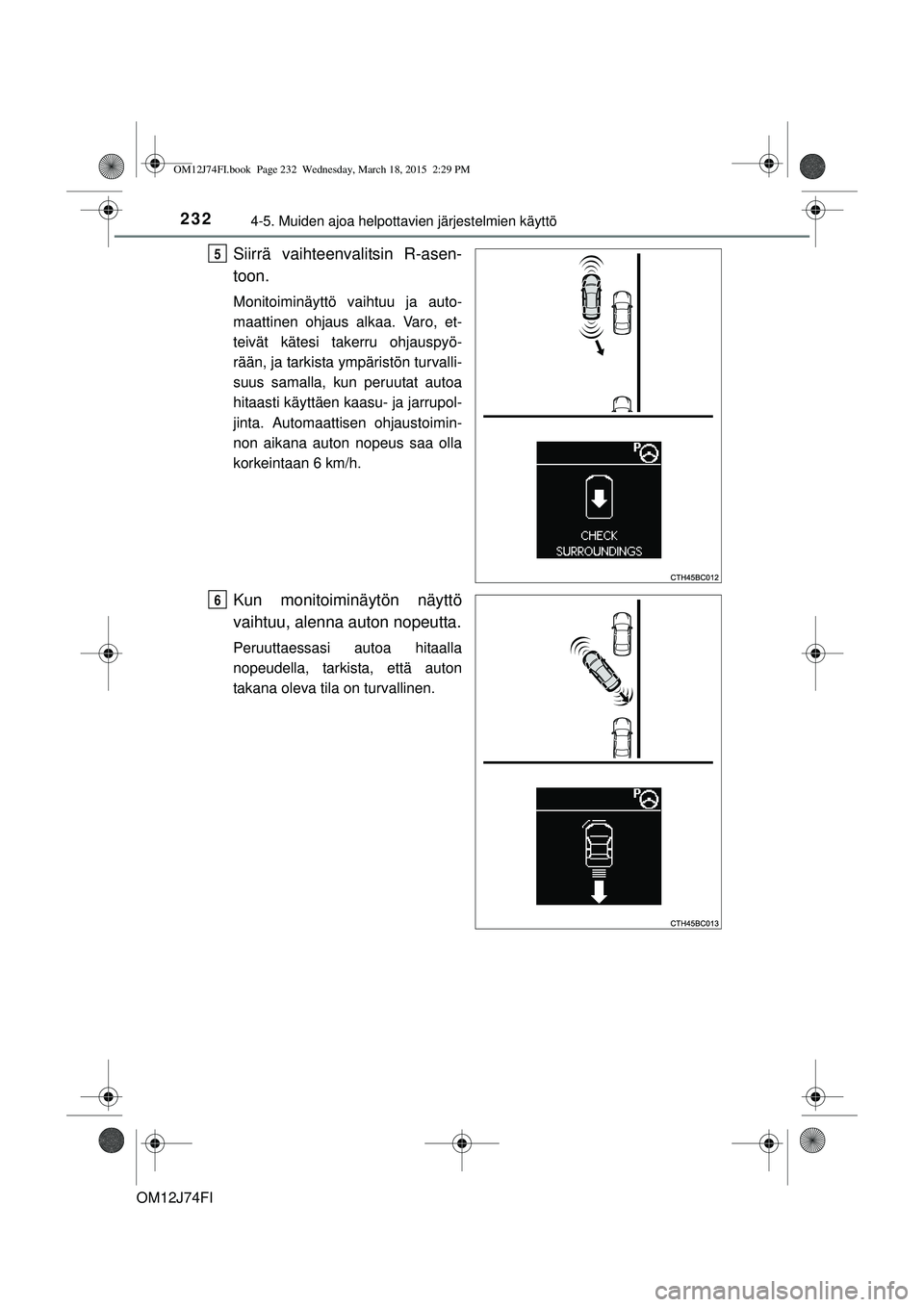

Siirrä vaihteenvalitsin R-asen-
toon.
Monitoiminäyttö vaihtuu ja auto-
maattinen ohjaus alkaa. Varo, et-
teivät kätesi takerru ohjauspyö-
rään, ja tarkista ympäristön turvalli-
suus samalla, kun peruutat autoa
hitaasti käyttäen kaasu- ja jarrupol-
jinta. Automaattisen ohjaustoimin-
non aikana auton nopeus saa olla
korkeintaan 6 km/h.
Kun monitoiminäytön näyttö
vaihtuu, alenna auton nopeutta.
Peruuttaessasi autoa hitaalla
nopeudella, tarkista, että auton
takana oleva tila on turvallinen.
5
6
OM12J74FI.book Page 232 Wednesday, March 18, 2015 2:29 PM
