2015 TOYOTA COROLLA Omistajan Käsikirja (in Finnish)

4416-3. Tee-se-itse-huolto
OM12J74FI
6
Huolto ja hoito

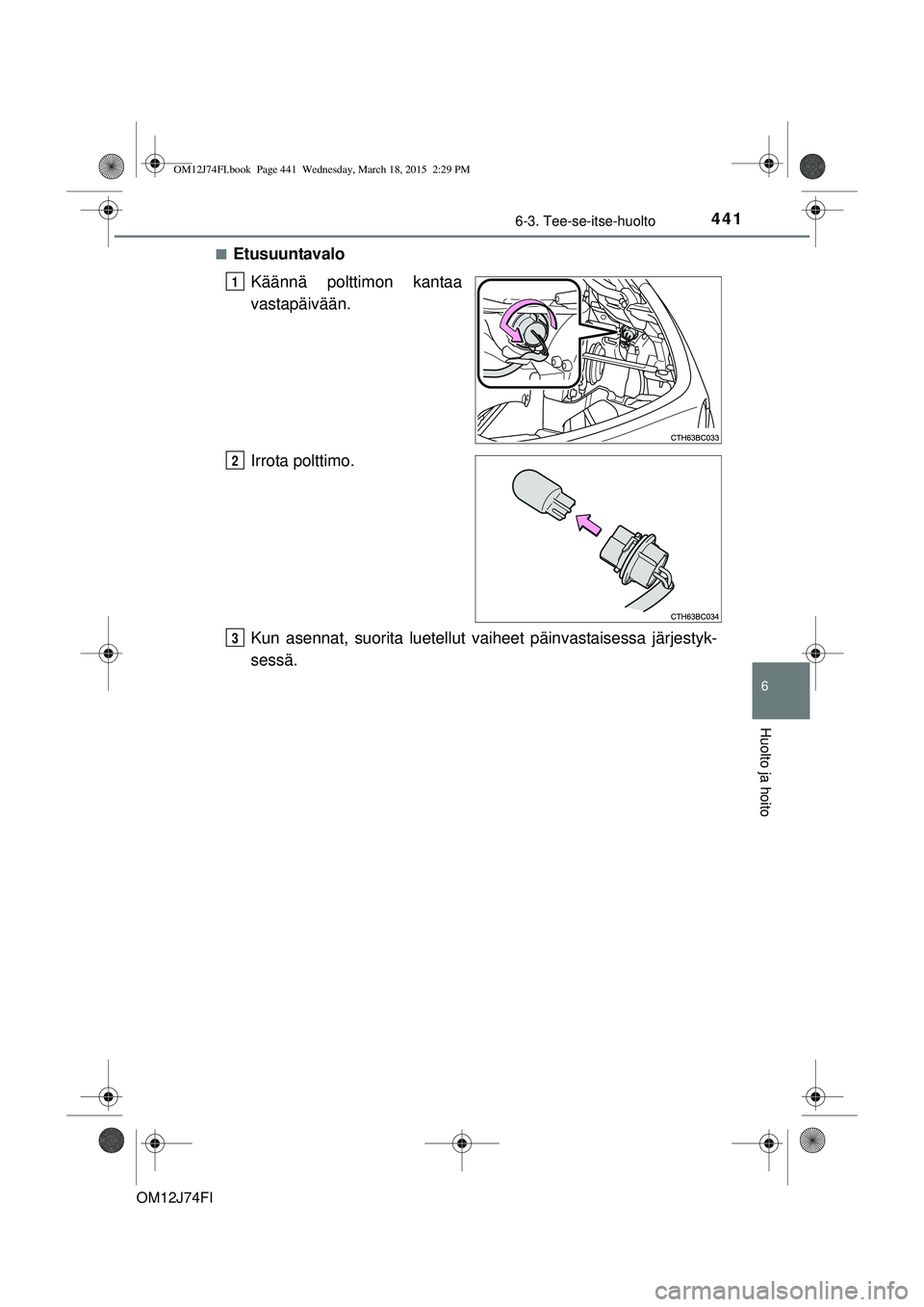

nEtusuuntavaloKäännä polttimon kantaa
vastapäivään.
Irrota polttimo.
Kun asennat, suorita luetellut vaiheet päinvastaisessa järjestyk-
sessä.
1
2
3
OM12J74FI.book Page 441 Wednesday, March 18, 2015 2:29 PM

4426-3. Tee-se-itse-huolto
OM12J74FIn

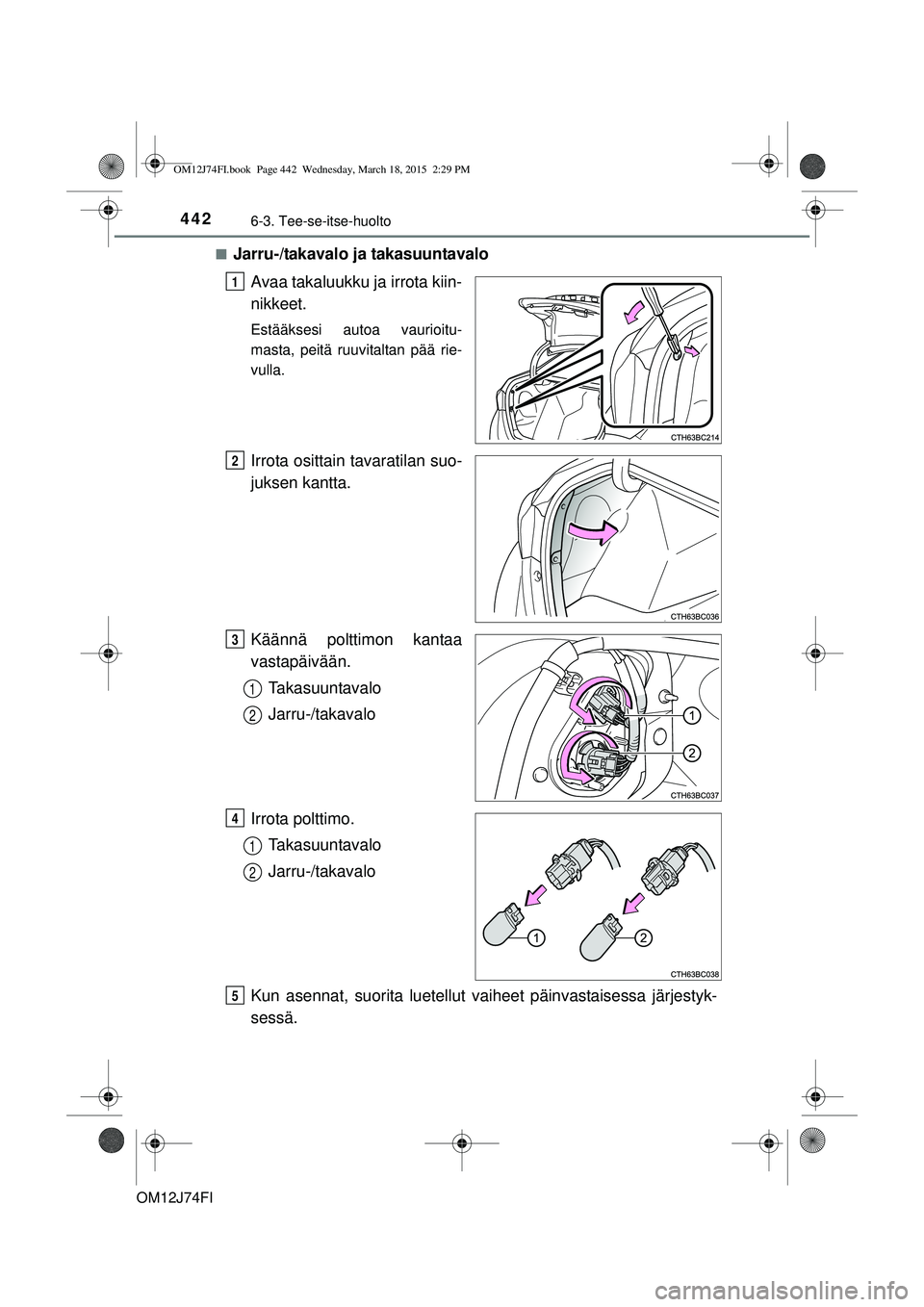

Jarru-/takavalo ja takasuuntavalo
Avaa takaluukku ja irrota kiin-
nikkeet.
Estääksesi autoa vaurioitu-
masta, peitä ruuvitaltan pää rie-
vulla.
Irrota osittain tavaratilan suo-
juksen kantta.
Käännä polttimon kantaa
vastapäivään.Takasuuntavalo
Jarru-/takavalo
Irrota polttimo. Takasuuntavalo
Jarru-/takavalo
Kun asennat, suorita luetellut vaiheet päinvastaisessa järjestyk-
sessä.
1
2
3
1
2
4
1
2
5
OM12J74FI.book Page 442 Wednesday, March 18, 2015 2:29 PM

4436-3. Tee-se-itse-huolto
OM12J74FI
6
Huolto ja hoito

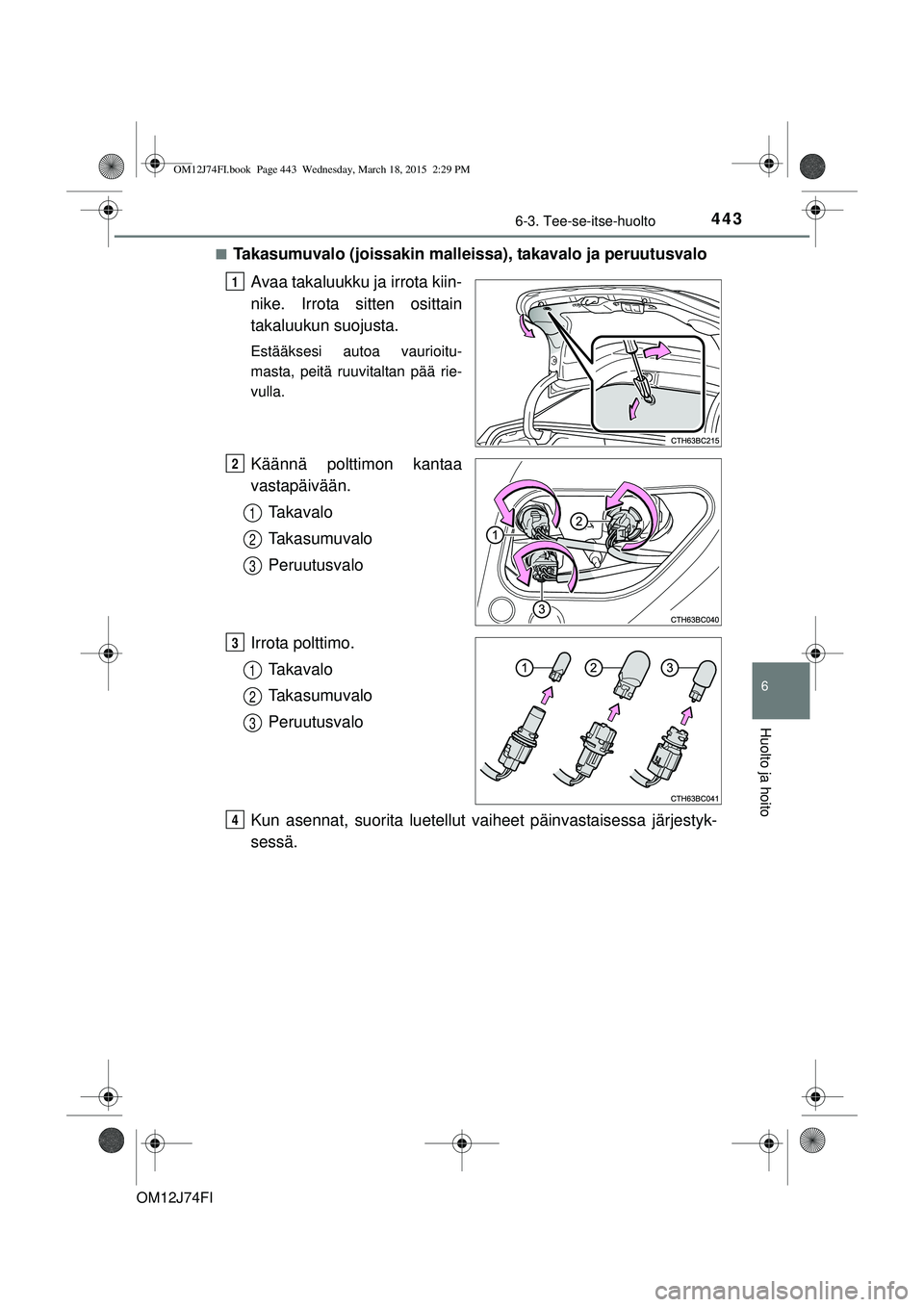

nTakasumuvalo (joissakin malleissa), takavalo ja peruutusvaloAvaa takaluukku ja irrota kiin-
nike. Irrota sitten osittain
takaluukun suojusta.
Estääksesi autoa vaurioitu-
masta, peitä ruuvitaltan pää rie-
vulla.
Käännä polttimon kantaa
vastapäivään.Takavalo
Takasumuvalo
Peruutusvalo
Irrota polttimo. Takavalo
Takasumuvalo
Peruutusvalo
Kun asennat, suorita luetellut vaiheet päinvastaisessa järjestyk-
sessä.
1
2
1
2
3
3
1
2
3
4
OM12J74FI.book Page 443 Wednesday, March 18, 2015 2:29 PM

4446-3. Tee-se-itse-huolto
OM12J74FIn

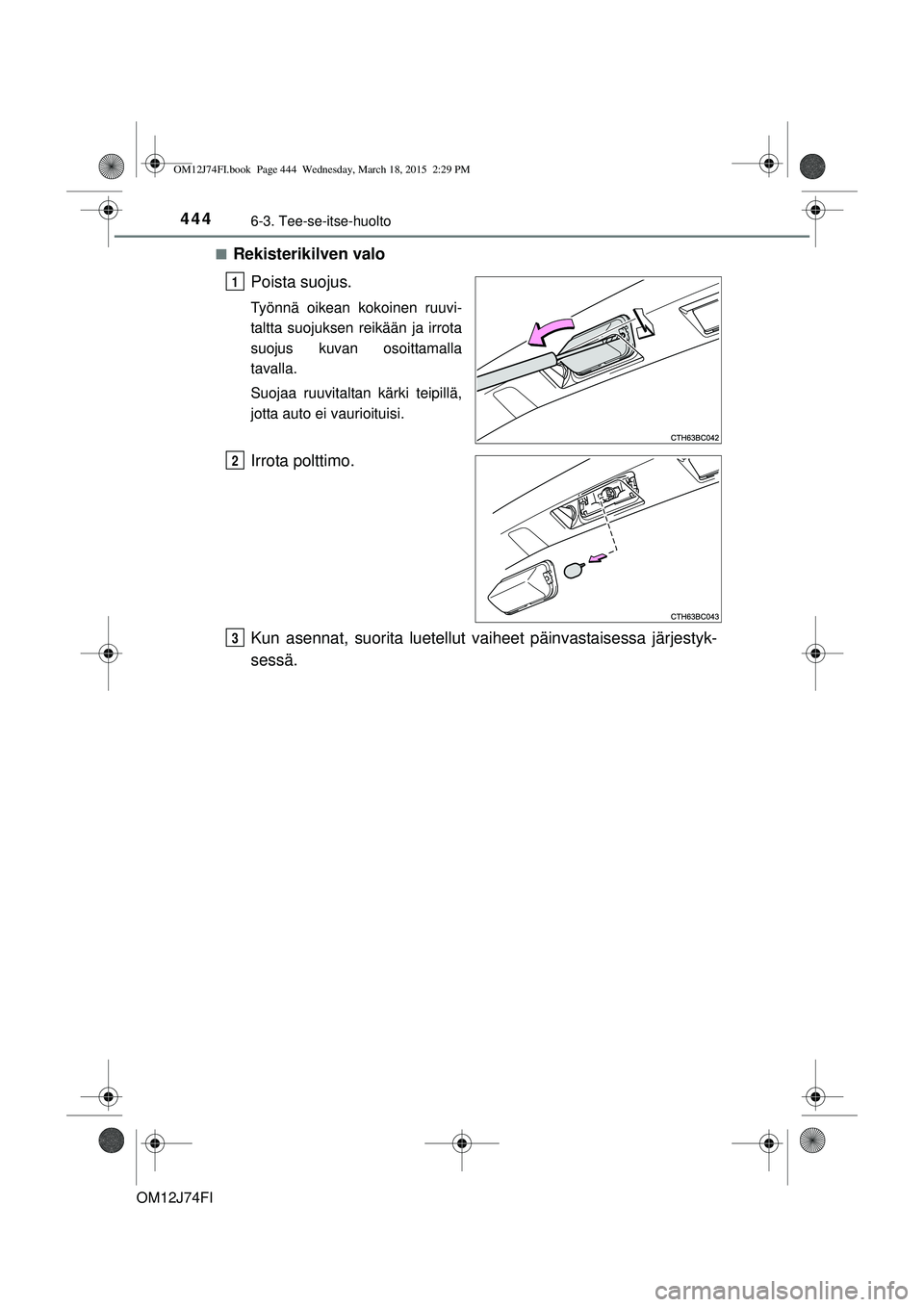

Rekisterikilven valo
Poista suojus.
Työnnä oikean kokoinen ruuvi-
taltta suojuksen reikään ja irrota
suojus kuvan osoittamalla
tavalla.
Suojaa ruuvitaltan kärki teipillä,
jotta auto ei vaurioituisi.
Irrota polttimo.
Kun asennat, suorita luetellut vaiheet päinvastaisessa järjestyk-
sessä.
1
2
3
OM12J74FI.book Page 444 Wednesday, March 18, 2015 2:29 PM

4456-3. Tee-se-itse-huolto
OM12J74FI
6
Huolto ja hoito

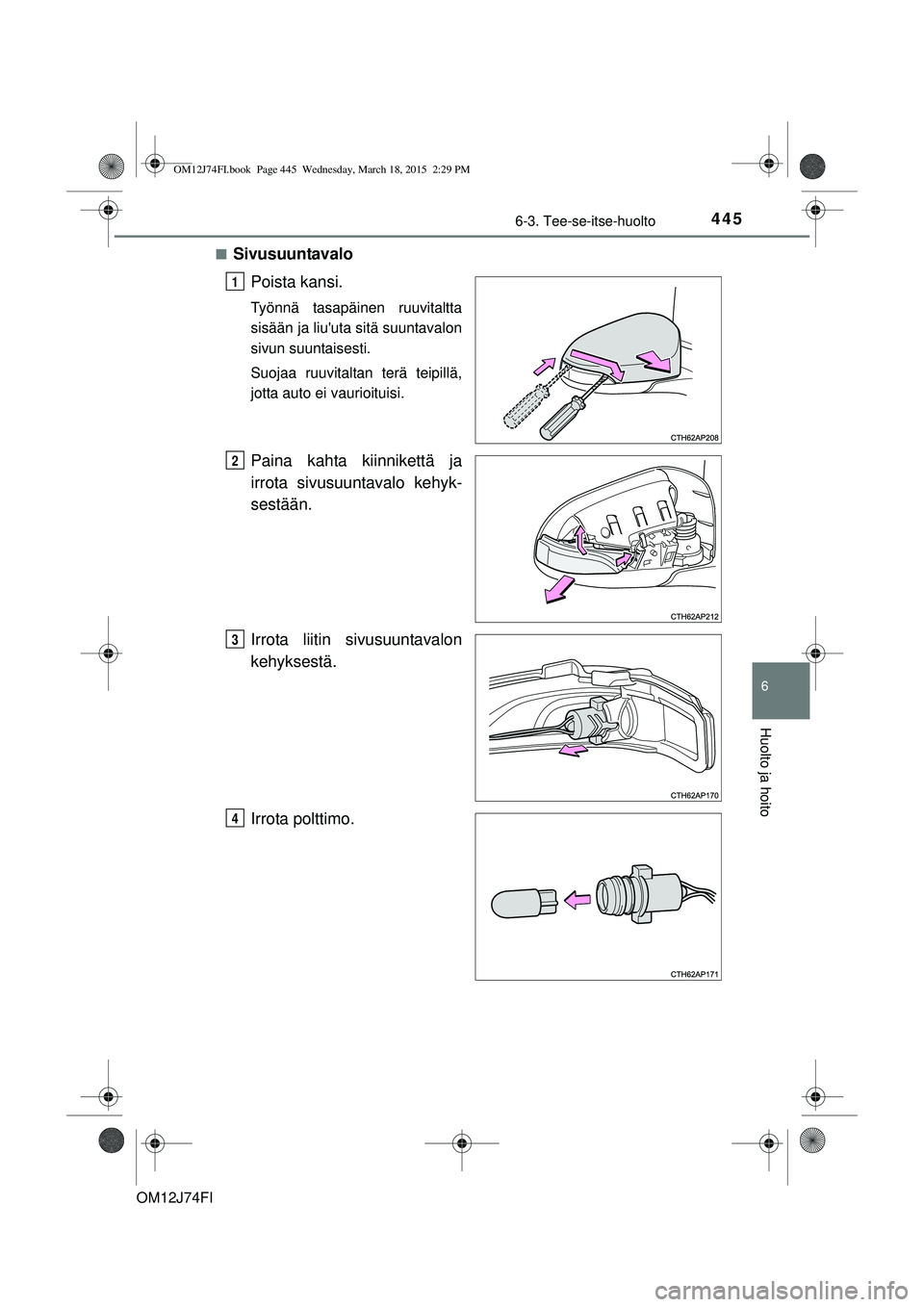

nSivusuuntavaloPoista kansi.
Työnnä tasapäinen ruuvitaltta
sisään ja liu'uta sitä suuntavalon
sivun suuntaisesti.
Suojaa ruuvitaltan terä teipillä,
jotta auto ei vaurioituisi.
Paina kahta kiinnikettä ja
irrota sivusuuntavalo kehyk-
sestään.
Irrota liitin sivusuuntavalon
kehyksestä.
Irrota polttimo.
1
2
3
4
OM12J74FI.book Page 445 Wednesday, March 18, 2015 2:29 PM

4466-3. Tee-se-itse-huolto
OM12J74FI

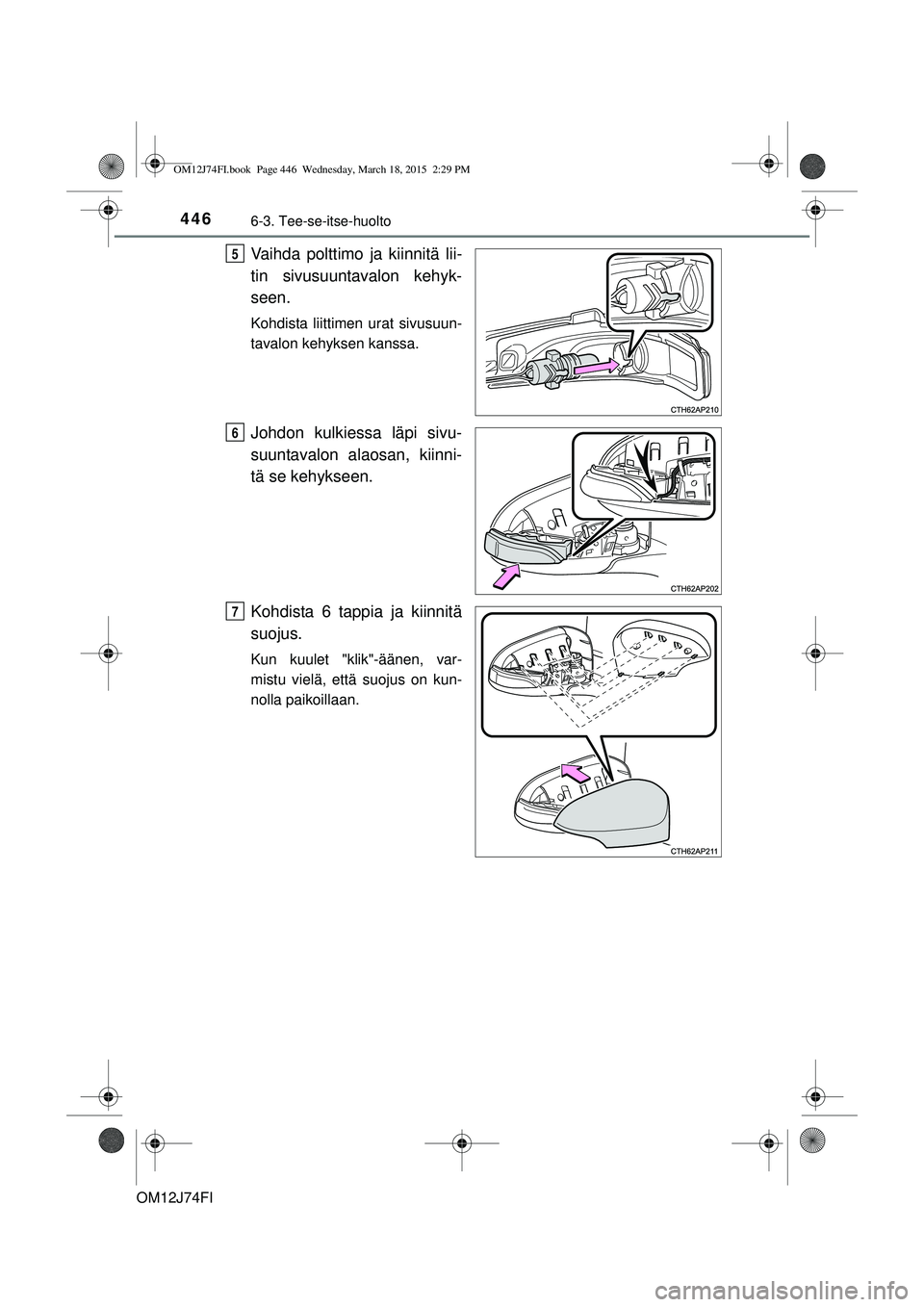

Vaihda polttimo ja kiinnitä lii-
tin sivusuuntavalon kehyk-
seen.
Kohdista liittimen urat sivusuun-
tavalon kehyksen kanssa.
Johdon kulkiessa läpi sivu-
suuntavalon alaosan, kiinni-
tä se kehykseen.
Kohdista 6 tappia ja kiinnitä
suojus.
Kun kuulet "klik"-äänen, var-
mistu vielä, että suojus on kun-
nolla paikoillaan.
5
6
7
OM12J74FI.book Page 446 Wednesday, March 18, 2015 2:29 PM

4476-3. Tee-se-itse-huolto
OM12J74FI
6
Huolto ja hoito
nSeuraavien polttimoiden vaihtaminen
Jos jokin alla luetelluista polttimoista on palanut, anna valtuutetun
Toyota-jälleenmyyjän tai -korjaamon tai muun ammattitaitoisen ja
hyvin varustetun korjaamon vaihtaa se.
lEtuseisontavalot (LED-tyyppiset )/päiväajovalot (joissakin mal-
leissa)
l Keskijarruvalo
nLED-polttimot
Keskijarruvalo ja etuseisontavalot (LED-tyyppiset)/päiväajovalot koostuvat
useasta LED-valosta. Jos jokin LED-valoista on palanut, ota yhteyttä valtuu-
tettuun Toyota-jälleenmyyjään tai -korjaamoon tai muuhun ammattitaitoiseen
ja hyvin varustettuun korjaamoon ja anna heidän vaihtaa valo.
n Kosteuden kerääntyminen valojen lasin sisäpuolelle
Jos ajovalojen lasien sisäpuolelle tilapäisesti kerääntyy kosteutta, kyseessä
ei ole toimintahäiriö.
Ota yhteyttä valtuutettuun Toyota-jälleenmyyjään tai -korjaamoon tai muuhun
ammattitaitoiseen ja hyvin varustettuun tahoon saadaksesi lisätietoa seuraa-
vissa tapauksissa:
lAjovalojen lasien sisäpinnoille kerääntyy suuria vesipisaroita.
l Vettä on kerääntynyt ajovalojen sisään.
OM12J74FI.book Page 447 Wednesday, March 18, 2015 2:29 PM

4486-3. Tee-se-itse-huolto
OM12J74FI

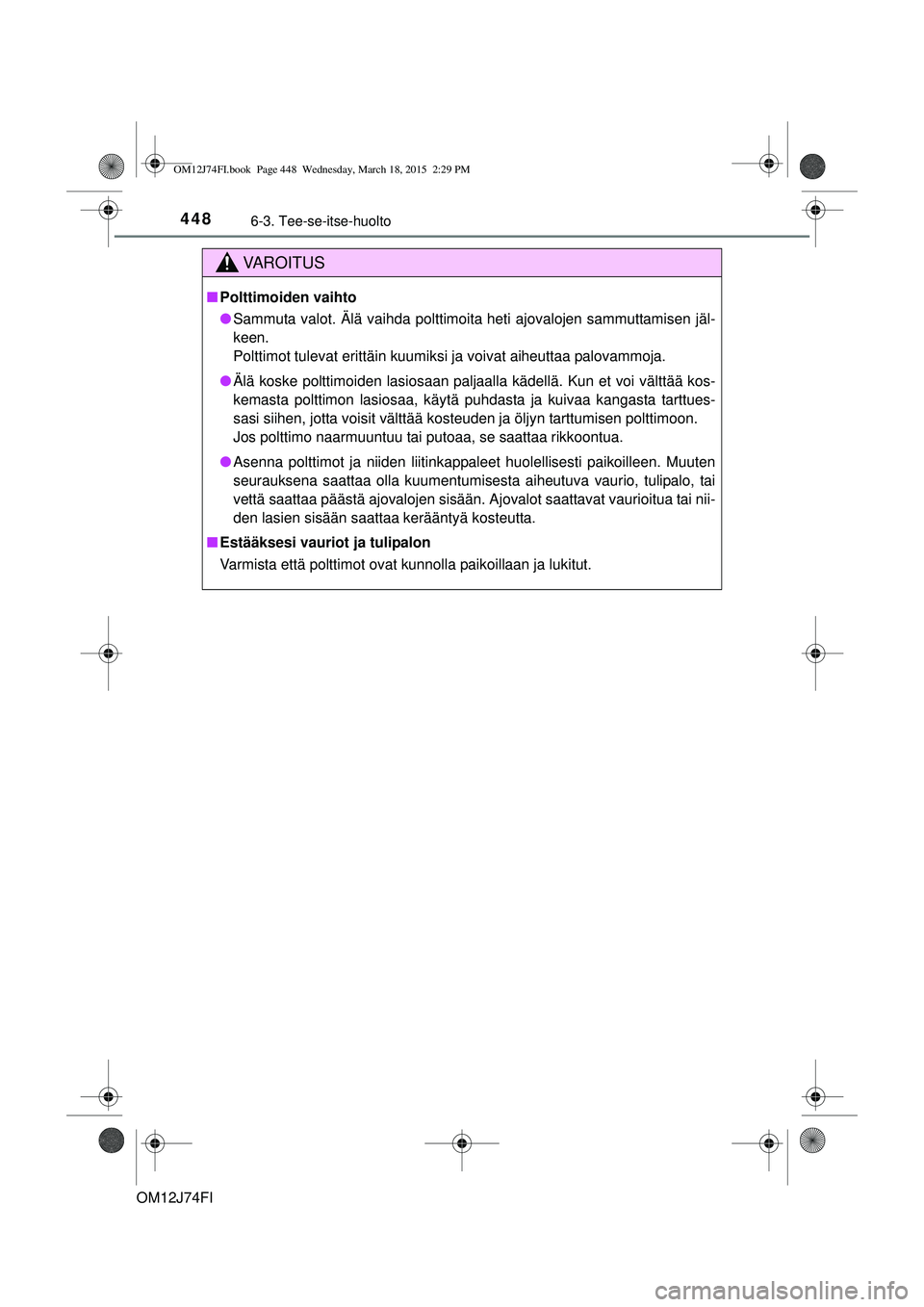

VAROITUS
nPolttimoiden vaihto
l Sammuta valot. Älä vaihda polttimoita heti ajovalojen sammuttamisen jäl-
keen.
Polttimot tulevat erittäin kuumiksi ja voivat aiheuttaa palovammoja.
l Älä koske polttimoiden lasiosaan paljaalla kädellä. Kun et voi välttää kos-
kemasta polttimon lasiosaa, käytä puhdasta ja kuivaa kangasta tarttues-
sasi siihen, jotta voisit välttää kosteuden ja öljyn tarttumisen polttimoon.
Jos polttimo naarmuuntuu tai putoaa, se saattaa rikkoontua.
l Asenna polttimot ja niiden liitinkappaleet huolellisesti paikoilleen. Muuten
seurauksena saattaa olla kuumentumisesta aiheutuva vaurio, tulipalo, tai
vettä saattaa päästä ajovalojen sisään. Ajovalot saattavat vaurioitua tai nii-
den lasien sisään saattaa kerääntyä kosteutta.
n Estääksesi vauriot ja tulipalon
Varmista että polttimot ovat kunnolla paikoillaan ja lukitut.
OM12J74FI.book Page 448 Wednesday, March 18, 2015 2:29 PM
