2015 TOYOTA COROLLA Omistajan Käsikirja (in Finnish)

5137-2. Toimenpiteet häiriön sattuessa
OM12J74FI
7
Häiriön sattuessa
Ty y p p i B
*1: Nosturin, nosturin kammen ja rengasavaimen käyttö. (joissakin malleissa)(S. 503)
Nosturi, nosturin kampi ja rengasavain voidaan ostaa valtuutetulta
Toyota-jälleenmyyjältä tai -korjaamolta tai muulta hyvin varustetulta korjaa-
molta.
*2: Koristekapselin irrotustyökalun käyttö. (joissakin malleissa) ( S. 423)
Tavaratilan lattiasuojus
Puhjenneen renkaan korjaus-
sarja
HinaussilmukkaNosturi*1
Työkalulaukku
Koristekapselin irrotustyöka-
lu
*2
1
2
3
4
5
6
OM12J74FI.book Page 513 Wednesday, March 18, 2015 2:29 PM

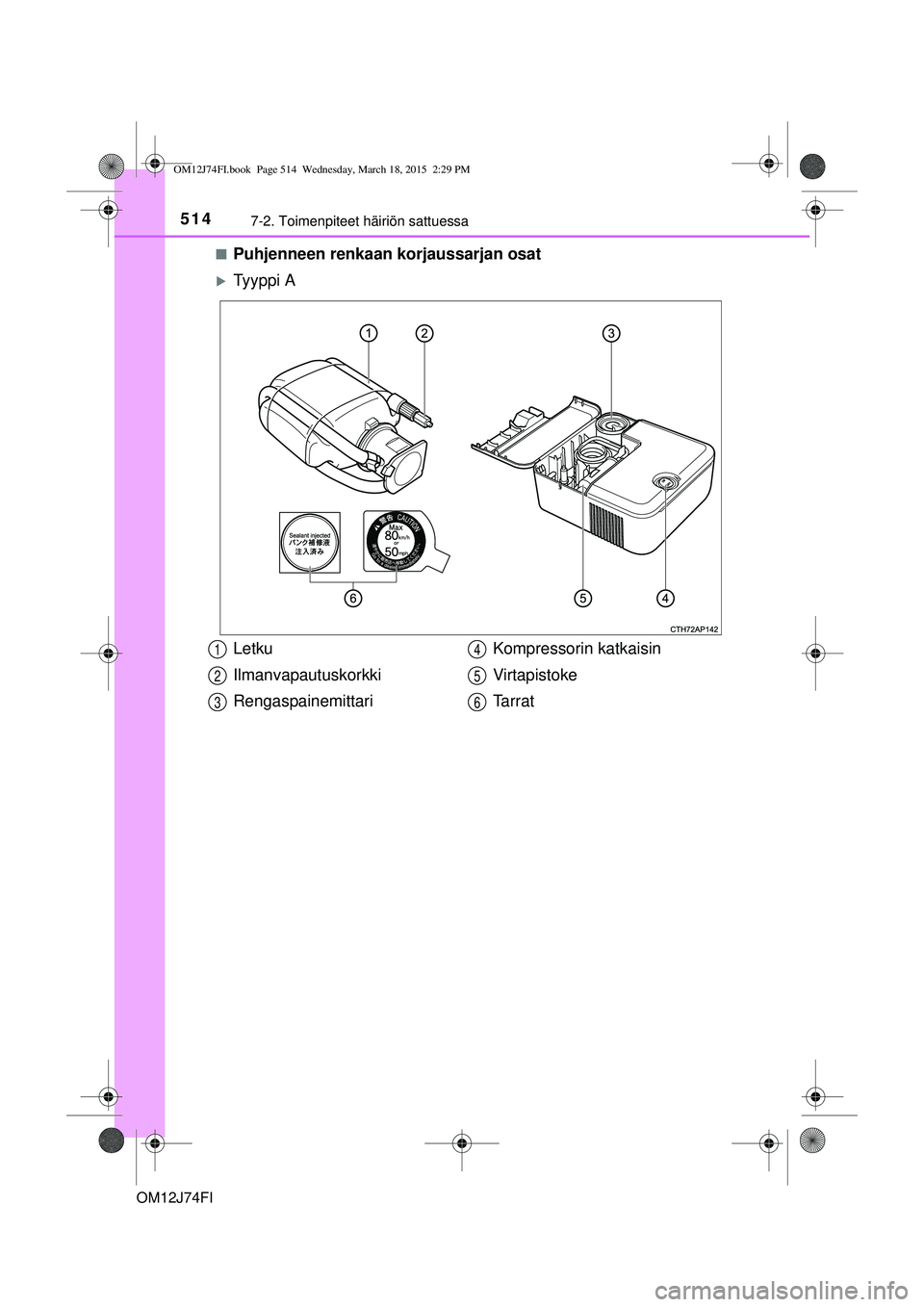

5147-2. Toimenpiteet häiriön sattuessa
OM12J74FIn
Puhjenneen renkaan korjaussarjan osat
Ty y p p i A
Letku
Ilmanvapautuskorkki
Rengaspainemittari
Kompressorin katkaisin
Virtapistoke
Ta r r a t1
2
3
4
5
6
OM12J74FI.book Page 514 Wednesday, March 18, 2015 2:29 PM

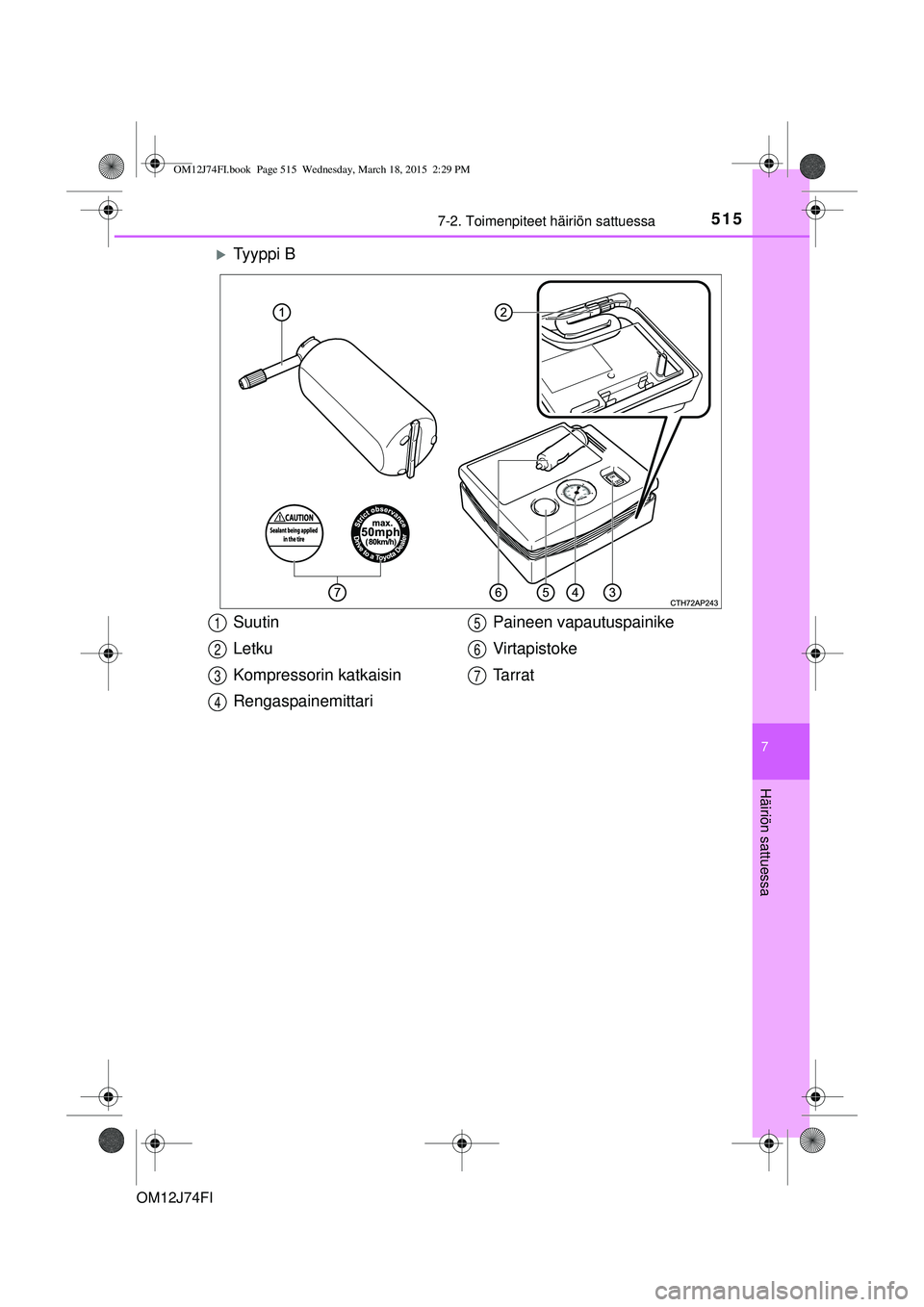

5157-2. Toimenpiteet häiriön sattuessa
OM12J74FI
7
Häiriön sattuessa
Ty y p p i B

Suutin
Letku
Kompressorin katkaisin
RengaspainemittariPaineen vapautuspainike
Virtapistoke
Tarrat1
2
3
4
5
6
7
OM12J74FI.book Page 515 Wednesday, March 18, 2015 2:29 PM

5167-2. Toimenpiteet häiriön sattuessa
OM12J74FI
Tarkista renkaan vaurion suuruus.
• Älä irrota naulaa tai ruuvia ren-kaasta. Esineen irrottaminen voi
suurentaa reikää ja estää korja-
uksen korjaussarjan avulla.
• Tyyppi A: Tiivisteaineen vuota-misen välttämiseksi, siirrä
autoa kunnes reiän alue, jos se
on tiedossa, on renkaan ylä-
osassa.
n Seuraavissa tapauksissa rengasta ei voi korjata puhjenneen renkaan
korjaussarjan avulla. Ota yhteyttä valtuutettuun Toyota-jälleenmyyjään
tai -korjaamoon tai muuhun ammattitaitoiseen ja hyvin varustettuun
tahoon.
lKun rengas on vaurioitunut liian alhaisella rengaspaineella ajon seurauk-
sena
l Kun renkaassa on jossain kohdassa muualla kuin kulutuspinnassa, kuten
sivupinnassa, vaurioita tai halkeamia
l Kun rengas on selvästi irronnut vanteelta
l Kun kulutuspinnalla oleva vaurio on 4 mm mittainen tai suurempi
l Kun vanne on vaurioitunut
l Kun kaksi tai useampi renkaista puhkeaa
l Kun enemmän kuin 2 terävää esinettä, kuten naulaa tai ruuvia, on läpäissyt
yhden renkaan kulutuspinnan
l Kun tiivisteaine on vanhentunut
Ennen korjausta
OM12J74FI.book Page 516 Wednesday, March 18, 2015 2:29 PM

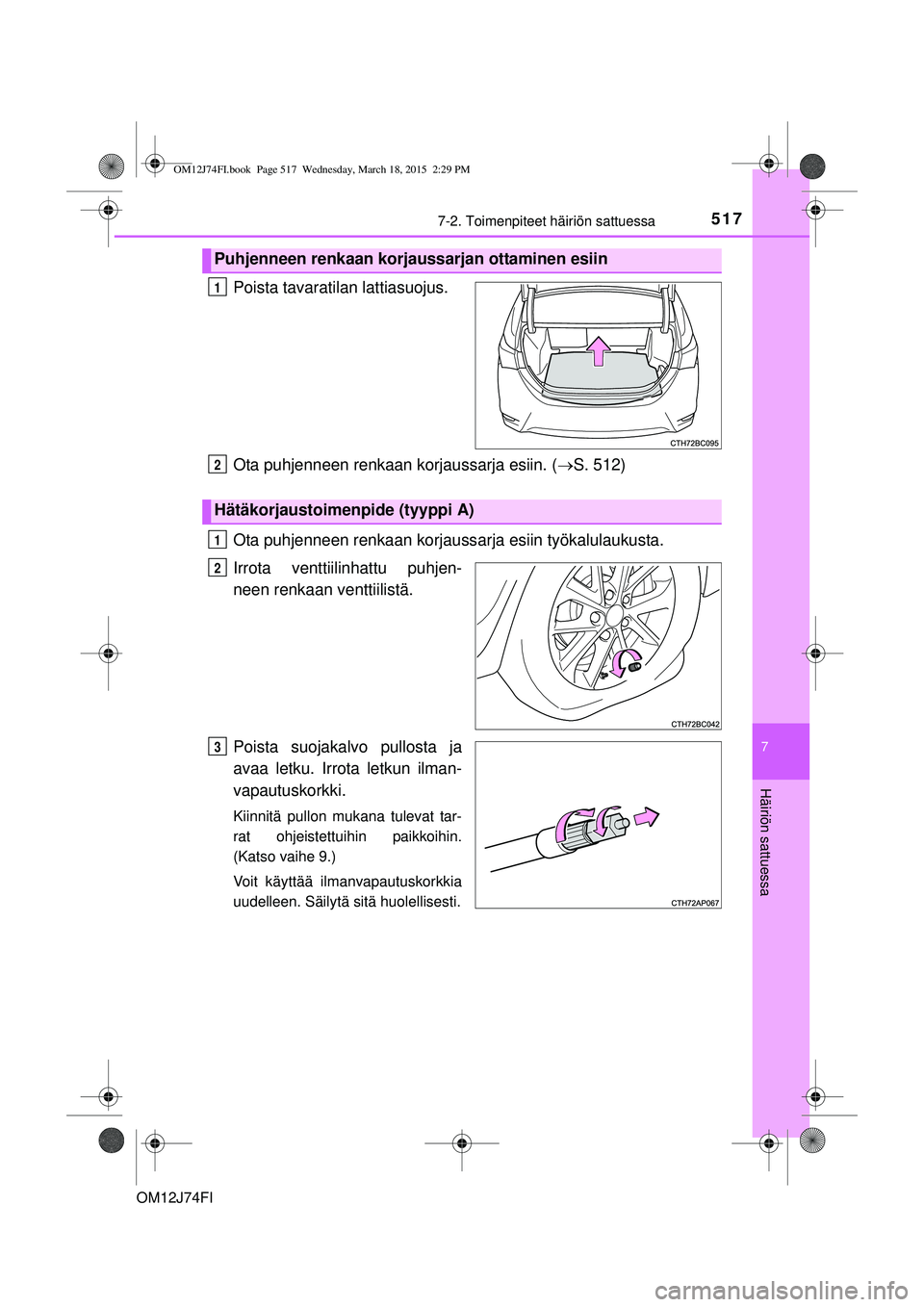

5177-2. Toimenpiteet häiriön sattuessa
OM12J74FI
7
Häiriön sattuessa
Poista tavaratilan lattiasuojus.
Ota puhjenneen renkaan korjaussarja esiin. (S. 512)
Ota puhjenneen renkaan korjauss arja esiin työkalulaukusta.
Irrota venttiilinhattu puhjen-
neen renkaan venttiilistä.
Poista suojakalvo pullosta ja
avaa letku. Irrota letkun ilman-
vapautuskorkki.
Kiinnitä pullon mukana tulevat tar-
rat ohjeistettuihin paikkoihin.
(Katso vaihe 9.)
Voit käyttää ilmanvapautuskorkkia
uudelleen. Säilytä sitä huolellisesti.
Puhjenneen renkaan korjaussarjan ottaminen esiin
1
Hätäkorjaustoimenpide (tyyppi A)
2
1
2
3
OM12J74FI.book Page 517 Wednesday, March 18, 2015 2:29 PM

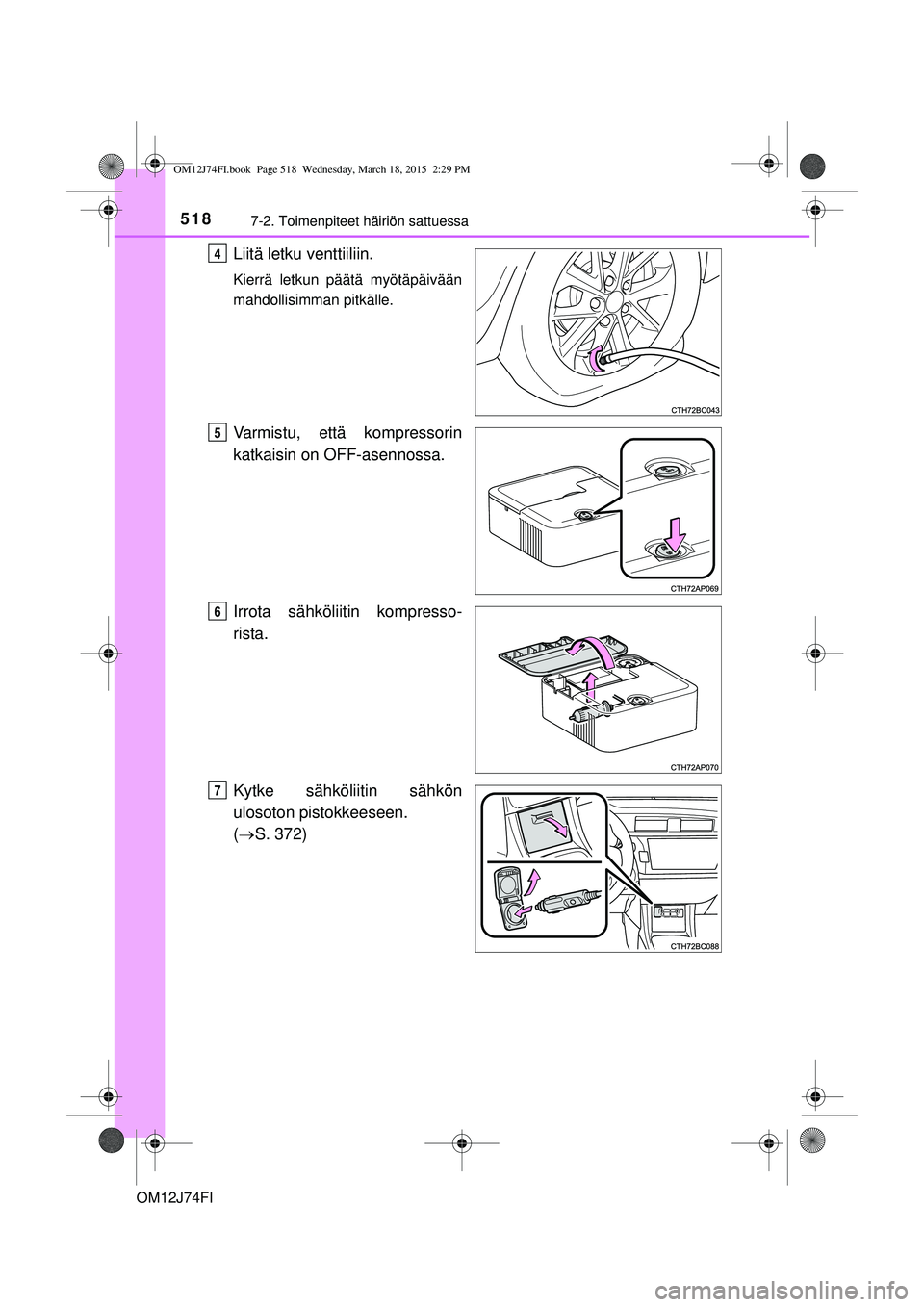

5187-2. Toimenpiteet häiriön sattuessa
OM12J74FI
Liitä letku venttiiliin.
Kierrä letkun päätä myötäpäivään
mahdollisimman pitkälle.
Varmistu, että kompressorin
katkaisin on OFF-asennossa.
Irrota sähköliitin kompresso-
rista.
Kytke sähköliitin sähkön
ulosoton pistokkeeseen.
( S. 372)
4
5
6
7
OM12J74FI.book Page 518 Wednesday, March 18, 2015 2:29 PM

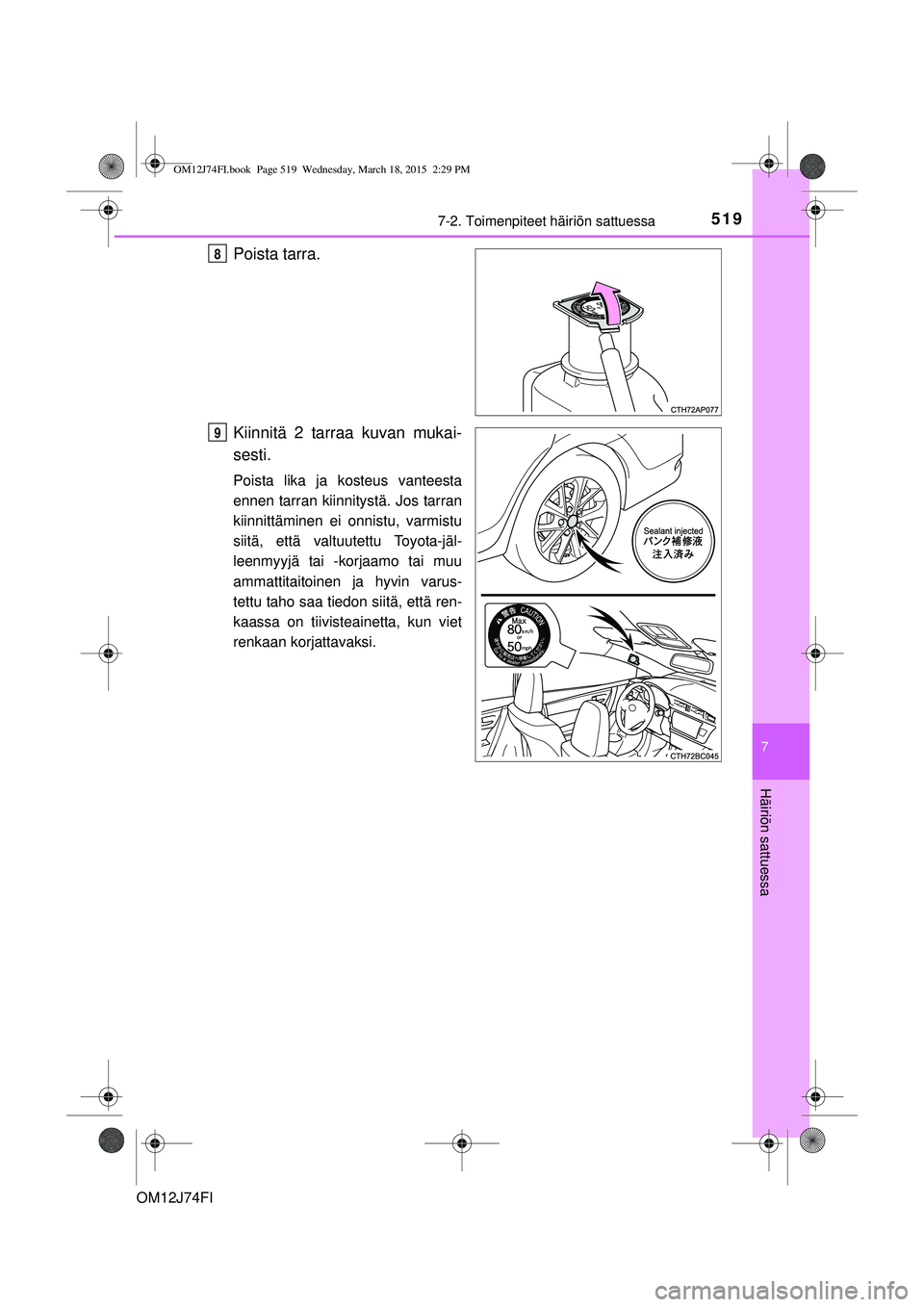

5197-2. Toimenpiteet häiriön sattuessa
OM12J74FI
7
Häiriön sattuessa
Poista tarra.
Kiinnitä 2 tarraa kuvan mukai-
sesti.
Poista lika ja kosteus vanteesta
ennen tarran kiinnitystä. Jos tarran
kiinnittäminen ei onnistu, varmistu
siitä, että valtuutettu Toyota-jäl-
leenmyyjä tai -korjaamo tai muu
ammattitaitoinen ja hyvin varus-
tettu taho saa tiedon siitä, että ren-
kaassa on tiivisteainetta, kun viet
renkaan korjattavaksi.
8
9
OM12J74FI.book Page 519 Wednesday, March 18, 2015 2:29 PM

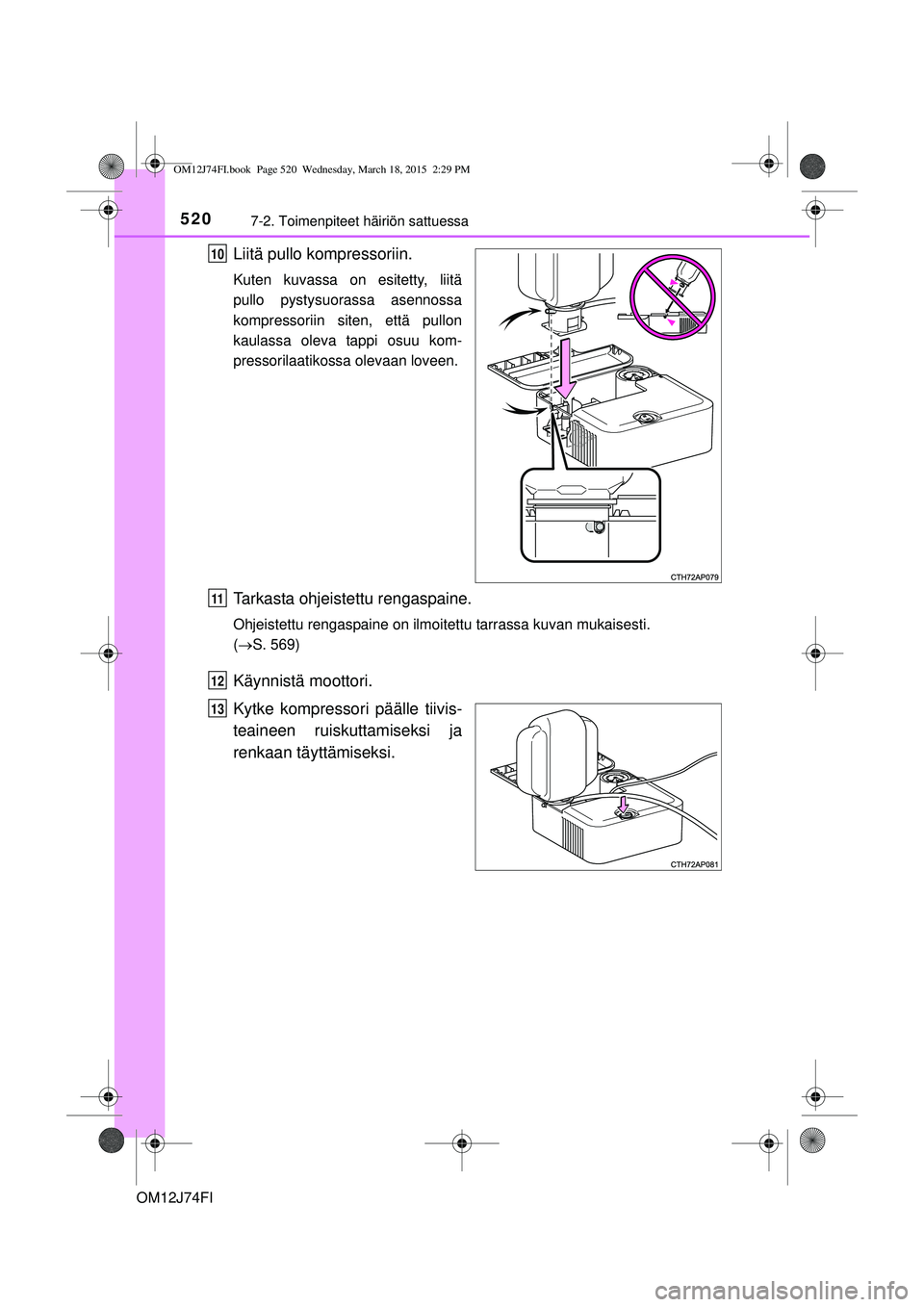

5207-2. Toimenpiteet häiriön sattuessa
OM12J74FI
Liitä pullo kompressoriin.
Kuten kuvassa on esitetty, liitä
pullo pystysuorassa asennossa
kompressoriin siten, että pullon
kaulassa oleva tappi osuu kom-
pressorilaatikossa olevaan loveen.
Tarkasta ohjeistettu rengaspaine.
Ohjeistettu rengaspaine on ilmoitettu tarrassa kuvan mukaisesti.
(S. 569)
Käynnistä moottori.
Kytke kompressor i päälle tiivis-
teaineen ruiskuttamiseksi ja
renkaan täyttämiseksi.
10
11
12
13
OM12J74FI.book Page 520 Wednesday, March 18, 2015 2:29 PM
