2015 TOYOTA COROLLA Omistajan Käsikirja (in Finnish)

1614-1. Ennen ajamaan lähtemistä
OM12J74FI
4
Ajaminen
nValmistajan kilpiKokonaismassa
Suurin sallittu taka-akseli-
massa
nKokonaismassa
Auton omamassan, kuljettajan, matkustajien, matkatavaroiden ja
aisapainon yhteenlaskettu massa, ei saa ylittää kokonaismassaa yli
100 kg:lla. Tämän massan y littäminen on vaarallista.
nSuurin sallittu taka-akselimassa
Taka-akselimassa ei saa ylittää suurinta sallittua ta ka-akselimassaa
yli 15 %:lla. Tämän massan ylittäminen on vaarallista.
Vetokyky on määritelty merenpinnan tasolla. Ota huomioon, että
moottorin teho ja perävaunun vetokyky alenee korkealla ajettaessa.
1
2
VAROITUS
n Jos kokonaismassan tai suurimma n sallitun akselimassan rajoitukset
ylitetään
Noudata nopeusrajoituksia ja muista, että suurin sallittu nopeus vedettäes-
sä perävaunua Suomessa on 80 km/h.
Näiden varotoimenpiteiden noudattamatta jättäminen voi johtaa onnetto-
muuteen, josta voi seurata vakavat henkilövahingot ja kuolema.
OM12J74FI.book Page 161 Wednesday, March 18, 2015 2:29 PM

1624-1. Ennen ajamaan lähtemistä
OM12J74FI
461 mm
461 mm
1 064 mm
527 mm
336 mm
271 mm
355 mm
25 mm

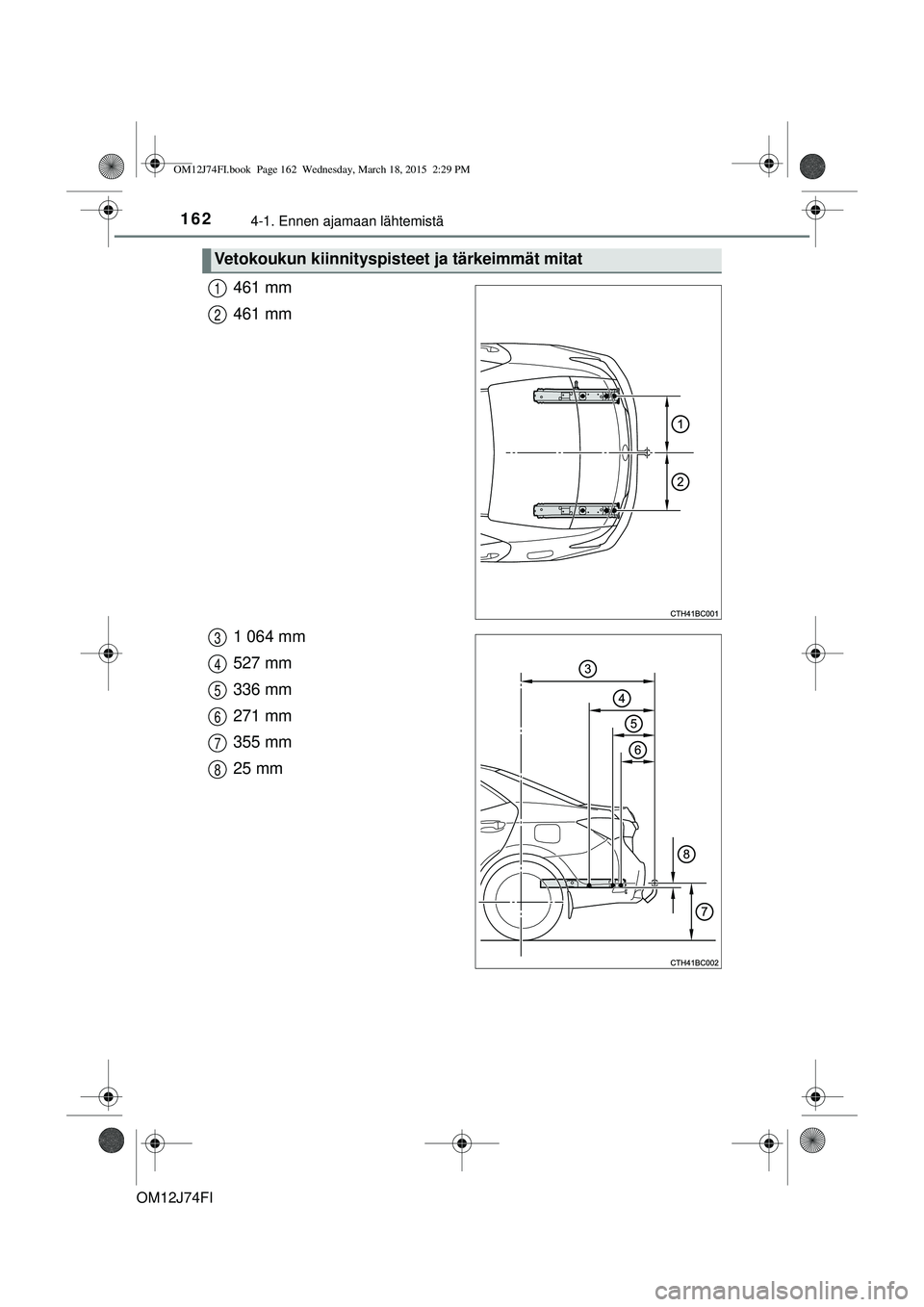

Vetokoukun kiinnityspisteet ja tärkeimmät mitat
1
2
3
4
5
6
7
8
OM12J74FI.book Page 162 Wednesday, March 18, 2015 2:29 PM

1634-1. Ennen ajamaan lähtemistä
OM12J74FI
4
Ajaminen
nTietoja renkaista
lPerävaunua vedettäessä lisää rengaspainetta 20,0 kPa (0,2 bar) suositel-
tuun arvoon. ( S. 569)
l Perävaunun renkaiden paine tulee säätää perävaunun valmistajan ohjeiden
mukaisesti ja huomioiden perävaunun kokonaismassa.
n Perävaunun valot
Tarkista, että suuntavalot ja jarruvalot toimivat oikein, joka kerta kun kiinnität
perävaunun autoon. Jos sähkökytkentä tehdään asiantuntemattomasti, voi se
vahingoittaa autosi sähköjärjestelmää ja estää jarruvalojen moitteettoman toi-
minnan.
n Totutusajo
Toyota suosittelee, että autoilla, joihin on asennettu uusia voimansiirtoon liit-
tyviä osia, ei vedettäisi perävaunua ensimmäisten 800 km:n aikana.
n Turvallisuustarkastukset ennen perävaunun vetämistä
lTarkista, että vetokoukun suurinta sallittua massaa ei ylitetä. Huomioi, että
perävaunun vetokytkimen paino lisätään autolle kohdistuvaan kuormaan.
Varmista myös, että autoon kohdistuva kokonaiskuorma on painorajoitusten
rajoissa. ( S. 160)
l Varmista, että perävaunu on turvallisesti kuormattu.
l Jos takana olevaa liikennettä ei nähdä kunnolla tavanomaisten sivupeilien
avulla, on autoon asennettava lisäpeilit. Säädä pidemmillä varsilla varuste-
tut lisäpeilit kummallekin puolelle autoa niin, että liikenne auton takana
näkyy mahdollisimman hyvin.
n Huolto
lJos autoa käytetään perävaunun vetämiseen, auto tulee huoltaa tavallista
useammin normaaliajoon verrattuna suuremman kuormituksen takia.
l Kiristä kaikki vetolaitteistoon liittyvät pultit vedettyäsi perävaunua
noin 1 000 km.
OM12J74FI.book Page 163 Wednesday, March 18, 2015 2:29 PM

1644-1. Ennen ajamaan lähtemistä
OM12J74FI
Autosi käyttäytyy eri tavalla, kun sillä vedetään perävaunua. Välttääk-
sesi onnettomuuden, kuoleman ta i vakavan loukkaantumisen pidä
seuraavat seikat mielessäsi perävaunua vedettäessä:
nPerävaunun ja valojen kytkentöjen tarkistaminen
Ennen ajamaan lähtemistä ja aje ttuasi jonkin matkaa pysäytä auto
ja tarkista, toimivat ko perävaunun valot.
nHarjoittele ajamista perävaunun kanssa
lHarjoittele perävaunulla kääntymis tä, pysähtymistä ja perutta-
mista alueella, jossa ei ole muuta liikennettä.
l Kun peruutat perävaunun kanssa, pidä kiinni ohjauspyörän siitä
kohdasta, joka on sinua lähimpänä. Käännä ohjauspyörää myö-
täpäivään kääntääksesi perävaunua vasemmalle ja vastapäi-
vään kääntääksesi sitä oikeal le. Käännä ohjauspyörää vähän
kerrallaan ohjausvirheen välttämiseksi. Anna jonkun opastaa
sinua peruuttaessasi, onnettomuuden välttämiseksi.
nLisää välimatkaa edellä ajavaan autoon
Ajonopeudella 10 km/h etäisyytesi edellä ajavaan autoon tulisi olla
vähintään ajoneuvoyhdistelmäsi pituinen. Vältä äkkinäisiä jarrutuk-
sia, jotka saattavat saada renkaat luistamaan. Muuten saatat
menettää autosi hallinnan. Tämä on huomioitava erityisesti märillä
ja liukkailla tienpinnoilla.
HUOMAA
n Kun takapuskurin vahvikemateriaalina on alumiini
Varmistu, että teräsosat eivät pääse kosketuksiin alumiiniosien kanssa.
Kun teräs ja alumiini ovat keskenään kosketuksissa, syntyy korroosiota vas-
taava ilmiö, joka heikentää ja saattaa vaurioittaa kosketuksissa olevia osia.
Laita ruosteenestoainetta auton niihin kohtiin, jotka ovat kosketuksissa
vetolaitteiston teräsosien kanssa.
Ohjeita
OM12J74FI.book Page 164 Wednesday, March 18, 2015 2:29 PM

1654-1. Ennen ajamaan lähtemistä
OM12J74FI
4
Ajaminen
nNopea kiihdytys/ohjauspyörän liikkeet/kaarreajo
Perävaunu saattaa osua autoon käännyttäessä erittäin jyrkästi.
Alenna nopeutta hyvissä ajoin ennen mutkia ja aja hitaasti ja varo-
vaisesti välttyäksesi äkkijarrutukselta.
nHuomionarvoisia seikkoja kääntymisestä
Perävaunun pyörät kulkevat lähempänä karteen sisälaitaa kuin
auton pyörät. Huomioi tämä ja jätä enemmän tilaa kaarteen sisä-
puolelle.
nTärkeää tietoa vakaudesta
Epätasaisten tienpintojen ja vo imakkaiden sivutuulien aiheuttama
auton liikehdintä vaikuttaa käsitelt ävyyteen. Auto saattaa myös hei-
lahtaa vastaantulevien linja-autojen ja rekka-autojen ilmanpai-
neesta. Tarkista säännöllisesti tilanne taustapeileistä, kun ajat
isojen ajoneuvojen lähe isyydessä. Jos perävaunu lähtee heilu-
maan, vähennä nopeutta välittömästi painamalla rauhallisesti jarru-
poljinta. Ohjaa autoa aina suoraan eteenpäin jarrutettaessa.
nMuiden ajoneuvojen ohittaminen
Ota huomioon ajoneuvoyhdistelmäsi koko pituus ja varmista, että
ajoneuvojen välinen etäisyys on ri ittävä, ennen kuin vaihdat kais-
taa.
nVaihteistoon liittyvää tietoa
Multidrive
Jotta moottorijarrutusteho ja latausjärjestelmän teho säilyisivät
moottorijarrutuksessa, käytä vaihteenvalitsimen D-asennon sijasta
M-asentoa. Tällöin vaihteen tulee olla 4 tai alhaisempi. ( S. 183)
Multi-mode-vaihteisto
Vaihteenvalitsimen ollessa M-asennossa valitse sopiva vaihde
siten, että moottori jarruttaa teho kkaasti ja latausjärjestelmä lataa
akkua riittävästi. ( S. 186)
Käsivalintainen vaihteisto
Vältä ajamasta 6-vaihteella sä ilyttääksesi moottorijarrutuksen
tehokkuuden ja latausjärjestelmän lataustehon.
OM12J74FI.book Page 165 Wednesday, March 18, 2015 2:29 PM

1664-1. Ennen ajamaan lähtemistä
OM12J74FIn
Jos moottori ylikuumenee
Jos vedät kuormattua pe
rävaunua pitkään jyrkissä ylämäissä yli 30 C
lämpötiloissa, moottori saattaa ylikuumentua. Jos moottorin jäähdytys-
nesteen lämpömittari osoittaa ylikuumenemista, käännä välittömästi
ilmastointilaite pois päältä, aja tien sivuun ja pysäytä auto turvalliseen
paikkaan. (
S. 548)
nKun pysäköit auton
Aseta aina esteet sekä autoon, että perävaunun pyörien alle. Kytke
seisontajarru kunnolla ja siirrä vaihteenvalitsin asentoon P (Multid-
rive), E, M tai R (Multi-mode-vaihteisto) ja 1 tai R (käsivalintainen
vaihteisto).
VAROITUS
Noudata kaikkia tässä luvussa annettuja ohjeita. Näiden ohjeiden noudatta-
matta jättäminen voi johtaa kuolemaan tai vakavaan loukkaantumiseen.
n Perävaunun vetämiseen li ittyvät varotoimenpiteet
Kun vedät perävaunua, varmista, etteivät mitkään painorajat ylity.
( S. 160)
n Auton nopeus perävaunua vedettäessä
Huomioi perävaunun vedolle laissa määrätty suurin sallittu nopeus 80 km/h.
n Ennen kuin alat laskeutua alas jyrkkää tai pitkää alamäkeä
Vähennä nopeutta ja vaihda pienemmälle vaihteelle. Älä kuitenkaan kos-
kaan vaihda nopeasti pienemmälle vaihteelle, kun alat laskeutua jyrkkää tai
pitkää alamäkeä.
n Jarrupolkimen käyttö
Älä pidä jarrupoljinta painettuna usein tai pitkiä aikoja.
Jarrut saattavat ylikuumentua, jolloin jarrutusteho alenee.
n Välttääksesi onnettomuuden ja loukkaantumisen
l Vakionopeussäätimellä varustetut mallit: Älä käytä vakionopeussäädintä
hinauksen aikana.
l Autot joissa on kompakti varapyörä: Älä vedä perävaunua, jos autoon on
asennettu kompakti varapyörä.
l Puhjenneen renkaan korjaussarjalla varustetut autot: Älä vedä perävau-
nua, jos jokin auton renkaista on korjattu puhjenneen renkaan korjaussar-
jalla.
OM12J74FI.book Page 166 Wednesday, March 18, 2015 2:29 PM

1674-1. Ennen ajamaan lähtemistä
OM12J74FI
4
Ajaminen
HUOMAA

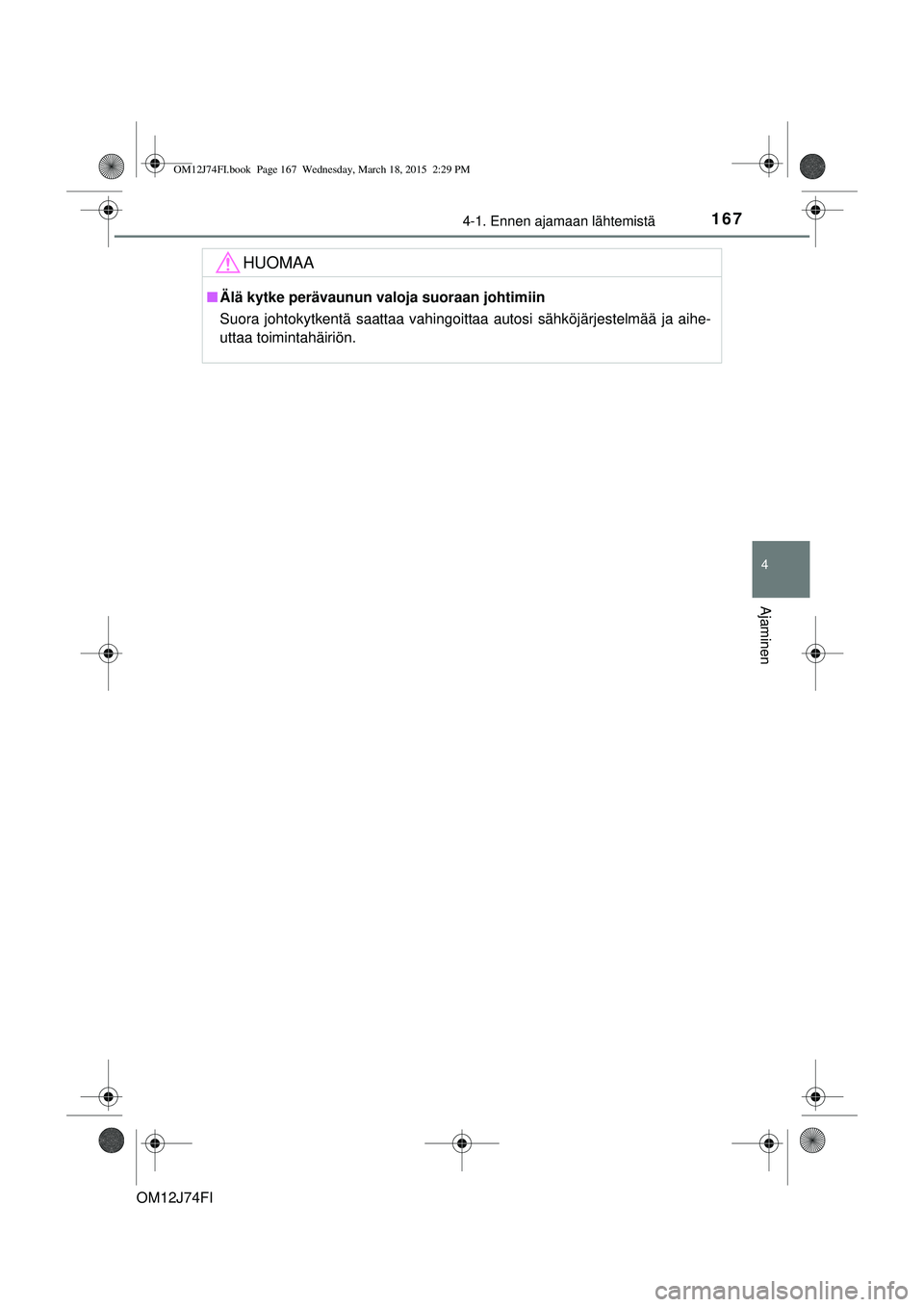

nÄlä kytke perävaunun valoja suoraan johtimiin
Suora johtokytkentä saattaa vahingoittaa autosi sähköjärjestelmää ja aihe-
uttaa toimintahäiriön.
OM12J74FI.book Page 167 Wednesday, March 18, 2015 2:29 PM

168
OM12J74FI
4-2. Ajamiseen liittyviä toimintoja
MultidriveTarkista, että seisontajarru on kytketty.
Varmistu, että vaihteenvalit sin on asetettu P-asentoon.
Istu kuljettajan paikalle ja paina jarrupoljinta.
Käännä virta-avain START-asentoon ja käynnistä moottori.
Multi-mode-vaihteisto Tarkista, että seisontajarru on kytketty.
Paina jarrupoljinta, käännä virta-avain ON-asentoon ja siirrä
vaihteenvalitsin asentoon N.
-merkkivalo syttyy.
Kun -merkkivalo sa mmuu, käännä virta-avain START-asen-
toon ja käynnistä moottori.
Käsivalintainen vaihteis to (bensiinimoottori)
Tarkista, että seisontajarru on kytketty.
Varmista, että vaihteenvalit sin on asetettu N-asentoon.
Paina kytkinpoljinta.
Käännä virta-avain START-asentoon ja käynnistä moottori.
Käsivalintainen vaihteis to (dieselmoottori)
Tarkista, että seisontajarru on kytketty.
Varmista, että vaihteenvalit sin on asetettu N-asentoon.
Paina kytkinpoljinta.
Käännä virta-avain ON-asentoon.
-merkkivalo syttyy.
Kun -merkkivalo sa mmuu, käännä virta-avain START-asen-
toon ja käynnistä moottori.
Virtalukko (autot ilman älyavainjärjestel-
mää)
Moottorin käynnistäminen
1
2
3
4
1
2
3
1
2
3
4
1
2
3
4
5
OM12J74FI.book Page 168 Wednesday, March 18, 2015 2:29 PM
